Проведение полевых сейсморазведочных работ МОГТ 2D с целью изучения геологического строения и оценки перспектив нефтегазоносности малоизученной территории Западного Татарстана

Содержание

Введение

. Общий раздел

.1 Характеристика района

.2 Геолого-геофизическая характеристика участка проектируемых работ

.3 Сейсмогеологическая характеристика разреза

.4 Тектоника

.5 Нефтегазоносность

2. Проектная часть

.1 Обоснование постановки геофизических работ

.2 Методика и технологии полевых работ

.3 Методика обработки и интерпретации

.4 Вспомогательные работы

.4.1 Топографо-геодезические работы

.4.2 Буровзрывные работы

Список литературы

Заключение

Введение

Сейсморазведка является одним из видов геофизической разведки. Сейсморазведка представляет собой совокупность методов исследования геологического строения земной коры основанных на изучении упругих волн, возбужденных искусственно. В сейсморазведке с помощью взрывных и не взрывных (ударов, вибраций) источников, возбуждают в земле упругие волны, они в свою очередь распространяются во все стороны и проникают в толщи земной коры на большие глубины

Работы будут выполняться на территориях Верхне-Услонского, Зеленодольского, Кайбицкого и Апастовского районов Республики Татарстан.

Общий объем работ составит 1990 п. км сейсмических профилей, в том числе 1020 п. км планируется отработать в 2005 г., а 970 п. км - 2006 году.

На Апастовском участке будут проведены полевые сейсморазведочные работы МОГТ 2D с целью изучения геологического строения и оценки перспектив нефтегазоносности малоизученной территории Западного Татарстана с подготовкой на изучаемых участках новых нефтеперспективных объектов.

1. Общий раздел

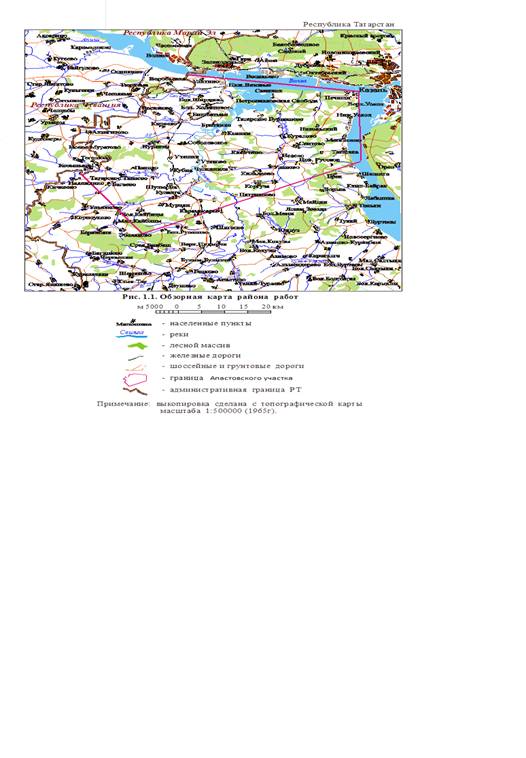

.1 Характеристика района

В административном отношении участок проектируемых работ располагается в западной части Республики Татарстан в пределах Верхне-Услонского, Зеленодольского, Кайбицкого и Апастовского районов.

В орогидрографическом отношении он расположен в северной части Предволжья республики и приурочен к водоразделам рек Волга и Свияга, Свияга и Аниш. Река Волга расположена в северной и северо-восточной частях проектируемого участка и течет в юго-восточном направлении. Правые ее притоки (Свияга, Сулица) протекают примерно в субмеридиональном направлении.

Геоморфологически участок работ представляет собой всхолмленную равнину, рассеченную в меридиональном направлении долинами рек и овражно-балочной сетью. Абсолютные отметки рельефа в пределах Апастовского участка на водоразделах достигают +150 - +220 м, понижаясь в долинах рек до +70 - +80 м. Общий наклон поверхности рельефа происходит в северном направлении.

Наиболее крупными населенными пунктами являются Апастово, Свияжск, Бол. Кайбицы, Ниж. Вязовые, Матюшино, Печищи и Ниж. Услон. Столица Республики Татарстан г. Казань находится в 5 км северо-восточнее, на левом берегу р. Волга.

Основная часть территории участка занята пашнями и посевами. Лесные массивы располагаются отдельными небольшими участками.

Район проектируемых работ пересекают железнодорожные магистрали Казань - Москва и Казань - Ульяновск, а также шоссейные дороги Казань - Ульяновск и Казань - Чебоксары. Общий объем работ составит 1990 п. км сейсмических профилей, в том числе 1020 п. км планируется отработать в 2005 г., а 970 п. км - 2006 году.

Залесенность площади проектируемых работ составляет около 2%.

Климат района умеренно-континентальный. В зимний период температура воздуха обычно составляет минус 13-14оС, редко опускается до минус 20-32оС.

сейсмологический полевой геодезический топографический

Лето умеренно-теплое со средней температурой плюс 19-25оС до 30-33оС. Среднегодовое количество осадков составляет 420-450 мм.

Изрезанность рельефа местности реками, оврагами, лощинами, сельскохозяйственные угодья, наличие населенных пунктов, ЛЭП, являющихся источниками помех, будут создавать определенные трудности при проведении полевых геофизических работ. По условиям проведения работ24% площади относится ко II, а 76% - к III категориям трудности.

Климат

Территория района проведения работ характеризуется как умеренно континентальный, с резкими колебаниями температуры и неравномерным выпадением осадков.

Безморозный период продолжается в среднем 128 дней. В год выпадает в среднем 552,1 мм осадков, преимущественно в теплый период (апрель-октябрь) - 319,4 мм. Среднегодовая температура 3,1°, средняя самого теплого месяца (июля) 23,8°, самого холодного (января) -19,3°. Абсолютный минимум -48° (в январе 1979 г.), максимум 36,2° (в июле 1981 г.). Средняя продолжительность устойчивого снежного покрова - 146-147 дней, вегетационного периода - 162-175 дней. Солнечное сияние - около 2000 часов в году.

Рельеф

Геоморфологически участок работ представляет собой всхолмленную равнину, рассеченную в меридиональном направлении долинами рек и овражно-балочной сетью. Абсолютные отметки рельефа в пределах Апастовского участка на водоразделах достигают +150 - +220 м, понижаясь в долинах рек до +70-+80 м. Общий наклон поверхности рельефа происходит в северном направлении.

В геологическом строении территории проектного Апастовского участка принимают участие образования архейско-протерозойского, палеозойского и кайнозойского комплексов.

Литолого-стратиграфическая характеристика разреза изучаемого района приведена по данным глубокого бурения. Скоростная характеристика разреза приведена по результатам сейсмокаротажных исследований проведенных в скважинах 404, 407, 410 Апастовской площади.

Вскрытые глубокими скважинами породы кристаллического фундамента имеют архей-протерозойский возраст и представлены сланцами основного и среднего состава, биотитовыми и амфиболитовыми гнейсами и амфиболитами. Поверхность фундамента местами сильно разрушена и перекрыта корой выветривания максимальной мощностью до 13 м (скв.412 Апастовская).

.2 Геолого-геофизическая характеристика участка проектируемых работ

Планомерное изучение геологического строения северной части Предволжья началось в 30-х годах 20-го столетия. Основным видом геологических исследований в то время являлась структурно-геологическая съемка. Съемка проводилась с 1932 г. по 1959 г. геологами Тихвинской Е.И., Форшем Н.Н., Розановым Л.И., Мануйленко О.М., Музыченко Н.М. и др. В этот период был выявлен ряд поднятий по верхнепермским отложениям.

С 1949 г. по 1972 г. на территории Апастовского участка проводилось структурное бурение. Результаты этих работ позволили схематично изучить литологию, стратиграфию, тектонику пермских отложений, а также выявить Савиновское, Матюшинское, Макуловское, Азелеевское, Бузаевское, Багаевское, Верхнеуслонское и др. поднятия.

Глубокое разведочное бурение на исследуемой территории проводилось с 1953 по 1972 гг. В этот период по редкой сети было пробурено 11 скважин, по данным которых установлен общий региональный подъем кристаллического фундамента в западном направлении.

В 1959 г. партия № 18/59 провела детальную гравиметрическую съемку западных районов РТ и прилегающих территорий Чувашской и Марийской Республик в масштабе 1:100 000. В результате была составлена схематическая карта рельефа кристаллического фундамента западной части РТ.Проведенные в 1961 г., с целью охвата съемкой правого и левого берегов р. Волга, гравиметрические работы, позволили составить карту аномалий силы тяжести увязанную с материалами съемки 1959 г. /3/.В 1961-62 гг. южная часть района работ была охвачена аэромагнитной съемкой масштаба 1:50 000, выполненной партией Новосибирского геофизического треста. В результате выполненных работ построены карты аномального магнитного поля, отображающие блоковое строение кристаллического фундамента.

В 1966-67 гг. изучаемый район практически полностью был охвачен электроразведочными работами методом ЗСМ.В результате работ было уточнено местоположение Казанско-Кировской впадины, а также прослежены зоны резкого сокращения мощностей терригенных отложений девона.

В 1969 г. партией 24/69 на проектном участке, с целью изучения тектонического строения фундамента, были произведены гравиразведочные работы. Установлена система субширотных нарушений завершившая перестройку структурно-тектонического плана кристаллического фундамента. Составлена карта поверхности кристаллического фундамента масштаба 1:100 000.

По данным сейсморазведочных работ, проведенных партиями 16-17/70-71 и 9-10/71, методом ОВ получены дополнительные сведения о геологическом строении района. По всем отражающим горизонтам (В, У, Д, А) выявлены Маматкозинское, Матюшинское, Шайтанкинское и др. поднятия.

При анализе материалов полученных аэромагнитной съемкой, проведенной на территории РТ в 1989 г. партией 48/89, совместно с имеющимися данными геолого-геофизических исследований намечена более плотная чем представлялась ранее, сеть разломов фундамента и осадочного чехла. На ее основе создана схема разломно - блокового строения с выделением отдельных структурных элементов кристаллического фундамента.

Проведенные на участке в 1991, 93 и 95 годах аэрокосмогеологические исследования позволили установить природу объектов АКГИ и произвести их классификацию в тектоническом и геоморфологическом отношении. Было выявлено множество объектов отождествляемых с положительными и отрицательными структурами в фундаменте /10, 11/.

В 1992 и 1994 гг. изучаемый участок был охвачен региональным сейсморазведочным профилированием методом МОГТ (с.п. 3-4/92, 3-4/94). Площадь участка пересекают 4 профиля 039204, 039206, 039208, 039410. Соглашаясь в целом симеющимися представлениями о геологическом строении района исследований, результаты региональных работ уточняют и дополняют эти представления.

.3 Сейсмогеологическая характеристика разреза

В геологическом строении территории проектного Апастовского участка принимают участие образования архейско-протерозойского, палеозойского и кайнозойского комплексов.

Литолого-стратиграфическая характеристика разреза изучаемого района приведена по данным глубокого бурения. Скоростная характеристика разреза приведена по результатам сейсмокаротажных исследований проведенных в скважинах 404, 407, 410 Апастовской площади.

Вскрытые глубокими скважинами породы кристаллического фундамента имеют архей-протерозойский возраст и представлены сланцами основного и среднего состава, биотитовыми и амфиболитовыми гнейсами и амфиболитами. Поверхность фундамента местами сильно разрушена и перекрыта корой выветривания максимальной мощностью до 13 м (скв.412 Апастовская).

Скорость распространения упругих колебаний в толще пород кристаллического фундамента, определенная по сейсмокаротажным данным равна 6000 м/с.

Породы осадочного чехла, залегающие на денудированной поверхности кристаллического основания, подразделяются на несколько разнофациальных литолого-стратиграфических комплексов, на границах которых формируются наиболее интенсивные из прослеживающихся на площади отражений в таблице 1.

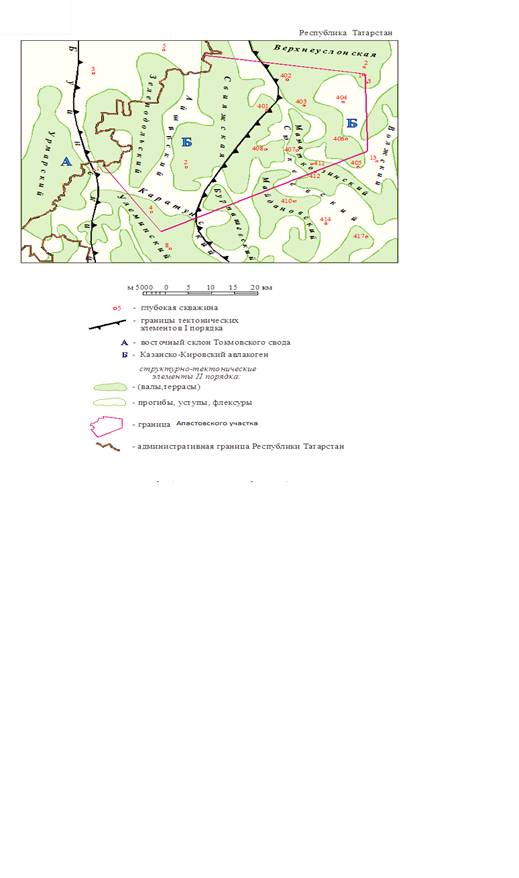

.4 Тектоника

В тектоническом отношении территория Апастовского проектного участка приурочена к сочленению 2-х структур I-го порядка: Токмовского свода и Казанско-Кировского авлакогена. В пределах участка работ Казанско-Кировский авлакоген состоит из Апастово-Савиновского блока и Сюкеево-Верхне-услонского блока на стыке которых прослеживается Сюкеевскийграбенообразный прогиб. Токмовский свод, в пределах участка работ, представлен Урмарским блоком. Граница между Токмовским сводом и Казанско-Кировским авлакогеномсубмеридиональноследится по Буинскому прогибу, пересекающему изучаемую площадь в центральной части.

Структурную поверхность фундамента осложняет ряд поднятий: Шайтанкинское (Урмарский блок), Савиновское и Маматкозинское (Апастовско-Савиновский блок), Верхнеуслонское (Сюкеево-Верхнеуслонский блок).

В пределах Апастовского участка отложения кристаллического фундамента вскрыты всеми глубокими скважинами. Минимальная отметка залегания фундамента составляет -1701 м (скв.4 Тат.Азелеевская), максимальная -1835 м (скв.406 Апастовская). Поверхность кристаллического фундамента испытывает общее погружение в восточном направлении.

По кровле терригенных отложений девона, перекрывающих породы кристаллического основания, морфологические элементы, как в региональном, так и в локальном плане находят отображение в более сглаженном виде. В целом структурный план девонских отложений отражает черты тектонического строения фундамента.

Начиная с верхнефрансокго времени, в связи с образованием Буинского прогиба ККС, впервые выделенного И.А. Антроповым как западная ветвь Усть-Черемшанского прогиба, и сопровождавших образование прогиба седиментационных и эрозионно-тектонических процессов, происходит существенная перестройка структурно-тектонического плана вышезалегающих отложений.

В силу этого структурный план верхнефранско-турнейских отложений отражает одновременно как строение кровли кристаллического фундамента, так и основные черты перекрывающих осадочных образований.

По кровле ассельского яруса структурная поверхность испытывает неравномерное погружение в юго-западном направлении. Абсолютные отметки ее колеблются от -72 м до -115 м. На фоне общего погружения выделяется ряд отдельных локальных поднятий седиментационного типа: Булгарское, Матюшинское, Макуловское, Бузаевское, Багаевское, Азелеевское, Соболевское и поднятия тектонического типа: Савиновское, Шайтанкинское и Верхнеуслонское.

Очевидно, что многие черты и особенности тектонического строения района, как и другие вопросы геологического строения и нефтеносности, изучены в настоящее время слабо и будут уточняться по мере накопления фактического материала.

.5 Нефтегазоносность

Дискуссии о перспективах нефтегазоносности западной части РТ длятся уже несколько десятилетий. В оценках нефтеперспективности региона специалисты дают значительные расхождения, хотя ни одна скважина, пробуренная к настоящему времени в предволжье РТ, притока нефти не дала.

Несмотря на отрицательные результаты всех ранее проведенных геолого-поисковых работ в Западной Татарии, многие исследователи полагают, что выполненных объемов глубокого бурения, недостаточно для окончательных выводов о перспективности этой территории. В пользу их убеждений можно отнести факт открытия в 90-х годах прошлого столетия ряда небольших месторождений на западном борту Мелекесской впадины на территории Ульяновской области (Охотничьего, Зимницкого, Калмаюрского и др.).

Немаловажны также результаты опробования терригенных коллекторов девона. В скв.407 Апастовской площади, пробуренной на Макуловском поднятии, были проведены гидрохимические исследования пластовых вод. При этом было установлено, что гидрохимические показатели подземных вод являются очень близкими к таковым для подземных вод синхронных отложений на Южно-Татарском своде.

В пределах участка в скважинах 401, 402, 403 Апастовсакой площади из отложений верхнефранского подъяруса получены притоки пластовой воды.

Незначительные следы остаточной битуминозности прослежены в живетско-пашийских отложениях - скв.1, 2, 4 Тат. Азелеевской площади.

Наличие на площади проектируемых работ пластов-коллекторов и проявления битуминозности, еще раз подтверждает возможность картирования в Предволжье РТ нефтяных залежей антиклинального типа.

Кроме того, в пределах участка работ существует вероятность образования неструктурных ловушек нефти.

2. Проектная часть

.1 Обоснование постановки геофизических работ

Для выбора базы группирования скважин произвести взрывы в трёх скважинах на базах 4, 6, 8, 12, 16, 18 м на глубине 3 м зарядов весом 0,32 кг в каждой скважине. Для выбора глубины скважин произвести взрывы в трёх скважинах на выбранной базе группирования на глубине 3.0, 3.5, 4.0, 4.5, 5.0, 5.5 м зарядов весом 0,32 кг в каждой скважине. Для выбора веса заряда произвести взрывы в трёх скважинах зарядов весом 0.32, 0.64 кг в каждой скважине на выбранных глубине и базе группирования скважин. По результатам опытных работ в трёхдневный срок составляется отчёт-анализ с выводами и рекомендациями по применяемой методике. Отчёт-анализ рассматривается начальником сейсмоотряда, техническим руководителем партии, ЦГИ и ПОРГ ООО «ТНГ-Групп». После принятия решения о качественном первичном материале принимается решение о начале полевых сейсмических работ. При ухудшении качества получаемого материала выполняется дополнительный объём опытных работ с целью подбора оптимальных параметров излучения.

На провидение опытных работ предусматривается 2 отр-см.

.2 Методика и технология проведения работ

Целью предусматриваемых опытных работ является опробование и выбор тех параметров возбуждения и регистрации упругих колебаний, которые не могут быть однозначно определены заранее для района исследований.

Опытные работы должны быть проведены на участках, контрастно различающихся по поверхностно-сейсмогеологическим условиям: на пониженном, пойменном и на возвышенном. Участки для производства опытных работ будут подобраны на месте проведения работ.

.3 Методика обработки и интерпритации

Обработка и интерпретация полевых геофизических материалов будут выполнены специализированными пакетами программ фирм Paradigm Geophysical, Schlumberger.

Обработка будет осуществляться с применением комплекса программ ECHOS/FOCUS 2D.

Граф обработки сейсмических материалов предусматривает выполнение следующей последовательности процедур:

. Ввод полевых записей в ЭВМ с преобразованием из формата SEGD в формат, принятый в обрабатывающей системе.

. Формирование геометрии профиля. Формирование заголовков трасс.

. Просмотр и редактирование сейсмических записей.

. Расчет статических поправок.

. Восстановление амплитуд, коррекция за сферическое расхождение.

. Получение контрольных разрезов с априорными статическими и кинематическими поправками.

. Спектральный анализ для выбора оптимальных параметров полосовой фильтрации.

. Нульфазовая деконволюция, полосовая фильтрация по исходным записям.

. Двойной цикл последовательной коррекции кинематических и статических поправок.

. Суммирование с применением окончательных статических, кинематических поправок и мьютинга.

. Нульфазовая деконволюция, полосовая фильтрация по временным разрезам.

. Миграционное преобразование.

Параметры процедур обработки будут выбраны по результатам тестирования с учетом характера наблюдаемого поля и поставленных геологических задач. Обработка полевых материалов будет направлена на достижение надежной прослеживаемости целевых отражений и получение временных разрезов высокой разрешенности.

Интерпретация сейсмических данных будет проведена с использованием пакета программ IESX Seis 2D, Stratlog, CPS-3 Mapping и предусматривает выполнение следующих процедур:

. Качественный анализ временных разрезов с целью выделения перспективных объектов, врезов, тектонических нарушений.

. Корреляция основных отражающих горизонтов.

. Определение интервальных времен и интервальных скоростей, расчет абсолютных отметок.

. Построение карт изохрон, карт интервальных скоростей, структурных карт по основным отражающим горизонтам.

В результате будут получены временные разрезы с прослеженными опорными отражающими горизонтами; построены структурные карты по основным отражающим горизонтам в осадочном чехле (К,В,У,Д) и по поверхности кристаллического фундамента (А) в масштабе 1:25000 и 1:50000; при одновременном проведении сейсморазведочных работ на смежных территориях будет выполнена увязка структурных построений по основным отражающим горизонтам в осадочном чехле и по поверхности кристаллического фундамента с прилегающим участком Тлянчи-Тамакской разведочной зоны и Ромашкинского месторождения для дальнейшего составления сводных структурных карт; будет уточнено строение ранее выявленных поднятиий, возможно, выявлены новые нефтеперспективные объекты; будут протрассированы зоны тектонических нарушений и эрозионных врезов; будут даны рекомендации по проведению дальнейших геологоразведочных работ, на подготовленные структуры Заказчику будут предоставлены паспорта; отчет о проделанной работе будет предоставлен Заказчику на магнитных и бумажных носителях.

.4 Вспомогательные работы

Целью предусматриваемых опытных работ является опробование и выбор тех параметров возбуждения и регистрации упругих колебаний, которые не могут быть однозначно определены заранее для района исследований.

Опытные работы должны быть проведены на участках, контрастно различающихся по поверхностно-сейсмогеологическим условиям: на пониженном, пойменном и на возвышенном. Участки для производства опытных работ будут подобраны на месте проведения работ.

Программа опытных работ с использованием взрывов

Для выбора базы группирования скважин произвести взрывы в трёх скважинах на базах 4, 6, 8, 12, 16, 18 м на глубине 3 м зарядов весом 0,32 кг в каждой скважине.

Для выбора глубины скважин произвести взрывы в трёх скважинах на выбранной базе группирования на глубине 3.0, 3.5, 4.0, 4.5, 5.0, 5.5 м зарядов весом 0,32 кг в каждой скважине.

Для выбора веса заряда произвести взрывы в трёх скважинах зарядов весом 0.32, 0.64 кг в каждой скважине на выбранных глубине и базе группирования скважин.

По результатам опытных работ в трёхдневный срок составляется отчёт-анализ с выводами и рекомендациями по применяемой методике. Отчёт-анализ рассматривается начальником сейсмоотряда, техническим руководителем партии, ЦГИ и ПОРГ ООО «ТНГ-Групп». После принятия решения о качественном первичном материале принимается решение о начале полевых сейсмических работ.

При ухудшении качества получаемого материала выполняется дополнительный объём опытных работ с целью подбора оптимальных параметров излучения.

На провидение опытных работ предусматривается 2 отр-см.

Полевой контроль качества сейсмических работ и материалов

Контроль приёмной расстановки

Перед началом полевых работ все имеющиеся группы сейсмоприёмников проходят проверку параметров. Группы, не выдержившие проверки, выбраковываются и отправляются на ремонт.

Полярность сейсмоприёмников устанавливается по SEG-стандарту: вертикальному движению корпуса вверх должна соответствовать отрицательная амплитуда.

Особое внимание должно быть уделено установке групп сейсмоприёмников на профиле, т.к. от этого в значительной степени зависит качество регистрируемого материала. Контроль за этой операцией выполняется ежедневно техниками, руководящими работой сейсмических бригад, оператором сейсмостанции, начальником отряда. При этом оператором сейсмостанции, начальником отряда ежедневно должны соблюдаться следующие требования:

§  отклонение центра группы геофонов от пикета приёма не допускается более, чем на 0,5 м. Установка групп геофонов производится симметрично относительно пикета;

§  относительные превышения между крайними сейсмоприёмниками в группе не должны быть более 3-х м. В противном случае база группы уменьшается до значения, обеспечивающего выполнения данного условия;

§  установка СП - вертикально, на плотно утрамбованную поверхность, обеспечивая хороший контакт с ней, провода плотно прилегают к поверхности. Допустимое отклонение оси сейсмоприёмников от вертикали - не более 15 градусов;

Некачественно установленные группы СП подлежат переустановке.

Кроме этого, контроль групп сейсмоприёмников осуществляется тестированием их характеристик специальными тестами:

1.      Field Impulse test, Field Noise, Odd channel Crosstalk test, Even channel Crosstalk test и сопротивление групп сейсмоприёмников по постоянному току входящими в совокупность тестов полевые тесты FIELD TEST сейсмостанции SN 388.

2.      Impulse test, RMS/Offset test, Distortion test, Odd channel Crosstalk test, Even channel Crosstalk test входящими в совокупность аппаратурных тестов (Instrument) сейсмостанции SN 388.

·        Эти тесты записываются на дискету для всех каналов, принимающих участие в регистрации.

·        При проведении всех указанных тестов автоматически замеряется сопротивление групп сейсмоприёмников.

·        В случае превышения допусков, имеющиеся неисправности устраняются, а тест повторяется. Результаты тестирования записываются на магнитный носитель и ежедневно передаются на полевой ВЦ совместно с сейсмическим материалом. Начальник сейсмоотряда и опрератор принимают на профиле все меры к обеспечению качественной работы аппаратуры, соблюдению установленных допусков и требований.

·        На полную приёмную расстановку (120 каналов) допускается не более 2% неработающих каналов. Не допускается работа с двумя соседними неработающими каналами. В число неработающих каналов не входят те, которые отключаются (закорачиваются) из-за невозможности регистрации на данном пикете. Об этом должно быть соответствующее объяснение в рапорте оператора.

·        В процессе работ контроль осуществляется также по полевым воспроизведениям. При необходимости снимаются дополнительные тесты, например, шумов расстановки, аккумуляторов и т.д. Оперативно принимаются необходимые меры к устранению возникших неполадок.

·        Проверка на идентичность групп геофонов проводится в начале сезона.

.4.1 Топографо - геодезические работы

Топографа геодезические работы проводятся с целью перенесения на местности 14 сейсмических профиля, определения координат и высот расположения пунктов геофизических наблюдений (ПГН)

Протяженность профилей 2D составит 67.7 пог.км с шагом ПП 30 м. и ПВ 30 м.

По трудности производства работ площадь относится ко 2 (55%) и 3 (45%) категориям.

По трудности производства работ начинаются с рекогносцировочного обследования участка работ, создания опорной сети, состоящей из триангуляционных пунктов, координаты которых определяются с повышенной точностью с использованием Topcon GB-1000.

Перенесение в натуру пунктов геофизических наблюдений , их плановая и высотная привязка осуществляются системами Topcon GB-1000.

Ниже приведены характеристики применяемого оборудования.

.4.2 Буровзрывные работы

На заселённых участках профилей или из-за особенностей рельефа (пересечённая местность), где невозможно применять группирование виброустановок, для возбуждения упругих колебаний будут применяться взрывы в скважинах. Бурение в этих условиях будет осуществляться буровыми установками RICSHA, имеющими малые габариты и вес. Буровой инструмент: шнеки длиной 0,8-1,0 м диаметром 62 мм. Диаметр применяемых долот 70 мм. На каждом пункте возбуждения будет буриться группа из 3 скважин глубиной 3 м. База группирования, глубина заложения и вес заряда будут выбраны по результатам опытных работ. Перемещение малогабаритных буровых установок с ПК на ПК будет производиться вручную силами буровой бригады.

На основании опыта предшествующих работ на этой площади устанавливается следующее распределение пород по буримости для шнекового бурения малогабаритными буровыми установками в интервале 0-3 м:

категория - 33%

категория - 33%

категория - 34%

В качестве ВВ будет применяться тротил 3С-40 массой по 0,32 кг (вес заряда определяется по результатам опытных работ). В качестве СВ будут применяться сейсмические электродетонаторы из расчёта 1 ЭДС-1 на 1 скв. Связь взрывников с сейсмостанцией, передача отметки момента и вертикального времени осуществляется по радиоканалу. Укупорка зарядов в скважинах будет производиться выбуренной породой. Связь взрывной бригады с сейсмостанцией будет осуществляться по радио.

Взрывные работы будут проводиться после получения разрешения районной горно-технической экспертной инспекции «Ростехнадзора» РФ и согласования с местной администрацией.

Заключение

Проектируемые работы на данном участке должны дать более полную и свежую информацию о структурном строении осадочного чехла, уточнение структурных планов и контуров залежей и выдачи рекомендаций по оптимизации сети разведочного и эксплуатационного бурения.

Разработанная методика является наиболее подходящая и экономически выгодная для данного участка работ.

Литература

Основная

Бондарев В. И. Сейсморазведка. Екатеринбург 2010.

Гурвич И. И., Боганик Г. Н. Сейсморазведка 2006.

3 Боганик Г. Н., Гурвич И. И. Сейсморазведка: Учебник для вузов. 2006.

Бондарев В. И. Основы Сейсморазведки 2013.

Барс Ф. М. Название: Обработка сейсмических данных 2012.

Дополнительная

Воскресенский Ю. Н. Построение сейсмических изображений 2006.

Воскресенский Ю. Н. Изучение изменений амплитуд сейсмических

отражений для поисков и разведки залежей углеводородов 2001.

Кузнецов В. И. Элементы объемной 3D сейсморазведки.

Лукьянов В. Г., Комащенко В. И., Шмурыгин В. А. Взрывные работы 2008.

Нормативная

ГОСТ 2.106-96 .Текстовые документы.

ГОСТ 2.134-81. Шрифты чертежные.

ГОСТ 2.104-68. Основные надписи.
