Открытая разработка Малодегярского месторождения

ВВЕДЕНИЕ

Производственная практика является необходимой и весьма важной частью профессионального обучения студентов специальности маркшейдерское дело. Главная задача производственных практик - закрепить теоретические знания и научить студента применять эти знания для решения практических задач производства.

В отчете описаны типичные задачи выполняемых маркшейдерской службой на открытых разработках месторождения, с использованием приборов и инструментов, нового поколения маркшейдерско-геодезических инструментов, а также соответственно программ пост обработки, позволяющие значительно сократить время на камеральные работы, а конкретно обработку измерений.

В отчете представлен материал по Малодегтярскому карьеру, маркшейдерское обеспечение которого производится ООО «Планета-А».

Деятельность ООО «ПЛАНЕТА-А» осуществляется в соответствии с условиями лицензий на производство маркшейдерских работ, на эксплуатацию горных производств и объектов и на топографо-геодезическую деятельность, основными объектами которой являются мелкие предприятия, для которых считается экономически нецелесообразным организация специализированной геолого-маркшейдерской службы, такие как Малодегтярский карьер ДСПМК-АРТИ, который можно отнести к мелким предприятиям.

1.
ОБЩИЕ СВЕДЕНИЯ О ПРЕДПРИЯТИИ И РАЗРАБОТКЕ МЕСТОРОЖДЕНИЯ

карьер месторождение маркшейдерский рудный

Малодегярское месторождение является сырьевой базой для производства щебня, используемого для нужд ДСПМК-АРТИ при строительстве автомобильных дорог.

Месторождение расположено в центральной части Артинского района Свердловской области в 35 км к юго-западу от п.г.т. Арти, с которым его связывает улучшенная шоссейная автодорога со смешанным покрытием. Месторождение расположено на землях Барабинского сельскохозяйственного предприятия в 3,6 км северо-восточнее п. Сажино и в 1,0 км к востоку от д. Малая Дегтярка.

Месторождение площадью 6,2 га представляет собой участок обособленного поля прямоугольной формы. С северной, восточной и южной сторон месторождение граничит с лесным массивом, представленным преимущественно березой.

Месторождение открыто Пышминской ГПП Средне-Уральской ГРЭ в 1989 -1992 г, предварительная и детальная разведка проведены в 1993 - 1994 г. Полезная толща представлена афанитовыми и окремненными известняками мощностью 18,4 - 23,7 м, в среднем 20,5 м. Вскрышные породы представлены почвенно-растительным слоем, четвертичными делювиальными и элювиально-делювиальными глинами и глинисто-щебнистыми образованиями с высоким содержанием щебня выветрелых известняков. Сырье месторождения однородно по петрографическому, химическому составу и физико-механическим характеристикам. По своим радиационным свойствам известняки Малодегтярского месторождения относятся к I классу и могут использоваться без ограничения во всех видах строительных работ. Запасы строительного камня месторождения по категориям А + В + С1 составляют на 01.01.1994 - 908,0 тыс.мЗ.

Рельеф месторождения ровный с интервалом высотных отметок 324 - 330 м.

Климат района континентальный. Зима суровая, продолжительная в 5 - 6 месяцев. Минимальная температура воздуха отмечается в январе, максимальная в июне.

Месторождение эксплуатируется открытым способом с 1994г. Площадь горного отвода составляет 6,2 га, максимальная проектная глубина отработки 26,0 м. В настоящее время глубина карьера составляет 17 м при размерах карьера 100 x 150 м. Карьерный водоотлив отсутствует. По периметру карьера для перехвата склонового стока пройдены водоотводные канавы.

Технологическая схема при отработке известняков Малодегтярского месторождения в связи с небольшим объемом добычных работ предопределена наличием имеющегося на действующем карьере горнотранспортного оборудования: одноковшового экскаватора ЭО 5124 "обратная лопата" с ковшом 1м3, бульдозера ДЗ - 35С (Д -521-А) на базе трактора Т-170 и автосамосвалов КамАЗ-51111, грузоподъемностью 13 т.

Добычные работы на карьере выполняются с предварительным рыхлением массива взрывом. Буровзрывные работы осуществляются подрядным способом участком «Уралвзрывпрома» с применением бурового станка УРБ -2А2 и передвижного компрессора ДК - 9. Объем взорванной горной массы за один взрыв обеспечивает работу карьера в течение трех месяцев.

На промышленной площадке карьера действует одна нитка дробильно-сортировочного передела камня с производительностью по товарному щебню 40,0 тыс. м3 в год.

Технико-экономические расчеты рентабельности месторождения, выполненные в составе рабочего проекта разработки, утвердили экономическую целесообразность освоения месторождения. Уровень рентабельности к производственным фондам составляет 14,3 %.

2 ГЕОЛОГИЧЕСКАЯ ЧАСТЬ

.1 Геологическая характеристика месторождения

В геологическом строении месторождения принимают участие известняковые отложения лекской и лемазинской свит кунгурского яруса нижней перми, перекрытые четвертичными делювиальными суглинками и глинами.

Отложения лекской свиты залегают в основании разреза и вскрыты скважинами на глубине 10,0 - 16,2 м, пересеченная мощность составляет 16,0 м. Кровля свиты в пределах месторождения довольно ровная, полого погружаются в западном, юго-западном направлениях под углом 2 - 3°. Отметки кровли изменяются от 315,1 - 320,2 м на востоке площади (скв. № 18,20 ) до 308,8 - 310,3 м на западе площади (скв. № 1,5). Представлена свита известняками серого, светло - серого цвета, окремненными в разной степени. Текстура пород неясна: слоистая или флюидальная, обусловленная наличием большого количества пятен, прослойков более темного цвета по сравнению с основной массой породы. Известняки лекской свиты трещиноватые, местами с открытыми трещинами шириной до 20 см, встречаются интервалы с кавернами выщелачивания. На площади месторождения закарстованность не отмечена. За пределами месторождения с глубиной отмечается сильная закарстованность лекских известняков. При этом развиты, как крупные карстовые полости (скв. № 162), так и более мелкие (скв. №161). По данным геологосъемочных работ максимальная мощность лекских известняков составляет 25м. Залегание пород горизонтальное.

Известняки лекской свиты с размывом перекрываются отложениями лемазинской свиты. В районе месторождения отложения лемазинской свиты представлены массивными афанитовыми известняками, слагающими верхнюю часть свиты. Известняки залегают по всей площади месторождения непосредственно под четвертичными отложениями и прослежены на глубину 16,5 м. Мощность толщи лемазинских известняков в пределах месторождения колеблется от 8,5 - 9,5 м на востоке площади (скв. 18,20), до 14,3 - 15,0 м на западе площади (скв. №1,5). Известняки свиты желтовато - серого цвета, афанитовые с примесью терригенного материала, грубослоистые с массивной текстурой. Поры очень мелкие, трудноразличимы невооруженным глазом.

С поверхности известняки затронуты выветриванием, трещиноватые, иногда разрушенные до состояния щебня. При этом с глубиной трещиноватость уменьшается. Мощность зоны пород, затронутых выветриванием, колеблется от 0,4 до 5,7 м.

Закарстованность лемазинских известняков не отмечена. Поверхностный и внутренний карст отсутствует, что подтверждается бурением вскрышных скважин и вскрышными работами, проведенными на месторождении. Залегание пород горизонтальное.

Четвертичные отложения перекрывают известняки лемазинской свиты и представлены делювиальными глинами и элювиально-делювиальными глинами, глинисто - щебнистыми образованиями.

Делювиальные глины серовато - коричневого цвета, вязкие, слабозапесоченные, с единичными мягкими обломками известняков до 5%. Мощность делювиальных осадков колеблется от 0,5 до 1,4м. Элювиально-делювиальные образования залегают в основании разреза четвертичных отложений и представлены глинами, глинисто -щебнистыми материалами желтовато - серого цвета с мелким щебнем выветрелых известняков. Содержание щебня достигает 30 - 50%. Мощность глинисто - щебенистых образований колеблется от 0,6 до 1,7м.

Четвертичные отложения пользуются повсеместным распространением, за исключением участков, подготовленных для отработки. Общая мощность четвертичных отложений колеблется от 0,5 до 2,2м.

2.2 Форма, размеры, мощность рудного тела

Полезная толща Малодегтярского месторождения строительного камня характеризуется пластовой формой залегания. Месторождение имеет в плане близкую к прямоугольной форму, обусловленную границами земельного отвода, с размерами: ширина 195 - 230м, длина 240 - 300м, площадь по контуру запасов 5,8 га. Глубина разведки ограничена горизонтом с абсолютной отметкой 305м (максимальная глубина 26,0м). Верхняя граница полезной толщи проходит по кровле лемазинских известняков на глубине от 0,0м (скв. №9,11) до 2,2м (скв. №2,10). Мощность полезной толщи до горизонта 305м и колеблется от 18.4 (скв. №1) до 23,7м (скв. №20). Изменение в мощности полезной толщи в пределах месторождения постепенное с уменьшением в западном направлении в сторону понижения современного рельефа.

Строение полезной толщи однородно, в ее составе постоянно присутствуют пласты известняков лемазинской свиты в верхней части разреза и известняков лекской свиты в основании разреза, причем их процентное соотношение в составе полезной толщи практически равное. Залегание пластов горизонтальное.

Полученные данные геологического строения месторождения и количественной характеристики пород полезной толщи позволяют отнести, согласно классификации ГКЗ, как горизонтально залегающие или пологозалегающие пластообразные тела с выдержанными физико-механическими свойствами, ненарушенные или слабонарушенные тектоническими процессами, Малодегтярское месторождение к первой группе.

2.3 Гидрогеологическая характеристика месторождения

Малодегтярское месторождение известняков приурочено к плоской возвышенности с высотными отметками 324 -330м. Рельеф местности ровный с небольшим понижением на запад. В непосредственной близости от месторождения ручьи и другие естественные водотоки отсутствуют. В 1,5км западнее протекает р.Бугалыш с отметкой уреза воды 272,0 м.

Полезная толща месторождения не обводнена и расположена выше водоносного горизонта, зеркало подземных вод которого залегает на отметках 272,0 м, повторяя рельеф дневной поверхности. Величина уклона не превышает 0,02%, мощность зоны аэрации изменяется от 5 - 6 м в долинах рек до 50-100 м на водоразделах.

Отсутствие подземных вод в разведочных скважинах, пройденных на местности до отметки 303,0 м, подтверждает, что зеркало подземных вод приурочено к отметкам уреза воды в р.Бугалыш. Полезная толща известняков находится в зоне аэрации. Отработка месторождения до горизонта 305,0 м горизонта подсчета запасов) будет вестись в сухих условиях.

Дебиты гидрогеологических скважин изменяются от 0,9 до 9 л/сек, в среднем составляя 2 л/сек. Понижение не превышает 11м. Повышенная трещиноватость пород вблизи крупных рек обуславливает производительность скважин до 8-10 л/сек.

По химическому составу подземные воды гидрокарбонатные, кальциево - магниевые; жесткость 4 - 6 мг/экв, окисляемость колеблется от 1,5 до 3 мг кислорода на литр; вредные компоненты в воде отсутствуют; РН - 7 - 7,3; азотные соединения (NH4, NO2, NO3) находятся в допустимых пределах; воды пресные с минерализацией 0,2 - 0,5 мг/л.

Санитарное состояние вод хорошее (колититр >300). Подземные воды описываемого периода удовлетворяют требованиям ГОСТ и вполне пригодны для хозяйственно питьевых целей.

Прогнозируемые водопритоки в будущий карьер ожидаются за счет поверхностных вод (дождевых, ливневых, талых). В результате проведенных расчетов установлено, что нормальный водоприток дождевых вод составит 3,4м3/час, талых вод - 2,9 м3/час, ливневых вод - 61,7 м3/час.

В реальных условиях ливневые водопритоки обычно в несколько раз меньше расчетных, а, вследствии того, что в подошве дна карьера обычно имеются изолированные углубления, в них могут аккумулироваться карьерные стоки. В дальнейшем эти стоки дренируются в массив подстилающих пород и частично испаряются в атмосферу.

Гидрогеологическая карта района Малодегтяркого месторождения предоставлена в Приложении А.

2.4 Характеристика вмещающих пород и добываемого полезного ископаемого

Вмещающие породы - вскрышные горне породы, в которые включены полезные ископаемые

Вскрышные породы, подлежащие удалению в процессе разработки месторождения представлены почвенно-растительным слоем, глинами с суглинками с примесью щебня, в отдельных случаях до 30 - 35%.

Объемная масса почвенно-растительного грунта составляет 1,2 т/м3, рыхлых отложений 1,8 т/м3. По трудности разработки почвенно- растительный слой отнесен к I категории грунтов (ЕНВ - 79), рыхлые отложения - ко II категории грунтов (ЕНВ-79).

Мощность почвенно-растительного грунта, в среднем, по площади месторождения составляет 0,3 м, мощность рыхлых отложений - 0,8 м, и с учетом тщательной зачистки кровли добычного уступа - 0,9 м.

Удаление почвенно-растительного грунта производится отдельно от рыхлых глинисто - щебенистых отложений.

Известняки Малодегтярского месторождения оценены в качестве сырья для получения строительного щебня согласно, действующих стандартов на основании полученных показателей физико-механических свойств и химическому составу.

Физико - механические свойства известняков следующие:

Средняя плотность, г/см3 2,26 - 2,46;

Водопоглощение, % 1,7 - 4,68;

Пористость, % 5,94 - 12,07;

Предел прочности при сжатии, МПа

в воздушно-сухом состоянии 94 - 175;

в водонасыщенном состоянии 72-126

после 25-кратного вымораживания 75 - 125;

Коэффициент размягчения 0,72 - 0,77;

Истираемость на круге, г/см2 0,19 - 1,93.

Химический состав известняков:

SiO2: 1.63 - 30.5; TiO2: 0.23 - 0.47;

Al2O3: 0.42 - 2.67; Fe2O3: 0.61 - 1.52;

СаО: 21,8 - 51,16; МgО: 0,94 - 12,78;

К2О: 0,38 - 0,52 Na2O: 0,24 - 0,26;

SO3: 0,05 - 0,26.

В целом лабораторными и техническими испытаниями установлено, что фракционированный щебень из пород Малодегтярского месторождения характеризуются следующими показателями:

марка по прочности - "400" - "800";

марка по износу - "И - 1" - "И - Ш";

марка по сопротивлению удару - "У - 50" "У - 75";

содержание зерен слабых и выветрелых пород 0,0 -18,0 %;

содержание пылевидных и глинистых частиц-0,2 - 7,0 %;

содержание лещадных и игловатых зерен - - 20,4 -48,0%;

марка щебня по морозостойкости - Мрз15 - Мрз25.

В результате проведенных испытаний установлено, что:

1. Щебень из известняков зоны выветривания отвечает требованиям ГОСТ 23845-86 и ГОСТ 25607-83 и может использоваться для устройства покрытий переходного типа на дорогах IV и V категорий и оснований автомобильных дорог 1 -V категорий по способу заклинки. Щебень фракции 20 -40мм отвечает требованиям ГОСТ 8267-82 и может использоваться для строительных работ.

. Щебень из известняков, не затронутых выветриванием, отвечает требованиям ГОСТ 23845-86 и ГОСТ 25607-83 и может использоваться для устройства покрытий переходного типа на дорогах IV и V категорий и основании автомобильных дорог I -V категорий по способу заклинки. Щебень фракций 10 - 20мм и 20-40мм соответствует требованиям ГОСТ 8267-82 и ГОСТ 9128-84 и может использоваться для строительных работ и асфальтобетонных смесей горячих марки II -IV типа Б,В, холодных марки II типа Бх, Вх.

Отсевы дробления (фракция 0 - 5мм) отвечают требованиям ГОСТ 25607 - 83 и могут использоваться в качестве готовой смеси №9 для устройства оснований автодорог I - V категорий по способу заклинки и покрытий переходного типа на дорогах IV -V категорий, для благоустройства и планировочных работ.

По радиационным свойствам породы Малодегтярского месторождения относятся к 1 классу и могут использоваться во всех видах жилищного и дорожного строительства.

Специальной оценки вскрышных пород ввиду их небольшой мощности не проводилось. Вскрышные породы представлены почвенно - растительным слоем, четвертичными делювиальными глинами и элювиально - делювиальными глинами, глинисто-щебенистыми образованьями с высоким содержанием мелкого щебня выветрелых известняков в количестве 30 - 50%.

Вскрышные породы предусматривается вывозить во внешний отвал, а затем по мере отработки карьера использовать для рекультивации отработанных площадей.

.5 Сведения о запасах

Подсчет запасов Малодегтярского месторождения известняков произведен в соответствии с утвержденными кондициями в проектных контурах карьера, принятых технико-экономическим расчетом (ТЭО).

Глубина карьера принята равной глубине залегания запасов до учетного горизонта 305м. Результирующие углы откосов бортов карьера в погашении приняты равными 340 по полезной толще и вскрышным породам. Площадь месторождения по поверхности 6,2 га (275х218).

Верхний контур подсчета запасов определен по кровле кондиционных пород (марка щебня всех фракций 400-800).

Мощность полезной толщи подсчитана раздельно для пород зоны выветривания и свежих пород.

Подсчет запасов произведен методом геологических блоков 1-А, 2-В и 3-С, при этом блок 3-С примыкает снизу к блокам 1-А и 2-В (между горизонтами 315 м и 305м).

Сведения о подсчёте запасов приведены в Приложении №1 - Протокол № 27-01 заседания Территориальной комиссии по запасам полезных ископаемых (ТКЗ) при Департаменте природных ресурсов по Уральскому региону.

Геологические разрезы с указанием категорий запасов предоставлены в Приложении Б.

3 СПЕЦИАЛЬНАЯ ЧАСТЬ

Проектируемый карьер относится к мелким горным предприятиям, в связи с чем, геолого-маркшейдерское обслуживание таких карьеров предусматривается осуществлять на договорной основе со специализированными (имеющими соответствующую лицензию) организациями, поскольку при незначительном объеме работ содержание специалистов в собственном штате карьера связано с неоправданными финансовыми издержками. Согласно Норм технического проектирования предприятий нерудных строительных материалов (ОНТП-18-85) Малодегтярский карьер известняка можно отнести к мелким предприятиям, для которых считается экономически нецелесообразным организация специализированной геолого - маркшейдерской службы.

Для выполнения работ по созданию на предприятии необходимого комплекта горно-графической маркшейдерской и геологической документации, создания опорной сети на месторождении, выполнения контрольных маркшейдерских съемок (раз в квартал), составления ежеквартальной и годовой отчетности по погашенным (добытым) запасам, потерям полезного ископаемого и другим необходимым маркшейдерским работам, целесообразно привлечение сторонней специализированной организации, имеющей лицензию на производство таких работ.

Артинская ДСПМК привлекла для выполнения комплекса капитальных маркшейдерских работ Екатеринбургское предприятие "Планета-А", подготовившее комплект маркшейдерской документации, кроме того, осуществляющее квартальные маркшейдерские замеры выполненных горных работ, подготовку документации для статистической отчетности и документов для исчисления платежей в бюджет за используемые недра и на возобновление минерально-сырьевой базы.

3.1 Опорные и съёмочные сети

.1.1 Опорная сеть

Осуществление мероприятий по развитию карьера неразрывно связано с необходимостью построения специальных маркшейдерских опорных геодезических сетей планового и высотного обоснования.

Маркшейдерское обоснование на карьерах включает маркшейдерские опорные и съемочные сети как геометрическую основу для обеспечения всех видов съемки, проводимых на территории карьерного поля. По мере строительства и эксплуатации карьера пункты маркшейдерского обоснования утрачиваются из-за нарушения видимости между смежными знаками или уничтожения их горными разработками. Работы по созданию, реконструкции и пополнению утраченных пунктов сетей проводятся по техническому проекту, в котором определяется их количество, схема расположения, методика измерений и вычислений в соответствии с требованиями Инструкции по производству маркшейдерских работ.

Работы выполняются маркшейдерами предприятия, маркшейдер должен владеть теоретической и практической подготовкой по данному вопросу, используя различные источники учебной и справочной литературы.

Изложены требования, предъявляемые к опорным и съемочным маркшейдерским сетям, схемы, методика измерений и вычислений линейных и угловых измерительных способов, а также новых методов спутниковых координатных определений с использованием GPS-аппаратуры.

Опорной сетью на карьере служат пункты заложенные, Екатеринбургским предприятием "ТРАВЕРС", привлекаемое ДСПМК-АРТИ для производства маркшейдерских работ в 1997г.

Основой послужили пункты государственной геодезической сети, координаты которых определены методом триангуляции. Метод триангуляции представляет собой сеть пунктов, в виде простых систем - цепи треугольников в которых измеряются горизонтальные углы - направления, при известной одной стороне - базис.

Для развития работ на карьере координаты на карьере были переведены в местную систему координат 1963г. - Государственную систему, разработанную ГУГКом для выполнения топографо-геодезических работ гражданскими предприятиями и организациями СССР.

Для общего пользования на все топопланах района нахождения ДСПМК-АРТИ изображаются в строительной системе координат.

Таблица 1 - Характеристика триангуляции IV класса

Элементы характеристики

Показатели

Длина сторон треугольника, км

1-5

Число треугольников в цепочке, не более

-

Длина цепи треугольников, км

10

Средняя квадратическая погрешность угла по невязкам тругольников, не более, сек

2

Предельная невязка в треугольнике, сек

8

Предельная относительная погрешность базисной стороны

1:100000

Предельная относительная погрешность стороны в наиболее слабом месте

1:50000


Таблица 2 - Характеристика геометрического нивелирования 4-го класса

Элементы характеристикиПоказатели


Периметр полигона, длина линий, не более, км

50

Допустимая невязка в полигонах и по линиям, мм

20ÖL


Плановая привязка производилась прохождением не свободного замкнутого полигонометрического хода от опорных пунктов государственной геодезической сети (по точности соответствующего полигонометрии 1 разряда), с последующим геометрическим нивелированием 4 класса по межевым знакам.

Метод полигонометрии представляет себя сеть созданную в виде одиночных ходов, проложенными между двумя опорными пунктами, или систем ходов с узловыми точками - пунктами более высокого класса точности.

Таблица 3 - Характеристика полигонометрии 1 разряда

Элементы характеристики

Показатели

Предельная длина хода, км

5

Предельный периметр хода, км

15

Длина сторон хода, км

0,12-0,8

Число сторон в ходе, не более

15

Предельная относительная невязка хода

1:10000

Средняя квадратическая погрешность измерения угла по невязкам в ходах и полигонах, сек

5

Предельная угловая невязка хода или полигона, сек, где n - число углов в ходе или полигоне

10Ön


Работы по закладке маркшейдерских пунктов опорной сети выполняются в три этапа: подготовительные, полевые и камеральные.

А. Подготовительные работы состоят из сбора и обработки материала (план местности, координаты пунктов)

Б. Полевые работы включают в себя:

1рекогносцировочное обследование участка работ,

2закладку пунктов маркшейдерской опорной сети,

3определение положения пунктов маркшейдерской опорной сети.

Рекогносцировочное обследование участка работ проводится с целью нахождения на местности исходных пунктов государственной геодезической сети определения видимости, а также возможных проходов и проездов для использование спутниковой геодезической аппаратуры при создании планово-высотного съемочной обоснования.

Закладка пунктов маркшейдерской опорной сети выполняется буровым способом при помощи УРБ-2А - 2. В скважину длиной 3,20 м и диаметром 110 мм закладывается реперная труба длиной 3,0 м и диаметром 50 мм с якорем, после чего производится бетонирование.

В. Камеральные работы состоят из:

4обработки результатов полевых измерений,

5составления технического отчета.

Обработка результатов полевых измерений производится на ПК в программном комплексе CREDO Dat.

CREDO DAT - программа автоматизации камеральной обработки данных инженерно-геодезических изысканий.

Решаемые задачи:

6импорт данных с электронных регистраторов и GPS-систем, текстовых файлов свободного формата;

7контроль, входных данных по точности измерений на нормативные допуски;

8строгое уравнивание планового-высотного обоснования с оценкой точности;

9обработка тахеометрической съекмки с формированием топографических объектов и их атрибутов по данным полегово кодирования;

10поектирование опорных геодезических сетей; расчет обратных геодезических задач в различных видах с выдачей ведомостей;

11печать чертежей графических документов и планшетов.

Программа соответствует требованиям нормативных документов по состоянию на 01 июля 2003г. СП 11-104-97 «Инженерно-геодезические изыскания для строительства».

Полученные невязки должны находиться в пределах допуска инструкций, не ниже полигонометрии 1 разряда и нивелирования 4 класса.

.1.2 Съемочные сети

Маркшейдерскими съемочными сетями на карьерах называют сеть пунктов, равномерно расположенных на поверхности и внутри карьера, используемых для съемки горных выработок и решения различных горнотехнических задач. Съемочные сети создают на основе пунктов опорных сетей. Число пунктов съемочных сетей состоит из основных пунктов и определяемых в дополнение к ним съемочных точек. Определение пунктов и точек съемочного обоснования в пространстве включает расчет плановых координат и высотных отметок. Как правило, решение этих двух независимых задач осуществляется одновременно.

Выбор способа и схемы расположения пунктов и точек съемочного обоснования зависит от размеров, конфигурации, глубины карьера, системы разработки и рельефа местности. Количество пунктов съемочного обоснования, включая и пункты опорных сетей, на карьере может быть различным, и число их определяется исходя из методов и масштаба съемки.

Количество основных пунктов определяется в процессе рекогносцировки, съемочных точек в процессе съемки, в зависимости от способа и масштаба съемки и сложности контуров, но во всех случаях должно быть обеспечено соблюдение оптимальных параметров применяемого метода съемки, например, удаленность снимаемого объекта (пикета) от прибора при тахеометрическом методе съемки.

Средние квадратические погрешности положения пунктов съемочного обоснования относительно ближайших пунктов опорных сетей не должны превышать 0,4 мм на плане в принятом масштабе съемки при определении плановых координат и 0,2 м по высоте.

.1.3 Съемочная сеть на карьере

Съемочная сеть на карьере закреплена постоянными и временными центрами. Постоянные центры (основные пункты) закреплены в местах, обеспечивающих длительную их сохранность для многократной съемки (межевые знаки). Это нерабочие уступы, старые устоявшиеся внутренние и внешние отвалы. Временные центры (съемочные точки) закреплены в границах рабочей части карьера, в том числе на рабочих уступах и на новых отвалах и используются для небольшого количества съемок. Конструкция постоянных знаков представляет собой металлический центр (труба, рельс, стержень), забетонированный в скважину или в котлован на глубину, превышающую глубину промерзания на 0,5 м, но не менее I м. Центры временных знаков - забивные из металла или деревянных кольев в зависимости от крепости пород - забиваются вровень с поверхностью земли на глубину 0,2 - 0,5 м.

Для определения плановых координат постоянных и временных центром съемочного обоснования на карьерах существует несколько способов, которые можно разделить на две группы:

-      Широко распространенные способы, применяемые практически для любых горно-технических условий: аналитические сети (в виде цепочки треугольников триангуляции, трилатерации), теодолитные ходы, геодезические засечки, полярный способ.

-        Способы для специфических условий, их применение ограничено рельефом местности, геометрическими размерами и формой карьера: разбивка прямоугольной сетки и профильных линий, применение технологии дифференциальной GPS для определения координат съемочной точки.

Наиболее оптимальный на ДСПМК-АРТИ камня № 4 является способ обратной геодезической засечки.

.1.3.1 Геодезические засечки

Геодезические засечки - способ определения координат отдельных пунктов по необходимому числу измеренных угловых и линейных величин.

Основными элементами вычисления засечек являются решения треугольников. В зависимости от методики измерений и вычислений геодезические засечки называются: прямая, обратная (задача Потенота), обратная по известным пунктам и вспомогательной точке (задача Ганзена), линейная.

Расчет координат определяемых пунктов ведется из двух треугольников в прямой засечке и из двух вариантов - в обратной. За окончательные координаты принимаются средние их значения. Допустимое расхождение из двух решений не должно превышать 0,6 мм на плане в масштабе съемки. Углы между линиями при определяемом пункте на исходные не должны быть менее 30° и более 150°.

Расстояния между исходными пунктами и определяемым не должны превышать 1, 2,3 км соответственно в масштабах съемки 1:1000,1:2000,1:5000.

Обратная засечка - способ определения координат пункта съемочного обоснования, по трем исходным пунктам.

Засечка значительно сокращает объем полевых работ по сравнению с прямой, т.к. измерение углов b1, b2, b3, проводится непосредственно в определенном пункте Р. на исходные I, II, III, IV.

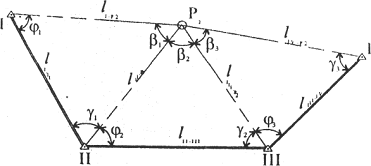

Рисунок 1 - Обратная геодезическая засечка

Расчет обратной засечки начинается с определения средней квадратической погрешности положения пункта Р относительно исходных с целью выбора наиболее выгодной формы треугольников. Для этого используют сводный план карьера в наиболее мелком масштабе. На плане отмечают предполагаемое положение определяемого пункта Р и проводят на правления на исходные опорные пункты, видимые с определяемого.

Из всех возможных вариантов предполагаемых треугольников обратной засечки выбирают те, у которой сумма углов j+g отличается от 0° или 180° не менее 30°.

По каждому варианту засечки, включающему три исходных пункта (два треугольника), среднюю квадратическую погрешность положения определяемого пункта вычисляют по формуле:

 (1)

где mb - средняя квадратическая погрешность измерения углов b, (mb £ 15²)

l - длины соответствующих сторон.

Формула составлена для первого варианта из двух треугольников, включающих три пункта I, II, III.

Значение углов j1, g2 берется с плана с точностью до 1°, длины сторон до 0,1 км.

Вычисление координат Р производится по двум вариантам засечек, имеющих Мр, не более 0,3 мм на плане.

Решение обратной засечки

Так как измерения производились тахеометром Sokkia SET 530 R, имеющий обратную засечку в стандартном наборе выполняемых задач тахеометром, вычисление координат съемочной точки производились непосредственно в поле, оценка точности обратной геодезической засечки отслеживалась в программе пост обработки Credo_DAT.

Вычисление высот пунктов съемочного обоснования

Высотное обоснование маркшейдерских съемок в карьере создавалось одновременно с плановым.

Определение плановых координат при использовании тахеометра сопутствовалось определением высотной отметки этого пункта. Используемый способ определения высотной отметки в тахеометре - тригонометрическое нивелирование.

Производство тригонометрического нивелирования включает измерение вертикального угла d, наклонного расстояния l, высоты инструмента i, высоты сигнала (вешки с отражателем) .

Превышение определялись по формуле:

DZ=d×tg d + f + I - v =l×sin d + f +I - v, (2)

где d - горизонтальное расстояние,

l - наклонное расстояние между пунктами, м

f - поправка за кривизну земли и рефракцию

Поправки в превышение вводились автоматически, единственным необходимым вводимым параметром являлось атмосферное давление в мм ртутного столба.

Расхождение в превышениях не превышало допустимое, равное 100мм×ÖL, км.

.2 Маркшейдерское обеспечение проходки траншеи

Маркшейдерские работы, связанные с проведением въездных и разрезных траншей и съездов тем или иным способом, заключаются в следующем:

-      перенесение в натуру проектной оси выработки, ее поперечных сечений и высотных отметок (профиля почвы выработки);

-        контроль правильности проведения выработок по заданному направлению, сечению и высотным отметкам;

-        определение подлежащих выемке и фактически вынутых объемов пород.

-        основанием для проведения капитальных вскрывающих месторождение выработок является утвержденный проект:

-        генеральный план карьера;

-        планы въездных и разрезной траншей, в которых должны быть указаны числовые значения координат x, y, z устья траншеи, дирекционные углы осей и поворотные углы, радиусы кривых, высотные отметки почвы траншеи или начальная отметка и руководящий уклон;

-        поперечные сечения траншей.

Съемка траншеи

Главной задача съемки - определение уклона траншеи и соотношение его с проектом. Уклон траншеи не должен превышать 0.08.

Съемка производилась тахеометром по пикетам (10-50м), расположенным по оси траншеи, дальнейшая обработка съёмки велась в программе Credo DAT. По результатам измерений построен продольный профиль по оси траншеи (предоставлен в Приложении В).

.3 Маркшейдерское обеспечение БВР

При открытой разработке скальных и полускальных пород полезного ископаемого их отделения от массива уступа осуществляют массивными взрывами с помещением зарядов ВВ в предварительно пробуренные вертикальные скважины, располагаемые сериями на верхней площадке уступа в 1-2 и более рядов, параллельных верхней бровке.

Задачей маркшейдерской службы горного предприятия при ведении буровзрывных работ является обеспечение проекта буровзрывных работ графической документацией, геодезической основой для перенесения проектного положения взрывных выработок в натуре, контролем геометрических элементов взрывных выработок, а также количественных и качественных оценкой производственного взрыва.

Буровзрывные работы предназначены обеспечить:

-      заданную степень дробления горных пород для последующих погрузки в транспортные сосуды и транспортировки;

-        минимум отклонений от заданных высотных отметок площадок уступов, их размеров и формы поверхности;

-        заданные форму и угол откоса уступа, возможность безопасного бурения и заряжания последующих скважин;

-        кучность развала взорванных пород, заданные его размеры и форму, удобные для выемочно-погрузочных работ;

-        достаточный объем взорванных пород для бесперебойной и высокопроизводительной выемки и погрузки;

-        высокие экономичность, производительность и безопасность горных работ.

Проведение взрывных работ практически невозможно без участия маркшейдера, поскольку по каждому блоку до и после взрыва необходимы:

-      проведение детальной маркшейдерско-геологической съемки и составление крупномасштабного плана участка взрывания

-        составление разреза по оси расположения взрывных скважин с расчетом их глубин, перебура и ЛНС ( Приложение Д);

-        съемка фактического положения пробуренных скважин с точным определением глубин их и перебуров, положения трасс скважин относительно верхней и нижней бровок откоса уступа;

-        детальная маркшейдерская съемка результата взрывания, составление графической и отчетной документации и заключения об эффектности взрыва

Для составления проекта буровых работ выполняют съемку подготавливаемого к взрыву участка и составляют план в масштабе 1:1000 или 1:500 (см. приложение Г). На плане изображается положение верхней бровки уступа и границу откоса на нижней площадке уступа, отметки нижней и верхней площадок уступа. План сопровождается вертикальными разрезами по уступу, перпендикулярными к его бровке.

На плане наносят положение взрывных скважин. После чего выносятся в натуру положение скважин. Если взрывные работы проходят на незащищенном откосе уступа, скважины выносятся при помощи прибора, а при зачищенном - только первую и последнюю из них. Вынос проекта осуществляется полярным способом. Углы откладываются с точностью до 5¢, расстояния до 0,1 м. Погрешность выноски взрывных выработок не должна превышать 0,2 м.

Отметки устьев взрывных выработок определяют тригонометрическим нивелированием.

По результатам разбивки скважин составляют проект их бурения, в которой указывают для каждой скважины ее основные элементы.

Если взрывные работы пройдены с нарушением проекта, маркшейдер их бракует. При нарушении норм безопасности или эксплуатации проект взрыва не оформляется. После проведения взрыва выполняют съемку взорванного блока, по которой определяют фактический выход взорванной горной массы, коэффициент разрыхление, степень дробления пород, величину развала и др.

Определение фактического объема взорванной массы

Объем вынутой горной массы в карьере определяется по результатам маркшейдерской съемки с целью контроля за выполнением годового плана и учета движения запасов, потерь.

А. Оперативный (статистический) учет

Выполняется по числу отгруженных транспортных сосудов и средней массе (объему) в одном сосуде или по результатам взвешивания всех транспортируемых горных пород.

Подсчет числа транспортных сосудов, отгруженных с каждого участка (экскаватора), ведет диспетчерская служба карьера.

Объем отгруженной горной массы определяется по формуле:

V=N *Vп*k (3)

где N - число емкостей, подсчитанное диспетчерской службой;

Vп - паспортный объем емкости

k - коэффициент загрузки емкости.

Б. Маркшейдерский учет

Подсчет объемов взорванной породы выполняется по основании съемки взорванной породы. Определение объема по результату съемки производится в CREDO Ter двумя способами:

-      Способом объемной палетки («сетка»):

является наиболее точный метод, объем вычисляется при минимум двух положениях палетки и за окончательный результат берут среднее из всех определений.

-      Способом правильных геометрических фигур («контур»):

является менее точный способ, позволяющий представить подсчитываемый объем в виде правильных геометрических фигур, для увеличения точности размер треугольников заранее устанавливается в предподготовке CREDO Ter и желательно наименьший.

При контрольном подсчете объема расхождение между независимыми подсчетами не должно превышать 1% определяемого объема.

Если происходит разногласия выходящие за допуски сравнения оперативного и маркшейдерской то принимают результаты по маркшейдерской съемки.

CREDO Ter - программа создания и инженерного использования топографических крупномасштабных планов в виде моделей местности

Решаемые задача:

-      обработка результатов топографической съемки и сканирование картографических материалов;

-        создание, отображение, использование цифровых моделей рельефа и ситуации;

-        проектирование трасс линейных сооружений;

-        формирование данных для продольных и поперечных топографических профилей (разрезов) инженерных сооружений;

-        расчет объемов между двумя поверхностями;

-        создание топопланов.

Программа соответствует требованиям нормативных документов по состоянию на 01 июля 2003г. СП 11-104-97 «Инженерно-геодезические изыскания для строительства».

.4 Маркшейдерская съемка карьеров

Детальная планово-высотная съемка горных работ, а также других объектов в карьере и прилегающей территории разрабатываемого месторождения является одной из важнейших задач. Она осуществляется периодически в целях полного динамического графического изображения и систематического учета всех видов работ, производимых с момента проектирования, во время строительства и эксплуатации предприятия до полной ликвидации его.

Объектами и элементами детальной маркшейдерской съемки на карьерах являются:

-      Рельеф и ситуация земной поверхности;

-        Устья и трассы дренажных выработок и водоотводных канав;

-        Транспортные пути (оси, бровки выемок и насыпей);

-        Горнотехнические и гражданские сооружения, здания и коммуникации (ЛЭП, линии связи, водопроводы);

-        Постоянные и временные породные отвалы;

В горных выработках карьера:

-      Поверхности горизонтов (рабочие площадки и бермы);

-        Верхние и нижние бровки вскрышных и добычных уступов, въездных и разрезных траншей и съездов, неровности на их откосах;

-        Устья взрывных дренажных скважин и выработок;

-        Оползни;

-        Внутрикарьерная ситуация (транспортные пути, ЛЭП, трубопроводы, диспетчерские будки, укрытия и др.)

-        Постоянные внутренние, а также временные породные отвалы (на рабочих площадках и откосах уступов).

Назначением съемки является систематическая количественная и качественная оценка, а также учет и контроль основных видов работ, осуществляемых предприятием в соответствии с проектом разработки.

Срок выполнения детальной маркшейдерской съемки согласно межотраслевой инструкции для карьеров строительного материала общего пользования регламентирует: не реже двух раз в год.

По некоторым видам работ (буровзрывным, горнокапитальным, транспортно-путевым, строительно-монтажным, дренажным), выполняемым по генеральному плану или соответствующим техническим проектом, маркшейдерские работы осуществляют несколькими этапами в различные сроки. Детальная маркшейдерская съемка таких объектов является последним контрольно-завершающим этапом.

Произведенные работы

Последняя съёмка на карьере проводилась более полугода назад, на основании этого карьер нуждался в детальной съемке изменений, которую мы проводили, объектами которой являлись:

Транспортный путь (ось, бровка выемки и насыпи);

Постоянные и временные породные отвалы (склады готовой продукции) - предоставлены в Приложении Е;

Верхние и нижние бровки вскрышных и добычных уступов (отработанных уступов) - предоставлены в Приложении Ж;

Пикеты при съемке были заложены на всех характерных точках контуров и поверхностей. Расстояние между пикетами на бровках уступов при производимой съемке в масштабе 1:1000 не превышали 20 м.

Расхождение контуров на границах участков съемки с различных пунктов съемочного обоснования не превышали 1 мм на плане для четких контуров и 1,5 мм - для нечетких контуров.

Расхождение высот пикетов не превышали 0,4 м.

На каждой станции составлялся абрис и фотография ситуации местности, на абрисе показывалось положение бровок уступов и других объектов съемки.

Высоты пикетов и горизонтальные проложения после вычисления округляли до дециметров. Погрешность нанесения пикета на план не превышала 0,5 мм.

В основе тахеометрической съемки использовалась возможность получения планово-высотного положения точки одним визированием зрительной трубы тахеометра. Это достигалось путем определения расстояния от инструмента на съемочном пункте-станции до определяемой точки и превышения пикетной точки относительно станции. Для получения превышения осуществлялось нивелирование наклонным лучом.

Технология тахеометрической съемки с использованием тахеометра Sokkia SET 530 R и ее дальнейшая обработка

После съемки осуществлялась:

. Трансляция данных с тахеометра на персональный компьютер (полевой ПК).

. Обработка измерений в программе пост обработки CREDO DAT 3 (технология обработки описана в пункте 3.4.1.1.1).

. Отрисовка, создание шаблона чертежа в программе CREDO ТОПОПЛАН (технология создания цифровой модели карьера и шаблона чертежа по результатам произведенной съёмки описана в пункте 3.4.1.1.2)

. Редактирования чертежа в программе AutoCAD 2007, с формированием рабочего проекта в формате DWG.

. Нанесение результатов съёмки на имеющийся план карьера, ранее созданный главным маркшейдером Чиняевым Н. М., ныне являющимся нашим руководителем производственной практики на предприятии.

. Создание чертежа - план карьера с внесенными изменениями согласно стандартам оформления, принятым на данном предприятии.

Технология камеральной обработки с использованием программы пост обработки CREDO DAT 3

Система CREDO DAT предназначена для автоматизации камеральной обработки полевых измерений при создании и реконструкции государственных опорных, городских, межевых сетей, инженерных изысканий, геодезическом обеспечении строительства и землеустройства.

Исходными данными являются: файлы электронных регистраторов (современных электронных тахеометров и спутниковых систем, рукописные журналы измерения углов, линий и превышений, координаты и высоты исходных точек, рабочие схемы сетей и расчетов, растровые файлы картографических материалов.

Порядок обработки данных тахеометрической съемки в CREDO DAT:

–      Данные из тахеометра передаются в программу CREDO DAT.

–       Вводятся и редактируются табличные данные, включая работу с буфером обмена для станций, ходов, пунктов, векторов ГНСС и отдельных измерений, отключение/восстановление пунктов и измерений;

–       Производится предварительная обработка измерений, учет различных поправок - атмосферных, за влияние кривизны Земли и рефракции, переход на поверхность относимости. Редуцирование направлений и линий на эллипсоид, плоскость в поперечно-цилиндрической проекции Меркатора в необходимой системе координат;

–       Выявляются, локализуются и нейтрализуются грубые ошибки в исходных данных, линейных угловых измерениях и нивелировании автоматически (Lp-метрика), в диалоговом режиме (трассирование);

–       Уравниваются геодезические построения с учетом ошибок исходных данных;

–       Рассчитывается обратная геодезических задача в различных видах с выдачей ведомостей;

–       Проектируется опорная геодезическая сеть (в том числе с учетом ошибок исходных пунктов), выбирается оптимальная схема сети, необходимые и достаточные измерения, подбор точности измерений;

–       Производится интерактивное формирование точечных, линейных и площадных топографических объектов и их атрибутов по данным полевых абрисов;

–       Создаются ведомости и каталоги, выдача их производится в принятой форме. Настройка выходных документов применяется согласно национальным стандартам или стандартам предприятия (ведомости результатов тахеометрической съёмки предоставлены в Приложениях №№2-5)

–       Создаются чертеж и/или планшет (1:500-1:5000), схема планововысотного обоснования в принятых или настраиваемых условных обозначениях, полное оформление в чертежной модели и печать графических документов;

–       Результаты камеральной обработки экспортируются в формате CREDO ТОПОПЛАН.

Технология создания цифровой модели карьера и шаблона чертежа по результатам произведенной съёмки в программе CREDO ТОПОПЛАН

Программа CREDO ТОПОПЛАН имеет следующее назначение: создание цифровой модели местности инженерного назначения, выпуск планшетов и чертежей топографических планов. По области применения включает в себя: полосные и площадные инженерные изыскания объектов промышленного, гражданского и транспортного строительства, подготовка информации для кадастровых систем (наземные методы сбора), ведение дежурных планов, землеустроительные работы, исполнительные съемки.

Исходными данными для работы системы ТОПОПЛАН являются результаты обработки материалов соответствующих измерений программными продуктами, представленные на электронных носителях, а также полевые материалы в виде абрисов, схем и т.д. Система ТОПОПЛАН обеспечивает возможность создания и редактирования геометрических элементов: точек, прямых, окружностей, полилиний и других.

Цифровая модель ситуации (ЦМС) в системе ТОПОПЛАН является цифровым представлением топографических объектов местности. Это представление включает геометрическое описание объектов в виде набора точек и полилиний, определяющих их положение и границы, их отображение условными знаками и семантическое описание набора характеристик, состав которых задан в классификаторе. Наполняется и редактируется классификатор посредством специального редактора, с помощью которого в классификаторе осуществляется создание новых типов и редактирование имеющихся топографических объектов.

Подготовка графических документов создаваемых на основе построенных цифровых моделей местности в системе ТОПОПЛАН, осуществляется в Чертежной модели. Чертежная модель (ЧМ) имеет свое меню, в котором содержатся команды геометрических построений и команды редактирования элементов чертежа

Порядок выполнения построения ЦММ в CREDO ТОПОПЛАН :

создается новый проект;

создается поверхность;

расставляются точки тахеометрической съемки;

создаются горизонтали с предварительно установленными необходимыми свойствами и требованиями;

выполняется построение площадных топознаков с итоговым получениям ситуации местности;

 на последнем этапе чертеж дополняется необходимыми данными оформления (название чертежа, рамка, штамп чертежа с необходимыми атрибутами, наименование системы координат и высот, таблица с координатами и абсолютными высотами точек теодолитного хода, масштаб и сечение рельефа, площадь съемки) и выводится в необходимом электронном формате (DHF) для дальнейшей работы с полученным чертежом в программе AutoCAD.

.5 Подсчет объемов

Проверку достоверности отчетных данных по добыче выполняют один раз в год контрольным подсчетом объемов по карьеру.

Если для месячных отчетов принимают данные оперативного учета, то для проверки их достоверности дополнительно выполняют подсчет объемов, руководствуясь следующими положениями:

-      при разработке пород с предварительным взрыванием на зачищенный откос уступа, если взорванные породы отгружают больше чем за месяц, контрольный подсчет объема вынутых пород выполняют по блокам после завершения отгрузки пород.

Контрольный подсчет объемов выполняют по планам горных выработок и разрезам, пополненным на конец отчетного периода.

Расхождение между объемом, принятым учеты за год, и объемом по контрольному подсчету не должны превышать значений приведенных ниже.

Допустимая относительная разность объемов вынутых пород при контрольном подсчете 6%.

В соответствии с пунктами №12, 41 «Инструкции по маркшейдерскому учету объемов горных работ при добыче полезных ископаемых открытым способом» (РД 07-604-03) Разность между объемом горных пород, опрделенным по контрольному подсчету, и соответствующим объемом, принятым в отчетах за контролируемый период не должна превышать значения, вычисленного по формуле:

|Vk-Vо|£ 0.015×sVдоп×Vk (4)

где Vk - объем горных пород, определенный по контрольному подсчету, м3;

Vo - объем принятый в отчетах за контролируемый период, приведенный к объему в целике, м3;

sVдоп (%) - допустимая погрешность определения объема.

sVдоп = 1500/ÖV (5)

где V - объем вынутых горных пород, приведенный к объему в целике, м3;

Vo = V1/Kр, (6)

где V1 - объем вынутых горных пород, принятый в отчетах за контролируемый период, м3;

Кр - коэффициент разрыхления.

Подсчет объемов производится двумя независимыми способами в CREDO_Ter, расхождение между которыми не должно превышать 1%.

Если по карьеру разность объемов грунта определенным по контрольному подсчету и соответствующим объемом, не превышают допустимого значения, следовательно, к оплате предъявляется объем принятым согласно оперативному (статистическому) учету.

.6 Движение запасов, потери

Данные предоставлены в таблицах ниже

Категория запасов

Утвержденные балансовые запасы тыс.м3

Запасы по состоянию на 01.01.06, тыс.м3

Движение запасов За 2006г. тыс.м3

Остаток балансовых запасов на 01.01.07г. тыс.м3




добыча

потери


А В С А+В+С

164,0 326,0 371,0 861,0

164.0 326,0 371,0 861,0

- - - -

- - - -

164.0 326,0 371,0 861.0


Балансовые запасы по состоянию на 01.01.2007 г. в пределах горного отвода (6,2 га) составляют 861,0 тыс. м3. Промышленные запасы по состоянию на 01.01.2007 г. составляют 809,0 тыс. м3.

Расчет потерь произведен в соответствии с "Отраслевой инструкцией по определению и учету потерь нерудных строительных материалов при добыче", г.Тольятти, ВНИИнеруд, 1974 г и представлен в таблице .

Таблица 5 - Проектные потери

Наименование

Показатели


м3

% /0

I класс. Общекарьерные потери (потери под въездной траншеей) II класс. Эксплуатационные потери, всего:

25,3 9,2

2,9 1,0

Группа 1. Потери полезного ископаемого, отделенного от массива, всего в т.ч. - при выемке совместно со вскрышными породами (слоем 0.1 м), Кп 1. при совместной выемке и смешивании с некондиционным сырьем 2. при буровзрывных работах (согласно ОНТП 18-85, табл.2. 13), Кв 3. в местах погрузки, транспортирования (согласно ОНТП 18-85, табл. 2.13), Кт

 9,2 3,9 2,2 3,1

 1,0 0,4 0,25 0,35

Всего проектных потерь:

34,5

3,9/3,6


Примечание: 1. Потери при БВР и потери в местах погрузки, разгрузки и транспортировки учитываются при определении годовой производительности карьера.

. За выемочную единицу принят уступ высотой 7 м.

3.7 Маркшейдерская документация

Горное предприятие должно иметь предусмотренную настоящей Инструкцией обязательную маркшейдерскую документацию, состоящую из журналов измерений, вычислительной и графической документации.

Изменения в перечень обязательной документации, могут быть внесены по согласованию с органами Ростехнадзора.

Дополнительная документация устанавливается вышестоящими организациями.

Документация, составленная в соответствии с требованиями ранее действовавших «Технической инструкции по производству маркшейдерских работ» и «Единых условных обозначений для маркшейдерских планов и геологических разрезов», пересоставлению не подлежит.

Маркшейдерская документация хранится у фирмы осуществляющей маркшейдерское обеспечение на Малодегтярском месторождении (по окончанию договора - работ, вся исходная документация должна быть возвращена заказчику - Артинская ДСПМК. Порядок учета хранения и пользования документацией регламентируется специальными инструкциями. При консервации и ликвидации горного предприятия документация, подлежащая постоянному хранению, передается вышестоящей организации в соответствии с «Инструкцией о порядке консервации и ликвидации горнодобывающих предприятий».

Журналы измерений, вычислительная и графическая документация проверяются главным маркшейдером горного предприятия периодически, а при ведении горных работ вблизи и в пределах опасных зон и при ответственных сбойках выработок - сразу после выполнения работ.

Ответственность за полноту, достоверность и сохранность документации, за своевременное ее составление или пополнение в соответствии с требованиями настоящей Инструкции несет главный маркшейдер. Ответственность за обеспечение необходимых условий хранения и использования документации несет руководитель горного предприятия.

Документацию, утратившую свое значение, периодически можно уничтожать с разрешения вышестоящей организации и по согласованию с местными органами Ростехнадзора, о чем составляется акт комиссией в составе главного инженера, главного маркшейдера и главного геолога предприятия.

3.8 Планирование вскрышных и добычных работ

.8.1 Режим работы по вскрышным и добычным работам

Режим работы по добыче - круглогодовой 355 дней в 1 смены по 12 часов каждая, по вскрыше сезонный 180 дней в 1 смену по 12 часов.

Годовой баланс рабочего времени 355 рабочих дней.

.8.2 Вскрышные работы

Вскрытие месторождения произведено въездной траншеей внутреннего заложения с поверхности (отметка 326,2м) в районе разведочной скважины 5 вдоль южного борта к разведочной скважине 20, затем вдоль восточного борта к скважине 19 на отметку нижнего горизонта отработки и подсчетов запасов 305м, с устройством авто съездов на рабочие горизонты 319м и 312м.

При этом, для отработки наиболее разведанных запасов категории А в первую очередь предусмотрена проходка временного авто съезда с горизонта 319м на горизонт 312м в направлении с востока на запад, параллельно авто съезду по первому (верхнему) горизонту.

.8.3 План производства

Месторождение известняков предназначены для производства товарного щебня фракции 20-70мм и 5-20мм, отсев 0-5мм, ГОСТ 25607-83.

Таблица 6 - Годовой план вскрышных и добычных работ

Наименование работ

Единица измерения

Всего на 2015 год

План на 2015 год




в том числе по кварталам




1

2

3

4

Вскрышные работы

тыс. м3

5,6

1,2

1,6

1,6

1,2

Добычные работы

тыс. м3

42,0

8,0

13,0

13,0

8,0


.8.4 Календарный план добычных работ

Объем горных добычных работ с разбивкой по горизонтам и кварталам пропорционально выпуску товарной продукции планируется следующий в тыс. м3

Таблица 7 - Календарный план добычных работ

Наименование уступов

Единица измерения

План на 2015 год



в том числе по кварталам



1

2

3

4

320

тыс. м3 тыс.т

4,0 9,04

0,0 0,0

0,0 0,0

0,0 0,0

315

тыс. м3 тыс.т

4,0 9,04

13,0 29,38

0,0 0,0

0,0 0,0

309

тыс. м3 тыс.т

0,0 0,0

0,0 0,0

13,0 29,38

0,0 0,0

307

тыс. м3 тыс.т

0,0 0,0

0,0 0,0

0,0 0,0

8,0 0,0

Всего

тыс. м3 тыс.т

8,0 18,08

13,0 29,38

13,0 29,38

8,0 18,08

Потери грунта планируются в соответствии с проектом разработки следующие:

Таблица 8 - Потери грунта

Наименование карьера

План на 2015 год


Добыча, тыс. м3/тонн

Потери



тыс. м3/тонн

%

Карьер известняков

42,0/94,92

0,23/0,52

0,55


.8.5 Производительность и срок службы карьера

Производительность карьера согласно техническому заданию на 2015 год: по добыче известняков должна обеспечить получение на дробильно - сортировочной установке 42 тыс. м3 щебня (ГОСТ 25607-83) в год.

Производительность карьера по добыче исходной горной массы определена согласно качественно - количественной схеме переработки сырья и материального баланса по выходу щебня фракции 20 - 70 мм (62%), 5 - 20 мм (25%) и отсева фракции 0 - 5 мм (13%) и составляет 94,92 тыс. тонн в год или 42,0 тыс.м3 (в плотном теле).

С учетом потерь при буровзрывных работах (0,25%) и потерь при транспортировке сырья (0,3%) объем добычи исходной горной массы известняков составит:

,0 тыс.м3 / 1,0055 = 41,77 тыс.м3

Из указанной исходной горной массы известняков на ПДСУ будет получено:

щебень фр. 20 - 70 мм - 30,83 тыс.м3 (62%);

щебня фр. 5 - 20 мм - 12,43 тыс.м3 (25%);

отсев фр. 0 - 5мм - 6,47 тыс.м3 (13%).

Щебень фр. 20 - 70 мм используется на строительстве автодорог и их ремонте, щебень фр. 5 - 20 мм подлежит временному хранению в спецотвале, отсев 0 - 5мм - реализуется на сторону.

При планируемых на 2015 год объемах производства, срок эксплуатации месторождения составит:

809,0 тыс.м3 / 42,0 тыс.м3 = 19 лет

Календарная разбивка вскрышных добычных работ отображена в Приложении Ж.



.9 Лицензия на производство маркшейдерских работ


Маркшейдерское дело - это отрасль горной науки и техники, предметом которой является изучение, на основе натурных измерений и последующих геометрических построений структуры месторождения, формы и размеров тел полезного ископаемого в недрах, размещения в них полезных и вредных компонентов, свойств вмещающих пород, пространственного расположения выработок, процессов деформации пород и земной поверхности в связи с горными работами, а также отражение динамики производственного процесса горного предприятия. Работы выполняются с помощью маркшейдерских приборов. Данные синтезируются в горной графической документации, представляющей собой чертежи, полученные методом геометрической проекции.

Лицензируемая деятельность включает в себя выполнение следующих работ и услуг:

а) пространственно-геометрические измерения горных разработок и подземных сооружений, определение их параметров, местоположения и соответствия проектной документации;

б) наблюдение за состоянием горных отводов и обоснование их границ;

в) ведение горной графической документации;

г) учет и обоснование объемов горных разработок;

д) определение опасных зон горных разработок, а также мер по охране горных разработок, зданий, сооружений и природных объектов от воздействия работ, связанных с пользованием недрами, проектирование маркшейдерских работ.

Срок действия лицензии: бессрочно.

Срок получения лицензии: 45 дней

.9.1 Требования к получению лицензии

Требования и условия на проведение деятельности по производству маркшейдерских работ:

·           наличие работников, имеющих высшее образование по специальности

·              повышение квалификации работников, осуществляющих маркшейдерские работы, не реже 1 раза в 3 года;

·              наличие работников, аттестованных в области ПБ и охраны недр;

·              наличие нормативной, методической, технической и технологической документации, необходимой для осуществления деятельности по производству маркшейдерских работ;

·              организация производственного контроля за соблюдением требований промышленной безопасности и охраны недр при производстве маркшейдерских работ;

·              наличие оборудования для производства маркшейдерских работ;

·              применение лицензиатом при маркшейдерских съемках приборов, инструментов и средств измерений, прошедших в соответствии с законодательством РФ метрологическую поверку (калибровку) или аттестацию;

·              своевременное определение лицензиатом опасных зон, их учет и нанесение на горную графическую документацию, а также своевременное уведомление руководителей организаций, ведущих работы, связанные с пользованием недрами, о приближении горных работ к таким зонам;

·              своевременное производство лицензиатом инструментальных наблюдений в рамках реализации мер по охране зданий, сооружений и природных объектов от вредного влияния горных разработок и прогнозирование опасных ситуаций;

·              проведение лицензиатом работ в соответствии с согласованной в установленном порядке проектной документацией на производство маркшейдерских работ;

·              соблюдение лицензиатом установленных нормативов точности осуществления инструментальных наблюдений;

·              иные требования, установленные нормативными правовыми актами ("О недрах", ФЗ «О промышленной безопасности опасных производственных объектов», "Об обеспечении единства измерений" в области производства маркшейдерских работ.

Для получения лицензии на производство маркшейдерских работ необходимы документы в соответствии с пунктом 1 статьи 9 Федерального закона "О лицензировании отдельных видов деятельности", а так же дополнительно:

·           перечень имеющихся оборудования, приборов и средств измерения, необходимых для производства маркшейдерских работ;

·              копии документов, свидетельствующих об организации юридическим лицом производственного контроля за соблюдением требований промышленной безопасности и охраны недр при производстве маркшейдерских работ;

·              перечень имеющейся нормативной, методической, технологической и технической документации, используемой при производстве маркшейдерских работ;

·              копии документов (дипломов, аттестатов, удостоверений), подтверждающих квалификацию работников, осуществляющих производство маркшейдерских работ;

·              копии документов подтверждающие стаж работы работников в области осуществления лицензируемой деятельности.

4. ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ

4.1 Мероприятия по безопасности ведения горных работ

Производство горных работ на карьере должно соответствовать следующим требованиям:

4.1.1.         Высота уступа не должна превышать максимальной глубины черпания экскаватора (7,0 м)

4.1.2. Угол откоса рабочего уступа не должен превышать 75˚, угол нерабочего борта при погашении горных работ 65˚.

.1.3.  Ширина рабочей площадки должна обеспечивать размещение горно-транспортного оборудования и быть не менее 24,4 м.

.1.4.  Экскаватор должен располагаться за призмой обрушения (2,8 м) на твёрдом выровненном основании с уклоном, не превышающем допустимого техническим паспортом экскаватора.

.1.5.  Запрещается работа экскаватора под линиями электропередачи.

.1.6.  Запрещается во время работы экскаватора пребывание людей, включая обслуживающий персонал, в зоне действия ковша.

.1.7.  Во всех случаях при погрузке в средства автомобильного транспорта машинистом экскаватора должны подаваться сигналы: “стоп” - один короткий, сигнал “разрешающий подачу транспортных средств под погрузку” - два коротких, сигнал “начало погрузки” - три коротких, сигнал “окончание погрузки и разрешение отъезда” - один длинный.

.1.8.  При погрузке экскаватором автосамосвалов должны выполняться следующие условия:

4.1.9. ожидающий погрузки автосамосвал должен находиться за пределами радиуса действия экскаваторного ковша и становиться под погрузку только после разрешающего сигнала машиниста экскаватора,

4.1.10.        находящийся под погрузкой автосамосвал должен быть заторможен,

.1.11. погрузка в кузов автосамосвала должна производиться только сбоку или сзади, перенос экскаваторного ковша над кабиной автомобиля запрещается,

.1.12. нагруженный автосамосвал должен следовать к пункту разгрузки только после разрешающего сигнала машиниста экскаватора,

4.1.13         . находящийся под погрузкой автосамосвал должен быть в пределах видимости машиниста экскаватора.

4.1.14.        При эксплуатации автомобильного транспорта в карьерах необходимо руководствоваться “Правилами дорожного движения” и “Правилами техники безопасности для предприятий автомобильного транспорта”

4.1.15.       Автосамосвал должен быть технически исправен, иметь зеркало заднего вида, действующую световую и звуковую сигнализацию и освещение

4.1.16.        При погрузке в автосамосвалы общепромышленного назначения (КрАЗ-255, КрАЗ-256), не имеющие защитного козырька, водитель во время погрузки должен покинуть кабину и находиться вне зоны действия ковша экскаватора.

.1.17. При работе автомобиля в карьере запрещается:

- движение автомобиля с поднятым кузовом,

движение задним ходом к месту погрузки при расстоянии более 30 м,

производить запуск двигателя, используя движение автомобиля под уклон,

перевозить посторонних людей в кабине,

оставлять автомобиль на уклонах и подъёмах.

4.1.18.       При устройстве и эксплуатации карьерных автодорог должны соблюдаться следующие условия с учётом требованиям СНиП 2.05.07-91:

- уклон карьерных автодорог и заездов автомобилей не должен превышать 0,08,

все места погрузки и разгрузки, капитальные въездные траншеи и виражи, а также внутрикарьерные дороги (в зависимости от интенсивности движения) в тёмное время суток должны быть освещены,

в зимнее время должна производиться систематическая чистка карьерных автодорог, а на уклонах производиться подсыпка песком или шлаком.

4.1.19.       Постоянный контроль соблюдения правил техники безопасности на горных работах и разработка мероприятий по предупреждению производственного травматизма осуществляется лицами технического надзора, горными мастерами, имеющими право ответственного ведения горных работ. Горные работы на карьере должны производиться в соответствии с планом развития горных работ на 2007 год.

4.1.20.        Перечень особо опасных работ, выполнение которых производится по специальной инструкции с выдачей нарядов-допусков:

а) оборка бортов уступов от навесей "козырьков" вручную и механизированным способом;

б) работа кранов вблизи ЛЭП;

в) монтаж, демонтаж, средний и капитальный ремонт производственного оборудования.

Работы с повышенной опасностью, выполнение которых производится по специальной инструкции с записью в журнале:

а) замена подъемного каната на экскаваторах;

б) ремонтные работы при нахождении на стреле, крыше экскаватора.

4.1.21.       При производстве добычных работ соблюдать необходимую глубину отработки.

4.2 Мероприятия по безопасности при ведении взрывных работ

Взрывные работы проводятся специализированной организацией - участком №9 Уралвзрывпрома по типовому техническому проекту, разработанному и утвержденному этой же организацией.

Перед началом заряжания на границах опасной зоны должны быть выставлены посты, обеспечивающие ее охрану, а люди, не занятые заряжанием, выведены в безопасные места лицом технического надзора.

специально проинструктированные лицом технического надзора, осуществляющего взрывные работы. Посты оцепления должны быть в пределах прямой видимости.

При производстве взрывных работ обязательна подача звуковых, а в темное время суток, кроме того, и световых сигналов для оповещения людей.

Значение и порядок сигналов:

а) первый сигнал - предупредительный (один продолжительный). Сигнал подается перед заряжанием. После окончания работ по заряжанию и удалению связанных с этим лиц взрывники приступают к монтажу взрывной сети;

б) второй сигнал - боевой (два продолжительных). Поэтому сигналу проводится взрыв;

в) третий сигнал - отбой (три коротких), означающий окончание взрывных работ.

Способы подачи и назначение сигналов, время производства взрывных работ должны быть доведены до сведения трудящихся карьера и местных жителей.

Допуск людей к месту взрыва после его проведения может разрешаться лицам технического надзора, осуществляющим непосредственное руководство взрывными работами, только после того, как им будет установлено, что работа в месте взрыва безопасна.

4.3 Мероприятия по охране труда

Все рабочие, поступающие на горное предприятие (в т.ч. и на сезонную работу) должны пройти с отрывом от производства предварительное обучение по технике безопасности в течение трех дней и сдать экзамены по утвержденной программе. Запрещается допуск к работе лиц, не прошедших предварительного обучения.

К управлению горными и транспортными машинами допускаются лица, прошедшие специальное обучение и получившие удостоверение на право управления соответствующей машиной.

Все трудящиеся карьера во время работы должны быть в исправной спецодежде и спецобуви, а также применять в соответствии с указанием правил безопасности и инструкцией по безопасным методам работы исправные индивидуальные приспособления и средства защиты (диэлектрические перчатки, боты, респираторы, каски, очки и т.п.). Предохранительные и защитные средства должны периодически и установленные сроки проверяться.

В помещениях нарядной, на рабочих местах и на путях передвижения людей должны вывешиваться плакаты и предупредительные надписи по технике безопасности, инструкции по безопасным методам работы.

Каждый рабочий долен до начала работы удостовериться в безопасном состоянии рабочего места, проверить исправность предохранительных устройств, инструмента, механизмов и приспособлений, требующихся для работы.

Обнаружив недостатки, которые он лично может устранить, рабочий, не приступая к работе, обязан сообщить о них лицу технического надзора.

Запрещается отдых работников непосредственно в забоях, у откосов уступов, а также вблизи действующих механизмов, на транспортных путях, оборудовании и т.д.

4.4 Промышленная санитария

Все рабочие, поступающие на карьер, должны проходить медицинское освидетельствование, а также периодическое обследование, в соответствии с действующими положениями по охране труда.

Для обслуживания работников проектируемого карьера предусматривается строительство административно - бытового корпуса, оборудованного приборами отопления, освещения, шкафчиками для одежды, душевыми, умывальниками (с мылом), бачком с кипяченой водой, аптечкой первой помощи и т.д.

Температура воздуха в помещении для обогрева должна быть не менее +20°.

На карьере также оборудуется закрытый туалет в соответствии с общими санитарными правилами.

Административно-бытовое помещение и туалет размещаются на промполощалке, удаленные от рабочих мест на расстоянии не более 300 м (см. пп 4.5.).

Доставка пострадавших или внезапно заболевших работников в медпункт осуществляется автобусом (вахтовкой), имеющимся на карьере.

4.5 Объекты вспомогательного, административно-бытового хозяйства

Снабжение горюче-смазочными материалами для обеспечения бесперебойной работы горно-транспортного оборудования на карьере производится из ремонтно-механической производственной базы ДСПМК в п.Арти специальным автотранспортом. Расстояние транспортировки 35 км.

Водоснабжение осуществляется по подземному водопроводу, проложенному от системы водоснабжения д. Малая Дегтярка.

Доставка рабочих на карьер и обратно осуществляется автобусом, находящимся на балансе Артинской ДСПМК.

На промплощадке карьера имеется вагон - обогревалка, служащая местом для отдыха, обогрева и принятия пищи персоналом карьера. Размер полезной площади 12 м2.

Кроме того, имеется вагон - мехмастерская, площадью 12 м2, служащий одновременно мастерской и складом для хранения запчастей и материалов.

5. ОХРАНА НЕДР И ОКРУЖАЮЩЕЙ СРЕДЫ

.1 Охрана окружающей природной среды

Раздел рабочего проекта "Охрана окружающей природной Среды" выполнен в соответствие с требованиями общегосударственных и отраслевых документов и решений, в том числе, на основании Закона РФ "Об охране окружающей природной среды", согласно ГОСТ 17.2.302-76, СНиП 1.02.01-85, ОНД-86 ряда других документов.

Содержание и оформление работ соответствует рекомендациям Госкомприроды.

.2 Охрана атмосферы

Источниками загрязнения атмосферного воздуха при выполнении работ на Малодегтярском карьера являются следующие технологические процессы:

добычные работы в карьере (подготовка, выемка, гэанспортировка горной массы);

отвальные работы;

буровзрывные работы.

Расчет загрязнения атмосферы карьера выполнен с учетом выбросов действующей дробильно-сортировочной установки ПДСУ-50.

Фоновое загрязнение атмосферы в районе размещения месторождения, согласно данным Уральского территориального управления по гидрометеорологии, принято нулевое.

Основные загрязняющие вещества, выбрасываемые в атмосферу при производстве работ на карьере, являются: пыль с содержанием SiO2 до 30%, окись углерода, углеводороды, двуокись азота, сажа, сернистый ангидрид, бензапирен.

Общее количество вредных веществ, поступающее в атмосферу при осуществлении технологических процессов на карьере, составит т/год.

Выполненные расчеты показали, что загрязнение атмосферы по всем ингредиентам, присутствующим в выбросах Малодегтярского карьера, не превысит предельно допустимые концентрации (ПДК). Выбросы карьера, определенные в проекте, предусматриваются как нормативы предельно допустимых выбросов (ПДВ).

.3 Охрана водных ресурсов

Как отмечалось ранее, гидрогеологические условия месторождения благоприятные для отработки карьера без применения принудительного водоотлива: в подошве карьера залегают сильно трещиноватые, с высокой фильтрационной способностью известняки; уровень подземных вод ниже проектного дна карьера более 30 метров.

Единственным источником обводнения карьера будут являться атмосферные осадки, выпадающее в пределах его площади, расчетная величина которых приводится ниже:

Наименование расчетных водопритоков Численные значения

Среднегодовой приток атмосферных осадков 3,4 мЗ/ч

Паводковый (весенний) водоприток 29 мЗ/ч

Ливневый водоприток (10% обеспеченности) 61,7 мЗ/ч

Учитывая удаленность карьерной выемки от поверхностных водоемов (рек. ручьев, озер) более, чем на 3 км, наличие мощного, более 30 метров, барьерного целика между водоносным горизонтом и нижней точкой проектируемого карьера, малый объем карьерных стоков из-за малой площади выемки, карьерный водоотлив для удаления стоков из карьера не предусматривается.

Очистка стоков от механических взвесей и других загрязнений будет осуществляться естественным путем при помощи отстаивания, испарения и фильтрования ее через карбонатные подстилающие породы.

Для ограничения поступления в карьер атмосферных осадков с прилегающих к карьеру площадей проектом предусмотрена обваловка карьера в возвышенной восточной части.

Как показывает опыт разработки аналогичного Мало- Карзинского карьера известняков, расположенного в 30 км восточнее, карьерные атмосферные стоки практически не задерживаются на дне карьера.

Хозяйственно - питьевое водоснабжение карьера на Малодегтярском месторождении будет осуществляться посредством подземного водовода, включенного в сеть водоснабжения д.Малая Дегтярка. Для технических целей потребности в воде нет. Сброс хозяйственно-бытовых вод должен производиться в выгреб-накопитель. Вывоз хозяйственно-бытовых стоков с территории карьера производится в специально отведенные для этого места, согласованные с местной администрацией.

5.4 Мероприятия по охране недр

Вопросы охраны недр регламентируются и регулируются «Законом о недрах», «Едиными правилами охраны недр при разработке месторождений твердых полезных ископаемых» (ЕПОН), утвержденными Госгортехнадзором 14 мая 1985г. и другими нормативными документами.

В свете требований по охране недр, предъявляемых при разработке месторождений общераспространенных полезных ископаемых открытым способом, ниже приведены мероприятия по выполнению данных требований применительно к Малодегтярскому месторождению известняков:

горные работы вести в соответствии с утвержденным планом горных работ, в границах оформленного горного и земельного отводов.

- использование вскрышных пород для рекультивации нарушенных горными работами земель и землевания малопродуктивными участками пахотных земель вскрышными плодородным слоем почвы, вовлеченным в разработку при производстве вскрышных работ на месторождении.

.5 Рекультивация нарушенных земель

Раздел проекта выполнен в соответствие с техническими условиями на проведение восстановительных работ.

Направление рекультивации - под лесохозяйственное использование.

Работы по рекультивации (горно-технический этап) выполняются хозяйственным способом с использованием имеющегося оборудования, которое применяется на горных работах в процессе разработки месторождения.

Почвенно-растительный грунт по мере его разработки используется для землевания малопродуктивных участков земель. Глинистые породы используются для засыпки дна карьера и создания корнеобитаемого слоя для произростания лесопосадок.

На стадии горно-технического этапа рекультивационных работ выполняются следующие работы:

перемещение вскрышных пород из отвала вскрыши на западном борту карьера в выработанное пространство и равномерное размещение по их дну;

планировка площади отсыпки с приданием поверхности уклона 0,03 в западном направлении;

планировка участка бывшего месторасположения отвала вскрыши;

обваловка карьера земляным валом высотой 2,5 м.

На стадии этапа биологических рекультивационных работ, выполняемым подрядным способом, осуществляется посадка саженцев лиственных деревьев на подготовленных для этого площадях.

ЗАКЛЮЧЕНИЕ

1.     Транспортные средства карьера не обеспечены таблицей сигналов.

2.      На въезде в карьер нет знака «проезд запрещен» (кроме транспорта ДСПМК-АРТИ).

.        Работа экскаватора на уступе при не соблюденной берме безопасности.

.        Проектный уклон по оси автодороги не соответствует проектному допустимому значению (0,09 - фактический, 0,08 - допустимый).

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

1.   Инструкция по производству маркшейдерских работ. - М.: Недра, 1987.

2.   Отраслевой инструкции по определению и учету потерь нерудных строительных материалов при добыче». ВНИИнеруд, 1974 и «Общесоюзными норами технологического предприятия строительных материалов» ОНТП 18-85.

3.   Государственный стандарт РФ: карты цифровые топографические.

4.      Маркшейдерское дело: Учебник для ВУЗов/ - Оглоблин Д.Н. и др. - Изд. 3- е, перераб. и доп. - М.: Недра, 1981.

5.   Рабочий проект разработки Малодегтярского месторождения известняков Артинского ДСПМК, ЗАО “Уралгеолстром”, 1996 г.

.     ПРГР на 2007 год по Малодегтярского месторождения известняков, ООО «Планета-А», 2007 г.

Похожие работы на - Открытая разработка Малодегярского месторождения



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
