Обробка двовимірних сейсмічних матеріалів на площі Керченсько-Феодосійська











Кваліфікаційна робота

Обробка двовимірних сейсмічних матеріалів на площі Керченсько-Феодосійська

Вступ

програма цифровий сейсмічний хвиля

В морській сейсморозвідці застосовують спеціально обладнанні судна, на котрих встановленні сейсмостанції, обладнання для буксування джерел збудження, приймачі, апаратура та інше. Велика продуктивність і висока точність досліджень забезпечуються застосуванням цифрових буксируваних сейсмічних кіс (стримерів), які використовуються при глибинах дна моря не менше 8-10 м. Така коса являє собою секційований пластиковий шланг (діаметром 50-70 мм з товщиною стінок 3-4 мм), який вміщує приймальну апаратуру і заповнений легкої рідиною (гас, солярка і т. п.) для додання пристрою нейтральної плавучості. Коса складається з безлічі секцій - приладових (робочих) і без приладових (допоміжних), які з'єднані між собою герметичними муфтами (Рис. 1). Механічна міцність коси, досягається сталевим тросом який проходить через неї. Змотана коса зберігається на великому барабані лебідки.

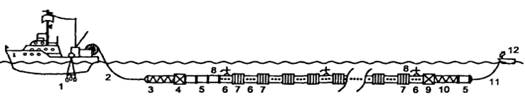

Рис. 1 Схема морської сейсморозвідки з цифровою косою що буксуеться.

- сейсмічне пневмоджерело; 2 - буксиру вальний кабель; 3 - головний амортизатор; 4 - головний модуль; 5 - допоміжна секція; 6 - приладова секція; 7 - операційний модуль; 8 - стабілізатор глибини; 9 - кінцевий модуль; 10 - кінцевий амортизатор; 11 - кінцевий кабель; 12 - хвостовий радар-відбивач

Приладова секція має довжину 50-100 м і містить до 12 каналів прийому коливань, на кожному з яких працює група з 10-30 п'єзоелектричних сейсмоприймачів. До приладової секції примикає операційний модуль (ОМ) відповідної канальності. Він піддає аналогові сигнали від п'єзоприймачів попередньому посиленню, частотній фільтрації, дискретизації і аналогово - цифровому перетворенню. Цифрова інформація передається по телеметричному каналу коси на реєструючу апаратуру, встановлену на борту судна. У ОМ є датчики глибини занурення і планової прив'язки секції, інформація від яких фіксується при записі сейсмограми. Під час буксирування коси діє система тестування і контролю робочих параметрів всіх її каналів.

Допоміжні секції - амортизаційна, головна, вантажна, виносна допоміжна, кінцева, а також стабілізатори глибини і радар - відбивач слугують для забезпечення та контролю необхідного розташування коси що буксуеться по глибині і відстанні до джерела збудження. Винос приладових секцій від судна і використання амортизаційної секції дозволяють знизити до прийнятного рівня акустичні перешкоди, викликані вібрацією коси в потоці кільватерного струменя і шумами суднових машин і гвинтів. Буксирувана система дозволяє проводити роботи при неспокійному морі до 2-3 балів.

Допоміжна частина приймальної системи має протяжність до 0,5 км і більше, а загальна довжина коси може перевищувати 5 км. Зазвичай її буксирують на глибині 10-20 м при швидкості судна до 6-7 вузлів (11-12 км / год). Оптимальні умови прийому коливань корисних хвиль відповідають глибині занурення коси на 1 / 4 довжини хвилі: в цьому випадку відбувається синфазне додавання коливань, що приходять знизу, з їх відбиттям від поверхні води. Вітер і морські течії можуть порушувати прямолінійність коси. Для визначення її фактичного положення в плані служать спеціальні датчики і відбивачі, що сприймають акустичні або радіолокаційні сигнали, що посилаються з корабля.

Зважаючи на специфічні умови роботи на акваторіях застосовують одно направленні системи спостережень з виносним джерелом, які розташовані до судна ближче, ніж приймальні пристрої. 2D сейсморозвідка виконується, як правило, у вигляді поздовжнього багаторазового профілювання з одного косою. 2D сейсморозвідка реалізується за допомогою буксуючою площадною базою спостережень, що включає одне джерело і ряд паралельних ліній прийому (кіс), відстань між якими становить 100-300 м. Необхідна поперечна кратність системи спостережень забезпечується бічним зсувом смуг з їх перекриттям по лініях прийому.

Для робіт 2D сейсморозвідки створені спеціальні судна з дуже широкою кормою (до 40 м), що дозволяють буксирувати до 12 і більше сейсмічних кіс. На рис. 2 показана одна зі схем буксування бази спостережень, що містить одне джерело і 8 кіс. Для формування широкої площадної бази прийому застосовують складну мережу буксирувальних тросів і спеціальні пристрої - відвідні пристрої, які назив. параванами.

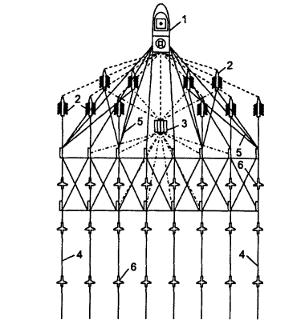

Рис. 2. Схема буксування бази спостережень при морській 3D сейсморозвідці

- судно: 2 - параван; 3 - сейсмічне джерело; 4 - коса що буксуеться;

- буксирувальні троси; 6 - стабілізатор глибини.

Сейсмічним джерелом здебільшого служить група пневматичних випромінювачів, що містить до декількох десятків повітряних гармат різного об'єму, яку опускають за борт судна за допомогою підйомних кранів або лебідок. При русі корабля джерела, згідно заданою програмою, з певною періодичністю випромінюють у воду пружні коливання. Періодичність посилок залежить від прийнятої системи спостережень і швидкості судна, складаючи зазвичай 5-10 с.

Основна частина

За основу для свого дипломного проекту був обраний матеріал з обробки 2D сейсмічних матеріалів по Керченсько - Феодосійській площі, Прикерченьского нафтогазоносного району Криму.

Роботи проводились в Чорному морі, з південної сторони Керченського пів-острова.

План-схема району робіт

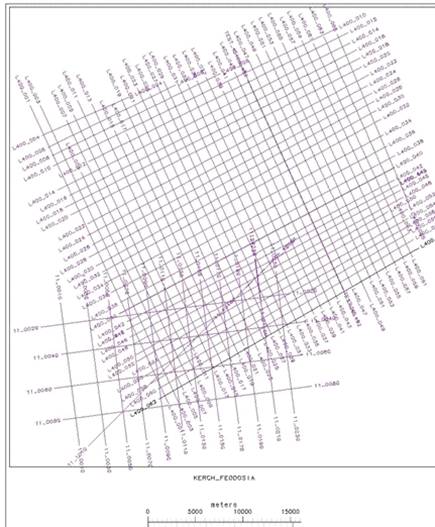

Рис. 3. Схема розташування профілів на Керченсько-Феодосійському шельфі Чорного моря в тому числі на структурі Глибока



Вхідні данні

Високочастотні сейсмічні спостереження на Керченсько-Феодосійському шельфі Чорного моря були виконані судном «Топаз» з використанням таких параметрів збудження, прийому та реєстрації коливань:

Випромінювач

Тип                                             «Bolt»

Кількість камер в групі 1

Кількість ліній 1

Глибина занурення 2 м

Відстань між ПЗ 12,5 м

Робочий тиск 140 атм

Загальний об’єм 10 inc3

Сейсмокоса

Тип                                    XZone Bottom Fish

Довжина                                   146,875 м

Кількість каналів                           48

Відстань від ПЗ (Xmin) 65 м (на структурі Глибока 62,5 м)

Відстань між каналами              3,125 м

Глибина занурення 2 м

Сейсмостанція

Тип                                    XZone Bottom Fish

Довжина запису                             1 с

Дискретність                               0,5 мс

Формат запису                 SEG-D, 8058-IEEE

Фільтрація                               ФВЧ 20 Гц

Навігаційна система

Пілот

1. Цифрова обробка багатоканальних записів сейсмічного методу відбитих хвиль

Розглянемо типову узагальнену послідовність процедур обробки багатоканальних сейсмічних записів. Технологічні центри цифрової обробки сейсмічної інформації мають свої пакети програм або автоматизовані системи обробки сейсмічних даних, які постійно оновлюються та вдосконалюються. В даній роботі описані узагальнені операційні модулі системи обробки сейсмічної інформації FOCUS (Paradigm)

Мета обробки сейсмічних даних полягає в перетворенні цифрової сейсмічної інформації, яка отримана в процесі польових спостережень у вигляді сейсмограм і зберігається на магнітних носіях (або жостких дисках), у сейсмічний розріз, на якому відображено положення сейсмічних відбивних меж уздовж профілів спостережень.

Стандартний граф обробки включає низку етапів:

) попередній етап;

) етап редагування;

) етап визначення параметрів цифрової обробки;

) основний (тестовий) етап обробки;

) міграцію.

Попередній етап обробки сейсмічних даних

Цифрова обробка сейсмічних даних виконується строго відповідно з визначеною послідовністю виконання процедур, яка може змінюватися при виникненні особливих вимог, що накладаються на вихідні дані. Для цього складаються спеціальні інструкції, обирають параметри обробки та методи контролю якості одержаних результатів. Обробка, оптимальна для одних задач, застосовувана для інших може виявитися не оптимальною.

Після одержання польових магнітних стрічок. перший крок при обробці зводиться до перевірки розташування даних на магнітній стрічці. Ця процедура включає візуалізацію перших записів і порівняння їх з очікуваними результатами.

Дискретизація (мультиплексування) багатоканальних сейсмограм здійснюється безпосередньо в польових умовах. Запис неперервних часових сейсмічних трас в аналоговій формі використовується для одержання електричних сигналів з метою використання їх для перетворення в цифровий код. Як правило, відліки знімають послідовно з трас, а потім повертаються до першої траси (у межах кроку - дискретизації) і повторюють знімання відліків. Таким чином, маємо ряд цифр у вигляді послідовності

{a11,а21,…,аN1,а12,а22,….,аN2,….,аNM} (форм. 1),

де перший індекс - номер траси, а другий - номер відліку (за заздалегідь визначеного кроку дискретизації в мілісекундах) на даній трасі. На виході цифрового перетворювача сигнал одержують у двійковому коді Але при цьому має бути записаний і масштабний коефіціент підсилювача - це порядок числа. Застосування широкодіапазонних підсилювачів дозволяє досягти того, що амплітуди напруг, які знімаються з його виходу кодувальним пристроєм, перебувають у межах відомого діапазону підсилення.

Етап редагування

Послідовність двійкових чисел, одержаних у процесі дискретизації (форм. 1), вміщують в одному каналі мультиплексну інформацію з N каналів. Для проведення більшості цифрових процедур необхідно де - мультиплексувати цю одноканальну послідовність, в якій спочатку впорядковані послідовні значення однієї траси, а потім ідуть значення другої траси і т. ін., до того часу, доки не будуть записані послідовно всі траси. Одержана нова послідовність матиме такий вигляд:

11,….а21,….,а1м,а21,а22,……,а2м,аn1,аn2,…..аnm} (19.123)

Основний результат демультиплексування полягає в тому, що дискретні значення кожної траси розташовуються тепер по порядку і одночасно витримується послідовність трас.

Найсучаснішим є формат SEG - В. Він сумісний як із мультиплекс - ними форматами, так і з де мультиплексними форматами типу SEG-Y. Мультиплексні формати називають почасовими, а демультиплексні - потрасовими. Математична операція переходу від одного формату до іншого відповідає звичайній операції транспонування матриці. Формат-де мультиплексний формат із так званою плаваючою комою, який дозволяє одержувати необхідний для більшості випадків динамічний діапазон.

Процедура перетворення відліку даних у форматі в еквівалентні значення напруги у вольтах називається процедурою відновлення підсилення. Вона проводиться при перетворенні даних із формату в повний формат із плаваючою крапкою.

Польові сейсмічні спостереження мають дуже широкий діапазон значень амплітуд, зареєстрованих у закодованій формі. Тому записи декодують і виконують першу попередню корекцію за сферичного розходження фронту хвилі з метою зменшення діапазону значень вхідного сигналу, який буде підлягати наступній процедурній обробці. Іноді з метою зменшення обсягу інформації, яка обробляється, здійснюється синфазне підсумовування трас або ж змінюється крок дискретизації. Редагування включає пошук особливо зашумлених і порожніх трас.

Визначення параметрів цифрової обробки сейсмічних даних

Мета послідовності процедур цього етапу - визначення параметрів цифрової обробки, які залежать від такої інформації, як статичні часові зсуви, регулювання амплітуд, значень нормальних кінематичних зсувів і частотного спектра сигналів. Інформація про геометрію схеми спостережень (параметри розстановок) є вхідною інформацією, а за допомогою цифрової обробки можна визначити, які конкретно траси мають спільні сейсмоприймачі або інші спільні параметри і, відповідно, для визначення нормального кінематичного зсуву по кожній трасі відома величина відстаней між сейсмоприймачами і джерелом збудження.

За допомогою програми аналізу статичних поправок відшукують систематичні зміни, які можна було б очікувати, наприклад, якби часові зсуви були пов'язані з конкретними джерелами і сейсмоприймачами і т. ін. До аналізу статичних поправок вхідними даними зазвичай є попередні статичні поправки, статичні поправки вводять з метою виключення впливу мінливої за потужністю та швидкісними характеристиками зони малих швидкостей. Статична поправка - це різниця між дійсним (спостереженим) часом реєстрації хвилі та часом її приходу.

Поправка називається статичною через те, що для монотипних хвиль вона с однаковою за величиною на всіх часах різних хвиль даної траси. що визначаються в сейсмічних партіях на основі інформації про перші вступи і величини висоти розташування сейсмостанцій. Аналіз статичних поправок допомагає здійснити їхню корекцію.

Один із способів корекції залишкових зсувів ґрунтується на обчисленні функції взаємної кореляції еталонної траси набору СГТ з іншими

трасами набору, і потім визначається такий часовий зсув для кожної траси, який необхідний для того, щоб вона була узгоджена з іншими трасами, підготовленими для кінцевого підсумовування. Очевидно, що узгоджених статичних зсувів слід очікувати для всіх променевих траєкторій із загальною точкою збурення коливань і для всіх траєкторій із загальною точкою прийому. Статичні зсуви можуть мати при цьому деякі складові за рахунок залишкових кінематичних зсувів, а також за рахунок форми відбивних меж. Кожну із складових можна виявити окремо за її зміною з відстанню в межах набору трас для однієї розстановки в першому випадку і між наборами трас для різних розстановок у другому випадку.

Для визначення систематичних амплітудних змін, які можуть бути зумовлені слабкими вибухами, поганим контактом сейсмоприймачів з ґрунтом тощо, проводиться аналіз амплітуд, подібний аналізу часових зсувів при визначенні статичних поправок.

При вводі кінематичних поправок часові затримки коригуються таким чином, щоб часи приходу відбитої хвилі на всіх трасах стали однаковими і дорівнювали вдвічі більшому часу розповсюдження хвилі, який спостерігався б на трасі з нульовим віддаленням (тобто при суміщеному положенні сейсмоприймача і джерела). При цій операції спостерігається небажаний ефект, який полягає в деформації (розтягненні) сейсмічного сигналу. Унаслідок введення кінематичних поправок усі дельта-імпульси відповідних коефіцієнтів відбиття мають бути зсунуті на свої правильні часи для нульової відстані.

Перед тим, як перейти до подальшої обробки, необхідно провести аналіз даних з метою одержання інформації про швидкості сейсмічних хвиль. Кожний набір трас несе інформацію про швидкості, але на практиці для швидкісного аналізу обирають інтервали з проміжками між ними 1-2 км на відносно спокійних у структурному відношенні ділянках. Положення таких ділянок обирають на етапі редагування даних на основі аналізу трас, які найближче розташовані до пункту вибуху.

Вихідними даними перед аналізом швидкостей є апріорні швидкості, тому, спираючись на результати аналізу швидкостей, здійснюють корекцію кінематичних поправок. Якщо з аналізу трас, найближчих до пункту вибуху, можна одержати інформацію про кути просторового положення відбивних меж, то цю інформацію теж використовують для аналізу швидкостей через те, що швидкість залежить від цього параметра. Унаслідок швидкісного аналізу можна одержати такі вихідні дані:

а) графік спектрів швидкостей, який свідчить про регулярність відбиттів; цей спектр одержують за різних швидкостей СГТ;

б) монтаж результатів перебору швидкостей, який дозволяє одержати підсумовані записи відповідно до введеної інформації та інформації, яка надходить унаслідок сканування за швидкостями (у бік збільшення або зменшення апріорної швидкості); такий монтаж надає можливість дійти висновку відносно того, які в дійсності швидкості необхідні для оптимізації відбиттів. Річ у тому, що швидкості СГТ є не завжди однозначними;

в) графік типів кривих залежності швидкості СГТ уздовж профілю дає можливість оцінити ступінь взаємозв'язку одержаних швидкостей на різних ділянках профілю.

Вихідні дані можна профільтрувати із застосуванням серії вузько - смугових фільтрів з метою визначення параметрів подальшої фільтрації. Можна також отримати на виході графіки функцій автокореляції й різні види спектрів. Щоб оцінити ефективність параметрів обробки, можна побудувати попередні підсумовуючі розрізи, які в подальшому можна використовувати в діагностиці додаткових задач.

М'ютинг, енергетичний аналіз трасі підсумовування

Для підготовки трас до підсумовування здійснюється процедура м'ютинг («зробити німим') або «обнульовування» ділянок запису з метою виключення впливу високо амплітудних вступів поверхневих хвиль. Зазвичай мьютинг виконується до певного моменту часу, який визначається відношенням відстані розташування сейсмоприймачів до відповідним чином обраної швидкості (іноді додається деяка стала величина). М'ютинг можна проводити в будь-який час.

Внесок кожної траси в кінцеву суму траси можна оцінити також за ступенем когерентності (схожості й подібності) між трасою, що розглядається, і деякою еталонною трасою. Цей критерій унаслідок чутливості коефіцієнта подібності для зсуву між відбиттями на двох трасах можна застосовувати лише після того, як введено кінематичні і статичні поправки.

Реєстрація даних за методикою багатократних перекриттів забезпечує при підсумовуванні покращення відношення сигнал / завада. Перед підсумовуванням необхідно ввести кінематичні поправки, після чого всі траси набору СГТ підсумовуються, і ця процедура не тільки підсилює сигнали від дійсних відбивних меж, але й зменшує відносні амплітуди багатократних хвиль.

Фільтрація і деконволюція сейсмічних записів

Важливо підкреслити, що за умови, якщо траси сейсмограм одержані повністю у вигляді дискретних даних, і на значних інтервалах часу повністю відомі амплітуди сигналів, є можливість виконати процедуру фільтрації. У частотній області сейсмічна траса описується за допомогою понять амплітуди і фази суми синусоїдальних коливань, які відрізняються за частотою. Під фільтрацією ми розуміємо цілком визначені зміни амплітуд і фаз складових синусоїд. Процедуру фільтрації можна описати як добуток комплексного спектра траси Т(ίώ) і комплексного оператора фільтра F(ίώ)

1(ίώ)=T(ίώ) F(ίώ)         (форм. 2)

де (ίώ) означає, що функції Т1, Т, F є комплексними.

У часовій області сейсмічна траса описується у вигляді дійсних чисел, розставлених у точках з постійним інтервалом ΔT. У кожну із цих точок ми нібито ставимо у відповідність амплітуді сигналу 5 - функцію відповідної амплітуди. У цьому випадку фільтрація здійснюється заміною 8 - функції стандартним імпульсом, який має ненульове значення амплітуди на деякому часі квантування. Цей процес називається згорткою (конволюцією):

Т1(t)=T(t)*F(t) (форм. 3)

де Т1(t), T(t), F(t) - часові характеристики трас, а в частотній області вони представлені імпульсами.

Оскільки зазвичай сейсмічна траса спочатку задається в часовій області, то фільтрацію за допомогою згортки можна проводити безпосередньо по всій трасі. Фільтрація в частотній області включає спочатку два перетворення Фур'є, а потім комплексний добуток усіх амплітуд і зворотне перетворення Фур'є.

Процедура міграції

Термін міграція має декілька визначень. Його часто застосовують як синонім таких понять, як дифракційні перетворення, продовження сейсмічних полів, фокусуючі і сейсмоголографічні перетворення. Ідея міграційного перетворення записів сейсмічних хвильових полів уперше сформульована Ю.В. Тимошиним у 1960 р., набагато раніше появи аналогічних публікацій за кордоном. Він розглянув сейсмічне поле як суперпозицію дифрагованих хвиль, а геологічне середовище - як сукупність точок дифракції і розробив теоретичні основи дифракційних перетворень: Д-, О-, М-перетворення.

У дійсності міграція - це процедура, за допомогою якої із часового сейсмічного розрізу одержують зображення, на якому положення відбивних меж у геологічному середовищі показано з урахуванням сейсмічного зносу. Іншими словами, по суті це переміщення елементів відбитих хвиль в істинне положення на межі, яке відповідає точкам відбиття або точкам дифракції. Міграційне перетворення ґрунтується на припущенні, згідно з яким усі елементи поля, що спостерігаються, є або однократними відбитями або дифрагованними хвилями. При коректному застосуванні міграції реалізується перетворення вихідного часового розрізу в мігрований глибинний розріз. Кожний з цих розрізів має прозору інтерпретацію. У цьому сенсі мігрований розріз слід трактувати як розріз із правильним розташуванням відбивних меж, незважаючи на те, що в дійсності практично можна говорити скоріше не про правильне розташування, а просто про зміну розташування відбивних меж.

Пояснюється це тим, що для успішної міграції необхідно знати швидкості в кожній точні середовища, що практично неможливо. На практиці необхідно, маючи у своєму розпорядженні досить неточні дані про швидкості, які одержують за результатами швидкісного аналізу сейсмограм СГТ, побудувати значно поліпшене, хоч і недосконале, зображення геологічного середовища.

Більше того, за результатами міграції можна по суті розрахувати хід променів і методом послідовних наближень підбирати швидкісну модель, доки розходження між розрахованими та експериментальними часами розповсюдження хвиль не стануть достатньо малими.

Детальна обробка

Детальна обробка високочастотних морських сейсморозвідувальних даних виконувалась в системі Focus на робочих станціях SGI О2 з використанням сервера SGI Origin2100. Граф обробки високочастотної сейсмічної інформації розроблявся для виконання технічного завдання.

Високочастотна сейсморозвідка з малим інтервалом між пунктами прийому коливань - 3,125 м обумовлює дуже високу щільність інформації на погонний кілометр профілю - 640 трас СГТ з кроком 1,5625 м. Цей фактор суттєво ускладнює виконання процедур візуалізації результативної інформації на моніторах робочої станції і особливо при друкуванні. Нестандартний інтервал дискретизації сейсмічної інформації (0,5 мс) не викликає жодних ускладнень при обробці даних в системі Focus. Фактично інтервал обробки даних високочастотної сейсморозвідки - довжина запису 1 с з дискретністю 0,5 мс - є відповідником інтервалу обробки 4 с з дискретністю 2 мс при обробці даних середньочастотної сейсморозвідки.

Перед початком обробки в робочий проект була введена інформація про геометрію спостережень усіх 2D профілів. Для цього отримані від замовника файли SEG-D за допомогою спеціальної програми були переведені у формат SEG-Y. Профілі в форматі SEG-Y були прочитані програмою GIN з використанням польових номерів сейсмограм та каналів і були переведені в робочий формат системи Focus. Далі за допомогою програми COLLECT, яка з’єднує ансамблі сейсмічних трас, інформація про геометрію спостережень була занесена в базу даних системи Focus. Для створення SPS-файлів типу X - опис розстановки на кожному пункті збудження (cross-reference file), типу S - опис пунктів збудження (source file), та типу R - опис пунктів прийому (receiver file) використовувались надані паспорти профілів та Excel-файли з координатами системи спостережень.

. Граф детальної обробки профілів 2D для високочастотної сейсміки має таку послідовність:

· Введення даних в робочий проект (програма GIN).

l  Присвоєння сейсмічним трасам геометрії спостережень 2D (програма COLLECT).

l  Занесення в базу даних Focus інформації про геометрію спостережених профілів із SPS-файлів.

l  Інтерактивне редагування даних (програми EDIT, IEDIT).

l  Визначення апріорних кінематичних поправок (програма VELDEF).

l  Попередня сума з апріорними кінематичними поправками на відкритому каналі (програми QUIXTAT, NMO, MUTE, STACK).

·

Попередня обробка сейсмограм - введення статичної поправки, відновлення підсилення амплітуд з урахуванням сферичного розходження (в інтерактивному режимі), низькочастотна матрична фільтрація для позбавлення поверхневих хвиль, послаблення шумів з полосовим обмеженням, амплітудне масштабування для послаблення завад, послаблення постійної складової траси, збереження значень заголовків в сейсмічній базі даних, розрахунок логарифмів енергетичних спектрів трас, розрахунок бінарної кратності перекриття (програми QUIXTAT, GAIN, TSCALE, LFAF, DESCALE, SUPPRES, AMPSCAL, DEBIAS, HDRMATH, SURFAN).

l  Сума з апріорними кінематичними поправками після попередньої обробки сейсмограм (програми NMO, MUTE, STACK).

Прогнозуюча деконволюція на основі осереднення автокореляції, фільтрація по кутам нахилу до підсумовування для усунення регулярних хвиль-завад, балансування, (програми DECONLC, NMO, FKBUILD, FKAPPLY, NMO, BALANCE).

· Ручний м’ютинг (NMO, MUTE).

l  Перша сума після деконволюції з ручними параметрами м’ютингу і апріорними кінематичними поправками (програми NMO, MUTE, SORT, STACK).

l  Сортування деконволюції по СГТ (SORT).

l  Перший аналіз кінематичних поправок (програми NMO, AGC, MUTE, NMO, VELDEF).

l  Сума після першої корекції кінематичних поправок (програми FILTER, NMO, MUTE, SORT, STACK, BALANCE).

l  Другий аналіз кінематичних поправок (програми NMO, AGC, MUTE, NMO, VELDEF).

l  Сума після другої корекції кінематичних поправок (програми FILTER, NMO, MUTE, SORT, STACK, BALANCE).

l  Придушення кратних поверхнево орієнтованих хвиль (програми REGLO, SMACTRM, SMACMS, SORT).

l  Сума після програми послаблення кратних хвиль із застосуванням латеральної фільтрації (програми FILTER, NMO, MUTE, SORT, STACK, WNFILT).

l  Часова 2D міграція сейсмічних розрізів за алгоритмом Кірхгофа - просторово-часова міграція Кірхгофа, м’ютинг та балансування у 12 вікнах (програми MIGTX, MUTE, BALANCE).

l  Запис результативних профілів в форматі SEG-Y (програма GOUT).

Детальна обробка високочастотних морських сейсморозвідувальних даних виконувалась в системі Focus на робочих станціях SGI О2 з використанням сервера SGI Origin2100. Граф обробки високочастотної сейсмічної інформації розроблявся для виконання технічного завдання.

Програма FKBUILD, застосована до первинних сейсмозаписів, значно послабила фон низькошвидкісних завад, покращила корельованість горизонтів для подальшої обробки, в т.ч. для швидкісного аналізу та міграції.

Для виділення горизонтів у верхній частині розрізів особлива увага приділялась визначенню параметрів м’ютингу, оскільки відбиваючі горизонти знаходяться в широкому часовому інтервалі - від 10 до 1000 мс, який відповідає зоні визначення м’ютингу. Дослідним шляхом здійснено вибір параметрів м’ютингу (програма MUTE) з метою вилучення з обробки областей інтенсивних перших вступів. Параметри м’ютингу при подальшій обробці були застосовані для корекції кінематичних поправок.

Особливу увагу також приділено визначенню швидкостей підсумовування по СГТ при застосуванні програми VELDEF. Оскільки точність визначення кінематичних поправок і їх велике коливання в часовому інтервалі обробки від 10 до 1000 мс потребує значних витрат часу для детального аналізу, а також викликає певні труднощі і має вирішальне значення для подальшої обробки, тому було виконано 2 ітерації визначення швидкостей. Первинні сейсмограми, які були використані при аналізі швидкостей, пройшли у повному обсязі описані вище процедури обробки. Визначення швидкостей СГТ (ефективних швидкостей оптимального підсумовування по схемі спільної середньої точки) полягало у безпосередньому аналізі швидкостей на інтервалах профілів, найбільш важливих з точки зору побудови швидкісної моделі, в середньому з інтервалом 1000 СГТ вздовж профілів (приблизно через 1500 м). Аналіз одержаних спектрів швидкостей дозволив достатньо впевнено виділити на спектрах поле відбиттів на кожній ітерації аналізу швидкостей. Після аналізу швидкості отримувались суми СГТ часових розрізів по відповідних профілях з їх подальшим візуальним аналізом.

З метою послаблення кратних хвиль, які в значній мірі інтерферують з горизонтами відбиття, було обрано програми SMACTRM та SMACMS. Перед цим було використано трасовий інтерполятор REGLO для вирівнювання кратності та впорядкування трас всередині трасових комплектів.

В програмі SMACTRM було використано швидкість з швидкісного аналізу та вказано параметр звуження, що застосовується до вхідних даних для послаблення трас на далеких віддаленнях.

На кінцевому етапі обробки по всіх профілях виконувалась пост-стек часова 2D міграція сейсмічних розрізів за алгоритмом Кірхгофа (програма MIGTX). Для програми MIGTX були підібрані такі параметри міграції:

l  крок СГТ - 1.5625 м;

l  максимальний нахил відбиваючих горизонтів - 60 градусів (20 градусів для профілів з приблизно горизонтальним положенням відбиваючих горизонтів).

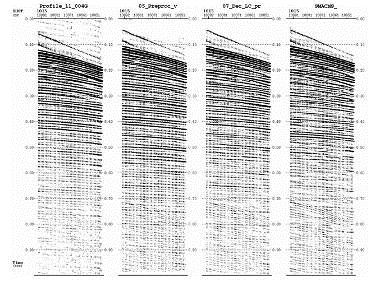

Рис. 4. Профіль 11_004G (структура Глибока), сейсмічні дані до підсумовуння на основних етапах обробки

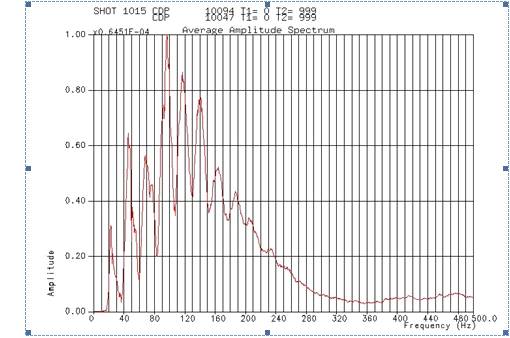

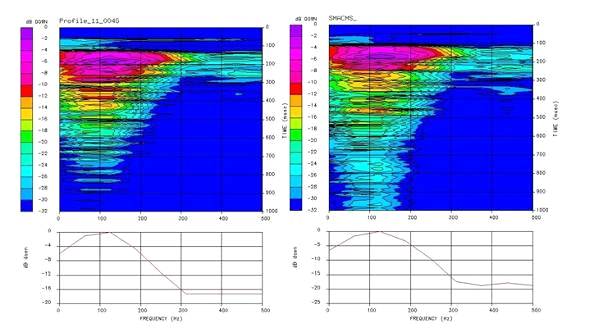

Рис. 5. Профіль 11_004G (структура Глибока), амплітудно-частотний аналіз сейсмограм до обробки

Рис. 6. Профіль 11_004G (структура Глибока), амплітудно-частотний аналіз сейсмограм після програм SMACTRM та SMACSM

Рис. 7. Профіль 11_004G (структура Глибока), амплітудно-частотний аналіз сейсмограм після програм SMACTRM та SMACSM

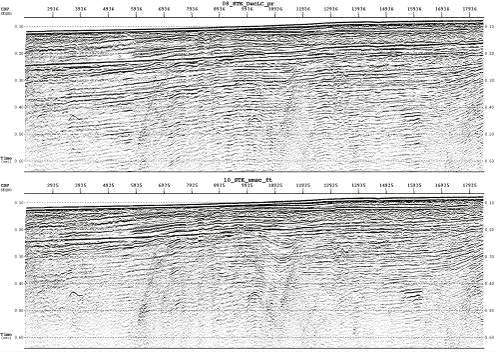

Рис. 8. Профіль 11_004G (структура Глибока). Фрагменти часових розрізів СГТ часовий розріз після деконволюції (зверху) та після процедури послаблення кратних хвиль (знизу)

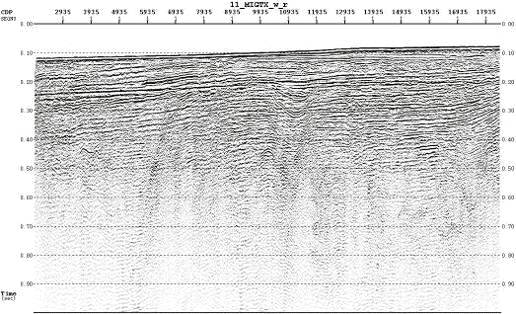

Рис. 9. Профіль 11_004G (структура Глибока). Часовий мігрований розріз СГТ після підсумовування, виконаний за алгоритмом Кірхгофа

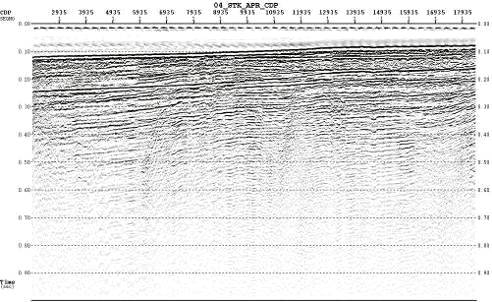

Рис. 10. Профіль 11_004G (структура Глибока). Часовий розріз - перша сума

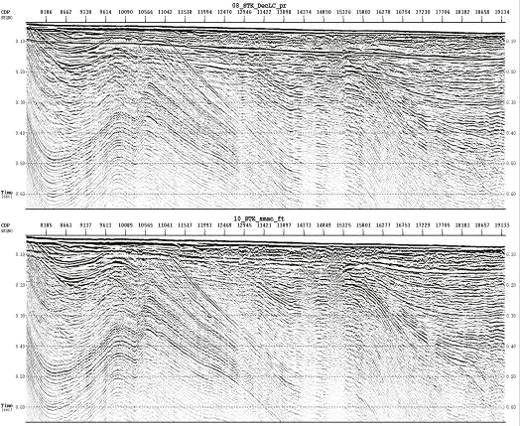

Рис. 11. Профіль 400vch035 (Керченсько-Феодосійська площа). Фрагменти часових розрізів СГТ часовий розріз після деконволюції (зверху) та після процедури послаблення кратних хвиль (знизу)

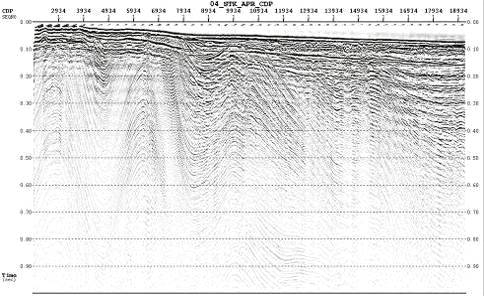

Рис. 12 Профіль 400vch035 (Керченсько-Феодосійська площа). Часовий розріз - перша сума

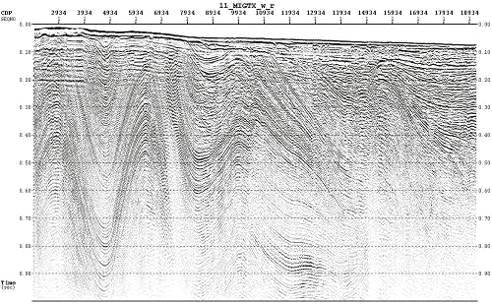

Рис. 13. Профіль 400vch035 (Керченсько-Феодосійська площа). Часовий мігрований розріз СГТ після підсумовування, виконаний за алгоритмом Кірхгофа

Висновок

В результаті виконання робіт з обробки даних високочастотної сейсморозвідки, спостережених в межах Керченсько-Феодосійського шельфу Чорного моря, можна зробити такі висновки:

1. Розроблено оптимальний граф детальної обробки даних високочастотної сейсморозвідки, а також застосування його для даної площі досліджень і ефективне застосування модулів подавлення кратних хвиль

2. Комплекс програм SMATRM та SMACSM не тільки ефективно послаблюють кратні хвилі, але й значно підвищують роздільну здатність, що дає змогу виділити тонкі прошарки у верхній частині сейсмічних розрізів.

. Результати обробки даних високочастотної сейсморозвідки свідчать про достатньо високу глибинність досліджень, тому при подальших сейсмічних роботах на акваторіях з використанням методики високочастотної сейсморозвідки рекомендується по можливості збільшити довжину запису до 2 с.

Список використанної літератури

1. Боганик Г.Н., Гурвич И.И. Сейсморазведка: Учебник для вузов. Тверь.:Издательство АИС, 2006. 744 с. 204 ил

2.      Виробничій звіт

3. Продайвода Г.Т., Трипільський О.А., Чулков С.С. Сейсморозвідка: Підручник для вузів: - К.: Видавничо-поліграфічний центр «Київський університет», 2008, 351 с
