Минералы-микропримеси соляных пород Верхнекамского месторождения солей
Курсовая
работа
Минералы-микропримеси
соляных пород Верхнекамского месторождения солей
Содержание
Введение
1. Общая характеристика
Верхнекамского месторождения
1.1Стратиграфия и литология
1.2 Тектоника
2. Минералогия ВКМС
3. Методика работы
4. Характеристика
минералов-микропримесей соляных пород
4.1 Интерметаллиды
4.2 Оксиды и гидроксиды
4.3 Сульфиды
4.4 Сульфаты
.5 Фосфаты
.6 Силикаты
.7 Общая характеристика состава
микропримесей и его связь с генезисом
Заключение
Библиографический список
Прил. 1. Кадастр минералов и
минеральных разновидностей ВКМС
Прил. 2. Геохимическая специализация
интерметаллидов по толщам соляных пород ВКМС
Прил. 3. Минералы-микропримеси
нерастворимого остатка соляных пород
Прил. 4. Распределение количества
минеральных видов микрпримесей по типам соляных пород

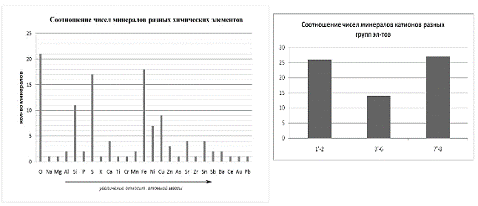

Прил. 5. Соотношение чисел минералов
разных химических элементов
Прил. 6 Минералы-микропримеси
нерастворимого остатка соляных пород ВКМС (микрофотографии)
минерал месторождение микропримесь калийная соль
Введение
Целью данной работы являлся анализ состава и
выяснение его связи с генезисом минералов-микропримесей соляных пород
Верхнекамского месторождения калийных солей (в дальнейшем ВКМС).
В задачи настоящей работы входило:
пересчёт химических анализов, построение
графиков состава минералов;
анализ литературных данных;
восстановление природы интерметаллидов в соляных
породах ВКМС.
Автор благодарен сотрудникам Лаборатории
геологии месторождений полезных ископаемых Горного Института УрО РАН за
предоставленные материалы, а также А.Ф. Сметанникову и В.Н. Филиппову за
предоставленные анализы.
Отдельную благодарность автор выражает
Чайковскому И.И.
1.
Общая характеристика Верхнекамского месторождения
Верхнекамское месторождение калийных и магниевых
солей находится в пределах Пермского края на левом берегу р. Камы (рис. 1).
Месторождение комплексное; на его основе ведётся добыча сильвинитов (сырьё для
производства калийных удобрений), карналлита (получение искусственного
карналлита для магниевой промышленности), каменной соли (технической, кормовой,
пищевой) и рассолов (сырьё для производства соды, энергетической
промышленности). Геологические запасы месторождения огромны и оцениваются по
карналлитовой породе в 96,4 млрд. т, по сильвинитам - 113,2 млрд. т, по каменной
соли - 4650 млрд. т [7].
Верхнекамское месторождение солей приурочено к
центральной части Соликамской впадины Предуральского краевого прогиба. Соляная
толща имеет форму линзы площадью около 8,1 тыс. км2, прослеживается
в меридиональном направлении на 205 км, в широтном - до 55 км. Внутри контура
соляной толщи расположена многопластовая залежь калийно-магниевых солей
протяжённостью 135 км при ширине до 41 км. Площадь основной части калийной
залежи - 3,7 тыс. км2 [7].

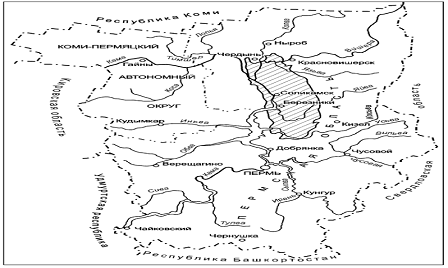

Рис. 1. Географическое положение ВКМС
(штриховкой отмечена площадь развития соляной залежи, по А. И. Кудряшову, 2001)
1.1
Стратиграфия
Геологический разрез Соликамской впадины
наиболее полно изучен опорной (скв. 1-ОП, глубина 2973 м) и нефтепоисковыми
скважинами. Ими вскрыты породы кудымкарской свиты (Vkd) валдайской серии
вендского комплекса, представленные алевролитами неравномерноглинистыми,
ангидритизированными, с обугленными растительными остатками; аргиллитами
слюдистыми, зеленовато-серыми и буро-коричневыми, песчанистыми; песчаниками
косослоистыми, реже массивными, кварцевыми, мелкозернистыми. Вскрытая мощность
вендского комплекса 342 м. Выше залегают отложения девонской, каменноугольной,
пермской, палеогеновой (?), неогеновой (?) и четвертичной систем [7].
Отложения девонской системы
в
объеме среднего и верхнего отделов, со стратиграфическим перерывом залегают на
породах вендского комплекса. Разрез системы представлен двумя толщами: нижней -
терригенной и верхней - карбонатной [7].
Терригенная толща включает отложения эйфельского
и живетского ярусов среднего девона, а также франского яруса верхнего девона.
Средний отдел (D2) в нижней части
представлен алевролитами, песчаниками и аргиллитами. В верхней части разреза
наблюдается переслаивание алевролитов и аргиллитов с редкими прослоями
песчаников. Мощность отдела колеблется от 10 до 75 м.
Верхний отдел (D3) представлен
отложениями франского и фаменского ярусов.
Нижняя часть разреза франского яруса (D3f)
в объеме пашийского и низов таманского горизонтов представлена терригенной
пачкой, сложенной алевролитами, песчаниками и аргиллитами. Мощность пачки - от
6 до 30 м.
Разрезы карбонатной части франского яруса (D3f)
и отложения фаменского яруса (D3fm) группируются в рифовый и
межрифовый типы.
Мощность карбонатной части разреза франского
яруса от 95 до 405 м, фаменского - 70-210 м.
Каменноугольная система
представлена
нижним, средним и верхним отделами [7]. Нижний отдел включает турнейский,
визейский и серпуховский ярусы.
Турнейский ярус (C1t) развит
не повсеместно. Разрезы межрифового типа, склонов рифовых сооружений и
мелководья постепенно сменяются от карбонатного до карбонатно-терригенного типа
разреза.
Мощность турнейского яруса изменяется от 0 до
270 м.
Визейский ярус (C1v). Нижняя часть
разреза имеет терригенный состав (аргиллиты, алевролиты, песчаники). Мощность
терригенной пачки 10-90 м
Карбонатная часть разреза нижнего отдела
каменноугольной системы (верхи визейского яруса и нерасчлененный серпуховский
ярус) сложены известняками, доломитами, с желваками ангидрита и кремня.
Суммарная мощность карбонатной части разреза визейского яруса и серпуховского
яруса изменяется от110до530м.
Средний отдел каменноугольной системы
представлен башкирским и московским ярусами.
Башкирский ярус (C2b) сложен
известняками. Породы местами доломитизированы и сулъфатизированы. В кровле
яруса гравелиты и конглобрекчии. Мощность яруса от 15 до 80 м.
Московский Ярус (C2m) представлен
неравномерным переслаиванием известняков, аргиллитов и доломитов. Наблюдается
доломитизация, сульфатизация, битуминозность по стилолитовым швам. Мощность
яруса 15-305 м.
Верхний отдел каменноугольной системы (С3)
сложен преимущественно доломитами с прослоями известняков. Наблюдается слабое
окремнение и сульфатизация. Мощность отдела 35-80 м.
Пермская система
представлена
нижним, и средним отделами [7, с поправками по 11].
Нижнепермские отложения развиты в объеме
ассельско-сакмарского, артинского и кунгурского ярусов.
Ассельский и сакмарский ярусы (P1a+s).
Нерасчлененные отложения ярусов сложены известняками. Мощность их изменяется от
180 до 450 м.
Артинский ярус (P1ar) по
лотологическому составу подразделяется на две пачки: карбонатную и терригенную.
Карбонатная пачка (P1ar1)
представлена известняками с обильной фауной. Отмечено их участие в формировании
рифовых построек. Мощность пачки от 70 до 220 м.
Терригенная пачка распространена лишь в
восточной части Соликамской впадины, где представлена урминской свитой (P1ur)
и образует так называемый «артинский терригенный клин», который сложен
флишоидно-молассовой толщей аргиллитами, алевролитами и песчаниками с линзами и
прослоями конгломератов. Мощность толщи от 120 м на западе до 15000 и более на
востоке, в зоне перехода к передовым складкам Урала.
В западной части Соликамской впадины урминская
свита фациально сменяется на глинистые известняки, мергели и доломиты
дивьинской свиты (P1dv). Мощность ее колеблется от 10 до 120 м.
Кунгурский ярус, отложения которого
распространены на всей территории Соликамской впадины, представлен двумя
горизонтами -филлипповским и иренским.
Филлипповский горизонт на большей части
Соликамской впадины распространен карбонатно-сульфатный тип разреза -
карнауховская свита (P1kr). На восточной окраине Предуральского
прогиба карбонаты и сульфаты замещаюмся обломочными породами лекской свиты (P1lk).
Мощность горизонта 50-160 м.
Иренский горизонт (P1ir) в пределах
Соликамской впадины и прилегающей к ней части Русской платформы включает четыре
одновозрастные свиты иренскую, березниковскую, поповскую и кошелевскую,
фациально сменяющие друг друга с запада на восток.
Иренская свита (P1ir1),
развитая в пределах восточной окраины Русской платформы, делится на семь пачек,
из которых нечетные сложены в основном ангидритовой породой, а четные
представлены преимущественно доломитами и доломитизированными известняками,
содержащими фауну. Мощность иренской свиты от ПО до 385 м.
Березниковская свита (P1br), развитая
в центральной (части Соликамской впадины, представлена глинисто-ангидритовой и
соляной толщами. Последняя включает калийную залежь Верхнекамского
месторождения. Мощность свиты 150-800 м.
Уфимский ярус представлен соликамским и
шешминским горизонтами, которые соответствуют одноименным свитам.
Соликамская свита подразделяется на две толщи -
соляно-мергельную (СМТ - P1sl1) терригенно-карбонатную
(ТКТ - P1 sl2).
СМТ сложена мергелями, глинами, гипсами,
ангидритами и каменной солью. Ее средняя мощность около 100 м.
ТКТ разделяется на две литозоны: нижнюю
мергельно-доломито-известняковую и верхнюю - известняково-терригеную. Общая
мощность ТКТ колеблется от 90 до 170 м.
Шешминская свита (P1šš)
представлена пестроцветной толщей (ПЦТ). Толща сложена песчаниками и
алевролитами. В пределах ВКМС мощность шешминского горизонта изменяется от 0 до
675 м.
Галогенная формация Соликамской впадины включает
отложения карнауховской, березниковской свит и нижнесоликамской подсвиты [5].
Соляная толща входит в состав Березниковской
свиты. Ее мощность колеблется до 550 м. Толща подразделяется (снизу вверх) на
подстилающую каменную соль (ПдКС - Р1br 2), калийную
залежь (P1br3), состоящую из сильвинитовой (СЗ) и
карналлитовой (КЗ) зон, и покровную каменную соль (ПКС - P1br4).
Подстилающая каменная соль (ПдКС) делится на три
пачки (горизонта), каждая из которых характеризуется определенным
литологическим составом.
Нижняя пачка сложена чередующимися пластами
каменной соли и терригенно-хемогенных пород. Общая мощность нижней пачки ПдКС
изменяется от 61 до 98,6 м.
Средняя пачка представлена мощной, относительно
однородной каменной солью, в которой встречаются прослои глинисто-ангидритового
материала, а также вскрыт пласт красного сильвинита, названный пластом Кр IV.
Общая мощность средней пачки ПдКС от 50 до 440 м.
В основании верхней пачки ПдКС находится пласт
«маркирующая глина» (МГ), залегающий с угловым насогласием на каменной соли
средней пачки. Мощность верхней пачки ПдКС колеблется от 8 до 66 м.
Калийная залежь Верхнекамского месторождения
представлена серией продуктивных пластов, разделенных каменной солью. По
составу продуктивных пластов залежь делится на сильвинитовую и карналлитовую
зоны.
Сильвиниловая зона сложена чередующимися пластами
красных сильвинитов (КрIII, КрII, KpI), полосчатого сильвинита (А) и
разделяющих их пластов каменной соли (КрП-КрIII, KpI-КрII, А-КрI).
Каждая пачка каменной соли вместе с прослоем
глинисто-ангидритового материала, входящего в состав залегающего выше ритма,
образует так называемый «корж».
Карналлитовая зона сложена чередующимися
пластами калийно-магниевых солей (девять слоев, которые индексируются снизу
вверх буквами от В до К) и каменной соли (восемь слоев - от Б-В до И-К). В
основании зоны, непосредственно на пласте А залегает пласт Б. Эта зона
подразделяется на две пачки: нижнюю - карналлитовую, охватывающую пласты от Б
до Е (зона мощных пластов), и верхнюю, карналлито-галитовую (зона тонких
пластов), содержащую пласты от Е-Ж до К.
На части площади карналлитовые породы замещаются
пестрыми сильинитами, которые в свою очередь могут замещаться каменной солью.
Общая мощность карналлитовой зоны изменяется от
38 до 80 м.
Покровная каменная соль (ПКС) распространена на
преобладающей части месторождения, но отсутствует на сводах некоторых поднятий.
ПКС разделена разделена на две пачки: нижнюю (светлая соль) и верхнюю (темная
соль). Граница между пачками проходит в основании маркирующего горизонта
«галопелитовая пара». Мощность ПКС изменяется от 16 до 22 м.
Среднепермские отложения представлены казанским
ярусом [7].
Казанский ярус (Р2kz). Отложения
этого яруса распространены к западу от месторождения и представлены толщей
песчаников и алевролитов с линзами конгломератов, прослоями глин, известняков и
мергелей.
Кайнозойские отложения
палеогена
и неогена на площади месторождения развиты фрагментарно.
К палеогеновым отложениям условно отнесены
цветные глины (белые, желтые и др.) и кварцевые песчано-гравийно-галечные
отложения, вскрытые в северной части Дуринской площади. Мощность этих отложений
до 17,4 м [7]. Неогеновые
(верхнемиоценовые) отложения обнаружены в переуглублениях ложа древнего русла
р. Пракамы. Они представлены глинами, песками и суглинками с прослоями торфа и
лигнита. Мощность отложений 20-36 м [7].
Четвертичная система (Q) представлена рыхлыми
образованиями различного происхождения: эоловыми песками, торфяно-болотными
отложениями, аллювиальными песками, глинами, галечниками, озерно-аллювиальными
и перигляционными супесями, суглинками и глинами, флювиогляциальными, моренными
и другими образованиями. Мощность четвертичных отложений достигает 80 м [7].
Рис. 2. Геологическая карта Верхнекамского
месторождения калийных солей (по материалам Т.В. Харитонова, 2001)
1.2
Тектоника
Соликамская впадина представляет собой
меридионально вытянутую структуру протяженностью около 240 км и шириной до
70-75 км. С севера она ограничена Колвинской седловиной, которая выделяется по
выходам артинских и более древних отложений среди кунгурских. Ограничивающая
впадину на юге Косьвинско-Чусовская седловина отличается повышенным уровнем
залегания кунгурских и артинских отложений [7].
Теконика подсоляного комплекса пород [7]
По данным сейсморазведочных работ, в центральной
части Соликамской впадины размытая поверхность кристаллического фундамента в
целом имеет пологое погружение в восточном направлении, в сторону Урала.
Наиболее высокое стояние фундамента (примерно 4,1 км) наблюдается в районе
юго-западного края калийной залежи.
На общем фоне моноклинального залегания в
северной часта площади проявляется четко выраженное осложнение в виде
структурных мысов, террас и разделяющих их депрессий.
На структурном плане кровли терригенной пачки
артинского яруса выявляются резкие структурные изменения, которые обусловлены
накоплением в восточной части Соликамской впадины флишоидно-молассовой толщи,
мощность которой резко возрастает в восточном направлении, в сторону Урала, до
200-500 м и более. В результате сформировался так называемый «артинский
терригенный клин», который образовал пологую синклинальную структуру с
отчетливо выраженными западным и восточным бортами - собственно Соликамскую
впадину.
На рассматриваемой территории выделяется пять
региональных разломов: Красноуфимский и Западно-Уральский - субмеридиональные;
Предтиманский - северо-западного простирания; Дуринский и Боровицкий -
субширотного простирания.
Тектоника соляной толщи [7]
На структурном плане подошвы соляной толщи в
общих чертах повторяется ситуация, выявленная на кровле артинских отложений.
Кроме унаследованных положительных структур, рельеф подошвы соляной толщи
усложняется частными, сравнительно узкими синклиналями второго порядка,
раскрывающимися к центру основной структуры. Наблюдаются также локальные
замкнутые депрессии брахисинклинали, оси которых ориентированы в разных
направлениях. В западной части Верхнекамского месторождения отчетливо
выделяются две сопряженные линейные региональные структуры меридионального
простирания Камско-Вишерский вал и Камский прогиб.
На основной части ВКМС (восточнее Камского
прогиба) развиты три типа структур. Первый тип - это локальные (протяженностью
10-40 км) линейные структуры: положительные поднятия и валы; отрицательные -
прогибы, синклинали.
Второй тип структур - локальные замкнутые
положительные (купола, брахиантиклинали) и отрицательные (мульды,
брахисинклинали) структуры.
К третьему типу структур относятся не замкнутые
с одной стороны структуры более мелкого порядка, характеризующиеся
однонаправленным погружением шарниров: положительные структурные выступы,
отрицательные - желобообразные прогибы.
На площади месторождения выделяются две системы
субширотных сопряженных узких линейных структур - валов и прогибов,
приуроченные к зонам Боровицкого и Дуринского региональных разломов. Участками
отсутствия калийных солей, приуроченных к зонам этих разломов, калийная залежь
делится на три части: северную, центральную и южную.
Складки внутри соляной толщи, независимо от их
порядка и положения в пределах поднятий, имеют одну общую характерную черту:
все они однообразно асимметрично построены - западные крылья у них более
крутые, чем восточные, а осевые поверхности опрокинуты в той или иной степени
только в одном направлении - на запад. В плане складки сочетаются
кулисообразно. Длинные оси складок в общем параллельны между собой и осям
соляных поднятий.
Тектоника надсолевых отложений [7]
В крупном плане общая пликативная структура
надсолевого комплекса пород соответствует структуре кровли соленосной толщи.
Разрывные нарушения в пределах Верхнекамского
месторождения выделены главным образом по результатам геофизических и
дистанционных исследований. В процессе бурения солеразведочных скважин в
надсолевом комплексе пород почти всегда фиксируются зоны повышенной
трещиноватости и дробления, а также зеркала скольжения. Основными элементами
разрывной тектоники ВКМС являются три субмеридиональных надвига, которые
осложнены серией субширотных и диагональных горизонтальных сдвигов.
2.
Минералогия ВКМС
Верхнекамское месторождение представляет собой
пример уникальной по масштабам минералообразующей системы, связанной с
испарением морской воды относительно замкнутого бассейна и кристаллизацией
минералов из насыщенных хлоридных рассолов.
Основными породообразующими минералами соляной
залежи Верхнекамского месторождения являются галит, сильвин и карналлит,
которые слагают практически мономинеральные породы. На остальные фазы
приходится не более 5 об.%. Число известных в настоящее время на месторождении
минеральных видов довольно велико - 116 (Прил. 1), что обусловлено наличием
четырех генетических ассоциаций: собственно хемогенной (эвапоритовой) - 22%,
эпигенетической - 37, техногенной - 23, кластогенной - 18% [5].
Хемогенная (осадочная) ассоциация [5]
представлена карбонатами (кальцит, доломит, магнезит), сульфатами (гипс, ангидрит)
и галоидами (галит, сильвин, карналлит), которые в масштабе всей залежи
осаждались согласно ряду М. Г. Валяшко. Это выражено в смене кальциевых
минералов натриевыми, а затем калиевыми и магниевыми. Та же последовательность,
но в более редуцированном виде, проявляется в каждом годичном цикле.
Годовой слой для нижней галититовой зоны
начинается с тонкой глины, содержащей пелитоморфный карбонат (и ангидрит).
Далее формируется прослой друзовидного «перистого» галита, обогащенный
округлыми стяжениями ангидрита. Затем выпадает зернистый сахаровидный галит.
В сильвинитовой и карналлититовой зонах между
«перистым» и зернистым галитом располагается прослой сильвина или карналлита.
Для верхней карналлитовой зоны характерны
рассеянные тетраэдрические кристаллы боратов (эрикаит и чемберсит), а также
существенно магнезиальные карбонаты (доломит, магнезит).
Эпигенетическая (наложенная)
ассоциация [5] связывается со складчатостью в
солях, отжатием рассолов и пресной кристаллизационной воды из глинистых
прослоев и пластов и их миграцией внутри соляной залежи. При этом формируются
син- и посттектонические жильные и пластообразные тела, прослои
флюидально-катаклазированных солей с текстурами течения и вращения, линзы
перекристаллизованных галоидов, зоны брекчирования и замещения (галитизации),
участки пирротинизации, энтеролитовая складчатость.
В эту ассоциацию входят перекристаллизованные
ангидрит, галит, новообразования гипса, целестина, барита, калистронцита,
гёргейита, гидрофиллита, различных карбонатов. В галопелитовых прослоях,
обогащенных ангидритом, наблюдаются пирит, пирротин, арсенопирит, сфалерит,
киноварь, акантит, кварц и кварцин. Наряду с тонкозернисто-землистыми
агрегатами и отдельными кристаллами отмечаются своеобразные натечные и
дендритовидно-футлярообразные агрегаты сульфидов железа.
В карналлитовых пластах, содержащих большое
количество кристаллизационной воды, наблюдаются образования гетита, самородных
фаз и интерметаллидов (золото, серебро, тетрааурикуприд, амальгама, ртуть,
свинец, олово, твердый раствор Pb-Sn).
Кластогенная (обломочная) ассоциация
[5]
представлена в различной степени окатанными минералами песчаной и
алевритовой размерности из магматических и метаморфических комплексов, материал
которых поступал в Предуральский прогиб с разрушающегося Уральского складчатого
сооружения в раннепермское время.
Они сосредоточены в глинистых (галопелитовых)
прослойках, формировавшихся при сезонном (весеннем) распреснении эвапоритового
бассейна. Это в основном породообразующие (пироксены, роговая обманка, кварц,
полевые шпаты, хлорит, мусковит, некоторые глинистые минералы) и акцессорные
силикаты (эпидот, ставролит, циркон, гранаты, турмалин), а также устойчивые к
переносу оксиды (магнетит, гематит, рутил, корунд, хромит, ильменит). Реже
встречаются апатит, золото и др. Эта ассоциация в целом характеризует область
питания существовавших поверхностных водотоков. Кроме обломочных минералов, в
составе галопелитов присутствуют образования, по - видимому, космического
происхождения, которые попали в бассейн на стадии осаждения солей: никелистая
латунь и тэнит, а также сферулы вюстита.
Техногенная ассоциация [5]
начала формироваться после вскрытия соляной залежи горными выработками и в
процессе накопления на земной поверхности огромных солевых отвалов.
В горных выработках новообразование минералов
происходит из пылевой (аэрозольной) фазы, конденсатных и закладочных рассолов.
В основном они представлены галоидами, морфология которых в значительной
степени зависит от существующих микрофациальных обстановок, а минеральный
состав - от вещественного состава отрабатываемых пластов. Отмечается некоторое
сходство с агрегатами, типичными для карстовых полостей. В отдельных подземных
водоемах, существующих на протяжении нескольких десятков лет, формируются такие
габитусные формы кристаллов, которые неизвестны в природных условиях. Отмечена
также экзотическая минерализация, схожая с фумарольной, связанная с подземным
пожаром (сера, нашатырь, молизит, рокюнит).
На периферии соляных отвалов формируются
рассолосборники, где в зависимости от времени года и погоды активно
кристаллизуются сезонные минералы - галит и гидрогалит.
Агрессивность солей приводит к многообразию
возникающих видов при их взаимодействии с металлическими предметами.
Зафиксировано около 25 техногенных минеральных фаз, из которых 15 являются
продуктами обменных реакций.
3.
Методика работы
В статье А.Ф. Сметанникова и В.Н. Филиппова [12]
представлены таблицы состава минералов-микропримесей нерастворимого остатка
соляных пород в мас. %. Мною был произведён пересчёт представленных анализов по
методу кислорода для определения частных формул минералов, результаты
пересчётов представлены в таблицах. Для удобства восприятия информации были
введены цветовые обозначения (табл. 3). После определения минералов были
рассмотрены отдельные классы минералов, особенности их состава и образования.
|
Табл.3
Условные обозначения
|
|
G
|
Каменная
соль
|
|
Sm
|
Сильвинит,
межзерновой остаток
|
|
Sp
|
Сильвин,
пигмент
|
|
K
|
Карналлит
|
|
Пустая
ячейка (нет данных) или нулевое значение
4.1
Интерметаллиды
Табл. 4. Состав интерметаллидов из
нерастворимого остатка соляных пород ВКМС
|
Порода
|
№
анализа
|
Лат.
название (Dana)
|
Русское
название
|
Идеальная
формула
|
Частная
формула
|
|
G
|
1
|
Nickel
<#"887973.files/image003.gif">
Приложение
3 Минералы-микропримеси нерастворимого остатка соляных пород
|
Класс
минералов
|
Русское
назв.
|
Класс
минералов
|
Русское
назв.
|
Класс
минералов
|
Русское
назв.
|
|
самородные
эл-ты
|
никель
|
оксиды
|
Рутил
|
сульфаты
|
Целестин
|
|
самородные
эл-ты
|
железо
|
оксиды
|
гётит
|
сульфаты
|
Ангидрит
|
|
самородные
эл-ты
|
кремний
|
оксиды
|
цинкит
|
фосфаты
|
монацит
|
|
самородные
эл-ты
|
олово
|
оксиды
|
гематит
|
фосфаты
|
Silicate
apatites (Эллештадит)
|
|
интеметаллиды
(силициды)
|
силицид
Ni
|
сульфиды
|
нукундамит
|
силикаты
|
стокезит
|
|
интерметаллиды
(силициды)
|
силицид
Ni
|
сульфиды
|
халькопирит
|
силикаты
|
пимелит
|
|
интерметаллиды
|
силицид
Cu
|
сульфиды
|
пирит
|
силикаты
|
селадонит
|
|
интерметаллиды
|
аваруит
|
сульфиды
|
пирротин
|
силикаты
|
вилкинсонит
|
|
интерматаллиды
|
хапкеит
|
сульфиды
|
ватанабеит
|
Экерит
|
|
интерметаллиды
|
тонгсинит
|
сульфиды
|
сульфид
Cu и Mn
|
силикаты
|
Циркон
|
|
интерметаллиды
|
тетрааурикуприд
|
сульфиды
|
сфалерит
|
|
|
интерметаллиды
|
хром-ферид
|
сульфаты
|
барит
|
Всего
минералов: 38
|
|
интерметаллиды
|
интерметаллид
Sb-Pb
|
сульфаты
|
микаcаит
|
|
|
|
интерметаллиды
|
интерметаллид
Cu-Sn
|
сульфаты
|
Стронциобарит
|
|
|
Приложение
4 Распределение количества минеральных видов микропримесей по типам соляных
пород
Приложение
5 Соотношение чисел минералов разных химических элементов
Приложение
6. Минералы-микропримеси нерастворимого остатка соляных пород ВКМС
(микрофотографии)
|
Порода
|
№
п/п
|
Минералы
|
|
Фото
[12]
|
|
|
Русское
назв.
|
Идеальная
формула
|
Частная
формула
|
|
|
Каменная
соль
|
1
|
никель
|
Ni
|
Ni1,77Fe0,23
|
|
|
2
|
аваруит
|
Fe3Ni
|
Fe3,09Ni0,91
|
|
|
3
|
никель
|
Ni
|
Ni0,97Fe0,03
|
|
|
4
|
интерметаллид
Sb-Pb
|
Sb4Pb3
|
Sb4,04Pb2,96
|

|
|
5
|
ватанабеит
|
Cu4(As,Sb)2S5
|
Cu5,38(As0,18,Sb0,49)0,67S3,13
|

|
|
6
|
силицид
Cu
|
Cu3Si
|
(Cu2,88Mn0,13)3,01Si0,99
|
|
|
7
|
сульфид
Cu и Mn
|
(Cu,
Mn)S2
|
|
|
8
|
сульфид
Cu и Mn
|
(Cu,
Mn)S2
|
Cu0,15Mn0,88S1,97
|
|
|
9
|
Целестин
|
SrSO4
|
Sr1,05S0,98O4
|
|
|
10
|
сфалерит
|
ZnS
|
|
|
|
11
|
пирит
|
FeS2
|
|
|
|
12
|
пирит
|
FeS2
|
|
|
|
13
|
монацит
|
CePO4
|
|
|
|
Сильвинит,
межзерновой нерастворимый остаток
|
14
|
аваруит
|
Ni2Fe
to Ni3Fe
|
Fe2,07Ni0,93
|
|
|
15
|
Целестин
|
SrSO4
|
(Sr0,94Ba0,08)1,02S0,99O4
|
|
|
16
|
Циркон
|
Zr(SiO4)
|
(Zr0,81Hf0,01)0,82(Si1,18O4)
|
|
|
Пигмент
сильвина, осадок
|
17
|
хром-ферид
|
Fe3Cr1-x
(x=0,6)
|
Fe3,12Cr0,56Ti0,32
|
|
|
18
|
никель
|
Ni
|
Ni0,98Fe0,02
|
|
|
19
|
кремний
|
Si
|
Si0,81Sn0,11Pb0,05Fe0,03
|
|
|
20
|
тонгсинит
|
Cu2Zn
|
Cu1,94Zn1,06
|
|
|
21
|
тетрааурикуприд
|
AuCu
|
Cu0,96Au0,90Ag0,15
|
|
|
22
|
CuFeS2
|
Cu0,56Fe0,71S2,73
|
|
|
23
|
пирит
|
FeS2
|
Fe0,64(Au0,002)S2,36
|
|
|
24
|
цинкит
|
(Zn,Mn)O
|
(Fe0,05Zn0,80Sn0,05Pb0,03)0,93O
|
|
|
25
|
стокезит
|
CaSnSi3O9•2(H2O)
|
Ca0,22Sn1,75Si2,64O9•2(H2O)
|
|
|
26
|
пимелит
|
Ni3Si4O10(OH)2•4(H2O)
|
Ni2,27Fe0,23Ca0,22Mg0,20Si3,85O10(OH)2•4(H2O)
|
|
|
27
|
вилкинсонит
|
Na2Fe++4Fe+++2Si6O20
|
Na1,74Fe7,50Ca0,18Mg0,36Si3,48Al0,26O20
|
|
|
28
|
гематит
|
Fe2O3
|
|
|
|
29
|
гётит
|
HFeO2
|
|
|
|
30
|
пирротин
|
Fe(1-x)S
(x=0-0.17)
|
Fe0,45S1,55
|
|
|
31
|
пирротин
|
Fe(1-x)S
(x=0-0.17)
|
Fe0,38(Pt0,0003Au0,0014)S1,62
|
|
|
32
|
пирит
|
FeS2
|
Fe0,98(Pt0,0038Au0,0082)S2,01
|
|
|
33
|
миказаит
|
Fe+++2(SO4)3
|
Fe4,15Au0,002(S0,64O4)3
|
|
|
34
|
гематит
|
Fe2O3
|
Fe1,16Al0,14K0,59Si0,38O3
|
|
|
35
|
барит
|
Ba(SO4)
|
Ba0,42Fe0,56(S0,92O4)
|
|
|
Карналлит
|
36
|
силицид
Ni
|
Ni2Si
|
|
|
37
|
хапкеит
|
Fe2Si
|
Fe1,81Ni0,19Si1,00
|
|
|
38
|
нукундамит
|
(Cu,Fe)4S4
|
(Cu1,30Fe1,36)2,66S5,34
|
|
|
39
|
нукундамит
|
(Cu,Fe)4S4
|
(Cu1,25Fe1,42)2,67S5,33
|
|
|
40
|
халькопирит
|
CuFeS2
|
Cu0,84Fe1,03S2,13
|
|
|
41
|
Ангидрит
|
Ca(SO4)
|
Ca0,77(S1,08O4)
|
|
|
42
|
гётит
|
HFeO2
|
H(Fe1,18Cr0,16)1,34O2
|
|
|
43
|
гематит
|
Fe2O3
|
(Fe1,90Zn0,16)2,06O3
|
|
|
44
|
Silicate
apatites (Эллештадит)
|
Ca5(SiO4,PO4,SO4)3(F,OH,Cl)
|
Ca1,79Fe0,14Al0,58Mg0,28(Si0,99O4,P0,53O4)3(OH)
|
|
Похожие работы на - Минералы-микропримеси соляных пород Верхнекамского месторождения солей
| |
