В
медицине широко используются электрографические методы, позволяющие проводить
диагностику функционального состояния организма человека, устанавливая связь
между его электрофизиологическими и клинико-анатомическими характеристиками.
Электрическую активность органов и тканей изучают с помощью
электроэнцефалограммы (ЭЭГ), электрокардиограммы (ЭКГ), электропунктуры.
Одним
из перспективных электрографических методов исследования состояния человека
является метод Газоразрядной Визуализации ( ГРВ ), основанный на эффекте
Кирлиан ("высокочастотное фотографирование"). Газоразрядная
Визуализация ( ГРВ ) - это компьютерная регистрация и анализ свечений,
индуцированных объектами, в том числе и биологическими, при стимуляции их
электромагнитным полем с усилением в газовом разряде.
На
основе метода ГРВ группой ученых под руководством профессора К. Г. Короткова
(ИТМО, Санкт-Петербург) разработан аппарат "ГРВ Камера". ГРВ Камера
прошла клинические испытания, внесена в государственный реестр медицинской
техники и сертифицирована Министерством Здравоохранения РФ.
Метод
ГРВ получает все более широкое признание и, наряду с другими
биоэлектрографическими методами, используется в медицине, спорте, психологии,
психофизиологии, фундаментальных и прикладных исследованиях.
Теория метода Газоразрядной Визуализации ( ГРВ )
Основной
источник формирования изображения - это газовый разряд вблизи поверхности
исследуемого объекта. Можно выделить два основных типа разряда, связанных с
формированием кирлианограмм: лавинный, развивающийся в ограниченном
диэлектриком узком зазоре, и скользящий по поверхности диэлектрика.
Для
идентификации метода графической регистрации был введен термин ГРВ-графия, а
для описания самого изображения - ГРВ-граммы (по аналогии с широко
используемыми терминами энцефалограмма, кардиограмма и т. п.). Полученные
данные позволили сформулировать определение метода: Биологическая Эмиссия и
Оптическое излучение, стимулированное электромагнитным полем, усиленное Газовым
Разрядом с Визуализацией за счет компьютерной обработки данных (БЭО ГРВ).
В
отличие от распространенных способов медицинской визуализации, в методе ГРВ
заключение дается не путем изучения анатомических структур организма, а на
основании конформных преобразований и математической оценки
многопараметрических образов, параметры которых зависят от
психофизиологического состояния организма. В то же время базовые физические
процессы являются общими как для биологических объектов (БО), так и для
неорганических объектов. Функциональные особенности БО проявляются в основном в
вариабельности и динамике газоразрядных изображений.

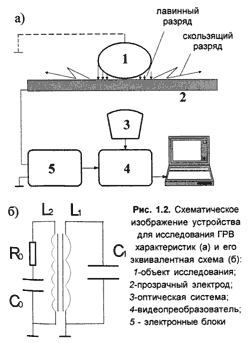

Принцип
газоразрядной визуализации (ГРВ) заключается в следующем (см. рисунок):
Между
исследуемым объектом 1 и диэлектрической пластиной 2, на которой размещается
объект, подаются импульсы напряжения от генератора электромагнитного поля 5,
для чего на обратную сторону пластины 2 нанесено прозрачное токопроводящее
покрытие. При высокой напряженности поля в газовой среде пространства контакта
объекта 1 и пластины 2 развивается лавинный и/или скользящий газовый разряд
(ГР), параметры которого определяются свойствами объекта. Свечение разряда с помощью
оптической системы и ПЗС-камеры 3 преобразуется в видеосигналы, которые
записываются в виде одиночных кадров (ГРВ-грамм) или AVI-файлов в блок памяти
4, связанный с компьютерным процессором обработки. Процессор обработки
представляет собой специализированный программный комплекс, который позволяет вычислять
ряд параметров и на их основе делать определенные диагностические заключения.
