Инвертор задней подсветки фирмы Sampo типа 79AL15 для ЖК-мониторов

Инвертор задней подсветки фирмы Sampo типа 79AL15 для ЖК-мониторов

Содержание

Введение

1. Общая часть

1.1 Назначение и устройство инвертора

1.2 Описание принципа действия инвертора

1.3 Цель курсового проекта

. Специальная часть

2.1 Методика ремонта и регулировки инвертора

2.2 Выбор контрольно-измерительной аппаратуры

2.3 Разработка таблицы основных, типичных неисправностей

2.4 Разработка алгоритма поиска дефекта

2.5 Анализ причины возникновения дефекта

. Организация рабочего места регулировщика радиоэлектронной аппаратуры

4. Охрана труда и техника безопасности

Заключение

Список использованных источников

Введение

Монитор - это универсальное устройство вывода текстовой и графической информации на экран. В современном мире существует несколько разновидностей мониторов: на основе электронно-лучевой трубки (ЭЛТ), жидкокристалические (ЖК или LCD), плазменные, OLED-мониторы. Все они отличаются по технологии построения по пиксельного (состоящего из множества точек) изображения.

В мониторе на основе электронно-лучевой трубки точки изображения отображаются с помощью луча (потока электронов), который заставляет светиться поверхность экрана, покрытую люминофором. Луч обегает экран построчно, слева направо и сверху вниз. Полный цикл отображения картинки называют «кадром». Чем быстрее монитор отображает и перерисовывает кадры, тем более устойчивой кажется картинка, меньше заметно мерцание и меньше устают наши глаза. Данные мониторы практически повсеместно были вытеснены ЖК мониторами вследствие своих больших габаритов, массы и большого искажения изображения на переферии монитора.

В жидкокристаллических (ЖК) мониторах используется эффект изменения положения молекулы жидкого кристалла под действием напряжения. В настоящее время ЖК-мониторы являются основным, бурно развивающимся направлением в технологии мониторов. К их преимуществам можно отнести: малые размер и масса в сравнении с ЭЛТ. У ЖК-мониторов, в отличие от ЭЛТ, нет видимого мерцания, дефектов фокусировки лучей, помех от магнитных полей, проблем с геометрией изображения и четкостью. Энергопотребление ЖК-мониторов в зависимости от модели, настроек и выводимого изображения может как совпадать с потреблением ЭЛТ и плазменных экранов сравнимых размеров, так и быть существенно - до пяти раз - ниже. Энергопотребление ЖК-мониторов на 95 % определяется мощностью ламп подсветки. Во многих мониторах для настройки пользователем яркости свечения экрана используется широтно-импульсная модуляция ламп подсветки частотой от 150 до 400 и более Гц. Но у ЖК экранов есть свои недостатки: низкая контрастность и насыщенность цвета изображения, малые углы обзора, проблема дефектных пикселей.

Плазменная панель представляет собой матрицу газонаполненных ячеек, заключенных между двумя параллельными стеклянными пластинами, внутри которых расположены прозрачные электроды, образующие шины сканирования, подсветки и адресации. Разряд в газе протекает между разрядными электродами (сканирования и подсветки) на лицевой стороне экрана и электродом адресации на задней стороне. К недостаткам плазменных мониторов можно отнести высокую стоимость, большую потребляемую мощность и низкую разрешающую способность. Достоинствами плазменных панелей являются: широкий охват цветового пространства и большой ресурс (почти 60000 часов).

Органический светодиод (OLED) - полупроводниковый прибор, изготовленный из органических соединений, который эффективно излучает свет, если пропустить через него электрический ток. На его основе и изготовлены OLED-мониторы. Для создания органических светодиодов используются тонкопленочные многослойные структуры, состоящие из слоев нескольких полимеров. К достоинствам OLED-мониторов относятся низкое энергопотребление, малые габариты и вес, высокое быстродействие. К недостаткам можно отнести малый срок службы и дорогостоящая технология изготовления.

Темой моего курсового проекта является инвертор задней подсветки фирмы Sampo типа 79AL15 для ЖК-мониторов. В принципе, ЖК-монитор состоит из LCD-панели, платы управления, ламп задней подсветки, панели управления, преобразователя напряжения и инвертора. Инвертор осуществляет питание ламп задней подсветки путем преобразования энергии постоянного тока в энергию переменного тока.

1.
Общая часть

1.1    Назначение и устройство инвертора

инвертор подсветка монитор ремонт

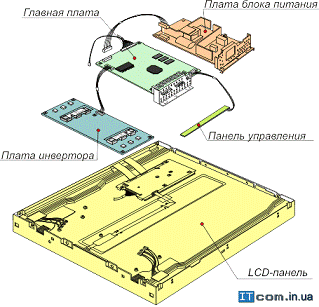

Практически во всех ЖК мониторах в качестве задней подсветки применяются флуоресцентные лампы с холодным катодом. Количество ламп определяется размером матрицы и яркостью, которой обладает монитор. На практике чаще всего можно увидеть применение четырех или шести ламп подсветки. Флуоресцентные лампы с холодным катодом (CCFL) являются очень ярким источником белого света, и потребляют приемлемо небольшую мощность. Они также имеют достаточно продолжительный срок службы без серьезного снижения своей производительности, в среднем срок службы может колебаться от 15000 до 22000 часов. Флуоресцентная лампа является закрытой стеклянной трубой, которая имеет по одному электроду с каждого конца, внутренняя поверхность покрыта специальным фосфорецирующим материалом и заполнена аргоном, смешанным с малым количеством ртутного пара. Когда к электродам подводится высокое напряжение, то формируется электрическая дуга, ионизирующая ртутный пар. Ионизированная ртуть испускает ультрафиолетовую радиацию, которая и засвечивает покрытие фосфора.

Питание и начальный пуск ламп обеспечивается специальными схемами преобразователей напряжения - инверторами. Эти схемы являются импульсными преобразователями, работающими на высоких частотах.

В начальный момент пуска на выходе инвертора формируется напряжение в 1.5-2 кВ, которое необходимо для «поджига» лампы. В рабочем режиме амплитуда переменного напряжения находится в диапазоне от 150 до 800 В. Получение этих высоковольтных импульсных напряжений осуществляется из низковольтного напряжения постоянного тока. На инвертор возложены такие функции как:

.        Стабилизация тока.

.        Регулировка тока протекающего через лампы.

.        Регулировка яркости.

.        Согласование по мощности выходного каскада со входным сопротивлением ламп.

.        Обеспечение защиты от короткого замыкания и перегрузки на выходе.

Лампы потребляют от 30 до 50 % всей энергии, потребляемой монитором. По этой причине, подтвержденной практикой сервисных центров, инвертор является источником большинства неисправностей ЖК мониторов.

Данный инвертор типа 79AL15 предназначен для применения в 15-дюймовых LCD-панелях Hannstar типа HSD150MX41.

1.2    Описание принципа действия инвертора

Входными разъемами инвертора являются разъемы XN1-5, через которые на инвертор подается питание и управляющие сигналы. Назначение и особенности сигналов XN1-5 приводится в таблице 1.

Таблица 1 - Назначение сигналов разъема XN1-5

В цепи питания инвертора имеется плавкий предохранитель F1 (1.5А), перегорающий каждый раз при пробое силовых транзисторов инвертора.

Импульсный ток в первичных обмотках импульсного силового трансформатора T1 создается автогенераторным преобразователем, состоящим из VT6 и VT7 и обмоток трансформатора T1. Запуск автогенераторного преобразователя осуществляется в момент подачи не него питающего напряжения, номиналом около 9В от импульсного регулятора. Яркость свечения ламп регулируется путем изменения этого входного напряжения, а для его изменения и предназначен импульсный регулятор.

Импульсный регулятор выполнен по схеме понижающего типа и в его состав входят: силовой ключевой транзистор VT4, диод VD2 и дроссель L1. Транзистор VT4 переключаясь с высокой частотой (десятки кГц), обеспечивает преобразование входного постоянного напряжения +12В в последовательность высокочастотных импульсов. Эти импульсы затем сглаживаются дросселем L1, в результате чего создается напряжение постоянного тока величиной 8-9 В. Диодом VD2 обеспечивается поддержание тока через дроссель L1 в моменты закрытого состояния транзистора VT4. Изменением соотношения времени открытого и закрытого состояния транзистора VT4 можно регулировать уровень выходного напряжения, т.е. регулировать яркость ламп. Управляется транзистор VT4 микросхемой широтно-импульсного модулятора (ШИМ) - IC.

Микросхема ШИМ является микросхемой типа TL5001 производства Texas Instruments. Назначение контактов микросхемы ШИМ-контроллера указано в таблице 2.

Таблица 2 - Назначение контактов ШИМ-контроллера TL5001

Цепь запуска инвертора представлена двумя транзисторами:VT1 и VT2. Если сигнал ON/OFF на XN3 устанавливается в высокий уровень, открывается транзистор VT1, который открывает транзистор VT2, и на микросхему ШИМ подается питающее напряжение, что приводит к ее запуску, а, значит, и к запуску всего инвертора.

Транзистор VT5 совместно со стабилитроном VD3 образуют цепь защиты от превышения выходного напряжения регулятора свыше 9.1 В. Если такое превышение происходит, стабилитрон открывается и открывает транзистор VT5. Транзистор VT5 своим переходом коллектор-эмиттер шунтирует конт.6 (DTC) микросхемы ШИМ, что приводит к ее блокировке и выключению инвертора.

Две лампы CCFL подключаются к разъемам XN1-5 и XN6-7. Контакт 1 этих разъемов обозначен HOT, и на него подается высоковольтное импульсное напряжение, а контакт 2 обозначен RETURN, и этот контакт подключается через резисторы R22 и R23 к «земле».

Резисторы R22 и R23 являются элементами, определяющими обрыв в цепи ламп. С этих резисторов сигнал обратной связи ламп через VD4 подается на микросхему ШИМ.

Сам преобразователь выполнен по автогенераторной схеме и образован двумя транзисторами: VT6 и VT7 и трансформатором T1. Пусковыми резисторами автогенератора являются R20 и R21.

.3      Цель курсового проекта

Целями курсового проекта являются:

         анализ неисправности инвертора, при которой яркость ламп задней подсветки несоответствующая, разработка алгоритма поиска этой неисправности и определение неисправных электрорадиоэлементов;

         подбор инструментов;

         выбор контрольно-измерительной аппартуры;

         анализ причины возникновения дефекта и модернизации участка схемы;

         разработка способов устранения дефектов в инверторе;

         разработка таблицы основных, типичных неисправностей;

         ознакомление с организацией рабочего места регулировщика радиоэлектронной аппаратуры;

         ознакомление с техникой безопасности при ремонте радиоэлектронной аппаратуры.

2.
Специальная часть

2.1    Методика ремонта и регулировки инвертора

Для того, чтобы отремонтировать и отрегулировать аппаратуру, неоходимо провести ее техническое диагностирование - определение технического состояния аппаратуры. Это диагностировние проводится в соответствии с обобщенным алгоритмом.

На первом шаге алгоритма диагностирования радиоэлектронной аппаратуры проводят визуальный осмотр, при котором определяют целостность всех элементов.

После этого производят выбор технических параметров проверки блоков.

Затем производится контроль технических параметров на соответствие их требованиям технической документации. Если неработоспособным будет хотя бы один элемент или параметры не будут соответствовать требованиям документации, то аппаратура подлежит ремонту и регулировке.

Методику ремонта и регулировки инвертора необходимо проводить в соответствии с общими условиями ремонта и регулировки электронной аппаратуры, описанными ниже.

Прежде чем приступить к поиску неисправности, необходимо попытаться восстановить нормальную работу аппаратуры путем настройки его с помощью внешних оперативных органов управления. Если это не дало желаемого результата, необходимо выяснить причины нарушения работы устройства, а именно определить, неисправно ли данное устройство или имеются внешние причины (запыленность аппаратуры, индустриальные или атмосферные помехи, нестабильность питающей сети). Одновременно следует исключить возможность появления нарушений, связанных с плохим контактом входных цепей, неправильном положении переключателей и ручек органов оперативной регулировки.

Отыскание неисправностей следует начинать с анализа внешних признаков, различное сочетание которых с учетом влияния, оказываемого на них органами регулировок, помогает установить модуль или блок, подлежащей проверке и ремонту

Для уточнения неисправности следует применять следующую общую последовательность действий:

методом внешнего осмотра при выключенной аппаратуре произвести тщательный внешний осмотр, обращая внимание на любые дефекты монтажа и деталей, внешне различимые визуально и произвести очистку ремонтируемой аппаратуры от накопившейся пыли;

- методом простукивания при включенной аппаратуре произвести проверку нарушения механических контактов из-за загрязнения; снижение упругости, деформации контактов; нарушение внутренних соединений радиоэлементов; дефекты монтажа, микрозамыкания, микротрещины путем их легкого покачивания;

измерить постоянные и импульсные напряжения на контактах (со стороны печати) и сравнить полученные значения с величинами, приведенными в технической документации.

методом замены проверить исправность микросборок и модулей, если проведенные ранее действия не дали положительных результатов, при этом заменяя элементы или модули эталонными, заведомо исправными;

методом электропрогона проверить качество проведенного ремонта или возникновение периодически проявляющихся неисправностей;

привести устройство в первоначальное рабочее состояние.

Для проведения ремонта и регулировки требуется следующая документация:

         инструкция по ремонту;

         схемы электрическая принципиальная, структурная, монтажная;

         руководство по эксплуатации.

Чтобы отремонтировать и произвести регулировку устройства, необходимо правильно выбрать контрольно-измерительные приборы.

.2      Выбор контрольно-измерительной аппаратуры

Для ремонта инвертора применялась следующая контрольно-измерительная аппаратура:

-       Вольтметр - электрический прибор для измерения ЭДС и напряжений в электрических цепях. Вольтметр включается параллельно нагрузке или источнику электрического тока. Для ремонта данного устройства использовался вольтметр цифровой универсальный В7-38; диапазоны измерения вольтметра указаны в таблице 1.

Таблица 3 - Диапазоны измерений вольтметра В7-38

-       Мультиметр - комбинированный (универсальный) электроизмерительный прибор, объединяющий в себе несколько функций. Существуют цифровые и аналоговые мультиметры (тестеры). У цифровых и аналоговых тестеров есть свои достоинства и недостатки. В сравнении: аналоговые приборы дают измерения с большей точностью, т.к. в цифровых тестерах используется АЦП, значительно увеличивающий погрешность измерения. Но с цифрового прибора легче считывать показания, чем с аналогового, т.к. результат измерения в цифровом мультиметре (ЦМ) выводится на экран в числовом виде, а показания аналогового мультиметра (АМ) необходимо определить по положению стрелки на шкале, предварительно выбрав ее в соответствии с диапазоном измерения. К тому же на точность измерения в аналоговых приборах влияет параллакс, однако для устранения этой погрешности был придуман зеркальный сектор. Для ЦМ полярность подключения щупов прибора не имеет значения, в отличие от АМ. В ЦМ при неправильном подключении на экране просто высветится минус перед показаниями, а АМ не будет измерять величину, стрелка упрется в ограничитель шкалы. Существуют многие другие недостатки АМ перед ЦМ: нелинейность шкал при некоторых измерениях, подстройка нуля, плохая стойкость к механическим повреждениям и вибрации, зависимость от положения прибора относительно земли - все это дает цифровым тестерам преимущество перед стрелочными. Однако, аналоговые приборы до сих пор применяются при ремонте и регулировке аппаратуры благодаря своей инерционности (и, как следствие, нечувствительности к помехам) и относительно большей точности измерения. К тому же стрелочные приборы мгновенно показывают малозаметные изменения контролируемой величины, т.к им не требуется время на оцифровку измерения.

Для ремонта инвертора использовался цифровой тестер - универсальный измерительный прибор MY - 64; технические характеристики MY - 64 описаны в таблице 2.

Таблица 4 - Характеристики универсального измерительного прибора MY - 64

Максимум

Разрешение

Погрешность

Постоянное напряжение

1000 В

0,1 мВ

±(0.5% + 1)

Переменное напряжение

700 В

0,1 мВ

±(0.8% + 3)

Постоянный ток

20 А

1 мкА

±(0.8% + 1)

Переменный ток

20 А

1 мкА

±(1% + 3)

Сопротивление

200 МОм

0,1 Ом

±(0.8% + 1)

-       Осциллограф. Осциллографы, так же, как и тестеры, делятся на 2 основные группы: аналоговые и цифровые.

Аналоговые осциллографы имеют такие достоинства, как возможность наблюдения непрерывного сигнала, привычные органы настройки измерения, малая стоимость прибора. К недостаткам можно отнести низкую точность, мерцание или пониженную яркость в зависимости от частоты измеряемого сигнала и скорости развертки, полоса пропускания ограничена полосой аналогового тракта.

Достоинства цифровых осциллографов: высокая точность измерений, возможность «замораживания» показаний на экране на произвольное время, яркий экран, не зависящий от скорости развертки, автоматические средства измерения параметров сигнала, возможность подключения к компьютеру, принтеру и т.д., возможность детектирования импульсных помех между выборками сигнала. Недостатками цифровых осциллографов являются: более высокая стоимость, иногда могут отображаться несуществующие сигналы, большая сложность в управлении.

Для ремонта инвертора использовался аналоговый осциллограф GOS-620; технические характеристики GOS-620 описаны в таблице 3.

Таблица 5 - Технические характеристики GOS-620

При ремонте и замене использовались следующие инструменты:

-       отвертка;

-       бокорезы,

-       утконосы;

-       паяльник;

-       пинцет;

-       припой;

-       флюс.

.3      Разработка таблицы основных, типичных неисправностей

Исходя из принципа действия инвертора и методики ремонта и регулировки радиоэлектронных устройств, я составил следующую таблицу возможных неисправностей - таблицу 6.

Таблица 6 - Таблица возможных неисправностей инвертора типа 79AL15

2.4

.5
Разработка алгоритма поиска дефекта

Целью составления алгоритма является разработка последовательности действий по выявлению причин неисправности, проверка работоспособности блока и устранение неисправности, приводящее к замене неисправных деталей и проверке их основных характеристик после выполнения ремонта или в процессе наладки.

На основании разработанной мной таблицы неисправностей я составил следующий алгоритм поиска неисправности.

На 1 этапе необходимо подключить монитор к питанию и убедиться, что неисправность находится внутри монитора. Далее следует разобрать монитор, очистить его от пыли, попробовать отыскать дефекты ЭРЭ с помощью внешнего осмотра и при наличии таковых - устранить их.

На 2 этапе необходимо проверить сами лампы задней подсветки на обрыв и механические повреждения. Обнаруженные неисправности устранить и проверить работоспособность устройства. Если работоспособность не восстановлена - продолжить поиск дефекта далее (последнее действие необходимо повторять после каждого последующего этапа).

На 3 этапе проверить осциллографом GOS-620 наличие импульсов на обеих обкладках С4. При их отсутствии - заменить C4.

На 4 этапе проверить R22 и R23 на соответствие номиналам с помощью универсального измерительного прибора MY-64. При несоответствии номиналов паспортным - заменить дефектные резисторы.

На 5 этапе проверить диод VD4 на пробой и короткое замыкание c помощью универсального измерительного прибора MY-64. При проверке необходимо отпаять один вывод от схемы. При неисправности диода- заменить его.

На 6 этапе проверить частоту импульсов на выходе микросхемы DA1 (конт.1) с помощью осциллографа GOS-620. Она должна находиться в диапазоне от 150 до 290 кГц. При несоответствии частоты указанному диапазону - заменить R14.

На 7 этапе необходимо проверить конденсатор C13 методом замены на заведомо исправный. При исчезновении дефекта - заменить С13.

Если на всех вышеперечисленных этапах ремонта неисправность не была устранена, то ремонт данного устройства считается слишком дорогостоящим и необходимо заменить устройство целиком.

.6      Анализ причины возникновения дефекта

Составив таблицу поиска неисправностей и проанализировав схему, я пришел к выводу, что наиболее вероятной причиной отказа при данной неисправности могут быть резисторы R22, R23 с номинальным сопротивлением 1 кОм. При увеличении их номиналов до 1.5 кОм и паспортном напряжении 5В (при настройке яркости ламп на максимум) выходной ток будет приближенно равен 6.7 мА. В связи с этим яркость ламп будет повышенная, т.к для обеспечения нормальной яркости ламп необходим ток всего лишь в 6.2 мА.

Для того, чтобы уменьшить риск возникновения этого дефекта в будущем, необходимо произвести модернизацию схемы. В данном случае - выбрать резисторы с меньшими допустимыми отклонениями номинального сопротивления.

Для обоснования произведенной мной модернизации я сделал расчет надежности для замененных и взятых на замену элементов. Расчеты я поместил в таблицу 7 и таблицу 8 соответственно.

3.
Организация рабочего места регулировщика радиоэлектронной аппаратуры

Рабочим местом регулировщика называется часть производственной площади предприятия, на котором выполняются регулировочные или настроечные операции. К рабочему месту должны быть подведены шины заземления, переменные напряжения 220 вольт для питания измерительных приборов и 36 вольт для питания электропаяльника.

При подготовке рабочего места и выполнении работ по регулировке должны быть приняты необходимые меры по безопасности труда:

         все контрольно-измерительные приборы, источник питания и другое вспомогательное оборудование должны быть надежно заземлены;

         внешние соединительные провода и кабели должны иметь качественную изоляцию;

         эксплуатация оборудования и электроприборов должна осуществляться в соответствии с «Правилами технической эксплуатации электроустановок потребителей»;

         при работе с электро- и радиоборудованием должны применяться защитные средства (диэлектрические перчатки, коврики, антистатические браслеты для пайки микросхем и др.).

Состав оборудования рабочего места (измерительные приборы, инструмент. приспособления) определяется сложностью ремонтируемого изделия

Стандартно в рабочее место регулировщика РЭА входит: измерительный комплект со встроенным компьютером в промышленном исполнении; монитор, клавиатура, мышь; два блока питания; стол регулировщика.

Средства измерений рабочего места включены в Государственный реестр средств измерений РФ.

Базовая комплектация измерительного комплекта:

-       вольтметр;

-       осциллограф;

-       мультиметр;

-       генератор измерительных сигналов.

.
Охрана труда и техника безопасности

Требования к электробезопасности.

Электробезопасность на предприятиях - система мер по обеспечению безопасности работников от возможных воздействий электрического тока и электромагнитных полей. Контроль за электробезопасностью осуществляется на этапах проектирования, монтажа и эксплуатации любых электротехнических устройств.

Эксплуатацию электроустановок должен осуществлять подготовленный электротехнический персонал.

Состояние здоровья электротехнического персонала, обслуживающего действующие электроустановки, определяется медицинским освидетельство-ванием при приеме на работу и затем периодически проверяется в сроки, установленные органами здравоохранения.

Электротехнический персонал до назначения на самостоятельную работу или при переходе на другую работу (должность), связанную с эксплуатацией электроустановок, а также при перерыве в работе в качестве электротехнического персонала свыше 1 года обязан пройти производственное обучение на рабочем месте.

По окончании производственного обучения обучаемый должен пройти проверку знаний. Ему должна быть присвоена соответствующая группа по электробезопасности.

Требования к противопожарной безопасности.

Общие требования безопасности

Первичный противопожарный инструктаж о соблюдении мер пожарной безопасности должны проходить все вновь принятые на работу сотрудники. Лица, не прошедшие противопожарный инструктаж, к работе не допускаются.

Лицо, ответственное за обеспечение противопожарной безопасности, назначается руководителем организации из числа сотрудников производственного отдела.

За нарушение настоящей инструкции виновные несут дисциплинарную, материальную, административную, уголовную ответственность, предусмотренную действующим законодательством Российской Федерации, в зависимости от характера нарушения и тяжести его последствий.

)        Требования безопасности перед началом работы.

Перед началом работы работники предприятия обязаны:

-       Проверить состояние и исправность технических средств пожаротушения.

-       Доложить руководству организации и ответственному за обеспечение противопожарной безопасности обо всех неисправностях, происшествиях, ситуациях, которые могут привести к пожару, с указанием причин возникновения данных обстоятельств и виновных лиц.

)        Требования безопасности во время работы.

Обеспечение и содержания средств пожаротушения, связи и сигнализации:

-       Запрещается использовать пожарную технику для хозяйственных, производственных и прочих нужд, не связанных с пожаротушением.

-       Пожарные гидранты, гидрант-колонки и пожарные краны не реже, чем каждые 6 месяцев должны подвергаться техническому обслуживанию и проверяться на работоспособность путем пуска воды с регистрацией проверки в специальном журнале.

-       Пожарные краны внутреннего противопожарного водопровода во всех помещениях необходимо оборудовать рукавами и стволами, заключенными в шкафы, которые пломбируются. Пожарные рукава должны быть сухими, хорошо скатанными и присоединенными к кранам и стволам.

-       На дверце шкафа пожарного крана должны быть указаны буквенный индекс ПК, порядковый номер крана, номер телефона ближайшей пожарной части.

-       Огнетушители должны размещаться на полу в специальных тумбах или на высоте не более 1,5 м от уровня пола до нижнего торца огнетушителя и на расстоянии не менее 1, 2 м от края двери при ее открывании.

-       Каждому поступившему в эксплуатацию огнетушителю присваивается порядковый номер, который наносят краской на корпус огнетушителя.

-       При каждом ящике с песком должны постоянно находиться 2 металлические лопаты. Ящики должны плотно закрываться крышками, на которых должна быть надпись «песок на случай пожара».

Требования к охране окружающей среды.

Требования к охране окружающей среды должны соответствовать Федеральному закону Российской Федерации от 10.01.2002 № 7-ФЗ «Об охране окружающей среды».

Заключение

В курсовом проекте:

-       были рассмотрены назначение и принцип действия инвертора типа 79AL15;

-       подобраны контрольно-измерительные приборы и инструменты, необходимые для ремонта инвертора;

-       составлена таблица основных типичных неисправностей инвертора;

-       составлен алгоритм поиска дефекта при конкретной неисправности инвертора;

-       была произведена модернизация схемы инвертора с повышением надежности устройства в конечном результате;

-       рассмотрено устройство рабочего места регулировщика радиоэлектроаппаратуры;

-       рассмотрены мероприятия по охране труда, пожарной безопасности, защите окружающей среды.

Цели курсового проектирования достигнуты.

Список использованных источников

-        Ю.А.Браммер, И.Н.Пащук «Импульсные и цифровые устройства», учебник для студентов электрорадиоприборостроительных средних специальных учебных заведений, М: Высшая школа, 2003.

         ИНФОРМОСТ «Радиоэлектроника и Телекоммуникации» №5 (29) 2003, Афонский А.А. «Измерительная техника». «Справочник по электрическим конденсаторам», под общей ред. И.И. Четверткова и В.Ф. Смирнова. М: Радио и связь, 1983.

         Справочник «Резисторы», под ред. И.И. Четвертков и В.М. Терехова. М: Радио и связь, 1991.

         Справочник по импортным транзисторам. http://tranzistor.biz/

         Правила технической эксплуатации электроустановок потребителей (утв. приказом Минэнерго РФ от 13 января 2003 г. №6).

         http://www.mirpu.ru/lcd/35-lcdinvertors/220-sampo.html

         http://www.tofmal.ru/projects/contest/ber/monitors.html
