Оценка вероятностей реализации пятиэлементного сечения для
стратегии параллельного восстановления
Целью работы является оценка вероятностей реализации четырехэлементного
сечения для стратегии параллельного восстановления.
При анализе изменения поведения
системы в процессе использования удобно использовать граф состояний. Граф
состояний - это направленный граф, вершины которого изображают возможные
состояния системы, а ребра отражают возможные переходы системы из одного
состояния в другие с параметрами интенсивностей отказов и восстановлений.
Для рассматриваемого пятиэлементного
сечения граф состояний имеет следующий вид:
- работоспособное состояние.
-5 - состояния с отказом одного
элемента с соответствующим номером.
-15 - состояния с попарным отказом
элементов 1 и 2, 1 и 3, 1 и 4, 1 и 5, 2 и 3, 2 и 4, 2 и 5, 3 и 4, 3 и 5, 4 и 5.
-25 - состояния с отказом трех
элементов: 1, 2 и 3; 1, 2 и 4; 1, 2 и 5; 1, 3 и 4; 1, 3 и 5; 1, 4 и 5; 2, 3 и
4; 2, 3 и 5; 2, 4 и 5; 3, 4 и 5.
-30 - состояния с отказом четырех
элементов: 1, 2, 3 и 4; 1, 2, 3 и 5; 1, 2, 4 и 5; 1, 3, 4 и 4; 2, 3, 4 и 5.
- состояние отказа всех элементов
системы.
При этом
-
интенсивность отказа i-го элемента,
- интенсивность
восстановления i-го элемента.
Система дифференциальных
уравнений Колмогорова-Чепмена для рассматриваемого случая имеет вид:
Решим полученную систему
дифференциальных уравнений с помощью пакета Mathcad:
При:
При:

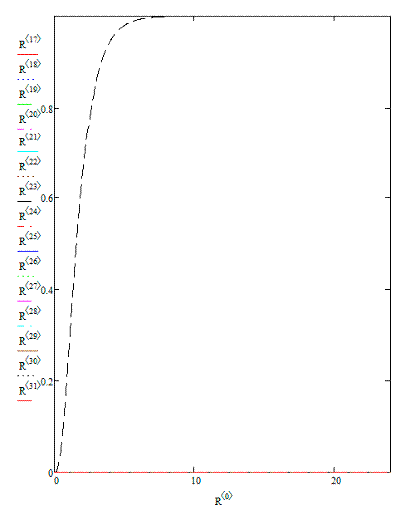

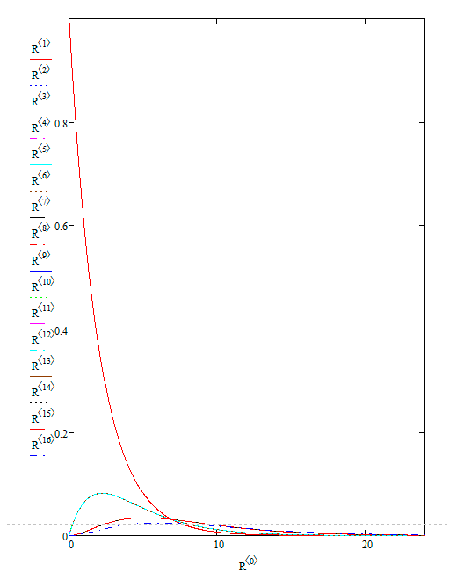

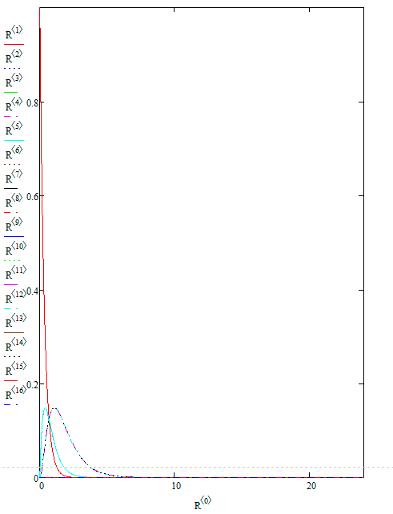

получаем график решений
системы дифференциальных уравнений:

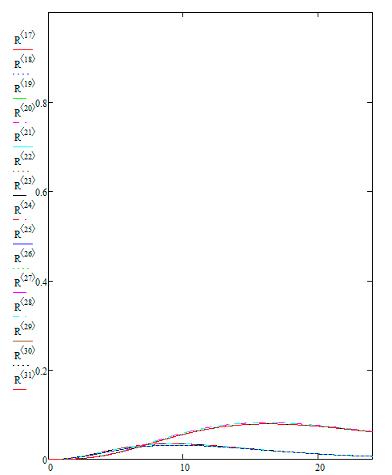

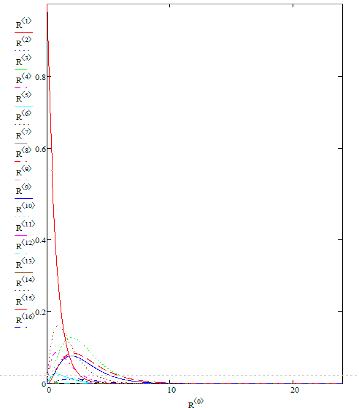

При:

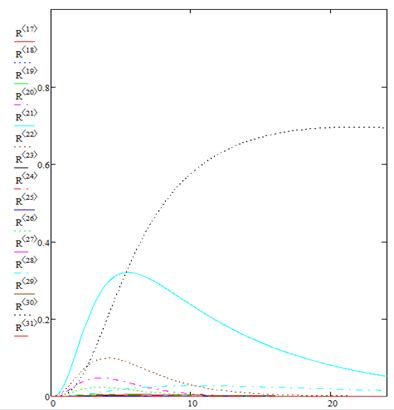

получаем следующий
график решений дифференциальных уравнений:
граф ребро
пятиэлементный сечение
при интенсивностях
восстановления, больших интенсивностей отказа, получаем наибольшую вероятность
нахождения системы в полностью работоспособном состоянии. При этом вероятности
состояний, в которых выходит из строя хотя бы один элемент, незначительно
меньше.
Вывод:
в ходе выполнения лабораторной работы была произведена оценка вероятностей
реализации пятиэлементного сечения для стратегии параллельного восстановления.
Анализ проводился с
помощью графа состояний, на основе которого была получена и решена система дифференциальных
уравнений. В результате решения системы было исследовано влияние интенсивностей
восстановления и отказа элементов на работоспособность всей системы.
