Создание тематических карт Буинского района
Казанский
(Приволжский) Государственный Университет
Институт
Экологии и Географии
Кафедра
ландшафтной экологии
Специальность
- "Общая экология"
ГИС
Отчет по
контрольной работе №3
Буинский
район
Работу
выполнил:
Динмухаметов
Расим
группа
02-1111
Казань 2013
1.
Удаляем объекты не входящие вБуинский район
. Создаем Буинского района (kodname=28).
Для этого сначала открываем слой ag200. В меню
«запрос» выбираем «выбрать»:
Из таблиц: ag200.
С условием: kodname=28
Поместить в таблицу: Буинск
Сохраняем под именем Буинск в своей папке.
а) Создаем слой, показывающий административный
центр только Буинского района.
Для этого открываем слой taadmp, сначала в
управлении слоями ставим галочку в поле редактирования, затем делаем слой
изменяемым, в меню «запрос» выбираем «выбрать полностью taadmp ».
Получаем:

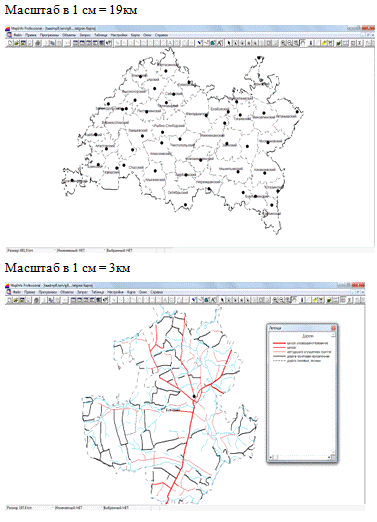

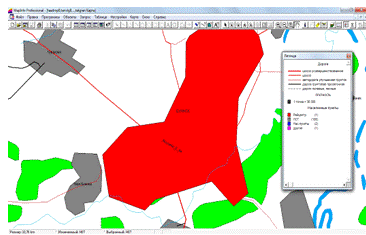

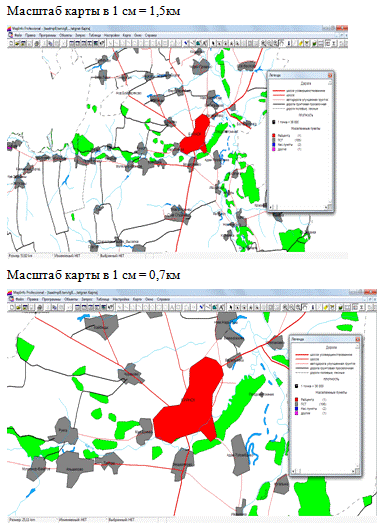

Масштаб карты в 1 см = 0,3км

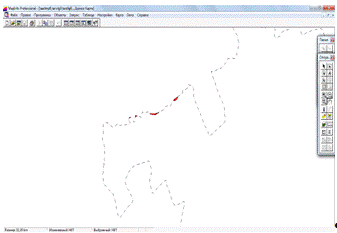

. Определяем площадь населенных пунктов,
попавших на территорию Буинского района и не входящих в состав района.(показано
на скрине)
Сохраняем под именем граница в своей папке.
. Определяем населенные пункты района площадь
которых превосходит 0,506 км 2 площадь занести в отдельную колонку.

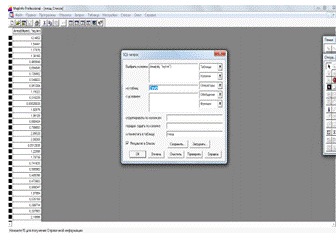

Расчет площадей всех населенных
пунктов.

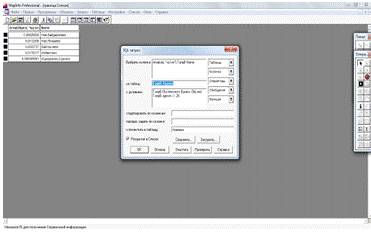

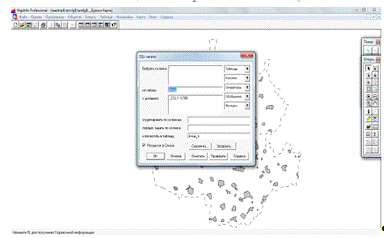

.Выбор населенных пунктов исходя из условия
.составление таблицы.
населенный пункт район численность
4. Создать новую колонку для населенных пунктов,
показывающих процент населения в нём по отношению к общей численности района.

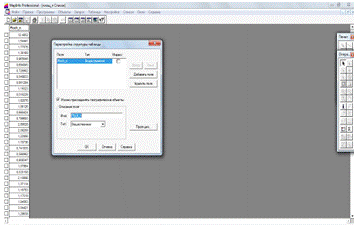

1) Для этого в меню «Таблица»
выбираем «Изменить»
«Перестроить»
выбираем слой TanpB, в окне Перестройка структуры таблицы нажимаем на Добавить
поле
Имя: популВ
Затем «Таблица» «Обновить
колонку», в окне Обновить колонку выбираем обновить таблицу TanpB, обновить
колонку популяция, значение извлечь из Буинск , объединить по колонкам
agnum-kodname, вычислить значение для Popul.
) «Таблица» «Изменить» «Перестроить»
выбираем слой Tanpбуинск, в окне Перестройка структуры таблицы нажимаем на
Добавить поле
Имя: популВ%
Тип: вещественное
Затем «Таблица» «Обновить
колонку», в окне Обновить колонку выбираем обновить таблицу Tanpбуинск,
обновить колонку попул_буинск%, значение извлечь из Tanpбуинск, вычислить
значение для Popul*100/ популВ.

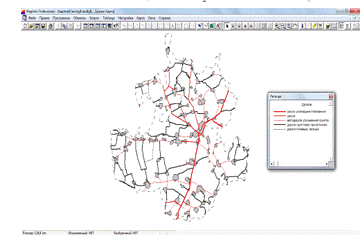

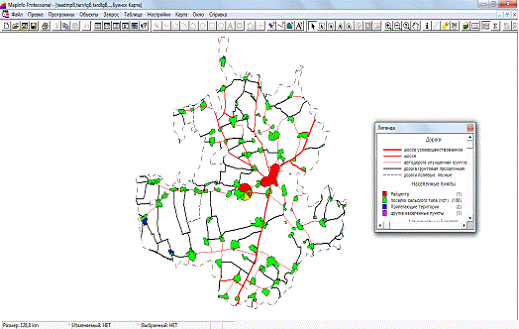

. Создать тематические карты
буинского района для дорог и типов населенных пунктов.) Создаем тематическую
карту дорог буинского района.
Для этого в меню «Карта» выбираем
«Создать тематическую карту», в окне Создать тематическую карту выбираем тип:
отдельные значения. Далее выбираем таблицу tardlgВ , поле Code. Далее Легенда
(присваиваем названия типов дорог по коду):
- шоссе усовершенствованное
- шоссе
- автодорога улучшенная грунтовая
- дорога грунтовая проселочная
- дороги полевые, лесные

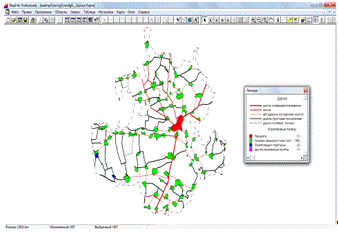

б) Создаем тематическую карту типов
населенных пунктов буинского района.
Для этого в меню «Карта» выбираем
«Создать тематическую карту», в окне Создать тематическую карту выбираем тип:
отдельные значения. Далее выбираем таблицу TanpВ, поле Code. Далее Легенда
(присваиваем названия типов населенных пунктов по коду):
5. Создать тематические карты
буинского района с использованием круговой диаграммы .
Для этого в меню «Карта» выбираем
«Создать тематическую карту», в окне Создать тематическую карту выбираем тип:
круговая, шаблон: стандартная. Далее выбираем таблицу буинск, добавляем поля
Tatar, Russian и Выражение:
. Создать тематические карты
Буинского
Для этого в меню «Карта» выбираем
«Создать тематическую карту», в окне Создать тематическую карту выбираем тип:
столбчатая, шаблон: стандартная. Далее выбираем таблицу буинск, добавляем поля
Chilp, Trudosp и Older. Далее «стили» выбираем цвета (Chilp - красный , Trudosp
- желтый , Older - зеленый). Далее в Легенде указываем названия,
соответствующее каждому выбранному цвету.

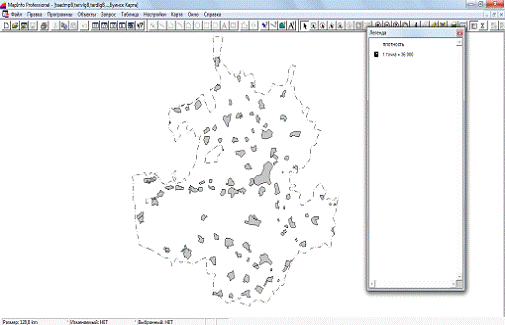

) Создать тематические карты
плотности населенных пунктов.
