РЕФЕРАТ

Объектом исследования является встроенное в базу данных интеллектуальное расширение СУБД, использующее таблицы принятия решений.

Цели работы: создать систему ТПР, встроенную в СУБД Oracle. Провести экспериментальные исследования быстродействия.

Более детально:

-       создать базу данных для инструментального средства, предназначенного для работы с таблицами принятия решений, встроенными в СУБД Oracle,

-       создать пакет процедур и функций, реализующий процессы, обеспечивающие создание, редактирование и работу с таблицами принятия решений,

-       доработать интерфейсы, разработанные в курсовой работе Дербеневой Е. «Адаптивный интерфейс для работы с таблицами принятия решений», выполнить экспериментальную проверку инструментального средства.

Исследования проводились с помощью СУБД Oracle.

Адаптивный WEB-интерфейс пользователя был реализован с использованием технологий HTML5, CSS3, JavaScript, JSON, PHP.

ВВЕДЕНИЕ

Искусственный интеллект - это один из разделов информатики, в котором рассматриваются задачи аппаратного и программного моделирования тех видов человеческой деятельности, которые считаются интеллектуальными [1].

Экспертные системы являются одним из основных направлений искусственного интеллекта. Как правило, экспертные системы создаются для решения практических задач в некоторых узкоспециализированных областях, где большую роль играют знания и опыт специалистов. Фундаментом экспертной системы любого типа является база знаний, которая составляется на основе знаний специалистов [2].

Второе направление - интеллектуальное управление - методы управления, которые используют различные подходы искусственного интеллекта, такие как искусственные нейронные сети, нечеткая логика, машинное обучение, эволюционные вычисления и генетические алгоритмы.

Одно из важнейших отличий интеллектуального управления от экспертной системы в том, что входные данные могут поступать не от человека, а от программных модулей и, поэтому, нуждаются в более тщательных проверках. Возможно прерывание процесса с целью получения решения пользователя. В этом случае, необходимо предоставить ему корректные данные и, насколько возможно, проконтролировать последовательность действий по принятию решения. Тем не менее, основная нагрузка по контролю корректности данных всё так же остаётся на плечах пользователей и экспертов, предоставляющих данные системе.

Таблицы принятия решений (ТПР) - способ компактного представления модели со сложной логикой. ТПР возникли в деловой практике еще в 60-ых годах прошлого века, зарекомендовав себя как удобное средство для быстрого, простого описания сложных процессов, структур и задач.

Аналогично условным операторам в языках программирования, они устанавливают связь между условиями и действиями. Но, в отличие от традиционных языков программирования, таблицы решений в простой форме могут представлять связь между множеством независимых условий и действий.

Высокая эффективность работы с таблицами решений позволяет строить сложные системы искусственного интеллекта. Их преимущества по сравнению с обычными экспертными системами - простота эксплуатации, встраивание в базу данных и, вытекающая из этого обстоятельства, возможность использования индексов базы для ускорения доступа к большому объёму фактов, представленных таблицами базы данных.

Также, таблицы принятия решений могут представляться деревьями принятия решений, которые в настоящее время широко используются в области статистики и анализа данных: на ребрах дерева записываются атрибуты, от которых зависит целевая функция, в «листьях» - значения целевой функции, а в остальных узлах - атрибуты, по которым различаются случаи.

В представленной работе используются таблицы принятия решений, встроенные в СУБД Oracle, которые не требуют инсталяции Oracle Fusion Middleware и потому могут работать в любой комплектации СУБД, в частности в бесплатной для коммерческого использования версии Oracle XE.

1. Таблицы принятия решений

запрос логика таблица данные

1.1 Продукции общего вида. Продукции по Поспелову

В общем виде под продукцией понимают выражение вида

AB

Импликация, чаще всего, может истолковываться в обычном логическом смысле, как знак логического следования B из А. Но классическая продукционная система Поста с продукциями общего вида слишком ограниченна. Имеется гораздо более широкое определение.

По Поспелову Д.А. [10] продукционная модель знаний основывается на правилах, имеющих в общем случае вид:

И; О; У; А К; П

где И - идентификатор продукции;

О - область применения;

У - условие применения;

А - антецедент;

К - консеквент;

П - последействие.

Более точно, ядро продукции АК для предлагаемого проекта следовало бы записать в виде:

АХ КУ.

где x,y {БД, РС, БЗ} и через БД обозначен внешний мир, которым в нашем случае является база данных, РС это рассуждающая система, БЗ - база знаний.

Имеется в виду, что информация может поступать из внешнего мира (АБД), из базы знаний (АБЗ) и из самой рассуждающей системы (АРС), а следствие представляет изменения в базе данных (КБД), в базе знаний (КБЗ) или в рассуждающей системе (КРС).

Поясним на примере, как ядро продукции можно реализовать с помощью SQL-запроса. Любую таблицу можно воспринимать как набор фактов описываемых предикатом, полученным взаимно однозначным отображением схемы таблицы в предикат.

В качестве примера возьмём таблицы employees, departmets и locations из многим известной учебной схемы HR в СУБД Oracle. Используем продукцию, определяющую отношение «Работает в городе», то есть «город, в котором находится отдел, в котором работает сотрудник»:

Работает_в_отделе(employee, department)

Отдел_находится_в_городе(department, city)

Сотрудник_работет_в_городе(employee,city)

В языке SQL этой продукции соответствует запрос:

SELECT e.employee_id, l.cityemployees e, departments d, locations le.department_id = d.department_idd.location_id = l.location_id

Заметим, что подобная реализация через запросы с соединениями таблиц для практики из-за плохих планов исполнения, приемлема только в том случае, когда в ядре продукции используются предикаты, представленные таблицами базы данных.

В общем случае таблица принятия решений, предназначенная для восприятия человеком, разделяется на четыре области (таблица 1).

Таблица 1 - Таблица принятия решений

Каждое правило таблица принятия решений состоит из посылки (условия) и заключения (действия). В древовидном представлении, предпосылки и заключении являются узлами, а ветви дерева являются связями между посылками и заключениями.

Пример таблицы решений, для ситуации «Вода в гостинной» приведён в таблице 2.

Таблица 2 - Пример таблицы принятия решений

Четыре верхних строки относятся к условиям, остальные четыре - к действиям. Такая структура таблиц удобна для восприятия человеком, поэтому таблицы принятия решений просты для изучения и понимания специалистами различных профессий, довольно легко модифицируемы и имеют более универсальную, в сравнении с блок-схемами, форму.

1.2 Переходы внутри таблиц. Работа с исключениями

В некоторых случаях разделение на условие и действие может оказаться довольно затруднительным, так как некоторые действия могут быть связаны с условием, подразумевая, что они должны быть выполнены перед проверкой условия. В то время как другие могут быть выполнены уже после проверки одного или нескольких условий. Кроме того, комбинации условий или действий сами по себе могут ссылаться на другие таблицы решений. Например, действие может включать в себя вызов процедуры для выполнения некоторой задачи, обращение к базе, для получения каких-либо данных или для выполнения той же задачи может быть определено условие в другой таблице решения.

Таблицу решения, вызванную другой таблицей решения, называют подтаблицей-действием или подтаблицей-условием. Эти подтаблицы играют важную роль в структурировании решения и позволяют производить более тщательный и детальный анализ.

Как частный случай перехода от одной таблицы к другой можно рассматривать переходы внутри таблицы, что позволяет работать с исключениями из правил. Например, представим, что таблица принятия решений содержит 7 условий, первые 2 из которых являются исключением из правил, и, если истинно хотя бы одно из них, проверка остальных 5 условий не имеет смысла. В том случае, если мы хотим обойти рассмотрение этих исключений, можно осуществить переход не к началу таблицы, а к какой-либо её части. А затем, при необходимости, вернуться к началу для проверки истинности условий-исключений (рисунок 1).

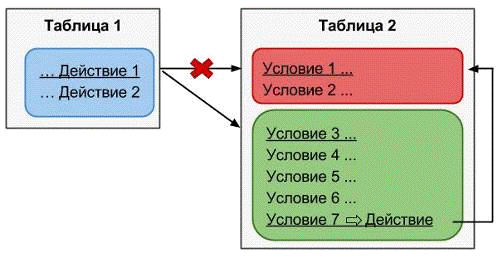

Рисунок 1 - схема работы с исключениями

1.3 Прямой и обратный логический выводы

Механизм логического вывода выполняет функции поиска в базе правил, последовательного выполнения операций над знаниями и получения заключений. Существует два способа проведения таких заключений: прямой и обратный выводы.

Формирование рассуждений в стиле обратного логического вывода может осуществляться следующим образом. Работа по поиску причин появления воды на полу в гостиной начинается с выдвижения гипотезы. Например, в рассмотренном выше примере это «утечка в кухне». После этого цепочка рассуждений в сети логического вывода формируется в обратном направлении. Для подтверждения этой гипотезы необходимо, чтобы утверждения «неисправность в кухне», «вода не капает с потолка» и «вода не поступает снаружи» были истинными [7].

В обратном механизме логического вывода работа начинается от поставленной цели. Если цель A согласуется с консеквентом (заключением) продукции, то антецедент (посылка) принимается за подцель и делается попытка подтверждения истинности этого факта. Процесс повторяется до тех пор, пока не будут просмотрены все правила, имеющие в качестве заключения требуемый факт.

Прямой логический вывод начинается не с гипотез, а с некоторых подтвержденных фактов. Обнаружив, что в гостиной вода, а в ванной сухо, можно сделать вывод, что неисправность в кухне. Кроме того, заметив, что окно кухни закрыто и потолок сухой можно сделать заключение, что вода не поступает извне. Это ведет к окончательному выводу, что утечка в кухне.

На практике, для решения довольно большого класса задач естественным является прямой логический вывод. Прямой логический вывод начинается не с гипотез, а с некоторых подтвержденных фактов [2]. Обнаружив, что в гостиной вода, а в ванной сухо, можно сделать вывод, что неисправность в кухне; кроме того, заметив, что окно кухни закрыто, можно сделать заключение, что вода не поступает снаружи; это ведет к окончательному выводу, что утечка в кухне.

В представленной работе использован прямой вывод.

1.4 Возможность реализации таблиц принятия решений в СУБД

Для хранения таблицы решений в базе данных реляционного типа (см. табл. 3), транспонируем представляющую матрицу.

Таблица 3 - реляционное представление таблицы принятия решений для ситуации «вода на полу»

Каждой строке этой таблицы соответствует продукция. Например, для первой строки:

В ванной сухо (Да) В кухне сухо (нет) Утечка в кухне

Преобразование транспонированием известно давно. Оно же было использовано в предыдущих разработках [9].

Ситуации, в которых консеквент относится к одной или нескольким столбцам, не повторяющимся в разных продукциях, крайне неудобны. Поэтому используется таблица вида:

Таблица 4 - реляционное представление таблицы принятия решений

Например, при работе с правилами, имеющими исключения, действий при одних и тех же условиях может быть больше одного. Поэтому, в реализованном варианте для каждого действия предусмотрена своя строка (т. е. продукция). Возможен вариант продукций со списком действий в столбце «Действие».

В столбце «Последействия» записываются возможные переходы к другим строкам таблицы (это позволяет работать с исключениями из правил) или к другим таблицам.

Поскольку в данной работе используется прямой логический вывод, то для выбора антецедента в экспертной системе используется ответ пользователя на поставленные вопросы, консеквентном - соответствующее действие.

Прямой вывод в ТПР экспертной системы легко реализуется простым запросом к единственной таблице решений, когда выбирается одна или несколько продукций. Множественный выбор должен появляться только в ТПР с нечёткостями.

1.5 Универсальная модель данных

Как упоминалось выше, возможность использования запросов SQL с соединениями в качестве эквивалентов простых продукций вида AK известна. В предлагаемой дипломной работе применяется более эффективное решение, в котором одной продукции соответствует единственный простой запрос к одной таблице. Этот подход распространён на таблицы принятия решений (с ограниченным и расширенными вводами), основанными на продукциях общего вида (с выбором области и подобласти, условий применения и заданием последействия). Для хранения этих таблиц и работы с любыми таблицами решения была использована универсальная модель данных (УМД).

УМД состоит из фиксированного набора таблиц. Она может хранить в себе и данные, и метаданные нескольких виртуальных схем базы. В простейшем варианте УМД представляет собой набор из четырех таблиц изображённый на рисунке 2.

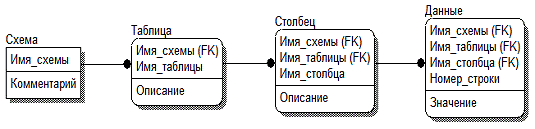

Рисунок 2 - схема УМД

Этот набор таблиц остаётся неизменным. Для добавления имени таблицы в виртуальную схему необходимо добавить одну строку в таблицу «Таблица», а для добавления столбца - добавить одну строку в таблицу «Столбец». Количество строк в таблице «Данные», определяющих одну строку таблицы, равно числу столбцов у этой таблицы. Заметим, что тип столбца может быть описан в колонке «Описание» таблицы «Столбец», но может быть добавлен в дополнительном столбце [6].

Универсальность расширения обеспечивается, прежде всего, хранением множества систем таблиц принятия решений, или продукций в универсальной модели данных. При добавлении любого количества интеллектуальных подсистем структура хранения не меняется. При добавлении новых таблиц принятии решений, условия и действия записываются в таблицу metadata, а содержимое таблиц - в decision. Таким образом, одной продукции соответствует единственный простой запрос к одной таблице.

Особенности УМД - низкая скорость. Но в наших задачах для экспертных систем малые объёмы данных.

Высокая эффективность работы с таблицами решений позволяет строить сложные системы искусственного интеллекта. Их преимущества по сравнению с обычными экспертными системами - простота эксплуатации, легкость встраивания в базу данных и вытекающая из этого обстоятельства возможность использования индексов базы для ускорения доступа к большому объёму фактов, представленных таблицами базы данных.

1.6 Динамические SQL-запросы и их использование

Хранение таблиц решений в универсальной модели данных позволяет осуществлять работу с таблицами при помощи однотипных запросов, состоящих из трёх базовых фраз языка SQL: SELECT, FROM, WHERE в стандарте SQL-2, что обеспечивает встраиваемость в различные СУБД с табличной моделью данных.

Универсальность построения запросов обеспечивается использованием технологии динамических SQL-запросов, что позволяет избегать соединения нескольких таблиц, для получения каких-либо вспомогательных данных и обеспечивает работу с любым количеством условий.

Например, для поиска нужных продукций, заполнения таблицы с историей работы пользователя, может потребоваться получить дополнительную информацию, такую как ответы пользователя, информация о предыдущем шаге работе и др. Запросы с соединением таблиц, внешних для ТПР может иметь невыгодный план запроса. Намного выгодней выполнить несколько простых запросов к одиночным таблицам с временным сохранением результатов и последующей генерацией динамического запроса, на основе этих данных.

Приведём пример сгенерированного запроса, для поиска продукции, соответствующей комбинации ответов пользователя, где ответы заранее извлечены в одномерный массив:

actions, aftereffect FROM decisionsysname = 'Medicine' AND Domain = 'Diagnostics'Subdomain ='Breathing System' AND table_id = 1( ( ('yes'='yes') OR 'yes'='_') AND( ('no'='no') OR 'no'='_')( ('yes'='yes') OR 'yes'='_') );

Здесь подчёркнутые «yes» и «no» - элементы массива, содержащего ответы пользователя на поставленные условия, хранящиеся в отдельной таблице базы и извлечённые заранее.

1.7 Нечёткая логика в таблицах принятия решений

Классическая логика, по определению, не может оперировать с нечетко очерченными понятиями, поскольку все высказывания в формальных логических системах могут иметь только два взаимоисключающих состояния: «истина» со значением истинности «1» и «ложь» со значением истинности «0».

Одной из попыток уйти от двузначной бинарной логики для описания неопределенности было введение Лукашевичем трехзначной логики с третьим состоянием «возможно» со значением истинности «0,5». Введя в рассмотрение нечеткие множества, Заде предложил обобщить классическую бинарную логику на основе рассмотрения бесконечного множества значений истинности. В предложенном Заде варианте нечеткой логики множество значений истинности высказываний обобщается до интервала [0;1] , т.е. включает как частные случаи классическую бинарную логику и трехзначную логику Лукашевича. Такой подход позволяет рассматривать высказывания с различными значениями истинности и выполнять рассуждения с неопределенностью.

Нечеткое высказывание - это законченная мысль, об истинности или ложности которой можно судить только с некоторой степенью уверенности [0;1]: «возможно истинно», «возможно ложно» и т.п. Чем выше уверенность в истинности высказывания, тем ближе значение степени истинности к 1. В предельных случаях 0, если мы абсолютно уверены в ложности высказывания, и 1, если мы абсолютно уверены в истинности высказывания, что соответствует классической бинарной логике. В нечеткой логике нечеткие высказывания обозначаются так же, как и нечеткие множества: A, B, C … . Введем нечеткое отображение T: Ω→[0 ; 1] , которое действует на множестве нечетких высказываний Ω=A, B, C… . В этом случае значение истинности высказывания A∈Ω определяется как TA∈[0;1] и является количественной оценкой нечеткости, неопределенности, содержащейся в высказывании A .

Логическое отрицание нечеткого высказывания A обозначается ¬A - это унарная (т.е. производимая над одним аргументом) логическая операция, результат которой является нечетким высказыванием «не A », «неверно, что A », значение истинности которого:

¬ A = 1 − T A

Логическая конъюнкция нечетких высказываний A и B обозначается A∩B- это бинарная (т.е. производимая над двумя аргументами) логическая операция, результат которой является нечетким высказыванием «A и B», значение истинности которого:

A ∩ B = min (T A ; T B)

Помимо приведенного выше исторически принятого основного определения логической конъюнкции (нечеткого «И»), введенного Заде, могут использоваться альтернативные формулы, например:

A ∩ B = max (T A + T B − 1 ; 0) - в базисе Лукашевича-Гилеса;

Логическая дизъюнкция нечетких высказываний A и B обозначается A B - это бинарная логическая операция, результат которой является нечетким высказыванием «A или B», значение истинности которого:

A B = max (TA ; TB).

Могут использоваться альтернативные формулы, например:

A B = min ( T A + T B ; 1) - в базисе Лукашевича-Гилеса;

Нечеткая импликация нечетких высказываний A и B обозначается A ⊃ B - это бинарная логическая операция, результат которой является нечетким высказыванием «из A следует B », «если A , то B », значение истинности которого:

A B = max( (min T A ; T B) ; 1 − T A)

Помимо приведенного выше исторически принятого основного определения нечеткой импликации, введенного Заде, могут использоваться следующие альтернативные определения нечеткой импликации, предложенные различными исследователями в области теории нечетких множеств:

A B = max (1 − T A ; T B) - Гедель;A B = min (T A ; T B) - Мамдани;A B = min (1 ; 1 − T A + T B) - Лукашевич;A B = min (T A + T B ; 1) - Лукашевич-Гилес.

Общее число введенных определений нечеткой импликации не ограничивается приведенными выше. Большое количество работ по изучению различных вариантов нечеткой импликации обусловлено тем, что понятие нечеткой импликации является ключевым при нечетких выводах и принятии решений в нечетких условиях. Наибольшее применение при решении прикладных задач нечеткого управления находит нечеткая импликация Заде.

Так же, как в классической бинарной логике, в нечеткой логике с помощью рассмотренных выше логических связок можно формировать достаточно сложные логические высказывания [9].

В представленной работе нечёткие логики используются для нахождения значимости полученного решения и определения приоритета в случае нескольких решений: пусть, необходимо работать с предикатами, атрибуты которых имеют разные значимости. На каждый основной атрибут вводится по одному дополнительному атрибуту, хранящему его вес. Взвешенная сумма произведений весов на признаки наличия атрибута (0 или 1), даёт значимость продукции, позволяющую выбирать наиболее существенные из выделенных, обычно, нескольких продукций и «отсекать» продукции, значимость которых ниже какого-либо установленного порога.

Например, пусть исходная комбинация условий имеет вид:

условие_1&( условие_2|| ^условие_3),

где значимость первого условия равна 0.2, второго - 0.7, третьего - 0.6. С учётом весов комбинация примет вид:

.2&(0.7||^0.6)

При условии, что & есть min(A;B), || - max(A;B), а ^ есть (1-A), получим значение продукции равное 0.2.

Для более точного анализа можно применить расширенный ввод, использование которого, позволит пользователю отвечать на поставленные условия не строго «да»/«нет», но выставлять «показатель выраженности» условия, значения которого также могут находиться в интервале [0;1].

Введём для предыдущего примера дополнительные показатели для 3х условий: 0.7, 0.8 и 0.2 соответственно. Тогда получим:

(0.2*0.7) & ( (0.7*0.8) || (0.6*0.2) ),

где значение продукции будет равно 0.14.

2. Реализация ТПР, встроенных в БД табличного типа

Общая схема приложения для СУБД Oracle приведена на рисунке 3.

Рисунок 3 - схема приложения для Oracle

2.1 Схемы базы данных

Для хранения таблиц решения в УМД используются 2 таблицы: decision и metadata. То есть, при добавлении новых таблиц принятия решений не требуется создание новых таблиц для их хранения.

Таблицы data_users и data_clients содержат данные о пользователях и «привязанных» к ним клиентах и служат для поддержки работы интерфейса.

Схема модели данных в Oracle приведена на рисунке 4. Условные обозначения на рисунке: P - превичный ключ, F - внешний ключ.

Рисунок 4 - Схема базы данных в Oracle

Таблица data (рисунок 5) - хранит ответы клиента на условия, пройденных таблиц решения. Также содержит имя системы, область, подобласть, в которых работает клиент, его идентификационный номер. Данные в таблицу заносятся в процессе работы клиента с системой: на соответствующей странице интерфейса клиент отвечает на поставленные вопросы (условия в соответствующей таблице принятия решений), после чего ответ автоматически заносится в таблицу и обрабатывается системой для получения «ответа» (действия) и возможного перехода на следующую таблицу.

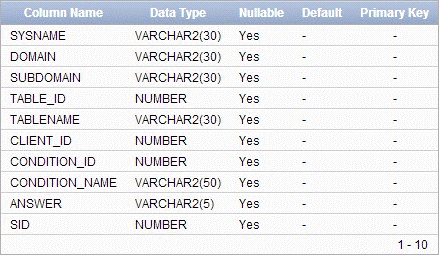

Рисунок 5 - таблица data

Здесь: sysname - название системы, domain - название области, subdomain - название подобласти, table_id - номер таблицы принятия решений, tablename - название этой таблицы, client_id - номер клиента, condition_id - номер условия, condition_name - само условие, answer - ответ клиента на заданное условие, sid - суррогатный ключ. В случае ограниченного ввода ответы клиента имеют вид «yes», «no» или «_» (безразлично). На рисунке 6 приведён пример заполнения таблицы data с расширенным вводом, где значения поля answer характеризуют степень выраженности условия.

Рисунок 6 - пример заполнения таблицы data

Таблица data_clients (рисунок 7) - содержит личную информацию о клиентах, данные об областях в которых он работает, а также номер пользователя (является уникальным), к которому он «привязан». Например, в случае постановки медицинского диагноза, клиентом является пациент, а пользователем - доктор. Таким образом, каждый клиент должен быть привязан к какому-либо пользователю.

Клиент в каждый момент времени может находиться только в одной системе, области и подобласти. Учётная запись клиента создаётся пользователем, данные в таблицу так же добавляются пользователем. При этом пользователь имеет право редактировать данные только своих клиентов.

Данные о текущей таблице решения и номере продукции заносятся автоматически в процессе работы с системой.

Рисунок 7 - таблица data_clients

Здесь: current_progress - номер текущей таблицы решения и номер продукции, dob - дата рождения, home_city - город проживания, home_state - штат/область, home_street - улица, marital_status - семейное положение, name - имя, next_visit - дата последнего посещения, sex - пол, user_id - номер пользователя, к которому привязан клиент, visit - первичный визит, basis_id и basis_name - id и название базиса с которым работает клиент. Базис для каждого клиента устанавливается пользователем перед началом работы системы и сохраняется до её окончания.

Таблица data_users (рисунок 8) - содержит личную информацию о всех пользователях, работающих с системой: имя, адрес, id, названия системы, области и подобласти, с которыми работает данный пользователь, а также логин и пароль для входа в систему. Причём логин является уникальным и не может быть одинаковым у разных пользователей. Данные пользователя заносятся в таблицу автоматически при регистрации пользователя в системе. При этом пользователь может находиться только в одной области и подобласти.

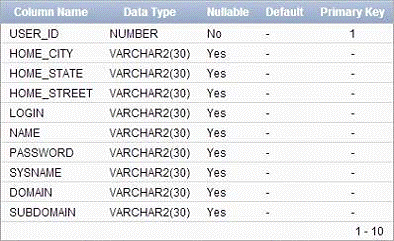

Рисунок 8 - таблица data_users

Таблица decision (рисунок 9) - хранит все таблицы принятия решений, т.е. при добавлении новых таблиц решений не требуется создание новых таблиц в базе для их хранения. Наборам ответов на условия, хранящимся в столбце conditions, соответствуют наборы действий и последействий (actions и aftereffects).

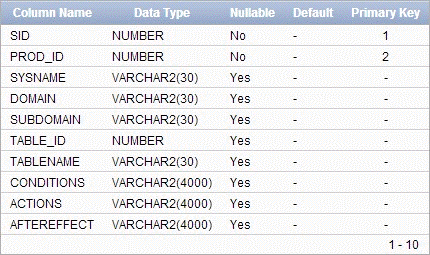

Рисунок 9 - таблица decision

Здесь: prod_id - номер соответствующей продукции, sid - суррогатный ключ, генерирующийся автоматически при помощи триггера, conditions - комбинация ответов на условия, actions - содержит комбинацию действий, соединенные между собой логическим «И», aftereffect - последействие (переход на другую таблицу/продукцию). Для столбца conditions допустимы логические операции: and (&) и or (||).

Рисунок 10 - пример заполнения таблицы decision

Данные в таблицу decision заносятся администратором и не могут редактироваться пользователями и клиентами.

Таблица metadata (рисунок 11) - содержит списки всех условий и действий, соответствующих данной таблице принятия решений, названия системы, области и подобласти, к которым принадлежит эта таблица, а также вспомогательные поля для верного построения логического условия, такие как: type, определяющее «вид» ответа клиента: checkbox, в случае ограниченного ввода, и text, в случае расширенного ввода (например, значение температуры); connection - определяет тип соединения данного условия с последующим («AND» или «OR»); brackets - наличие открывающей или закрывающей скобок. Для поддержки нечётких логик используются следующий поля: condition_weight и action_weight - вес условий и действий, значения от 0 до 1; prod_limit - «порог» значения продукции, т.е. продукции, значение которых ниже этого порога, не рассматриваются в дальнейшей работе системы. Данные в таблицу также заносятся администратором и недоступны пользователям и клиентам для редактирования.

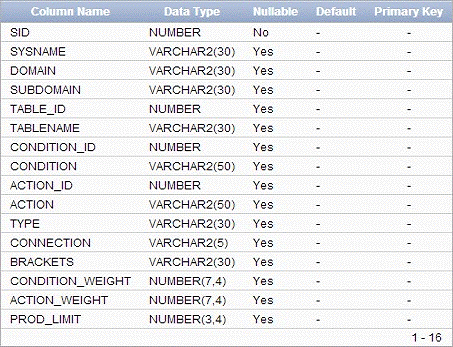

Рисунок 11 - таблица metadata

Рисунок 12 - пример заполнения таблицы metadata

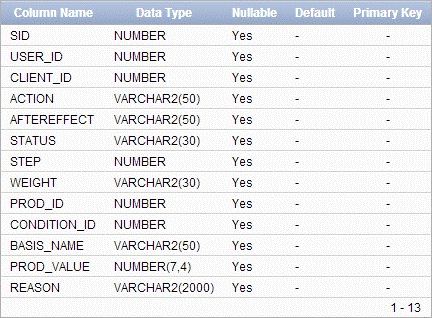

Таблица history (рисунок 13) - хранит историю работы каждого клиента. Содержит последовательность переходов между таблицами принятия решения, а также информацию о завершении работы с той или иной таблицей принятия решений. Помимо номера таблицы, к которой осуществляется переход, также хранится номер условия, с которого будет начата работа на следующем шаге (по умолчанию имеет значение 1), номер продукции, по которой был осуществлён переход, полученное при работе значение продукции и название базиса, в соответствии с которым это значение рассчитывалось. Также присутствует поле reason, в которое выводится информация о причинах принятого решения.

Последовательность шагов пользователя с системой может разветвляться и принимать древовидную структуру, некоторые ветки могут «обрезаться» в соответствии с порогом значимости, установленным для продукции.

Рисунок 13 - таблица history

Поля: status - статус работы с таблицей, step - номер шага, на котором осуществлялась работа с таблицей.

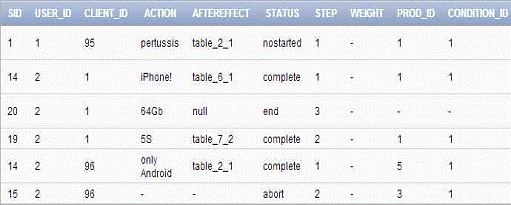

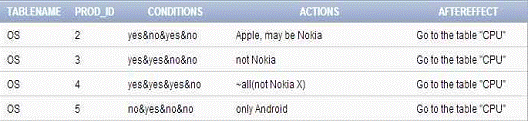

Рисунок 14 - пример заполнения таблицы history(часть 1)

Рисунок 15 - пример заполнения таблицы history(часть 2)

Данные в таблицу заносятся автоматически, после нахождения набора действий, соответствующего ответам клиента на заданные условия. Изначально статус работы с таблицей имеет значение «nostarted». По завершении работы принимает значение «complete».

Информацию об области и подобласти, с которыми работает клиент, можно извлечь из таблицы decision, используя суррогатный ключ из столбца sid.

Таблица bases (рисунок 16) - содержит формулы конъюнкции, дизъюнкции, отрицания и импликации в различных базисах, которые используются для вычисления значимости продукции.

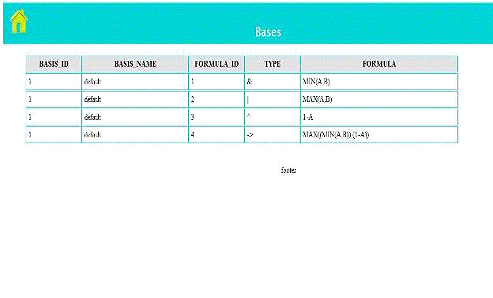

Рисунок 16 - таблица bases

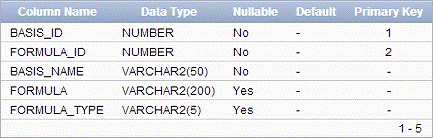

Поля: basis_id, formula_id - id базиса и одной из 4х формул, вместе образуют первичный ключ. Basis_name - название базиса, например «базис Вебера», formula_type - тип описываемой формулы, принимает одно из четырёх значений: «&»(and), «||»(or), «^»(not), «->»(implication). Поле formula содержит непосредственно формулы соответствующих операций. Для унарных операций в качестве обозначения переменной используется «А», для бинарных «А» и «В». Каждую операцию над двумя переменными следует выделять скобками, например, для операции импликации:

(min(A,B),(1-A))

2.2 Пакет pkg_ get_answer. Использование процедур и функций пакета

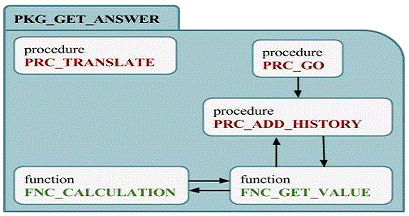

Рисунок 17 - схема пакета pkg_get_answer

Пакет pkg_get_answer (рисунок 17) содержит процедуры и функции, реализующие процессы, обеспечивающие создание, редактирование и работу с таблицами принятия решений

Процедура prc_go - основная процедура, вызывается клиентом после заполнения формы с предложенными условиями. Осуществляет работу с таблицей принятия решений: по набору ответов клиента находит соответствующие действия и последействия и, в случае успешного поиска вызывает процедуру для добавления очередного шага разбора в таблицу истории, для каждого найденного соответствия.

Для поиска соответствий каждая продукция соответствующей таблицы принятия решений разбивается в массив и поэлементно сравнивается с массивом ответов пользователя. При сравнении учитываются логические операции AND и OR, а также скобки.

Пример поиска нужной продукции:

((p(1)=a(1)) OR (p(1)='_')) AND ((p(2)= a(2)) OR (p(2)='_')) AND

((p(3)= a(3)') OR ( p(3)='_')) AND ((p(4)= a(4)) OR (p(4)='_')) AND

((p(5)= a(5)) OR (p(5)='_'))

где p(i) - массив элементов продукции, a(i) - массив ответов пользователя.

Входными параметрами являются имя системы (p_sysname), область (p_domain), подобласть (p_subdomain), номер таблицы (p_table_id), id клиента (p_client_id).

Пример вызова процедуры:

_answer.go('Medicine','Diagnostics','Skin',1,1);

end;

Процедура add_history - добавляет данные о новом шаге работы пользователя в таблицу history: id таблицы, с которой пользователь завершил работу, полученный список действий и последействий, номер шага. В столбце последействия записывается номер таблицы и условия, к которому будет осуществлён переход. Если последействие имеет значение null, то процедура записывает шаг в таблицу history (рисунок 21) без перехода на другие таблицы и выдаёт сообщение о завершении работы с системой. В этом случае, в поле current_progress таблицы data_clients будет записано значение null.Помимо этого процедура сравнивает значение продукции с порогом значимости и, в случае, если значение ниже этого порога, ставит статус «abort», означающий, что с данной веткой дальнейшая работа невозможна. В поле reason выводится обоснование принятого решения: исходные условия, по которым была выбрана эта продукция, значение продукции, значение порога

Перед добавлением данных процедура проверяет: работал ли клиент с таблицей, к которой мы собираемся перейти. Если работа с этой таблицей уже была закончена, то данное последействие игнорируется и не заносится в таблицу. В случае успешного перехода к новой таблице, её номер записывается в поле current_progress таблицы data_clients.

Входными параметрами процедуры add_history являются суррогатный ключ (p_sid), id клиента (p_client), id пользователя (p_user), номер продукции, по которому будет осуществлён переход (p_prod_id), номер условия, с которого начата работа с таблицей (p_position) и значение данной продукции (p_prod_value). Вызывается только в процессе работы другой процедуры prc_go.

Процедура trans - осуществляет преобразование заданной таблицы решения в вид, понятный пользователю. Результат записывается в соответствующую временную таблицу.

Входными параметрами являются имя системы (sysname), область (domain), подобласть (subdomain), номер таблицы (tableno).

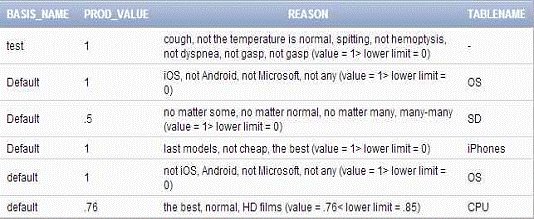

Пример работы процедуры trans для одной из таблиц учебной базы приведен на рисунках 22 и 23.

Пример вызова процедуры:

_answer.trans('Medicine','Diagnostics','Skin',1);;

Функция fnc_get_value - вычисляет значение необходимой продукции в указанном базисе, в своей работе использует вспомогательную функцию fnc_calculation. На основе продукции составляются 2 формулы, учитывающие все логические операции и значимости: отдельно для условий, отдельно для действий. Например, для ограниченного ввода, исходная комбинация условий

&(yes||no),

где значимость первого условия равна 0.2, второго - 0.7, третьего - 0.6, примет вид:

.2&(0.7||^0.6)

Унарная операция отрицания уже на этом этапе вычисляется при помощи функции fnc_calculation, в соответствии с выбранным базисом. Например, ^A = 1-A. Тогда ^0.6 = 0.4 Далее, используя принцип обратной польской нотации, формула приводится к виду, удобному для вычисления системой:

.2 ; 0.7 ; 0.4 ; || ; &.

После нахождения значений комбинации условий и действий, вычисляется значений самой продукции:

вес комбинации условий -> вес комбинации действий.

В ситуации с расширенным вводом помимо значимости условий, учитываются ещё и степень «выраженности». Например, если есть всего два условия, соединённых &, и значимость первого равна 0.3, степень 0.6, второго - 0.7 и 1, тогда значение продукции будет вычислено как:

(0.3*0.6)&(0.7*1).

Входными параметрами служат суррогатный ключ sid, id клиента и номер продукции, значение которой нужно вычислить.

Пример вызова:

:= pkg_get_answer.fnc_get_value(1, 1, 1);

Для вычисления операций &, ||, ^, -> используется функция fnc_calculation, которая выбирает необходимую формулу из таблицы bases, подставляет в неё значения, полученные в качестве входных параметров и вычисляет её, также используя обратную польскую нотацию. Работает как с унарными, так и бинарными операторами. Входные параметры: id базиса, тип логической операции, 2 числовых параметра. Пример вызова:

:= pkg_get_answer.fnc_calculation(0.1, 0.9, '&', 1);

Обе функции возвращают числовые значения.

2.3 Контроль корректности данных

Большая часть используемых таблиц заполняется вручную администратором, либо пользователем через интерфейс, что значительно увеличивает возможность появления синтаксических ошибок. Помимо этого, не стоит исключать вероятность сбоев в работе системы, которые также могут повлечь за собой заполнение таблиц базы некорректными данными.

Поэтому, немаловажную роль в работе системы играет контроль за корректностью хранимых данных. Но, к сожалению, на программном уровне возможно отследить лишь малую часть ошибок в заполнении данных на уровне синтаксиса, большая же часть этой задачи, в особенности проверка достоверности данных, остаётся «на совести» пользователей и администраторов, занимающихся наполнением базы знаний. Например, можно отследить строгое заполнение ответов пользователя значениями «да» и «нет» при ограниченном вводе, но программа никак не сможет проверить логичность переходов между таблицами или достоверность вводимых фактов.

Часть подобных задач довольно легко реализуются на уровне интерфейса пользователя, например проверка формата логина для пользователя при регистрации. Но некоторые задачи, проще реализовать на уровне базы данных посредством использования набора триггеров и ограничений целостности.

Такой подход поможет, насколько, это возможно избежать типичных синтаксических ошибок, возникающих при вводе данных вручную или каких-либо сбоях в работе системы, хотя, при большом объёме данных может несколько замедлить работу системы.

В представленной работе, «эталонной» таблицей считается metadata. Подразумевается, что в ней хранятся верная информация о системах, областях, подобластях, таблицах, условиях и действиях. При добавлении данных в таблицы decision, data, data_users, data_clients проверяется наличие таковых данных в metadata и, в случае их отсутствия, выдаётся ошибка. Это позволит сохранить «согласованность» данных не только при сбоях в работе интерфейса, но и в случае заполнения таблиц непосредственно из СУБД.

Также, ведётся контроль за форматом хранения комбинации условий (поле conditions в таблице decision). Комбинация должна содержать только ответы «yes», «no» и символы «& || _». Например

&(no||yes)

Ошибки вида «yesno&&yes» помогает исключить использование регулярных выражений.

Аналогичным образом контролируются ответы пользователя: допустимы значения «yes» и «no», в случае ограниченного ввода, и числовые значения в интервале от 0 до 1 в случае расширенного.

Помимо триггеров, контролировать данные помогают ограничения целостности, например ограничение CHECK(formula_type IN ('&', '||', '^', '->')) в комбинации с UNIQUE(basis_id, formula_type) в таблице bases позволяет хранить лишь 4 различных типа формул на каждый базис. Внешние ключи позволяют контролировать привязку клиентов к пользователям.

Примеры используемых триггеров можно посмотреть в приложении.

2.4 Адаптивный интерфейс пользователя

В представленной работе был доработан адаптивный web-интерфейс, основная часть которого была разработана в курсовой работе «Адаптивный интерфейс для работы с таблицами принятия решений», автор - Дербенева Е.Е.

В сравнении с предыдущей версией появились страницы, отображающие историю работы с системой и ответы конкретных клиентов, страница с информацией о базисах, с которыми возможна работа в данной системе. Также реализована работа с расширенным вводом ответов клиента.

Обмен данными с пользовательским интерфейсом осуществляется с помощью технологии Ajax, с использованием формата JSON. На стороне клиента создаётся подключение к СУБД и формируются SQL-запросы.

Для работы с таблицами принятия решений пользователь вызывает необходимые ему процедуры и функции, находящиеся в пакете PKG_GET_ANSWER. При вызове, пользователь указывает, в общем случае, название системы, области и подобласти, номер таблицы, с которыми работает пользователь, а также id клиента. Результат выводится во временные таблицы, данные из которых можно извлечь соответствующим SQL-запросом.

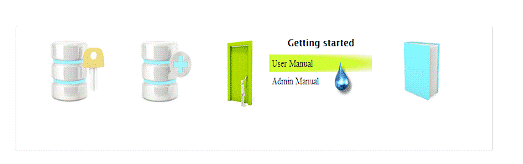

Главная страница интерфейса (рисунки 18-20) представляет собой меню, с помощью которого пользователь может войти в систему и выбрать соответствующие область и подобласть знаний. Новые пользователи имеют возможность зарегистрироваться. При желании пользователь может загрузить обучающие материалы и по таблицам принятия решений, и работе интерфейса.

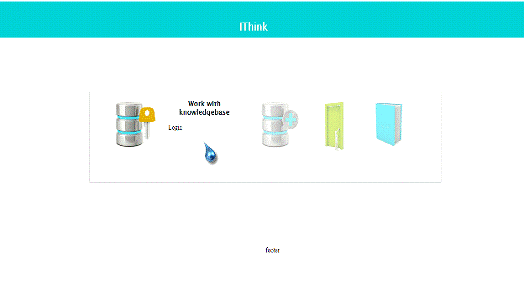

Рисунок 18 - главная страница интерфейса

Рисунок 19 - Главная страница интерфейса

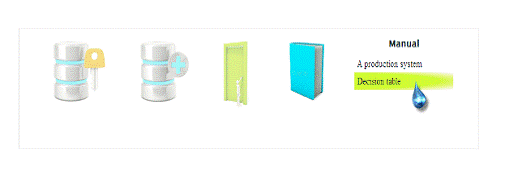

Рисунок 10 - главная страница

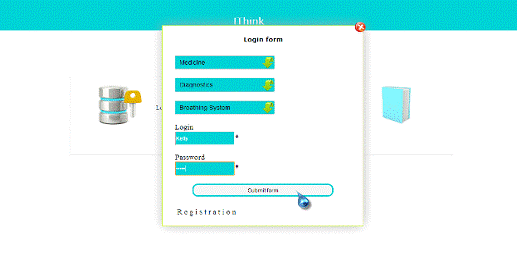

При аутентификации (рисунок 20) пользователь выбирает соответствующую область знаний из динамически строящегося списка всех доступных областей.

Рисунок 20 - аутентификация

Так выглядит регистрационная форма (рисунок 21). Обязательными являются только три поля: имя, логин и пароль.

Рисунок 21 - регистрация пользователя

Если аутентификация пройдена успешно, то пользователь попадает на вторую страницу (рисунок 22). На ней находится динамически построенный список его клиентов. Для обеспечения динамики необходимые параметры (имя системы, область, подобласть, идентификатор пользователя) передаются странице в адресной строке.

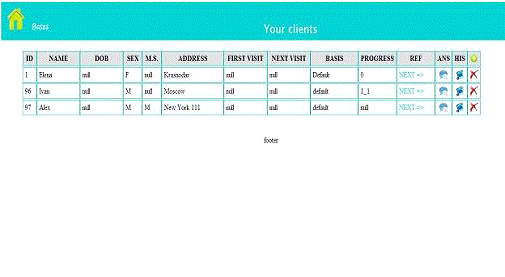

Рисунок 22 - база клиентов

При необходимости пользователь может добавлять и удалять клиентов (рисунок 23). Данные манипуляции проводятся с таблицей Data_Clients.

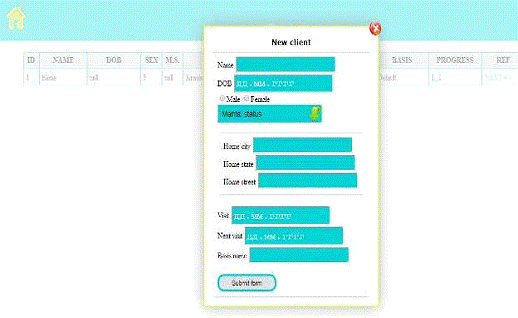

Рисунок 23 - регистрация клиентов

По нажатию на надпись Bases в левом верхнем углу, открывается страница, с базисами данной системы (рисунок 24). У пользователя есть права только на просмотр, изменять данные нельзя.

Рисунок 24 - страница с базисами

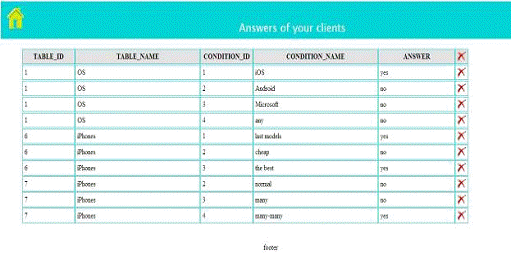

На странице с данными о клиентах столбцы ANS и HIS содержат ссылки на страницы, отображающие данные обо всех ответах конкретного клиента и историю его работы с системой соответственно (рисунки 25-26).

Рисунок 25 - страница с ответами клиента

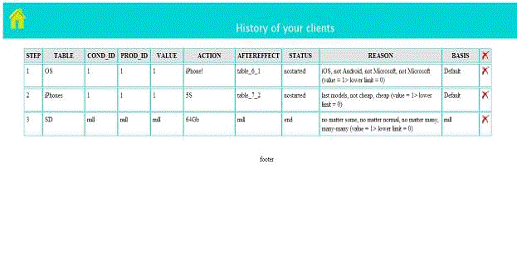

Рисунок 26 - страница с историей клиента

Пользователь имеет возможность удалить некоторые строки, но у него нет прав добавлять вручную новые данные или изменять существующие.

В столбце CURRENT_PROGRESS находится номер следующей таблицы решений. И при нажатии на ссылку происходит переход на страницу заполнения (рисунки 27-28). В качестве параметров выступают: имя системы, область, подобласть знаний, номер таблицы и идентификатор клиента.

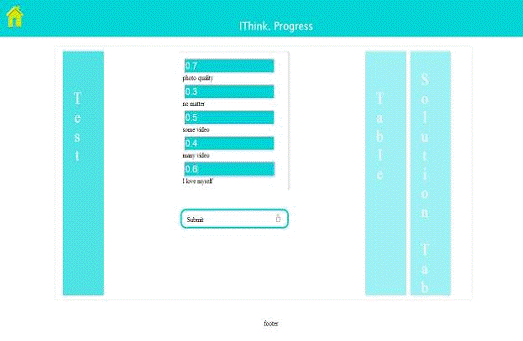

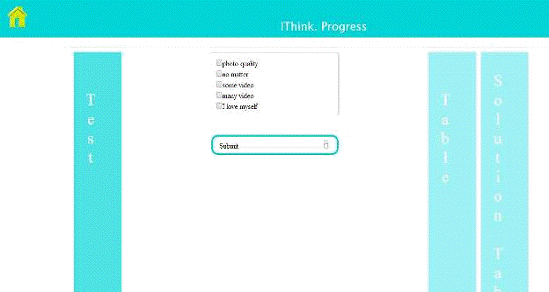

Рисунок 27 - опрос клиента (вариант с ограниченным вводом)

Рисунок 28 - опрос клиента (вариант с ограниченным вводом)

В первой вкладке при загрузке создается форма для заполнения текущей таблицы решений. При нажатии на кнопке Submit происходит вставка сформированных из выбора пользователя строк в таблицу DATA. Во второй вкладке находится таблица с данными о предыдущих заполнениях таблиц для данного клиента, эта информация находится в таблице DATA.

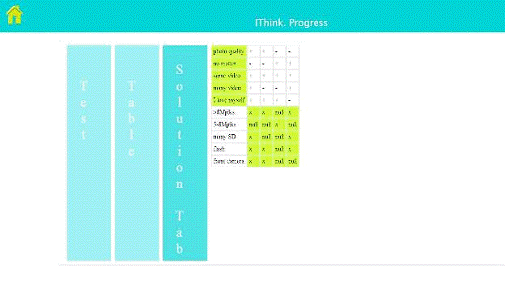

Рисунок 29 - отображение таблицы принятия решений

В третьей вкладке приводится таблица принятия решений для текущей заполняемой формы (рисунок 29). Верхняя часть таблицы - условия и комбинации условий, нижняя - действия и комбинации действий. Данные запрашиваются из временной таблицы, созданной процедурой PRC_TRANS().

По завершении работы открывается страница с результатами: поля step, tablename, actions, value пройденных таблиц принятия решения, загруженные из истории клиента (рисунок 30).

В рамочке отображаются действия с наибольшим значением продукции.

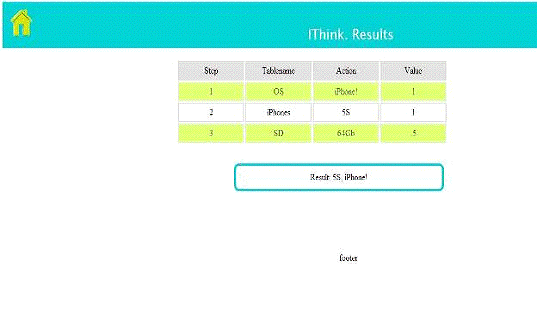

Рисунок 30 - страница с результатами

3. Экспериментальные исследования

Для экспериментального исследования разработанных инструментов была выбрана часто встречающаяся в повседневной жизни задача выбора мобильного телефона, в частности смартфона.

В настоящее время многие сайты предлагают помощь в решении данного вопроса, но большинство из них основывается на предположении, что человек хоть немного разбирается в технических особенностях устройств. В разработанной схеме выбор основывается на необходимых качествах без уточнения технических параметров. Однако, в связи с довольно широким спектром устройств, система не предлагает выбор между конкретными моделями, а лишь помогает сузить диапазон поиска устройства.

Основными запрашиваемыми характеристиками служат тип операционной системы, предназначение, качество камеры, ценовой диапазон. Отдельным, частным случаем можно рассматривать выбор конкретной модели фирмы Apple.

База знаний для решения данной задачи реализована, как система таблиц принятия решения, переходы между которыми осуществляются за счет использования введения последействий. Структура таблиц решения приведена на рисунке 31.

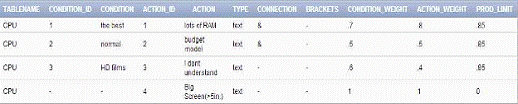

Рисунок 31 - схема тестовой базы

Время работы в Oracle процедуры prc_go, включая вызов процедуры prc_add_history и функций fnc_get_value и fnc_calculation для одной из таблиц учебной базы: 00.233 секунд.

ЗАКЛЮЧЕНИЕ

Создана база данных для инструментального средства, предназначенного для работы с таблицами принятия решений, встроенными в СУБД Oracle.

Создан пакет процедур и функций, реализующий процессы, обеспечивающие создание, редактирование и работу с таблицами принятия решений,

Доработаны интерфейсы, разработанные в курсовой работе Дербеневой Е. «Адаптивный интерфейс для работы с таблицами принятия решений», выполнить экспериментальную проверку инструментального средства. В частности, созданы страницы редактирования истории и таблицы ответов пользователей, реализован расширенный ввод данных.

Проведены экспериментальные исследования быстродействия.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1     Бессмертный И.А., Применение реляционных операций для логического вывода в продукционных системах. Изв. вузов. Приборостроение, 2010 - с.34-38.

2       Бессарабов Н.В., Муса-Оглы Е.С. Универсальная модель данных. RSDN, 2011, №3 - с. 51-55.

         Братко И., Алгоритмы искусственного интеллекта на языке PROLOG. Мск.: Вильямс, 2004 - с. 331-334.

         В. Г. Рубанов, А. Г. Филатов, И. А. Рыбин. Интеллектуальные системы автоматического управления. Нечеткое управление в технических системах [электронное пособие]. URL: http://nrsu.bstu.ru/

5       Бессарабов Н.В., Семенютина Л.В. Таблицы принятия решений встроенные в базы данных. - INTELS, 2014.

         Поспелов Д. А. Моделирование рассуждений. Опыт анализа мыслительных актов. М.: Радио и связь, 1989, 184 с.

ПРИЛОЖЕНИЕ А

Спецификация пакета pkg_get_answer

or replace PACKAGE pkg_get_answer ASprc_go( p_sysname decision.sysname%TYPE,_domain decision.domain%TYPE,_subdomain decision.subdomain%TYPE,_table_id decision.table_id%TYPE,_client_id data.client_id%TYPE);prc_add_history( p_sid history.sid%TYPE,_user history.user_id%TYPE,_client history.client_id%TYPE,_prod_id NUMBER,_position NUMBER,_prod_value history.prod_value%TYPE

);prc_translate( p_sysname decision.sysname%TYPE,_domain decision.domain%TYPE,_subdomain decision.subdomain%TYPE,_table_id decision.table_id%TYPE

);fnc_get_value(p_sid metadata.sid%TYPE,_client_id data_clients.client_id%TYPE,_prod_id decision.prod_id%TYPE)NUMBER;

fnc_calculation( p_x1 VARCHAR2

, p_x2 VARCHAR2

, p_operation VARCHAR2

, p_basis_id data_clients.basis_id%TYPE)NUMBER;

pkg_get_answer;​

ПРИЛОЖЕНИЕ Б

Тело пакета pkg_get_answer

CREATE OR REPLACE PACKAGE BODY pkg_get_answer AS

arr_type IS TABLE OF VARCHAR2(2000)INDEX BY BINARY_INTEGER;

prc_go( p_sysname decision.sysname%TYPE,_domain decision.domain%TYPE,_subdomain decision.subdomain%TYPE,_table_id decision.table_id%TYPE,_client_id data.client_id%TYPE)_sid NUMBER;_user_id NUMBER;_condition NUMBER; --число условий_min_condition NUMBER;_action NUMBER; --число действий_product NUMBER; --число продукций_select VARCHAR(2000);_where VARCHAR(2000);NUMBER; --чёрная рабочая сила)NUMBER;_in_str NUMBER;_substr_condition VARCHAR2(2000);_char_left VARCHAR(5);_char_right VARCHAR(5);_connection VARCHAR(5);

m_answer arr_type; -- масс в ответов пользователя_connection arr_type; -- массив логических операций_char arr_type; -- массив со скобками_product arr_type; -- массив, в который помещаются все распасенные продукци_productuctno NUMBER; -- массив с номерами эквивалентных продукций

v_prod_value history.prod_value%TYPE := 0;_condition decision.conditions%TYPE;

--m_condition arr_type; -- массив с продукциями

v_equals_cnt NUMBER;_count NUMBER := 0;

- c_prc_name VARCHAR2(50) := 'PKG_GET_ANSWER_NEW.PRC_GO';

-v_prc_step NUMBER := 0;_right_bkt NUMBER;_left_bkt NUMBER;NUMBER;_type metadata.type%TYPE;_START TIMESTAMP;_END TIMESTAMP;_START := SYSTIMESTAMP;

DISTINCT sid INTO c_sid FROM metadatasysname = p_sysnamedomain = p_domainsubdomain = p_subdomaintable_id = p_table_id;COUNT(condition_id),COUNT(action_id) INTO c_condition, c_action --находим количество условий и действийmetadatasid = c_sid;

c_condition < 1 THEN raise_application_error(-20050,'Количество условий должно быть не меньше 1.'); END IF;c_action < 1 THEN raise_application_error(-20050,'Количество действий должно быть не меньше 1.'); END IF;

COUNT(brackets) INTO v_right_bktmetadatasid = c_sidtable_id = p_table_idbrackets = '(';

COUNT(brackets) INTO v_left_bktmetadatasid = c_sidbrackets = ')';

v_left_bkt <> v_right_bkt THEN raise_application_error(-20050,'Количество открывающих и закрывающих скобок в таблице metadata не совпадает. Обратитесь к разработчику.'); END IF;

user_id INTO c_user_id FROM data_clientsclient_id = p_client_id;

SELECT COUNT(prod_id) INTO c_product --находим количество продукций для данной таблицы

FROM decisionsid = c_sid;

i IN 1..c_condition LOOP --записываем логические операции в массивconnection, brackets INTO m_connection(i),m_char(i)metadatasid = c_sidcondition_id = i;LOOP;

MIN(condition_id) INTO c_min_condition

FROM data --берём номер условия, с которого есть ответы пользователя

WHERE sid = c_sidclient_id = p_client_id;

i IN c_min_condition..c_condition LOOPtype INTO v_typemetadatasid = c_sidcondition_id = i;

v_type'checkbox' THENanswer INTO m_answer(i)data --берём ответы пользователяsid = c_sidclient_id = p_client_idcondition_id = i;'text' THENCASETO_NUMBER(answer, '999D9999') > 0 THEN 'yes''no'INTO m_answer(i)data --берём ответы пользователяsid = c_sidclient_id = p_client_idcondition_id = i;CASE;

END LOOP;

c_min_condition > 1 THEN -- если в начале ответов не хватает, то заполняем пробелы '_'

FOR i IN 1..c_min_condition LOOP_answer(i):='_';

END LOOP;IF;

i IN 1..c_product LOOP --=== режем все комбинации ответов и записываем в один массив

SELECT conditions INTO v_condition--m_condition(i)decisionsid = c_sidprod_id = i;

j IN 1..c_condition-1 LOOP

-IF j <> c_condition THEN

-BEGINregexp_substr(v_condition, '[^'||m_connection(j)||']+', 1, 1),(v_condition,m_connection(j))m_product((i-1)*c_condition+j),

v_in_strdual; --режем исходную строку с комбинацией условий в один большой массив

--SELECT INSTR(v_condition,m_connection(j)) INTO v_in_str --ищем номер первого вхождения условия соединения

- FROM dual;

SUBSTR(v_condition,v_in_str+1,LENGTH(v_condition)) INTO v_substr_condition --вырезаем строку, начиная с этой позицииdual;

_condition := v_substr_condition;

-END;

-ELSE m_product((i-1)*c_condition+j):=v_substr_condition;

-END IF;LOOP;

_product((i-1)*c_condition+c_condition):=v_substr_condition;LOOP;

i IN 1..c_product LOOP_equals_cnt := 0;_select:= 'SELECT COUNT(*) FROM dual WHERE ';_where:='';j IN 1..c_condition LOOPm_connection(j)='&' THEN v_connection :=' AND ';m_connection(j)='||' THEN v_connection :=' OR ';v_connection :='';IF;

SUBSTR(m_char(j),1,1)='(' THEN v_char_left:=m_char(j); v_char_right:=''; --чтобы правильно расставить скобкиSUBSTR(m_char(j),1,1)=')' THEN v_char_left:=''; v_char_right:=m_char(j);v_char_left:=''; v_char_right:='';IF;

_where:= q_where||v_char_left||'(('''||m_answer(j)||'''='''||m_product((i-1)*c_condition+j)||''')OR('''||m_product((i-1)*c_condition+j)||'''=''_''))'||v_char_right;j <> c_condition THEN q_where:=q_where||v_connection; END IF;-- если есть ещё условия, добавляем соединениеLOOP;

_select:=q_select||q_where;

IMMEDIATE q_select INTO v_equals_cnt; -- есть ли совпадения, если есть - запоминаемv_equals_cnt > 0 THEN v_count := v_count+1;

v_productuctno:=i; -- если нашлось совпадение, считаем значение полученной продукции

v_prod_value := pkg_get_answer.fnc_get_value(c_sid, p_client_id, v_productuctno);

-dbms_output.put_line('Продукция = '||v_prod_value);_ADD_HISTORY(c_sid, c_user_id, p_client_id, v_productuctno, v_count, v_prod_value);IF;

LOOP;MIN(step) INTO xhistoryclient_id = p_client_idstatus = 'nostarted'user_id = c_user_id;

IF x = 0 THEN_output.put_line('Работа с системой завершена. Проверьте результаты');IF;

_END := SYSTIMESTAMP;

- TIME_WORK := TIME_END - TIME_START;_output.put_line('Времы работы: '||(TIME_end-TIME_START));prc_go;

PRC_ADD_HISTORY( p_sid history.sid%TYPE,_user history.user_id%TYPE,_client history.client_id%TYPE,_prod_id NUMBER,_position NUMBER,_prod_value history.prod_value%TYPE )_table_name metadata.tablename%TYPE;

c_table_id NUMBER; -- номер таблицы, для которой вызвали процедуру

c_action decision.actions%TYPE; -- нераспарсенные строки_aftereffect decision.aftereffect%TYPE;_condition decision.conditions%TYPE;

c_condition NUMBER; --количество условий_step NUMBER :=0; -- номер последнего шага_step NUMBER :=0; -- номер шага, который запишем_query VARCHAR2(2000):=''; -- для динамического запроса

v_action NUMBER; -- число действий_aftereffect NUMBER; -- число последействий_table_id NUMBER;_sid NUMBER;_progress VARCHAR2(50);_in_str NUMBER;_substr_condition VARCHAR2(2000);_basis_name history.basis_name%TYPE := '';

m_action arr_type; -- массив рспарсенных действий

m_aftereffect arr_type;

-m_condition_num arr_type;_condition_num VARCHAR2(5);_product_part metadata.condition%TYPE;_reason_part metadata.condition%TYPE;_limit metadata.prod_limit%TYPE;_connection VARCHAR2(5);

- чёрная рабочая силаNUMBER;NUMBER;NUMBER;BOOLEAN;VARCHAR2(2000);_reason VARCHAR2(2000) := '';_in_array NUMBER :=0;_sysname decision.sysname%TYPE;_domain decision.domain%TYPE;_subdomain decision.subdomain%TYPE;_min_condition_id NUMBER := 1;DISTINCT table_id, tablename, sysname, domain, subdomainc_table_id, c_table_name, c_sysname, c_domain, c_subdomain

FROM metadata --ищем номер таблицы по sid

WHERE sid = p_sid;

COUNT(*) INTO c

FROM history --смотрим были ли уже в этой таблице и прошли ли её полностью

WHERE client_id = p_clientuser_id = p_usersid = p_sidcondition_id = 1status = 'complete';

c>0 THEN

--здесь проверить список условий_application_error(-20050, 'Таблица, для которой была вызвана процедура уже была использована.');

END IF;

NVL(MAX(step),0) INTO c_stephistoryuser_id = p_userclient_id = p_client;

IF p_position = 1 THEN v_step := c_step + 1; --если это первая продукция для данной таблицы, то шаг=МАХ+1

ELSE v_step := c_step;

END IF; -- иначе шаг=МАХ

- если в этой таблице не работали, или прошли её не полностью

IF c_step>0 THEN_query := 'UPDATE history SET status = ''complete'' WHERE user_id='||p_user||

' AND client_id='||p_client||

' AND step='||c_step;IMMEDIATE V_QUERY ; COMMIT;

-dbms_output.put_line(v_query);IF;

basis_name INTO v_basis_name --смотрим базис, в котором рабоает клиентdata_clientsclient_id = p_client;

-порогMAX(prod_limit) INTO v_limitmetadatasid = p_sid;

-формируем обоснованиеCOUNT(condition_id) INTO c_condition --находим количество условий и действийmetadatasid = p_sid;

conditions INTO v_condition --берём продукцтюdecisionsid = p_sidprod_id = p_prod_id;j IN 1..c_condition-1 LOOPconnection INTO v_connection --m_connection(i)metadatasid = p_sidcondition_id = j;

regexp_substr(v_condition, '[^'||v_connection||']+', 1, 1),(v_condition,v_connection)v_product_part, --m_product(j),

v_in_strdual; --режем исходную строку с комбинацией условий в один большой массив

SELECT condition INTO v_reason_partmetadatasid = p_sidcondition_id = j;

v_product_part = 'yes' THEN v_reason := v_reason || v_reason_part || ', ';v_product_part = 'no' THEN v_reason := v_reason || 'not ' || v_reason_part || ', ';v_product_part = '_' THEN v_reason := v_reason || 'no matter ' || v_reason_part || ', ';IF;

SUBSTR(v_condition,v_in_str+1,LENGTH(v_condition)) INTO v_substr_condition --вырезаем строку, начиная с этой позицииdual;

_condition := v_substr_condition;LOOP;

condition INTO v_reason_partmetadatasid = p_sidcondition_id = c_condition;

v_substr_condition = 'yes' THEN v_reason := v_reason || v_reason_part;v_substr_condition = 'no' THEN v_reason := v_reason || 'not ' || v_reason_part;v_substr_condition = '_' THEN v_reason := v_reason || 'no matter ' || v_reason_part || ', ';IF;

p_prod_value < v_limit THEN --если продукция не проходит порог_reason := v_reason || ' (value = '||p_prod_value||'< lower limit = '||v_limit||')';

_query := 'INSERT INTO history(sid, tablename, user_id, client_id, status, step, prod_id, prod_value, basis_name, condition_id, reason)('||p_sid||', '''||c_table_name||''', '||p_user||', '||p_client||', ''abort'', '||v_step||', '||p_prod_id||', '||p_prod_value||', '''||v_basis_name||''', '||c_min_condition_id||', '''||v_reason||''')'; --m_condition_num(i)IMMEDIATE v_query; COMMIT;_reason := v_reason || ' (value = '||p_prod_value||'> lower limit = '||v_limit||')';

actions, aftereffect INTO c_action, c_aftereffectdecisionsid = p_sidprod_id = p_prod_id;

LENGTH(c_action)-LENGTH(REPLACE(c_action, '&')) INTO v_action FROM dual;

v_action := v_action + 1; --считаем количество действий в строке (кол-во разделителей+1)

FOR i IN 1..v_action LOOPREGEXP_SUBSTR(c_action,'[^&]+',1,i) INTO m_action(i) --режем эту строку в массивdual;--(SELECT c_action FROM dual);LOOP;

c_aftereffect IS NULL THEN

i IN 1..v_action LOOP --записываем список действий_query := 'INSERT INTO history (sid, tablename, user_id, client_id, action, aftereffect, status, step, prod_value, reason, basis_name)('||p_sid||', '''||c_table_name||''', '||p_user||', '||p_client||', '''||m_action(i)||''', ''null'', ''end'', '||v_step||', '||p_prod_value||', '''||v_reason||''', '''||v_basis_name||''')';IMMEDIATE v_query;

-dbms_output.put_line(v_query);

COMMIT;LOOP;

-проверяем, есть ли непройденные ветки

/* SELECT MIN(step) INTO xhistoryclient_id = p_clientstatus = 'nostarted'user_id = p_user;

x > 0 THENMIN(prod_id) INTO yhistoryclient_id = p_clientstatus = 'nostarted'user_id = p_userstep = x;

aftereffect INTO zhistoryclient_id = p_clientstatus = 'nostarted'user_id = p_userstep = xprod_id = y;

_query := 'UPDATE data_clients SET current_progress = '||SUBSTR(z,7,3)||' WHERE client_id='||p_client;IMMEDIATE v_query;;

dbms_output.put_line('Работа с одной из веток завершена. Проверьте результаты');*/

-т.к. дошли до конца, ставим current_progress = 0

v_query := 'UPDATE data_clients SET current_progress = 0 WHERE client_id='||p_client;IMMEDIATE v_query;

-dbms_output.put_line(v_query);

COMMIT;_output.put_line('Работа с веткой решений завершена.');--('Работа с системой завершена. Проверьте результаты');

-END IF;

- Если последействие IS NOT NULL --MIN(condition_id) INTO c_min_condition_iddatasid = p_sidclient_id = p_client;

LENGTH(c_aftereffect)-LENGTH(REPLACE(c_aftereffect, '|')) INTO v_aftereffect FROM dual;

v_aftereffect := v_aftereffect +1; --считаем количество последействий (кол-во разделителей +1)

FOR i IN 1..v_aftereffect LOOP

--f := false;-- повторений не было

REGEXP_SUBSTR(c_aftereffect ,'[^|]+',1,i) INTO s--распарсиваем список последействий по разделителям

FROM dual;

-SELECT REGEXP_SUBSTR(s,'[^"]+',1,2) INTO v_tablename --берём название таблицы из кавычек

- FROM dual;

DISTINCT table_id INTO v_table_id

FROM metadata --ищем номер таблицы по названию

WHERE UPPER(tablename) = UPPER((SELECT REGEXP_SUBSTR(s,'[^"]+',1,2) --берём название таблицы из кавычекdual))sysname = c_sysnamedomain = c_domainsubdomain = c_subdomain;

DISTINCT sid INTO v_sid

FROM metadata -- ищем sid по номеру

WHERE table_id = v_table_idsysname = c_sysnamedomain = c_domainsubdomain = c_subdomain;

- !!!!!!!!!!!!!!!!COUNT(*) INTO c FROM history --смотрим были ли уже в таблице, на которую хотим перейтиclient_id = p_clientuser_id = p_usersid = v_sidcondition_id = 1status = 'complete';

IF c = 0 THEN -- если нет, то запишем последействия

-IF v_in_array > 0 THEN -- если в массив уже что-то записали, то ищем повторения

-- FOR j IN 1..v_in_array LOOP

- IF 'table_'||v_table_id||'_1' = m_aftereffect(j) THEN f := true; END IF; --нашли повторение

-- END LOOP;

-END IF;

-

-IF f = false THEN -- если повторений нет, то записываем новый элемент

v_in_array := v_in_array + 1;NVL(REGEXP_SUBSTR(s,'[0-9]*$'),1) INTO v_condition_num--m_condition_num(v_in_array )

FROM dual; --(SELECT s FROM dual); --вытаскиваем номер условия, к которому нужно перейти

IF v_condition_num IS NULL THEN m_aftereffect(v_in_array):='table_'||v_table_id||'_1';m_aftereffect(v_in_array):='table_'||v_table_id||'_'||v_condition_num;IF;

-END IF;IF;LOOP;

v_in_array = 0 THEN raise_application_error(-20050, 'Все таблицы из списка последействий уже пройдены.'); END IF;

_aftereffect := v_in_array ;v_aftereffect > v_action THEN --== дополняем массивыi IN v_action+1..v_aftereffect LOOP_action(i):='';LOOP;:= v_aftereffect;i IN v_aftereffect+1..v_action LOOP_aftereffect(i):='';LOOP;:=v_action;IF;

FOR i IN 1..c LOOP -- записываем следующие шаги

v_query := 'INSERT INTO history(sid, tablename, user_id, client_id, action, aftereffect, status, step, prod_id, prod_value, basis_name, condition_id, reason)('||p_sid||', '''||c_table_name||''', '||p_user||', '||p_client||',

'''||m_action(i)||''', '''||m_aftereffect(i)||''',

''nostarted'', '||v_step||', '||p_prod_id||', '||p_prod_value||', '''||v_basis_name||''', '||c_min_condition_id||', '''||v_reason||''')'; --m_condition_num(i)IMMEDIATE v_query; COMMIT;

-dbms_output.put_line(v_query);

END LOOP;

-== берём номер таблицы, на которую перешли, записываем в progress в client_id ==

v_progress := SUBSTR(m_aftereffect(1),7,3);_query := 'UPDATE data_clients SET current_progress ='''||v_progress||''' WHERE client_id='||p_client;IMMEDIATE v_query; COMMIT;

-dbms_output.put_line(v_query);

IF; -- close if aftereffect is not nullIF; --close limitprc_add_history;

PRC_TRANSLATE( p_sysname decision.sysname%TYPE,_domain decision.domain%TYPE,_subdomain decision.subdomain%TYPE,_table_id decision.table_id%TYPE )_action arr_type; --массив действий_connection arr_type;_product arr_type;_sid NUMBER;_condition NUMBER; --чиcло условий_action NUMBER; --число действий_product NUMBER;

v_in_str NUMBER;

-для динамических запросов

q VARCHAR(2000);_execute VARCHAR(2000);

--чёрная рабочая силаNUMBER;

c NUMBER;NUMBER;decision.actions%TYPE;decision.actions%TYPE;_CONDITION DECISION.CONDITIONS%TYPE;_START TIMESTAMP;_end TIMESTAMP;_START := SYSTIMESTAMP;

DISTINCT sid INTO c_sid FROM metadatasysname = p_sysnamedomain = p_domainsubdomain = p_subdomaintable_id = p_table_id;COUNT(condition_id),COUNT(action_id) INTO v_condition, v_action --находим количество условий и действийmetadatasid = c_sid;

 i IN 1..v_action LOOP --записываем названия условий в массив

SELECT action INTO m_action(i) FROM metadatasid = c_sidaction_id = i;

END LOOP;

i IN 1..v_condition LOOP --записываем логические операции в массив

SELECT connection INTO m_connection(i) FROM metadatasid = c_sidcondition_id = i;LOOP;

COUNT(prod_id) INTO v_product --находим количество продукцийdecisionsid = c_sid;

i IN 1..v_product LOOP:=q||', prod_'||i||' VARCHAR(30)';LOOP;

COUNT(table_name) INTO c FROM user_tables WHERE table_name='DECISION_'||p_table_id;c=0 THEN_execute :='CREATE GLOBAL TEMPORARY TABLE decision_'||p_table_id||'(names varchar2(100)'||q||') ON COMMIT DELETE ROWS';IMMEDIATE q_execute;IF;

FOR i IN 1..v_product LOOP --=== режем все продукции на элементы и записываем в один ольшой массив

SELECT conditions INTO m_conditiondecisionsid = c_sidprod_id = i;

j IN 1..v_condition LOOPj <> v_condition THENregexp_substr(m_condition, '[^'||m_connection(j)||']+', 1, 1) INTO m_product((i-1)*v_condition+j)dual; -- выпезаем первое условие

INSTR(m_condition, m_connection(j)) INTO v_in_str

FROM dual; -- находим позицию первого соединения

SELECT SUBSTR(m_condition, v_in_str + 1, LENGTH(m_condition)) INTO s

FROM dual;_condition := s; -- вырезаем строку с этой позиции и обрабатываем дальше

ELSE m_product((i-1)*v_condition+j) := s;IF;LOOP;LOOP;

i IN 1..v_condition LOOP --=== заполняем decision условиямиcondition INTO m_conditionmetadatasid = c_sidcondition_id = i;

:= '';j IN 1..v_product LOOPDECODE(m_product((j-1)*v_condition+i),'yes','+','no','-','_','/','[/w0-9<>]*') INTO s(SELECT m_product((j-1)*v_condition+i) FROM dual); -- преобразуем ответы в символьный вид:=q||', '''||s||'''';LOOP;_execute:='INSERT INTO decision_'||p_table_id||' VALUES('''||m_condition||''''||q||')';IMMEDIATE q_execute; -- заполняем таблицу условиямиLOOP;

i IN 1..v_action LOOP_execute:='INSERT INTO decision_'||p_table_id||'(names) VALUES('''||m_action(i)||''')';

EXECUTE IMMEDIATE q_execute; -- заполняем таблицу названиями действий

END LOOP;

j IN 1..v_product LOOPactions INTO strdecisionsid = c_sidprod_id = j;

i IN 1..v_condition LOOP -- парсим строку действий в массивi <> v_condition THENregexp_substr(str, '[^'||m_connection(i)||']+', 1, 1) INTO m_product(i)(SELECT str FROM dual);INSTR(str, m_connection(i)) INTO v_in_str FROM (SELECT str FROM dual);SUBSTR(str, v_in_str+1, LENGTH(str)) INTO s FROM (SELECT str FROM dual);:= s;m_product(i):=s;IF;LOOP;

i IN 1..v_condition LOOP -- ставим крестики напротив необходмых действий_execute:='UPDATE decision_'||p_table_id||' SET prod_'||j||'=''x'' WHERE names='''||m_product(i)||'''';IMMEDIATE q_execute;LOOP;LOOP;

_END := SYSTIMESTAMP;_output.put_line('Времы работы: '||(TIME_END-TIME_START));prc_translate;;pkg_get_answer;

ПРИЛОЖЕНИЕ В

Интерфейс пользователя

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> // главная страница

<html xmlns="http://www.w3.org/1999/xhtml" >

<head>

<title>БЗ</title>

<link rel="shortcut icon" href="images/favicon.ico" type="image/x-icon">

<link rel="stylesheet" href="style.css">

<link rel="stylesheet" href="accord.css">

<script type="text/javascript" src="jquery.tools.min.js" ></script>

<script type="text/javascript" src="main.js"></script>

</head>

<body>

<div id='header'>

<img>

<div>

</div>

<div id='wrap'>

<div id="accordion">

<img src="images/i1.jpg" />

<div style="width:200px; display:block">

<h2>Work with knowledgebase </h2>

<a>

</div>

<img src="images/i2.jpg" />

<div >

<h2>Knowledge base</h2>

<a>

</div>

<img src="images/i3.jpg" />

<div>

<h2>Getting started</h2>

<a>

<a>

</div>

<img src="images/i4.jpg" />

<div >

<h2>Manual</h2>

<a>

<a>

</div>

</div>

<div id="dept"></div>

<div>

<a>

<form id="myform1">

<h2>Login form</h2><br>

<div>

<div>

<div>

<div>Login</div> <input type="text" name="name" pattern="[a-zA-Z ]{5,}" minlength="4" maxlength="30" id='log1' />*<br><br>

<div>Password</div> <input type="password" name="password" minlength="4" id='pas1'/>*<br><br>

<button>

<br><br> <a id='registr'>

<A HREF="" id='mainref' ></A>

</form>

</div>

<div>

<a>

<form id="myform2">

<h2>Registration form</h2><br>

<div>Name</div> <input type="text" name="name" maxlength="30" id='name'/>*

<br><br>

<div>

<div>

<fieldset>

<div>

<div>

<div>

</fieldset>

<br><br><br>

<button>

</form>

</div>

</div>

<div id='footer'>footer</div>

</body>

<!-скрипт для главной страницы-->

$(function() {

$("#accordion").tabs("#accordion div", { //Инициализация аккордиона: 'img',: 'horizontal'

});

//$(":date").dateinput({lang: 'fr',});

$('#sp2').parent().css('display', 'none'); //Скрываем 2-ой и 3-ий списки в форме аутентификации

$('#sp3').parent().css('display', 'none');

$("#registr").overlay({                                       // Инициализация регистрационной формы: function() {

//       $("#myform1").validator().destroy();

//       $("#myform2").validator();

$("#logdb").overlay().close();

$('#log1').val("");

$('#pas1').val("");

},: {            color: '#fff',: 200,: 0.65

},

});

$("#myform2").submit(function(e) { // Кнопка submit в регистрационной формеcity = $('#city').val();state = $('#state').val();street = $('#street').val();log = $('#log2').val();name = $('#name').val();pas = $('#pas2').val();

//var sysname=$('#sp1').val();

//alert(sysname);

((log!="")&&(pas!="")) {

$("#registr").overlay().close();

$.ajax({                                  type:'GET',:'index2.php',: "col=insert into data_users (user_id,home_city,home_state,home_street,login,name,password,sysname,domain,subdomain) "

+"values (data_us_seq.nextval,'"+city+"','"+state+"','"+street+"','"+log+"','"+name+"','"+pas

+"','Medicine','Diagnostics','Skin')",: 3000,: function(data){('User is added!');

},

});

}e.preventDefault();

});

$("#myform1").submit(function(e) { // Кнопка submit в аутентификационной формеlog = $('#log1').val();pas = $('#pas1').val();sysname = $('#sp1').val();domain = $('#sp2').val();subdomain = $('#sp3').val();

//alert("("+log+") ("+pas+")");((log!="")&(pas!=""))

{

$.ajax({                                  type:'GET',:'index1.php',: "tag=a&col=select user_id from data_users "+

"where UPPER(sysname)=UPPER('"+sysname+"') and UPPER(domain)=UPPER('"+domain+"') "+

"and UPPER(subdomain)=UPPER('"+subdomain+"') and UPPER(login)=UPPER('"+log+"') and password='"+pas+"'",: 3000,: false,: function(data){

//alert(data);

//if (data != "")

//       {

$("#logdb").overlay().close();

//alert('Welcome!');.location.href ='patients.htm?Name='+sysname+'&ID='+data+'&Domain='+domain+'&Subdomain='+subdomain;

//       }

//else { alert('Неверный логин/пароль'); }

$('#log1').val("");

$('#pas1').val("");

},

});

}e.preventDefault();

});

$("#logdb").overlay({                                         // Инициализация аутентификационной формы: function() {

//$("#myform1").validator();

//$("#myform1").validator().submit(function(e){

//       alert(e.html());

//});

/*$("#myform1").data("validator").onSuccess(function(e, els) {

//alert(els.html());

// we don't want to submit the form. just show events.true;

});*/

$.ajax({:'GET',:'index1.php',: 'tag=option&col=select distinct sysname from decision where LENGTH(sysname)=9',: 3000,: function(data){

//alert(data);

$('#sp1').html("<option value='Please fix this value'>Choose Knowledge base</option>"

+"<option>"+data+"</option>");

},

});

},

});

$('#sp1').change(function() { // Выбор 1-ого списка

$('#sp2').parent().css('display', 'block');

$.ajax({:'GET',:'index1.php',: "tag=option&col=select distinct domain from decision where sysname='"+$('#sp1 option:selected').text()+"'",: 3000,: function(data){

$('#sp2').html("<option value='Please fix this value'> Choose Domain </option>"+"<option>"+data+"</option>");

});

});

$('#sp2').change(function() { // Выбор 2-ого списка

$('#sp3').parent().css('display', 'block');

$.ajax({:'GET',:'index1.php',: "tag=option&col=select distinct subdomain from decision where sysname='"+

$('#sp1 option:selected').text()+"' and domain='"+

$('#sp2 option:selected').text()+"'",: 3000,: function(data){

$('#sp3').html("<option value='Please fix this value'>Choose Subdomain </option>"+"<option>"+data+"</option>");

},

});

});

$("#myform1").bind("onFail", function(e, errors) { // Красный кант

// we are only doing stuff when the form is submitted(e.originalEvent.type == 'submit') {

// loop through Error objects and add the border color

$.each(errors, function() {input = this.input;.css({borderColor: 'red'}).focus(function() {.css({borderColor: '#444'});

});

});

}

});

$.tools.validator.fn("[minlength]", function(input, value) {min = input.attr("minlength");value.length >= min ? true : {: "Please provide at least " +min+ " character" + (min > 1 ? "s" : ""),

};

});

$('.close').click(function(){});  // Кнопка "Закрыть"

});
