СОДЕРЖАНИЕ

ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ, СОКРАЩЕНИЙ

ВВЕДЕНИЕ

. АНАЛИЗ СПК «ТОТЕМСКИЙ

.1 Общая характеристика хозяйства

.2 Характеристика объекта электрификации

.3 Характеристика помещений объекта по электро, пожаро и взрывобезопасности

.4 Выбор системы электроснабжения в зависимости от категории объекта по надёжности электроснабжения

. РАЗРАБОТКА ВНУТРЕННЕЙ СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ телятника на 200 голов

.1 Разработка распределительной системы осветительного внутреннего электроснабжения телятника на 200 голов

.2 Разработка распределительной системы силового внутреннего электроснабжения телятника на 200 голов

.3 Разработка питающей системы внутреннего электроснабжения телятника на 200 голов

.4 Расчёт заземляющего устройства телятника на 200 голов

. РАЗРАБОТКА СИСТЕМЫ ВНЕШНЕГО ЭЛЕКТРОСНАБЖЕНИЯ ТЕЛЯТНИКА НА 200 ГОЛОВ

.1 Характеристика объектов сети внешнего электроснабжения (определение нагрузки объектов, дневных и вечерних максимумов, центров нагрузок на плане) электроснабжение заземляющий напряжение фидер

.2 Расчёт расположения трансформаторной подстанции

.3 Трассировка и расчёт воздушных линий электропередач напряжением 0,38 кВ, выбор трансформаторной подстанции

.4 Расчёт и выбор линейных фидеров в РУ 0,4 кВ и защиты трансформатора в РУ 10 кВ в потребительской ТП

.5 Проверка внешней системы электроснабжения на падение и колебания напряжения

. РАЗРАБОТКА ЭКОНОМИЧЕСКОЙ ЧАСТИ И ДОКУМЕНТАЦИИ ПО ОХРАНЕ ТРУДА ПРИ ЭКСПЛУАТАЦИИ СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ ОБЪЕКТА

.1 Расчет количества материалов и их стоимости для монтажа системы электроснабжения внешней сети

.2 Расчет объемов электромонтажных работ системы электроснабжения внешней сети

.3 Составление инструкции по ТБ для электромонтера по эксплуатации электрооборудования объекта электрификации

.4 Заполнение наряда на выполнение работ по эксплуатации выбранной трансформаторной подстанции

ЗАКЛЮЧЕНИЕ

СПИСОК ЛИТЕРАТУРЫ

ПРИЛОЖЕНИЯ

ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ, СОКРАЩЕНИЙ

Условные обозначения

М - электродвигатель;- автоматический выключатель;- счетчик электроэнергии;

ЩС - щит силовой;

ЩО - щит освещения;

Р - мощность электроустановки;-Силовой выключатель.

Условные сокращения

ВКР - выпускная квалификационная работа;

ВЛ - воздушная линия электропередачи;

ЩРн - щит распределительный навесной;

ГРЩ - групповой распределительный щит;

КТП - комплектная трансформаторная подстанция;

ПУЭ - правила устройства электроустановок;

РУ - распределительное устройство;

ТП - трансформаторная подстанция.

Неток - токонепроводящие полы;

Токоп. - токопроводящие полы;

ВЛЭП - воздушная линия электропередачи;

с/х - сельское хозяйство

ВВЕДЕНИЕ

Развитие народного хозяйства и требования научно-технического прогресса диктуют необходимость совершенствования сельскохозяйственной электроэнергетики путем внедрения автоматизации технологических процессов, систем электроснабжения сельскохозяйственных предприятий и решения проблемы электроснабжения и экономии электрической энергии. Главной проблемой на этом этапе является создание рациональных систем электроснабжения сельскохозяйственных предприятий.

При широком внедрении электрифицированных машин и установок требуются бесперебойное, энергоснабжение хозяйств, надежная работа оборудования и приборов. Перерывы в подаче электроэнергии, преждевременный выход оборудования из строя приводят к потерям продукции, снижению ее качества.

Актуальность - в настоящее время сельское хозяйство по всей России испытывает определенные трудности, связанные с изменением экономических отношений. Во многих хозяйствах наблюдается значительный спад сельскохозяйственного производства, что снижает потребления электроэнергии, появление в связи с этим недогрузки электрооборудования сельских трансформаторных подстанций и линий электропередачи. Исходя из этого, следует очень точно производить расчеты по электроснабжению коровника. Совершенствуя схему электроснабжения, а, следовательно, увеличивая расходы на ее автоматизацию, можно сократить недоотпуск продукции сельского хозяйства.

Объект исследования - электрификация.

Предмет исследования - электрификация телятника на 200 голов с разработкой вопросов монтажа и системы ППРиЭ.

Цель - разработка схемы электроснабжения телятника на 200 голов.

Задачи:

Произвести анализ телятника на 200 голов.

Разработать внутреннюю систему электроснабжения телятника на 200 голов.

Разработка системы внешнего электроснабжения телятника на 200 голов

Расчет эффективности электроснабжения внешней сети телятника на 200 голов.

Гипотеза: если разработать схему электроснабжение телятника на 200 голов, то это позволит, снизит затраты труда, расход материалов и обеспечить надежность электроснабжения и качество электрической энергии.

Этапы исследования:

Подготовительный: подбор литературы и материалов.

Исследовательский: изучение литературы и материалов.

Обобщающий: написание курсового проекта.

Заключительный: защита курсового проекта.

Методы исследования:

теоретические: анализ, синтез.

эмпирические: метод математической обработки данных.

Практическая значимость разработанная проектная документация по теме ВКР предлагает альтернативные варианты существующим системам электроснабжения предприятий сельского хозяйства комплекса.

1.АНАЛИЗ ОБЪЕКТА ЭЛЕКТРИФИКАЦИИ

.1 Общая характеристика СПК «Тотемский»

Общество с ограниченной ответственностью «Сельскохозяйственный производственный кооператив "ТОТЕМСКИЙ"».

Сельскохозяйственный производственный кооператив "Тотемский" (далее СПК "Тотемский») расположен в Тотемском районе деревне Варницы ул. Звездная, д. 3. За годы существования СПК "Тотемский" несколько раз был реорганизован совхоз "Тотемский" образован на базе колхоза "Организатор" с 01.04.1960 года, согласно решения Тотемского райисполкома от 29.03.1960 года (постановление министров от 19.03.1960 года №389).

Адрес местонахождения объекта: 161300, РФ, Вологодская область г. Тотьма, д. Варницы, ул. Звездная, 3.

Основными видами деятельности производства:

Мясо перерабатывающая предприятия;

Оптовая, оптово-розничная торговля молочной продукции;

Заготовка кормов;

Разведение крупного рогатого скота;

Перевозки мясной продукции;

Производитель готовой мясной продукции;

Производство готовой молочной продукции.

Данный объект расположен в местности, где преобладают суглинистые грунты. Среднегодовая продолжительность грозовой активности составляет 40-60 часов, согласно данным [30], промерзание почвы данной территории составляет: 48-72 см [31]

На предприятии имеется электротехническая служба. Схема электротехнической службы представлена на рисунке 1.

Рис.1.Схема электротехнической службы

Главный инженер имеет высшее техническое образование, 5 группу допуска. Главный инженер относится к категории руководителей, в его обязанности входит:

осуществляет руководство бригадой электромонтеров;

организует техническо-правильную эксплуатацию и своевременный ремонт электрооборудования;

руководить организацией и планированием работой электриков;

разработка графиков проведения планово- предупредительного ремонта;

составление планов потребления электроэнергии;

производит расчет и согласование электрических схем предприятия.

Бригада электриков состоит из 2 человек, каждый электромонтер имеет средне специальное образование.

В обязанности электромонтера входит обеспечение исправного состояния и надежной работы электрооборудования; выполнение наладки и монтажа различного электрооборудования, принимать меры по их предупреждению и устранению; принимать участие в ликвидации неисправностей в работе устройств, участвует в составление заявок на материалы, запасные части и инструмент. Ежегодно электротехническая служба предприятия проходит проверку знаний на 3 группу допуска по электробезопасности.

1.2 Характеристика телятника на 200 голов

Телятник на 200 голов предназначен для выращивания телят для быстрого вывода в основное стадо, или с целью получения мяса. Данный телятник на 200 голов является составной частью коровника по производству молока и мяса.

Технологический процесс телятника на 200 голов включает в себя приготовление комбикормов, удаление навоза и создание микроклимата.

В телятнике на 200 голов размещены: котельная, помещение для приготовления комбикормов, вентиляционное помещение, санузел, помещение для телят и погрузки навоза.

Помещение для телят относится к взрывоопасному помещению, так как выделяются газы, которые удаляются системой вентиляции. Помещение для приготовления комбикормов относится к пожароопасному помещению, так как используется сухие корма.

Для выполнения характеристики объекта электрификации выполняем чертеж плана помещений телятника на 200 голов (рис.2)

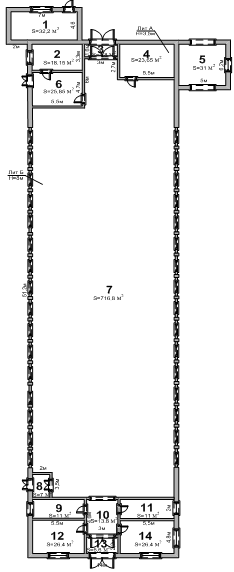

Рис.2. План объекта электрификации телятника на 200 голов

Котельная: S=32,2 м2 Стены выполнены из железобетона с штукатурной отделкой с последующей покраской 50% синего цвета низ, 50% белого цвета вверх, полы железобетонные, потолок железобетонный с последующей побелкой белого цвета(50*30*10).

Помещение для приготовления комбикормов: S=18,15 м2 Стены выполнены из железобетона с штукатурной отделкой с последующей покраской 50% синего цвета низ, 50% белого цвета вверх, полы железобетонные, потолок железобетонный с последующей побелкой белого цвета(50*30*10).

Тамбур: S=4,8 м2 Стены выполнены из железобетона с штукатурной отделкой с последующей покраской 50% синего цвета низ, 50% белого цвета вверх, полы железобетонные, потолок железобетонный с последующей побелкой белого цвета(50*30*10).

Приводная: S=23,65 м2 Стены выполнены из железобетона с штукатурной отделкой с последующей покраской 50% синего цвета низ, 50% белого цвета вверх, полы железобетонные, потолок железобетонный с последующей побелкой белого цвета(50*30*10).

Помещение для погрузки навоза: S=31 м2 Стены выполнены из железобетона с штукатурной отделкой с последующей покраской 50% синего цвета низ, 50% белого цвета вверх, полы железобетонные, потолок железобетонный с последующей побелкой белого цвета(50*30*10).

Помещение для подстилки и инвенторя: S=25,85 м2 Стены выполнены из железобетона со штукатурной отделкой белого цвета, полы железобетонные покрытые деревянный настил, потолок железобетонный с последующей побелкой белого цвета(30*30*10).

Помещение для телят: S=716,8 м2 Стены выполнены из железобетона с штукатурной отделкой с последующей покраской 50% синего цвета низ, 50% белого цвета вверх, полы железобетонные, потолок железобетонный с последующей побелкой белого цвета(50*30*10).

Тамбур: S=7 м2 Стены выполнены из железобетона с штукатурной отделкой с последующей покраской 50% синего цвета низ, 50% белого цвета вверх, полы железобетонные, потолок железобетонный с последующей побелкой белого цвета(50*30*10).

Щитовая: S=11 м2 Стены выполнены из железобетона со штукатурной отделкой 50% синего цвета низ, 50% белого цвета верх полы железобетонные покрытые гидроизоляцией с линолеумом, потолок железобетонный с последующей побелкой белого цвета(50*30*10).

Коридор:S=13,8 м2 Стены выполнены из железобетона со штукатурной отделкой 50% стены выполнена из вагонки, а остальные 50% побелкой белого цвета, полы железобетонные, потолок железобетонный с последующей побелкой белого цвета(50*30*10).

Санузел: S=11 м2 Стены выполнены из гипсокартона со штукатурной отделкой с последующей покраской 50% синего цвета низ, 50% белого цвета вверх, полы железобетонные покрытые гидроизоляцией с линолеумом, потолок железобетонный с последующей побелкой белого цвета(50*30*10).

Вентиляционное помещение : S=26,4 м2 Стены выполнены из железобетон со штукатурной отделкой 50% синего цвета , 50% белого цвета верх, полы железобетонные покрытые гидроизоляцией с линолеумом, потолок железобетонный с последующей побелкой белого цвета(50*30*10).

Тамбур: S=6,6 м2 Стены выполнены из железобетона с штукатурной отделкой с последующей покраской 50% синего цвета низ, 50% белого цвета вверх, полы железобетонные, потолок железобетонный с последующей побелкой белого цвета(50*30*10).

Служебное помещение: S=26,4 м2 Стены выполнены из гипсокартона со штукатурной отделкой, 50% стены выполнена из вагонки, а остальные 50% побелкой белого цвета, полы железобетонные покрытые гидроизоляцией с линолеумом, потолок железобетонный с последующей побелкой белого цвета(Кот = 70*50*20).

В скобках указано отражение светового потока в процентах от поверхности потолка, стен и пола соответственно.

Высота помещений 1,2,3,4,5,6,8,9,10,11,12,13,14 составляет 3,5 м, а высота помещения 7 составляет 8 м.

Для дальнейшего создания проекта снабжения внутренней электросети телятника на 200 голов создаем чертеж плана помещений с расположений электрических нагрузок (рис.3)

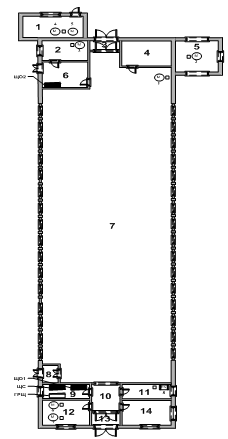

Рис.3. План помещений с расположением электрических нагрузок

Составляя сводную ведомость, определяем количество электрооборудования находящегося в телятнике, которое необходимо нам для расчета нагрузок и выбора кабелей.

Таблица 1

Характеристика потребителей электрооборудования телятника на 200 голов

Вывод: согласно полученным данным таблицы 1 на объекте находится 8 электроприемников, из которых 7 трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью от 2,2 до 11киловатт (кВт) и 1 водонагреватель накопительный мощностью 3кВт.

.3 Характеристика объекта электрификации по электробезопасности, а так же по взрыво- и пожароопасности

Классификацию помещений по взрыво-, пажаро-, электробезопастности в первую очередь зависит от свойст среды внутри помещения, и требований пожаро-, взрыво- и электробезопастности для выбора кабельной продукции, групповых щитов и пуско-защитной аппаратуры. Составляем классификацию помещений по электробезопастности. Для этого используем план объекта телятника на 200 голов (Рис.2) и классифицируем данные в таблицу 2.

Таблица 2

Классификация помещений по электробезопасности телятника на 200 голов

Вывод: согласно полученным данным таблицы 2 на объекте находится 12 помещений, из которых с особой опасностью относятся №1,2,4,5,6,9,10,11 помещение №3 с повышенной опасностью и помещение №7,8 без повышенной опасности.

Определяем класс помещений по взрыво-; пожаро-опасности, это необходимо нам при выборе кабелей и монтаже электрооборудования, для этого составляем таблицу по состоянии помещений в телятнике на 200 голов.

Таблица 3

Классификация помещений по взрыво- и пожаробезопастности

Вывод: согласно полученным данным таблицы 3 на объекте находятся 12 помещений. Все кроме помещений под цифрами 2, 3 и 6, не относятся к пожаро - и взрывоопасным.

В соответствии с [1],а также характеристикой помещений по электробезопасности, взрывоопасности, пожароопасности, представленных в таблице 2 и Таблица 3 выбираем марки кабелей и способ их прокладки индивидуально для каждого помещения и составляем таблицу 4.

Таблица 4

Выбор марки проводов и кабелей

Вывод: Основные способы прокладки на предприятии открытие в гофрированной трубе, применяемый кабель в большинстве случаях ВВГ.

Для последующего выбора количества светильников для освещения помещений объекта производим выбор марок светильников с источниками света, учитывая классификацию помещений, тип установки и варианты размещения. Данные выбора светильников заносим в таблицу 5.

Таблица 5

Выбор марок светильников и источников света

Вывод: согласно таблице на предприятии в помещении 6 находится светильник ЛПО, в помещении 7 светильники РСП,в остальных помещениях используются светильники типа ЛСП.

.4 Категория надежности электроснабжения телятника на 200 голов

Степень надежности электроснабжения сельскохозяйственных потребителей оценивается по допустимому числу часов отклонений за год. Она определяется совершенством схемы электроснабжения.

Все сельскохозяйственные потребители по надежности электроснабжения делят на три категории.

Телятник на 200 голов относится к 3 категории потребителей электроснабжения. Перерыв в электроснабжении может привести к массовым недоотпускам продукции, массовым простоям рабочих, нарушению нормальной деятельности предприятия.

Для сельскохозяйственных потребителей в частности телятника на 200 голов не нуждается в электроснабжении электроэнергией от других источников.

Принципиальная схема подключения потребителя 3 категории представлена на рис 4

Рис.4. Принципиальная схема потребителей 3 категории

2. РАЗРАБОТКА СИСТЕМЫ ВНУТРЕНЕГО ЭЛЕКТРОСНАБЖЕНИЯ ТЕЛЯТНИКА НА 200 ГОЛОВ

.1 Разработка распределительной системы осветительного внутреннего электроснабжения телятника на 200 голов

Для создания нормированного уровня освещенности производим светотехнический расчет с использованием метода коэффициента использования светового потока в отдельности для каждого помещения объекта (Рис.2).

Производим расчет количества светильников для служебного помещения (Рис.2; поз.14)

На следующем этапе расчета определяем индекс помещения по формуле 2:

 (2)

где,высота помещения (Рис.5);- высота подвеса светильника(Рис.5);- расстояние от пола до рабочей поверхности(Рис.5).

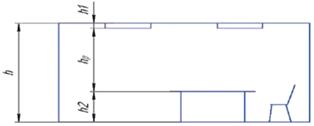

Рис.5 Схема помещения с нанесенными размерами

Производим расчет подставляем следующие данные помещения (административное помещение):= 4,8м; b = 5,5м; S = 26,4м2; h = 3,5м; h1 = 0,05м; h2 = 0,9м (Прим. высоту рабочей поверхности принимаем равной высоте среднестатистического рабочего стола).

Согласно расчета индекс данного помещения j=1,04

Определяем коэффициент использования ƞ, исходя из значений коэффициента отражения и индекса помещения. В данном помещении расположен светильник марки ЛПО 46-2х36-504 IP20 УХЛ3 коэффициент использования светового потока для данной марки светильника определяем по таблице «Коэффициент использования светового потока светильника» [Приложение 1].

Для служебного помещения коэффициент ƞ=34

Определяем требуемое количество светильников по формуле 3:

 (3)

где,

Е- нормируемая освещенность, Лк. СНиП 23-05-95 [23]площадь помещения, м2 (Рис.2);коэффициент запаса; служит для компенсации светового потока при возможных загрязнениях, данное значение выбирается из СНиП 23-05-95 коэффициент неравномерности освещения (при расположении светильников в линию (ряд) рекомендуется принимать z=1,1 для люминесцентных ламп и z=1,15 для ламп накаливания и ДРЛ.

Ƞ- коэффициент использования осветительной установки;количество ламп в светильнике(таблица 5);

Фламп- световой поток одной лампы ,Лм. Учитывая большой разнобой в обозначении ламп, используем единую универсальную систему обозначений источников света ILCOS, разработанную Международной комиссией по освещению(МКО)

Производим расчет :

Для служебного помещения требуется установка светильников марки ЛПО 46-2х36-504 IP20 УХЛ3 в количестве 8 штук.

Результаты расчетов количества светильников по остальным помещениям систематизируем в таблицу6 «Расчет количества светильников в помещениях» [Приложение 2]

Согласно данным таблицы на предприятии во всех помещениях кроме помещения для телят используются лампы марки Philips, а в помещении для телят используется марка лампы HCL 250.

.Согласно расчетам представленных выше и таблице 6 выполняем чертеж плана электроснабжения осветительного оборудования объекта с указанием главного распределительного щита, осветительных и силовых щитов и указание линий электроснабжения с присвоенными номерами(Рис.6)

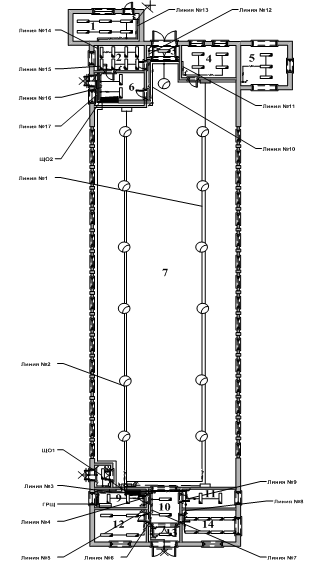

Рис.6 План электроснабжения осветительного оборудования

На плене электроснабжения осветительного электрооборудования (Рис.6) существуют следующие групповые линии освещения :

Линия 1(освещение помещения №7)- 1,5 кВт;

Линия 2(освещение помещения №7)-1,5 кВт;

Линия 3(освещение помещения №8 и вход в тамбур)-0,33 кВт;

Линия 4(освещение помещения №9)-0,16 кВт;

Линия 5(освещение помещения №12)- 0,32 кВт;

Линия 6(освещение помещения №13и входа в тамбур)-0,33 кВт;

Линия 7(освещение помещения №10)- 0,16 кВт;

Линия 8(освещение помещения №14)-0,64 кВт;

Линия 9(освещение помещения №11)-0,16 кВт;

Линия 10(освещение помещения №7,5)-0,49 кВт;

Линия 11(освещение помещения №11)-0,32 кВт;

Линия 12(освещение помещения №3)-0,08 кВт;

Линия 13( уличное освещение у помещения №1)-0,25кВт;

Линия 14(освещение помещения №1)-0,48 кВт;

Линия 15(освещение помещения №2)-0,64 кВт;

Линия 16(освещение помещения №6)-0,16 кВт;

Линия 17(уличное освещение у помещения №6)-0,25 кВт.

На основании плана размещения электрических нагрузок (Рис.3) составляем план электроснабжения силового электрооборудования (Рис.7)

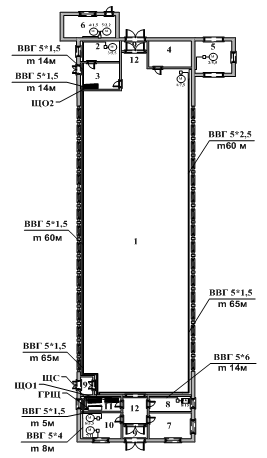

Рис.7. План электроснабжения силового электрооборудования

На основании плана электроснабжения осветительного оборудования (Рис.6) и плана электроснабжения силового электрооборудования (Рис.7) моделируем принципиальную однолинейную схему электроснабжения внутренних электрических сетей (Рис.8)

Рис.8. Принципиальная однолинейная схема электроснабжения внутренних электрических сетей

.2 Разработка распределительной системы силового внутреннего электроснабжения телятника на 200 голов

Согласно рис.8 «Однолинейная схема электроснабжения внутренних электрических сетей телятника на 200 голов »и таблицы 1 «Характеристика потребителей электроэнергии телятника на 200 голов» произведем выбор автоматического выключателя QF24 для защиты электродвигателя М1 горизонтального транспортера марки 4А112М2У3.

Для выбора аппаратуры защиты автоматического выключателя QF24 нужно знать номинальную силу тока, пусковую силу тока электродвигателя М1.

Номинальная сила тока определяются по формуле 4:

, (4)

где:

- номинальная сила тока электродвигателя М1, А

- номинальное напряжение электродвигателя М1, кВ;

Принимается -0,38кВ-для трехфазного напряжения.

РМ1- номинальная мощность электродвигателя М1, кВт;

М1 - коэффициент мощности электродвигателя М1;

 - (КПД) коэффициент полезного действия электродвигателя М1

.

Рассчитываем пусковые токи по формуле 5:

, (5)

где:

-пусковая сила тока электродвигателя М1, А;

 - номинальная сила тока электродвигателя М1,А;

-кратность пускового тока электродвигателя М1.

.

Дальнейшие расчеты производим аналогично, результаты записываем в таблицу 7, заносим данные в потребители: номер, марку, номинальную, пусковую силу тока электродвигателя.

Автоматические выключатели выбираются согласно 3 условиям:

Составляем условие 1 по формуле 6: номинальная сила тока автоматического выключателя QF24 больше номинальной силы тока электродвигателя М1:

, (6)

где:

-номинальная сила тока автоматического выключателя QF24, А;

-номинальная сила тока электродвигателя М1, А.

Выбираем из первого условия номинальную силу тока автоматического выключателя QF24 по[4, стр.16]. В данном случае номинальная сила тока автоматического выключателя QF24 будет составлять 63 ампера.

Составляем условие 1 по формуле 6:

Составляем условие 2 по формуле 7: сила тока теплового расцепителя автоматического выключателя QF24 больше либо равна номинальной силе тока электродвигателя М1.

, (7)

где:

-сила тока теплового расцепителя автоматического выключателя QF7, А;

- коэффициент запаса; Принимается .

-номинальная сила тока электродвигателя М1, А.

Для составления условия необходимо перемножить коэффициент запаса с номинальной силой тока электродвигателя М1.

Выбираем из второго соотношения силу тока теплового расцепителя автоматического выключателя QF24 по[4, стр.16]. В данном случае сила тока теплового расцепителя автоматического выключателя QF24 будет составлять 20 ампер.

Составляем условие 2 по формуле 7:

Составляем условие 3 по формуле 8: сила тока электромагнитного расцепителя автоматического выключателя QF24 больше пускового тока электродвигателя М1:

(8)

где:

-сила тока электромагнитного расцепителя автоматического выключателя автоматического выключателя, А;

Принимается (B в 3 раза больше, Cв 5 раз больше, D в 10 раз больше) - для характеристики срабатывания расцепителя.

-сила тока теплового расцепителя автоматического выключателя QF24, А.

- коэффициент запаса;

Принимается

-пусковая сила тока электродвигателя М1, А.

Для составления условия характеристики срабатывания расцепителя и силы тока электромагнитного расцепителя перемножим силу тока электромагнитного расцепителя на силу тока теплового расцепителя по [4, стр.16] выбираем характеристику D для силы тока электромагнитного расцепителя.

Для составления условия перемножим коэффициент запаса с пусковой силой тока электродвигателя М1.

Составляем условие 3 по формуле 8:

Из данных условий 1,2,3 по [4, стр.16] для защиты от перегрузок, короткого замыкания выбираем автоматический выключатель QF24 серии ВА47-29 3Р 20А х-ка D,трех полюсный, силой тока теплового расцепителя 20 ампер, электромагнитного расцепителя 200 ампер и характеристикой срабатывания расцепителя D, для трех фазного напряжения электродвигателя М1.

Дальнейшие расчеты производим аналогично, результаты записываем в таблицу 7, заносим данные в аппарат защиты: номер, марку, номинальную силу тока, силу тока электромагнитного расцепителя и силу тока теплового расцепителя автоматических выключателей.

Кабельная продукция для линии электроснабжения силовых электроприемников выбираются с учетом соответствия аппаратуры защиты.

Ток допустимый кабеля должен быть больше или равен произведению коэффициента защиты на силу тока теплового расцепителя автоматического выключателя QF24.

Составляем условие по формуле 9:

 (9)

где:

- допустимый ток кабеля, А;

-сила тока теплового расцепителя автоматического выключателя QF24, А;

- коэффициент защиты.

Принимают -1,25 - для взрыво- и пожароопасных помещений; -1 - для нормальных (неопасных) помещений.

Для составления условия не обходимо перемножить коэффициент защиты на силу тока теплового расцепителя автоматического выключателя QF24.

Согласно Рис.7 «План электроснабжение силового оборудования телятника на 200 голов »и таблицы 3 «Состояние помещений по взрыво - и пожаро опасности» определяем коэффициент защиты для составления условия выбора кабельной продукции.

Помещение где установлен электродвигатель М1 не является взрывоопасным и пожароопасным , выбираем-1 для кабельной продукции.

=20А

Производим выбор кабельной продукции для электродвигателя М1.Выбираем кабель в соответствии с условием по формуле 9.

По [5, стр. 55 Таблица 3.16] выбираем кабель марки ВВГ 5*2,5, медный, пятижильный, сечением 2,5 изоляция из поливинилхлорида для прокладки в воздухе с агрессивной средой.

Проверка условия по формуле 9:

,

Все условие соблюдены, выбираем кабель марки ВВГ 5*2,5.

Для выбора длины кабельной продукции не обходимо руководствоваться Рис.7 «План электроснабжения силового электрооборудования телятника на 200 голов».

Дальнейшие расчеты производим аналогично, результаты записываем в таблицу 7, заносим данные в кабель: марку, допустимую силу тока и длину кабельной продукции.

Согласно полученным данным таблицы 7 на объекте выбрана аппаратура защиты для силового электрооборудования марки ВА 47-29 трехполюсный с характеристикой срабатывания D и В, с номинальной силой тока 63 ампера (А). Силой тока теплового расцепителя от 6 до 32А и силой тока электромагнитного расцепителя от 60 до 250А. Кабельная продукция выбрана марки ВВГ с медными жилами, четырех жильная, сечение от 1,5 до 4 , изоляция из поливинилхлорида с допустимой силой тока от 25 до 35А.

Согласно рис.6 «План электроснабжения осветительного электрооборудования телятника на 200 голов» и Рис.8. «Однолинейная схема электроснабжения внутренних электрических сетей телятника на 200 голов »произведем выбор аппаратуры защиты однополюсного автоматического выключателя (ВА) QF7 для защиты линий №1,находящихся на ЩО1. Для выбора кабельной продукции, групповых щитов и аппаратуры защиты, для защиты осветительного электрооборудования.

Для выбора аппаратуры защиты автоматического выключателя QF7 необходимо знать номинальную силу тока линии №1.

Номинальную силу тока определяют по формуле10:

 , (10)

где:

- номинальная сила тока линии№1, А;

- мощность линии№1кВт;

-номинальное напряжение сети, кВ.

Принимается -0,22кВ-для однофазного напряжения.

Дальнейшие расчеты производим аналогично, результаты записываем в таблицу 6, заносим данные в группу освещения: номер линии, номинальную силу тока.

Автоматический выключатель QF7выбираются согласно 3 условиям:

Составляем условие 1 по формуле 6:

Составляем условие 2 по формуле 7:

Составляем условие 3: так как у осветительного электрооборудования нет пусковой силы тока, тогда характеристика срабатывания расцепителя составляет В для всех линий.

По [4, стр.14]и данных условий 1,2,3 выбираем автоматический выключатель QF7 серии ВА47-29 1Р 8А х-ка B,для защиты от перегрузок и короткого замыкания: силой тока теплового расцепителя 8 ампер и характеристикой срабатывания расцепителя B, для напряжения линий №1.

Дальнейшие расчеты производим аналогично, результаты записываем в таблицу 8, заносим данные в аппаратуру защиты: номер, марку, номинальную силу тока, силу тока электромагнитного расцепителя и силу тока теплового расцепителя автоматических выключателей.

Расчет по выбору марки кабельной продукции для электроснабжения осветительного электрооборудования линии №1 производим аналогично, силового электрооборудования по формуле 9.

.

По [5, стр. 55 Таблица 3.16] выбираем кабель марки ВВГ 3*1,5; медный, трех жильный, сечением 1,5 изоляция из поливинилхлорида для прокладки в воздухе с агрессивной средой.

,

.

Все условие соблюдены окончательно, выбираем кабель марки ВВГ 3*1,5.

Расчет по выбору длины кабельной продукции для линий электроснабжения осветительного электрооборудования производится согласно рис.6. «План электроснабжения осветительного электрооборудования телятника на 200 голов».

Дальнейшие расчеты производим аналогично, результаты записываем в таблицу 8, заносим данные в кабель: марку, допустимую силу тока и длину кабельной продукции.

Согласно полученным данным таблицы 8на объекте выбрана аппаратура защиты для линий марки ВА 47-29 однополюсной с характеристикой срабатывания В, с номинальной силой тока 63 ампера (А). Силой тока теплового расцепителя от 1 до 8А и силой тока электромагнитного расцепителя от 3 до 24А. Кабельная продукция выбрана марки ВВГ с медными жилами, трехжильная, сечение 1,5 , изоляция из поливинилхлорида с допустимой силой тока 19А.

.3 Разработка питающей системы внутреннего электроснабжения телятника на 200 голов

Согласно рис.6 «План электроснабжения осветительного электрооборудования телятника на 200 голов» и Рис.8. «Однолинейная схема электроснабжения внутренних электрических сетей телятника на 200 голов » для выбора питающих силовых кабелей силовых щитов и щитов освещения, а так же выбора вводной аппаратуры защиты производим расчет общих нагрузок указанных щитов.

Для выбора общего автоматического выключателя щита освещения QF4 необходимо рассчитать номинальную силу тока щита освещения ЩО1.

Номинальная сила тока щита освещения рассчитывается по формуле 7:

ном.ЩО = ΣPном.лин.осв /Uном (11)

где,ном.ЩО1 - номинальная сила тока щита освещения, А;

ΣРном.лин.осв - суммарная мощность линий освещения, присоединенных к одной фазе, с наибольшей нагрузкой, кВт;

-номинальное напряжение сети, кВ.

Принимается -0,22кВ-для однофазного напряжения.

В щите освещения ЩО1 наибольшая мощность отслеживается на 2-й фазе и составляет 1,78 кВт, что больше, чем на остальных фазах данного щита:ном ЩО1 = 1,78/0,22 = 8,09 А

Выбираем автоматический выключатель QF4 согласно трем условиям.

Составляем условие 1 по формуле 6;

Составляем условие 2 по формуле 7;

Составляем условие 3: так как у осветительного электрооборудования пусковые токи незначительны, тогда характеристика срабатывания теплового расцепителя составляет В для щита освещения №1.

По [4, стр.16]и данных условий 1,2,3 выбираем автоматический выключатель QF6 серии ВА47-29 3Р 20А х-ка B,для защиты от перегрузок и короткого замыкания: трехполюсный, силой тока теплового расцепителя 20 ампер и характеристикой срабатывания расцепителя B, для трехфазного напряжения щита освещения №1.

Дальнейшие расчеты по выбору автоматического выключателя QF5 для щита освещения №2 производим аналогично, результаты записываем в таблицу 9, заносим данные в аппарат защиты: номер, марку, номинальную силу тока, силу тока электромагнитного расцепителя и силу тока теплового расцепителя.

Расчет по выбору марки кабельной продукции для электроснабжения осветительного электрооборудования производится аналогично, силового электрооборудования по формуле 9.

По [5, стр. 55 Таблица 3.16] выбираем кабель марки ВВГ 4*1,5, медный, четырех жильный, сечением 2,5 изоляция из поливинилхлорида для прокладки в воздухе с нормальной средой и нормальным помещением.

Проверка условия по формуле 9:

Все условие соблюдены окончательно, выбираем кабель марки ВВГ 4*2,5.

Для выбора длины кабельной продукции не обходимо руководствоваться рис. 6 «План электроснабжения осветительного электрооборудования телятника на 200 голов».

Согласно рис 8«Однолинейная схема электроснабжения внутренних электрических сетей телятника на 200 голов »и таблицы 7 «Кабельной продукции, аппаратов защиты для силового электрооборудования» произведем выбор аппаратура защиты автоматического выключателя QF6.

Для выбора аппаратуры защиты автоматического выключателя QF6 нужно знать номинальную силу тока силового щита и максимальную пусковую силу тока.

Согласно таблицы 7 «Кабельной продукции, аппаратов защиты для силового электрооборудования»

Номинальная сила тока силового щита рассчитывается по формуле 12 :

, (12)

где:

Максимальная сила тока силового щита рассчитывается по формуле 13:

, (13)

где:

Выбираем автоматический выключатель QF6 согласно трем условиям.

Составляем условие 1 по формуле 6;

Составляем условие 2 по формуле 7;

Составляем условие 3 по формуле 8;

По [4, стр.28]и данных условий 1,2,3 выбираем автоматический выключатель QF6 серии ВА88-32 3Р 125А кА ,для защиты от перегрузок и короткого замыкания: трехполюсный, силой тока теплового расцепителя 125 ампера, электромагнитного расцепителя 375 ампер и характеристикой срабатывания расцепителя B, для трехфазного напряжения силового щита.

Расчет по выбору марки кабельной продукции для электроснабжения силового щита производим аналогично, силового электрооборудования по формуле 9.

По [5, стр. 55 Таблица 3.16] выбираем кабель марки ВВГ 5*50: медный, пятижильный, сечением 50 изоляция из поливинилхлорида для прокладки в воздухе с нормальной средой и нормальным помещением.

Проверка условия по формуле 9:

Все условие соблюдены окончательно, выбираем кабель марки ВВГ 5*50.

Для выбора длины кабельной продукции необходимо руководствоваться планом электроснабжения силового оборудования телятник на 200 голов (Рис.7).

Для того чтобы рассчитать автоматический выключательQF3 нужно исходить из условий селективности, то есть QF6 должен срабатывать раньше чем QF3. Для этого выбираем автоматический выключатель QF3 на порядок выше чем QF6.

Выбираем автоматический выключатель QF6 по [4, стр.146] при возникновении аварийных режимах работы.

По [4, стр.146] выбираем автоматический выключатель QF3 серии ВА88-33,для защиты при возникновении аварийных режимах работы.

Проверка условия:

Условие селективности соблюдено окончательно, выбираем автоматический выключатель марки ВА 88-33 3Р 160 А 25кА.

Дальнейшие расчеты по выбору автоматических выключателей QF1 и QF2 производят аналогично, данные записывают в таблицу 9 выбор групповых щитов: номер, марку, номинальную силу тока, силу тока теплового расцепителя и силу тока электромагнитного расцепителя.

Согласно рис.8 «Однолинейная схема электроснабжения внутренних электрических сетей телятника на 200 голов » произведем выбор аппарата защиты автоматического выключателя QF для защиты электрооборудования телятника на 200 голов. Для выбора аппаратуры защиты автоматического выключателя QF нужно построить суточный график нагрузок, указать максимальную потребляемую мощность телятника на 200 голов и рассчитать номинальную силу тока телятника на сто голов для выбора аппаратуры защиты, кабельной продукции телятника на 200 голов.

Суточный график нагрузок телятника на 200 голов изображен на рис.9.

Рис. 9. Суточный график нагрузок телятника на 200голов

.- отопление, 2.- освещение, 3.- водонагреватель, 4.- приготовление кормов, 5.- навозоуборка, 6.- вентиляция.

Из рис. 9 «Суточный график нагрузок телятника на 200 голов» видно, что максимальная потребляемая мощность телятника на 200 голов составляет 40 кВт для расчета номинальной силы тока телятника на 200 голов.

Номинальная сила тока телятника на 200 голов рассчитывается по формуле 14:

, (14)

где:

-

- номинальное напряжение телятника на 200 голов, кВ;

Принимается -0,38кВ-для трехфазного напряжения.

Рт- максимальная мощность телятника на 200 голов, кВт;

 - коэффициент одновременности телятника на 200 голов.

Применяется -0,81 для телятника.

Выбираем автоматический выключатель QFсогласно трем условиям.

Составляем условие 1 по формуле 6;

Составляем условие 2 по формуле 7;

Составляем условие 3 по формуле 8;

А

По [4, стр.16]и данных условий 1,2,3 выбираем автоматический выключатель QF серии ВА88-33 3Р 80А х-ка В, для защиты от перегрузок и короткого замыкания: трехполюсной, силой тока теплового расцепителя 80 ампера, электромагнитного расцепителя 240 ампер и характеристикой срабатывания расцепителя В.

Так как автоматический выключатель QF3 больше автоматического выключателя QF для этого нужно исходить из условий селективности, то есть QF3 должен срабатывать раньше, чем QF. Для этого выбираем автоматический выключатель QF на порядок выше, чем автоматический выключатель QF3.

Выбираем автоматический выключатель QF по [4, стр.146]при возникновении аварийных режимах работы.

По [4, стр.146]выбираем автоматический выключатель QF серии ВА 88-33,для защиты при возникновении аварийных режимах работы.

Проверка условия:

Условие селективности соблюдено окончательно, выбираем автоматический выключатель марки ВА 88-33

Все условия выполнены, окончательно выбираем автоматический выключатель QF по [4, стр.146] марки ВА 88-33.

Расчет по выбору марки кабельной продукции для электроснабжения телятника на 200 голов производим аналогично, силового электрооборудования по формуле 9.

По [5, стр. 55 Таблица 3.16] выбираем кабель марки ВВГ 5*95: медный, пятижильный, сечением 95 изоляция из поливинилхлорида для прокладки в воздухе с нормальной средой и нормальным помещением.

Проверка условия по формуле 6:

Все условие соблюдены окончательно, выбираем кабель ВВГ 5*95.

Для выбора длины кабельной продукции не обходимо руководствоваться рис. 5 «План электроснабжения силового электрооборудования телятника на 200 голов».

Для того чтобы рассчитать вводное устройствоQ нужно исходить из условий селективности, то есть должно быть больше, чем . Для этого выбираем вводное устройство, рассчитанное на более высокую силу тока при возникновении аварийных режимов работы, исходя из условия по формуле 11:

. (15)

По [5, стр. 68 Таблица 4.2]выбираем рубильник марки ВР 32-35 А 31240 IP32 У3 рассчитанный на 250А, 3 полюсный.

Проверка условия по формуле 11:

.

Все условия выполнены, выбираем рубильник Q марки ВР 32-35 А 31240 IP32 У3 на 250А.

Расчет по выбору провода для вводного устройства производится согласно номинальной силе тока телятника на 200 голов по формуле 9.

По [6, стр. 23 Таблица 1.3.5] выбираем кабель для вводного устройства марки СИП-16, сечением 16  с резиновой негорючей изоляцией для прокладки в воздухе.

Все условие соблюдены окончательно, выбираем кабель марки СИП-16.

Для выбора длины провода не обходимо руководствоваться рис. 6. «План электроснабжения силового электрооборудования телятника на 200 голов».

Выбираем счётчик по ПУЭ для телятника на 200 голов --Меркурий 236 ART-02 RS:

класс точности(актив./реактив.)- 1/2

габариты- 154*158*72

масса - не более 0,9кг.

номинальное напряжение - 3*230/400V

номинальный (максимальный) ток - 10/100А

Согласно рис.8 «Однолинейная схема электроснабжения внутренних электрических сетей телятника на 200 голов» производим выбор групповых щитов для автоматических выключателей, все данные по выбору щитов заносим в таблицу 9. [Приложение 5]

Из таблицы 9 можно сделать вывод о том, что выбранная кабельная продукция может пропустить ток равный или больший номинальному току аппарата защиты.

В главный распределительный щит входит 4 автоматических выключателя QF, QF1, QF2,QF3 и счетчик электрической энергии, выбираем ЩУРв-3/1830-1 36 УХЛЗ IP 31

В щит освещения №1 входят 9 однополюсных автоматических выключателей и 1 трехполюсной автоматический выключатель, выбираем ЩРн-12з-0 74У2 IP 31 .

В щит освещения №2 входят 8 автоматических выключателя и 1 трехполюсной автоматический выключатель, выбираем ЩРн-12з-0 74У2 IP 31.

В силовой щит входят 8 трехполюсных автоматических выключателей, выбираем ЩРн-24з-1- 38 УХЛЗ IP 30.

.4 Расчёт заземляющего устройства телятника на 200 голов

Для расчета заземляющего устройства телятника на 200 голов используем программу «Электрик»

Исходные данные заземлителя:

Длина вертикального заземлителя L, м = 2; расстояние между вертикальными заземлителями 1xL a = 2 м; диаметр (ширина) вертикального заземлителя d, мм = 12; заглубление вертикального заземлителя t, м = 0,7, толщина верхнего слоя грунта Н, м = 0,2, ширина (диаметр) горизонтального заземлителя b, мм = 50, расстояние от центра вертикального заземлителя до поверхности земли Т, м = 1,7.

Сезонный климатический коэффициент - вертикального заземлителя, Cv =1,6.

Сезонный климатический коэффициент - горизонтального заземлителя, Cg =3,5.

Удельное сопротивление верхнего слоя грунта p1, Ом*м = 100. Удельное сопротивление нижнего слоя грунта p2, Ом*м = 100. Материал вертикального заземлителя: пруток. Материал горизонтального заземлителя: пруток. Расположение заземлителей: в ряд. Вид заземления: Повторное заземление нулевого провода на вводе в объект. Нормируемое сопротивление при U= 380/220В, Ом = 10. Коэффициент использования вертикального заземлителя = 0,7. Коэффициент использования горизонтального заземлителя = 0,77.

Расчет заземляющего устройства:

Эквивалентное уделельное сопротивление, Ом*м = 91,43.

Сопротивление одиночного вертикального заземлителя, Ом = 44,49.

Коэффициент заземления при удельном экв. сопротивлении менее 100 Ом*м = 1.

Нормируемое сопротивление, при этом, состовляет, Ом = 10.Сопротивление растеканию горизонтального заземлителя, Ом = 42. Сопротивление растекания искусственного заземления, Ом = 13,13. Количество вертикальных заземлителей, шт = 6. Длина горизонтального заземлителя, м = 10.[Приложение 6]

Вывод: Во втором разделе ВКР были произведены расчеты системы электроснабжения осветительного и силового электрооборудования деревообрабатывающего цеха с сушильной камерой. Была рассчитана питающая и распределительная системы внутреннего электроснабжения деревообрабатывающего цеха с сушильной камерой, а так же сделан расчет заземляющего устройства.

3. РАЗРАБОТКА СИСТЕМЫ ВНЕШНЕГО ЭЛЕКТРОСНАБЖЕНИЯ ТЕЛЯТНИКА НА 200 ГОЛОВ

.1 Характеристика объектов сети внешнего электроснабжения

Для характеристики объектов сети внешнего электроснабжения составляем план деревни [Приложение 7] и указываем расположение и количество домов, объектов электрификации. По плану можно увидеть, что в деревне находится 61 дом, телятник на 200 голов, магазин; дом культуры; административное здание ; детский сад, котельная.

В деревне 61 дом, мощность одного дома 3,2кВт, телятник на 200 голов 30,77 кВт, магазина 5 кВт, дом культуры 25 кВт, административное здание 30кВт детский сад 7 кВт, котельная на 2 котла 30 кВт.

.2 Расчёт расположения и выбор трансформаторной подстанции

Для нахождения трансформаторной подстанции на плане деревни создаем координаты оси X и Y и наносим центры нагрузок, затем находим координаты центров электрических нагрузок каждого объекта электрификации. Группируем одинаковых потребителей и отмечаем места расположения их центров нагрузок. Потребителей с индивидуальными графиками нагрузок отмечаем на плане в местах их расположения. Согласно [Приложение 8] на плане отметили места расположения 13 центров нагрузки. на плане указано 13 центров нагрузок.

Цн1 - телятник на 200 голов;

Цн2, Цн9, Цн10, Цн11. - в каждом из этих центров нагрузки находится 10 жилых домов.

Цн3 - жилые дома(9 шт.);

Цн4, - магазин;

Цн5, - жилые дома(5 шт.);

Цн6 - административное здание;

Цн7 - дом культуры;

Цн8, - котельная на 2 котла;

Цн12 - детский сад на 25 мест;

Цн13 - жилые дома(7 шт.).

Для расчета местоположения подстанции обходимо руководствоваться по [6, стр.39].

Для определения центра электрических нагрузок, левый нижний угол периметра предприятия совмещаем с началом координат (по генплану), затем находим координаты центров электрических нагрузок каждого объекта электрификации.

Расчёт производится по формулам 15;16.

, где: (16)

- мощность объектов электроснабжения;

 - расположение центра нагрузки по оси X.

, где: (17)

- мощность объектов электроснабжения;

 - расположение центра нагрузки по оси X

Расчет производим в калькуляторе Excel.

Согласно расчету в программе Excel, координаты расположения ТП по оси X=693,9по оси Y =250,5. Так как расположение ТП оказалось рядом с жилым домом, её расположение немного сместили по оси Y =307. План с указание местоположения ТП указан в [Приложение 8]

3.3 Трассировка и расчёт воздушных линий электропередач напряжением 0,38 кВ, выбор трансформатора

После нахождения и расположения ТП, производим трассировку ВЛЭП 0,4 кВ. После трассировки пронумеруем линии на плане и находим новые нагрузки на линиях.

Производим привязку нагрузок к трассам ВЛЭП.

Производим расчет сечения проводов методом экономических интервалов.

Исходя, из приложения 9 нужно произвести расчет сечения проводов методом экономических интервалов на участках линий. Рассчитываем участок ТП-1 линии 3-4. Для начала определяем мощность линии, для этого используем формулу 17.

где: (18)

 - количество домов, шт;

 - общая потребляемая мощность домов, кВ;

 - потребляемая мощность одного дома, кВ;

 - коэффициент одновременности.

.

Для того что бы узнать максимальный ток линии пользуемся формулой 18.

, где (19)

 - максимальный ток линии, А

- номинальное напряжение, кВт;

Принимается -0,38кВ-для трехфазного напряжения.

Р - номинальная мощность участка линии, кВт;

 - коэффициент мощности линии;

Принимается  - 0,75)

Для выбора сечения проводов необходимо рассчитать экономическое сечение, используем формулу 19.

, где: (20)

 - максимальный ток линии, А

 - экономическая плотность тока

В сельском хозяйстве в основном экономическая плотность тока берется 1,3.

Так как для магистрали ВЛЭП марка провода должна быть сечением не менее 50, то выбираем марку провода А-50.

Дальнейшие расчеты производим аналогично, результаты записываем в таблицу 10, заносим данные в кабель: мощности линий, максимальный ток на линии, сечение экономическое и марку провода.

Таблица 10

Выбор марок проводов методом экономических интервалов

Вывод: Используя метод экономических интегралов, были найдены марки проводов на участках линий. Магистрали проложены маркой А сечением от 50 до 240 . Отпайки выполнены А-35.

Производим расчет выбора трансформатора.

Для расчета и проектирования воздушной линии необходимо построить расчетную схему по следующим показателям:

Рассчитываемый объект находится от комплектной трансформаторной подстанции на расстоянии 467 метров.

Линия выполнена воздушными линиями электропередач, четырехпроводной, голыми проводами.

Ввод в здание выполнен проводом марки СИП.

От данной трансформаторной подстанции идет ответвление на 3 линии:

К первой линии присоединен потребитель- рассчитываемый объект;

К второй линии присоединены потребители- жилые дома и магазин, в точке 1 подключено 10 домов, в точке 2 подключено 19 домов и магазин(с дневным мах =2 и с вечерним мах=4) и в точке 3 подключено 10 домов;

К третей линии подключены потребители- жилые дома административное здание, детский сад, дом культуры и котельная, в точке 1 подключено 5 домов, в точке 2 подключена котельная(с дневным мах =15 и с вечерним мах=15) и дом культуры(с дневным мах =5 и с вечерним мах=15), в точке 3 подключены детский сад (с дневным мах =5 и с вечерним мах=3), административное здание (с дневным мах =5 и с вечерним мах=5) и 7 домов, в точке 4 подключено 10 домов, мощность одного дома равна 3,2 кВт.

Для расчета общей нагрузки схемы телятника на 200 голов не обходимо определить коэффициент одновременности, произвести расчет общей нагрузки домов, телятника на 200 голов и магазина. Для выбора коэффициента одновременности необходимо руководствоваться по [2, стр.302, Приложение 7.] производим выбор коэффициента одновременности, для линии 2 в точке 1 и 2 к которой подключено по 10 домов он составляет 0,36 , и для точки 2 к которой подключено 19 дома он составляет 0,26, для линии 3 в точке 1 к которой подключено 5 домов он составляет 0,47, и для точки 4 к которой подключено 10 домов он составляет 0,36.

Общая мощность телятника на 200 голов составляет по рис. 9. «Суточный график нагрузок телятника на 200 голов».

Производим расчет по вечернему и дневному максимуму общей нагрузки объектов на линии №1, №2, №3 и №4.

Производим расчет вечернего максимума для линии №2 по формуле 21:

, (21)

где:

 - количество домов, шт;

 - общая потребляемая мощность домов, кВт;

 - потребляемая мощность одного дома, кВт;

 - коэффициент одновременности;- коэффициент участия в нагрузке для жилых домов(для вечернего мах =1, для дневного мах=0,3) для промышленных объектов(для вечернего мах=0,6 ,для дневного мах=1).

Производим расчет дневного максимума для линии №2 по формуле 21:

Расчет нагрузки уличного освещения производим по следующей формуле:

ул.осв = Р рас.ул.осв. *L, где (22)

ул.осв- мощность уличного освещения, Вт;

Р рас.ул.осв- расчетная нагрузка на 1 м длинны улицы, Вт;длинна линии, м.

Производим расчет уличного освещения по формуле 22:

ул.осв = 6*3240= 19440Вт

Для расчета суммарной мощности на линии потребителей дневного или вечернего максимума необходимо сложить мощность потребителей вечернего или дневного максимума находящихся на данной линии .

Расчет суммарной мощности дневного или вечернего максимума производим по формуле 23:

, (23)

где:

Произведем расчет дневного и вечернего максимума для линии №1 на которой находиться рассчитываемый объект по формуле 18,19:

Подобные решения по расчету мощности линии производятся аналогично .

Для расчета общей суммарной мощности необходимо сложить суммарную мощность линий вечернего или дневного максимума и к вечернему максимуму прибавить мощность уличного освещения.

Расчет общей суммарной мощности дневного или вечернего максимума производим по формуле 20:

Так как вечерний максимум больше дневного максимума, то по его значению  производим выбор мощности трансформатора, предварительно конвертировав значение из кВт в кВ*А. По [5, Приложение 15, стр. 39] выбираем мощность трансформатора, со смешанной нагрузкой количеству отходящих линий (ссылка плана деревни), категории расположения, для центральной зоны страны 250кВ*А. выбираем трансформатор типа ТМ-250/10. Производим выбор КТП согласно выбранному трансформатору, по [№, стр. 69], выбираем КТП марки КТП-02 400/10/0,4 ,но устанавливаем туда трансформатор на 250кВт*А, т.к. необходимо добавить 4 линию.

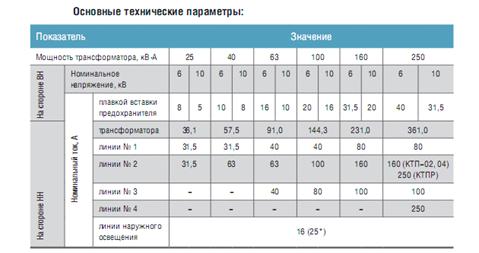

Рис.12 Технические характеристики КТП-02

Для выбора аппарата защиты силового трансформатора ТМ-250/10, согласно техническим характеристикам КТП - 02, выбираем предохранитель марки ПКТ 101- 10 - 31,5 - 31,5 У3 с плавкой вставкой на 31,5 А.

Комплектные трансформаторные подстанции высокого напряжения осуществляют преобразование высокого напряжения в низкое и распределение этого напряжения между потребителями. Представляют собой трансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частотой 50Гц., напряжением 6 или 10 кВ, снабжая потребителей.

3.4 Расчёт и выбор линейных фидеров в РУ 0,4 кВ и защиты трансформатора в РУ 10 кВ в потребительской ТП

Производим выбор линейных Фидеров в РУ 0,4 кВ ТП (автоматических выключателей).

Для расчета линейных фидеров необходимо руководствоваться таблицей 10 и условиями для выбора автоматических выключателей .Расчет производится аналогично силового оборудования по формулам 6,7,8.Полученые результаты и марку линейного Фидера заносим в таблицу 11

Таблица 11

Автоматические выключатели для защиты ВЛЭП 0,4 в КТП

Вывод: согласно полученным данным таблицы 11 в КТП-02 выбраны линейные фидеры в РУ 0,4 кВ (автоматические выключатели). Выбираем автоматические выключатели марки ВА88-35. Силой тока теплового расцепителя от 80 до 160А и силой тока электромагнитного расцепителя от 800до 1600А.

.5 Проверка внешней системы электроснабжения на падение и колебания напряжения

Для расчета сечения проводов воздушной линии необходимо произвести расчёт допустимого падения напряжения в данной линии. Для этого строим расчетную таблицу 12 по падению напряжения.

Таблица 12

Падение напряжения в воздушной линии 0,4 кВ

Рассчитываем падение напряжения при нагрузке 100 %

∆Uвл-0,4=5-2,8-2,6+2,5-2,5=-0,4%

∆Uвл-0,4=5-0,4=-4,6%

∆Uп=5-2,8-2,6+2,5-4,6-2,5=-5%

Соответствует нормативу ±5% по [4, стр. 20].

Рассчитываем падение напряжения при нагрузке 25%

∆Uвл-0,4=5-0,7-0,65+2,5-1,15-0,625=4,375%

Соответствует нормативу ±5% по [4, стр. 20].

Производим расчет сечения проводов на всех участках линии. Расчеты производим по следующей формуле 23:

 ( 23)

где:

Принимается для алюминия[4]

Для расчета переводим значение потери напряжения линии 0,4 кВ из процентов в вольты.

Производим расчет сечения провода на участке 3:

Согласно требованиям по механической прочности [7, стр.43 таблица3.6] сечение проводов воздушной линии не может быть меньше 50 мм2.Выбираем провод марки А-50.

Производим расчет сечения провода на участке 2:

Выбираем провод марки АС-50.

Производим расчет сечения провода на участке 1:

Выбираем провод марки А-70.

Все полученные данные заносим в таблицу 13.

Таблица 13

Выбор марки провода

Вывод: согласно таблицы 8 выбрана марка проводов А-50 сечением 50мм2, А-70 сечением 70мм2 состоящие из стального сердечника и алюминиевых проволок.

Проверка проводов ВЛ-0,4 кВ на падение напряжения.

Находим потери на участке комплектной трансформаторной подстанции по формула 23:

Производим расчеты:

Находим потери на участке 1:

∆Uуч1= /(380*32*70) = 16,4В.

∆Uуч1= 16,4*100/380 = 4,31 %.

Подобные расчеты для каждого участка и линии производим аналогично, данные заносим в таблиц 14.

Таблица 14

Проверка проводов ВЛ-0,4кВт на падение напряжения.

Вывод: согласно таблице 11 провода марки А-70, А-50 не соответствует требованиям, так как потери составляют более 4,6%. Перерасчет сечения проводов производим аналогично. Окончательно выбираем провода марки А-95 и А-70, так как суммарные потери в воздушной линии 0,4 кВ составляют менее 4,6% согласно таблица 10. Все отпайки на участке выполнены А-35

Производим расчет падения напряжения в воздушной линии при запуске двигателя с самой большой мощностью.

Двигатель: 4А132М2У3

= 11 кВт

cosφ = 0,9

ɳ = 88%

Находим номинальный ток двигателя по формуле 1:

Рассчитываем сопротивление двигателя по формуле 23:

 , (24)

где:

- сопротивление двигателя, Ом

- номинальный ток двигателя, А

Рассчитываем силу тока трансформатора по формуле 24:

 , (25)

где:

 сила тока трансформатора, А

 мощность трансформатора, кВт

Рассчитываем сопротивление трансформатора по формуле 25:

 , (26)

где:

 сопротивление трансформатора, Ом

напряжение короткого замыкания (К.З), %

Рассчитываем сопротивление линии по формуле 26:

 , (27)

где:

 сопротивление линии, Ом

сопротивление постоянному току при 20 градусах, Ом\км

длинна линии ,км

Сопротивление сети находим по формуле27:

 (28)

Находим колебания напряжения при запуске по формуле 28:

 , (29)

где:

 колебания напряжения при запуске, %

При 13,6% запуск двигателя возможен, так как колебания напряжения не более 30% [ по 6].

4. ЭКОНОМИЧЕСКАЯ ЧАСТЬ ЭЛЕКТРОСНАБЖЕНИЯ ТЕЛЯТНИКА НА 200 ГОЛОВ

.1 Расчет количества материалов и их стоимости для монтажа системы электроснабжения объекта электрификации

Для расчета количества материалов произведем сравнительный анализ деревянных и железобетонных опор.

Характеристика деревянных опор:

Относительно малый вес, что позволяет существенно снизить затраты на их транспортировку и монтаж.

Высокоэффективны в сейсмоактивных зонах.

Срок эксплуатации до 45 лет.

Хорошие диэлектрические свойства.

Дешевле железобетонных и металлических опор.

Хорошо работают на изгиб и не ломаются при больших ветровых и ледовых нагрузках.

При падении деревянных опор нет эффекта "домино", так как повреждённая опора удерживается на проводах, не увлекая за собой соседние опоры по всему анкерному пролету, что облегчает ремонтные работы.

Характеристика железобетонных опор:

Простой способ изготовления.

Срок эксплуатации до 25 лет.

Исходя из данных сравнительного анализа видно что деревянные опоры лучше железобетонных.

Произведем расчет стоимостных показателей для того что бы выбрать наиболее выгодный материал для опоры. Для этого составим таблицу стоимости всех используемых материалов используя данные [27].

Таблица15

Стоимость используемых материалов

По данным таблицы произведем сравнительный расчет общей стоимость деревянных и железобетонных опор. Количество опоруказано на плане деревни Eпромеж.=74 шт.,Еуглов.=8 шт., Еконц.=14шт. [Приложение 11].

Рассчитываем стоимость пропитанной деревянной опоры по формуле 30:

, (30)

где:общая стоимость пропитанной деревянной опоры, руб.;стоимость опоры, руб.;стоимость пропитки, руб..

 руб.

К остальным деревянным опорам расчет производим аналогично.

Для железобетонной опоры данный расчет не требуется т.к. опора железобетонная и не нуждается в пропитке.

Рассчитываем общую стоимость всех деревянных опор по формуле 31:

 (31)

где,общая стоимость всех опор, руб.;общая стоимость опоры, руб.;количество опор, шт.

Рассчитываем общую стоимость всех железобетонных опор по формуле 32:

Подобные расчеты производятся аналогично результаты записываем в таблицу 16

Таблица 16

Общая стоимость затрат на опоры

Вывод: Исходя из данных таблицы наиболее выгодно использовать деревянные опоры.

Расчет объемов электромонтажных работ системы электроснабжения объекта электрификации

Для расчета электромонтажных работ необходимо руководствоваться данными таблицы 15 «Стоимость используемых материалов» и [28] .

Для начала составим таблицу 17 для сравнения электромонтажных работ по монтажу железобетонных и деревянных опор.

Таблица 17

Стоимость и виды электромонтажных работ

Исходя из данных таблицы произведем расчет затрат на установку одной деревянной опоры по формуле 33:

 B*2+Y+K, (32)

где:затраты на установку одной опоры, руб.;бурение скважины под 1 опору (глубина скважины 2м), руб.;установка одной опоры, руб.;установка узла крепления, руб..

 250*2+2000+800=3300 руб.

Рассчитываем затраты на установку всех опор по формуле 34:

 (33)

где;затраты на установку всех опор;количество опор;затраты на установку одной опоры.

Рассчитываем общую стоимость затрат на монтаж деревянной опоры по формуле 35:

 (34)

общие затраты, руб.;общая стоимость всех опор, руб.;затраты на установку всех опор, руб.;стоимость разгрузки опор, руб.;стоимость развозки опор, руб..

Расчет по железобетонным опорам производится аналогично результаты заносим в таблицу 18.

Таблица 18

Общая стоимость затрат на монтаж опор

Вывод: Исходя из данных таблицы видно что наиболее выгодно по всем показателям использовать деревянные опоры т.к. итоговые затраты на 43450 руб. меньше чем у железобетонных поэтому для прокладки воздушной линии выбираем деревянные опоры.

Для того что бы рассчитать общие затраты по монтажу внешней сети необходима так же рассчитать объем электромонтажных работ по монтажу ВЛЭП, КТП и трансформатора.

Для того что бы рассчитать обьем электромонтажных работ для ВЛЭП необходимо руководствоваться данными таблицы 15 «Стоимость используемых материалов» и [27]

Рассчитаем стоимость проводов каждой из марок по формуле 36:

 (35)

где:общая стоимость проводов, руб.;стоимость одного метра провода, руб.(таблица 15);длинна проводов, м (руководствуясь данными таблицы 14 «Проверка проводов ВЛ-0,4кВт на падение напряжения» общая длинна провода АС-95 составляет 1162 м, а провода АС-70 составляет 737 м).

Рассчитаем общую стоимость провода АС-95 по формуле:

Рассчитаем общую стоимость провода АС-70 по формуле:

Используя данные литературы [29] составим таблицу 19, стоимости монтажа ВЛЭП, КТП и трансформатора.

Таблица 19

Стоимость монтажа

Пользуясь данными таблицы произведем расчет затрат на монтаж ВЛЭП.

Расчет стоимости электромонтажных работ производится по формуле 37:

 (36)

где:общая стоимость затрат на монтаж провода, руб.;

М-стоимость монтажа одного метра провода, руб.; длинна проводов, м.

Произведем расчет электромонтажных работ проводом АС-95 по формуле 37:

Произведем расчет электромонтажных работ проводом АС-70 по формуле 37:

Для получения общих затрат на монтаж ВЛЭП необходимо сложить электромонтажные работы проводом АС-95 и АС70 и увеличить полученное число в 5 раз т.к на опоре закреплено 5 проводов, а линии выполнены проводом марки А .

Общие затраты на монтаж ВЛЭП составили 6024350 руб.

Пользуясь данными таблицы 15 «Стоимость используемых материалов» таблицы 17 «Общая стоимость затрат на монтаж опор», таблицы 18 «Стоимость монтажа» и расчета затрат на монтаж ВЛЭП произведем расчет общих затрат на монтаж внешней сети.

Расчет общих затрат производится по формуле 38:

 (37)

где:общие затраты на монтаж внешней сети, руб.

- сумма всех затрат, руб.

Вывод: согласно пунктам 4.1.и 4.2. мы показали, что наиболее выгодно использовать деревянные опоры т.к. они лучше по свои характеристикам и наиболее дешевле по стоимости и монтажу, поэтому выбираем деревянные опоры.

Составление инструкции по ТБ для электромонтера по эксплуатации электрооборудования объекта электрификации

Во время выполнения электромонтажных работ необходимо строго соблюдать следующие правила техники безопасности:

. запрещается прикасаться к неизолированным частям аппаратов и приборов, находящихся под напряжением;

. персонал, монтирующий систему электроснабжения, должен иметь квалификацию не ниже 3го разряда электромонтёра, знать принцип её работы, схему электрических соединений, название установленной аппаратуры и её эксплуатационные характеристики

Для подготовки рабочего места при работах с частичным или полным снятием напряжения должны быть выполнены технические мероприятия:

) Отключение электроустановки.

) Проверка отсутствия напряжения, перед этим проверяется работоспособность указателя напряжения на заведомо рабочей установке.

) Вывешивание плакатов «Не включать! Работают люди» или «Не включать! Работа на линии».

) Подключение переносного заземления к заземляющему устройству.

) Снятие емкостного заряда.

) Подключение переносного заземления к токоведущим частям.

) Вывешивание плаката «Заземлено».

) Ограждение рабочего места и вывешивание плакатов «Влезать здесь!» «Работать здесь!»

Работы в электроустановках производятся по письменному или устному распоряжению.

Ответственными за безопасность работ являются:

лицо, выдающее наряд, отдающее распоряжение;

ответственное лицо оперативного персонала - допускающий;

ответственный руководитель работ;

производитель работ;

наблюдающий;

члены бригады;

Организационными мероприятиями, обеспечивающими безопасность работы в электроустановках, являются:

а) оформление работы наряд или допуском, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации;

б) допуск к работе;

в) надзор во время работы;

г) оформление перерыва в работе, переводов на другое рабочее место, окончания работы.

Ответственный руководитель, принимая рабочее место от допускающего и осуществляя допуск, отвечает наравне с допускающим за правильную подготовку рабочего места и достаточность выполненных мер безопасности, необходимых для производства работы.

Ответственному руководителю запрещается принимать непосредственное участие в работе по нарядам, кроме случаев, когда он совмещает обязанности ответственного руководителя и производителя работ

Ответственный руководителями назначаются лица из электротехнического персонала, имеющие группу по электробезопасности 5.

Производитель работ, принимая рабочее место от допускающего, отвечает за правильность его подготовки и за выполнение необходимых для производства работы мер безопасности. Производитель работ обязан проинструктировать бригаду о мерах безопасности, которые необходимо соблюдать при работе, обеспечить их выполнение членами бригады.

Производитель работ соблюдает настоящие Правила сам и отвечает за их соблюдение членами бригады, следит за исправностью инструмента, такелажа и другой ремонтной оснастки. Производитель работ обязан также следить за тем, чтобы установленные на месте работы ограждения, плакаты, заземления не снимались и не переставлялись. Наблюдающий назначается для надзора за бригадами строительных рабочих, разнорабочих, такелажников и других лиц из не электротехнического персонала при выполнении ими работы в электроустановках по нарядам или распоряжениям.

Наблюдающему запрещается совмещать надзор с выполнением какой-либо работы и оставлять бригаду без надзора во время работы.

Наблюдающими назначается лица с группой не ниже III.

Члены бригады обязаны соблюдать настоящие правила и инструктивные указания, полученные при допуске к работам и во время работы.

.4 Заполнение наряда на выполнение работ по эксплуатации выбранной трансформаторной подстанции

Наряд-допуск (наряд) - задание на производство работы, оформленное на специальном бланке установленной формы и определяющее содержание, место работы, время ее начала и окончания, условия безопасного проведения, состав бригады и работников, ответственных за безопасное выполнение работы.

Перечень мест производства и видов работ,на выполнение которых необходимо выдавать наряд-допуск

Верхолазные работы (на высоте более 5 м).

Работы на высоте более 1,3 м и на расстоянии менее 2 м от границы перепада по высоте без защитных ограждений.

Выполнение работ с применением грузоподъемных кранов, гидравлических подъемников и других строительных машин в охранных зонах воздушных линий электропередач.

Выполнение работ с применением грузоподъемных механизмов в непосредственной близости от проезжей части эксплуатируемых автомобильных дорог.

Выполнение работ в электроустановках на кабельных, воздушных линиях и охранной зоне электропередач.

Работа по очистке остекления зданий, выполнение на высоте и с помощью грузоподъемных механизмов.

Осуществление текущего ремонта, демонтажа оборудования, а также производство ремонтных и каких-либо строительно-монтажных работ при наличии опасных факторов действующего предприятия.

Выполнение работ на участках, где имеется или может возникнуть опасность со смежных участков работ.

Строительные, монтажные, ремонтные и другие работы, выполняемые в условиях действующих производств одного подразделения организации силами другого подразделения или подрядной организацией при соприкосновении или наложении их производственной деятельности - так называемые совмещенные работы.

Ремонтные работы в силовых распределительных шкафах в электроустановках выше 1000 В.

Работы, выполняемые с частичным снятием напряжения:

в электроустановках выше 1000 В;

в электроустановках до 1000 В при выполнении электромонтажных и ремонтных работ на магистральных и кабельных линиях, а также в силовых распределительных шкафах.

Примечание:

Наряд-допуск определяет место выполнения, содержания работ с повышенной опасностью, условия их безопасного проведения, время начала и окончания работ, состав бригады и лиц, ответственных за безопасность при выполнении этих работ.

Наряд-допуск на выполнение работ повышенной опасности должен быть оформлен до начала производства этих работ.

Наряд-допуск оформляется в двух экземплярах и заполняется четкими записями чернилами. Исправления текста не допускается.

К наряду-допуску могут, при необходимости, прилагаться эскизы защитных устройств и приспособлений, схемы расстановки постов оцепления, установки предупредительных знаков и т.д.

Наряд-допуск оформляется в подразделениях, где будут производиться повышенной опасности. Выдача наряда-допуска регистрируется в журнале.

Наряд-допуск выдается непосредственному руководителю работ на срок, необходимый для выполнения заданного объема работ. При возникновении в процессе работ опасных производственных факторов, не предусмотренных нарядом-допуском, работы прекращаются, наряд-допуск аннулируется, и возобновление работ производится после выдачи нового наряда-допуска.

При выполнении работ в охранных зонах сооружений или коммуникаций наряд-допуск выдается при наличии письменного разрешения организации-владельца этого сооружения или коммуникации.

Лицо, выдавшее наряд-допуск, устанавливает необходимость проведения работ и ее объем, квалификацию лиц, выполняющих обязанности ответственных руководителей работ.

Перед допуском к работе непосредственный руководитель работ знакомит работников с мероприятиями по безопасному производству работ, проводит целевой инструктаж с записью в наряде-допуске.

Ответственный производитель работ, выдавший наряд-допуск, осуществляет контроль за выполнением предусмотренных в наряде-допуске мероприятий по обеспечению безопасного производства работ.

Перечень должностных лиц, имеющих право выдавать наряды-допуски на выполнение работ повышенной опасности, и лиц, которые могут назначаться Ответственными руководителями работ и Ответственными производителями работ, должны утверждаться главным инженером университета.

Лица, имеющие право выдачи нарядов-допусков, а также Ответственные руководители работ, должны пройти обучение и проверку знаний по охране труда, а при работе с объектами, подконтрольными органами Госгортехнадзора, должны пройти обучение и проверку знаний в инспекции Госгортехнадзора. Форма наряда-допуска и указания по его заполнению, для работ в электроустановках, определены Межотраслевыми правилами по охране труда (Правила безопасности) при эксплуатации электроустановок потребителей.

ЗАКЛЮЧЕНИЕ

В процессе разработки ВКР по электрификации телятника на 200 голов выполнили следующие этапы: был составлен план выполнения ВКР, проведён анализ всех помещений телятника на 200 голов по взрыво-, пожароопастности, и опасности поражения электрическим током, произведён расчёт и выбор кабельной продукции и аппаратов защиты для электроснабжения силового оборудования и освещения, был составлен суточный график телятника на 200 голов. Проведена проверка селективности защиты потребителей. Выбраны главный распределительный щит, щиты освещения, силовой щит. Проведена проверка проводниковой продукции. Расчет заземления.

Выполнена характеристика внешних потребителей. Было выбрано расположение трансформаторной подстанции. Трассировка и расчет ВЛЭП 04 кВ. Расчет линейных фидеров в РУ 0,4 кВ. Выбор проводов для воздушных линий проведён по допустимой потере напряжения. Разработана экономическая для монтажа ВЛЭП-04. Составлена техника безопасности для электромонтера по эксплуатации электрооборудования телятника на 100 голов.

Цель работы достигнута - ВКР по электроснабжению телятника на 200 голов разработана. Задачи выполнены в полном объеме.

СПИСОК ЛИТЕРАТУРЫ

1. ГОСТ Р 50571.5.52-2011 Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки, 2014. -60 с.

2. Программа свет <http://www.designrules.ru/index.php/faq/55-programs-svet/251-svet>.

. Каталог электротехнической продукции, 2014.

. Москаленко В.В. Справочник электромонтера/.- М.: Издательский центр «Академия», 2006.- 288с.

. Библия электрика [Тест]: ПУЭ (шестое и седьмое издания, все действующие разделы); МПОТ; ПТЭ. - Новосибирск: Сиб.унив.изд-во, 2011.

. Шеховцов В.П. Расчет и проектирование схем электроснабжения. Методическое пособие курсового проекта. - М.: ФОРУМ: ИНФРА - М, 2014.- 214 с., ИЛ. (серия «Профессиональное образование»).

. Комплектные трансформаторные подстанции, 2014.

. Будзко А.И. Практикум по электроснабжению сельского хозяйства/.- 2-е изд., перераб. и доп. - М.: Колос, 2011.- 319 с., ил.- (Учебники и учеб.пособия для высш. с.-х. учеб. заведений ).

. Кабышев А.В., Обухов С.Г. Расчет и проектирование систем электроснабжения: Справочные материалы по электроснабжению: Учебное пособие/ Том. политех. ун- Т.- Томск, 2013. - 168 с.

. ГОСТ 7.1 - 2003. Библиографическая запись. Библиографическое описание. Общие требования и правила составления. - 2012 - 01.07 - М.: Издательство стандартов, 2012. - 156с.

. Методические рекомендации по подготовке и защите выпускной квалификационной работы, Тотемский политехнический колледж 2014. -78 стр.

. Юдин М., Королев А.М. Курсовое и дипломное проектирование по электроснабжению сельского хозяйства: Учебное пособие. - 2-е изд., испр. И доп. - СПб.: Издательство «Лань», 2013. - 320 с.

. Баранов Л.А., Захаров В.А. Светотехника и электротехнология Издательство: Колос Год: 2006.- 344 с: ил. - (Учебники и учеб. пособия для студентов высш. учеб. заведений).

. Экстра - строй http://www.extra-stroy.ru/content/209.html

.Межотраслевые правила по охране труда при работе в электроустановках Издательство: ЧУП Инженерный центр, ОО БОИМ Год издания: 2013. - 172 с.

. Девисилов В.А. Охрана труда: учебник 4-е изд, перераб. И доп. - М.; Форум,2011. - 496 с.

. Лещинская Т.Б Электроснабжение сельского хозяйства. - М.; КолосС, 2014. - 368.

. Нестеренко В.М. « Технология электромонтажных работ» 3-е изд, стер. - М.; Издательский центр «Академия», 2015.

. Сибикин Ю.Д. Электробезопасность при эксплуатации электроустановок промышленных предприятий: Учебник для нач. проф. Образования/Ю.Д. Сибикин, М.Ю. Сибикин. - 3-е издание, исп. И доп.-М.: Издательский центр «Академия», 2014.-250 с.

. Справочник по проектированию электрических сетей / И. Г. Карапетян и др.; под ред. Д. Л. Файбисовича. - М.: ЭНАС, 2009. - 392 с.

. Строительные нормы и правила.

. Конюхова, Е. А. Электроснабжение объектов. - М.: Академия, 2012. - 320 с.

. Рожкова, Л. Д. Электрооборудование электрических станций и подстанций / Л. Д. Рожкова, Л. К. Карнеева, Т. В. Чиркова. - М.: Академия, 2012. - 448 с.

. Киреева, Э. А. Электроснабжение и электрооборудование цехов промышленных предприятий. - М.: КноРус, 2011. - 368 с.

27.«ENERGO HOLDING» http://energoformat.ru/.

28. ЭКС «Электрокомплект сервис». http://e-kc.ru/provod-as-price-cena.php
