Задание

Объект: Бытовое помещение.

Размеры объекта: Длина (А) 13 м. Ширина (В) 7 м. Высота (Н) 5 м.

Порядок выполнения:

. Выбрать систему освещения, нормированную освещенность, источник света и тип светильника для данного объекта с учетом технико-экономических показателей и необходимого спектрального состава.

. Рассчитать требуемое количество светильников N, которые необходимы для обеспечения на объекте требуемой освещенности E_min, по методу коэффициента использования светового потока и сравнить с рассчитанным по компьютерной программе.

. Рассчитать мощность осветительной нагрузки для объекта методом коэффициента использования и сравнить со значением мощности, рассчитанным методом удельной мощности.

. Начертить схему размещения светильников для заданного объекта с указанием размеров.

5. Рассчитать годовое потребление электроэнергии на освещение заданного объекта при односменном режиме работы в помещениях для районов РФ, расположенных выше 60с.ш.

Расчет производственного электрического освещения

освещение светильник мощность спектральный

Выбираем систему общего освещения. Так как высота помещения 5 м, в качестве источника света выбираются люминесцентные лампы.

Далее по таблице 4.Б[1], выбираем нормированную освещенность Е_min= 200 лк.

Выбираем светильник ЛСП 02-2×40 подвесной с двумя прямыми трубчатыми люминесцентными лампами ЛД 40 мощностью 40 Вт, световой поток которой Ф_л=2300 лм.

По таблице 5.Б [1] принимаем коэффициент запаса k=1,2. Принимаем коэффициент минимальной освещенности Z=1,1 для люминесцентных ламп.

Так как бытовое помещение - это светлое административно-конторское помещение, то коэффициенты отражения поверхностей помещения следующие: потолка ρ_п=70%, стен ρ_с=50%, пола ρ_р=30%. Так как светильник подвесной, выбираем свес светильника h_св=0,5 м. в соответствии с таблицей 4.Б выбираем высоту рабочей поверхности h_р=0,8 м.

Эскиз расположения светильников укажем в ПРИЛОЖЕНИИ А.

Проверку правильности решения укажем в ПРИЛОЖЕНИИ Б.

Определяем расчетную высоту помещения h(м), по формуле

h=H - h_св-h_р, (1)

h_св - высота свеса светильника, м;

h_р-высота рабочей поверхности, м;

h=5-0,5-0,8=3,7 м.

Определяем индекс помещения i, по формуле

 (2)

где А, В-геометрические размеры помещения, м;

Предполагаемый коэффициент отражения поверхности помещения принимаем как для светлого административно-конторского помещения: . Из таблицы 6.Б [1] получаем коэффициент использования светового потока для индекса помещения i=1,23 η=0,505.

Рассчитаем необходимое количество светильников N (шт.), по формуле

 (3)

где Е_min-минимальная нормированная освещенность, лк, Е_min=200;

k - коэффициент запаса, k=1,2;

S-освещаемая площадь, м², S=91;

Z-коэффициент минимальной освещенности, Z=1,1;

Ф_л-световой поток одной лампы, лм, Ф_л=2300;

n-число ламп в светильнике, шт., n=2;

η-коэффициент использования светового потока, η=0,505;

В результате расчета по программе Svet получаем необходимое количество светильников N=10. Этот результат хорошо согласуется с рассчитанным нами.

Определим мощность осветительной установки Р_н, Вт, по формуле

где Р_i - потребляемая мощность одной лампы;

Р_н =2·10·40=800 Вт.

Из таблицы 8.Б [1] принимаем удельную мощность для трансформаторной подстанции ω=12 Вт/м².

Определяем номинальную активную осветительную мощность Р_н1, Вт, по методу удельной мощности, по формуле

 (5)

где - удельная мощность, Вт/м², ;

S-освещаемая площадь, м², S=91;

Р_н1=12·91=1092 Вт.

Результаты хорошо согласуются с методом коэффициента использования.

По таблице 7.Б [1] принимаем коэффициент спроса К_с=0,8.

Определяем расчетную осветительную нагрузку Р_р, Вт, по формуле

 (6)

где К_с-коэффициент спроса, К_с=0,8;

Р_р= 0,8·800= 640 Вт.

Рассчитаем годовое потребление электроэнергии на бытового помещения при круглосуточном режиме работы для районов РФ, расположенных выше 60с.ш.

Находим годовую продолжительность использования максимума осветительной нагрузки без естественного света Т_м=2150 ч.

Рассчитываем годовой расход активной энергии на освещение Е_r, кВт·ч, по формуле

 (7)

Е_r=640·2150=1376 кВт·ч.

Заключение

Произвели расчет освещения методом коэффициента использования, осуществили выбор источника света, выбор светильников, определили коэффициент использования светового потока.

Для проверки правильности расчетов использовали бесплатную компьютерную программу Svet.

Список использованных источников

1 Расчет производственного электрического освещения: метод. указания к выполнению расчетно-графической работы /сост.: С.В. Бутаков, В.В. Радюшин: - Архангельск: Северный (Арктический) федеральный университет, 2010.-25 с.

Компьютерная программа «Svet»

Приложение А

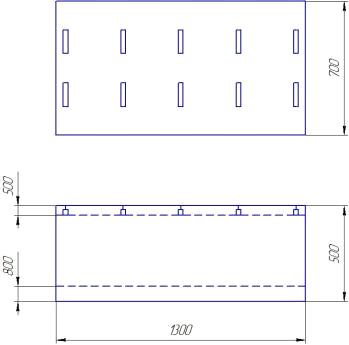

Рисунок 1 - Схема расположения светильников в трансформаторной подстанции.

Приложение Б

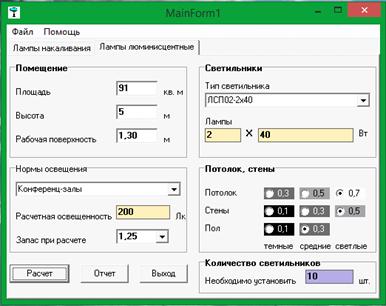

Рисунок 2 - Расчет производственного электрического освещения с помощью компьютерной программы «Svet»
