Расчет деталей электроизмерительного прибора. Растяжки
Федеральное
государственное бюджетное образовательное учреждение высшего профессионального
образования
«Алтайский
государственный технический университет им. И.И. Ползунова»
Факультет
информационных технологий
Кафедра
информационных технологий
Отчёт
по практической работе №2
«Расчет
деталей электроизмерительного прибора. Растяжки»
по
дисциплине «Детали приборов и основы конструирования»
БАРНАУЛ
2012
Цель работы: Определить параметры растяжки
амперметра.

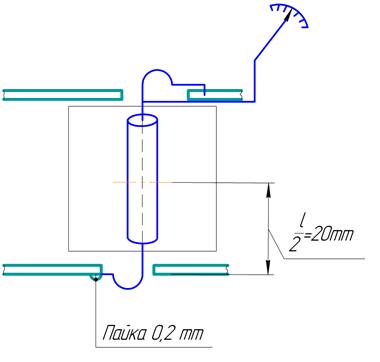

Рисунок 1 - Устройство амперметра с указанием
изучаемого элемента - растяжки
Дано:
lp=40мм
B=2Тл
Iн=Nv*10мА=50мА
G=44 Гпа (сплав
бронзы)
За Iн
считаем номинальный ток, при котором стрелка отклонится на требуемый угол в 120о
Сила Лоренца вычисляется по следующей формуле:
,
так как sinα=1, α=90.
Рассчитаем электромагнитный момент
спирали:
амперметр растяжка электроизмерительный инерция
Угол скручивания растяжки
Для определения толщины растяжки
выразим значение полярного момента инерции через известное значение угла
поворота.
Выразим толщину растяжки:
Вывод
В данной практической работе была
исследована конструкция амперметра на растяжках.
Определены параметры растяжки d=3,5 микрон.
ОК: Толщина 3,5 микрон
нестандартная, выбираем 5 микрон пластину для изготовления растяжки.
