Разработка спецификации и оптимизация сайзинга сервера Fujitsu-Siemens












Пояснительная записка к курсовой работе

по дисциплине «Элементная база персональных компьютеров»

Тема:

Разработка спецификации и оптимизация сайзинга сервера Fujitsu-Siemens


Содержание

Введение

1. Сервер PRIMERGY RX600 S6 (1)

1.1 Описание ядра Intel Xeon E7-4830 8C/16T 2.13 GHz 24 MB

1.2    Описание оперативной памяти 16GB DDR3 1333 MHz PC3-10600 rg d

.3      Описание жесткого диска HD SAS 6G 900GB 10K HOT PLUG 2.5'' EP

2. Сервер PRIMERGY RX900 S2

2.1 Описание процессора Intel Xeon E7-8830 8C/16T 2.13 GHz 24 MB

2.2    Описание оперативной памяти 4 DDR3 LV 1333 MHz PC3-10600 rg d

.3      Описание жесткого диска HD SAS 6G 900GB 10K HOT PLUG 2.5'' EP

3. Сервер PRIMERGY RX600 S6 (2)

3.1 Описание процессора Intel Xeon E7-4820 8C/16T 2.00 GHz 18 MB

3.2    Описание оперативной памяти 8 DDR3 LV 1333 MHz PC3-10600 rg d

.3      Описание Жесткого диска HD SAS 6G 900GB 10K HOT PLUG 2.5'' EP

4.1 Монитор - Acer V203HV Cb

4.2    Клавиатура - Logitech Wireless Keyboard K270 USB

4.3    Мышь - A4Tech OP-35

4.4    Источник бесперебойного питания AEG Protect D.3000

5  Спецификация

6       Программное обеспечение Oracle Database Enterprise Edition 11g

Заключение 40

Список используемой литературы

Введение

Рисунок 1 - Логотип Fujitsu-Siemens

Компания Fujitsu Siemens Computers - лидирующая компания в Европе, стратегическими направлениями деятельности которой являются разработка и внедрение бизнес-приложений и разработка мобильных решений нового поколения.

Серверы Fujitsu-Siemens - это полные решения, соответствующие специальным требованиям, от решений для компаний среднего бизнеса, до решений для IT-отделов крупных предприятий. Защита инвестиций, эффективность и безопасность данных.

Таким образом, вы получите двойную выгоду от опыта компании Fujitsu в оптимизированной технологии дата-центров и в инновационном развитии энергетически эффективных и оптимизированных в соотношении цена/производительность стоечных систем для универсального использования.

Стоечные серверы PRIMERGY спроектированы на основе стандартов предприятий и сфокусированы с функциональной точки зрения на следующие возможности:

Ø энергетическая эффективность

Ø  надежность

Ø  оптимизация для виртуализации

Ø  легкость в работе и обслуживании

Ø  гибкость для будущих нужд.

Таким образом, серверы из линейки Fujitsu RX в особенности удовлетворят ваши нужды с заметной эффективностью экономии бюджета. Оптимальные эксплуатационные затраты и долгосрочная практичность использования серверного оборудования Fujitsu соответствует требованиям качества в сфере IT.

Ответственность компании Fujitsu распространяется не только на аппаратное обеспечение, т.к. пакет услуг предполагает наилучшую поддержку вашей информационной среды на протяжении всего рабочего цикла. [3]

Для выполнения моего задания с базой данных 500 пользователей и объемом данных 500 Гбайт мне необходимо собрать сервер со следующими характеристиками:

̶    Процессор - 32 ядра

̶         Оперативная память - 128 Гбайт

̶         Объём жесткого диска - 5 Тбайт

̶         Блоки питания - 4 шт.

Приведем 3 наиболее подходящие конфигурации серверов Fujitsu-Siemens:

1. PRIMERGY RX600 S6(1)

2.      PRIMERGY RX900 S2

3. PRIMERGY RX600 S6 (2)

Приведем подробное описание серверов и их стоимость.

1. Сервер PRIMERGY RX600 S6 (1)



Рисунок 1.1 - Сервер PRIMERGY RX600 S6 (1)



Сервер PRIMERGY RX600 S6 - Четырехпроцессорный стоечный сервер, форм-фактора Rackmount 4U.

Характерной особенностью данного сервера можно считать идеальное взаимодействие интегрированных функций резервирования с компонентами управления сервером, что особенно важно для таких критичных IT-служб компании, как системы управления базами данных крупных корпораций или платформа консолидации для запуска огромного количества различных приложений с использованием технологий визуализации. Использование масштабируемой архитектуры Intel® QPI с 4 процессорными разъемами обеспечивает серверу исключительный прирост производительности по сравнению с поколением серверов на основе старой шиной Front Side Bus.

Возможность установки до 8 жестких дисков с «горячей заменой» 2.5" SAS/SATA, разъемы PCIe с горячим подключением, дисплей LocalView и интегрированный контроллер удаленного доступа (iRMC S2) IPMI 2.0 в стандартной комплектации делает этот сервер идеальным выбором. [2]

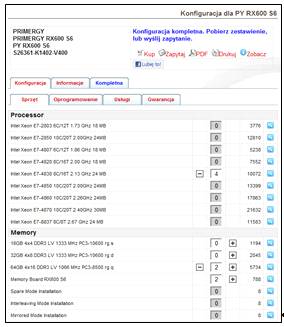

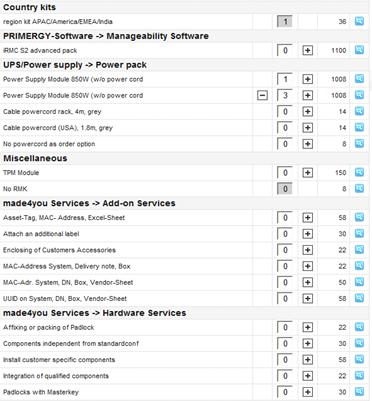

Рисунок 1.2 - Скриншот конфигуратора

Рисунок 1.3 - Скриншот конфигуратора

Рисунок 1.4 - Скриншот конфигуратора

Рисунок 1.5 - Скриншот конфигуратора

Рисунок 1.6 - Скриншот конфигуратора

Рисунок 1.7 - Скриншот конфигуратора

Опишем отдельные компоненты сервера Fujitsu-Siemens PRIMERGY RX600 S6 (1)

1.1    Описание ядра Intel Xeon E7-4830 8C/16T 2.13 GHz 24 MB

Рисунок 1.8 - Процессор

Таблица 1.1

Характеристика процессора [4]

Серия

Xeon

Разъем(Socket)

LGA1567

Тактовая частота

2.13 GHz

Количество ядер

8 core(s)

Техпроцесс

32 нм

Маркировка

E7-4830

Объемы кэш памяти

2 - го уровня L2

2048 Кб

3 - го уровня L3

24 Мб

Характеристики

Напряжение ядра

0.675-1.35 В

Тепловыделение

105 Вт

Поддержка инструкций

MMX, SSE, SSE2, SSE3, SSE4


1.2    Описание оперативной памяти 32GB 4x8 DDR3 LV 1333 MHz PC3-10600 rg d

Рисунок 1.9 - Оперативная память

Таблица 1.2

Характеристика оперативной памяти [4]

Тип оперативной памяти:

DDR3

Форм-фактор:

DIMM

Совместимость:

RX200 S6, RX300 S6, TX200 S6, TX300 S6

Латентность (CL):

9

Количество модулей в комплекте:

1

Поддержка ECC:

Да

Наличие буфера на модуле памяти (Registered):

Да

Low Profile:

Да

Частота функционирования, МГц:

1333

Пропускная способность, Мб/сек.:

10600

Объём, Мб:

8 Gb

Количество контактов:

240

Напряжение, В:

1.35

Производитель:

Fujitsu


1.3    Описание жесткого диска HD SAS 6G 900GB 10K HOT PLUG 2.5'' EP

Рисунок 10 - Жесткий диск

Таблица 1.3

Характеристика жесткого диска [5]

Наименование

Жёсткий диск HD SAS 6G 900GB 10K HOT PLUG 2.5'' EP

Тип

HDD

Назначение

Для сервера

Форм-фактор

2.5”

Объем

1 диск - 900х5 Гб 2 диск - 600х1 Гб

Скорость вращения

10000 об/мин

Интерфейс (подключение)

SATA



2. Сервер PRIMERGY RX900 S2



Рисунок 2.1 - Сервер PRIMERGY RX900 S2

Масштабируемый сервер PRIMERGY RX900 S2 с 8 процессорными разъемами и 80 процессорными ядрами — это представитель нового класса высокопроизводительных серверов x86, предназначенный для задач, превосходящих возможности четырехпроцессорных серверов x86! Этот сервер позволяет предприятиям уверенно размещать в среде x86 рабочую нагрузку даже самых масштабных, критически важных приложений и проектов виртуализации, обеспечивая снижение общих расходов при сохранении всех характеристик, которые абсолютно необходимы для бесперебойной работы ИТ.

Масштабируемый сервер PRIMERGY RX900 S2 с 8 процессорными разъемами и 80 процессорными ядрами — это представитель нового класса высокопроизводительных серверов x86, предназначенный для задач, превосходящих возможности четырехпроцессорных серверов x86! Этот сервер позволяет предприятиям уверенно размещать в среде x86 рабочую нагрузку даже самых масштабных, критически важных приложений и проектов виртуализации, обеспечивая снижение общих расходов при сохранении всех характеристик, которые абсолютно необходимы для бесперебойной работы ИТ [2].

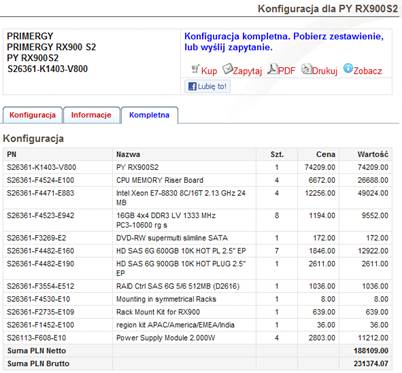

Рисунок 2.2 - Скриншот конфигуратора

Рисунок 2.3 - Скриншот конфигуратора

Рисунок 2.4 - Скриншот конфигуратора

Рисунок 2.5 - Скриншот конфигуратора

Рисунок 2.6 - Скриншот конфигуратора

Опишем отдельные компоненты сервера PRIMERGY RX900 S2

2.1    Описание процессора Intel Xeon E7-8830 8C/16T 2.13 GHz 24 MB

Рисунок 2.7 - Процессор

сервер ядро память диск монитор программный

Таблица 2.1

Характеристика процессора [6]

Серия

Xeon

Разъем(Socket)

LGA1567

Тактовая частота

2.13 GHz

Количество ядер

8 core(s)

Техпроцесс

32 нм

Маркировка

E7-8830

Объемы кэш памяти

2 - го уровня L2

1024 Кб

3 - го уровня L3

8 Мб

Характеристики

Напряжение ядра

0.65 В

Тепловыделение

105 Вт

Поддержка инструкций

MMX, SSE, SSE2, SSE3, SSE4


2.2    Описание оперативной памяти 16GB 4x4 DDR3 LV 1333 MHz PC3-10600 rg s.

Рисунок 2.8 - Оперативная память

Таблица 2.2

Характеристика оперативной памяти [5]

Тип оперативной памяти:

DDR3

Форм-фактор:

DIMM

Совместимость:

RX200 S6, RX300 S6, TX200 S6, TX300 S6

Латентность (CL):

н/д

Количество модулей в комплекте:

1

Поддержка ECC:

Да

Наличие буфера на модуле памяти (Registered):

Да

Low Profile:

Нет

Частота функционирования, МГц:

1333

Пропускная способность, Мб/сек.:

10600

Объём, Мб:

4096 Gb

Количество контактов:

240

Напряжение, В:

1.5000

Производитель:

Fujitsu

.3 Описание жесткого диска HD SAS 6G 900GB 10K HOT PLUG 2.5'' EP

Рисунок 2.10 - Жесткий диск

Таблица 2.3

Характеристика жесткого диска [5]

Наименование

Жёсткий диск HD SAS 6G 900GB 10K HOT PLUG 2.5'' EP

Тип

HDD

Назначение

Для сервера

Форм-фактор

2.5”

Объем

1 диск - 900х1 Гб 2 диск - 600х7 Гб

Скорость вращения

10000 об/мин

Интерфейс (подключение)

SATA



3. Сервер PRIMERGY RX600 S6 (2)

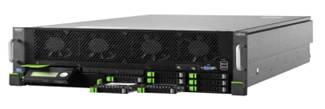

Рисунок 3.1 - Сервер PRIMERGY RX600 S6(2)

Сервер PRIMERGY RX600 S6 - Четырехпроцессорный стоечный сервер, форм-фактора Rackmount 4U.

Характерной особенностью данного сервера можно считать идеальное взаимодействие интегрированных функций резервирования с компонентами управления сервером, что особенно важно для таких критичных IT-служб компании, как системы управления базами данных крупных корпораций или платформа консолидации для запуска огромного количества различных приложений с использованием технологий визуализации.

Использование масштабируемой архитектуры Intel® QPI с 4 процессорными разъемами обеспечивает серверу исключительный прирост производительности по сравнению с поколением серверов на основе старой шиной Front Side Bus. Возможность установки до 8 жестких дисков с «горячей заменой» 2.5" SAS/SATA, разъемы PCIe с горячим подключением, дисплей LocalView и интегрированный контроллер удаленного доступа (iRMC S2) IPMI 2.0 в стандартной комплектации делает этот сервер идеальным выбором. [2]

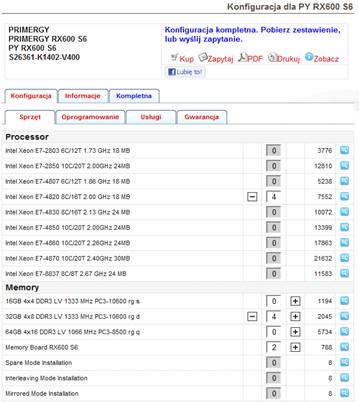

Рисунок 3.2 - Скриншот конфигуратора

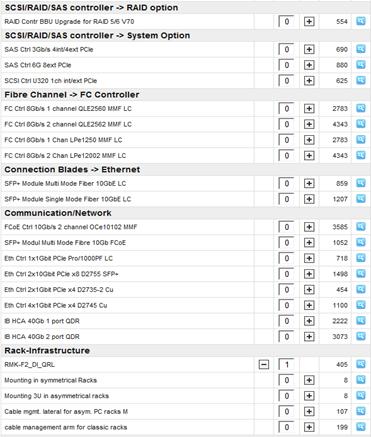

Рисунок 3.3 - Скриншот конфигуратора

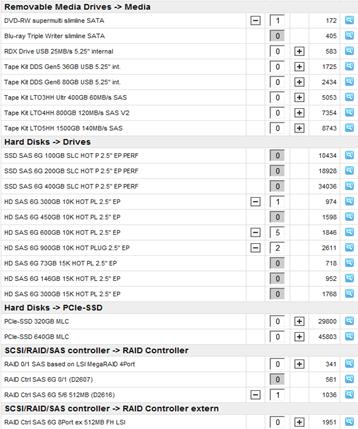

Рисунок 3.4 - Скриншот конфигуратора

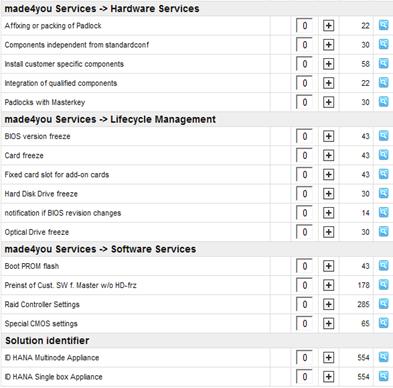

Рисунок 3.5 - Скриншот конфигуратора

Рисунок 3.6 - Скриншот конфигуратора

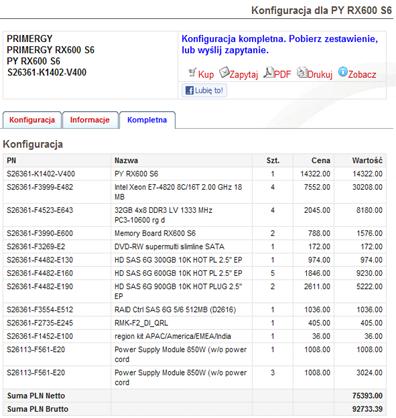

Рисунок 3.7 - Скриншот конфигуратора

Опишем отдельные компоненты сервера PY RX600 S6

3.1    Описание процессора Intel Xeon E7-4820 8C/16T 2.00 GHz 18 MB

Рисунок 3.7 - Процессор

Таблица 3.1

Характеристика процессора [7]

Серия

Xeon

Разъем(Socket)

LGA1567

Тактовая частота

2 GHz

Количество ядер

8 core(s)

Техпроцесс

32 нм

Маркировка

E7-4820

Объемы кэш памяти

2 - го уровня L2

2048 Кб

3 - го уровня L3

18 Мб

Характеристики

Напряжение ядра

0.675В

Тепловыделение

105 Вт

Поддержка инструкций

MMX, SSE, SSE2, SSE3, SSE4



3.2    Описание оперативной памяти 32GB 4x8 DDR3 LV 1333 MHz PC3-10600 rg d

Рисунок 3.8 - Оперативная память

Таблица 3.2

Характеристика оперативной памяти [7]

Тип оперативной памяти:

DDR3

Форм-фактор:

DIMM

Совместимость:

RX200 S6, RX300 S6, TX200 S6, TX300 S6

Латентность (CL):

9

Количество модулей в комплекте:

1

Поддержка ECC:

Да

Наличие буфера на модуле памяти (Registered):

Да

Low Profile:

Да

Частота функционирования, МГц:

1333

Пропускная способность, Мб/сек.:

10667

Объём, Мб:

8 Gb

Количество контактов:

240

Напряжение, В:

1.5000

Производитель:

Fujitsu


3.3    Описание жесткого диска HD SAS 6G 900GB 10K HOT PLUG 2.5'' EP

Рисунок 3.9 - Жесткий диск

Таблица 3.3

Характеристика жесткого диска [8]

Наименование

Жёсткий диск HD SAS 6G 900GB 10K HOT PLUG 2.5'' EP

Тип

HDD

Назначение

Для сервера

Форм-фактор

2.5”

Объем

1 диск - 900х2 Гб 2 диск - 600х5 Гб

Скорость вращения

10000 об/мин

Интерфейс (подключение)

SATA


4. Выберем дополнительное оборудование для сервера

4.1    Монитор - Acer V203HV Cb

Рисунок 4.1 - Монитор Acer

Таблица 4.1

Характеристика монитора [6]

Основные характеристики

Acer

Модель

V203HV Cb

Цвета, использованные в оформлении

Черный

Диагональ

20" (50.8 см)

Профили коррекции изображения

Режим динамической контрастности, режим динамической цветокоррекции

"Матрица LCD"

Тип LCD-матрицы

TN

Подсветка LCD-матрицы

Традиционная (CCFL)

Контрастность LCD-матрицы

10000:1 (ACM - adaptive contrast management)

Поверхность экрана монитора

Матовая

Время отклика

5 мс

Формат LCD-матрицы

16:9

Разрешение LCD-матрицы

1600 x 900

Угол обзора LCD-матрицы

90° по горизонтали, 65° по вертикали при CR > 10:1

“Интерфейс, разъемы и выходы”

Интерфейс монитора

VGA (15-пиновый коннектор D-sub)

Управление

Механические кнопки

"Корпус и подставка"

Регулировка положения экрана

Наклон

Блок питания монитора

Встроенный

Крепление монитора к стене

Нет

Цена

4190,50


4.2    Клавиатура - Logitech Wireless Keyboard K270 USB

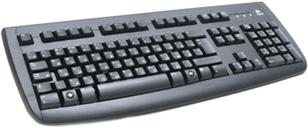

Рисунок 4.2 - Logitech Deluxe 250

Таблица 4.2

Характеристика клавиатуры [5]

Производитель

Logitech

Модель

Wireless Keyboard K270 USB

Тип клавиатуры

мембранная

Интерфейс

USB

Беспроводное подключение

Есть

Количество кнопок

112

Цена

222.50коп.


4.3 Мышь - A4Tech OP-35

Рисунок 4.3 -Мышь A4Tech

Таблица 4.3

Характеристика мыши [6]

Производитель

A4Tech

Модель

OP-35

Тип мыши

Оптическая

Интерфейс

USB

Беспроводное подключение

Нет

Количество кнопок

3+скролл

Разрешение

800 dpi

Цена

144 б. 50 коп.


4.4 Источник бесперебойного питания

Рисунок 4.4 - Источник бесперебойного питания

Таблица 4.4

Характеристика ИБП [6]

Производитель

AEG

Модель

Protect D.3000

выходная мощность

3000 ВА / 2700 Вт

Тип оборудования

Дополнительная батарея

интерфейсы

USB, RS-232

время зарядки

3 ч

Размеры (ширина х высота х глубина)

482x88x600 мм

Вес

29.5 кг

Цена

61 000 руб.


Цена на дополнительное оборудование составляет 66557,5 рублей.

Выбранное дополнительное оборудование подходит для всех трех приведенных выше серверов IBM, поэтому оставим его на все сервера.

5. Спецификация

Таблица 5.1

Сводная таблица

Наименование

PY RX600 S6 (1), (руб.)

PY RX900 S2, (руб.)

PY RX600 S6 (2), (руб.)

Процессор

Intel Xeon E7-4830 8C/16T 2.13 GHz 24 MB

Intel Xeon E7-8830 8C/16T 2.13 GHz 24 MB

Intel Xeon E7-4820 8C/16T 2.00 GHz 18 MB

Оперативная память

64GB 4x16 DDR3 LV 1066 MHz PC3-8500 rg q

16GB 4x4 DDR3 LV 1333 MHz PC3-10600 rg s

32GB 4x8 DDR3 LV 1333 MHz PC3-10600 rg d

Жесткий диск

1)5 х HD SAS 6G 900GB 10K HOT PLUG 2.5'' EP; 2)HD SAS 6G 600GB 10K HOT PL 2.5'' EP

1)HD SAS 6G 900GB 10K HOT PLUG 2.5'' EP; 2)7 х HD SAS 6G 600GB 10K HOT PL 2.5'' EP

1)2 х HD SAS 6G 900GB 10K HOT PLUG 2.5'' EP; 2)5 х HD SAS 6G 600GB 10K HOT PL 2.5'' EP 3) HD SAS 6G 300GB 10K HOT PL 2.5'' EP

Блок питания

4хPower Supply Module 850W (w/o power cord)

4 х Power Supply Module 850W (w/o power cord)

4 хPower Supply Module 850W (w/o power cord)

Монитор

Acer V203HV Cb (4190,5 руб.)

Acer V203HV Cb (4190,50 руб.)

Acer V203HV Cb (4190,5 руб.)

Клавиатура

Logitech Deluxe 250 (291 руб.)

Logitech Deluxe 250 (291 руб.)

Logitech Deluxe 250 (291 руб.)

Мышь

A4Tech OP-35 (144 руб.)

A4Tech OP-35 (144 руб.)

A4Tech OP-35 (144 руб.)

ИБП

AEG Protect D.3000

AEG Protect D.3000

AEG Protect D.3000

Сервер, PLN

122635,92 PLN

231374.07 PLN

858 859.565 PLN

Сервер, руб. (пересчет по курсу на 31.05.12) 1 PLN = 9,262 руб.

1 135 804,837 руб.

2 142 894.087 руб.

899 644,935 руб.

Итого, руб:

1 202 362,337 руб.

2 209 451,587руб.

899 644,935руб.



6. Программное обеспечение Oracle Database Enterprise Edition 11g



Рассчитана на организации любого масштаба;

Предназначена для обслуживания баз данных объемом до 8 экзабайт;

Минимальное кол-во лицензий 25 пользователей на процессор, максимальное кол-во процессоров неограниченно;

Поддерживается на любых платформах;

Контролирует все данные клиента;

Интегрирует всю информацию на предприятии;

Обеспечивает работу всех приложений на предприятии;

Обеспечивает постоянную доступность информации;

Проверенная система обеспечения безопасности;

Быстрая установка, удобное администрирование;

Изначальная ориентация на сетевые вычисления на базе архитектуры Grid.

СУБД Oracle Database 11g в корпоративной редакции Enterprise Edition идеально подходит для предприятий, которым нужно поддерживать масштабную обработку транзакций, а также приложения с интенсивной обработкой запросов и хранением больших объемов данных. Эта СУБД обеспечивает признанный уровень масштабируемости в любых аппаратных конфигурациях и может использоваться для управления самыми крупными объемами информации, сочетая эти возможности с высочайшим в отрасли уровнем защищенности данных. Пакет Oracle Database 11g Enterprise Edition предлагает уникальные средства обеспечения доступности, которые защитят информацию заказчика от дорогостоящих человеческих ошибок, снизят простои, связанные с регламентным обслуживанием, а средства самообслуживания СУБД помогут снизить эксплуатационные затраты. Являясь первой СУБД, ориентированной на работу в рамках архитектуры Grid Computing, платформа Oracle Database 11g Enterprise Edition может использоваться для значительного снижения расходов на инфраструктуру путем внедрения разделяемых пулов из недорогих, стандартизованных аппаратных компонентов.

Версии СУБД Oracle Database 11g Enterprise Edition доступны для всех поддерживаемых компанией Oracle операционных систем, включая Windows, Linux и Unix, а также поддерживаются на всех аппаратных конфигурациях, от однопроцессорных компьютеров доя сложнейших симметрично-многопроцессорных сред SMP. [1]

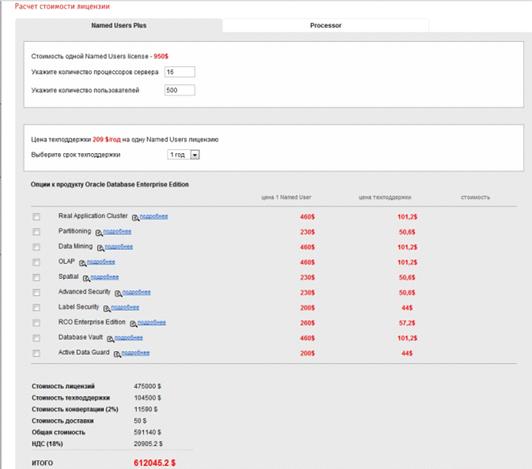

Расчет стоимости лицензии ORACLE 11 G на 500 пользователей

Цена на 500 пользователей = 950$ · 500 + (209$ · 500) + (2% конвертация - 11590$) + (18% НДС - 20902.2) + (доставка - 50$) = 612 045.2$.

Заключение

В данной курсовой работе мною были сконфигурированы три типа серверов при заданном финансовом ограничении. Выбор располагается между двумя первым и третьим сборками, так как вторая сборка не подходит по финансовому ограничению. Третья сборка более оптимальная при заданной цене. Первая более производительней и надежнее третьей, но также она обладает одними из самых важных качеств - высокая гибкость и масштабируемость. Сравним параметры 1 и 3 серверов (PY RX600 S6 (1) и PY RX600 S6 (2)): тактовые частоты PY RX600 S6 (1) - 2,13 ГГц и PY RX600 S6 (2) - 2ГГц; пропускная способность PY RX600 S6(1) - 6,4 ГТ/с и IBM PY RX600 S6 (2) - 5,6 ГТ/с. PY RX600 S6 (1) позволяет перестроить систему с 4 сокетов и 64 модулей DIMM до 8 сокетов и 196 модулей DIMM; хотя сервер PY RX600 S6 (2) чуть дешевле (899 644,935 руб.), но оптимальный вариант при заданной цене, чем PY RX600 S6 (1). Поэтому мой выбор останавливается на 1 сборке PY RX600 S6 (2).

В данной работе я использовал систему управления базами данных Oracle 11g с базой данных 500 пользователей, с ценой лицензии в 950 USD на одного пользователя. Корпорация Oracle является на сегодняшний день лидером в области реляционных систем управления базами данных. СУБД обеспечивает высочайший уровень защиты данных от ошибок сервера и сбоев на сайте. Очень высок уровень масштабируемости, что очень важно для сервера. Также в результате этой курсовой работы я научился самостоятельно конфигурировать сервер, определять какие параметры важны при сборке, узнал, что представляет собой сборка сервера, с какими проблема можно столкнуться при конфигурации и т.д.


Список используемой литературы

1. Интернет - ресурс www.orashop.ru

2.      Интернет - ресурс http://konfigurator.fujitsu shop.com

.        Интернет - ресурс http://ark.intel.com

.        Интернет - ресурс http://www.onno.ru

.        Интернет - ресурс www.pirit.info

.        Интернет - ресурс www.nix.ru

.        Интернет - ресурс www.just.ru

.        Интернет - ресурс www.tovarpost.ru

9. «Сборка сервера. Руководство администратора» А.Н. Кушнир, Изд. «Эксмо», Серия: Мастер-класс , 2013 г.

Похожие работы на - Разработка спецификации и оптимизация сайзинга сервера Fujitsu-Siemens



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
