Практическая работа №4

«Изучение конструкции стыковых машин, определение рационального режима сварки»

Нижний Новгород, 2015 год

Цель работы

Ознакомление с типовым оборудованием для контактной стыковой сварки, получение практических навыков по определению параметров режима сварки.

Рис. 1 - Схема процесса контактной стыковой сварки

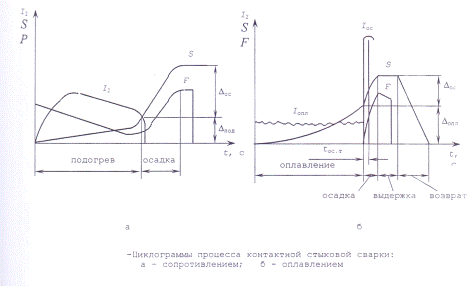

Рис. 2 - Циклограммы работы машины

Компоновка машины стыковой сварки

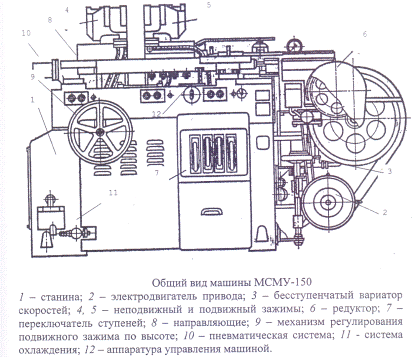

Рис. 3 - Общий вид машины МСМУ-150

Схема системы охлаждения машины

Система охлаждения служит для предохранения трансформатора, токопроводящих шин и губок от чрезмерного нагрева во время сварки. Система охлаждения машины состоит из двух параллельных ветвей: одна ветвь охлаждает трансформатор, другая - контактные губки и токопроводящие шины. Система охлаждения параллельная, не замкнутая.

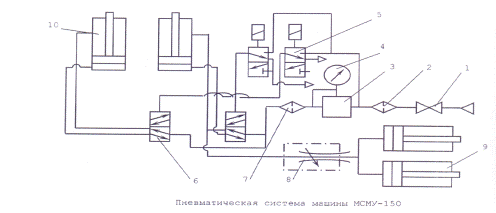

Рис. 4 - Пневматическая схема машины

Пневматическая система предназначена для осуществления зажатия свариваемого изделия и возврата подвижного зажима в исходное положение после сварки. Пневматическая система состоит из вентиля 1, воздушного фильтра 2, воздушного редуктора 3 с манометром 4, дросселируещего клапана 8, маслораспределителя 7, двух электропневматических клапанов 5 с пневмораспределителями 6, пневматическими цилиндрами возврата 9 и зажима деталей 10. Воздух из магистрали подается через фильтр, воздушный редуктор, где редуцируется до нужного давления. Поступая затем в маслораспределитель, воздух насыщается маслом и попадает в пневмораспределитель. Из электропневматических клапанов воздух подается либо в верхние (раскрытие зажимов), либо в нижние (закрытие зажимов) полости пневматических цилиндров. Одновременно с раскрытием зажимов воздух подается в пневматические цилиндры, которые возвращают подвижной зажим в исходное положение.

Стержневые заготовки из низкоуглеродистой стали сварить контактной стыковой сваркой.

Определить:

Вид сварки.

Установочную длину.

Припуск оплавление, осадку и сварку,

Скорость оплавления и осадки.

Ток оплавления, ток осадки.

Давление, усилие осадки.

Усилие сжатие детали.

сварка стыковой шовный машина

Вид сварки:

Стыковая сварка оплавлением

Определим установочную длину:=12,75=L2 = 12,75+ L2 =25,5

Определим припуск оплавление, осадку и сварку:

ʌопл=7,5мм

ʌсв + ʌк = 25,5 мм

ʌсв = 10,5мм

ʌос = 3мм

Определим скорость оплавления и осадки:

Средняя скорость для стыковой сварки оплавлением для низкоуглеродистой стали составляет Vопл = 1,0-2,5 мм/с., а скорость осадки составляет Vос = 60-80м/с

Определим ток оплавления и ток осадки:опл= =  = 182,8 кА.

Ток осадки у сталей 2-4 раза больше ток оплавленияос = 182, 8 3 = 548, 4 кА

Определим давление, усилие сжатие:

При сварке низкоуглеродистой стали давление составляет 60-80 МПа.

Определим усилия сжатия деталей:= SP= 17770= 12390 Н
