Разработка веб-сайта для научно-образовательной сети
Содержание
Введение
. Общая часть
1.1
Системы управления
сайтом
1.2 Обзор систем управления сайтом
.3 Выбор и системы управления сайтом и обоснование выбора
.4 Cистемы регистрации и отслеживания ошибок (bug tracking
systems)
.5 Обзор систем регистрации и отслеживания ошибок
(bugtracking systems)
. Специальная часть
.1 Создание сайта
.2 Создание модуля Mantis
.3 Создание проекта "SENET" в системе регистрации и
отслеживания проблем Mantis
. Технико- экономическое обоснование работы
.1 Расчет затрат на разработку программного обеспечения
.2 Расчет затрат на эксплуатацию программного продукта
.3 Вывод
. Охрана труда и техника безопасности
.1 Характеристика лаборатории
.2 Опасные и вредные факторы
.3 Безопасность выполнения работы
.4 Микроклимат
.5 Вентиляция и отопление
.6 Освещение
.7 Шум и вибрация
.8 Электробезопасность
.9 Защита от статического электричества
.10 Молниезащита
.11 Пожарная профилактика и средства пожаротушения
.12 Экологичность выполнения работы
.13 Расчеты
. Патентная часть
Вывод
Заключение
Список использованных источников
Введение
Актуальность. Сайты поддержки и сопровождения сети активно используются в
современной практике построения сетей, позволяя операторам в удаленном режиме
работать с пользователями, отслеживать проблемы в сети, выкладывать информацию
для пользователей, отвечать на вопросы пользователей, выкладывать документацию
и т.д.
Дальнейшее повышение эффективности деятельности операторов и снижение
трудозатрат в сопровождении сети, которое позволяет регистрировать и
отслеживать проблемы в сети.
Вышеизложенное свидетельствует о том, что возникла необходимость изучения
процессов создания систем поддержки сопровождения сети и позволяет считать
избранную для дипломной работы тему актуальной в научном и прикладном аспектах.
Объектом исследования в данной работе являются системы поддержки
сопровождения сети. В качестве предмета исследования выступает деятельность по
удалённой поддержке сети.
Повышение эффективности удалённой группового сопровождения сети выбраны в
качестве проблемы данной работы.
Цель настоящей работы - разработка веб-сайта для научно-образовательной
сети Татарстан.
Достижение поставленной цели предполагает решение следующих задач:
· изучить и выбрать системы управления сайтом (CMS);
· рассмотреть и выбрать существующие системы регистрации и
отслеживания ошибок (bugtracking systems);
· создать сайт #"867920.files/image001.gif">
Рис. 2.1. Структура PHP-Nuke
Принимая во внимание большое количество реализованных по умолчанию
функций, а так же наличие модулей, произведенных третьими лицами, данная CMS
система может быть применена в следующих областях:
· Интернет системы;
· системы электронной коммерции;
· корпоративный портал;
· общественные учреждения и организации;
· агентства новостей;
· диалоговые компании;
· информационные сайты;
· системы электронного обучения.
В PHP-Nuke используется утилита для администрирования базы данных. К
примеру phpMyAdmin. Данная утилита позволяет установить в базу данных
необходимые для работы PHP-Nuke таблицы, а так же создавать резервные копии
базы данных.
В комлекте PHP-Nuke поставляются структура базы данных (дамп), требуемая
для начальной работы PHP-Nuke, сама система с предустановленными модулями
новостей, каталогов файлов и ссылок, форумом phpBB и многими другими, а так же
документация на английском языке и файлы обновления базы данных при переходе на
более новую версию системы.
Создание
интерфейса сайта
Изменения в PHP-Nuke осуществлялись c учётом удобства пользования сайтом:
вносились изменения в код для смены интерфейса и функциональных способностей
системы. PHP-Nuke имеет большое количество тем. Темы отличаются между
собой способами оформления (цветовая гамма, расположение блоков, наличие ссылок
и т.д.). Для сайта использовалась тема Sand Joney (рис.2.2.).
В самой теме пришлось внести изменения для удобства эксплуатации и
привести к тому интерфейсу, который бы соответствовал нашим требованиям. В
результате, в интерфейс сайта были внесены следующие изменения:
· новое красочное меню;
· надпись с названием сайта;
· значки "News";
· ссылки.
Для оформления меню использовали стандартное меню из сайта
#"867920.files/image002.gif">

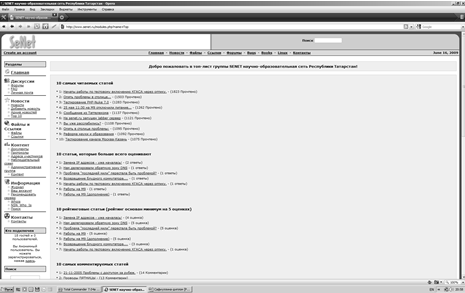

Рис.2.2. Главная страница сайта
Замена значка PHP-Nuke на SENET производилась в файле /themes/Sand_Journey/images/logo.png
Замена значка PHP-Nuke на News производилась в файле /images/topics/phpnuke.gif
В интерфейсе (в шапке) прежние ссылки поменяли на те, которые наиболее
часто используются при эксплуатации сайта: регистрация, войти, главная, форум, downloads, bugs, cvs, top 10.
Эту замену нужно произвести в /themes/Sand_Journey/theme.php
Поскольку в системе PHP-Nuke русский язык поддерживается не
полностью, то возникла необходимость перевода системы на русский язык для
удобного восприятия и понимания информации на сайте. Данная процедура
проводится в режиме администрирования.
Система PHP-Nuke содержит много модулей, часть из которых не
используется на сайте.
Активация
необходимых модулей
В сайте SENET используются модули, которые
изображены на следующем рисунке (рис. 2.3.).
Рис. 2.3. Возможные модули для сайта.
Возможность администрирования сайта доступна только администратору сайта
(рис. 2.4.).
Рис. 2.4. Страница администрирования.
Раздел администрирования доступен вызовом страницы admin.php (www.senet.ru/admin.php) и позволяет входить в систему процедурой ввода
логина и пароля администратора. (обычные пользователи не входят в систему со
страницы admin.php , а входят из соответствующего модуля Your Account). Как
только Вы войдете на вышеуказанную страницу, появится меню, которое включает
все разделы, которыми можно управлять. Если администратор является superadmin,
он может работать во всех разделах сайта, если он является администратором с
ограниченными правами, он видит ссылки только тех разделов, в которых ему
позволяется работать. Через страницу свойств сайта, мы сможем выбрать,
отображать на станице администратора текстовое меню или меню с использованием
графики. Согласно нашему выбору будет отображаться текстовое или графическое
меню администратора. При подключении нового модуля администрирования,
необходимо также создать иконку, соответствующую новому модулю, в противном
случае, в графическом меню будет показываться только текстовая связь,
соответствующая новому модулю.
В режиме администрирования возможны действия, которые делятся между собой
на навигацию по панели управления и управление модулями.
Навигация по панели управления предполагает следующие функции:
. "сохранить БД" - позволяет создавать резервный файл, который
содержит как структуру, так и содержание базы данных SENET. Это очень полезно в случае, если данные теряются; 2. "баннеры" - позволяет подключать и отслеживать
все рекламные баннеры, размещённые на сайте; 3. "блоки" - позволяет
управлять левой и правой колонками портала. Схема представлена так: список
созданных блоков можно активировать, деактивировать или редактировать их, изменяя
их позицию, порядок и назначая права доступа к их просмотру. Можно указать
должен блок быть видимым всеми, только зарегистрированными пользователями, или
только администратором. Кроме того, мы можем сделать блок видимым только на
специфическом языке;
. "админы" - позволяет добавлять новых администраторов,
определяя также их уровень доступа. Кроме супер-администратора, остальным
создаваемым администраторам, фактически можно активизировать только частичные
функции для управления сайтом;
. "группы" - администрирование групп пользователей;
. "рефералы" - информация о том, с каких адресов заходили на
сайт;
. "IP Ban" - система запрещения IP адресов;
. "сообщения" - эта функция создает центральный блок на главной
странице для размещения важной информации для посетителей сайта. Сообщения
могут быть посланы зарегистрированным пользователям, не зарегистрированным,
администраторам;
. "модули" - позволяет управлять включенными модулями. Модули
могут быть активированы, деактивированы, им могут быть назначены определенные
права доступа. Модуль может быть доступен всем посетителям, только
зарегистрированным пользователям или только администраторам;
. "рассылка" - администратор сайта может послать информационное
письмо зарегистрированным пользователям, которые согласились получать их или
посылать его всем зарегистрированным пользователям;
. "optimize DB" - оптимизирует базу
данных, уменьшая ее размер и увеличивая скорость считывания данных;
. "свойства" - информация о свойствах сайта: основная
информация, мультиязычная опция, опция банерообмена, сообщения внизу,
конфигурация обратной связи, сообщения о статьях, опции комментариев, графика,
пользовательские опции, опции цензуры и др.;
. "меню" - позволяет управлять боковым меню, в котором
содержится информация о подключенных и неподключенных модулях;
. "новые статьи" - управляет статьями, добавленными
посетителями сайта. Администратор имеет возможность просмотреть эти статьи,
отредактировать, опубликовать или удалить их.
Управление модулями включает в себя следующие функции:
. "контент" - позволяет добавлять новые категории и
новое содержание в секции "Контент" (заголовок, текущий статус,
категория, функции). Контент очень похож на статьи, но с меньшим количеством
функций. Заслуживающей внимания особенностью является возможность добавлять тэг
<! -- pagebreak -- >, позволяющий создание многостраничной статьи:
Рис. 2.5. Страница с "контентом"
2. "файлы" - функция создает категории, подкатегории и
добавляет файлы в область загрузки (каталог программ). Из соображений
безопасности, система не позволяет загрузку файлов на сервер по средствам
Web-интерфейса, а доступ к файлу осуществляется по средствам указания URL
адреса к нему. Если например, файл files.zip находится в директории files
сайта, необходимо указать к нему ссылку как www.SENET.ru/files/file.zip.
Это позволяет публиковать файлы, которые физически расположены на других
серверах, сайтах;

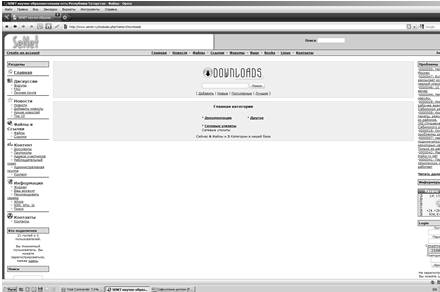

Рис. 2.6. Страница с "файлами"
3. "энциклопедия" - возможность внесения новых слов и
понятий;

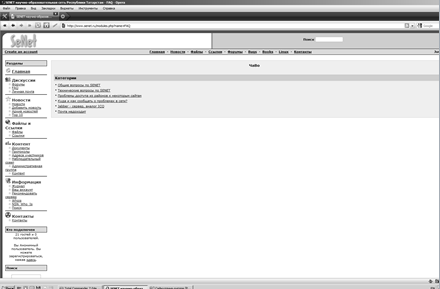

. "ЧаВо" - допускает создание основных категорий FAQ и
их наполнение содержанием - вопросы/ответы (Рис. 2.7.);
Рис. 2.7. Страница с "FAQ"
5. "форумы" - позволяет управлять форумами (Рис. 2.8.).
Рис. 2.8. Страница с "форумом"
6. Управление форумами делится на 4 области:
· конфигурация - управляет характеристиками форума;
· категории и форум - определяет категории, включенные в них
форумы, модераторов каждого форума, уровни доступа и т.п.;
· ранг - определяет степень участия в форуме;
· пользователи - управление модератором зарегистрированными
пользователями.
. "новости" - администрирование статей (Рис. 2.9.);

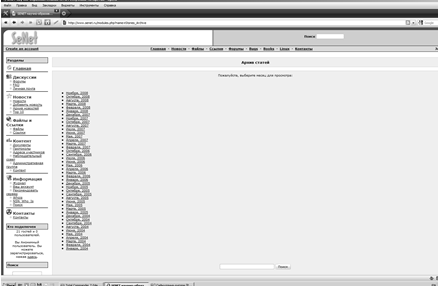

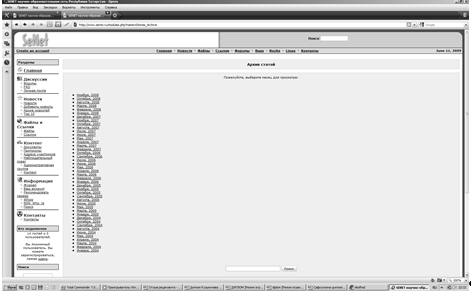

Рис. 2.9. Страница "Архив новостей"
8. "рецензии" - позволяет включать рецензии. В каждой
рецензии можно оценить какой-либо объект, указать ссылки на него и его
изображение;
. "опросы" - создает новые опросы для портала,
редактирует или удаляет старые. Позволяет включать до 10 ответов на каждый
опрос. При создании опроса, можно добавить статью, которая проанонсирует данный
опрос;
. "темы" - позволяет создавать новые темы в модуле
новостей (News);
. "ссылки" - позволяет редактировать ссылки,
опубликованные посетителями сайта, удалять ссылки, проверять сообщения
пользователей о недоступных ссылках (Рис. 2.10.);

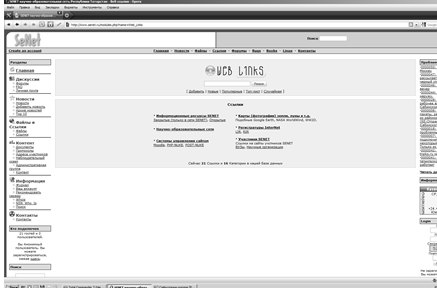

Рис. 2.10. Страница (Ссылки)
12. "пользователи" - позволяет вручную добавлять новых
пользователей и модифицировать существующих, выбирая их профиль путем указания
Логина в соответствующей форме;
. "выход" - осуществляет выход из административной
области.
Необходимыми компонентами (рис. 2.5.) (модулями) любой системы управления
контентом (CMS системы), для сайта разработчиков,
являются:
· Управление новостями;
· Управление каталогом программ для скачивания;
· Управление форумом;
· Управление обратной связью (Рис. 2.11.);

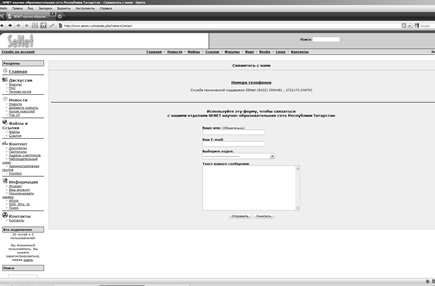

Рис. 2.11. Страница "обратная связь"
· Управление голосованием и опросами;
· Управление "вопрос-ответом" (FAQ);
· Управление баннерной системой;
· Управление поисковой системой (Рис. 2.12.);

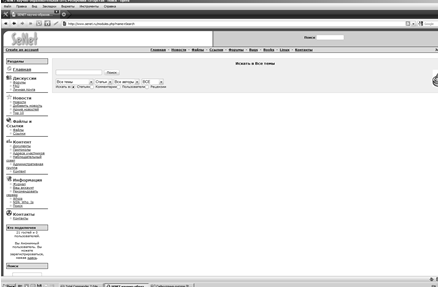

Рис. 2.12. Страница "Поиск"
· Управление и регистрация ошибок (BTS);
· Управление документами;
· Управление ссылками;
· Управление системой рассылки.
· Управление личным кабинетом пользователя (Рис. 2.13.);

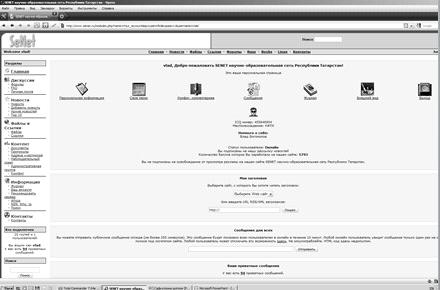

Рис. 2.13. Страница "Личный кабинет"
· Просмотр топ-листа статей (Рис. 2.14.)
Рис. 2.14. Топ-лист статей на сайте SENET
Данный набор модулей не является стандартным. Это обуславливается тем,
что в системы, которые пишутся под определённого клиента, включаются только те
модули, которые нужны системе. Это зависит от того, для какой области создается
система, какие функции она должна выполнять. Поэтому системы управления
контентом в большей своей части отличаются набором модулей.
Рис. 2.15. Конечный состав модулей для сайта SENET.
2.2 Создание
модуля Mantis
Mantis
- это система для регистрации и отслеживания ошибок, написанная на PHP [5-6] и
использующая MySQL и вебсервер. Mantis
устанавливается на такие ОС как Windows,
MacOS, OS/2, и различные версии Unix. В качестве клиента может выступить любой веб
браузер. Условия распространения: GNU General
Public License (GPL).
Mantis
доступен для использования и модификации.
Вначале Mantis был реализован как внутренний
инструмент трэкинга ошибок для любимых проектов (видеоигр). Отсутствие на рынке
бесплатных программ для проверки ошибок способствовало быстрой популяризации Mantis (Рис. 2.16.).

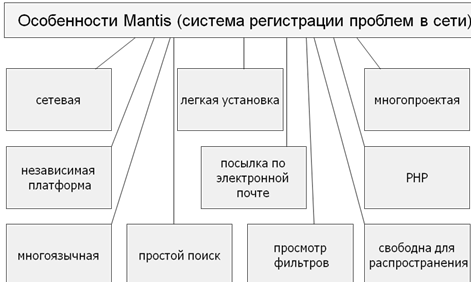

Рис. 2.16. Особенности Mantis
Целью разработчиков Mantis
являлось создание легкой и простой bugtracking системы. Дополнительные возможности можно добавлять через
привязку модуля с перестраиваемой конфигурацией.
Принцип
работы системы отслеживания проблем
В целом, принцип работы bugtraking систем можно просмотреть на следующем
рисунке (рис. 2.17.)
Рис. 2.17. Принцип работы bugtraking систем.
На временной шкале процесс работы bugtraking систем будет выглядеть
следующим образом (рис. 1.18.)
Рис.2.18. Временная шкала.
Отслеживание проблемы (bug tracking) в простейшем варианте - это процесс,
включающий в себя обнаружение ошибки, ее описание, исправление и проверку этого
исправления, т.е. процесс слежения за багом в течение всего как его жизненного
цикла, так и жизненного цикла разработки в целом.
Система разработана так, чтобы она легко поддавалась внесению изменений,
настройкам и модернизации. Mantis
разработан таким образом, что любой пользователь со средними навыками
программирования на PHP и знанием MySQL мог бы настроить его под свои
потребности.
Особенности:
· свободный для распространения;
· легкая установка;
· сетевая;
· независимая платформа;
· многопроектый;
· многоязычный;
· посылка по электронной почте;
· простой поиск;
· просмотр фильтров;
· PHP.
Для поддержки требуемого серверного программного обеспечения используется
Windows, MacOS, OS/2, Linux,
Solaris.
Целью работы являлось прикрепление Mantis в виде программного модуля к сайту SENET. Cложности, который возникают при этом требуют переписывания
кодов с внесением соответствующих изменений.
Самой трудоёмкой и кропотливой частью работы по интеграции явилось
приведение программного интерфейса Mantis к стандартному программному интерфейсу сайта SENET (рис. 2.19.). Это потребовало переписи всего кода
программы Mantis. Для того, чтобы понять какие
действия нам требуется произвести, мы предварительно ознакомились с процессом
создания простейшего модуля, описание которого мы нашли на сайте
#"867920.files/image019.gif">
Рис. 2.19. Главная страница модуля Mantis.
Создание
собственного модуля
Для создания собственного модуля необходимо владеть программированием в
языке PHP, а также профессионально знать язык HTML.
Создание простейшего модуля рассмотрим на следующем примере.
Модуль "Обо мне" состоит из папки about_me и
расположенным в ней файлом index.php. Следует добавить, что полноценный модуль,
как правило, имеет структуру, показанную на данном рисунке (рис. 2.20.).
Рис. 2.20. Структура полноценного модуля.
Создаётся данная структура. Затем она вкладывается в папку modules. В
простейшем модуле структуры как таковой нет.
Создаем файл index.php и вставляем следующий код:
<?
#Ставим запрет на прямой доступ к файлу
if (!eregi("modules.php", $_SERVER['PHP_SELF']))
{("You can't access this file directly...");
}
#Вставляем верхнюю часть сайта и открываем
таблицу("header.php");();
#Наполняем модуль содержанием"Содержание нашего модуля";
#Закрываем таблицу и вставляем нижнюю часть сайта();("footer.php");
?>
Вот в принципе и все - простейший модуль готов. Теперь, войдя на сайт, в
списке неактивных модулей можем увидеть созданный модуль "About me". Создание модуля Mantis отличается от рассмотренного
примера. При соединении Mantis в качестве модуля необходимо проделать
следующее:
. Для того чтобы операция по подключению модуля Mantis была осуществима, первым делом необходимо скопировать
исходный код программы Mantis
в папку modules/mantis.
. Вторым шагом является создание таблиц данных модуля в базе данных PHP-Nuke на SQL-сервере.
В качестве базы данных используется MySQL сервер. PHPMyAdmin является
программой "визуального" управления базами данных MySQL. Данная
программа написана на PHP и служит для наглядного вывода содержимого базы
данных, а так же для простого и понятного ёё управления.
MySQL
сервер находится по адресу #"867920.files/image021.gif">
В типе вопроса короткий
ответ (short answer) [SENET] Общие проблемы - 04-06-05 17:41
|
|
0000003
|
Проблема с датой. [SENET]
Общие проблемы - 03-01-05 12:44
|
|
0000002
|
Не работает регистрация
пользователей [SENET] Общие проблемы - 03-01-05 12:44
|
Рис. 2.21. Последние изменения.
· Неназначенные (рис. 2.22.);
|
В типе вопроса короткий ответ (short answer)
[SENET] Общие проблемы - 04-06-05 17:41
|
|
|
0000003
|
Проблема с датой. [SENET]
Общие проблемы - 03-01-05 12:44
|
Рис. 2.22. Неназначенные проблемы.
·
Решенные (рис. 2.23.);
|
0000004 В типе
вопроса короткий ответ (short answer) [SENET] Общие проблемы - 04-06-05 17:41
|
|
|
0000003
|
Проблема с датой. [SENET]
Общие проблемы - 03-01-05 12:44
|
|
0000002
|
Не работает регистрация
пользователей [SENET] Общие проблемы - 03-01-05 12:44
|
Рис. 2.23. Решенные проблемы.
· Отслеживаемые мной.
Для каждой проблемы определяется статус. Каждый статус имеет свой
индивидуальный цвет. Цвет позволяет визуально демонстрировать статус проблемы
(рис. 2.24.).
|
новый
|
информация
|
признан
|
подтвержден
|
назначен
|
решен
|
Закрыт
|
Рис. 2.24. Таблица цветового соответствия статусов.
На странице "Просмотр обращений" отображаются все сообщения по
поводу возникающих проблем.
На странице "Зарегистрировать обращение" ведётся регистрация
сообщений о возможной ошибке.
Сначала выбирается проект, относительно которого вносится проблема (рис.
2.25.).
|
Выберите проект
|
|
Выберите проект
|
|
|
Сделать стандартным
|
|
|
|
Рис. 2.25. Выбор проекта.
После уточнения проекта вводятся данные о проблеме. Данные о проблеме
вводятся на странице "Изменения (рис. 2.26.).

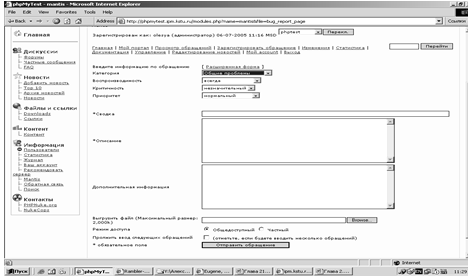

Рис. 2.26. Страница "Изменения".
На странице "Статистика" формируются статистические данные по
следующим вопросам:
·
статус;
·
критичность;
·
категория;
·
продолжительность
решения обращений (по дням);
·
статистика разработчика;
·
дата;
·
результат;
·
приоритет;
·
статистика
авторов;
·
эффективность
авторов.
На странице "Управление" администратор может перейти на
страницы:
1) управление пользователями - содержит информацию обо всех
пользователях, включающие поля: имя пользователя, настоящее имя, e-mail, уровень доступа, разрешение доступа, последнее
посещение (рис. 2.27.).
Рис. 2.27. Управление пользователями.
) управление проектами - содержит информацию обо всех проектах. Сведения о
проекте вносятся в поля: название проекта, статус, режим доступа и описание
проекта (рис. 2.28.).
|
Проекты [ Создать новый
проект ]
|
|
Названия
|
Статус
|
Разрешен
|
Режим доступа
|
Описание
|
|
SENET
|
бета
|
X
|
общедоступный
|
|
Рис. 2.28. Управление проектами.
) управление пользовательскими полями (рис. 2.29.).
Рис. 2.29. Управление пользовательскими полями.
Страница Редактирование новостей предназначена для внесения и
редактирования новостей (рис. 2.30.).
Рис. 2.30. Страница Редактирование новостей.
На странице Мой account
мы видим персональную информацию пользователя, которая хранится в системе (имя
пользователя, пароль, e-mail, настоящее имя, уровень доступа в
систему, уровень доступа к проекту, назначенные проекты) (рис. 2.31.).
Рис. 2.31. Персональная информация пользователя.
2.3 Создание
проекта "SENET" в системе регистрации и
отслеживания проблем Mantis
Понятие "проект" в Mantis употребляется для определения работы, связанной с учетом и исправлением
ошибок, возникающих при работе определенной системы. Это значит, что к каждой
конкретной системе, находящейся в эксплуатации, организуется отдельный проект,
в котором будут отслеживаться и исправляться все ошибки, связанные с
функционированием системы.
Под сайт SENET был создан
проект "SENET ". В нем ведется учет ошибок,
возникающих при работе программы SENET.
Доступ пользователей к проекту осуществляется в одном из следующих режимов:
зритель, автор, редактор, разработчик, менеджер.
Внутри нашего проекта мы ввели следующую классификацию ошибок:
. категория (дополнено, тривиально, текст, минимально, незначительно,
значительно, авария, блокировка);
. воспроизводимость (всегда, иногда случайно, попыток не было,
невоспроизводимо, недоступно);
. приоритет (нет, низкий, нормальный, высокий, важный, безотлагательный)
Итак, мы описали ход работы над созданием сайта SENET и его интеграцией с системой регистрации и
отслеживания ошибок Mantis.
Сайт SENET создавался на основе CMS системы PHP-Nuke.
Были внесены изменения в интерфейс с целью его настройки под наши требования к
сайту. Система регистрации и отслеживания ошибок Mantis была интегрирована с сайтом SENET в качестве программного модуля. Программный интерфейс
Mantis приведен к стандартному программному
интерфейсу сайта SENET. Под сайт SENET был создан проект "SENET ". В нем ведется учет ошибок,
возникающих при работе этого сайта.
3. Технико-экономическое обоснование работы
В данном разделе рассчитывается технико-экономическое обоснование
создания программного продукта в качестве дипломного проекта.
В данной работе, разработан веб-сайт для научно-образовательной сети
Татарстана.
Расчет затрат на исследование программы проводится в рамках научно-исследовательской
работы. Расходы, связанные с разработкой программной системы и эксплуатацией
ЭВМ, состоят из следующих затрат:
1. Затраты на разработку программного обеспечения, в том числе:
затраты на программное обеспечение, на эксплуатацию оборудования, затраты
на заработную плату студенту во время выполнения дипломной работы, затраты на
заработную плату руководителю дипломной работы и консультантам, затраты на
единый социальный налог, затраты на накладные расходы.
2. Затраты на эксплуатацию программного продукта, в том числе:
затраты на обучение (ознакомление) пользователя с данной программой,
затраты на эксплуатацию оборудования, затраты на единый социальный налог,
затраты на накладные расходы, затраты на годовые амортизационные отчисления.
Рассмотрим более подробно каждый вид затрат:
3.1 Расчет
затрат на разработку программного обеспечения
Расчет затрат на программное обеспечение
Сумма единовременных затрат на разработку программы (затраты на
приобретение книжной продукции):
Седин = Слит 1 + Слит 2, (25)
где
СЛИТ - сумма затрат на приобретение книжных пособий.
Слит 1 - Шапошников И. "Профессиональное PHP
программирование" 2007г.
Слит 2 - Афонин С. М. "Программирование на языке
PHP" 2007г.
Седин = 600 +420 = 1020 руб.
Затраты на
эксплуатацию оборудования (микроЭВМ)
Зэкп = П К, (26)
П - стоимость эксплуатации ЭВМ на 1 ч. (включая обслуживание, наладку,
потребляемую энергию и т.д.), руб./час;
К - общее количество часов эксплуатации ЭВМ, (4 часа в день, 5 дней в
неделю, 12 недель), час.
П = 40 руб./час
К = 4 5 12= 240 часов
Тогда затраты на эксплуатацию оборудования составят:
3экп = 40 240= 9600руб.
Расчет фонда
заработной платы
В фонд заработной платы на выполнение работы входят: заработная плата
исполнителя, заработная плата руководителя и заработная плата консультантов по
экономике и охране труда.
. Затраты на заработную плату исполнителю во время выполнения выпускной
квалификационной работы
Величина этих затрат ЗПСТ определяется по формуле:
ЗПст = Сст N, (27)
Сст - стипендия студента за один месяц, руб.;- количество
месяцев, отводимое на выполнение дипломной работы.
Сст = 1500 руб.= 3
Следовательно: ЗПст = 1500 3= 4500 руб.
. Затраты на заработную плату руководителю дипломной работы и
консультантам
Величина этих затрат определяется по формуле:
ЗПпр =
ЗПрук +ЗПконс.эк +ЗПконс.тб, (28)
ЗПрук - заработная плата руководителя дипломной работы;
ЗПконс.эк - заработная плата консультанта по экономике;
ЗПконс.тб - заработная плата консультанта по охране труда и
тех. безопасности.
2) Заработная плата руководителя дипломной работы:
ЗПрук =( ОТч Нвр )рук,
(29)
ОТч - почасовая оплата труда преподавателя (руководителя);
Нвр - норма времени на консультацию дипломника.
Почасовая оплата труда преподавателя:
ОТч = ЗП(м) рук / Чотр, (30)
ЗП(м) рук - заработная плата
преподавателя, руб./мес.;
Чотр - число отработанных за месяц часов:
Чотр = Ч(н) отр n, (31)
Ч(н) отр - число отработанных часов в неделю;
n -
число недель в месяце.
Ч(н) отр = 40 часов (при восьмичасовом рабочем дне и
пятидневной рабочей неделе)
n = 4
Чотр =40 4= 160 часов
ЗП(м) рук = 12000 руб./мес.
Тогда почасовая оплата труда руководителя будет равна:
сайт отслеживание ошибка программный
ОТч = (ЗП(м) рук ) / Чотр = 12000 / 160
= 75руб.
Норма времени на консультации дипломника руководителем: Нвр =
24 часа
Следовательно, затраты на заработную плату руководителю составят:
ЗПрук = (ОТч Нвр)рук
= 75 24 = 1800 руб.
3) Заработная плата консультанта по экономике:
ЗПконс.эк =(ОТч Нвр)конс.эк,
(32)
где
ОТч* - почасовая оплата труда консультанта по экономике;
Нвр* - норма времени на консультацию дипломника.
Почасовая оплата труда консультанта по экономике:
ОТч*= ЗП(м) конс.эк / Чотр, (33)
где
ЗП(м) конс.эк - заработная плата консультанта по экономике,
руб./мес.;
Чотр - число отработанных за месяц часов:
где
Ч(н) отр - число отработанных часов в неделю;
n -
число недель в месяце.
Ч(н) отр =36 часов (при шестичасовом рабочем дне и
шестидневной рабочей неделе)
n=4.
Чотр= 36 4= 144 часа
ЗП(м) конс.эк =6000 руб.
ОТч*= 6000 / 144=41,7 руб.
Норма времени Нвр на консультацию дипломника по экономике:
Нвр *= 2 часа
Затраты на заработную плату консультанту по экономике:
ЗПконс.эк =(ОТч* Нвр *)конс.эк
= 41,7 2 =83,3 руб.
4) Заработная плата консультанта по охране труда и технике
безопасности:
ЗПконс.тб =(ОТч** Нвр **)конс.тб,
(35)
ОТч ** - почасовая оплата труда консультанта по охране труда и
технике безопасности;
Нвр **- норма времени на консультацию дипломника.
Почасовая оплата труда консультанта по охране труда и технике
безопасности:
ОТч**= ЗП(м) конс.тб / Чотр, (36)
ЗП(м) конс.тб - заработная плата консультанта по охране труда
и безопасности, руб./мес.;
Чотр - число отработанных за месяц часов:
Чотр = Ч(н) отр n, (37)
Ч(н) отр - число отработанных часов в неделю; n - число недель в месяце.
Ч(н) отр = 36 часов (при шестичасовом рабочем дне и
шестидневной рабочей неделе)
n = 4
Чотр =36 4= 144 часа
ЗП(м) конс.тб = 7000 руб.
ОТч**= 7000 / 144=48,6 руб.
Норма времени Нвр ** на консультацию дипломника по охране
труда и технике безопасности: Нвр ** = 1,5 часа.
Затраты на заработную плату консультанту по охране труда и технике
безопасности:
ЗПконс.тб =(ОТч** Нвр **)конс.тб
= 48,6 l,5 =
72,9 руб.
Следовательно, затраты на заработную плату руководителю дипломной работы
и консультантам составляют:
ЗПпр = ЗПрук +ЗПконс.экз +ЗПконс.тб
=1800 + 83,3 + 79,9 = 1963,2 руб.
. Единый социальный налог
Единый социальный налог составляет 26 % от затрат на заработную плату
студенту и преподавателям:
ЕСН = (ЗПст + ЗПпр) 0,26 (38)
ЕСН = (4500 + 1963,2) 0,26 = 6463,2 0,26 = 1680,4 руб.
. Накладные расходы
Накладные расходы составляют 110% от затрат на заработную плату студенту
и преподавателям с отчислением на социальное страхование:
Рн = (ЗПст+ЗПпр+ЕСН) 1,10
Рн = (4500+1963,2+1680,4) 1,1 =8143,6 1,1 =
8957,99 руб.
Табл. 3.8 "Сводная таблица затрат на разработку программного
продукта"
|
№ п/п
|
Наименование затрат
|
Величина затрат в
|
|
|
Руб./год
|
%
|
|
1
|
Затраты на программное
обеспечение
|
1200,00
|
4,359
|
|
2
|
Затраты на эксплуатацию
оборудования (микроЭВМ)
|
9600,00
|
34,877
|
|
3
|
Заработная плата
исполнителя
|
4500,00
|
16,3487
|
|
4
|
Заработная плата
руководителя и консультантов по экономике и охране труда
|
1963,2
|
6,75
|
|
5
|
Единый социальный налог
|
1680,4
|
5,95
|
|
6
|
Накладные расходы
|
8957,99
|
31,72
|
|
Итого:
|
27901,59
|
100
|
3.2 Расчет
затрат на эксплуатацию программного продукта
Затраты на эксплуатацию оборудования (микроЭВМ), включая обучение на
использование программы
Зэкн = П К Кn, (39)
П - стоимость эксплуатации ЭВМ в 1 ч. (включая обслуживание, наладку,
потребляемую энергию и т.д.), руб./час.;
К - общее количество часов эксплуатации ЭВМ, час/уч.год;
Кn - общее количество компьютеров, шт.
К = Кч Кн (40)
Кч - количество рабочих часов в день;
Кн - количество рабочих дней;
часа в день, 140 дней:
К= 8 140=1120 час/год
Кn = 1 шт.
П=40 руб./час.
Зэкн = 40 1120 1 = 44800 руб./год.
Расчет фонда
заработной платы
В фонд заработной платы при внедрении проекта входят заработная плата
администратора и преподавателя (ассистента).
ЗПгод = ЗПгод.преп + ЗПгод.адм., (41)
ЗПгод.преп - годовая величина затрат на заработную плату
преподавателю;
ЗПгод.адм. - годовая величина затрат на заработную плату
администратору.
ЗПгод.преп =ЗП(м) .преп n, (42)
ЗП(м) преп - заработная плата преподавателя в месяц;
n -
число месяцев в году.
ЗП(м) преп =6000 руб.
ЗПгод.преп =6000 12 = 72000 руб.
ЗПгод.адм. = ЗП(м) адм. n m,
ЗП(м) адм. - заработная плата администратора в месяц;
n -
количество месяцев в году.
m -
12% от рабочего времени администрирование
ЗП(м) адм. = 4800 руб.
ЗПгод.адм. = 4800 12 0,12 = 6912,00 руб/год.
Соответственно, фонд заработной платы составляет:
ЗПгод =72000 + 6912 = 78912,00 руб/год.
Единый
социальный налог
Единый социальный налог составляет 26% от затрат на заработную плату:
ЕCH = ЗПгод 0,26
(43)
ЕСН = 78912 0,26= 20517,12 руб.
Накладные
расходы
Накладные расходы составляют 110% от затрат на заработную плату
пользователя с отчислением на социальное страхование:
Рн= (ЗПгод + ECH) 1,1 (44)
Рн= (78912 + 20517,12) 1,1 = 99429,12 1,1 =
109372,032 руб.
Годовые
отчисления на амортизацию
Годовые отчисления на амортизацию составляют 20% от стоимости компьютера
Стоимость ЭВМ составляет 28000 руб.
Количество ЭВМ = 1 шт.
Следовательно, годовые отчисления на амортизацию будут равны:
1 0,2 = 5600 руб.
Табл.3.9 "Сводная таблица затрат на эксплуатацию"
|
№ п/п
|
Наименование затрат
|
Величина затрат в
|
|
|
руб/год
|
%
|
|
1
|
Затраты на эксплуатацию
оборудования (микроЭВМ)
|
44800
|
17,28
|
|
2
|
Фонд заработной платы
|
78912,00
|
30,44
|
|
3
|
Единый социальный налог
|
20517,12
|
7,91
|
|
4
|
Накладные расходы
|
109372,032
|
42,19
|
|
5
|
Годовые амортизационные
отчисления
|
5600,00
|
2,16
|
|
Итого:
|
259201,152
|
100
|
3.3 Вывод
Сумма затрат на разработку программы для дистанционных расчетов составит
27901,59 руб. При вводе в эксплуатации данной информационной системы
эксплуатационные затраты составят 259201,152 руб.
Внедрение данного программного продукта- это качественная замена
исследовательской деятельности человека. Чем вызвана необходимость?
Исследовательская деятельность человека часто связана с поездками для
выполнения каких либо экспериментов или расчетов, что приводит к потери
времени. С экономической точки зрения, в будущем, при введении программы,
экономия рабочего времени может достигнуть 30 %. А экономия затрат на
транспортные расходы до 90 %.
4. Охрана труда и техника безопасности
Данная дипломная работа выполнялась на ПЭВМ КГТУ в здании корпуса
"Д" в учебной лаборатории Д-507а.
.1
Характеристика лаборатории
Лаборатория находится в корпусе Д КГТУ, на 5 этаже, в ней 11 рабочих мест
с компьютерами и 2 преподавательских стола. Общий объем помещения составляет
122,5 м3. Длина помещения составляет 7 м., ширина 5 м., высота 3,5
м.. Объем на одно рабочее место равно 11,14 м3. Согласно нормам одно
рабочее место на человека должно быть не менее 20 м3, это значит,
что наша учебная лаборатория не соответствует этим нормам.
Рис..1. Схема лабораторной комнаты Д-507а
Удельная пожарная нагрузка q, найденная упрощенным методом расчета
параметров пожарной опасности твердых горючих веществ и материалов (пособие по
применению НПБ 105-95 "Определение категорий помещений и зданий по
взрывопожарной и пожарной опасности") составила 257,24 МДж/ м2.
Исходя из номограммы вида G=f(S), где G - количество материала (мебель из
древесины, бумага), S- площадь помещения, учебная лаборатория относится к
категории B3 (q=181-1400МДж/м2), класс пожароопасной зоны П-IIа
(зоны расположенные в помещениях , в которых обращаются твердые горючие
вещества) [7].
.2 Опасные и
вредные факторы
Имеющиеся данные свидетельствуют о том, что пользователи ПЭВМ могут
подвергаться воздействию целого комплекса негативных факторов производственной
среды и трудового процесса. Опасными и вредными факторами при работе с ПЭВМ
являются: электромагнитные поля, статистическое электричество, шум,
недостаточная или нерациональная освещенность, повышенные физические,
статико-динамические нагрузки. При работе с ПЭВМ наиболее часто жалуются на
повышенное зрительное утомление, резь в глазах, боли и неприятные ощущения в
области шеи, затылка, плечного пояса, отмечается общее утомление, раздражение,
возбудимость, нарушение сна. Наиболее характерные жалобы со стороны глаз:
покраснение век и глазных яблок, слезотечение, затуманивание зрения, жжение и
боли в глазах, боли в области лба.
При использовании ПЭВМ возникают рентгеновское, ультрафиолетовое, инфракрасное
и электромагнитное излучения. Величины рентгеновского, ультрафиолетового и
инфракрасного излучений, как правило, не превышают биологически опасный
уровень.
Основную опасность для здоровья пользователей представляет
электромагнитное излучение, создаваемое отклоняющей системой кинескопа
видеомонитора. Имеются многочисленные данные, подтверждающие влияние
электромагнитных полей на живой организм - нервную, эндокринную, иммунную
системы организма.
Установлено, что самая опасная - это низкочастотная составляющая
электромагнитного поля (до 100 Гц), способствующая изменению биохимической
реакции в крови на клеточном уровне. Это приводит к возникновению у человека
симптомов раздражительности, нервного напряжения и стресса, вызывает осложнения
в протекании беременности и увеличение в несколько раз вероятности угрозы
выкидыша.
ПЭВМ являются источниками электростатического поля, возникающего в
результате облучения экрана, видеомонитора потоком заряженных частиц.
Неприятности, вызванные им, связаны с пылью, накапливающейся в
электростатически заряженных экранах, которая летит на пользователя во время
его работы за монитором. Осаждение частиц пыли на поверхности тела может быть
причиной кожных заболеваний и порчи контактных линз.
Таким образом, повсеместное внедрение ПЭВМ, отсутствие должного контроля
за их эксплуатацией, а также проведение недостаточных мер медицинской
профилактики не исключает возможности развития ряда отрицательных состояний у
пользователей данных технических устройств.
.3
Безопасность выполнения работы
Под рабочим местом понимается положение тела при работе расположение
экрана монитора относительно глаз, клавиатуры, поза оператора.
В течение рабочего дня оператор может изменять своё положение. В общем
случае, рабочее место должно обеспечивать возможность занять следующие два
крайних положения.
Первое с выпрямленной спиной, экран монитора находится ниже уровня глаз
под углом порядка 20 при расстояние от экрана до глаз 50см. Второе положение,
откинувшись, при котором центр экрана находится чуть ниже уровня глаз. В обоих
положениях клавиатура и мышь должны быть расположены так, чтобы за ними не
нужно было тянуться или высоко держать руки при работе. Угол между кистями и
плечом при этом порядка 80 - 100°.
Этим требованиям можно удовлетворить использованием кресла с
откидывающейся спинкой, повторяющей форму спины оператора и с регулируемой
высотой. Высота стола, на котором расположен монитор, также должна меняться
хотя бы за счет подкладывания под его ножки предметов.
Согласно ГОСТ 12.1.006-84 "Электромагнитные поля радиочастот",
напряженность электромагнитного поля по электрической составляющей на
расстоянии 50 см от поверхности монитора не превышает допустимого значения
10В/м. Напряженность электромагнитного поля для взрослого пользователя не превышает
20кВ/м.
Площадь на одно рабочее место с ЭВМ составляет 6,3 м2 (должно
быть более 6 м2).
Расстояние между рабочими столами с видеомониторами 1,2 м (должно быть
1,2 м), а расстояние между боковыми поверхностями видеомониторов более 2,15 м
(должно быть 2 м). Высота рабочего стола порядка 700 мм.
В данном помещении используются мониторы SAMSUNG SyncMaster 793df с
диагональю 17".
Работа за компьютером связана со зрительными нагрузками, нагрузками на
спину, плечи, поясницу, область шеи, в результате чего могут развиться
различные виды недомоганий:
· головная боль;
· резь в глазах, быстрая утомляемость;
· боль в спине, плечах, в области шеи и т.д.
Потому соблюдается режим работы с обязательными перерывами. Наиболее
предпочтителен такой режим: 45 минут работы, 15 минут перерыв. При этом в
течение восьми часового рабочего дня общее время пребывания за компьютером не
должно превышать 5-6 часов. Во время перерывов оператор может выполнять работу
не связанную с напряжением зрения.
Для уменьшения зрительной нагрузки рекомендуется:
· принудительное частое моргание;
· отвлечение внимания через определённые промежутки времени на
другой объект;
· сокращение длительности зрительной работы за счёт
изготовления твёрдых копий документов и работы уже с ними.
4.4
Микроклимат
Одним из условий здорового и высокопроизводительного труда является
обеспечение чистоты воздуха и нормальных метеорологических условий в рабочих
помещениях. Метеорологические условия для рабочей зоны производственного
помещения регламентируется ГОСТ 12.1.005-88 "Общие санитарно-гигиенические
требования к воздуху рабочей зоны". Этот ГОСТ устанавливает оптимальные
условия и допустимые климатические условия в зависимости от характера
производственного помещения, времени года и категории выполняемой работы. Помещение,
в котором производилась разработка программного обеспечения, относится к
лаборатории. В соответствии с ПУЭ помещение лаборатории относится к I классу
без повышенной опасности (сухие, беспыльные помещения с нормальной температурой
воздуха и изолирующими деревянными полами). Категория работ - 1б -
энергозатраты 120-150 ккал/ч (140-174 Вт). К категории 1б относятся работы,
производимые сидя, стоя или связанные с ходьбой и сопровождающиеся некоторым
физическим напряжением [7]. Группа трудовой деятельности - А (считывание
информации с экрана, но не более 20000 знаков).
Таблица 4.1. Оптимальные нормы микроклимата
|
Период года
|
Температура воздуха, не
более °С
|
Относительная влажность
воздуха, %
|
Скорость движения воздуха,
м/с
|
|
Холодный
|
21-23
|
40-60
|
0,1
|
|
Теплый
|
22-24
|
40-60
|
0,1
|
Таблица 4.2. Допустимые нормы микроклимата
|
Период года
|
Температура воздуха, не
более °С
|
Относительная влажность
воздуха, %
|
Скорость движения воздуха,
не более м/с
|
|
Холодный
|
19-24
|
15-75
|
0,2
|
|
Теплый
|
20-28
|
15-75
|
0,1-0,3
|
Предусмотрены оптимальные параметры микроклимата.
.5 Вентиляция
и отопление
Для поддержания заданных значений температуры и влажности в лабораторном
помещении применяются кондиционирование и естественная вентиляция.
Кондиционирование воздуха обеспечивает автоматическое поддержание
параметров микроклимата в необходимых пределах в течение всех сезонов года,
очистку воздуха от пыли, создание небольшого избыточного давления в чистых
помещениях для исключения поступления неочищенного воздуха. Рекомендуемая
интенсивность вентиляции для помещений с ЭВМ составляет 0,5-1 куб. м. свежего
воздуха в минуту на каждый квадратный метр пола. В данной лаборатории
применяется кондиционер МЭТЗ.БК-1500..
Помимо этого воздух подается и удаляется из помещения через форточки,
окна, открываемые без всякой системы. Имеются вентиляционные каналы [8].
Объем помещения - 122,5 м3
Количество рабочих мест - 11
Объем на одно рабочее место -11,14м3
Лабораторное помещение оборудовано системой центрального отопления,
теплоносителем является вода, t=80°C.
4.6 Освещение
Экран монитора - источник света. Поэтому необходимо организовать
освещение и расположить его так, чтобы в поле зрения оператора не было других
более ярких источников света, а также освещённость экрана не увеличилась за
счет какого-то постороннего источника света, например лампы на потолке или
солнечного света.
Согласно СНиП 23-05-95 "Естественное и искусственное освещение"
работа оператора на ПЭВМ по характеру зрительной работы относится к 4-му
разряду, подразряду "в":
· средняя точность;
· наименьший размер объектов различения 0,5-1 мм;
· фон светлый;
· контраст объекта различения с фоном средний;
· норма освещенности Е=200лк;
· норма КЕО=1,5%
· местоположение города относится к III световому поясу [9].
Для освещения помещения используется как боковое естественное, так и
искусственное общее освещение.
Боковое
естественное освещение
Естественное освещение характерно тем, что создаваемая в помещении
освещенность изменяется в чрезвычайно широких пределах. Эти изменения
обуславливаются временем дня, временем года, метеорологическими факторами:
состоянием облачности и отражающими свойствами земного покрова. Поэтому
характеризовать естественное освещение абсолютным значением на рабочем месте не
представляется возможным.
Расчет производится согласно СНиП 23-05-95. Помещение имеет размеры:
длина -7 м; ширина -5 м; высота - 3,5м.
Освещение боковое естественное, одностороннее, остекление вертикальное,
рамы деревянные двойные. В лаборатории два окна размером 1,7х2,2м, площадь
световых проемов составляет 7,48 м2 , а расчетное значение площади
световых проемов 15,6 м2 (т.е. 15,6>7,48), что не соответствует
нормам естественного освещения помещения, поэтому предусмотрено применение
искусственного освещения.
Искусственное
общее освещение
Искусственное освещение должно обеспечивать освещенность на рабочих
местах в соответствии с требованиями СНиП 23-05-95. Для освещения применяются
люминесцентные лампы.
В лаборатории Д-507а предусмотрено искусственное общее освещение. Он
создается светильником ПВЛМ - подвесной пылеводозащищенный светильник с
люминесцентными лампами ЛД-40 (значение светового потока равно 2340 лм., в
светильнике две лампы). Количество светильников 6шт. Помещение по задачам
зрительной работы относится к 1 группе [9].
Исходя из расчета искусственного освещения методом коэффициента
использования светового потока, необходимый световой поток ламп равен 2048 лм.
Для создания заданной освещенности необходимы люминесцентные лампы типа ЛДЦ-40,
мощностью 40 Вт.
4.7 Шум и
вибрация
Уровень шума и уровень вибрации нормируется на рабочих местах согласно
ГОСТу 12.1.003-83 с дополнениями 1991 г. и ГОСТ 12.1.012-90. В помещении
лаборатории уровень звукового давления (50 дБ) не превышает допустимого
значения. Источники вибрации отсутствуют [10].
Таблица 4.3. Допустимые уровни шума и вибрации
|
Рабочие места
|
Уровни звукового давления,
дБ, в октавных полосах со среднегеометрическими частотами в Гц
|
Уровни звука и
эквивалентные уровни звука Дб.
|
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
|
Помещения лабораторий для
теоретических работ и обработки экспертных данных
|
71
|
61
|
54
|
49
|
45
|
42
|
40
|
38
|
50
|
При закрытом кожухе системного блока источник шума на рабочем месте
оператора ЭВМ - это работающий принтер. Уровень шумности зависит от типа
принтера. Как правило, в работе пользователя и программиста необходимость
печати возникает не часто, однако лучше применять более поздние лазерные или
струйные принтеры, шумность которых значительно ниже.
Так как уровень шума не превышает допустимого значения уровня звука (80
дБ), то в данной лаборатории применять какие-либо меры по его снижению нет
необходимости [11].
4.8
Электробезопасность
Лаборатория относится к I классу помещений без повышенной опасности, т.к.
отсутствует химически-активные вредные вещества. Используемая электрическая
сеть - 220В, 50 Гц. Средства защиты обслуживающего персонала:
· защитное заземление (R=4 Ом);
· изоляция токоведущих частей (R = 0,5 MOм);
· электрическое разделение сетей [12].
Электробезопасность достигается применением сетевых фильтров делающих
невозможным касание токоведущих частей.
4.9 Защита от
статического электричества
В соответствии с ГОСТ 12.1.018-93 данная лаборатория принадлежит к классу
Э1 (безискровая электризация, объекты в которых не применяют вещества и
материалы с удельным объемным электрическим сопротивлением более 105Ом∙м).
Во время работы ПЭВМ на поверхности корпуса и монитора происходит
скопление зарядов статического электричества. Основным способом защиты от
статического электричества, является заземление оборудования и приборов.
4.10
Молниезащита
Согласно РД 34.21.122-87 "Инструкция по устройству молниезащиты
зданий и сооружений" здание относится к 3 категории по устройству
молниезащиты, т.к. является административно-учебным. Среднегодовая
продолжительность гроз для г. Казани - 20-40 гроз/ч. Исходя из расчетов,
ожидаемое количество N поражений молнией в год N=0,074 (N<=2), тип зоны
защиты Б. В качестве молниеприемников используется металлическая кровля.
4.11 Пожарная
профилактика и средства пожаротушения
Помещение лаборатории находится на 5 этаже корпуса Д КГТУ, оснащено
мебелью из дерева, пол паркетный, стены оштукатуренные и покрашенные масляной
краской. В помещении находятся электроустановки. Общий объем помещения
составляет 122,5 м3. Объем на одно рабочее место равно 11,14м3.
На основании упрощенного метода расчета параметров пожарной опасности
горючих жидкостей и твердых горючих веществ и материалов (пособие по применению
НПБ 105-95) по взрывопожарной и пожарной опасности лаборатория относится к
категории ВЗ. Класс пожароопасной зоны П-IIа. Степень огнестойкости здания II
[13, 14].
В случае возникновения пожара для тушения предусмотрены огнетушители типа
ОУБ-7. ОУБ-7 углекислотно-бронэтиловый огнетушитель. Предназначен для тушения
небольших очагов горения волокнистых и других твердых материалов,
электроустановок. При загорании электропроводки необходимо немедленно отключить
электропитание. В лаборатории также для пожаротушения имеется песок и
асбестовое одеяло, внутренний противопожарный водопровод. Вокруг здания -
наружный водопровод с гидрантами.
Основной причиной пожара, перегрев частей ЭВМ: монитора, устройств внутри
системного блока, из-за ограничения притока к ним охлаждающего воздуха. Во
избежание этого недопустимо класть какие-либо предметы на монитор, располагать
его и системный блок вблизи стенок или предметов, затрудняющих приток к ним
воздуха [15].
Для обнаружения начальной стадии пожара в лаборатории Д-507а установлены
сигнализаторы.
Таблица 4.4. Класс пожара и рекомендуемые средства тушения пожара (ППБ
01-03)
|
Класс пожара
|
Характеристика горючей
среды или горящего объекта
|
Рекомендуемые средства
тушения
|
|
А
|
Обычные твердые материалы
(дерево, бумага)
|
Все виды средств (прежде
всего вода)
|
|
Е
|
Электроустановки под
напряжением
|
Порошки, АОС, диоксид
углерода
|
4.12
Экологичность выполнения работы
При выполнении работ в лаборатории образуются твердые бытовые отходы,
которые утилизируются на свалку. Хозяйственно-бытовые сточные воды
утилизируются в канализации, а затем попадают на очистные сооружения.
4.13 Расчеты
Расчет
категории пожарной опасности.
Удельная нагрузка q
определяется по формуле:
, МДж/м2, где
i - количество i-го
материала пожарной нагрузки (дерева, бумаги), кг;
Qi- низшая теплота сгорания i-го
материала (дерева, бумаги), МДж/кг;
S -
общая площадь размещения пожарной нагрузки, м2.
=((650* 13,8)+(2,5*13,4))/35=257,24 МДж/м2
Категория пожарной опасности помещения исходя из графика в данном случае
- ВЗ.
Расчет
освещенности помещения
Расчет бокового естественного освещения.
Определим необходимую площадь световых проемов.
Площадь пола помещения S =
35м2.
Нормированное значение коэффициента естественного освещения:
min=Imin∙m∙c, где
min -нормированная минимальная величина коэффициента
естественного освещения для бокового освещения (Imin =1,5%);
m= 1 -
коэффициент светового климата;
c=1-
коэффициент солнечного климата.
н=1,5*1*1=1,5%
Расчет освещения заключается в определении площади световых проемов для
помещения. Расчет ведут по следующей формуле:
,м2, где
- cветовая
характеристика окна, зависит от глубины помещения, выступа окна и соотношения
длины сторон (n0 = 16);
Кзд = 1,0 - коэффициент, учитывающий уменьшение КЕО от затемнения
противостоящим зданием;
К3=1,5 - коэффициент запаса;
to -
общий коэффициент светопропускания:
0=t1∙t2∙t3∙t4, где
t1= 0,8 - учитывает потери света в
материале;
t2 = 0,6 - учитывает потери света в
несущих конструкциях;
t3 = 0,7 - учитывает потери света при
боковом освещении;
t4= 0,8 - учитывает потери света в солнцезащитных
устройствах.
0
= 0,8-0,6-0,7-0,8 = 0,27
1
= 3 - коэффициент, учитывающий повышение КЕО при боковом освещении благодаря
свету, отраженному от внутренних поверхностей;
Sn- площадь пола;
So - площадь световых проемов.
м2
Расчет искусственного общего освещения
Индекс помещения:
= Sn / (h • (А+В)), где
Sn - площадь помещения;
h -
высота подвеса светильников над рабочей поверхностью, м;
А, В - длина и ширина помещения.
= 35 / (2,55 • (7 + 5)) = 1,14
Для рассчитанного индекса помещения находим по таблице коэффициент
использования светового потока |=0.47.
Коэффициент отражения потолка - 70%. Коэффициент отражения стен - 50%.
Принимаем:
Е = 200- нормированная освещенность [лк];
K =
1,5 - коэффициент запаса;
N= 12
- число ламп;
Поправочный коэффициент светильника -это отношение средней освещенности к
минимальной:
= Ecp/Emin= 1,1
Найдем световой поток.
, где
- нормированная освещенность, лк;
S -
площадь помещения, м;
К - коэффициент запаса;
Z -
поправочный коэффициент светильника;
N -
количество светильников;
- коэффициент использования светового потока.
л
= (200*35*1,5*1,1)/(12*0,47)=2048 лм
Расчет
молниезащиты
Ожидаемое количество N поражений молнией в год:
= ((S + 6h)(L+ 6h) - 7,7h 2)n • 10 -6, где
- высота здания или сооружения, м;
S, L - ширина и длина здания, м;
n -
удельная плотность ударов молний в землю, 1/км2 год (для Казани n=2).
= ((20+6*18)(200+6*18)-7.7*18 2)2*10 -6=0,074
5. Патентная часть
Для проведения патентных исследований определяется предмет поиска по теме
дипломного проекта (работы), подлежащей исследованию.
Предмет поиска: "Компьютерная программа"
Поиск проводится по отечественному патентному фонду, исходя из наличия
фонда в библиотеке КГТУ и национальной библиотеке РТ.
Глубина поиска - не менее 5 лет, начиная с текущего года и вглубь без
пробелов.
Источником информации об отечественных изобретениях является официальный
бюллетень РФ "Изобретения. Полезные модели" и информационно-поисковая
система Интернет сайта www.fips.ru.
Классификационные индексы предмета поиска определяются по Международной
Патентной Классификации МПК:
G06F13/00, G06F17/30, H04N7/32, H04N1/40, G05B23/00, G11B20/10, G06F15/00, G06F13/14, G06F11/00,
H04N1/00, G06T7/00.
Целью патентных исследований является установление уровня развития
техники и анализ применимости прогрессивности решений в дипломном проекте. Для
составления полного списка изобретений, имеющих отношение к теме поиска,
используются годовыми систематическими указателями к официальному бюллетеню.
Номера охранных документов, имеющих отношение к теме поиска, заносятся в
таблицу.
Список охранных документов
|
Индекс МПК (51)
|
№ охранных документов (11)
или (21)
|
Страна выдачи патента
|
Название изобретения (54)
|
|
G06F13/00
|
2348969
|
2009.03.10
|
РФ
|
Устройство и способ
обработки информации и компьютерная программа
|
|
G06F17/30
|
2344474
|
2009.01.20
|
РФ
|
Устройство вычисления
подобия и программа вычисления подобия
|
|
H04N7/32
|
2341036
|
2008.12.10
|
РФ
|
Устройство обработки сжатия
изображения, способ обработки сжатия изображения и программа обработки сжатия
изображения
|
|
H04N1/40
|
2338330
|
2008.11.10
|
РФ
|
Устройство обработки
изображения, способ обработки изображения и компьютерная программа
|
|
G06F13/00
|
2326428
|
2008.06.10
|
|
Система обеспечения сайта
портала и сервер, способ, программа, используемые в системе
|
|
G11B20/10
|
2324987
|
2008.05.20
|
|
Устройство и способ
отображения мультимедийных данных, объединенных с текстом, и носитель записи,
содержащий программу для выполнения этого способа
|
|
G05B23/00
|
2300795
|
2007.06.10
|
РФ
|
Устройство и способ для
контроля управляющей программы вычислителя
|
|
G06F13/00
|
2295755
|
2007.03.20
|
РФ
|
Система управления сетью,
способ отображения и программа
|
|
H04N1/00
|
2293446
|
2007.02.1
|
РФ
|
Устройство обработки
изображений, способ управления данным устройством и его управляющая программа
|
|
G06F13/00
|
2289157
|
2006.12.10
|
РФ
|
Способ и система
распределенной разработки программы для программируемого портативного
носителя информации
|
|
G06F13/00
|
2280274
|
2006.07.20
|
РФ
|
Устройство обработки
информации, способ обработки информации, устройство распределения содержания,
способ распределения содержания и компьютерная программа
|
|
G06F15/00
|
2276400
|
2006.05.109
|
РФ
|
Способ использования
сервера, устройство для управления резервированием сервера и средство хранения
программы
|
|
G06F11/00
|
2254608
|
2005.06.20
|
РФ
|
Способ защиты хода
выполнения программы
|
|
G06F13/00
|
2231115
|
2004.06.20
|
РФ
|
Способ и устройство для
управления доступом к интернету в компьютерной системе и считываемый
компьютером носитель информации для хранения компьютерной программы
|
|
G06F13/14
|
2226711
|
2004.04.10
|
РФ
|
Вычислительная система и
способ оптимального управления хранением и передачей компьютерных программ в
вычислительной сети
|
|
G06T7/00
|
2225034
|
2004.02.27
|
РФ
|
Способ и устройство,
компьютерная программа, компьютерная система и считываемая компьютером память
для представления и поиска объекта в изображении
|
|
G06F12/14
|
2202122
|
2001.01.03
|
РФ
|
Система контроля доступа к
запускаемым процессам (программам)
|
Для разработки программы наиболее подходят следующие изобретения:
(11) 2348969
(22) 2003.12.16
(72) МОРИТА Тосихиро (JP), ТАКАКУ Ёсиюки (JP), КИККАВА Норифуми (JP),
ТАНАКА Ёсики (JP),
(73) СОНИ КОРПОРЕЙШН (JP)
(54) УСТРОЙСТВО И СПОСОБ ОБРАБОТКИ ИНФОРМАЦИИ И КОМПЬЮТЕРНАЯ ПРОГРАММА
(56) JP 2002-217894 А, 02.08.2002. JP 2002-251350 А, 06.09.2002. JP
2002-351759 А, 06.12.2002. RU 2195083 С2, 20.12.2002.
(57) Изобретение относится к устройствам и способам обработки информации.
Техническим результатом является обеспечение возможности клиенту получать
информацию схемы данных исходного содержания, содержащегося на сервере, а также
обеспечение воспроизведения данных с высоким качеством. Информация свойства,
составляющая мета информацию, соответствующую информации атрибута
ассоциированного содержания, содержит информацию схемы данных для исходного
содержания, содержащегося на сервере, такую как информация о формате файла,
информация кодека, предоставляющая схему кодирования данных, и информация о
разрешающей способности. В ответ на запрос на получение информации содержания
от клиент, генерируют и передают клиенту информацию содержания, включающую
информацию схемы данных для исходного содержания. Эта структура позволяет
клиенту выводить запрос на передачу содержания , в котором оптимальная схема
данных определена на основе схемы данных исходного содержания. 4 н. и 22 з.п.
ф-лы, 14 ил. .
(11) 2231115
(22) 2001.03.23
(72) ДОУГУ Тосио (JP), ТАКАХАСИ Нориюки (JP)
(73) ДИДЖИТАЛ АРТС ИНК. (JP)
(74) Кузнецов Юрий Дмитриевич
(54) СПОСОБ И УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ДОСТУПОМ К ИНТЕРНЕТУ В
КОМПЬЮТЕРНОЙ СИСТЕМЕ И СЧИТЫВАЕМЫЙ КОМПЬЮТЕРОМ НОСИТЕЛЬ ИНФОРМАЦИИ ДЛЯ ХРАНЕНИЯ
КОМПЬЮТЕРНОЙ ПРОГРАММЫ
(56) JP 11-306113 A, 05.11.1999. JP 9-26975 A, 28.01.1997. US
5987611 A, 16.11.1999. НОРЕНКОВ И.П. и др. Телекоммуникационные технологии и
сети. - М.: МГТУ им. Н.Э. Баумана, 1998.
О'ДОННЕЛ Д., ЛЭДД Э. Microsoft Internet Explorer 3 в подлиннике: пер. с
англ. - СПб.: BHV-Санкт- Петербург, 1997.
(57) Изобретение относится к способу и устройству для управления
просмотром интернет-сайтов. Технический результат заключается в создании
способа и устройства, позволяющих минимизировать время, необходимое для
проверки информации или информационного наполнения интернет-сайтов перед
отображением на экране дисплея. Настоящее изобретение предусматривает базу данных
для хранения полезных ключевых слов. Когда полезное ключевое слово входит в
состав информационного наполнения или информации из Интернета, пользователю
разрешается просматривать это(эту) информационное наполнение (информацию) даже,
если оно(она) содержит запрещенное ключевое слово. 3 с. и 11 з.п. ф-лы, 5 ил.
(11) 2226711
(22) 1998.07.28
(72) ФАЙНБЕРГ Майкл А. (US), ФАЙНБЕРГ Мэттью А. (US)
(73) КАТАРОН ПРОДАКШНЗ, ИНК. (US)
(74) Кузнецов Юрий Дмитриевич
(54) ВЫЧИСЛИТЕЛЬНАЯ СИСТЕМА И СПОСОБ ОПТИМАЛЬНОГО УПРАВЛЕНИЯ ХРАНЕНИЕМ И
ПЕРЕДАЧЕЙ КОМПЬЮТЕРНЫХ ПРОГРАММ В ВЫЧИСЛИТЕЛЬНОЙ СЕТИ
(56) JP 04-336354 А, 24.11.1992. RU 2058041 C1, 10.04.1996. JP
02-002442 А, 08.01.1990. ЕР 0449449 А1, 12.05.1993. US 5297285 А, 22.03.1994.
(57) Изобретение относится к вычислениям и обмену информацией в
вычислительной сети. Его использование для управления хранением и передачей
компьютерных программ между вычислительными машинами в сети позволяет
обеспечить технический результат в виде упрощения интерактивного
программирования в сети. Этот технический результат достигается благодаря тому,
что вычислительная система содержит схемы цифровой обработки, энергонезависимую
память для хранения общих операционных систем и прикладной программы в виде
множества взаимодействующих программных модулей, канал связи и средство обмена
программными модулями для выборки одного программного модуля и пересылки его в
удаленную вычислительную машину в ответ на ее запрос. При этом сохраняют в
энергонезависимой памяти первой вычислительной машины прикладную программу в
виде множества взаимодействующих отдельных независимых выполняемых машиной
программных модулей, в ответ на запрос от второй вычислительной машины,
переданный по сетевому каналу связи, выбирают из памяти только один избранный
программный модуль из выполняемых машиной программных модулей и пересылают
упомянутый один избранный выполняемый машиной программный модуль второй
вычислительной машине по сетевому каналу связи. 6 с. и 30 з.п. ф-лы, 29 ил., 16
табл.
(11) 2225034
(22) 2000.07.03
(72) БОБЕР Мирослав З. (GB)
(73) МИЦУБИСИ ДЕНКИ КАБУСИКИ КАЙСЯ (JP)
(74) Кузнецов Юрий Дмитриевич
(54) СПОСОБ И УСТРОЙСТВО, КОМПЬЮТЕРНАЯ ПРОГРАММА, КОМПЬЮТЕРНАЯ СИСТЕМА И
СЧИТЫВАЕМАЯ КОМПЬЮТЕРОМ ПАМЯТЬ ДЛЯ ПРЕДСТАВЛЕНИЯ И ПОИСКА ОБЪЕКТА В ИЗОБРАЖЕНИИ
(56) RU 2050594 C1, 20.12.1995. JP
06-309465 А, 04.11.1994. JP
10-055447 А, 24.02.1998. GB
2281467 A, 01.03.1995. WO 91/14234 А1, 19.09.1991. ЕР 0437273
А2, 17.07.1991.
(57) Изобретение относится к представлению объекта, появляющегося в
видеоизображении. Его использование для поиска объекта в изображении,
хранящемся в мультимедийной базе данных, позволяет обеспечить технический
результат в виде снижения сложности процедуры поиска и отождествления объекта.
Этот технический результат достигается в способе представления объекта, появляющегося
в изображении, путем обработки сигналов, соответствующих изображению, в котором
на основе упомянутых сигналов получают множество значений координат для пиков
контура объекта в масштабируемом пространстве кривизны и применяют
масштабирующее или нелинейное преобразование к значениям координат, чтобы
получить представление контура. При поиске вводят запрос в виде двумерного
контура, получают представление этого контура, а затем и представление объекта
в хранимых изображениях с использованием способа представления объекта,
появляющегося в изображении, сравнивают это представление в виде запроса с
каждым представлением для хранимого объекта, выбирают и отображают на дисплее
по меньшей мере один результат, соответствующий изображению, содержащему объект,
для которого сравнение указывает степень подобия между объектом в виде запроса
и объектом. 4 с. и 13 з.п. ф-лы, 2 табл., 8 ил.
(11) 2202122
(22) 2001.01.03
(72) Щеглов А.Ю.
(73) Щеглов Андрей Юрьевич
(54) СИСТЕМА КОНТРОЛЯ ДОСТУПА К ЗАПУСКАЕМЫМ ПРОЦЕССАМ (ПРОГРАММАМ)
(56) RU 2145727 C1, 20.02.2000. RU 2137185 C1, 10.09.1999. RU
2154855 C1, 20.08.2000. US 6073129 A, 06.06.2000. US 5566326 A, 15.10.1996.
(57) Изобретение относится к вычислительной технике, а именно к
информационным вычислительным системам и сетям, и может быть использовано для
обеспечения замкнутости программной среды на рабочих станциях, функциональных и
информационных серверах. Техническим результатом является повышение уровня
защищенности рабочих станций, функциональных и информационных серверов за счет
эффективного противодействия запуску деструктивных процессов (программ) и
контроля доступа пользователей к запускаемым процессам. Для этого система
содержит блок обеспечения целостности по находящимся в системе процессам, блок
авторизации пользователя при входе в систему, блок авторизации при запуске
процесса, блок контроля полного пути запущенного процесса, блок памяти имени и
полного пути запускаемых процессов, блок разграничения доступа к каталогам и
файлам, блок разграничения доступа к процессам, блок разграничения доступа к
процессам с авторизацией, блок формирования завершения процесса. 2 ил.
Вывод
Патентные исследования по фонду изобретений показали, что тема
разрабатывалась, однако внимание разработчиков к исследуемой теме неравномерно
по годам. Пик изобретательской активности приходится на 2008 год.
Для анализа обработано 5 изобретений, имеющих непосредственное отношение
к исследуемой теме. В них разработаны компьютерные программы, при этом решаются
задачи автоматизации путем выполнения этих программ.
В изобретении 2348969 разработано устройство и способ обработки
информации и компьютерная программа.
Изобретение обеспечивает возможность клиенту получать информацию схемы
данных исходного содержания, содержащегося на сервере, а также обеспечение
воспроизведения данных с высоким качеством.
В изобретении 2231115 разработан способ и устройство для управления
доступом к интернет в компьютерной системе и считываемый компьютером носитель
информации для хранения компьютерной программы. Изобретение позволяет создать
способ и устройство, позволяющих минимизировать время, необходимое для проверки
информации или информационного наполнения интернет-сайтов перед отображением на
экране дисплея.
В изобретении 2226711 разработано вычислительная система и способ
оптимального управления хранением и передачей компьютерных программ в
вычислительной сети.
Изобретение позволяет управлять хранением и передачей компьютерных
программ между вычислительными машинами в сети позволяя обеспечить технический
результат в виде упрощения интерактивного программирования в сети.
В изобретении 2225034 разработан способ и устройство, компьютерная
программа, компьютерная система и считываемая компьютером память для
представления и поиска объекта в изображении. Изобретение может использоваться
для поиска объекта в изображении, хранящемся в мультимедийной базе данных,
позволяет обеспечить технический результат в виде снижения сложности процедуры
поиска и отождествления объекта.
В изобретении 2202122 разработана система контроля доступа к запускаемым
процессам (программ).
Изобретение может использоваться для повышения уровня защищенности
рабочих станций, функциональных и информационных серверов за счет эффективного
противодействия запуску деструктивных процессов (программ) и контроля доступа
пользователей к запускаемым процессам.
В данной работе не используются ни одно из этих изобретений, т.к. не
удовлетворяют потребностям системы.
Заключение
Таким образом, в данной работе мы рассмотрели существующие системы управления сайтом (CMS), такие как
OpenCMS 5.0, ObjectiveSite, NauSite, MySITE, Content Master 2.5, CimWebCenter, Битрикс: Управление сайтом, Автор, MagicSite, Php-Nuke. Из всего этого множества CMS была выбрана PHP-Nuke.
Обосновать выбор можно тем, что данная система использует базис из
PHP+MySQL, очень часто в качестве сервера используется сервер Apache. Множество
модулей объединяют в себе JavaScript, Java, Flash и даже звуковые файлы,
потоковое видео.Nuke создан в соответствии с W3C, и поддерживает таблицы стиля.
Пользователю необходимо только придерживаться стандарта при изменении графики
или создания новых элементов.
Главные особенности PHP-Nuke: администрирование через специальный
интерфейс, обзоры, управление главной страницей (выводится по умолчанию), сбор
статистики, возможность настройки под каждого посетителя, менеджер тем для
зарегистрированных пользователей, дружественный административный интерфейс с
графическим менеджером, для редактирования статей, комментариев, объединенная
система баннеров, backend/headlines поколение (RSS/RDF формат), и другие
полезные и нужные функции.
Также были рассмотрены системы регистрации и отслеживания ошибок (bugtracking systems): Mantis, ITracker, Bugzilla, Atlassian JIRA,
Anthill, Issue-Tracker, Codestriker, CUT.
После проведённого анализа систем отслеживания ошибок (bugtracking systems), выбрали Mantis, т.к. данная система написана на языке программирования PHP с использованием MySQL, Работа с
багтрекером возможна при использовании любого браузера поддерживающего стандарт
XHTML 1.0. Это удобная система, которая очень быстро и надежно работает. У нее
есть русификатор. PHP-Nuke и Mantis
можно интегрировать друг с другом.
Был создан сайт http://www.senet.ru.
Сайт создавался на основе CMS
системы PHP-Nuke. Изменения в PHP-Nuke
осуществлялись c учётом удобства
пользования сайтом: вносились изменения в код для смены интерфейса и
функциональных способностей системы. Для сайта использовалась тема Sand Joney.
Проведена интеграции системы регистрации и отслеживания ошибок Mantis с сайтом http://www.senet.ru в качестве модуля. Самой трудоёмкой и кропотливой частью
работы по интеграции явилось приведение программного интерфейса Mantis к стандартному программному
интерфейсу сайта SENET. Это
потребовало переписи всего кода программы Mantis.
Список использованных источников
1.
Гилмор В. PHP4 учебный курс/ В. Гилмор. - СПб.:
Питер, 2003. - 352 с.: ил.
2.
Дронов В.А.
JavaScript в Web-дизайне/ В.А. Дронов. - СПб.: Питер, 2001. - 127 с.: ил.
3.
Матросов А.В.
HTML 4.0/ А.В. Матросов, А.О. Сергеев, М.П. Чаунин. - СПб.: Питер, 1999. - 224
с.: ил.
4.
Айзекс С. Dynamic
HTML/ С. Айзекс. - СПб.: Питер, 2001. - 367 с.: ил.
5.
Шапошников И.
Профессиональное PHP программирование/ И. Шапошников. - СПб.: Питер, 2007. -
192 c.
6.
Фролов А.
Практика применения PHP, Apache и MySQL для активных web-сайтов/ Г. Фролов. - М.: Издательско-торговый дом
"Русская Редакция", 2002. - 576 с.: ил.
7.
ГОСТ 12.1.005-88.
Воздух рабочей зоны. Общие санитарно- гигиенические требования к воздуху
рабочей зоны. - Взамен ГОСТ 12.1.005-76; введ. 1989-01-01. - М.: Изд-во
стандартов, 1989. - 47 с.
8.
СНиП 2.04.05-91.
Отопление, вентиляция и кондиционирование / Минстрой России. - М.: ГПЦПП, 1996.
- 66 с.
9.
СНиП 23-05-95.
Естественное и искусственное освещение / Минстрой России. - М.: ГПЦПП, 1996. -
35 с.
10.ГОСТ 12.1.003-83. Шум. - Взамен ГОСТ 12.1.003-76;
введ. 1984-07-01. - М.: Изд-во стандартов, 1984. - 13 с.
11.СН 2.2.4/2.1.8.562-96. Шум на рабочих местах в
помещениях жилых, общественных зданий и на территориях жилой застройки. - М.:
ГССЭНРФ, 1996. - 7 с.
12.ПУЭ. Правила электроустановок / Минтопэнерго. - М.:
Госэнергонадзор России, 1999. - 288 с.
13.НПБ 105-95. Определение категорий помещений и зданий
по взрывопожарной и пожарной опасности. - М.: ГУГПС МВД России, 1996. - 23 с.
14.СНиП 21-01-97. Категорирование помещений по степени
огнестойкости / Минстрой России. - М.:ГПЦПП, 1997. - 40 с.
15.ГОСТ 12.1.018-93. Пожаровзрывобезопасность
статического электри-чества. - Взамен ГОСТ 12.1.018-86; введ. 1995-01-01. - М.:
Изд-во стандартов, 1995. - 3 с.
