Электрический ток как самый опасный фактор воздействия на человека
РОСЖЕЛДОР
Федеральное государственное бюджетное
образовательное учреждение Высшего профессионального образования
"Ростовский государственный
университет путей сообщения"
(ФГБОУ ВПО РГУПС)
Кафедра "БЖД"
Контрольная работа
по дисциплине:
"Безопасность
жизнедеятельности"
Содержание
1. Описать действие электрического тока на организм человека
2. Рассмотреть факторы, определяющие исход поражения электрическим
током
Влияния частоты на организм человека
Продолжительность действия тока
Путь протекания тока
Состояние человеческого организма
3. Допустимые уровни напряжений прикосновения и токов по ГОСТ
12.1.038-82

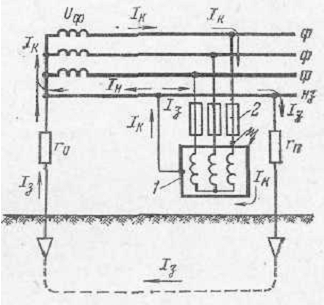

4. Схема, назначение, принцип действия и область применения
защитного зануления. Пояснить необходимость повторного заземления нулевого
провода
Назначение повторного заземления нулевого провода
5. Задача
Список используемой литературы
1. Описать
действие электрического тока на организм человека
Электрический ток является самым опасным факторам воздействия
на человека. Человек лишён возможности заранее обнаружить с помощью своих
органов чувств поражение электрическим током. Так как организм человека состоит
из большого количества жидкости и солей, то действия электрического тока носит
разносторонний характер а в некоторых случаях возможен быть и летальным.
Последствия электрического тока на организм зависят от многих
факторов:
от рода и величины протекающего тока, переменный или
постоянный ток.
время и продолжительность воздействия на организм.
места соприкосновения или пути протекания.
от физического и психологического состояния человека.
Человеческий организм способен почувствовать действия
электрического тока величиной в 1мА. При повышении тока от 1 до 15 мА, в
человеческом организме происходят болезненные сокращения мышц, появляются судорги.
В последствии человек не в состоянии самостоятельно контролировать свою
мышечную систему, тем самым не может разорвать контакт с источником тока. Этот
ток называется не отпускаемым.
Ток более 25 мА приводит к параличу мышц и органов дыхания.
При длительном контакте с источником тока человек может просто задохнутся. А
при увеличении тока возникает фибрилляция сердца.
Электрический ток протекая через организм человека оказывает
на него три вида воздействия:
термическое, появление на теле ожогов разных форм,
обусловлено это тем что протекании по организму сопровождается выделением
тепла. А это в свою очередь приводит к повышению температуры на отдельных
участках тела.
электролитическое, проявляется это в расщеплении крови, тем
самым вызывая существенные изменения её физико-химического состава.
биологическое, нарушения нормальной работы мышечной системы.
Возникают не произвольные судорожные сокращения мышц, такое влияние опасно на
органы дыхания и кровообращения, как сердце и легкие. Всё это может привести к
нарушению нормальной работы органов и к абсолютному прекращению их
функциональности.
Факторы поражения электрического тока на человека являются:
Электрические травмы - местное повреждения тканей организма
человека, в результате воздействия на него электрического тока или электро
дуги. Тем самым образует ожог тканей. Ожоги делятся на четыре степени:
. Покраснение кожи и незначительная боль.
. Появление волдырей на покрасневшей воспалённой коже.
. Омертвление всей толщи кожи.
. Обугливание кожи и мышечных тканей.
Тяжесть повреждения организма при ожогах обуславливается не
столько степенью, а площадью поражённой ожогом поверхности тела.
Электрические знаки - возникают на теле человека при
соприкосновении с токоведущими частями. Оставляя после себя припухлости круглой
или овальной формы края, которые очёртаны белой или серой каймой. Кожа
затвердевает в виде мозоли и становится желтовато серого цвета, как правило
безболезненно. Со временем омертвевший слой кожи сходит самостоятельно.
Металлизация кожи - это поверхностное проникновения в верхний
слой мягких тканей мельчайших частиц металла расплавляющегося под действием
электрической дуги. Повреждённые участки имеют жёсткую шероховатую поверхность.
Кожа в этом месте становится болезненной так как человек испытывает неприятное
ощущения от присутствия инородных тел (частиц). Исход поражения зависит от
площади поражённой поверхности. Со временем больная кожа сходит.
Электроофтальмия - воспаление наружных оболочек глаз
вызванных под действием ультрафиолетовых лучей, создаваемой электрической
дугой, развивается через 4-8 часов после ультрафиолетового облучения. Имеет
место покраснения и воспаления кожи и слизистых оболочек век, слезотечение.
Механические повреждения - проявляются под действием
электрического тока, непроизвольным судорожным сокращениям мышц. Это может
привести к разрыву кожи, кровеносных сосудов, нервных тканей и мышц.
электрический ток защитное зануление
2.
Рассмотреть факторы, определяющие исход поражения электрическим током
Действие электрического тока на организм
человека не однозначно и проявляется весьма разнообразно. Объясняется это тем,
что на исход поражения электрическим током влияют различные факторы, основными
из которых следует считать путь тока по которому он течёт в теле человека, род
тока (постоянный или переменный), частота, продолжительность действия тока,
состояние человеческого организма, условия внешней среды, величина тока.
Характер воздействия постоянного и переменного тока на
организм человека различный главным образом при напряжениях до 500 В.
При постоянном токе частицы внутриклеточного вещества
расщепляются на ионы противоположных знаков, которые устремляются к внешним
оболочкам клетки. Это смещение ионов, естественно, нарушает в какой-то мере
нормальное функционирование клеток. Однако происходит это возмущение очень
кратковременно, только в момент приложения к телу человека и в момент снятия
напряжения.
При переменном токе такие возмущения внутри клеток происходят
непрерывно в каждом полупериоде изменения тока, поэтому ощущения человека
выражены значительно более резко.
Эквивалентные по своей опасности напряжения постоянного и
переменного тока
В постоянного тока=50 В переменного тока
Меньшая опасность постоянного тока
обусловлена тем, что при постоянном токе электрическое сопротивление тела
человека больше, чем при переменном. Кроме того, возникающие при постоянном
токе противо-ЭДС поляризации действуют в направлении уменьшения тока через тело
человека, что равносильно увеличению его сопротивления.
Следует иметь в виду, что ожоги
электрической дугой на постоянном токе представляют большую опасность, чем на
переменном, вследствие более устойчивого горения дуги. Многие считают, что при
напряжении выше 1 000 В постоянный ток опаснее переменного.
Влияния
частоты на организм человека
Наиболее опасной для человека является частота 50 Гц, так как
она наиболее благоприятна для возникновения фибрилляции сердца. Для остановки
дыхания - 200 Гц, поэтому наиболее опасным для человека является ток в
диапазоне частот 20…200 Гц.
С увеличением частоты (при неизменной силе тока) опасность
уменьшается, так как становится более резко выраженным поверхностный эффект, в
результате которого электрический ток протекает по поверхности тела и в меньшей
степени поражает внутренний органы. Токи частотой более 500 Гц электрического
удара практически не вызывают, но, протекая по поверхности тела человека, могут
вызвать тяжелые ожоги.
При частотах менее 50 Гц раздражающее действие тока, а значит
и электрический удар, будет ослабевать, так как переменный ток по своему
воздействию на человека приближается к постоянному току, который менее опасен
для человека.
Влияние силы тока, проходящего через тело человека было
рассмотрено выше. С увеличением силы тока нарастают и утяжеляются вызываемые им
патологические изменения в организме.
Следует добавить, что сила протекающего через тело человека
тока определяется величиной напряжения сети, сопротивлениями тела человека,
обуви, пола и сопротивлениями других элементов цепи тока.
Продолжительность
действия тока
При увеличении продолжительности действия тока увеличиваются
опасность и последствия воздействия тока на организм.
При длительном протекании тока это объясняется повышенным
выделением тепла, что приводит к потовыделению, увлажнению кожи, снижению
сопротивления тела человека, и, как следствие, к возрастанию тока и увеличению
опасности.
При кратковременном воздействии тока (менее 1 с) опасность
зависит от того, с какой фазой работы сердца совпал момент прохождения тока.
Известно, что в каждом кардиоцикле продолжительностью около 1с сердце в течение
0,1 с. находится в расслабленном состоянии и в это время особенно чувствительно
к прохождению тока, что увеличивает вероятность возникновения фибрилляции. При
длительности более 1 с ток не может не совпасть с этим состоянием сердца. При
уменьшении продолжительности действия тока уменьшается и вероятность совпадения
момента прохождения тока с расслабленным состоянием сердца, что снижает
опасность поражения.
Путь
протекания тока
Путь тока через тело человека получил название "петля
тока", по которой произошло поражение. Из всего множества возможных петель
выделены так называемые "стандартные петли", основными из которых
являются: от руки к руке, от руки к ногам, от ноги к ноге и др.
Степень опасности той или иной петли условно оценивается по
тому, какая часть тока при данной петле проходит непосредственно через сердце.
С этой точки зрения наименее опасными следовало бы считать петли, создаваемые
при прикосновении с токоведущими частями тех точек тела человека, которые лежат
на одной руке или на одной ноге, так как в этих случаях сердце не лежит
непосредственно на пути тока. Однако известен ряд случаев, когда стремительные
поражения возникали именно по таким петлям тока.
Основное сопротивление протеканию тока через тело человека
оказывает поверхностный слой кожи - эпидермис, толщина которого в разных местах
тела различна. Поэтому в зависимости от места приложения электродов меняется и
сопротивление тела человека, а следовательно, и сила протекающего через него
тока. Однако опасность, в основном, определяется не тем, лежит ли сердце
непосредственно на пути тока, а тем, каким участком тела человек прикоснулся к
токоведущим частям.
Состояние
человеческого организма
Тяжесть исхода электротравмы зависит от физического состояния
пострадавшего в момент поражения, в первую очередь от состояния нервной
системы. Отсутствие внимания, подавленное состояние, состояние алкогольного
опьянения, а также некоторые болезни-все эти факторы увеличивают вероятность
тяжелого и смертельного исхода электротравмы.
Большое влияние на исход электротравмы оказывает фактор
внимания. Неожиданность поражения, испуг создают дополнительную нагрузку на
нервную систему и приводят к снижению электрического сопротивления тела
человека, что утяжеляет условия поражения. Если же человек знает о наличии
потенциальной опасности поражения током и находится в состоянии направленного
внимания, то поражение током (если оно случайно произойдет) не будет для него
неожиданным и как правило значительно легче. Объясняется это тем, что под
влиянием напряженного внимания усиливается кровообращение центральной нервной
системы. Это вызывает повышенное потребление кислорода, что, в свою очередь,
приводит к увеличению числа электронов, участвующих в биохимических реакциях
обмена веществ. Усиленный поток электронов сложнее нарушить импульсом тока.
Поэтому сосредоточенный, внимательный к опасности человек менее подвержен
воздействию тока. Таким образом, фактор внимания является одним из решающих для
исхода поражения.
3. Допустимые
уровни напряжений прикосновения и токов по ГОСТ 12.1.038-82
ГОСТ 12.1.038-82 "ССБТ.
Электробезопасность. Предельно допустимые уровни напряжений прикосновения и
токов".
Этот ГОСТ устанавливает предельно допустимые уровни
прикосновения и токов, протекающих через тело человека, предназначенные для
проектирования способов и средств защиты людей при взаимодействии их с
электроустановками производственного и бытового назначения постоянного и
переменного тока частотой 50 и 400 Гц. Предельно допустимые уровни напряжений
прикосновения и токов установлены для путей тока от одной руки к другой и от
руки к ногам (табл. 1).
Таблица 1
Предельно допустимые напряжения прикосновения и токи при
нормальном режиме работы электроустановок.
|
Род тока
|
I, мА
|
|
не более
|
|
Переменный, 50
Гц
|
2,0
|
0,3
|
|
Переменный, 400
Гц
|
3,0
|
0,4
|
|
Постоянный
|
8,0
|
1,0
|
|
Примечания:
1. Напряжения
прикосновения и токи приведены при продолжительности воздействия не более 10
мин. в сутки и установлены, исходя из реакции ощущения. 2. Напряжения
прикосновения и токи для лиц, выполняющих работу в условиях высоких
температур (выше 25оС) и влажности (относительная влажность более
75%), должны быть уменьшены в три раза.
|
Предельно допустимые уровни напряжений прикосновения и токов
при аварийном режиме производственных электроустановок напряжением до 1000 В с
глухозаземленной или изолированной нейтралью и выше 1000 В с изолированной
нейтралью не должны превышать значений, указанных в табл.2. При этом под
аварийным режимом электроустановки понимается такая работа неисправной электроустановки,
при которой могут возникнуть опасные ситуации, приводящие к
электротравмированию людей, взаимодействующих с этой электроустановкой.
Таблица 2
Предельно допустимые напряжения прикосновения и токи при
аварийном режиме работы электроустановок
|
Род тока
|
Нормируемая
величина
|
Предельно
допустимые уровни, не более, при продолжительности воздействия тока t, с
|
|
|
|
0,01-0,08
|
0,1
|
0,2
|
0,3
|
0,4
|
0,5
|
0,6
|
0,7
|
0,8
|
0,9
|
1,0
|
св. 1,0
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
|
Перем. 50 Гц
|
U, B
I, мА
|
650
|
500
|
250
|
165
|
125
|
100
|
85
|
70
|
65
|
55
|
50
|
36 6
|
|
Перем. 400 Гц
|
U, B
I, мА
|
650
|
500
|
500
|
330
|
250
|
200
|
170
|
140
|
110
|
100
|
36 8
|
|
Посто янный
|
U, B
I, мА
|
650
|
500
|
400
|
350
|
300
|
250
|
240
|
230
|
220
|
210
|
200
|
40 15
|
|
Выпрямленный
двухполупериодный
|
Uампл, B Iампл, мА
|
650
|
500
|
400
|
300
|
270
|
230
|
220
|
210
|
200
|
190
|
180
|
-
|
|
Выпрямленный
однополупериодный
|
Uампл, B Iампл, мА
|
650
|
500
|
400
|
300
|
250
|
200
|
190
|
180
|
170
|
160
|
150
|
-
|
Примечание: Предельно допустимые уровни напряжений
прикосновения и токов, протекающих через тело человека при продолжительности
воздействия свыше 1 с, приведенные в табл.1 соответствуют отпускающим
(переменным) и неболевым (постоянным) токам.
Из рассмотренных критериев
электробезопасности следует, что защиту человека от воздействия напряжений
прикосновения и токов можно обеспечить либо конструкцией электроустановок,
техническими способами и средствами защиты, либо за счет снижения тока,
протекающего через тело человека, или за счет сокращения времени его
воздействия.
4. Схема,
назначение, принцип действия и область применения защитного зануления. Пояснить
необходимость повторного заземления нулевого провода
Опасность поражения током при прикосновении к корпусу и
другим нетоковедущим металлическим частям электрооборудования, оказавшимся под
напряжением вследствие замыкания на корпус и по другим причинам, может быть
устранена быстрым отключением поврежденной электроустановки от питающей сети и
вместе с тем снижением напряжения корпуса относительно земли. Этой цели служит
зануление, принципиальная схема которого в сети трехфазного тока показана на рис.
1.
Рисунок 1 - Принципиальная схема зануления.
1
- корпус; 2 - аппараты защиты от токов к. з.; r0 - сопротивление заземления нейтрали
источника тока; rп
- сопротивление повторного заземления нулевого защитного проводника; Iк - ток к. з.; Iн
- часть тока к. з., протекающая через нулевой проводник; Iз - часть тока к. з., протекающая через землю.
Зануление - преднамеренное
электрическое соединение с нулевым защитным проводником металлических
нетоковедущих частей, которые могут оказаться под напряжением.
Принцип действия зануления - превращение
замыкания на корпус в однофазное короткое замыкание (т.е. между фазным и
нулевым защитным проводниками) с целью вызвать большой ток, способный
обеспечить срабатывание защиты и тем самым автоматически отключить поврежденную
электроустановку от питающей сети. Такой защитой являются: плавкие
предохранители или максимальные автоматы, устанавливаемые для защиты от токов
короткого замыкания; магнитные пускатели со встроенной тепловой защитой;
контакторы в сочетании с тепловыми реле, осуществляющие защиту от перегрузки;
автоматы с комбинированными расцепителями, осуществляющие защиту одновременно
оттоков короткого замыкания и перегрузки.
Кроме того, поскольку корпуса (или другие нетоковедущие
металлические части, оказавшиеся под напряжением) заземлены через нулевой
защитный проводник, то в аварийный период, т.е. с момента возникновения
замыкания на корпус и до автоматического отключения поврежденной
электроустановки от сети, проявляется защитное свойство этого заземления,
подобно тому как это имеет место при защитном заземлении. Иначе говоря,
заземление корпусов через нулевой проводник снижает в аварийный период их
напряжение относительно земли.
Область применения - трехфазные четырехпроводные сети до 1000 В с заземленной
нейтралью. Обычно это сети 380/220 и 220/127 В, а также сети 660/380 В.
Зануление применяется и в сетях постоянного тока, если средняя точка источника
заземлена, а также в однофазных сетях переменного тока с заземленным выводом.
Назначение
повторного заземления нулевого провода
Нулевым защитным проводником называется проводник,
соединяющий зануляемые части с глухозаземленной нейтральной точкой источника
тока или ее эквивалентом. Эквивалентом нейтральной точки источника тока могут
быть: средняя точка источника постоянного тока, заземленный вывод источника
однофазного тока, искусственная нейтральная точка сети, созданная с помощью
трансформаторов, резисторов и т.п.
При отсутствии повторного заземления нулевого защитного провода
возникает опасность для людей, прикасающихся к зануленному оборудованию в
период, пока существует замыкание фазы на корпус. Кроме того, в случае обрыва
нулевого провода эта опасность резко повышается, поскольку напряжение
относительно земли некоторых зануленных корпусов может достигать фазного
напряжения сети. Рассмотрим оба эти случая.
При замыкании фазы на корпус в сети, не имеющей
повторного заземления нулевого защитного проводника, участок нулевого защитного
проводника, находящийся за местом замыкания, и все присоединенные к нему
корпуса окажутся под напряжением относительно земли Uн, В, равным:
Uн=IкZн. з
где Iк - ток, проходящий по петле фаза - нуль, А;
Zн. з - полное сопротивление участка нулевого
защитного проводника, обтекаемого током Iк, Ом.
При случайном обрыве нулевого защитного
проводника
и замыкании фазы на корпус за местом обрыва отсутствие повторного заземления
приведет к тому, что напряжение относительно земли оборванного участка нулевого
защитного проводника и всех присоединенных к нему корпусов, в том числе
корпусов исправных установок, окажется равным фазному напряжению сети. Это
напряжение будет существовать длительно, поскольку поврежденная установка
автоматически не отключится и ее будет трудно обнаружить, чтобы отключить
вручную.
Если же нулевой защитный проводник будет иметь повторное
заземление, то при обрыве его сохранится цепь тока Iк, А, через землю.
5. Задача
Оценить эффективность звукопоглощения в помещении планового
отдела предприятия после облицовки стен и потолка звукопоглощающими
материалами.
Исходные данные для расчета эффективности звукопоглощения
|
Показатель
|
Среднегеометрические
частоты октавных полос, Гц
|
|
125
|
250
|
1000
|
2000
|
4000
|
|
Уровни
звукового давления в помещении планового отдела, дБ
|
52
|
65
|
67
|
62
|
60
|
51
|
|
Коэффициенты
звукопоглощения отражающих конструкций до облицовки пол
|
0,1
|
0,1
|
0,1
|
0,08
|
0,06
|
0,06
|
|
стены
|
0,02
|
0,02
|
0,02
|
0,03
|
0,04
|
0,04
|
|
потолок
|
0,01
|
0,01
|
0,01
|
0,02
|
0,02
|
0,02
|
|
окна
|
0,35
|
0,29
|
0,2
|
0,14
|
0,1
|
0,06
|
|
двери
|
0,1
|
0,1
|
0,1
|
0,08
|
0,08
|
0,07
|
|
Коэффициент
звукопоглощения облицовки (маты из супертонкого стекловолокна толщиной 50 мм)
|
0,4
|
0,85
|
0,98
|
1,0
|
0,93
|
0,97
|
Габаритные размеры ограждающих конструкций помещения
|
Размеры
помещения, м
|
Двери
|
Окна
|
|
Длина А
|
Ширина В
|
Высота Н
|
Количество×высота ×ширина (n × hдв × bдв)
|
Количество ×высота × ×ширина (m × hо × bо)
|
|
16
|
10
|
4,0
|
2 × 2,4× 1,8
|
8 × 1,8×2,4
|
Результаты расчетов представлены в таблице 1
Таблица 1
|
№ по-зи-ции
|
Показатель
|
|
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
1
|
Уровни
звукового давления в помещении планового отдела, дБ
|
52
|
65
|
67
|
62
|
60
|
51
|
|
2
|
Допустимые
уровни звукового давления для административно-управленческой деятельности Lдоп, дБ
|
70
|
63
|
58
|
55
|
52
|
50
|
|
3
|
Превышение
уровней звукового давления над допустимыми Δ, дБ
|
|
2
|
9
|
7
|
8
|
1
|
|
До облицовки αij/ (Аij = αij*Si)
|
|
4
|
Пол Sпол =160 м²
|
0,1/16
|
0,1/16
|
0,1/16
|
0,08/12,8
|
0,06/9,6
|
0,06/9,6
|
|
5
|
Стены Sст =164,8 м²
|
0,02/3,3
|
0,02/3,3
|
0,02/3,3
|
0,03/5,0
|
0,04/6,6
|
0,04/6,6
|
|
6
|
Потолок Sпот = 160м²
|
0,01/1,6
|
0,01/1,6
|
0,01/1,6
|
0,02/3,2
|
0,02/3,2
|
0,02/3,2
|
|
7
|
Окна Sок= 34,56 м²
|
0,35/12
|
0,29/10
|
0,2/6,9
|
0,14/4,8
|
0,1/3,4
|
|
8
|
Двери Sдв = 8,64 м²
|
0,1/0,8
|
0,1/0,8
|
0,1/0,8
|
0,08/0,6
|
0,08/0,6
|
0,07/0,6
|
|
9
|
Суммарные
эквивалентные площади звуко-поглощения ограждающих конструкций до облицовки
А1 = Σαij*Si, м²
|
33,7
|
31,7
|
28,6
|
26,4
|
23,4
|
22
|
|
После
облицовки αij/ (Аij =
αij*Si)
|
|
|
|
|
|
|
|
|
10
|
Пол Sпол =160 м²
|
0,1/16
|
0,1/16
|
0,1/16
|
0,08/12,8
|
0,06/9,6
|
0,06/9,6
|
|
11
|
Стены Sст =164,8 м²
|
0,4/66
|
0,85/140
|
0,98/161,5
|
1,0/164,8
|
0,93/153,2
|
0,97/159,8
|
|
12
|
Потолок Sпот = 160м²
|
0,4/64
|
0,85/136
|
0,98/156,8
|
1,0/160
|
0,93/148,8
|
0,97/155,2
|
|
13
|
Окна Sок= 34,56 м²
|
0,35/12
|
0,29/10
|
0,2/6,9
|
0,14/4,8
|
0,1/3,4
|
0,06/2
|
|
14
|
Двери Sдв = 8,64 м²
|
0,1/0,8
|
0,1/0,8
|
0,1/0,8
|
0,08/0,6
|
0,08/0,6
|
0,07/0,6
|
|
15
|
Суммарные
эквивалентные площади зву-копоглощения ограждающих конструкций после
облицовки А2=ΣαijSi, м²
|
158,8
|
302,8
|
342
|
343
|
315,6
|
327,2
|
|
16
|
Снижение шума
ΔL, дБ
|
5
|
10
|
12
|
13
|
15
|
|
17
|
Ожидаемые
уровни звукового давления в помещении планового отдела Lожид, дБ
|
47
|
55
|
55
|
49
|
47
|
36
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. В позицию 1 табл. 1 вписываем уровни звукового
давления L,
дБ, в помещении планового отдела.
2. В позицию 2 табл.1 из СН 2.2.4/2.1.8.562-96 вписываем
допустимые уровни звукового давления Lдоп, для административно-управленческой
деятельности.
. На каждой среднегеометрической октавной частоте
определяем ΔL - превышение уровней
звукового давления в помещении над допустимыми значениями по формуле:
ΔL = L - Lдоп.
На частоте 250 Гц Δ 250 = 65 - 63 = 2 дБ.
. Определяем площади ограждающих конструкций
помещения:
пол Sпол = А*В = 16*10=160 м²
стены Sст = 2* (А + В) *Н - Sдв - Sок = 2* (16+10)
*4,0-8,64-34,56=164,8 м²
потолок Sпот = А*В = 16*10=160 м²
окна Sок = m*hо*bо = 8*1,8*2,4=34,56м²
двери Sдв =n *hдв*bдв = 2*2,4*1,8=8,64м²
. На каждой среднегеометрической октавной частоте
определяем эквивалентные площади звукопоглощения ограждающих конструкций до
облицовки по формуле:
Аij = αij*Si,
где
Аij - эквивалентная площадь звукопоглощения i-ой ограждающей конструкции
на j - й среднегеометрической
октавной частоте, м²;
αij - коэффициент
звукопоглощения i-ой ограждающей конструкции на j - й среднегеометрической
октавной частоте;
Si - площадь i-ой ограждающей
конструкции, м².
На частоте 125 Гц коэффициент звукопоглощения пола α ij = 0,1, площадь пола Sпол = 160 м²
Эквивалентная площадь звукопоглощения пола:
Аij =0,1*160=16 м²
Результаты расчетов для пола, стен, потолка, окон и дверей
представлены соответственно в позициях 4, 5, 6, 7 и 8 таблицы 1.
. На каждой среднегеометрической октавной частоте
определяем суммарные эквивалентные площади звукопоглощения ограждающих
конструкций до облицовки А1 по формуле:
А = Σαij*Si,
На частоте 125 Гц
А1 = А1пол + А1ст + А1пот + А1ок + А1дв =
16+3,3+1,6+12+0,8=33,7 м²
Результаты расчетов представлены в позиции 9 таблицы 1.
. На каждой среднегеометрической октавной частоте
определяем эквивалентные площади звукопоглощения ограждающих конструкций после
облицовки по формуле:
Аij = αij*Si.
На частоте 125 Гц коэффициент звукопоглощения облицованных
стен αij = 0,4, площадь полаSстен = 164,8 м²
Аij = 0,4*164,8=66 м²
Так как облицованы только стены и потолок, коэффициенты
звукопоглощения окон, дверей и пола после облицовки не изменились, поэтому
остались неизменными эквивалентные площади звукопоглощения этих ограждающих
конструкций. Результаты расчетов представлены в позициях 10, 11, 12, 13, 14
таблицы 1.
. На каждой среднегеометрической октавной частоте
определяем суммарные эквивалентные площади звукопоглощения ограждающих
конструкций после облицовки А2 по формуле:
А = Σαij*Si,
На частоте 125 Гц
А2 = А2пол + А2ст + А2пот + А2ок + А2дв =
16+66+64+12+0,8=158,8 м²
Результаты расчетов представлены в позиции 15 таблицы 1.
. На каждой среднегеометрической октавной частоте
определяем снижение шума в помещении по формуле:
ΔLj = 10lg (A2/A1),
где ΔLj - снижение шума на j-й среднегеометрической
октавной частоте, дБ;
A1 - суммарная эквивалентная площадь звукопоглощения
ограждающих конструкций до облицовки, м²;
A2 - суммарные эквивалентные площади звукопоглощения
ограждающих конструкций после облицовки, м².
На частоте 125 Гц
ΔL = 10lg 158,8/33,7=5дБ
Результаты расчетов представлены в позиции 16 таблицы 1.
. На каждой среднегеометрической октавной частоте
определяем ожидаемые уровни звукового давления Lожид в помещении после
облицовки стен и потолка по формуле:
Lожид = L - ΔL.
На частоте 125 Гц
Lожид = 52-47=5 дБ.
Результаты расчетов представлены в позиции 17 таблицы 1.
. По результатам расчетов представляем спектры шума.
Рисунок 1 Спектры шума: 1 - в помещении планового отдела; 2 -
допустимый по СН2.2.4 /2.1.8.562-96; 3 - ожидаемый после облицовки стен и
потолка

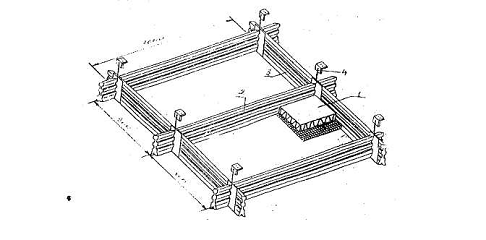

Рисунок 2. Эскиз звукопоглощающей облицовки: 1 - маты из
супертонкого стекловолокна; 2 - несущий профиль; 3 - поперечный профиль; 4 -
подвеска.
Список
используемой литературы
1. Сибаров
Ю.Г. "Охрана труда на железнодорожном транспорте" Изд.
"Транспорт" 1981г.
2. Гарин
В.М. "Безопасность жизнедеятельности в условия производства" РГУПС
Ростов - на - Дону 2003г.
. Беляев
А.В. "Выбор аппаратуры защиты и кабелей в сетях 0,4кБ" 1988г.
. Бекасов
В.И. "Охрана труда в грузовом хозяйстве железных дорог" Изд.
"Транспорт" 1984г.
. Средства
защиты в машиностроении: Расчет и проектирование: Справочник/ С. В.
. Белов,
А.Ф. Козьяков, О.Ф. Партолин и др.; Под ред. С.В. Белова. - М.: Машиностроение,
1989.
