Технология монтажа и установки охранно-пожарной сигнализации на складах















Тема: «Технология монтажа и установки охранно-пожарной сигнализации на складах»





СОДЕРЖАНИЕ



ВВЕДЕНИЕ

ГЛАВА 1. ОХРАННО-ПОЖАРНЫЕ СИГНАЛИЗАЦИИ СКЛАДОВ

.1 Описание склада как объекта предприятия

.2 Склады как пожароопасный объект

.3 Типы пожарных извещателей устанавливаемых в помещениях склада

.4 Выбор пожарных извещателей для площадей защиты

ГЛАВА 2. ТЕХНОЛОГИЯ МОНТАЖА И УСТАНОВКИ ОПС НА СКЛАДЕ

.1 Монтаж охранно-пожарной сигнализации

.2 Монтаж теплового извещателя ИП103-4/1

.3 Монтаж дымового извещателя оптической точности ИПД-3.2 НЗ

.4 Монтаж ручного пожарного извещателя

.5 Охрана труда и техника безопасности

ЗАКЛЮЧЕНИЕ

СПИСОК ЛИТЕРАТУРА





ВВЕДЕНИЕ


На сегодняшний день складывается такая ситуация, что никто и нигде не застрахован от такой проблемы как пожар. Любое предприятие, частное лицо или организация могут столкнуться с ней. И если у одних стоит задача о сохранении имущества, товара либо же других ценностей, то других заботит человеческий фактор. Бурное развитие промышленности приводит к тому, что в нашей повседневной жизни, в вещах, окружающих нас, все больше и больше используется горючих материалов, повсеместная электрификация, человеческий фактор. Это и многое другое приводит к частым пожарам.

В связи с этим неотъемлемой частью нашей жизни стала такая вещь как противопожарная безопасность. Она в большей или меньшей мере, но присутствует во всех аспектах нашей жизни. Ее применение приводит к значительному снижению пожаров, а так же к их обнаружению на ранней стадии. Она может быть реализована различными способами, но наиболее распространенным является охранно-пожарная сигнализация.

Цель работы рассмотреть монтаж и установку охранно-пожарной сигнализации промышленного помещения (склад). Рассмотреть различные факторы и нюансы, влияющие на структуру системы пожарообнаружения, проанализированы оборудование и материалы, хранящиеся на складе, и на основании сделанных выводов разработать технологию монтажа и установки охранно-пожарной сигнализации промышленного помещения (склад).

ГЛАВА 1. ОХРАННО-ПОЖАРНЫЕ СИГНАЛИЗАЦИИ СКЛАДОВ



1.1 Описание склада как объекта предприятия


Склад представляет собой одноэтажное помещение. Помещение разделено на несколько объектов, выполняющих различные функции и задачи. Склады состоят из четырех основных частей. Это офисная часть, отмеченная на схеме цифрой 1, малый и большой склады, отмеченные на схеме цифрами 2 и 3 соответственно, а так же две транспортные системы (транспортные ленты) - цифра 4. (рис1.1.) В офисной части данного объекта находятся помещения для хранения документации, кабинеты, раздевалки, душевая и санузел.

Непосредственное хранение товаров и материалов происходит в малом и большом складах. Складирование производится на деревянные поддоны либо непосредственно на пол помещения. Помимо этого в складах работают мини погрузчики, предназначенные для перевозки складируемого товара в наиболее отдаленные участки склада.

Транспортные ленты, на схеме цифра 4, применяются для перемещения товаров от места разгрузки к месту складирования. Они представляют собой простейшую система роликов и ленты, приводимых в движение электродвигателем.

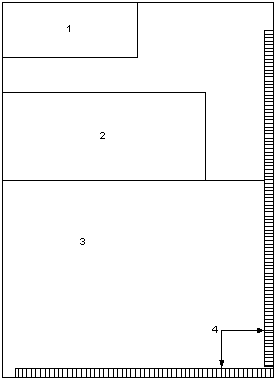

Рис. 1.1. План-схема расположения складских помещений



1.2 Склады как пожароопасный объект

склад пожарный извещатель помещение

Основной задачей системы пожарообнаружения является своевременное определения наличия очага возгорание и принятие мер по оповещению рабочего персонала об опасности широкомасштабного пожара. В связи с этим любая система включает в себя несколько основных функциональных блоков:

элементы и приборы обнаружения;

система обработки данных;

элементы оповещения.

Элементы и приборы оповещения представляют собой механизмы, работающие на оптическом, механическом, химическом или других принципах с выходными сигналами.

Система обработки предназначены для полноценной обработки поступающей информации и выдачи соответствующего решения по дальнейшей работе всей системы в целом.

Элементы оповещения необходимы для полного оповещения людей о наличии пожара. Их задачи сводятся к воздействию на основные чувства человека. Это зрение и слух.

Так кратко можно охарактеризовать основу системы пожарообнаружения. Конечно, сложность этих систем напрямую зависит от целей, объемов, задач, поставленных перед ней.

На территории склада применяются тепловые датчики, то есть приборы, реагирующие на повышение температуры. Работа системы происходит согласно спроектированного алгоритма и представлена в графической форме на рисунке 1.2.

Рис.1.2. Алгоритм работы системы пожарообнаружения



1.3 Типы пожарных извещателей устанавливаемые в помещение склада


Основным документом, регламентирующим выбор типа пожарных извещателей и размещение их на объектах, является НПБ 88-2001 «Установки пожаротушения и сигнализации. Нормы и правила проектирования». Тепловые или дымовые извещатели следует устанавливать в помещении складов, где хранятся изделия из древесины, синтетических смол, синтетических волокон, полимерных материалов, целлулоида, резины, текстильные, трикотажные, швейные, обувные, кожевенные, табачные, меховые, целлюлозно-бумажные изделия, резинотехнические изделия, синтетический каучук, хлопок. Такие же извещатели монтируют и на складах, где хранят несгораемые материалы в сгораемой упаковке, твердые сгораемые материалы.

Тепловые или световые извещатели следует устанавливать в помещениях, где хранят лаки, краски, растворители, смазочные материалы, спирты. Световые извещатели устанавливают в помещениях, где складируются щелочные материалы, металлические порошки, каучук натуральный. Тепловые извещатели устанавливают на складах хранения муки и других продуктов и материалов, выделяющих пыль.

Эффективность применения пожарных извещателей зависит от рационального выбора типа устройства, места его расположения, условий эксплуатации.

Датчики соединены шлейфами, по 2 датчика в шлейфе. Такой способ применяется для сведения к нолю возможности ложного срабатывания системы пожарообнаружения. То есть система выдаст сигнал пожара лишь при одновременном срабатывании двух датчиков одного и того же шлейфа.

Такое последовательное соединение достигается при помощи блока ПИО. Способ соединения датчиков изображен на рисунке 1.3.

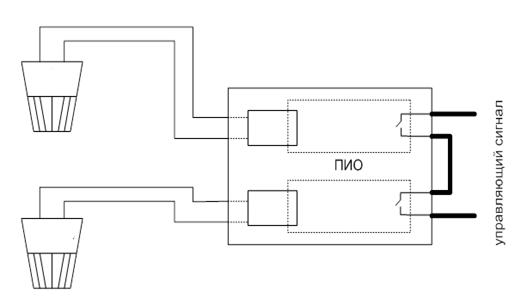

Рис.1.3. Соединение датчиков в схеме.

При обнаружении пожара необходимым условием работы системы является выдача сигналов оповещения для работающего персонала. Данная задача выполняется посредством двух видов оповещения.

Первым способом является звуковое оповещение. Оно происходит при помощи звонков. Они установлены по всему внешнему периметру здания. Также они находятся внутри цехового помещения и в каждом рабочем помещении как минимум по одному. Схема расположения звуковой сигнализации приведена на рисунке 1.4.

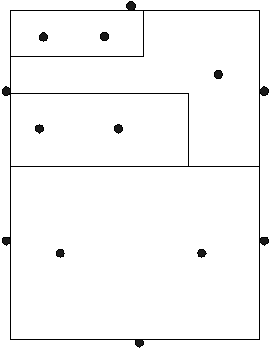

Рис.1.4. Схема расположения звуковой сигнализации

Вторым способом является световое оповещение. Оно представляет собой специальные лампы с нанесенными надписями на поверхности плафонов. Надпись представляет собой слово ”П О Ж А Р”. Надписи выполнены при помощи красной краски. Световая сигнализация располагается только по периметру склада рядом со звуковой.

Применяемая на складе охранно-пожарная сигнализация является эффективной, так как она может своевременно обнаружить очаг возгорания и впоследствии оповестить о нем. Данная система, выполняет первоочередную функцию, спасение людей посредством их оповещения о пожаре. Именно поэтому в любом складском помещении необходима охранно-пожарная сигнализация.



1.4 Выбор пожарных извещателей для площадей защиты


Исходя из характеристики помещений, особенностей развития пожара, вида пожарной нагрузки, предусматриваем установка тепловых пожарных извещателей, оборудуется дымовыми пожарными извещателями. В каждом защищаемом помещении устанавливаем не менее трех пожарных извещателей. На путях эвакуации и выходов из защищаемых помещений устанавливаем ручные пожарные извещатели.

В качестве тепловых пожарных извещателей на складе возможно применение ИП-103-4/1. Тепловой извещатель является извещателем многократного действия. В нормальном состоянии его контакт замкнут. При достижении пороговой температуры контакт размыкается. Он выполнен на базе нового теплового дилатометрического реле, заключенного в миниатюрный герметичный металлический корпус. Извещатель включается в шлейф любого приемно-контрольного прибора последовательно, т.е. в разрыв одного провода двухпроводного шлейфа.

Основные технические характеристики

Степень защиты оболочки извещателя по ГОСТ 14254-80 - IP44.

Пороговая температура срабатывания извещателя находится в пределах от 62 до 700С

Извещатели предназначены для эксплуатации при атмосферном давлении от 650 до 800 мм рт..ст. и в диапазоне температур окружающего воздуха от минус 500С до +500С и относительная влажность воздуха - до 98% при температуре +250С;

Электрическое сопротивление извещателя при температуре окружающей среды от минус 500С до +500С - не менее 1 МОм, а при значениях температуры, превышающих пороговую температуру срабатывания извещателя, определяется только величиной дополнительного резистора Rд, при этом собственное переходное сопротивление контактной системы температурного реле извещателя не превышает величины 0,5 Ом..

Ток, коммутируемый контактами извещателя - до 0,1 А.

Площадь, контролируемая одним извещателем, определяется в соответствии с НПБ 88-2000 (СНиП 2.04.09-84).

Средний срок службы извещателя - не менее 10 лет.

В качестве дымовых пожарных извещателей на складе возможно применение ИПД-3.2. Извещатель пожарный дымовой оптический точечный предназначен для обнаружения возгораний в закрытых помещениях различных зданий и сооружений, сопровождающихся появлением дыма, и передачи сигнала «ПОЖАР» приёмно-контрольным приборам. Извещатель ИПД-3,2 рассчитан на непрерывную круглосуточную работу с охранно-пожарными ППК с четырехпроводной схемой подключения извещателей и номинальным напряжением питания шлейфа 12 В.

Технические характеристики

Чувствительность 0,05-0,2дБ/м

Инерционность не более 10 с

Напряжение электропитания 12 ± 1,2В

Способ формирования выходного сигнала - контактами реле

Способ подключения к ППК - четырёхпроводной ШС

Ток потребления в дежурном режиме не более 0,095мА

Максимально допустимый ток в сработанном состоянии не более 22мА

Максимальное напряжение коммутации не более 60В

Максимальный коммутируемый ток не более 100 мА

Сопротивление разомкнутых контактов реле не менее 200кОм

Сопротивление разомкнутых контактов реле не менее 0,5кОм

Габаритные размеры Ø100×46мм

Масса 0,15кг

Диапазон рабочих температур -30 ..+ 55 °С

Средний срок службы не менее 10 лет

Для ручной сигнализации применим извещатель пожарный ручной ИПР - это электронное устройство для ручного включения сигнала тревоги в системах пожарной и охранно-пожарной сигнализации. ИПР рассчитан на непрерывный круглосуточный режим работы с приемно-контрольными приборами. Сигнализация будет осуществляться разрывом линий.

Технические характеристики

Усилие, необходимое для включения кнопки - 15 ± 3,0 Н.

Электрическое питание 12+16/-3В.

Ток потребления не более 100 мкА.

Мощность не более 0,0012 Вт.

Масса 0,15 кг.

Габаритные размеры не более 110х90х45. мм куб.

Диапазон рабочих температур от минус 4000С до плюс 6000С

Норма извещателя на отказ 60000 часов.

Средний срок службы извещателя не менее 10 лет.

Прием сигнала от пожарных извещателей осуществляется посредством контроля величины тока в цепях шлейфов сигнализации (ШС).

В начальной стадии пожара, при воздействии температуры или дыма, шлейфы пожарной сигнализации с пожарными извещателями формируют сигнал «Тревога» с указанием соответствующего номера шлейфа выдачей световой и звуковой сигнализации. Проектом предусмотрена установка звуковых оповещателей в защищаемых помещениях. Число оповещателей, их расстановка и мощность обеспечивают необходимую слышимость во всех местах возможного пребывания людей.

ГЛАВА 2. ТЕХНОЛОГИЯ МОНТАЖА И УСТАНОВКИ ОПС НА СКЛАДЕ



2.1 Монтаж охранно-пожарной сигнализации


Монтаж охранно-пожарной сигнализации (ОПС) должен быть проведен в строгом соответствии следующим правилам и нормам

·              монтаж ОПС должен производиться в полном соответствии с разработанной соответствующим образом и утвержденной проектной документацией;

·              ОПС должны автоматически обнаружить пожар или возгорание, подать управляющие сигналы на систему оповещения и управления эвакуацией на систему противодымной защиты и другим техническим средствам;

·              размещать средства обнаружения пожара необходимо в защищаемом помещении, из которого, определение возникновения пожара в любой точке помещения не станет проблематичным.

Помимо Федерального закона, требования к ОПС устанавливают и такие документы:

·              СП 5.13130.2009. Свод правил. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования, утвержденные Приказом МЧС РФ от 25.03.2009 N 175;

·              СП 3.13130.2009. Свод правил. Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности, утвержденные Приказом МЧС РФ от 25.03.2009 N 173;

·              НПБ 58 97. Нормы пожарной безопасности. Системы пожарной сигнализации адресные. Общие технические требования. Методы испытаний, утвержденные Приказом ГУГПС МВД РФ от 31.12.1996 N 64.

Установка пожарной сигнализации представляет собой совокупность технических средств (ТС) для обнаружения пожара, обработки, представления в заданном виде извещения о пожаре, специальной информации и/или выдачи команд на включение автоматических установок пожаротушения и технические устройства.

Основными элементами систем пожарной сигнализации (ПС) являются: пожарные извещатели, прибор приемно-контрольный пожарный (ППКП), прибор пожарный управления (ППУ), шлейфы пожарной сигнализации.

Шлейфы пожарной сигнализации, как правило, выполняются проводами связи, если технической документацией не предусмотрено применение специальных типов проводов или кабелей. Для прокладки шлейфов сигнализации используются провода с медными однопроволочными жилами, с изоляцией и оболочкой из ПВХ пластификата, пониженной пожароопасности и низким дымо- и газовыделением. Необходим автоматический контроль целостности шлейфа по всей длине.

Количество автоматических пожарных извещателей определяется необходимостью обнаружения загораний по всей контролируемой площади помещений (зон).

Если система пожарной сигнализации предназначена для управления автоматическими установками пожаротушения, дымоудаления и оповещения о пожаре, то для формирования команды управления в защищаемом помещении или зоне должно быть:

• не менее трех пожарных извещателей при включении их в шлейфы двухпороговых приборов или в адресные шлейфы, или в три независимых радиальных шлейфа однопороговых приборов;

• четырех пожарных извещателей при включении их в два шлейфа однопороговых приборов по два извещателя в каждый шлейф.

Дымовые и тепловые пожарные извещатели следует устанавливать в каждом отсеке потолка, ограниченном строительными конструкциями (балками, прогонами, ребрами плит и т.п.), выступающими от потолка на 0,4 м и более. При наличии на потолке выступающих частей от 0,08 до 0,4 м контролируемая извещателем площадь уменьшается на 25 %.

При наличии на потолке в контролируемом помещении коробов, технологических площадок шириной 0,75 м и более, имеющих сплошную конструкцию и отстоящих по нижней отметке от потолка на расстояние более 0,4 м, необходимо под ними дополнительно устанавливать пожарные извешатели.

Количество автоматических пожарных извещателей, включаемых в один шлейф пожарной сигнализации, определяется техническими характеристиками приемно-контрольной аппаратуры.



2.2 Монтаж теплового извещателя ИП103-4/1


Извещатель ИП103-4/1 состоит из пластмассового корпуса, в котором на стойках, путем сварки и винтов с гайками М3, установлено температурное реле и основания с двумя крепежными отверстиями под шурупы. К указанным винтовым клеммам извещателя подключают также провода шлейфа сигнализации, которые после окончания монтажа закрывают защитной крышкой и пломбируют.

Монтаж извещателей на объекте необходимо производить в соответствии с действующими нормативными документами. Основание извещателя устанавливают на потолке помещения и закрепляют при помощи шурупов 3мм или клея.

Извещатель, предварительно проверенный на отсутствие механических повреждений пластмассовых деталей и стоек термочувствительного элемента, подключают при помощи винтовых соединений к проводам шлейфа сигнализации, а затем устанавливают на основание извещателя, контролируя срабатывания защелок - замков, фиксирующих извещатель на его основании.

2.3. Монтаж дымового извещателя оптической точности ИПД-3.2 НЗ

Подключение пожарного извещателя ИПД-3.2 НЗ приведена в таблице 1

Таблица 1

Подключение пожарного извещателя ИПД-3.2 НЗ

Контакты извещателя ИПД-3.2 НЗ

Назначение контактов

Первый контур

Второй контур

1

охрана +

13

16

2

питание +

11

14

3

питание -

12

15

4

охрана -

12

15



2.4 Монтаж ручного пожарного извещателя


Извещатель представляет собой конструкцию, состоящую из основания, внутренней крышки и наружной крышки. Основной цвет наружных поверхностей извещателя - красный. (ЦФСК 425.232.001 -01 СБ).

При проектировании, размещении и эксплуатации извещателей необходимо руководствоваться "Строительными нормами и правилами СНИП 2.04.09-84" и рекомендациями паспорта.
