Расчет размеров взрывоопасных зон избыточного давления взрыва топливно-воздушных смесей
ФЕДЕРАЛЬНОЕ
АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Федеральное
государственное бюджетное образовательное учреждение высшего профессионального
образования
«Иркутский
государственный университет путей сообщения»
Красноярский
институт железнодорожного транспорта
Контрольная
работа
Дисциплина:
«Транспортная безопасность»
Тема:
«Расчет размеров взрывоопасных зон избыточного давления взрыва
топливно-воздушных смесей»
Выполнил: Воробьев А.С.
Проверил: Андреев
Красноярск
2015г
Задача 1
Определить радиус взрывоопасной зоны при
аварийной разгерметизации стандартной цистерны емкостью 54 м3 с
сжиженным пропаном при получении пробоины площадью S0 = 34 см2 и
при мгновенной разгерметизации цистерны (проливе всего количества СУГ).
Исходные
данные
|
Внутренний
диаметр цистерны Д, м
|
2,6
|
Расчетная
температура воздуха tр, 0 C
|
20
|
Плотность
жидкой фазы ρж,
т · м-3
|
0,52
|
Нижний
концентрационный предел распространения пламени Снкпр , % (об)
|
2,0
|
Давление
в цистерне Р, Па
|
8
· 105
|
Плотность
паров СУГ ρп
,
кг · м-3
|
1,78
|
Молярная
масса Мм , кг · кмоль-1
|
44
|
Решение:
Масса газа в облаке ТВС при длительном истечении
СУГ из цистерны определяется по формуле (3.6):
Мр = 36 · 520 · 0,0034 ·
[2 · (8 · 105 - 1,01 · 105) / (520 + 1,2 · 9,81 · 2,6)]1/2
= 2630 кг.
Радиус зоны загазованности при S0 =
34 см2 определяется по формуле (3.1)
Хнкпр = 14,6 · (2630/1,78 · 2)0,33
= 132,7 м
Аналогичный результат можно получить без расчета
по таблицам П.7.2 Приложения 7, где при S0 = 38см2 расход
газа равен G = 3 кг · с-1 . При таком расходе газа и скорости ветра
0,5 м/с глубина зоны загазованности составит 100 м.
По упрощенной формуле для оперативных расчетов
(3.3) получается приближенный результат:
Хнкпр = 92 · 2,630,33 =
127 м.
При мгновенной разгерметизации цистерны и
степени заполнения цистерны е = 0,9, согласно п.3.1.3 масса паров (Мр)
в облаке для низкокипящих СУГ определяется по формуле (3.4):
М = 0,9 · 54 · 0,52 = 25 т;
Мр = 0,62 · М = 0,62 · 25 = 15,5 т.
Радиус взрывоопасной зоны по формуле (3.3)
составит:
Хнкпр = 92 · Мр0,33
= 92 · 15,50,33 = 230 м.
По формуле (3.1) получается более точный
результат:
Хнкпр = 14,6 · (15500/1,78 · 2)0,33
= 238 м
Для оперативных расчетов результат, полученный
по формуле (3.3) практически не отличается от результата расчета по формуле
(3.1) и может быть принят за основу при расчетной температуре воздуха tр,
28 0 C.
В условиях низких температур воздуха плотность
паров СУГ растет, а радиус загазованной зоны уменьшается незначительно. Так,
например, при tр = -40 0 C ρп,
= 2,3 кг · м-3 радиус взрывоопасной зоны Хнкпр = 220 м.
Поэтому приведенные выше упрощенные формулы можно использовать для практических
расчетов.
Задача 2
Определить радиус зон поражения и величину
избыточного давления во фронте ударной волны при взрыве облака ТВС при аварии
цистерны с пропаном (исходные данные приведены в Примере 1).
Решение:
По формулам, приведенным в п.3.1.4 настоящего
Руководства определяются границы зон поражения при истечении СУГ из пробоины.
Масса газа в облаке ТВС принимается по п.1.1
Примера 1:
Мр = 2630 кг = 2,63т.
Границы зон поражения людей:
тяжелые поражения - R1 = 32 · 2,631/3
= 44м,
порог поражения - R2 = 360 · 2,631/3
= 496 м.
Границы повреждения зданий:
полные разрушения - R1 = 32 · 2,631/3
= 44 м,
сильные разрушения - R2 = 45 · 2,631/3
= 62 м,
средние разрушения - R3 = 64 · 2,631/3
= 88 м,
умеренные разрушения - R4 = 120 ·
2,661/3 = 166 м,
малые повреждения - R5 = 360 · 2,661/3
= 496 м.
По формуле (3.8) и рис. 3.1 Руководства
определяются относительные величины расстояний Хр и величины
избыточного давления ΔP
на расстояниях, указанных в п.2.1 настоящего примера.
Относительная величина расстояния определяется
по формуле (3.8):
Хр = R1 / (0,42 · Мр)1/3
= R1 / (0,42 · 2,63)1/3 = R1 /1,0
Значения величин Хр
и ΔP составят:
для людей: R1 = 44 м, ΔP
= 100 кПа;2 = 496 м, ΔP
= 3 кПа;
для зданий: R1 = 44 м, Хр =
44 м, ΔP = 100 кПа;2 =62
м, Хр = 62 м, ΔP
= 55 кПа;3 = 88 м, Хр = 88 м, ΔP
= 30 кПа;4 = 166 м, Хр = 166 м, ΔP
= 15 кПа;5 = 496 м, Хр = 496 м, ΔP
= 3 кПа.
Полученные результаты совпадают с данными табл.
П.3.1 Приложения 3 с небольшими отклонениями.
При мгновенной разгерметизации цистерны,
согласно п.1.3 Примера 1, масса газа в облаке ТВС составляет Мр =
15,5 т. Границы зон поражения с соответственно изменятся, а величины
избыточного давления ΔP
останутся без изменения.
Ниже приводятся результаты расчетов по
изложенной выше методике для людей.
Границы зон поражения:
тяжелые поражения - R1 = 32 · 15,51/3
= 80 м,
Относительная величина расстояния определяется
по формуле (3.8)%
Хр = R1 / (0,44 · 15,5)1/3
= R1 /1,8
Значения величин Хр
и ΔP составят:
R1 = 80 м, Хр =
80/1,8=
44;
ΔP
= 100 кПа;2 = 900 м, Хр =
900/1,8=
500;
ΔP
= 3 кПа.
Задача 3
взрывоопасный авария разгерметизация пропан
Определить ожидаемую плотность теплового
излучения на расстоянии r = 33 м от пожара пролива ЛВЖ.
Исходные данные:
В результате разгерметизации трубопровода
произошла утечка и загорание бензина на площади 34 м2 . Скорость
ветра незначительна (меньше 1 м/с).
Решение:
Для расчета диаметра и радиуса пламени
используется формула (3.25):
n = (4 · Sp/π)0,5 =( 4 ·
33/3,14) 0,5 = 3,4 м; rп = 10 м.
По
Приложению 5 определяется средне поверхностная плотность теплового излучения
факела пламени: Е = 130 кВт/м2.
По
формуле (3.27) определяется коэффициент облученности φ между
факелом пламени и элементарной площадкой на поверхности облучаемого объекта:
По формуле (3.26) определяется величина
плотности теплового излучения q на расстоянии 21 м от пожара:
= Е · φ = 130 ·
0,033
= 4,3
кВт
· м-2.
В соответствии с данными табл. П.4.2 данное
значение плотности теплового излучения не вызывает воспламенение горючих
материалов.
Задача 4
Определить ожидаемую плотность теплового
излучения на расстоянии r = 80 м от огненного шара и оценить опасность
излучения.
Исходные данные:
В результате столкновения двух цистерн с СУГ
произошел пожар пролива вещества. От теплового воздействия пожара пролива
произошел взрыв второй цистерны с нагрузкой 24 т СУГ с образованием огненного
шара.
Решение:
По формулам (3.28) - (3.30) определяются масса
огненного шара, его радиус и время существования:
Мош = 0,6 · М = 0,6 · 24 = 14,4 т;ош
= 29 · Мош1/3 = 29 · 2,4 = 70 м;ош = 4,5 · Мош1/3
=4,5*2,4= 10,8 с.
По формуле (3.27)
определяется φ коэффициент
облученности между факелом пламени и элементарной площадкой на поверхности
облучаемого объекта при rп = Rош = 70м и r = 80м:
По Приложению 5 определяется средне
поверхностная плотность теплового излучения факела пламени Е = 200 кВт/м2.
По формуле (3.26) определяется величина
плотности теплового излучения q на заданном расстоянии:
= Е · φ = 200 ·
0,206
= 41,2кВт
· м-2.
В соответствии с данными табл. П.4.2 данное
значение плотности теплового излучения при времени облучения 10,8 с не вызывает
воспламенение горючих материалов.
Вероятность поражения людей тепловым потоком
зависит от индекса дозы теплового излучения (I), который определяется из
соотношения (3.31):
= tом · (1000 · q)4/3 =
10,8· (1000 · 41,2)4/3 = 1,62 · 107.
Доля пораженных тепловым излучением определяем
по табл. П.1.3 или рис. П.1.2 и составляет около 50%, получивших ожоги II
степени, и 15%, получивших смертельное поражение.
Задача 5
Провести оценку пожарной обстановки при аварии с
ЛВЖ и СУГ на сортировочной станции.
Исходные данные:
При проведении маневренных работ произошло
столкновение цистерны с ЛВЖ (керосин) и цистерны, содержащей СУГ (пропан).
Цистерны стандартные объемом соответственно 61,2 и 54 м3, загрузка
ЛВЖ 42 т, загрузка СУГ 24 т, степень заполнения 0,85. В результате столкновения
цистерна с ЛВЖ получила пробоину площадью 37см2, из которой начал
вытекать керосин. Через 60,5 мин. Пролитый керосин воспламенился. В результате
теплового воздействия происходит взрыв цистерны с СУГ с образованием огненного
шара.
Решение:
) Производится оценка времени и площади разлива
ЛВЖ.
Время истечения ЛВЖ определяем по табл. П.7.5. В
данном случае при площади пробоины 37 см2 время полного истечения
Согласно п.3.2.5 настоящего Руководства расход
керосина из пробоины и средняя скорость определяются по формулам (3.20) и
(3.21):
= 2,22 м · с-1,=
60 · 2,22 · 800 · 0,0037 = 405 кг · мин-1.
На 68-ой минуте согласно п.3.2.6 по формуле (b1)
площадь разлива составит:
p
(τ ) = (0,00625 · G)
· τ = (0,00625 · 405)
· 60,5
= 159
м2.
Длина и ширина фронта пожара пролива
определяются исходя из условия прямоугольной формы его распространения
(п.6.1.4):
п
= а · b,
где Sп -
площадь пожара, м2;
а - длина фронта пожара, м;- ширина фронта
пожара, м.
Ширина фронта
пожара при Sп = Sр = 159 м2 составляет:
= (Sп/3,5)1/2 = (159/3,5)1/2=5,7
м.
Длина фронта пожара:
а = 3,5 · b =
3,5*5,7=20м.
) Производится расчет возможного количества
вагонов, попавших в зону пожара, в соответствии с п.6.4.
Общее количество вагонов в очаге пожара:
= Sп · Кр/ Sв =
159 · 0,75/80 =2 шт.
количество Nк
вагонов на крайних железнодорожных путях по длине фронта пожара:
к
= а/(Iв + 1) = 20/(12 + 1) = 2 шт.;
количество Nш
вагонов на крайних железнодорожных путях по ширине фронта пожара:
к
= b/rжд = 5,7/2 = 3 шт.
Таким образом, в зоне пожара могут находиться 3
цистерны (вагона).
Возможная пожарная обстановка показана на рис.
П.16.1.
) Производится расчет зоны опасного воздействия
теплового излучения пожара пролива, т.е. зоны возможного распространения пожара
при qкр > 12,5 кВт/м2.
Плотность теплового излучения при пожаре пролива
определяется по табл. П.9.2 Приложения 9. Масса пролитого керосина согласно
п.3.2.6 по формуле (а) составит:
М (τ ) = G
· τ = 405 · 60,5
= 24,5
т.
В этом случае по табл. П.9.2 плотность теплового
излучения на расстоянии 50 м составит 12,5 кВт · м-2.
Таким образом, граница опасной зоны (зоны
возможного распространения пожара) расположена на расстоянии 50 м от границы
пролива.
На рис. П.16.1 показана зона возможного
распространения пожара, т.е. при нахождении в данной зоне горючих материалов
произойдет их воспламенение.
) Через 15-25 мин (в соответствии с п.6.1.3)
после начала теплового воздействия пожара пролива на цистерну с СУГ произойдет
взрыв этой цистерны с образованием огненного шара.
По формулам (3.28) - (3.30) определяются масса
огненного шара, его радиус и время существования:
Полагается, что в зоне радиусом 70 м (радиус
огненного шара) все горючие материалы воспламеняются.
По формуле (3.27) п.3.4.4 определяется φ
коэффициент
облученности φ и величина
плотности теплового излучения q (кВт/м2) на различных расстояниях от
огненного шара.
Т.к. при величине теплового излучения более 85
кВт/м2 происходит воспламенение через 3-5 с, полагается, что при
времени облучения 11 с (времени существования огненного шара) воспламенение
произойдет при qкр = 60 кВт/м2. Такой величине плотности
соответствует расстояние от поверхности огненного шара - 50 м. Таким образом,
зона возможного распространения пожара от воздействия огненного шара (рис.
П.16.1) составляет 120 м (70 м + 50 м) от цистерны с СУГ (места аварии).

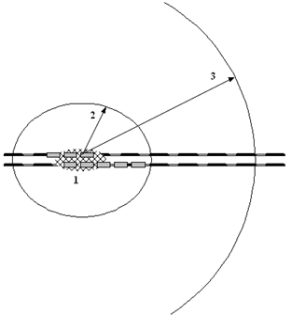

Рис. П.12.1. Зоны возможного распространения
пожара при аварии с проливом ЛВЖ и образованием огненного шара (масштаб
1:1000):
- пожар пролива ЛВЖ;
- зона возможного распространения пожара
пролива;
- фрагмент зоны возможного распространения
пожара от теплового воздействия огненного шара.
Список литературы
1. Методические
указания «Определение зон воздействия опасных факторов аварий и пожаров на
объектах железнодорожного транспорта» П.Л. Девлишен, В.П. Аксютин, Г.Г.
Нестеренко, Г.М.Гроздов, И.Р. Хасанов, Е.А. Москвилин, В.С. Рыжиков. - М, 1997.
- 56 с.
. Общие
правила взрывобезопасности для взрывопожароопасных химических, нефтехимических
и нефтеперерабатывающих производств. - М.: Металлургия. 1988. - 126 с.
. Рекомендации
по тушению пожаров на железнодорожном транспорте (временные). - М.: ВНИИЖТ,
1995. - 198 с.
. Рекомендации
по противопожарной защите объектов и подвижного состава с опасными грузами. -
М.: Транспорт, 1994. - 63 с.
. .
Инструкция по организации аварийно-восстановительных работ на железных дорогах
Российской Федерации. ЦРБ-353. М.: МПС РФ, 1996. - 32 с.
