ВВЕДЕНИЕ

Еще не так давно работа на удаленном расстоянии представляла собой трудность для работодателя. Но прогресс, как всем нам известно, не стоит на месте и современные телекоммуникационные технологии, с каждым годом все более прочно входят в нашу жизнь. И касается это скорее рабочей жизни, в которой постоянно появляются инновации.

В настоящее время в любой организации, в различных сферах рабочей деятельности, если на предприятии необходимы вычислительные машины и их кол-во насчитывается больше двух, то целесообразно объединить их в локальную вычислительную сеть. Вычислительная сеть несет за собой огромные потенциальные возможности: ускорение производственного процесса; совместное использование элементов сети; возможность быстрого доступа к необходимой информации; надежное хранение и резервирование данных; защиту информации; использование ресурсов современных технологий (доступ в Интернет, системы электронного документооборота и проч.)

Сеть - это группа компьютеров соединенных друг с другом каналами связи. Канал обеспечивает обмен данными внутри сети (т.е. обмен данными между компьютерами данной группы). Сеть может состоять из двух-трех компьютеров, а может объединять несколько тысяч ПК.

Физически обмен данными между компьютерами может осуществляться по специальному кабелю, телефонной линии, волокно - оптическому кабелю или радиоканалу.

Целью моего курсового проекта является организация и описание локально вычислительной сети (ЛВС) сервисного центра с выходом в интернет.

1       ТЕОРИТИЧЕСИЙ РАЗДЕЛ



.1      ФУНКЦИОНАЛЬНАЯ СХЕМА ЛОКАЛЬНОЙ ВЫЧИСЛИТЕЛЬНОЙ СЕТИ



.1.1   Анализ структуры сети и информационных потребностей предприятия.

Локально вычислительная сеть (ЛВС) сервисного центра состоит из первого этажа и подвала.

В организации данной сети будут использоваться:

Сетевые розетки

Коммутаторы

Серверная стойка

Программное обеспечение

Первый этаж:

Цокольный этаж:

Сетевая розетка - 13

Концентратор - 2

Сетевая розетка - 26 Серверная стойка - 1

Концентратор -3

Для создаваемой сети предусматриваются различные информационные потребности.

Такие как:

·        Локальная вычислительная сеть

·        Выход в интернет

·        Возможность обмена информацией между пользователями

·        База данных

1.2    ПЛАНИРОВАНИЕ СТРУКТУРЫ СЕТИ



.2.1   Компьютерная сеть. Топология

Компьютерная сеть (вычислительная сеть, сеть передачи данных <#"865298.files/image001.gif">

Рисунок 1. Виды топологий сетей

1.2.2 Топология звезда

Рисунок 2. Топология типа «звезда»

Топология типа звезда - вид топологии <#"865298.files/image003.gif">

Рисунок 3. Топология тип «шина»

локальный вычислительный сеть

Топология типа шина (или, как ее еще называют, общая шина) самой своей структурой предполагает идентичность сетевого оборудования компьютеров, а также равноправие всех абонентов по доступу к сети. Компьютеры в шине могут передавать информацию только по очереди, так как линия связи в данном случае единственная. Если несколько компьютеров будут передавать информацию одновременно, она исказится в результате наложения ( конфликта, коллизии ). В шине всегда реализуется режим так называемого полудуплексного (half duplex) обмена (в обоих направлениях, но по очереди, а не одновременно).

В топологии шина отсутствует явно выраженный центральный абонент, через которого передается вся информация, это увеличивает ее надежность (ведь при отказе центра перестает функционировать вся управляемая им система). Добавление новых абонентов в шину довольно просто и обычно возможно даже во время работы сети. В большинстве случаев при использовании шины требуется минимальное количество соединительного кабеля по сравнению с другими топологиями.

Поскольку центральный абонент отсутствует, разрешение возможных конфликтов в данном случае ложится на сетевое оборудование каждого отдельного абонента. В связи с этим сетевая аппаратура при топологии шина сложнее, чем при других топологиях. Тем не менее из-за широкого распространения сетей с топологией шина (прежде всего наиболее популярной сети Ethernet) стоимость сетевого оборудования не слишком высока.

Рассмотрев три основных вида топологий, для построения проекта у нас в сервисном центре будет задействована смешанная топология типа: «Шина - Звезда». Такая топология обеспечивает высокую надежность, высокую производительность, гибкие возможности администрирования. По всем критериям соответствует целям и задачам сервисного центра.

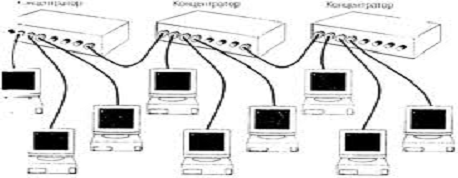

Рисунок 4. Смешанная топология

1.3    СПОСОБЫ УПРАВЛЕНИЯ СЕТЬЮ

В зависимости от масштабируемости сети, будет зависеть, каким способом на данном предприятии, будет происходить управления сети. Существует несколько способов управления. Локальные вычислительные сети по способу управления подразделяются на две подгруппы: одноранговые и иерархичные (многоуровневые) сети.

1.3.1 Одноранговые сети

В одноранговой сети все компьютеры равноправны: нет иерархии среди компьютеров и нет выделенного (dedicated) сервера. Как правило, каждый компьютер функционирует и как клиент, и как сервер; иначе говоря, нет отдельного компьютера, ответственного за администрирование всей сети. Все пользователи самостоятельно решают, какие данные на своем компьютере сделать общедоступными по сети.

Одноранговые сети называют также рабочими группами. Рабочая группа это - небольшой коллектив, поэтому в одноранговых сетях чаще всего не более 30 компьютеров. Одноранговые сети относительно просты.

Поскольку каждый компьютер является одновременно и клиентом, и сервером, нет необходимости в мощном центральном сервере или в других компонентах, обязательных для более сложных сетей.

Одноранговые сети обычно дешевле сетей на основе сервера, но требуют более мощных (и более дорогих) компьютеров. В одноранговой сети требования к производительности и к уровню защиты для сетевого программного обеспечения, как правило, ниже, чем в сетях с выделенным сервером.

Рисунок 5. Одноранговая сеть

1.3.2 Иерархические сети

В иерархических сетях имеется один или несколько серверов, на которых хранится информация, совместно используемая различными пользователями. С целью повышения надежности хранения информации на сервере может быть установлено два работающих параллельно и дублирующих друг друга диска,

при этом в случае отказа одного из них в работу автоматически включается другой. В зависимости от способов использования сервера в иерархических сетях различают серверы следующих типов:

Файловый сервер. В этом случае на сервере находятся совместно обрабатываемые файлы или (и) совместно используемые программы. Одним из примеров применения файлового сервера является размещение на нем программ MS Office. В этом случае на рабочих станциях находится только небольшая (клиентская) часть этих программ, требующая незначительных ресурсов. Программы, допускающие такой режим работы, называются программами с возможностью инсталляции в сети.

Сервер баз данных. В этом случае на сервере размещается база данных (например, Консультант Плюс, Гарант, Счета клиентов банка и др.). База данных на сервере может пополняться с различных рабочих станций или (и) выдавать информацию по запросам с рабочей станции.

Клиенты Иерархической сети могут использовать операционные системы: Windows XP, Windows Vista,Windows 7, для серверов необходимы специальные серверные версии операционных систем.

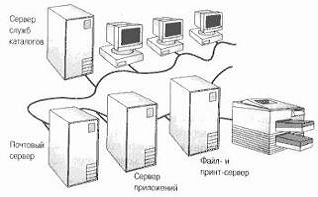

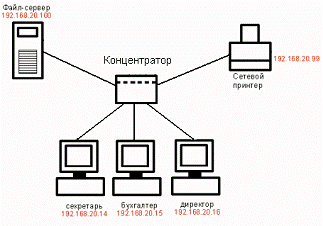

Рисунок 6. Иерархическая сеть

В нашем сервисном центре будет использоваться иерархическая сеть. Для нашего случая это самый подходящий вариант. Чтобы наша сеть не превратилась в информационную «помойку», а также, чтоб повысить надежность хранения информации, необходимо иметь несколько серверов. В данном случае файловый сервер, интернет сервер и сервер баз данных. На сервере будут размещаться программы MS Office, 1С и другие, а на рабочих станциях, будет находиться только небольшая (клиентская) часть этих программ, требующая незначительных ресурсов. Также необходимо каждому пользователю выделить его права, в локальной сети.

1.4    ОРГАНИЗАЦИЯ СЕТИ НА ОСНОВЕ СЕТЕВОЙ ОПЕРАЦИОННОЙ СИСТЕМЫ



.4.1   Выбор Операционной системы

При выборе Операционной системы, необходимо знать для каких целей она будет использоваться. Тут необходимо учесть какая сеть Одноранговая или Иерархическая. В настоящие время существует много ОС Например:

Семейства WindowsWindows 2000/NT…server 2003/2008….XP/ 7 /8…

Также семейства Linux

Нам необходимо чтоб наша ОС была:

1.      Стабильная

2.      Имела хорошую защиту

.        Проста в управлении

.        Имела хорошую скорость работы

5.      Поддержка более 4 Гб ОЗУ

.        Нечего лишнего

Windows Server 2003, доступен в четырёх основных изданиях, каждое из которых ориентировано на определённый сектор рынка.

Все эти издания, за исключением Web Edition, доступны также в 64-разрядных вариантах (AMD64 <#"865298.files/image009.gif">

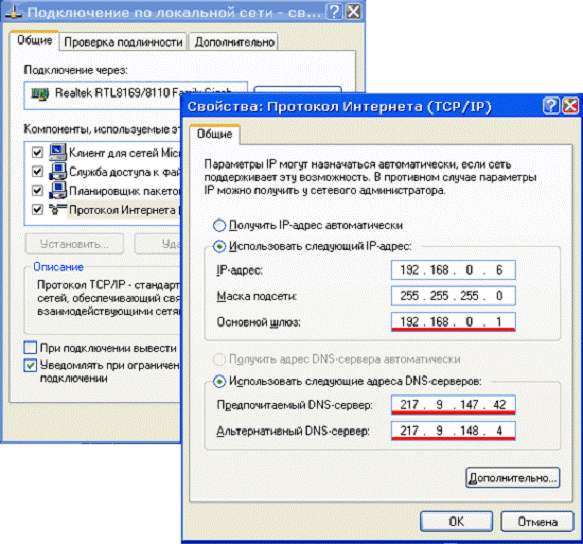

Рисунок 7. 1 - эй этап настройки

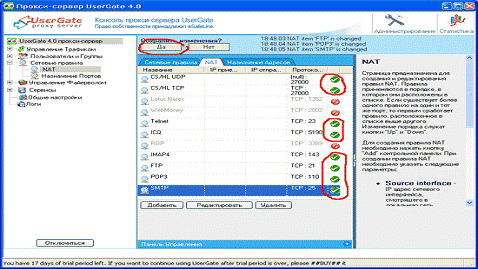

Рисунок 8. 2 - ой этап настройки

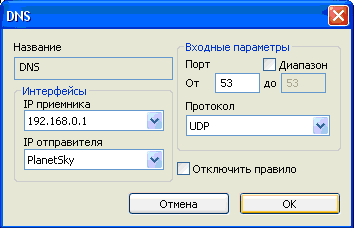

Рисунок 9. 3 - ий этап настройки

На этом настройка компьютера <#"865298.files/image013.gif">

Рисунок 11. 1-э вариант подключения

Рисунок 12. 2 - ой вариант подключения

Настройка: Рассмотрим первый вариант настройки принтера.

1.      В меню Пуск нажмаем Настройка > Принтеры и факсы

2.      В левой части окна Принтеры и факсы в разделе Задачи печати для запуска мастера, помогающего установить принтер, нажимаем Установка принтера.

.        В окне с подзаголовком Локальный принтер или подключение к принтеру выбираем Сетевой принтер или принтер, подключенный к другому компьютеру и нажимаем кнопку Далее >.

4.      В окне с подзаголовком : Укажите принтер выбираем Подключиться к принтеру или выполнить обзор принтеров (кнопка "Далее"). В поле «Имя» печатаем путь к сетевому принтеру.

Например: \\base\elephant (это принтер на 4-м этаже, HP LaserJet 9000dn)

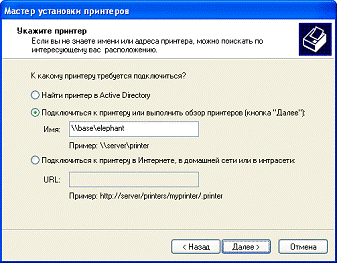

Рисунок 13. Мастер установки принтера

5.      В окне с подзаголовком Обзор принтеров в поле Общие принтеры выбираем Сеть Microsoft Windows > MI > BASE и там выбираем принтер, который необходимо подключить. Например: elephant (это принтер на первом этаже, HP LaserJet 9000dn). Далее >

6.      В окне с подзаголовком Принтер по умолчанию выбираем, использовать или нет этот принтер по умолчанию. При печати из какого-либо приложения, если другой принтер не будет выбран, печатаемые документы всегда будут отправляться на принтер по умолчанию. Далее >.

7.      В окне с подзаголовком Завершение работы мастера установки принтеров нажимаем кнопку Готово.

1.7    НАСТРОЙКА АНТИВИРУСНОЙ СИСТЕМЫ NOD 32

Имея антивирусную программу на сервере, ее необходимо настроить так, чтобы , антивирусная база на клиентских машинах обновлялась автоматически и по локальной сети.

Приступим к настройке: В самом начале, нам необходимо настроить обновления сервера через интернет. На сервере, открываем окно программы - NOD 32. Заходим в раздел: Настройки >Обновления, откроется окно «Настройка автоматическое обновления» , на вкладке «Расположение» нажимаем кнопку «Серверы» и вводим свой сервер обновления, который прилагается к диску антивирусной системы. Затем вводим наше имя и пароль, который также прилагается к диску. Вторым этапом нам нужно настроить «Зеркало».

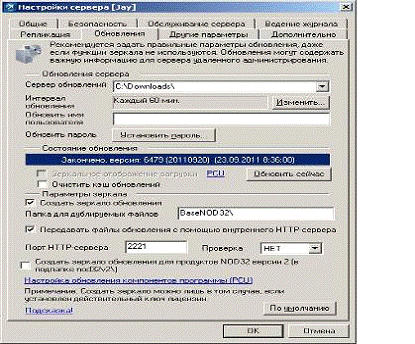

Рисунок 14. Настройка антивируса

Зеркало это - такая папка, находящаяся на сервере, к которой будут обращаться клиентские компьютеры по локальной сети, для обновления антивирусных программ. Для этого: на вкладки зеркало, заходим в настройки. В появившемся окне, ставим галочку «создать зеркало обновления», нажимаем на кнопку «Папка», создаем папку на диске C:\ , прописываем ей имя, например « NOD obnov» , нажимаем Ок. Необходимо зайти в раздел «Дополнительно» и смотрим какой порт используется для предоставления файлов через HTTР (2221), нажимаем Ок.На клиентской машине открываем окно антивирусной программы >обновления > Расположения > Серверы >Добавить > ://192.168.98.1 <HTTP://192.168.98.1>:2221 т.е прописывает IP адрес нашего сервера и порт HTTP сервера, нажимаем Ок. Затем из выпадающего списка выбираем наш сервер и нажимаем Ок.

1.8    СЕТЕВЫЕ РЕСУРСЫ

Практически на любом стремительно развивающем предприятии, имеется локально вычислительная сеть, также на предприятии имеется много периферийных устройств, например: Сканер, принтер, плоттер, нестандартное периферийное устройство, терминалы в зависимости от направления деятельности предприятия. Есть такое понятие как общий сетевой ресурс.

Общий сетевой ресурс - это устройство или часть информации, к которой может быть осуществлён удалённый доступ с другого компьютера <#"865298.files/image017.gif">

Рисунок 11. Оптоволоконный кабель

В основе каждого из них - сердцевина из германия и кремния, покрытая сверху кремниевой же оболочкой, облицовкой и внешним покрытием.

Несколько слоев буферных обшивок способствуют уменьшению механического воздействия (трения, растяжения, изгиба и прочих) на сердцевину. Внешняя оболочка защищает ее от перепадов температуры, влажности, пыли и других внешних неблагоприятных факторов. Количество оптических волокон в кабеле может быть различным. Традиционно выпускаются 4, 6, 8, 12, 16, 24, 32, 48 - волоконные кабели. В зависимости от типа волокон оптические кабели делятся на: одномодовые и многомодовые.

2.1.4. Витая пара

Витая пара - вид кабеля <#"865298.files/image018.gif">

Рисунок 12. Витая пара

Неэкранированная витая пара: Свивание проводников производится, с целью повышения степени связи между собой, проводников одной пары и последующего уменьшения электромагнитных помех <#"865298.files/image019.gif">

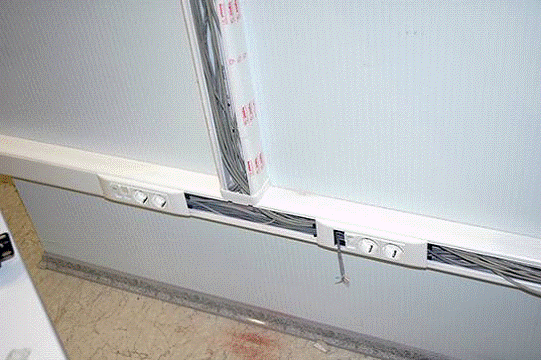

Рисунок 13. Кабель - канал

2.2    ТЕХНОЛОГИЯ ПРОКЛАДКИ КАБЕЛЬНОЙ СИСТЕМЫ



.2.1   Прокладка оптоволоконного кабеля

По осветительным столбам оптический кабель тянется до торцовой стены здания, на уровне второго этажа. Затем крепится к торцовой стене здания, металлическими скобами.

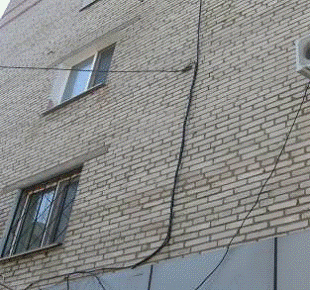

Рисунок 14. Прокладка оптоволокна

По торцовой стене оптоволоконный кабель попадает, в специальную гофрированную трубу, она является как дополнительной защитой, так и изоляцией основного кабеля. После, по гофрированной трубе, кабель попадает в помещенье, где установлен ШКОС (Шкаф кроссовый оптический стоечный), он предназначен для концевой заделки, распределения и коммутации оптических кабелей связи.

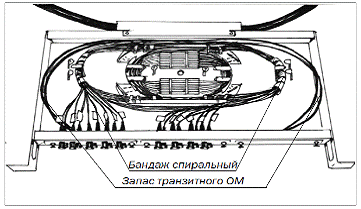

Рисунок 15. ШКОС

С выходных портов, по специальному оптоволоконному патч корду, само оптоволокно, идет на медиаконвертер. Медиаконвертер - это устройство, преобразующее среду распространения сигнала из одного типа в другой. Чаще всего средой распространения сигнала являются медные провода и оптические кабели. В нашем случае, световой сигнал, выходящий из оптоволокна, медиаконвертер преобразует в электрический сигнал, который в дальнейшем будет передаваться по медным кабелям. Технология прокладка витой пары

На выход медиаконвертера, в разъем Rj - 45 подключается экранированная витая пара. Второй конец витой пары с первого этажа, по кабель каналу спускается на цокольный этаж. Так как потолок цокольного этажа навесной, состоящий из металлического каркаса и ГКЛ плит. Витая пара будет прокладываться по навесному потолку, с внутренней стороны.

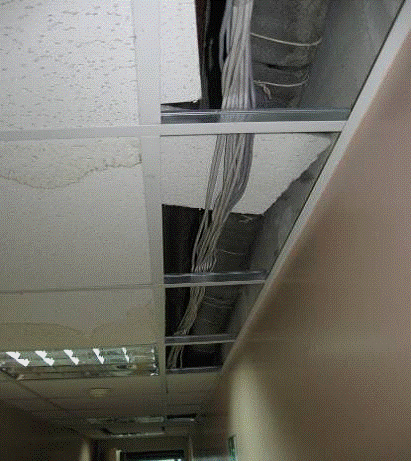

Рисунок 16. Навесной потолок

По навесному потолку кабель тянется до кабинета, где расположен телекоммуникационный шкаф «серверный шкаф». Где потом кабель, витая пара, подключается к маршрутизатору, так как по этому кабелю, осуществляется выход в интернет.

2.3    ТЕЛЕКОММУНИКАЦИОННЫЙ ШКАФ

Телекоммуникационный шкаф он же «серверный шкаф» - представляет из себя, сам шкаф, сделанный из сплава алюминия, что делает его легким, на котором надежно размещается: пассивное и активное сетевое оборудование, он обеспечивает удобный доступ ко всему сетевому оборудованию. Также он прост в установке и монтаже в различных коммерческих помещениях. Шкафы бывают открытые и закрытые, в данном проекте используется открытый телекоммуникационный шкаф.

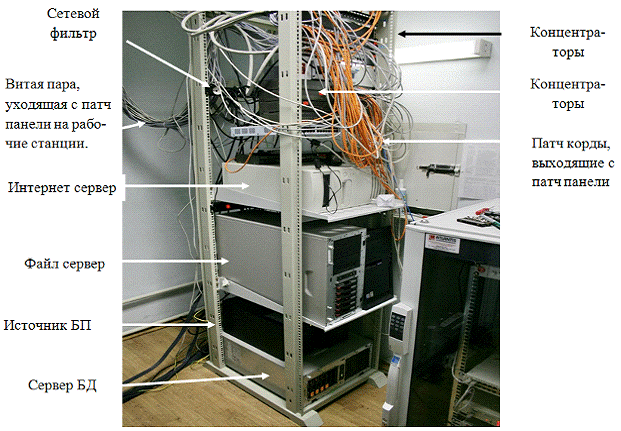

Рисунок 17. Серверная стойка

2.3.1 Организация линий связи в телекоммуникационном шкафу

К первой сетевой карте интернет сервера подключается витая пара, выходящая с маршрутизатора, она принимает интернет трафик. Вторая сетевая карта с помощью патч корда подключается к концентратору, она раздает интернет трафик по всей сети. К концентратору подключаются все имеющиеся сервера, в нашем случае это - файл сервер и сервер БД.

С тыльной стороны патч панели располагаются так называемые IDC-разъемы (разъем со смещением изоляции), к которым коммутируются кабель, витая пара. Это тот кабель, который приходит с клиентских машин и внешних коммутаторов.

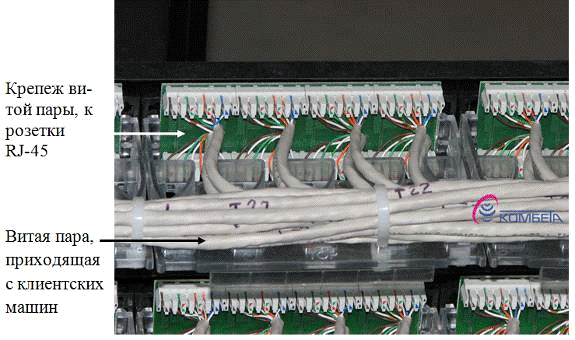

Рисунок 18. Патч панель. Тыловая сторона

На лицевой стороне коммутационной панели располагается множество портов, наиболее часто используемое количество -12, 24, 25.

Рисунок 19. Патч панель. Лицевая сторона

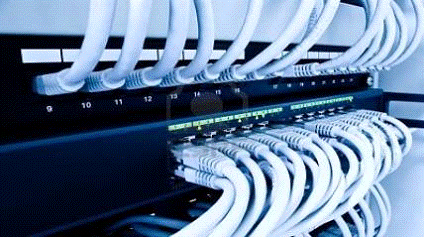

Рисунок 20. Концентратор соединенный патч кордами с патч панелью

К патч панели у нас подключены клиентские машины и внешние коммутаторы, с тыльной стороны. На лицевой стороне располагаются порты. Каждый порт подключен к отдельной машине. Патч кордом, соединяем патч панель с концентратором. Над каждым портом патч панели, подписываем номер кабинета, где находится клиентская машина, подключенная к этому порту. Также при прокладке витой пары, два конца маркируем, затем чтоб разобраться, где какой кабель. Например, это может быть цифровая маркировка, т.е. к одному концу проводу цепляем бирку с номером «1» и второй конец маркируем номером «1». В случае разрыва сети, мы способны без проблем определить, какая машина подключена к соответствующему порту, на патч панели, а также, каким проводом. Это позволяет нам сократить время, на поиски поврежденного кабеля.

Рисунок 21. Маркировка кабеля

Рисунок 22.Укладка кабеля

С тыльной стороны патч панели, витая пара выводится под навесной потолок, потому, что именно там у нас будут пролегать все провода, до того кабинет где необходима локальная сеть. Затем в стене кабинета, где нужно проложить сеть, сверлится сквозное отверстие, между навесным потолком и обычным. В отверстие вставляется гофрированная труба. Через отверстие протягивается кабель. В кабинете, где будет находится клиентские машины, заранее устанавливаются кабель каналы, в которых и будет находится витая пара и силовой кабель. Затем, укладываем кабеля в кабель каналах. Электросиловой кабель монтируем в электросиловую розетку, для обеспечения данного кабинета электричеством. Витую пару монтируем в специальные сетевые розетки «RJ-45».

2.3.2 Монтирование витой пары, к сетевой розетки RJ - 45

1. Для монтажа мы будем использовать: розетку  RJ-45 <#"865298.files/image029.gif">

Рисунок 23. Обжимка кабеля

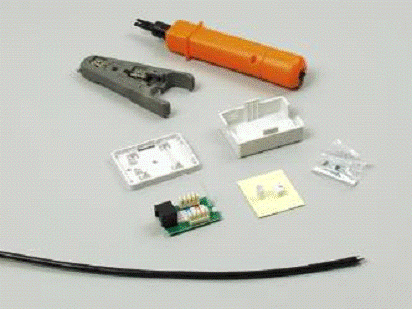

Рисунок 24. Необходимые инструменты

2.4    ТЕХНОЛОГИЯ СОЗДАНИЯ ПАТЧ - КОРДА

Берем конец кабеля с витой парой из бухты. Отмеряем отрезок необходимой длины: кабель должен свободно дотягиваться от компьютера до свитча, не загромождая при этом проход. Желательно, чтобы рассчитать длину кабеля так, чтобы впоследствии можно было убрать в его короб или спрятать за плинтус.

Аккуратно снимаем верхний защитный слой (внешнюю изоляцию) отрезанного кабеля. Если есть нить или изоляционная фольга, то обрезаем их. Изоляция удаляется на участке длиной примерно в 30-40 мм от конца электрического шнура. После того как мы сняли верхнюю обмотку кабеля, мы видим восемь жил проводов, отличающихся друг от друга цветом. Они скручены попарно.

Расправляем каждый провод. Все провода должны быть абсолютно ровными, прямыми и четко отделенными друг от друга. Далее составляем эти восемь цветных проводов вместе (плотно и в одну линию) в определенной последовательности. Последовательность следующая (T568B), слева направо, как показано на рисунке:

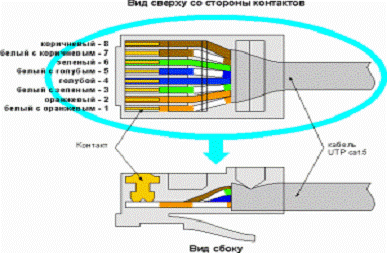

Рисунок 25. Обжимка витой пары

Приступаем к обжимке концов кабеля. Нам понадобятся обжимные клещи. Аккуратно поддерживаем торцовую часть ваших проводов: Возьмем коннектор. Его нужно повернуть язычком вниз, а контактами вверх (рисунок). Удерживая контакты, осторожно вставляем торец кабеля до упора внутрь коннектора, таким образом, чтобы каждый провод попал в свою дорожку коннектора. Убедившись в верном расположении контактов, помещаем коннектор в обжимные клещи. В них есть специальный разъем. Придерживая кабель, сжимаем клещи до упора - все контакты должны хорошо «прожаться». Вынимаем из клещей уже готовый , обжатый коннектор. Со вторым концом кабеля повторяем тоже самое, что и с первым. Теперь необходимо проверить наш патч корд. Берем тестер и вставляем в него патч корд обоими концами. Если индикаторы на обоих приборах совпадают, то патч корд готов к применению.

2.5    КОММУНИКАЦИОННОЕ ОБОРУДОВАНИЕ ВЫЧИСЛИТЕЛЬНОЙ СЕТИ

Для соединения компьютеров в локальную сеть, используется коммуникационное оборудование. В зависимости от масштабируемости сети, будет зависеть, какое оборудование и какое количества, необходимо применять для организации ЛВС.

В моей сети, для соединения компьютеров в локальную сеть, применяется следующее коммуникационное оборудование:

Сетевые платы (адаптер, сетевой адаптер)- это платы расширения, вставляемые в порты расширения на системной плате компьютера. Основная функция - передача и прием информации по сети.

Маршрутизатор (router) - устройство, используемое для организации крупных локальных сетей. Обеспечивает трафик между локальными сетями, имеющими разные сетевые адреса. Маршрутизаторы помогают уменьшить загрузку сети, благодаря её разделению на домены коллизий и широковещательные домены, а также благодаря фильтрации пакетов. В основном их применяют для объединения сетей разных типов, зачастую несовместимых по архитектуре и протоколам, например для объединения локальных сетей Ethernet и WAN-соединений, использующих протоколы xDSL, PPP, ATM, Frame relay и т.д. Нередко маршрутизатор используется, для обеспечения доступа из локальной сети в глобальную сеть Интернет, осуществляя функции трансляции адресов и межсетевого экрана.

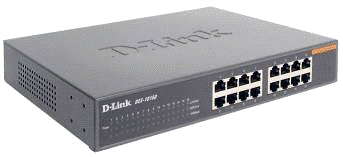

Рисунок 26. Концентратор                       Рисунок 27. Маршрутизатор

2.6    РАСЧЕТ ЗАТРАТ НА СОЗДАНИЕ СЕТИ



2.6.1 Определение стоимости материальной части сети

Таблица 1.Стоимость всего оборудования

Наименование оборудования	Количество	Цена	Стоимость
Концентраторы и маршрутизаторы
D-Link 24x10/100Base-TX	1	2 574,00р.	2 574,00р.
D-Link DES-1016A 16port 10/100 Fast Ethernet Switch	3	1 159,0р.	3 477,0р.
D-Link DES-1005D 5port 10/100 Fast Ethernet Switch	1	473,0р.	473,0р.
Маршрутизатор D - Link DIR-300	1	1 390,0р.	1 390,0р.
Остальное коммуникационное оборудование
ШКОС-19-1U-ВП-SC-24 Бокс оптический 19" на 24 SC	1	3 779,0р.	3 779,0р.
Media Converter (1UTP, 1SC) D-Link 100Base-TX to 100Base-FX	1	2 964,0р.	2 964,0р.
ИБП Серверный SUA3000I APC Smart-UPS 3000VA	1	42 777,0р.	42 777,0р.
Сервер	4	53 000,0р.	212 000,0р.
Патч панель 5bites LY-PP5-75 UTP 5e кат., 48 портов	2	1 384,0р.	2 768,0р.
Кабельная система
Кабель UTP 2PR 24AWG CAT5e 305м OUTDOOR REXANT	5	1 170,0р.	5 850,0р.
Кабель FTP 1PR 24AWG CAT5e 305м (A) REXANT	4	1 700,0р.	6 800,0р.
Коннектор RJ-45 5-й категории	60	3,0р.	180,0р.
Клещи для обжимки	2	650,0р.	1 300,0р.
Патч - корд UTP, Кат.5е, 0.5 м	30	22,0р.	660,0р.
Патч - корд UTP, Кат.5е, 1 м	31,00р.	465,00р.
ИТОГО:			287 457,0р.

ЗАКЛЮЧЕНИЕ

В данном курсовом проекте мы рассмотрели основные вопросы по созданию локальной вычислительной сети на предприятии. В нашем случае мы организовали локально вычислительную сеть в сервисном центре.

В нашей сети имеется 39 рабочих станций. Наша сеть имеет иерархическую структуру, построена на смешанной топологии типа «Шина - Звезда», это подразумевает, что управление всей сетью будет осуществляться через, специально отведенные компьютеры, так называемые сервера. Для осуществления безопасности информации, целостности и быстрой доступности к информации в нашей сети, мы используем четыре сервера. Интернет сервер, сервер баз данных, два файл сервера, один из них резервный.

Основным устройством, соединяющим разные участки сети в единую сеть, являются концентраторы. Применяется два вида кабелей, это витая пара и оптоволоконный кабель. Прокладка кабеля осуществляется по кабель каналам и по навесному потолку.

Исходя из всего вышеперечисленного, можно сделать вывод, что данная сеть весьма надежная, но требует постоянного обслуживания. Стоимость построения сети составила 287 457,0 рублей.
