Содержание

Введение

1. Система видеонаблюдения. Устройство и параметры видеокамер

2. Прокладка электропроводок в трубах

. Охрана труда

Литература

Введение

В настоящее время все камеры видеонаблюдения <#"865078.files/image001.gif">

Размер матрицы - размер преобразователя матрицы приведен в дюймах. Большинство видеокамер используют чувствительные элементы с диагональю матрицы 1/3″ и 1/4″, но, так же встречаются размеры 1″, 2/3″, 1/2″, и 1/6″. Размер сенсора является очень важным техническим параметром, так как под его размер мы выбираем объектив. Размер матрицы дает возможность использовать объектив такого же или чуть большего размера. Например, имея матрицу диагональю 1/4″, мы можем использовать объектив с такой же диагональю, или больше, например, 1/2″. Обычно, чем больше матрица, тем лучше качество изображения, поскольку большая матрица позволяет использовать большее количество пикселей. Однако на практике, будьте осторожны с этим правилом, так как качество изображения зависит не только от размера чувствительного элемента.

Разрешение камеры - еще один важный параметр, который определяется, как способность различать камерой генерируемые изображения мелких деталей. Разрешающая способность определяется, в большинстве случаев, в телевизионных линиях (ТВЛ), либо в пикселях. У камеры разрешающая способность тем больше, чем больше размер проецируемого изображения. Основные категории камер из-за разрешающей способности: 240-380 ТВл (камера с низким разрешением), 420 - 480 ТВл (стандартное разрешение видеокамеры - самое распространенное), около 600 ТВл (высокое разрешение), более 700 телевизионных линий (камера Мп).

Чувствительность - по определению, способность камеры производить заданное качество в данных условиях освещения и при заданном отношении сигнал/шум. Чувствительность дана для конкретных условий, в которых была измерена. Чувствительность определяется значением Lux (люкс). Lux - означает возможность работать абсолютно без света.

Исправить (улучшить) чувствительность камеры помогает наличие функции автоматической регулировки усиления AGC (АРУ).

Отношение сигнал/шум - отношение сигнал-шум говорит нам о возможности камеры генерировать изображение определенного качества. Отношение сигнал/шум определяется в децибелах при отключенной функции автоматической регулировки усиления (АРУ). Отношение сигнал-шум косвенно связано со светочувствительностью камеры наблюдения <#"865078.files/image002.jpg">

винипластовые трубы

Во взрывоопасных зонах прокладка электропроводок во всех видах пластмассовых труб запрещается. Полиэтиленовые трубы прокладываются в сухих, влажных, сырых, особо сырых и пыльных помещениях, в помещениях с химически активной средой и в наружных скрыто по несгораемым основаниям. Винипластовые трубы в этих помещениях прокладывают открыто по несгораемым и трудносгораемым основаниям и скрыто по сгораемым при условии прокладки по слою листового асбеста толщиной не менее 3 мм или по намету штукатурки толщиной не менее 5 мм, выступающему с каждой стороны трубы не менее чем на 5 мм, с последующим заштукатуриванием слоем штукатурки толщиной не менее 10 мм.

Пластмассовые трубы в подготовке пола прокладывают на глубине, обеспечивающей их замоноличивание слоем бетонного раствора над верхними трубами глубиной не менее 20 мм. Выход пластмассовых труб из подготовки пола выполняют коленами из стальных труб, а при отсутствии возможности механических повреждений - коленами из винипластовых труб. При выходе потока винипластовых труб из подготовки пола защита от механических повреждений выполняется кожухами из стального листа.

Винипластовые и полиэтиленовые трубы должны быть проложены ниже труб отопления или горячего водоснабжения. При пересечении винипластовых и полиэтиленовых труб стальными трубами отопления и горячего водоснабжения расстояние между пересекающимися трубами должно быть не менее 50 мм в свету.

Соединение пластмассовых труб между собой производится муфтами из того же материала, что и трубы, или с помощью раструбов. Концы труб должны плотно прилегать друг к другу и находиться в середине муфты. Соединение полиэтиленовых труб осуществляется горячей обсадкой или сваркой в раструбах и склеиванием в муфтах, винипластовых - плотной посадкой или склеиванием.

При скрытой прокладке соединение полиэтиленовых труб со стальными и винипластовыми выполняют плотной горячей обсадкой в раструбах, образуемых с помощью специальной оправки (рис. 3).

Рис 3

Для соединения труб горячей посадкой конец трубы на участке 40-50 мм разогревается горелкой в течение 45 с до температуры 100- 120 °С, в разогретый конец трубы вставляется оправка и образуется раструб. В раструб устанавливают конец полиэтиленовой, винипластовой или стальной трубы с усилием 50 Н (5 кг) с одновременным поворотом на 45-90°.

Соединение винипластовых труб муфтами выполняют с помощью клея БМК-5к или ИКФ-147 или плотной посадкой. Плотная посадка выполняется следующим образом: на участке 15-20 мм от конца трубы наматывается в один слой изоляционная лента, конец трубы вставляется в раструб муфты с усилием 50 Н с одновременным поворотом на 45-90°.

При необходимости герметизации места соединения раструба с трубой торец раструба обматывают тремя-четырьми слоями липкой полихлорвиниловой или полиэтиленовой ленты. Когда не требуется высокая механическая прочность и герметичность, полиэтиленовые трубы могут быть соединены с помощью патрубков, в которые на тугой посадке вводятся концы труб.

Соединение и ответвление проводов, прокладываемых в прямых трубах, производят в коробках или ящиках. Соединение проводов непосредственно в трубах не допускается. Пластмассовые трубы, не введенные в коробки или корпуса аппаратов, оконцовывают изолирующими втулками или воронками.

При монтаже открыто прокладываемых винипластовых труб необходимо предусматривать компенсацию температурных изменений длины, которое составляет 0,08 мм на ±1°С.

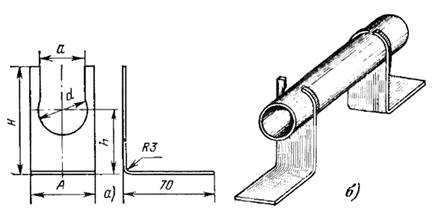

Рис.4. Скоба для неподвижного крепления пластмассовых труб: а - общий вид скобы; б - крепление трубы скобами

Температурные изменения длины воспринимаются элементами самой трубы (отводами, углами и т. п.). Для использования компенсирующей способности труб на трассе предварительно намечают места расположения неподвижных и подвижных креплений, в которых трубы могут перемещаться вдоль своей оси, и указывают расстояние между ними. Далее проверяют компенсирующую способность трубопроводов между неподвижными креплениями.

Неподвижные крепления выполняют, как правило, у ввода в аппараты и монтажные изделия, в местах прохода труб через стену и перекрытия, а также при вертикальной прокладке.

Крепление открыто проложенных труб выполняют с помощью клиц, скоб, накладок и других изделий заводского изготовления. Эти крепления являются неподвижными. Скобы в месте крепления труб должны иметь прокладку из прессшпана.

Для неподвижного крепления труб применяют также скобы (рис. 23), изготовленные в условиях мастерских из отходов листовой стали толщиной 2-2,5 мм. Размеры скоб для крепления труб различного диаметра приведены в табл. 3.

Применение скоб позволяет собирать пакеты из труб. Для этой цели необходимый набор скоб приваривают к стальной полосе шириной 30 мм; трубы закрепляют изгибом концов скобы в «полуштопор».

Таблица 3. Размеры скоб для крепления труб.

В ряде случаев применяют скобы (рис. 24) для одновременного крепления светильника и трубы. При подвесе светильника на конструкции следует учитывать, что согласно СНиП III-33-76 конструкция для крепления должна без повреждения выдержать приложенную к ней нагрузку, равную пятикратной массе светильника.

Подвижные крепления труб выполняют с помощью муфтовых компенсаторов (рис. 25), которые устанавливают на строительных основаниях и конструкциях, стенах, потолках. Расстояния между точками крепления винипластовых труб на прямых участках не должны превышать значений, указанных ниже:

. Охрана труда

Значительное количество несчастных случаев от поражения электрическим током связано с тем, что нарушается изоляция электроприемников. Для защиты людей от поражения электрическим током при повреждении изоляции должна быть применена, по крайней мере, одна из следующих защитным мер: заземление, зануление, защитное отключение, разделительный трансформатор, малое напряжение, двойная изоляция, выравнивание потенциалов.

Защитное заземления - преднамеренное соединение с землёй или её эквивалентом металлических нетоковедущих частей электроприёмников (электроустановок), которые могут оказаться под напряжением (ГОСТ 12.1.009 - 76. ССБТ. Электробезопасность. Термины и определения).

Зануление - преднамеренное электрическое соединение металлически нетоковедущих частей электроприёмников (электроустановок) с нейтральной точкой трансформатора питающей подстанции металлических нетоковедущих частей, которые могут оказаться под напряжением (ГОСТ 12.1.009 - 76. ССБТ. Электробезопасность. Термины и определения).

Заземление или зануление электроустановок следует выполнять:

• во всех электроустановках при напряжении 380 В и выше переменного тока и 440 В и выше постоянного тока;

• в электроустановках, эксплуатирующихся в помещениях с повышенной опасностью, особоопасных и наружных установках - при напряжении выше 42 В, но ниже 380 В переменного тока и выше 110 В, но ниже 440 В постоянного тока.

Помещения с повышенной опасностью характеризуются наличием одного из следующих условий: сырости (>75%) или токопроводящей пыли, токопроводящих полов, высокой температуры (>30°С), возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, аппаратам, механизмам и к металлическим корпусам электрооборудования.

Особо опасные помещения характеризуются наличием одного из следующих условий: особой сырости (>90%), химически активной или органической средой, одновременно двух и более условий повышенной опасности.

Заземляющие устройства электроустановок потребителей должны соответствовать требованиям ПУЭ.

Части электрооборудования, подлежащие заземлению, должны иметь надёжное контактное соединение с заземляющим устройством либо с заземлёнными конструкциями, на которых они установлены. Соединения должны быть только болтовыми или сварными. Скрутка не допускается.

Каждая часть электроустановки, подлежащая заземлению или занулению, должна быть присоединена к сети заземления или зануления отдельным проводником.

Заземляющие и нулевые проводники должны иметь покрытие, защищающее от коррозии. Открыто проложенные стальные проводники должны иметь черную окраску.

В соответствии с ГОСТ Р 50571.2-94 «Электроустановки зданий. Основные характеристики», гармонизированного со стандартами Международной электротехнической комиссии (МЭК), системы заземления электрических сетей делятся на следующие классы:

IT, TT, TN-C, TN-C-S, TN-S. Применительно к сетям переменного тока напряжением до 1 кВ обозначения имеют следующий смысл. Первая буква - характер заземления источника питания (режим нейтрали вторичной обмотки трансформатора): I - изолированная нейтраль, T - глухозаземленная нейтраль. Вторая буква - характер заземления открытых проводящих частей (металлических корпусов) электроустановки: Т - непосредственная связь открытых проводящих частей с землей (защитное заземление), N - непосредственная связь открытых проводящих частей с заземленной нейтралью источника питания (зануление). Последующие буквы - устройство нулевого рабочего и нулевого защитного проводников: С - нулевой рабочий (N) и нулевой защитный (РЕ) проводники объединены по всей сети, C-S - проводники N- и РЕ- объединены в части сети, S - проводники N- и РЕ- работают раздельно по всей сети.

•        Область применения такой защитной меры как заземление или зануление определяется режимом нейтрали и классом напряжения ЭУ.

Зануление применяется лишь в одной из систем электрической сети - в ЭУ до 1 кВ с глухозаземленной нейтралью (TN). В остальных группах ЭУ применяется защитное заземление.

Защитное отключение должно осуществляться устройствами (аппаратами), удовлетворяющими в отношении надежности действия специальным техническим условиям (ПУЭ п. 1.7.42).

Разделительный трансформатор - трансформатор, первичная обмотка которого отделена от вторичных обмоток при помощи защитного электрического разделения цепей. Безопасный разделительный трансформатор - разделительный трансформатор, предназначенный для обеспечения электрооборудования сверхнизким напряжением.

Разделительные трансформаторы должны удовлетворять специальным техническим условиям в отношении повышенной надежности конструкции и повышенных испытательных напряжений, в соответствии с требованиями, изложенными в гл.7 ПУЭ.

•        Защитное автоматическое отключение обеспечивается защитно- коммутационными аппаратами, реагирующими на сверхтоки и дифференциальный ток.
