Определение норм расхода воды для пожаротушения

Министерство образования и науки Российской Федерации

ФГАОУ ВПО «Северо-Восточный федеральный университет им. М.К.Аммосова»

Горный факультет

Кафедра «Защита в чрезвычайных ситуациях»

Курсовая работа

на тему: «Определение норм расхода воды для пожаротушения»

Выполнил: студент гр. ПБ-12

Винокуров Алексей Васильевич

Руководитель: Кардашевская Елена Георгиевна

Якутск 2015г.

Задание

Тема курсовой работы: «Определение норм расхода воды для пожаротушения»

Актуальность темы: предотвращение гибели людей при пожаре.

Исполнитель: Винокуров Алексей, студент гр. ПБ-12

Руководитель: Кардашевская Елена Георгиевна

Дата защиты курсовой работы:

Оценка:

Подпись членов комиссии:

Оглавление

Введение

. Расчетные расходы воды на пожаротушение

. Гидравлический расчет водопроводной сети

. Расход воды на пожаротушения

. Требования пожарной безопасности к наружному противопожарному водоснабжению

Заключение

Список использованной литературы

.
Расчетные расходы воды на пожаротушение

Общий расчетный пожарный расход воды , подаваемый объединенной системой водоснабжения, складывается из расхода на наружное пожаротушение  расчетного количества  одновременных пожаров (от гидрантов на водопроводной сети), на внутреннее пожаротушение Qвн (от пожарных кранов), а также из расхода на спринклерные  и дренчерные  установки:

. (4.1)

Должна быть обеспечена подача этого расхода воды одновременно с подачей максимального часового расхода на хозяйственно-питьевые и производственные нужды.

Расходы воды на наружное пожаротушение (на один пожар) и количество одновременных пожаров в населенном пункте для расчета магистральных линий водопроводной сети принимаются по табл. 5 СНиП 2.04.02-84* (см. прил. 1). Под одновременным количеством пожаров подразумеваются пожары, возникающие в населенном пункте в течение 3 смежных часов (расчетное время тушения пожара). Количество таких пожаров назначается в соответствии с количеством жителей. С увеличением числа жителей количество пожаров увеличивается от 1 (при числе жителей в населенном пункте до 5 тыс. чел.) до 3 (при числе жителей от 100 тыс. до 1 млн. чел.). При назначении расхода воды на один пожар также учитывается количество этажей в застройке. В итоге величина расхода воды может быть от 5 до 100 л/с.

При наличии в населенном пункте крупных жилых и общественных зданий этот расход увеличивается до значений, приведенных в табл. 6 того же СНиП 2.04.02-84* в соответствии с этажностью и объемом зданий.

В расчетное количество одновременных пожаров включены пожары на промышленных предприятиях, расположенных в пределах населенного пункта. Их значения также могут быть увеличены по указаниям табл. 7 и 8 СНиП 2.04.02-84* в соответствии со степенью огнестойкости зданий, категорией помещений по пожарной опасности, объемом и конструктивными особенностями зданий.

При назначении расходов воды на пожаротушение принимается наиболее неблагоприятный вариант (набольший расход воды).

Расход воды на внутреннее пожаротушение зданий, оборудованных пожарными кранами, и расчетное число струй принимаются для здания, требующего наибольшего расхода воды, в соответствии с требованиями табл. 1 для жилых и общественных зданий и табл. 2 для производственных и складских зданий СНиП 2.04.01-85 (прил. 2) - от 1 до 4 струй с расходами от 2,5 до 5 л/с.

Расход воды на тушение пожара для спринклерных и дренчерных установок. Необходимость устройства систем автоматического пожаротушения и расчетные расходы принимаются согласно требованиям соответствующих норм и правил, утвержденных министерствами.

Расчетный расход воды на тушение пожара Qпож должен быть обеспечен при наибольшем расходе воды на другие нужды (хозяйственно-питьевые и производственные), т. е. система водоснабжения рассчитывается на подачу пожарного расхода в час максимального водопотребления.

Свободный напор в сети противопожарного водопровода низкого давления (на уровне поверхности земли) при пожаротушении должен быть не менее 10 м. Свободный напор в сети противопожарного водопровода высокого давления должен обеспечивать высоту компактной струи не менее 10 м при полном расходе воды на пожаротушение и расположении пожарного ствола на уровне наивысшей точки самого высокого здания.

.
Гидравлический расчет водопроводной сети

Расчетная схема водопроводной сети повторяет конфигурацию сети в плане. На ней показываются расчетные узлы - место подачи воды от НС-2, место присоединения водонапорной башни, места разделения и слияния потоков, точки присоединения крупнейших потребителей.

По методике, принятой для расчета водопроводных сетей, разбор воды из сети осуществляется только в расчетных узлах. Величина этих узловых расходов определяется по графику водопотребления отдельно для каждого потребителя воды.

Гидравлический расчет системы водоснабжения в режиме пожаротушения выполняется на основе расчетной схемы для часа максимального водопотребления и соответствующих диметров трубопроводов. К разбору воды на хозяйственно-питьевые и производственные нужды добавляются расходы на пожаротушение в самых невыгодных (наиболее высоко расположенных и удаленных от точки питания) узлах сети. Задачей расчета является проверка водопроводной сети на пропуск увеличенных расходов воды, определение потерь напора и требуемого напора в начальной точке сети (на НС-2). Если подобранный для нормального режима работы насос не способен обеспечить требуемые при пожаротушении параметры (Q и Н), может предусматриваться дополнительный пожарный насос.

Различают две стадии пожаротушения. На первой стадии (её продолжительность 10 минут) НС-2 работает в обычном режиме, расходуется пожарный запас воды в баке водонапорной башни, т. е. подача воды в сеть от водонапорной башни возрастает на величину расхода воды на пожаротушение.

На второй стадии считается, что запас воды в баке полностью израсходован, и подача осуществляется только от пожарных насосов на НС-2. Обычно рассчитывается только вторая стадия пожаротушения. Подача воды в сеть от НС-2, л/с, определяется по формуле

, (4.2)

где  - суммарное водопотребление в час максимального водопотребления всеми потребителями по ведомости водопотребления, л/с;  - расход воды на пожаротушение для расчетного количества пожаров, л/с, по формуле (4.1).

Гидравлический расчет тупиковых водопроводных сетей и тупиковых участков кольцевых сетей выполняется по тем же формулам, что и расчет насосно-рукавных систем (2.1)-(2.3). Расход воды на участке сети равен сумме узловых расходов всех узлов, получающих воду по этому участку. Данные по гидравлическим сопротивлениям труб водопроводной сети приведены в табл. 4.1.

Таблица 4.1

Значения расчетных удельных сопротивлений трубопроводов А, с2/м6, (для Q, м3/с) при v ³ 1,2 м/с

В отличие от тупиковой кольцевая сеть представляет собой систему параллельно соединенных магистралей, распределение воды между этими магистралями требует отдельного расчета. При этом используются законы Кирхгофа.

По первому закону алгебраическая сумма расходов в каждом узле равна нулю - расход воды, поступающей в узел, равен расходу воды, выходящей из узла.

По второму закону алгебраическая сумма потерь напора в кольце равна нулю - сумма потерь напора в участках с направлением движения по часовой стрелке равна сумме потерь напора в участках с направлением движения против часовой стрелки.

В инженерной практике при гидравлическом расчете системы водоснабжения в режиме пожаротушения производится предварительное потокораспределение по участкам кольцевой сети. При этом обеспечивается выполнение первого закона Кирхгофа. Далее выполняется гидравлический расчет всех участков кольцевой сети, и проверяется выполнение второго закона. Так как предварительное потокораспределение осуществлялось на основе умозрительных соображений, алгебраическая сумма потерь напора в кольце, называемая невязкой Dh, не только не равна нулю, но может быть весьма значительной. Требуется перераспределение потоков. Для получения равенства Sh = 0 или Dh = 0 по участкам кольца в направлении, обратном знаку невязки, пропускается увязочный расход Dq, который приближенно определяется

. (4.3)

где s = Al - гидравлические характеристики участков кольца; q - предварительные расходы на участках.

Новые уточненные расходы на участках определяются

. (4.4)

В многокольцевых сетях по этой методике определяются поправочные расходы для каждого кольца и уточненные расходы для всех участков, но вследствие приближенности формулы (4.3) и наличия смежных участков, входящих одновременно в два соседних кольца, добиться сразу нулевой невязки Dh = 0 во всех кольцах не удается. Требуется проводить несколько туров увязочных расчетов. При большом количестве колец такие расчеты весьма трудоемки, и для их выполнения используются компьютерные программы. Точность расчетов считается достаточной, если невязка во всех кольцах не превышает 0,5 м.

По результатам расчета сети в режиме пожаротушения определяется требуемый напор пожарного насоса

, (4.5)

где  - отметка земли в диктующей точке - обычно узле, где сходятся потоки в режиме пожаротушения или наиболее высоко расположенной точке, м;  - требуемый свободный напор при тушении пожара, принимается 10 м;  - суммарные потери напора в режиме пожаротушения от НС-2 до диктующей точки;  - отметка минимального уровня воды в РЧВ, м, назначается на 2…4 м ниже поверхности земли в районе НС-2.

Производительность пожарного насоса должна обеспечивать потребности в час максимального водопотребления всех потребителей воды плюс общий расчетный пожарный расход воды , определяется по формуле (4.2).

Пример. Выполнить расчет в режиме пожаротушения магистральной водопроводной сети поселка, определить параметры пожарного насоса.

Исходные данные. Население поселка 20 тыс. чел. Застройка зданиями высотой до двух этажей включительно. Жилые и общественные здания имеют объемы до 1 тыс. м3. Производственные здания без фонарей шириной 50 м имеют объем 10 тыс. м3. Степень огнестойкости зданий - II, категория помещений по пожарной безопасности - Б. Генеральный план поселка, схема водопроводных сетей и диаметры приведены на рис. 4.3, узловые расходы - на рис. 4.4, трубы чугунные. НС-2 находится в 2 км от поселка на отметке земли 40,0 м, водовод выполнен в 2 нитки. Общее водопотребление на хозяйственно-питьевые и производственные нужды в час максимального водопотребления 170,0 л/с.

пожаротушение гидравлический водопроводный сеть

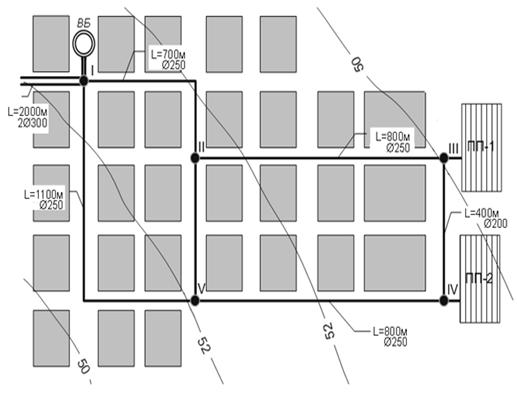

Рис. 4.3. Схема водопроводной сети

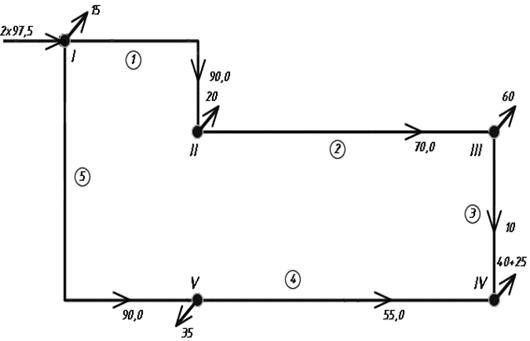

Рис. 4.4. Предварительная расчетная схема водопроводной сети при пожаротушении

Решение. В соответствии с количеством жителей по табл. 5 прил. 1 установлено расчетное количество одновременных пожаров - 2. Расход воды на наружное пожаротушение на один пожар 10 л/с. По табл. 6 прил. 1 установлен расход воды на один пожар в жилых и общественных зданиях 10 л/с, что не превышает ранее назначенный расход. В соответствии с заданными параметрами производственных помещений по табл. 7 прил. 1 назначен расход воды на наружное пожаротушение производственных зданий 15 л/с. Таким образом в поселке рассматриваются два одновременных пожара, один на промышленном предприятии с расходом на пожаротушение 15 л/с, второй - в жилой застройке - 10 л/с. Разбор воды на тушение обоих пожаров назначен в узле IV - наиболее удаленном от точки питания (в узле I) и расположенном на достаточно высокой отметке земли (50,7 м). На расчетной схеме сети (рис. 4.4) к узловому расходу в узле IV добавлен расход на тушение двух пожаров. Общая подача воды в режиме пожаротушения составляет 195,0 л/с.

Гидравлический расчет водовода сводится к определению потерь напора при пропуске расчетного расхода. Обе нитки водовода имеют одинаковые диаметры 300 мм и длину - общий расход распределяется поровну по 97,5 л/с. По табл. 4.1 определено удельное сопротивление трубопровода А = 0,9485 с2/м6. Потери напора в водоводе определяются по формуле (2.2).

На основе анализа конфигурации кольцевой сети и величин узловых расходов выполнено предварительное поток распределение с соблюдением 1-го закона Кирхгофа (см. рис. 4.4). Гидравлический расчет выполнен в табличной форме (табл. 4.2). На участках 4 и 5 расходы направлены против часовой стрелки и учтены со знаком «минус».

Таблица 4.2

Таблица гидравлического расчета

Расчет показал, что при предварительном поток распределении была перегружена правая по ходу воды ветвь, и невязка 4,08 м превышает допустимое значение 0,5 м. Увязочный расход определен по формуле (4.3).

.

Расходы скорректированы на величину Dq по направлению часовой стрелки (табл. 4.3). Расчет оформлен как продолжение предыдущей таблицы.

Таблица 4.3

Продолжение таблицы гидравлического расчета

Величина невязки удовлетворительна, полученные расходы можно считать расчетными. Результаты расчета представлены на рис. 4.5.

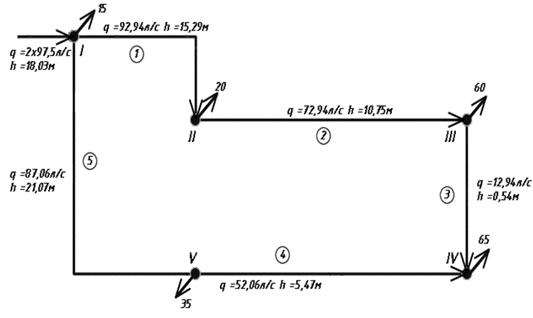

Рис. 4.5. Окончательная расчетная схема водопроводной сети при пожаротушении

Требуемый напор пожарного насоса определяется по формуле (4.5). При этом отметка земли в диктующей точке IV  по горизонталям на генеральном плане определена50,7 м, отметка минимального уровня воды в РЧВ  назначена на 2 м ниже отметки земли по исходным данным 38,0 м. Суммарные потери напора в режиме пожаротушения от НС-2 до диктующей точки  определяются как сумма потерь напора в водоводе и потерь в любой ветви кольцевой сети от точки питания до точки пожаротушения.

.

По данному напору и ранее рассчитанной производительности 195 л/с подбирается марка пожарного насоса.

3.      Расход воды на пожаротушения

Противопожарный водопровод должен предусматриваться в населенных пунктах, на объектах народного хозяйства и, как правило, объединяться с хозяйственно-питьевым или производственным водопроводом.

Примечания: 1. Допускается принимать наружное противопожарное водоснабжение из емкостей (резервуаров. водоемов) с учетом требований пп. 9.27 - 9.33 для:

)населенных пунктов с числом жителей до 5 тыс. чел.;

)отдельно стоящих общественных зданий объемом до 1000 м3, расположенных в населенных пунктах, не имеющих кольцевого противопожарного водопровода;

)при объеме зданий св. 1000 м3 - по согласованию с территориальными органами Государственного пожарного надзора;

)производственных зданий с производствами категорий В, Г и Д при расходе воды на наружное пожаротушение 10 л/с;

)складов грубых кормов объемом до 1000 м3;

)складов минеральных удобрений объемом зданий до 5000 м3;

)зданий радиотелевизионных передающих станций;

)зданий холодильников и хранилищ овощей и фруктов.

. Допускается не предусматривать противопожарное водоснабжение:

)населенных пунктов с числом жителей до 50 чел. при застройке зданиями высотой до двух этажей;

)отдельно стоящих, расположенных вне населенных пунктов, предприятий общественного питания (столовые, закусочные, кафе и т.п.) при объеме зданий до 1000 м3и предприятий торговли при площади до 150 м2 (за исключением промтоварных магазинов), а также общественных зданий I и II степеней огнестойкости объемом до 250 м3, расположенных в населенных пунктах;

)производственных зданий I и II степеней огнестойкости объемом до 1000 м3 (за исключением зданий с металлическими незащищенными или деревянными несущими конструкциями, а также с полимерным утеплителем объемом до 250 м3) с производствами категории Д;

)заводов по изготовлению железобетонных изделий и товарного бетона со зданиями I и II степеней огнестойкости, размещаемых в населенных пунктах, оборудованных сетями водопровода при условии размещения гидрантов на расстоянии не более 200 м от наиболее удаленного здания завода;

)сезонных универсальных приемозаготовительных пунктов сельскохозяйственных продуктов при объеме зданий до 1000 м3;

)зданий складов сгораемых материалов и несгораемых материалов в сгораемой упаковке площадью до 50 м2.

Расход воды на наружное пожаротушение (на один пожар) и количество одновременных пожаров в населенном пункте для расчета магистральных (расчетных кольцевых) линий водопроводной сети должны приниматься по табл. 5.

Расход воды на наружное пожаротушение (на один пожар) жилых и общественных зданий для расчета соединительных и распределительных линий водопроводной сети, а также водопроводной сети внутри микрорайона или квартала следует принимать для здания, требующего наибольшего расхода воды, по табл. 6.

Расход воды на наружное пожаротушение на промышленных и сельскохозяйственных предприятиях на один пожар должен приниматься дляздания, требующего наибольшего расхода воды, согласно табл. 7 или 8.

Расход воды на наружное пожаротушение зданий, разделенных на части противопожарными стенами, надлежит принимать по той части здания, где требуется наибольший расход воды.

Расход воды на наружное пожаротушение зданий, разделенных противопожарными перегородками, следует определять по общему объему здания и более высокой категории производства по пожарной опасности.

Расход воды на наружное пожаротушение одно-двухэтажных производственных и одноэтажных складских зданий высотой (от пола до низа горизонтальных несущих конструкций на опоре) не более 18 м с несущими стальными конструкциями (с пределом огнестойкости не менее 0,25 ч) и ограждающими конструкциями (стены и покрытия) из стальных профилированных или асбестоцементных листов со сгораемыми или полимерными утеплителями необходимо принимать на 10 л/с более указанных в табл. 7 и 8.

Таблица 5

Примечания: 1. Расход воды на наружное пожаротушение в населенном пункте должен быть не менее расхода воды на пожаротушение жилых и общественных зданий, указанных в табл. 6.

. При зонном водоснабжении расход воды на наружное пожаротушение и количество одновременных пожаров в каждой зоне следует принимать в зависимости от числа жителей, проживающих в зоне.

. Количество одновременных пожаров и расход воды на один пожар в населенных пунктах с числом жителей более 1 млн. чел. надлежит приниматьсогласно требованиям органов Государственного пожарного надзора.

. Для группового водопровода количество одновременных пожаров надлежит принимать в зависимости от общей численности жителей в населенных пунктах, подключенных к водопроводу.

. В расчетное количество одновременных пожаров в населенном пункте включены пожары на промышленных предприятиях, расположенных в пределах населенного пункта. При этом в расчетный расход воды следует включать соответствующие расходы воды на пожаротушение на этих предприятиях, но не менее указанных в табл. 5.

Таблица 6

Для сельских населенных пунктов расход воды на один пожар - 5 л/с.

Примечание. Расходы воды на наружное пожаротушение зданий высотой или объемом свыше указанных в табл. 6, а также общественных зданий объемом свыше 25 тыс. м3 с большим скоплением людей (зрелищные предприятия, торговые центры, универмаги и др.) надлежит принимать и согласовывать в установленном порядке.

Таблица 8

Примечания к табл. 7 и 8: 1. При двух расчетных пожарах на предприятии расчетный расход воды на пожаротушение следует принимать по двум зданиям, требующим наибольшего расхода воды.

. Расход воды на наружное пожаротушение отдельно стоящих вспомогательных зданий промышленных предприятий следует определять по табл. 6 как для общественных зданий, а встроенных в производственные здания - по общему объему здания по табл. 7.

. Расход воды на наружное пожаротушение зданий сельскохозяйственных предприятий I и II степеней огнестойкости объемом не более 5 тыс. м3 с производствами категорий Г и Д следует принимать 5 л/с.

. Расход воды на наружное пожаротушение складов лесных материалов вместимостью до 10 тыс. м3 следует принимать по табл. 7, относя их к зданиям V степени огнестойкости с производством категории В. При большей вместимости складов следует руководствоваться требованиями соответствующих нормативных документов.

. Расход воды на наружное пожаротушение зданий радиотелевизионных передающих станций независимо от объема зданий и числа проживающих впоселке людей надлежит принимать не менее 15 л/с, если по табл. 7 и 8 не требуется больший расход воды. Указанные требования не распространяются на радиотелевизионные ретрансляторы, устанавливаемые на существующих и проектируемых объектах связи.

. Расход воды на наружное пожаротушение зданий объемами, более указанных в табл. 7 и 8, надлежит устанавливать по согласованию с территориальными органами Государственного пожарного надзора.

7. Степень огнестойкости зданий или сооружений надлежит определять в соответствии с требованиями СНиП 2.01.02-85 <http://www.zakonprost.ru/content/base/99206>.

. Для зданий II степени огнестойкости с деревянными конструкциями расход воды на наружное пожаротушение следует принимать на 5 л/с больше указанного в табл. 7 или 8.

Примечание. Для зданий шириной не более 24 м и высотой до карниза не более 10 м стояки-сухотрубы допускается не предусматривать.

Расход воды на наружное пожаротушение открытых площадок хранения контейнеров с грузом до 5 т следует принимать при количестве контейнеров:

от 30 до 50 шт - 15 л/с;

св. 50" 100 " - 20 л/с;

"100 "300 " - 25 л/с;

"300 " 1000 " - 40 л/с.

Расход воды на тушение пожара при объединенном водопроводе для спринклерных или дренчерныхустановок, внутренних пожарных кранов и наружных гидрантов в течение 1 ч с момента начала пожаротушения следует принимать как сумму наибольших расходов, определенных в соответствии с требованиями "Инструкции по проектированию установок автоматического пожаротушения", СНиП 2.04.01-85 <http://www.zakonprost.ru/content/base/56513> и настоящего раздела.

Расход воды, необходимый на время тушения пожара после отключения спринклерных или дренчерных установок, следует принимать согласно пп. 2.14, 2.16, 2.20 и 2.21.

Примечание. Одновременность действия спринклерных и дренчерных установок надлежит учитывать в зависимости от условий пожаротушения.

Расход воды на наружное пожаротушение пенными установками, установками с лафетными стволами или путем подачи распыленной воды должен определяться в соответствии с требованиями противопожарной безопасности, предусмотренными нормами строительного проектирования предприятий, зданий и сооружений соответствующих отраслей промышленности с учетом дополнительного расхода воды в размере 25% из гидрантов согласно п. 2.14. При этом суммарный расход воды должен быть не менее расхода, определенного по табл. 7 или 8.

На пожаротушениезданий, оборудованных внутренними пожарными кранами, должен учитываться дополнительный расход воды к расходам, указанным в табл. 5 - 8, который следует принимать для зданий, требующих наибольшего расхода воды в соответствии с требованиями СНиП 2.04.01-85 <http://www.zakonprost.ru/content/base/56513>.

Расчетный расход воды на тушение пожара должен быть обеспечен при наибольшем расходе воды на другие нужды, предусмотренные п. 4.3, при этом на промышленном предприятии расходы воды на поливку территории, прием душа, мытье полов и мойку технологического оборудования, а также на полив растений в теплицах не учитываются.

В случаях когда по условиям технологического процесса возможно частичное использование производственной воды на пожаротушение, следует предусматривать установку гидрантов на сети производственного водопровода дополнительно к гидрантам, установленным на сети противопожарного водопровода, обеспечивающего требуемый расход воды на пожаротушение.

Расчетное количество одновременных пожаров на промышленном или сельскохозяйственном предприятии надлежит принимать в зависимости от занимаемой ими площади; один пожар при площади до 150 га, два пожара - более 150 га.

При объединенном противопожарном водопроводе населенного пункта и промышленного или сельскохозяйственного предприятия, расположенных вне населенного пункта, расчетное количество одновременных пожаров должно приниматься:

) при площади территории предприятия до 150 га при числе жителей в населенном пункте до 10 тыс. чел. - один пожар (на предприятии или в населенном пункте по наибольшему расходу воды); то же, при числе жителей в населенном пункте свыше 10 до 25 тыс. чел. - два пожара (один на предприятии и один в населенном пункте);

) при площади территории предприятия свыше 150 га и при числе жителей в населенном пункте до 25 тыс. чел. - два пожара (два на предприятии или два внаселенном пункте по наибольшему расходу);

) при числе жителей в населенном пункте более 25 тыс. чел. - согласно п. 2.22 и табл. 5, при этом расход воды следует определять как сумму потребного большего расхода (на предприятии или в населенном пункте) и 50% потребного меньшего расхода (на предприятии или в населенном пункте);

) при нескольких промышленных предприятиях и одном населенном пункте - согласно требованиям органов Государственного пожарного надзора.

Продолжительность тушения пожара должна приниматься 3 ч; для зданий I и II степеней огнестойкости с несгораемыми несущими конструкциями и утеплителем с помещениями категорий Г и Д - 2 ч.

Максимальный срок восстановления пожарного объема воды должен быть не более:

ч - в населенных пунктах и на промышленных предприятиях с помещениями по пожарной опасности категорий А, Б, В;

ч - на промышленных предприятиях с помещениями по пожарной опасности категорий Г и Д;

ч - в сельских населенных пунктах и на сельскохозяйственных предприятиях.

Примечания: 1. Для промышленных предприятий с расходами волы на наружное пожаротушение 20 л/с и менее допускается увеличивать время восстановления пожарного объема воды:

до 48 ч - для помещений категорий Г и Д;

до 36 ч - " " категории В.

Примечание:2. На период восстановления пожарного объема воды допускается снижение подачи воды на хозяйственно-литьевые нужды системами водоснабжения I и II категорий до 70%, III категории до 50% расчетного расхода и подачи воды на производственные нужды по аварийному графику.

4.      Требования пожарной безопасности к наружному противопожарному водоснабжению.

Наружное противопожарное водоснабжение должно предусматриваться на территории поселений и организаций. Наружный противопожарный водопровод, как правило, объединяется с хозяйственно-питьевым или производственным водопроводом.

Примечания:

. Допускается применять наружное противопожарное водоснабжение из искусственных и естественных вод источников (резервуары, водоемы):

)населенных пунктов с числом жителей до 5000 человек;

)отдельно стоящих зданий любого назначения, расположенных вне населенных пунктов, при отсутствии хозяйственно-питьевого или производственного водопровода, обеспечивающего требуемый нормами расход воды на наружное противопожарное водоснабжение;

)зданий различного назначения при требуемом расходе воды на наружное противопожарное водоснабжение не более 10 л/с;

)1- и 2-этажных зданий любого назначения при площади застройки не более площади пожарного отсека, допускаемой нормами для таких зданий.

. Допускается не предусматривать наружное противопожарное водоснабжение:

)населенных пунктов с числом жителей до 50 человек при застройке зданиями высотой до 2 этажей;

)расположенных вне населенных пунктов отдельно стоящих зданий и сооружений класса Ф3.1 по функциональной пожарной опасности площадью не более 150 м2, класса Ф3.2 по функциональной пожарной опасности объемом не более 1000 м3, классов Ф1.2, Ф2, Ф3, Ф4 по функциональной пожарной опасности I, II, III и IV степеней огнестойкости объемом не более 250 м3;

)зданий и сооружений класса Ф5 по функциональной пожарной опасности I и II степеней огнестойкости категории Д по взрывопожарной и пожарной опасности объемом не более 1000 м3;

)сезонных универсальных приемно-заготовительных пунктов сельскохозяйственных продуктов при объеме зданий не более 1000 м3;

)зданий класса Ф5.2 по функциональной пожарной опасности площадью не более 50 м2.

(Новая редакция. Изм. № 1 <http://base1.gostedu.ru/55/55313/index16835.htm>)

Качество воды источников противопожарного водоснабжения должно соответствовать условиям эксплуатации пожарного оборудования и применяемым способам пожаротушения.

Противопожарный водопровод следует создавать, как правило, низкого давления. Противопожарный водопровод высокого давления создается только при соответствующем обосновании. В водопроводе высокого давления стационарные пожарные насосы должны быть оборудованы устройствами, обеспечивающими пуск насосов не позднее чем через 5 мин после подачи сигнала о возникновении пожара.

Примечание - Для поселений с числом жителей до 5 тыс. чел., в которых не создаются подразделения пожарной охраны, следует создавать противопожарный водопровод высокого давления.

Минимальный свободный напор в сети противопожарного водопровода низкого давления (на уровне поверхности земли) при пожаротушении должен быть не менее 10 м. Минимальный свободный напор в сети противопожарного водопровода высокого давления должен обеспечивать высоту компактной струи не менее 20 м при максимально необходимом расходе воды на пожаротушение и расположении пожарного ствола на уровне наивысшей точки самого высокого здания. Свободный напор в сети объединенного водопровода должен быть не менее 10 м и не более 60 м.
