Реферат
Разработать технологический
процесс изготовления детали в заготовительно-штамповочном производстве,
маршрутная карта.
Объектом разработки является
деталь, изготовленная из материала материала Д16Т по ГОСТ 4784-97.
Введение
Высокие темпы развития машиностроения и
значительное расширение механизации и автоматизации производственных процессов
требуют дальнейшего совершенствования технологии обработки металлов.
Холодная листовая штамповка является одним из
наиболее прогрессивных технологических методов производства.
В настоящее время в машиностроении методом
холодной штамповки изготавливают 50÷70%
деталей, в приборостроении до 75%, а в производстве товаров народного
потребления до 98%.
Листовая штамповка имеет ряд преимуществ перед
другими видами обработки металлов, как в техническом, так и в экономическом
отношении.
В техническом отношении холодная штамповка
позволяет:
) получать детали весьма сложных форм,
изготовление которых другими методами обработки или невозможно или
затруднительно;
) создавать прочные и жёсткие, но и лёгкие по
массе конструкции деталей при небольшом расходе материала;
) получать взаимозаменяемые детали с достаточно
высокой точностью размеров, преимущественно без последующей механической
обработки.
1 Конструктивно-технологический
анализ детали
Деталь не имеет сложной конфигурации с узкими и
длинными вырезами контура или очень узкими прорезами (b=28
мм>2S=4.0 мм).
Внутренний контур состоит из круглых отверстий. Вырубка детали производится по
всему контуру - сопряжения сторон наружного контура выполняется с
закруглениями. Деталь не является длинной и узкой, поэтому вариант изготовления
заготовки вырубкой обоснован.
Отверстия в детали можно реализовать пробивкой,
так как они имеют большие размеры, чем минимально возможные (d=2,6
мм>0,8=1,6 мм).
Соблюдая ограничение по наименьшему расстоянию
от края круглого отверстия до прямолинейного наружного контура (не менее S=
2.0).
Расстояние от краев круглых отверстий до
прямолинейного наружного контура составляет:
с1 =
с2 =с3=
c4 =
1.1 Описание марки материала
Химический состав сплава, из
которого изготавливаются, листы Д16АТ эквивалентен Д16АТ по ГОСТ 4784-97. Д16 -
термоупрочняемый сплав, который можно облагородить до или после изготовления
детали.
Таблица 1- Химический состав в % Д16АТ ( ГОСТ
4784-97).
Основные
механические свойства сплава Д16АТ
|
Модуль
упругости первого рода, E
|
6900
кг/мм2
|
|
Модуль
упругости первого рода при температуре 100°C, E100°
|
6350
кг/мм2
|
|
Временное
сопротивление разрыву, σв
|
400
МПа
|
|
Напряжение
при относительном растяжении 0,2%
|
28
кг/мм2
|
|
Напряжение
при относительном растяжении 0,2% при температуре 100°С
|
26
кг/мм2
|
|
Напряжения
смятия при относительной деформации 0,2%
|
35
кг/мм2
|
|
Коэффициент
температурного расширения
|
23,8·10-6
1/град
|
|
Плотность
|
2,78
г/см3
|
|
Условный
предел усталости при 108 циклов
|
10
кг/мм2
|
|
.2 Анализ вариантов технологических схем
изготовления детали
Основными техническими признаками, влияющими на
выбор варианта технологического процесса, являются: механические свойства и
толщина материала, степень сложности конфигурации детали и ее габариты,
требуемая точность детали, место расположения отверстий и точность расстояния
между их осями. Основным экономическим признаком, от которого зависит решение
вопроса экономической целесообразности того или иного варианта, является
серийность производства.
Вариант технологических схем ее изготовления:
-раскрой листа на полосы;
вырубка в штампе полосы заготовки с
одновременной пробивкой в ней отверстий в штампе совмещенного действия;
гибка заготовки в штампе;
доводка детали вручную.
раскрой листа на полосы;
вырубка детали;
пробивка 4-х отверстий, Ø
2,6мм и Ø
20 мм.
гибка заготовки в штампе;
доводка детали вручную.
контроль.
заготовка деталь пресс гибка
2. Расчет технологических параметров
Определим размеры развертки
детали:
= lпр
+ lкр
где lпр
-длина прямолинейных участков, мм;
Lкр
-длина нейтрального слоя изогнутого участка, мм.
x
= 0,46 -коэффициент, определяющий положение нейтрального слоя ([1],таблица16).
Таким образом, ширина заготовки определится по
формуле:
где n-количество
участков;
φ-угол изогнутого участка,
град;
χ - коэффициент, определяющий
положение нейтрального слоя [1];
S0 -толщина
материала, мм.
lпр1
=а1+2h
- 4S-4R2 = 82+2×32-4×2,0-4×3=126
мм;пр2
=b+h-S-2R2 = 28+32+20-2,0-2×3=56 мм.
L1
= lпр + lкр
=126+12,2=138 мм;
L2
= lпр + lкр
=56+6,1=62мм.
Размеры заготовки штамповки детали: 138х62 мм.
2.1 Расчет ширины полосы материала для
изготовления заготовки
Принимаем для разрабатываемого процесса, что
лист разрезается на полосы на гильотинных ножницах. Заготовки из полос
вырубаются в штампе без бокового прижима полосы и с подачей материала в любую
зону вручную.
Формула для расчета ширины полосы в этом случае
имеет вид:
= 2,5 мм - величина перемычки между
заготовками.
Δш =1,2 мм -
односторонний (минусовый) допуск на ширину полосы ([1],таблица 144) .
Z=1мм - гарантийный
зазор между полосой и направляющими штампа.
В зависимости от расположения заготовки на
полосе, ширина полосы может быть следующая:
В1 = 138+2×
(2,5+1,2)+1,5 = 150мм.
В2 = 62+2×(2,5+0,8)+1,0
= 70 мм.
.2 Расчет шага расположения заготовок
По ГОСТу выбираем листы, габаритом 1000 ×2000
мм и 1500×2000. При
изготовлении деталей гибкой, необходимо, по возможности, соблюдать правило,
чтобы линия сгиба не совпадала с направлением проката листа (рисунок 2).
Шаг расположения заготовок на полосе составляет:
= E+a,
где Е-размер вырезаемой детали ( вдоль полосы),
мм;
а - перемычка между вырезами мм [ 1].
t1= 62+2,5 = 64,5
мм, t2 = 138+2,5 = 140,5
мм
а)
б)

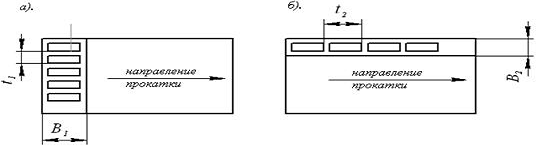

Рисунок 2 - Расположение полос
при раскрое листа; а- вертикально, б-горизонтально.
Определяем количество заготовок, которое можно
получить по вариантам а) и б).
Таблица 1 - Количество заготовок, получаемых из
листов при различных вариантах раскроя.
Габариты
листа мхм
|
Вариант
раскроя
|
Количество
(шт.)
|
|
|
Полос
из листа
|
Заготовок
из полосы
|
Заготовок
из листа
|
1,0
×
2,0
|
а
|
2000:150=13
|
1000:64,5=15
|
13х15=195
|
|
б
|
1000:70=14
|
2000:140,5=14
|
14х14=196
|
1,5
×
2,0
|
а
|
2000:150=13
|
1500:64,5=23
|
13х23=299
|
|
б
|
1500:70=21
|
2000:140,5=14
|
21х14=294
|
.3 Расчет коэффициента использования материала
Производим расчет коэффициента использования
материала листов:
.
f- площадь вырубаемой заготовки ( без учета
отверстий), мм2
m- количество
заготовок из листа;
Ал -ширина листа, мм;
Вл -длина листа, мм.
f - площадь
вырубаемой заготовки ( без учета отверстий), мм2.
f = 138×62-(123-45)×(62-28)=5904
мм2
Для разработки технологического
процесса изготовления детали выбираем лист габаритом 1500х2000 и его раскрой по
варианту а), для разработки технологического процесса изготовлений деталей.
3. Расчет усилия резки листа на полосы
Произведем подбор гильотинных ножниц исходя из
усилий резания и ширины отрезаемой полосы. Усилие резания определяем по
формуле:
,
где S0
= 2,0 мм - толщина материала;
=25 кгс/мм²,-
сопротивление материала срезу;
угол заострения ножей;
=1,3 - коэффициент,
учитывающий затопление ножей, разброс толщины и механических свойств материала
.
Ножницы для резки материала толщиной 2,5
мм , пределом прочности 50 кг/мм²
и шириной реза 1600 мм по каталогу
выбираем модель Н473А (ГОСТ 6282-52). Правильность их выбора проверяем по
развиваемому усилию резания:
Таким образом, для техпроцесса можно
рекомендовать гильотинные ножницы модели Н473 А ( ГОСТ 6282-52).
.1 Определение усилия вырубки развертки детали и
подбор пресса
Усилие резания материала при вырубке заготовок
по наружному контуру определяем по формуле:
,
где L-
длина контура, мм.
где -
длина прямолинейных участков контура, мм;
- длина криволинейных
участков контура, мм.
L =368+25=393 мм.
кН
Усилие снятия полосы с пуансона:
Рсн1=Ксн ×
Р ,
где Ксн = 0,12 - для штампа последовательного
действия (вырубка -пробивка [1], таблица 6].
Pсн1 =0,12 ×
196,5 = 23,5 кН
Усилие проталкивания заготовки через матрицу:
,
где - при вырубке на провал [1, страница 21];-
количество заготовок, находящихся одновременно в цилиндрической шейке матрицы.
Учитывая необходимость периодического ремонта - перешлифовки режущей кромки
матрицы, принимаем n=3:
Pпр1 =0,1×196,5×3
= 58,9 кН
Усилие резания при пробивке 4-х отверстий:
P2 = 2π×S0
×σcр
= 2×3,14×
( 4 ×2,6+20
+14)×2,0×25
=139,4 кН.
Усилие снятия заготовки с пуансона:
,
где Ксн - для многопуансонного пробивного штампа
[1,таблица 6]
Рсн2 =0,12×139,4
= 16,7кН
Усилие проталкивания отходов при пробивке
отверстий:
Рпр2 = кпр ×Р2×3,
где кпр = 0,08 - при вырубке с обратным
выталкиванием [1, страница 21] n=3.
Рпр2 = 0,1 ×139,4×3
= 41,8 кН
Общее усилие пресса, необходимое для выполнения
этой операции, составит:
,
где =1,3
- коэффициент, учитывающий потери, затопление режущих кромок, разброс толщины и
механических свойств материала и др.
Р∑ =1,3×(196,5+139,4+23,5+16,7+58,9+41,8)=
619 кН.
Произведем выбор пресса по каталогу оборудования
[2] , в зависимости, от Р∑, , величины рабочего хода ползуна, закрытой
высоты и габаритов штампа в плане.
При этом условно принимаем следующее:
рабочий ход ползуна должен быть не менее 5-10
толщина материала 10….20 мм,
закрытая высота штампа Нзакр =150×S0
=150×2,0=300
мм
габариты штампа в плане( 250….300)×2,0×
(350….400)
,0/ (600×800)
мм.
По каталогу оборудования [2] выбираем пресс
КД2330 (усилие пресса Р=1000 кН, ход ползуна h=32…130 мм, габариты стола пресса
630×950
мм, закрытая высота штампа Нзак= 340мм)
4. Определение усилий гибки
По справочнику σB
=200МПА ( [1], таблица 22).
Формула для расчета этого параметра имеет
следующий вид:
=2,5×B×S0
×σB
×k2-
для двухугловой гибки
P=1,25×B×S0
×σB
×k2-
для одноугловой гибки
P-усилие гибки;
где В - длина линии гиба,
к = 0,1- коэффициент, учитывающий изгиб листа
при резке, неравномерность механических свойств и толщены материала,
притупления режущих кромок ножей [1].
P1=2,5×28×2.0
×200×0.1=2,8
кН.
P1=1,25×28×2,0
×200×0,1=1,4
кН.
P∑=Р1 +Р2 =
2,8+1,4=4,2 кН.
Для выполнения операции гибки, выбираем пресс в
зависимости от параметров, указанных в п. 4, при этом условно принимаем:
Рабочий ход ползуна не менее 2-х высот детали,
т.е. 32мм,
Закрытая высота штампа Нзак 3×3296
мм;
Габариты штампа в плане -3А×3В=
3×82
х 3×28=24
х84мм.
По каталогу оборудования [2] выбираем пресс RL2122
(усилие пресса Р= 160 кН , ход ползуна h= 32 мм , габариты стола пресса 500
х380 мм =
250мм).
5. Расчет параметров пружинения материала
Радиус закругления пуансона, учитывающий от
пружинивание заготовки после ее гибки, определим по формуле:
,
- внутренний радиус
детали,
- модуль упругости
материала,
Угол пружинения материала после снятия внешней
нагрузки:
Таким образом, в
технических условиях на проектирование гибочного штампа необходимо задать
радиус закругления пуансона 2,93 мм , а угол сопряжения рабочих кромок пуансона
αпуансона
= 89,2º.
Список использованной литературы
2.
Справочное
пособие. Методы испытания, контроля и исследования машиностроительных
материалов. М.: Машиностроение, 1973-258 с.
3.
В.В
Уваров., Носова Е.А. Структура и свойства листовых сталей для холодной
штамповки: Учеб. пособие / Под общ. ред. Ф.В Гречникова , Самар. гос. аэрокосм.
ун-т. Самара, 2004-73 с.
4.
M.E
Зубцов. Листовая штамповка. -Л.: Машиностроение, 1980. - 432с.
5.
В.П
Романовский. Справочник по холодной штамповке. -Л: Машиностроение, 1971. -782с.
6.
В.П.
Попов. Основы теории листовой штамповки. - М.: Машиностроение, 1977. - 280 с.
7.
Ковка
и штамповка: Справочник: В 4 т. Т. 4 Листовая штамповка / Под. ред. Матвеева
А.Д.; Ред. совет: Семёнов Е.И. и др. - М.: Машиностроение, 1985 - 1987. - 544
с.: ил.
8.
Справочник
конструктора штампов: Листовая штамповка / Под общ. ред. Рудмана Л.И. - М.:
Машиностроение, 1988. - 496 с.
