Отчёт

по практической работе №4

«Исследование распределения тепловых полей в различных средах, при использовании программной среды Elcut»

по дисциплине

«Физические основы получения информации»

БАРНАУЛ 2012

Цель работы: исследование распределения тепловых полей в различных средах при использовании программной среды Elcut.

Задание:

определить физические свойства элементов системы, граничные условия;

произвести расчёт предложенных параметров и визуализировать результаты расчёта.

Ход работы:

На начальном этапе выполнения работы, мы создаём новый проект в программе Elcut. Создаём геометрическую модель исследуемой пластины и задаём необходимые параметры.

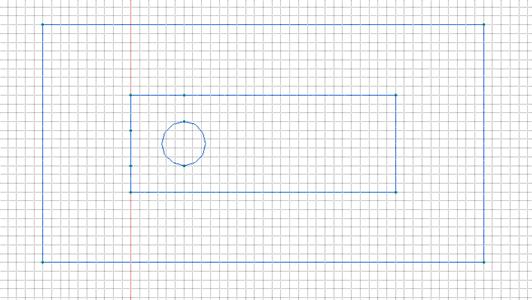

Рисунок 1 - Геометрическая модель системы

Определим свойства меток блоков и рёбер. Устанавливаем в первом случае параметры меди, во втором для стали.

Для меди:

теплопроводность 384 Вт/(м*К);

удельная теплоёмкость 385 Дж/(кг*К);

плотность 8930 кг/м³.

Для стали:

теплопроводность 47 Вт/(м*К);

удельная теплоёмкость 460 Дж/(кг*К);

плотность 7800 кг/м³.

Для воздуха:

теплопроводность 0,026 Вт/(м*К);

удельная теплоёмкость 1000 Дж/(кг*К);

плотность 1,2 кг/м³.

Произведём построение сетки.

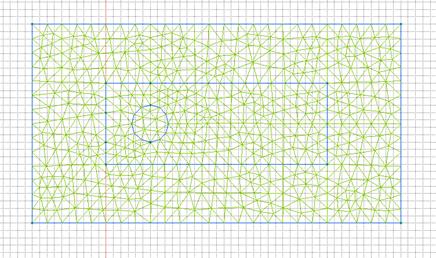

Рисунок 3 - Модель с построенной сеткой

Запустим решение, нажатием кнопки «Решить». В результате получим картину теплового распределения.

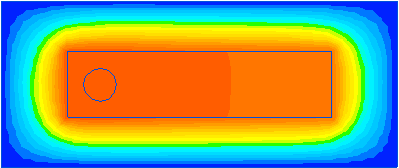

Рисунок 3 - Картина теплового распределения при медной пластине

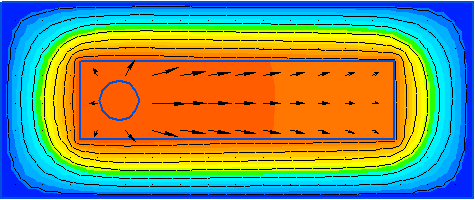

Рисунок 4 - Картина теплового распределения с изотермами при медной пластине

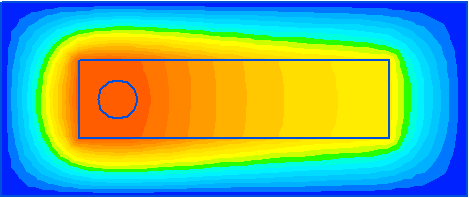

Рисунок 5 - Картина теплового распределения при стальной пластине

тепловой изотерма медный пластина

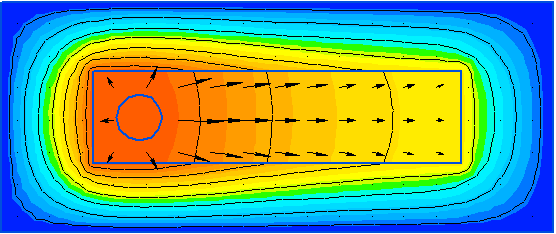

Рисунок 6 - Картина теплового распределения с изотермами при стальной пластине

Выводы:

В ходе выполнения практической работы мы научились использовать программную среду Elcut для исследования распределения тепловых полей в различных средах.
