Проектирование отладочной платы для микроконтроллера MDR32F9Q2I

Содержание

Введение

1. О предприятии

1.1 Тема практики

1.2 О программном обеспечении: Altium Designer

1.3 Описание электрической схемы

1.4 Разводка печатной платы

1.5 Изготовление платы

1.6 Программирование и отладка платы

1.7 Применение на практике

Заключение

Список использованных источников

Введение


Я, Сергеев Сергей Николаевич, студент 1 курса университета "Дубна”, обучающийся по специальности "Конструирование и технология электронных средств" в июле месяце 2014 года проходил практику в Объединённом институте ядерных исследований, в Лаборатории физики высоких энергий им.В.И. Векслера и А.М. Балдина. В данном отчете будет представлена информация о месте проведения практики, описаны основные выполненные работы.

Руководитель практики Горбунов Николай Васильевич, ведущий научный сотрудник Лаборатории физики высоких энергий ОИЯИ.

1. О предприятии


Объединённый институт ядерных исследований (ОИЯИ) - международная межправительственная научно-исследовательская организация, созданная на основе Соглашения, подписанного одиннадцатью странами-учредителями 26 марта 1956 г. и зарегистрированная ООН 1 февраля 1957 г. Расположен в Дубне, недалеко от Москвы, в Российской Федерации.

Институт создан в целях объединения усилий, научного и материального потенциала государств-членов для изучения фундаментальных свойств материи. Членами ОИЯИ сегодня являются 18 государств: Азербайджанская Республика, Республика Армения, Республика Беларусь, Республика Болгария, Социалистическая Республика Вьетнам, Республика Грузия, Республика Казахстан, Корейская Народно-Демократическая Республика, Республика Куба, Республика Молдова, Монголия, Республика Польша, Российская Федерация, Румыния, Словацкая Республика, Республика Узбекистан, Республика Украина, Чешская Республика. На правительственном уровне заключены Соглашения о сотрудничестве Института с Германией, Венгрией и Италией.

Основные направления теоретических и экспериментальных исследований в ОИЯИ: физика элементарных частиц, ядерная физика и физика конденсированных сред. Научную политику ОИЯИ вырабатывает Ученый совет.

В составе ОИЯИ семь крупных лабораторий, каждая из которых по масштабам исследований сопоставима с большим институтом. Штат насчитывает около 6000 человек, из них более 1000 - научные сотрудники, около 2000 - инженерно-технический персонал.

Важный аспект деятельности ОИЯИ - широкое международное научно-техническое сотрудничество: Институт поддерживает связи почти с 700 научными центрами и университетами из 60 стран мира. Только в России, крупнейшем партнере ОИЯИ, сотрудничество осуществляется со 150 исследовательскими центрами, университетами, промышленными предприятиями и фирмами из 40 российских городов.

Ежегодно в редакции многих журналов и оргкомитетов конференций Институт направляет более 500 научных статей и докладов, которые представляют около 3000 авторов. Публикации ОИЯИ рассылаются более чем в 50 стран мира.

В институте существуют подразделения:

·              Объединенный институт ядерных исследований, Лаборатория теоретической физики им.Н. Н. Боголюбова

·              Объединенный институт ядерных исследований, Лаборатория ядерных проблем им.В.П. Джелепова

·              Объединенный институт ядерных исследований, Лаборатория ядерных реакций им. Г.Н. Флерова

·              Объединенный институт ядерных исследований, Лаборатория нейтронной физики им. И.М. Франка

·              Объединенный институт ядерных исследований, Лаборатория информационных технологий <#"863627.files/image001.gif">

.

Первым шагом была настройка среды проектирования AD.

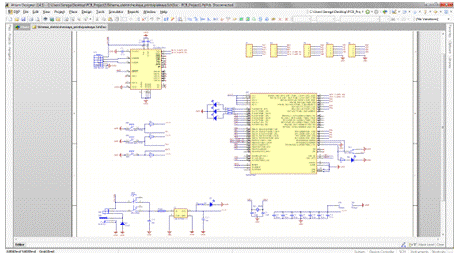

Согласно плану работы, была воспроизведена электрическая схема отладочной платы "МК MDR32F9Q2I" в СAD-системе AD, схема представленная ниже (Рис 1).

Рис. 1

1.4 Разводка печатной платы


Следующим этапом, стала проверка руководителем практики воспроизведенной электрической схемы на наличие ошибок и неточностей. Затем был создан PCB файл, в который была импортирована наша электрическая схема (Рис. 2).

Рис. 2

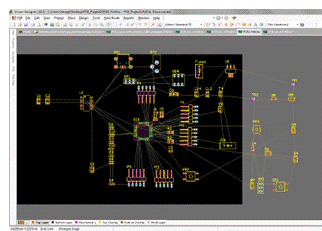

Расстановка элементов (Рис. 3).

Рис. 3

Расстановка элементов окончена (Рис. 4).

Рис. 4


Рис. 5

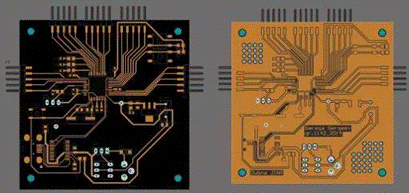

Рис. 6 Готовая плата в AD

1.5 Изготовление платы

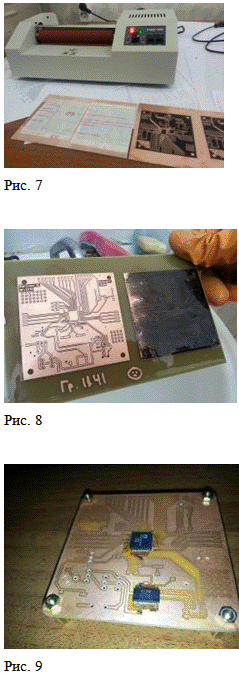

После разводки платы был отпечатан ламинированный зеркальный рисунок печатной платы на текстолите (Рис. 7), после чего подготовленная заготовка (зачищенный и обезжиренный текстолит с медным напылением) была опущена в хлористое железо для проведения химической реакции. Затем слой ламинированной краски был очищен с поверхности заготовки (Рис. 8). Следующим этапом работы была пайка электрических элементов (Рис. 9). На этапе пайки возникло несколько проблем, которые были успешно исправлены. Этими проблемами были: короткое замыкание, "отхождение" дорожек.

отладочная плата микроконтроллер текстолит



.6 Программирование и отладка платы


Для загрузки прошивки в микроконтроллер были использованы следующие программные средства:

·        IAR Embedded Workbench - мощная и эффективная среда разработки программ для микроконтроллеров ARM на языке C, C++ и ассемблер (Рис.10).

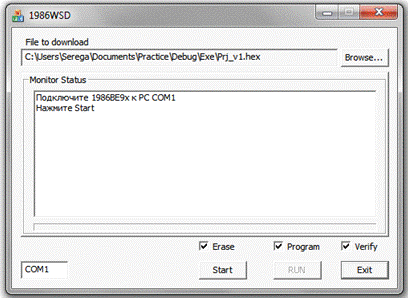

·        USB-UART загрузчик - приложение необходимое для загрузки скомпилированного двоичного кода (из приложения IAR) в микроконтроллер (Рис. 11).

Рис. 10

Рис. 11

По завершению пайки была произведена тестовая загрузка прошивки в микроконтроллер для обнаружения незамеченных недочетов, в частности короткого замыкания (КЗ), во время пайки. Когда все недочёты были устранены (КЗ на землю возле некоторых ножек микроконтроллера и других электрических элементов) была написана небольшая программа (прошивка) для включения светодиодов.

Рис. 12 Готовая плата

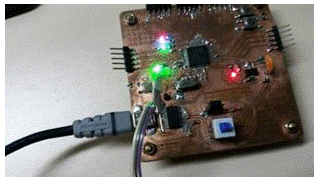

Рис. 13 Платы в режиме программирования и работы прошивки

1.7 Применение на практике


Возможным применением на практике изготовленного мной устройства вижу в использовании, как управляющего элемента, в квадрокоптере (вертолет с четырьмя винтами).

Рис. 14

Заключение


Во время прохождения учебной практики в ОИЯИ я освоил нормы и правила, технику безопасности и охраны труда, пожарной безопасности на рабочем месте; соблюдал дисциплину и трудовой распорядок работы, а также другие условия функционирования предприятия. Выполнял отдельные задания руководителя, согласующиеся с учебной программой и индивидуальным заданием руководителя практики от университета.

Также, я понял, что значит работать по той специальности, на которой я учусь и в дальнейшем буду работать.

Мне было приятно и интересно практиковаться в той сфере, на которую я иду, и я надеюсь, что и во время учебного года смогу ходить в ОИЯИ и продолжать работать с руководителем в той же сфере.

Список использованных источников


1.      [Электронный ресурс] Режим доступа: свободный, 18.07.14 <http://easyelectronics.ru/vvodnaya-ili-chto-takoe-mikrokontroller.html>

.        [Электронный ресурс] Режим доступа: свободный, 18.07.14 <http://easyelectronics.ru/category/nachinayushhim/page/4>

.        [Электронный ресурс] Режим доступа: свободный, 18.07.14 <http://www.jinr.ru>

.        [Электронный ресурс] Режим доступа: свободный, 15.07.14 http://www.altium-ru.com/
