Показатели качества
|
Для одноконтурной АСР
|
Для каскадной АСР
|
|
|
Для основного канала
|
Для вспом. канала
|
Тпп,мин
|
<3Т0
|
min
|
-
|
ψ
|
>0,9
|
>0,9
|
>0,75-0,9
|
δдин, %
|
≤3
|
≤5
|
<35
|
Синтез АСР
выполняют с помощью имитационного моделирования. Система имитационного моделирования
реализована в программном комплексе SYNTEZ, разработанном на кафедре АТК и МС.
Для
проведения параметрического и структурного синтеза на данном комплексе
необходимо знание параметров объекта по рассматриваемым каналам, а также
определение начальных настроек любым из известных методов. Программный комплекс
позволяет рассчитать оптимальные настройки регулятора методом расширенных
частотных характеристик (метод РЧХ), он и будет использован для определения
начальных настроечных параметров регулятора. Оптимальные значения определяются
итерационным методом направленного ручного поиска.
В качестве
общих параметров задаются время расчета переходных процессов и дискретность
квантования по времени. Качество переходных процессов оценивается по следующим
параметрам:
время
переходного процесса, Тпп;
степень
затухания, ψ;
-
динамической ошибке, δдин;
интегральному
критерию, I.
При синтезе
может быть рассмотрена как каскадная АСР, так и одноконтурная АСР. На основе
сравнения качества их работы делается вывод о применении той или иной системы
при разработке схемы автоматизации.
3.2
Определение параметров объекта по каналу

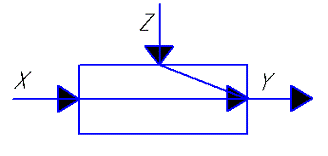

По основному
и вспомогательному каналам объекты представляют собой инерционные звенья
первого порядка с запаздыванием:
Определим
коэффициенты объектов К1, К2 и временные характеристики Т1, Т2 и τ1, τ2. Из
технологического регламента известно, что для поддержания температуры после РП
Т5на уровне 140 0С, необходим расходG4равный70 м^3⁄ч. Считаем, что эта температура
обеспечивается при открытии клапана регулирующего органа расхода топлива на 50
% .
Тогда
мы можем рассчитать коэффициенты для основного и вспомогательных объектов:
Т5=140
0С
G4= 70 м^3⁄ч
Временные
характеристики объектов - постоянные времени Т1, Т2 и запаздывания τ1, τ2 взяты
у преподавателя. Параметры объекта по основному и вспомогательному каналам
приведены в таблице 3.2.
Таблица 3.2 -
Параметры объекта и передаточные функции по обоим каналам
Канал изменения
|
Передаточная функция
|
Параметры объекта
|
|
|
Коэффициент усиления К0
|
Постоянная времени Т0,мин
|
Время запаздывания τ, мин
|
основной
|
282
|
|
|
|
вспомогательный
|
120.4
|
|
|
|
Анализ
приведенных значений позволил определить общие параметры расчета:
Время расчета
ТТ≤500 с;
Дискретность
квантования по времени ΔТ~0,1*Т2=3 с.
В основу
методики расчета каскадной АСР положено понятие об эквивалентном объекте. На
рисунке 3.2 представлена структурная схема АСР с 1-м эквивалентным объектом и
основным регулятором. На рисунке 3.3 представлена схема каскадной АСР со 2-м
эквивалентным объектом и вспомогательным регулятором.
Исходя из выше изложенного,
методика расчета каскадной АСР заключается в следующем:) Для
вспомогательного регулятора Р2 (ПИ-регулятора) определить наилучшие настройки
по одноконтурной АСР для вспомогательного канала регулирования (условно на этом
этапе Р1 отключен);) Установить полученные настройки и параметры объектов W1 и W2 в
каскадную АСР и снять кривую разгона для 1-го эквивалентного объекта;) По
данным кривой разгона определить параметры 1-го эквивалентного объекта любым из
известных методов;) По одноконтурной АСР для 1-го эквивалентного объекта
определить наилучшие настройки для основного регулятора Р1 (ПИД-регулятор);) Ввести
наилучшие настройки в каскадную АСР. Снять переходные процессы по обеим каналам
и оценить качество;) Если количество переходных процессов не удовлетворяют
требованиям, то уточняют настройки вспомогательного регулятора Р2 по
передаточной функции второго эквивалентного объекта;) Расчеты проводят да
тех пор, пока настройки вспомогательного регулятора, найденные в двух последних
итерациях не совпадут с заданной точностью;) Подставить параметры
объекта W1 и основного регулятора Р1 в одноконтурную АСР.
Сравнить результаты работы одноконтурной АСР и каскадной АСР.
3.1 Расчет каскадной АСР
Расчет каскадной АСР
произведем в соответствии с вышеизложенным методом.) По одноконтурной
АСР для вспомогательного регулятора Р2 определим наилучшие настройки
(предполагается, что регулятор Р1 отключен). Результаты поиска представлены в
таблице 3.3. График переходного процесса в АСР с наилучшими настройками
вспомогательного регулятора (ПИ- регулятор) представлен на рисунке 3.3. В
таблице 3.3 также сведены этапы поиска настроек регулятора Р1(основного) для
одноконтурной АСР по основному каналу. Переходный процесс этой АСР с наилучшими
настройками регулятора Р1 представлен на рисунке 3.4.

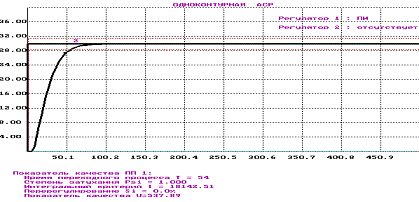

Рисунок 3.3-График
переходного процесса в одноконтурной АСР с наилучшими настройками
вспомогательного регулятора (ПИ-регулятор).
Рисунок
3.4-График переходного процесса в одноконтурной АСР с наилучшими настройками
основного регулятора(ПИД-регулятор).
Таблица
3.3-Исследование одноконтурных АСР по обоим каналам.
ПИ-регулятор
|
ПИД-регулятор
|
Настройки регулятора
|
Оценка качества
|
Настройки регулятора
|
Оценки качества
|
Кр
|
Ти
|
Тпп,мин
|
ψ
|
δдин,%
|
Кр
|
Ти
|
Тд
|
Тпп,мин
|
ψ
|
δдин,%
|
1,6
|
30
|
1
|
0
|
1
|
180
|
2
|
384
|
1
|
0
|
b) Устанавливаем
полученные настройки для Р2 в каскадную АСР и снимаем переходную характеристику
для первого эквивалентного объекта, представленную на рисунке 3.5.) Полученную
кривую разгона для первого эквивалентного объекта обрабатываем графическим
методом и получим параметры объекта:
К=0.65Т0=170t=2
Структурная
схема каскадной АСР для 1-го эквивалентного объекта определим наилучшие
настройки для основного (ПИД) регулятора Р2. Результаты исследования
представлены в таблице 3.4.
Таблица
3.4-Исследование одноконтурной АСР для основного регулятора
Вариант
|
Настройки ПИД-регулятора
|
Показатели качества
|
|
|
Тпп, мин
|
ψ
|
δдин, %
|
1
|
Кр=1.1, Ти=170, Тд=5
|
384
|
1
|
0,0
|
2
|
Кр=1, Ти=180, Тд=2
|
342
|
1
|
0,2
|
Доставляем
полученные параметры в каскадную АСР и снимаем график переходного процесса по
обеим каналам(рисунок 3.6).
Рисунок

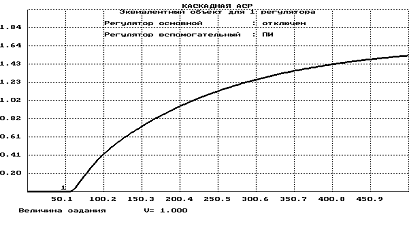

3.5-График переходного процесса для первого эквивалентного объекта.
Рисунок

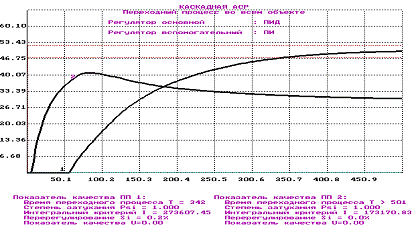

3.6-График переходного процесса каскадной АСР.
Так как
качество переходных процессов не удовлетворяет заданному качеств регулирования
,то необходимо провести исследования для 2-го эквивалентного объекта.
Структурная схема для 2-го эквивалентного объекта приведена на рисунке
3.3.После уточнения настроек вспомогательного регулятора (ПИ) Р1 с помощью второго
эквивалентного объекта , необходимо провести уточнение настроек основного
регулятора (ПИД) Р2, то есть повторить пункты а) до достижения требуемого
качества. Оптимальные настройки основного (ПИД) и вспомогательного(пи)
регуляторов приведены в таблице 3.5.
Таблица
3.5-Наилучшие настройки основного и вспомогательного регуляторов
Канал регулирования в каскадной АСР
|
Настройки регуляторов
|
Показатели качества регулирования
|
|
|
Тпп, мин
|
ψ
|
δдин, %
|
Основной (ПИД)
|
Кр=1 Ти=180 Тд=2
|
342
|
1
|
0,2
|
Вспомогательный (ПИ)
|
Кр=1.6 Ти=30
|
>0
|
1
|
0
|
Вставляем
полученные параметры настроек регуляторов в каскадную АСР и снимаем переходные
процессы по обоим каналам (рисунок 3.7).

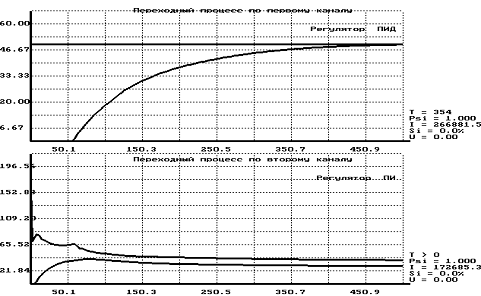

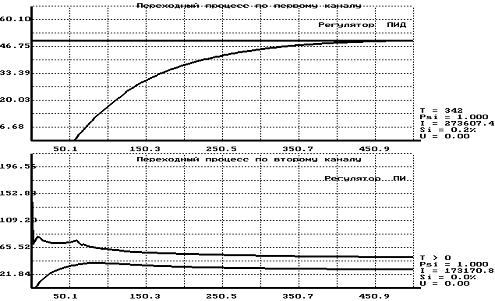

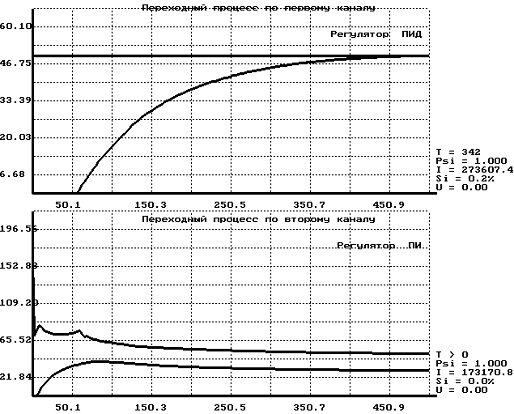

Рисунок
3.7-Переходные характеристики каскадной АСР отдельно по каналам управления
Рисунок
3.8-Переходная характеристика каскадной АСР(конечная итерация)
Так как
качество переходных процессов удовлетворяет заданному качеству регулирования,
то принимаем настройки основного и вспомогательного регуляторов равным
значениям, приведенным в таблице 3.5.
Если по
условию ведения процесса на вспомогательную переменную накладывается
ограничения (например, температура не должна превышать предельно допустимого
значения ), то на выходной сигнал основного регулятора также накладывается
ограничения. Для этого между регуляторами устанавливается устройство с
характеристиками усилительного звена с насыщением.
абсорбционный колонна диацетилен
3.2
Исследование влияния возмущения по каналу управления на качество переходных
процессов (Тзд=50 0С,μ≠0)
Для
определения эффективности синтезируемой АСР проведем сравнительный анализ
влияния возмущения, подаваемого по каналу управления для каскадной АСР.
Результаты
оценки качества переходных процессов для каскадной АСР сведены в таблицу 3.5.
Таблица 3.5 -
Влияние возмущения на вход каскадной АСР
Величина возмущения
|
Показатели качества
|
|
Тпп, с
|
ψ
|
δдин, %
|
5%
|
345
|
1
|
0
|
10%
|
348
|
1
|
0
|
15%
|
351
|
1
|
0
|
20%
|
354
|
1
|
0
|
50%
|
372
|
1
|
0
|
Анализ данной
таблицы позволяет сделать вывод о том, что в каскадной АСР при возмущении по
каналу управления <15% показатели качества соответствуют требуемым.
Для
одноконтурной АСР с ПИД-регулятором будем изменять возмущение по каналу
управления в процентном отношении к управляющему воздействию.
Результаты
исследования представлены в таблице 3.6
Таблица 3.6 -
Влияние возмущения на качество переходных процессов
Величина возмущения
|
Показатели качества
|
|
Тпп, мин
|
ψ
|
5%
|
357
|
1
|
0
|
10%
|
333
|
1
|
0.8
|
15%
|
309
|
1
|
1,7
|
20%
|
291
|
1
|
2.7
|
50%
|
>50
|
1
|
10.6
|
Анализ данной
таблицы позволяет сделать вывод, что в одноконтурной АСР по основному каналу с
ПИД-регулятором уже при возмущении по каналу управления >1% показатели
качества не соответствуют требуемым.

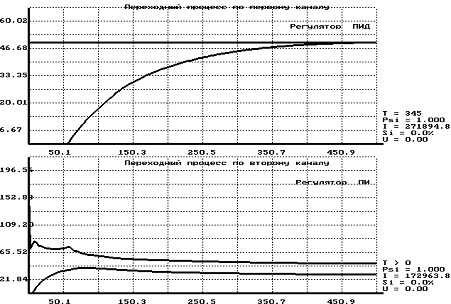

Рисунок
3.9-Влияние возмущения по каналу управления μ=2.5 на качество переходного процесса
каскадной АСР
Рисунок
3.10-Влияние возмущения по каналу управления μ=10 на качество переходного процесса
каскадной АСР.

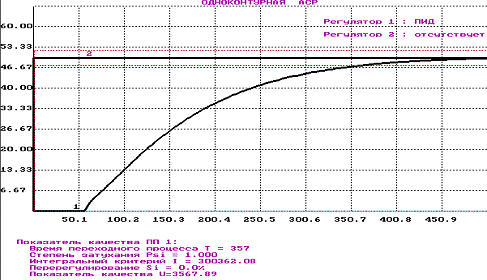

Рисунок
3.11-Влияние возмущения по каналу управления μ=2.5 на качество переходного процесса
одноконтурной АСР
Рисунок

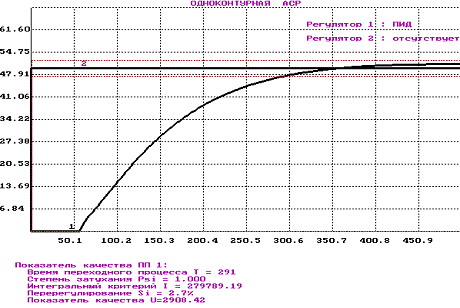

3.12-Влияние возмущения по каналу управления μ=10 на качество переходного процесса
одноконтурной АСР
Вывод:
Каскадная АСР имеет лучшие значения показателей качества. Следовательно, для
построения АСР, рекомендуется использовать каскадную схему.
