Особенности технического обслуживания зерноуборочных комбайнов CLAAS, эксплуатирующихся в России
МИНИСТЕРСТВО
СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«ИЖЕВСКАЯ
ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
АГРОИНЖЕНЕРНЫЙ
ФАКУЛЬТЕТ
РЕФЕРАТ
ПО Введению в специальность
Тема:
«Особенности технического обслуживания зерноуборочных комбайнов CLAAS,
эксплуатирующихся в России»
Выполнил: студент
313 группы Яковлев Д.В.
Принял: профессор
Максимов П.Л.
Ижевск
2011
Оглавление
Техника
фирмы Claas на российском рынке
Аргументы
в пользу комбайнов CLAAS
Технические
особенности зерноуборочных комбайнов CLAAS
Современные
нововведения
Техническое
обслуживание
Вывод
Техника фирмы Claas на российском рынке
Темпы развития АПК России во многом определяют
решение продовольственной проблемы. Между тем сложившаяся в 90-е гг.
социально-экономическая ситуация привела к снижению посевных площадей зерновых
и кормовых культур в основном из-за острого дефицита эффективной зерноуборочной
техники. Простым воспроизводством недостающих машин возникшие проблемы не
решить. Необходим качественный прорыв - внедрение новейших технологий и
комплексов машин современного технического уровня.
В этой связи несомненный интерес представляют
зерноуборочные машины фирмы Claas - ведущего производителя с.-х. техники в
Западной Европе. Большое внимание фирма уделяет новейшим с.-х. информационным
технологиям. На рынках Западной Европы ее зерноуборочные комбайны доминируют,
опережая Case, NewHolland, JohnDeere. Так, в 2002 г. на рынке самоходных
зерноуборочных комбайнов доля Claas составляла 35 %, CNH (Case и NewHolland) -
30 %, JohnDeere - 15 % и DeutzFahr - 6 %. Фирма Claas занимает значительное
место по поставкам комбайнов в Россию: в 2003 г. доля поставок зерноуборочных
комбайнов составила 53,8 %, кормоуборочных - 87 % всего импорта аналогичных
машин.
В настоящее время самоходные зерноуборочные
комбайны Claas успешно работают во многих регионах России. Опыт эксплуатации
этих машин свидетельствует об их эффективной работе на высокоурожайных полях.
Так, в 2003 г. в Саратовской обл. комбайн Mega 208 убрал 2200 га и намолотил 5
тыс. т зерна, в Нижегородской - соответственно 2000 га и 5 тыс. т, в
Краснодарском крае - 2500 га и 7,5 тыс. т. Для заготовки кормов по
прогрессивным технологиям выпускается семейство самоходных кормоуборочных
комбайнов Jaguar высокой энергонасыщенности - от 321 л. с. у Jaguar 830 до
605л. с. у Jaguar 900, обеспечивающей производительность машин на
высокоурожайных кормовых угодьях от 165 до 300 т/ч. Ширина подающей камеры 730
мм, число подающих вальцов 4, ширина барабана 750 мм, его диаметр 630 мм,
частота вращения 1200 мин, длина резки для всех моделей 4; 5,5; 7; 9; 14 и 17
мм.
Симметричная компоновка относительно продольной
оси комбайна (центральное расположение кабины и поперечное - двигателя) обеспечивает
рациональную разве-совку машины, оптимизирует систему передач крутящего момента
к рабочим органам, удобство обслуживания агрегатов. Привод измельчающего
барабана осуществляется напрямую с коленчатого вала двигателя многоручьевым
клиновым рем-нем. Передний мост - ведущий, задний - управляемый. Ведущий мост
рассчитан на нагрузку 120 кН. Двухступенчатая КП и новейшая гидростатическая
трансмиссия смонтированы в единый узел. При повышении давления автоматически
возрастает тяговое усилие. Все модели могут поставляться с двумя ведущими
мостами.
Аргументы в пользу комбайнов CLAAS
Самая современная уборочная техника фирмы CLAAS
поможет Вам работать ещё рентабельнее и добиваться реальных конкурентных
преимуществ.
С точки зрения производительности LEXION всегда
выступал в качестве эталона. Многочисленные новации освободят Вас от рутинных
операций - в полном соответствии с лозунгом фирмы КЛААС «В центре внимания -
человек». Это позволит в повседневной эксплуатации на все 100% использовать
потенциал производительности машины, заложенный её конструкторами.
Лидером рынка является тот, кто продаёт больше
комбайнов. Лидером рынка остаётся тот, кто производит лучшие комбайны,
предвосхищая прогресс и устанавливая на своём пути всё новые вехи, которые
ошеломляют всю отрасль. В лице LEXION 600 фирма CLAAS представляет самый
высоко- производительный зерноуборочный комбайн в мире. Зерноуборочный комбайн,
который определяет совершенно новый класс машин. Зерноуборочный комбайн,
который по своей рентабельности и производительности открывает горизонты
завтрашнего дня.
Технические особенности зерноуборочных комбайнов
CLAAS

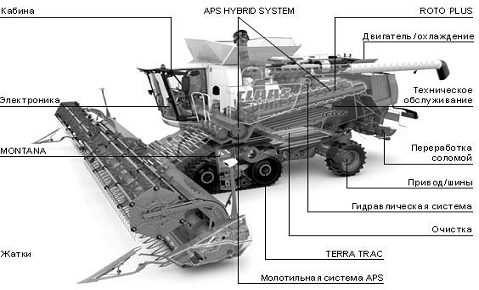

Новый LEXION: прогресс во всех отношениях.Новая
кабина с улучшенной системой звукоизоляции гарантирует повышенный комфорт и
концентрацию во время работы. EASY: системы CEBIS, CEMOS, CRUISE PILOT,
автоматическое рулевое управление и CLAAS TELEMATICS обеспечивают уникальный
комфорт управления и контроля. Жатки VARIO с шириной захвата до 12 м
обеспечивают повышение производительности на 10% благодаря оптимальному
распределению массы. Повышение производительности на 20% благодаря системе
обмолота APS. APS + ROTO PLUS = APS HYBRID SYSTEM: уникальное предложение от
CLAAS. Зерновой бункер на 12 000 л, скорость выгрузки до 110 л/с. Новая рабочая
гидравлика для еще более быстрой работы систем MONTANA и AUTO CONTOUR.
Улучшенная работа всего электронного управления благодаря новой системе
электроники. Новая скорость на дороге для экономии времени:
электрогидравлический привод ходовой части, до 40 км/ч. Шасси TERRA TRAC и
технология Ultra-Flex: бережное отношение к почве.
Современные нововведения
Молотильная система APS
Благодаря предварительному ускорению масса лучше
рассредотачивается. Поток массы становится более равномерным и двигается
быстрее и становится тоньше на 33%. Более эффективная сепарация зерна благодаря
повышенной центробежной силе. До 30% всех зерен отделяются уже в подбарабанье
под ускорителем, что значительно уменьшает нагрузку на основное подбарабанье.
Результат - повышение производительности на 20% при неизменном расходе топлива.
ROTOPLUS
Сепарация остаточного зерна ROTOPLUS.
Равномерная подача системой APS создает идеальные условия для сепарации
остаточного зерна ROTOPLUS. Принцип действия ROTOPLUS прост, но чрезвычайно
эффективен. Отбойный битер системы APS разделяет массу на два потока и подает
их к обоим роторам, которые вращаются в противоходе.
Очистка
Двойная вентилируемая ступень падения
обеспечивает интенсивную предварительную очистку. Несколько турбовентиляторов
обеспечивают необходимый поток воздуха с возможностью регулировки из кабины.
Турбины создают постоянный напор с равномерным распределением даже при
изменении нагрузки на решето. Возрастает эффективность очистки
Современные высокомощные двигатели.
Эффективный обмолот на склонах.
Ключевым элементом системы LEXION MONTANA
является ведущий мост. Благодаря повороту бортовых с помощью гидравлических
цилиндров колеса адаптируются к опорной поверхности. Шасси MONTANA компенсирует
поперечный крен до 17% и продольный крен до 6%. Благодаря этому даже на крутых
участках обеспечиваются такая же высокая производительность и эффективная
работа, как и на равнине.
Складывающаяся жатка
Благодаря компактному исполнению обеспечивается
оптимальный обзор и превосходная маневренность на самом что ни на есть узком
пятачке поля - с соблюдением предельно допустимых габаритных размеров по ширине.
Процесс
складывания жатки гидравлическим способом запускается нажатием кнопки.
Устойчивая конструкция в виде профильной рамы обеспечивает четкое выполнение
операций и гарантирует длительный срок исправной работы.Практически в мгновение
ока складывающая жатка приводится в готовность к эксплуатации. Достаточно лишь
привести стебледелители в рабочее положение, подсоединить карданный вал - и
можно приступать к работе. зерноуборочный
комбайн обмолот
Техническое обслуживание
В отношении техобслуживания новый комбайн LEXION
отличается удивительной неприхотливостью. Интервалы техобслуживания являются
длинными, интервал замены масла в рабочей гидравлике составляет 1000 ч. А когда
дело все же доходит до работ по техобслуживанию, оптимальный доступ позволяет выполнить
их быстро и просто.
Полностью открывающийся вверх капот радиатора
планарного отсоса в моделях LEXION 770/760/750
Поворотный короб радиатора в модели LEXION 740
Мобильная складная лестница для простого подъема
в моторный отсек и другие области для техобслуживания
Открывающийся задний капот системы сепарации
Установка сжатого воздуха с шлангопроводом и
пистолетом для удобной очистки
Смазочные пульты для быстрого доступа к точкам
смазывания
Отсек для хранения, например, инструментов
Новая конструкция откидных боковых капотов.
Новые откидные боковые капоты имеют алюминиевую
многослойную конструкцию и благодаря своему низкому весу обеспечивают
оптимальный доступ ко всем точкам техобслуживания. Новая конструкция улучшает
сопротивление коррозии, а также снижает общий вес машины.
Вывод
Результатом новейших инженерных разработок фирмы
КЛААС является серия зерноуборочных комбайнов ЛЕКСИОН, которая открывает
совершенно новые перспективы в области уборки зерновых. Эти комбайны не просто
обеспечивают более высокую часовую производительность. Они позволяют перевести
на обработку посредством компьютера всю технологическую цепочку и менеджмент в
области сельского хозяйства. ЛЕКСИОН оснащен системой обмолота АПС,
гидростатическим приводом и множеством самых современных систем, таких как
АВТОКОНТУР и динамическая система очистки, а также буквально нашпигован
высокотехнологичной электроникой. Можно с уверенностью сказать, что этой машине
принадлежит будущее.Зерноуборочный комбайн МЕГА отлично зарекомендовал себя во всем
мире. Он настолько универсален, что может вымолачивать все: от зерновых,
бобовых и масличных культур до семян мелкосемянных растений.
Высокотехнологичное оборудование, мощные двигатели МЕРСЕДЕС и ПЕРКИНЗ,
возможность управления всеми системами прямо из кабины позволяют достичь
высоких производственных и экономических показателей. МЕГА оснащен системой
обмолота АПС и гидростатическим приводом. Благодаря действию системы
АВТОКОНТУР, которая автоматически копирует поверхность поля, производительность
комбайна не снижается даже при работе на склонах, неровной поверхности поля и
при уборке полеглых хлебов.
