Промислові швейні машини

Вступ

Швейна машина (у побуті Швейна машинка) (англ. Sewingmachine) - технічний пристрій для з'єднання та оздоблення матеріалів методом шиття. Швейні машини застосовуються у швейній, трикотажній, взуттєвій та інших галузях легкої промисловості, а також в побуті.Створення швейної машини відноситься до другої половини XVIII століття. Перші швейні "машинки" відрізнялися тим, що повністю копіювали метод ручного одержання стібка. Але в 1814 році австрійський кравець Йозеф Мадерспергер створив голку з вушком у вістря одного з кінців. Через кілька років Фішер, Гіббоні, Уолтер Хант, Еліас Хоу й інші вчені почали працювати над отриманням стібка за допомогою голки з вушком.

У 1830 році Бартелем і Тімон отримав патент на швейну машину і відкрив першу в світі автоматизовану швейну фабрику.

У 1845 році Еліас Хоу в США розробив човниковий стібок і отримав патент на швейну машину з цим стібком, яка працювала зі швидкістю 300 стібків в хвилину. Особливістю механізму цієї машини було те, що голка рухалася горизонтально, а зшиваються тканини розташовувалися у вертикальній площині і могли переміщатися тільки по прямій лінії, що викликало деяку незручність.

У 1850 році в швейному апараті А.Вільсона, а пізніше в 1851 році і в машинах Зінгера і Гіббса голка рухалася вертикально, а тканина, притиснута спеціальної лапкою, розташовувалася на горизонтальній платформі і її просування здійснювалося переривчасто рухомим зубчастим колесом, а згодом - зубчастої платівкою (рейкою).

З кожною створеної моделлю конструкція швейної машини ускладнювалася й удосконалювалася, вони ставали більш швидкохідними і спеціалізованими.

Рисунок 1.- Гострий кінець голки

Рисунок 2.- Швейна машина виготовлена Елліасом Хоу в 1845 році

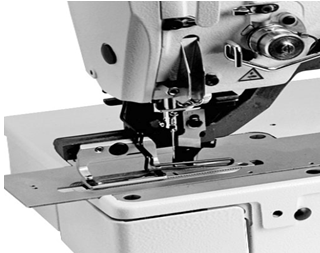

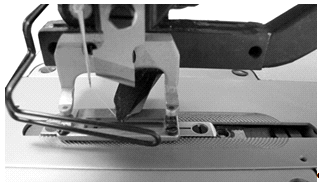

Рисунок 3.- Голкова пластина, лапка і транспортер швейної машини

.
Промислові швейні машини

1.1    Швейні машини човникового стібка

Швейні машини човникового стібка

·        Одноголкові прямострочні

·        Двоголові прямострочні

·        Зіг-заг

·        рукавні

·        колонкові

У механічних швейних машинах за переміщення голки і рух транспортера тканини відповідають шестерінки спеціальної форми, важелі, колеса, копіри і тому подібна механіка. Машини з механічним керуванням, в силу технологічних особливостей, можуть виконувати обмежену кількість рядків щодо простої форми. Механічні машини приводяться в дію обертанням рукоятки маховика або мають ножний привід. Маховик електромеханічної машини обертає електродвигун, а швидкість шиття регулюється натисканням на педаль. Існують моделі, що дозволяють виконувати шиття без педалі (на них встановлюється кнопка "старт / стоп" і регулятор швидкості шиття).

Рисунок 1.1-Механічна швейна машина

В машинах з мікропроцесорним керуванням, переміщенням тканини і голки управляє мікропроцесор. Такий принцип управління знижує обмеження на складність строчок і на їх кількість. Все визначається об'ємом пам'яті і програмою, яку виробник заклав в ту чи іншу модель. Тільки машини з комп'ютерним управлінням можуть виконувати петлі "з очком" та складні декоративні строчки.

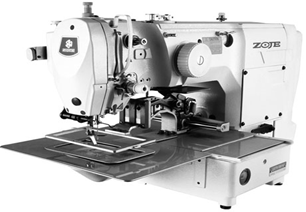

Рисунок 1.2 - Швейна машина з мікропроцесорним керуванням

При роботі на вишивальної машини тканину закріплюється в пяльцах. Механізм приводу п'ялець отримує команди від комп'ютера на переміщення тканини відповідно до програми - "дизайном машинної вишивки". Після завершення вишивки всіх фрагментів одного кольору, машина зупиняється і чекає заправку нитки наступного кольору.

Машини цього класу являють собою машини з мікропроцесорним управлінням до яких можна підключити вишивальний блок і використовувати машину в якості вишивальної.

.2      Швейні машини ланцюгового стібка

Ці швейні машини відрізняються вузькою спеціалізацією і великими продуктивністю і зносостійкість. Класифікувати машини прийнято за призначенням, рівнем спеціалізації, виду переплетення ниток. Один з найпоширеніших варіантів класифікації наведений нижче:

Швейні машини ланцюгового стібка:

·        Прямостібкові

·        підшивальні

·        оверлоки

1.3    Види стібків

Ланцюговий стібок

Шов однониткового ланцюгового стібка виконується однією ниткою, і дуже легко розпускається при пошкодженні нитки чи шлюб при шиття. Також для такого шва характерний великий витрата нитки і неакуратний зовнішній вигляд з виворітного боку.

Існує два способи формування ланцюгового стібка:

При першому способі використовується голка з вушком у вістря, як і у швейних машин з човниковим механізмом. Коли голка рухається з нижнього положення, нитка, що проходить через вушко голки, захоплюється спеціальним гачком і утримується до наступного стібка. При наступному стьобанню коли голка проходить крізь тканину, петля нитки скидається з гачка і охоплює голку. Коли голка піднімається, гачок захоплює нову петлю.

У другому варіанті швейного вузла використовує гачок, аналогічний в'язальні. Коли гачок проколює тканину, спеціальний механізм обмотує навколо нього нитку. Гачок просмикує петлю нитки крізь тканину, і коли той робить новий стібок, петля скидається з кінчика гачка, але залишається обмотана навколо його стрижня. Коли гачок піднімається, він протягує нову петлю крізь тканину і петлю попереднього стібка.


Шов зроблений однонитковим ланцюжковим стібком. Центральна петля-брак; цей шов під загрузкою розпуститься.

Рисунок 1.3 - Механізми формування петлі ланцюжкового стібка

Шов з таких стібків часто застосовується для зашивання мішків, так як його легко розпустити, коли приходить час мішок відкривати. Для цієї мети виробляються мішкозашивочні машини. Також однонитковий ланцюгової шов використовується в малогабаритних дорожніх і дитячих швейних машинках через простоту конструкції швейного вузла.

Двонитковий ланцюговий стібок

Двонитковий ланцюжковий стібок виконується двома нитками і не розпускається при пошкодженні однієї з ниток. Шов, виконаний такими стежками можна зустріти, наприклад, на поясі джинс.

Оверлочний шов

Оверлочний шов є варіацією шва ланцюгового стібка і виконується завжди по краю матеріалу. Такий шов може бути виконаний двома, трьома або чотирма нитками, однією або двома голками. Найчастіше, оверлочні шви застосовуються для захисту краю матеріалу від осипання.

Багато помиляються, думаючи, що бувають швейні машини "з вбудованим оверлоком", тоді як швейні машини можуть виконувати лише імітацію оверлочної та трикотажної строчки.

Човниковий стібок

Щоб позбутися недоліків ланцюгового шва, в швейних машинах використовують двонитковий човниковий шов. У такому шві використовуються дві нитки, які при правильній роботі машини переплітаються в товщі тканини. Такий шов виглядає однаково з лицьового і з виворітного боку, на нього витрачається приблизно в 1,5 рази менше нитки, ніж на ланцюгової шов і він не розпускається при обриві нитки.

Для формування човникового стібка використовується голка з вушком у вістря. Нижня нитка намотується на шпулю, навколо якої обводиться петля верхньої нитки. Для того, щоб петля верхньої нитки безперешкодно обводять навколо шпулі і одночасно затягувалася після завершення стібка, використовується ниткопритягувач - важіль з отвором, в яке протягується верхня нитка. Коли верхня нитка обводиться навколо шпулі, ниткопритягувач послаблює верхню нитку, і підтягує коли голка виходить з тканини.

Рання конструкція човникового механізму

Спочатку в швейних машинах використовувався човник, по конструкції аналогічний човнику ткацького верстата. В такому механізмі шпуля була досить довгою і тонкою, і вкладалася в човник або з верхнього торця (так званий челнок- "човник"), або з заднього. Один з кінців човника був загострений, а поверхня його була гладкою, без виступів, за які могла б зачепитися нитку. Човник містився в спеціальний утримувач, в якому він затискався так, щоб не міг вислизнути, і при цьому нитка могла вільно ковзати по всій його поверхні. Коли голка піднімалася з нижнього положення, такий човник гострим кінцем просмикувався між голкою і ниткою. Сходячи з човника, верхня нитка охоплювала нижню і при подальшому підйомі голки затягувалася. До кінця XX століття такий механізм вийшов з ужитку.

Сучасна конструкція човникового механізму

У більш сучасних швейних машинах шпуля встановлюється на нерухому вісь. Навколо човника верхню нитку обводить спеціальний механізм з гачком. Цей механізм може здійснювати повний оборот навколо шпулі, або півоберта. Перший вид механізму дозволяє забезпечити більшу швидкість роботи, але вимагає передачі до човника обертального руху, що дещо ускладнює конструкцію машини.

2. Загальна характеристика швейного обладнання та його застосування

Швейні машини, які використовуються для виготовлення швейних виробів поділяються на побутові та промисловості. Побутові швейні машини застосовуються, як правило, при виготовленні швейних виробів в побутових умовах, а промислові - при пошитті швейних виробів у умовах виробництва.

Ринок України заповнений швейним обладнанням, яке випускається в Росії, Білорусі, Німеччини, Угорщини, Японії, Італії, Китаю та в інших країнах.

Так, наприклад, в Росії основними фірмами виробниками швейного обладнання є Подільський механічний завод, Ростовський завод легкого машинобудування. В Білорусі - Оршанський завод легкого машинобудування. В Німеччині це цілий ряд фірм, з яких найбільш відомими і поширеними є - "Алтін", "Пфафф", "Дюркопп-Адлер", "Штробел".

В Угорщині - це фірма "Паннонія", в Японії - це фірми "Джукі", "Кансайспеціал", "Бразер", "Уніон спеціал", в Італії - фірма "Рімольді-Неккі". Кожна з цих фірм спеціалізується на випуску відповідного обладнання, або ж випускає саме різноманітне обладнання промислового призначення. Крім цього майже всі ці фірми випускають і побутові машини.

Єдиної класифікації швейного обладнання не існує. Кожна фірма, яка випускає швейне обладнання, присвоює новій створеній машині свій черговий умовний номер. При виготовленні машини додатковими механізмами, до номеру класу додають цифру чи букву чи їх поєднання. Крім заводської класифікації існує технологічна класифікація швейного обладнання.

Так швейне обладнання класифікується за:

·        видом стібка - машини човникового та ланцюгового переплетення;

·        кількістю голок - одноголкові, двоголкові та багатоголкові;

·        технологічним призначенням - зшивальні, обметувальні, підшивальні, вистьобувальні, петельні та інші;

·        характером операцій, які на них виконуються - універсальні, спеціальні, спеціальні і спеціалізовані напівавтомати.

Універсальні машини або машини загального призначення - це машини на яких можливо виконувати різноманітні операції при виготовленні швейного виробу, наприклад зшивати плечові зрізи, обшивати комір, вшивати рукави тощо.

Спеціальні машини - це машини на яких можна виконувати певні види робіт, наприклад обметувати, підшивати тощо. Спеціалізовані швейні машини - це машини, які пристосовані для виконання певних операцій шляхом конструктивної зміни універсальних або спеціальних машин, наприклад машина для розподілу посадки по окату рукава за заданою програмою.

В залежності від участі працюючою в управлінні машиною, швейні машини поділяються на машини неавтоматичної, напівавтоматичної або автоматичної дії. До машин неавтоматичної дії відносяться машини, які працюють тільки при безпосередньому управлінні напівфабрикатом працюючим. До машин напівавтоматичної дії відносяться машини в яких подавання напівфабрикату виконується працюючим, саме операція в автоматичному режимі, а знімання напівфабрикату - працюючим або в автоматичному режимі. До машин автоматичної дії відносяться машини в яких весь цикл роботи виконується в автоматичному режимі.

3. Технічна характеристика універсальних швейних машин загального призначення та їх застосування

швейний машина човниковий стібок

Машина 97-А класу ОЗЛМпризначена для зшивання бавовняних, шовкових, шерстяних і лляних тканин однолінійною строчкою двониткового човникового стібка. Частота обертання головного вала до 5500 об/хв. Довжина стібка регулюється від 2-4 мм. Товщина тканин, що зшиваються, під лапкою у стиснутому стані не більша як 4 мм. Електродвигун потужністю не більше 0,4 кВт. Використовуються голки 0052 № 75-110.

Машина створена на базі машини 97 кл. і відрізняється від неї зміненою конструкцією механізмів переміщення тканин і ниткопритягувача.

Робочі органи швейної машини: голка, центрально-шпульний човник, лапка, обертаючий ниткопритягувач, рейковий механізм переміщення тканини.

Машина універсальна. Змазування машини автоматичне.

Машина 1022 М класу ОЗЛМ, призначена для пошиття виробів із тканин костюмної і пальтової групи, які вміщують штучні і натуральні волокна, однолінійною строчкою двониткового човникового стібка. Частота обертання головного вала 4000 об/хв., довжина стібка регулюється від 1,7-4,5 мм. Найбільша товщина тканин, що зшиваються, у стиснутому стані під лапкою 5 мм. Голки 0203 № 90-150. Машина забезпечена централізованою системою змащування, автоматичним пристосуванням намотування ниток на шпульку.

Машина 1022 М кл. випускається замість машини 1022 кл. і відрізняється від неї тим, що обертання головного валу здійснюється за допомогою зубчастої передачі, а не шестерні; змінена конструкція механізму переміщення тканини. Механізми під платформою машини розміщені в масляному картері. Використовується більш надійна конструкція автоматичної моталки.

На базі машини 1022 кл. випускаються швейні машини 1022-3 кл. для окантування зрізів деталей легкого і дитячого одягу, 1022-4 кл. для окантування зрізів деталей пальто окантувальною тканинною стрічкою з двостороннім підгинанням її країв. Основна конструктивна особливість машин 1022-3 і 1022-4 кл. в тому, що окантовувач переміщується разом з рейкою, він кінематично зв'язаний з вузлом горизонтального переміщення тканин. Застосування рухомого окантовувача дало можливість підвищити якість обробки зрізів деталей.

На основі машини 1022 кл. випускається машина 1822 кл. для виконання оздоблювальних строчок при обробці суконь, костюмів і пальто. Частота обертання головного вала, порівняно з машиною 1022 кл., зменшена до 2000об/хв., довжина стібка збільшена до 10 мм.

У машині застосовується кривошипно-шатунний механізм голки, шарнірно-стержневий ниткопритягувач, механізм човника центрально-шпульний, рівномірно обертаючий човник, механізм переміщення тканини складається з вузлів вертикальних і горизонтальних переміщень рейки.

4. Історія швейної компанії Zoje

Компанія ZOJE - найбільша компанія, що спеціалізується на виробництві швейного обладнання. Три виробничих сектора розташовані в провідних промислових зонах Китаю, в тому числі і в Шанхаї. Додаткові сектора виробництва розташовані в інших великих китайських провінціях. Вся структура ZOJE - це п'ять заводів, розташованих на території загальною площею близько 20 гектар, на яких працюють понад 1700 фахівців. Всі процеси виробництва: розробка та проектування, створення, збирання та фарбування обладнання здійснюються у своїх власних підрозділах, не вдаючись до допомоги інших виробників. Завдяки чому, співробітники ZOJE можуть самостійно відстежувати всі етапи роботи повністю автоматизованого виробництва і здійснювати контроль якості продукції.

З 2000-го року компанія ZOJE активно розвиває і модернізує виробництво, тим самим завойовує довіру і популярність серед споживачів. Вся продукція пройшла сертифікацію за міжнародним стандартом ISO9001, а також отримала сертифікат якості Євросоюзу РЄ. У 2000 році компанія ZOJE завоювала перше місце, серед 500 приватних підприємств Китаю. З 2001 року компанія Zoje удосконалить своє виробництво новітніми автоматизованими лініями з комп'ютерним контролем якості обладнання.

У 2003 році, ZOJE організовує спільне виробництво з виробником швейних машин, компанії PFAFF. Завдяки цьому в Шанхаї запущена нова лінія обладнання з маркуванням "MadebyPFAFF", підприємство отримало назву PFAFF-ZOJE IndustryLtd, що доводить високуякість і ступінь довіри до обладнання ZOJE з боку Європи. У 2003 році компанія ZOJE отримав перше місце у вибірковій перевірці якості продукції в галузі виробництва швейного обладнання.

ZOJE створили 2 науково-дослідних інститути спільно з італійськими конструкторами Rimoldi, "Japan Sato Sewing Machine". Завдяки співпраці з фахівцями інших підприємств, виробництво ZOJE налагодили випуск новітнього швейного обладнання, що відрізняються більш високою продуктивністю і розширеними можливостями. Приміром ZJ1900, ZJ5780, ZJ5790 - устаткування оснащене електронікою і прямим приводом. У 2005 році компанія ZOJE отримує премію в щорічному "Гран-прі виробників одягу в Китаї".

На сьогоднішній день компанія ZOJE придбала 30% акцій найбільшого світового виробника швейного обладнання і автоматів Durkopp Adler.

5. Новітнє технологічне обладнання швейного виробництва

Одноголкова високошвидкісна швейна машина Zoje ZJ-8700-5

Одноголкова машина човникового стібка з нижнім двигуном матеріалу. Призначена для шиття средньотяжких матеріалів, в тому числі шкіри. Оснащена системою централізованої автоматичної мастила.

• Довжина стібка - 8 мм.

• Модель голки: DPx5 (№75-140).

• Висота підйому лапки до 8 / 13мм.

• Максимальна швидкість шиття - 3500 об / хв.

• Поставляється в комплекті зі столом

Рисунок 5- Одноголкова високошвидкісна швейна машина

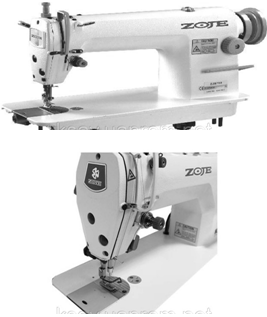

Одноголкова прямострочна швейна машина ZOJE ZJ-8700

Швейна машина володіє високій швидкістю і здатністю працювати з легкими та середньої легкості тканинами.ZJ-8700- є однією з найнадійніших моделей прямострочних швейних машин. У неї м'який і тихим хід. Як і вся швейна техніка заводу Zoje відрізняється високою якістю збірки, має сучасний дизайн, дуже проста і зручна в користуванні. Машинка витривала в постійному і частому використанні. Серед існуючих на сьогоднішній день одноголових прямострочних машин, така модель як ZJ-8700 однозначно є № 1 по співвідношенню ціни і якості.

Характеристики промислової швейної машини

Нижній двигун матеріалу - зубчаста рейка.

Централізоване мастило.

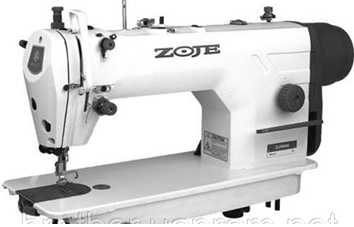

Рисунок 5.1-Одноголкова прямострочна швейна машина

ZOJE ZJ9503B / 01 Одноголкова промислова швейна машина човникового стібка з вбудованим приводом і блоком управління.

Прямострочна швейна машина ZJ9503B / 01 є ідеальним рішенням при моделюванні одягу, для ательє, невеликих виробництв, а також великих фабрик, де є необхідність "покрокового" шиття.

Легкий, м'який хід, низький рівень вібрації і шуму, а також гарна якість шиття - основні переваги даної швейної машини.

Промислова швейна машина ZJ9503B / 01 оснащена вбудованим сервомотором, який дає такі можливості:

легкий безшумний пуск машини;

плавне регулювання шиття;

значна економія електроенергії (до 60%);

позиціонування голки: голка вгорі або голка в матеріалі

дуже зручно управляти функціями пульт вбудований в головку;

Швейна машина ZOJE ZJ9503B / 01 призначена для шиття легких і середніх матеріалів.

Машина швейна ZJ9503B / 01 оснащена системою централізованої автоматичної мастила.

Довжина стібка - 5 мм;

Максимальна швидкість шиття - 5000об / хв .;

Промислова швейна машина поставляється в комплекті зі столом і мотором.

Модель голки: DBx1 (№70-110).

Рисунок 5.2 - Одноголкова промислова швейна машина

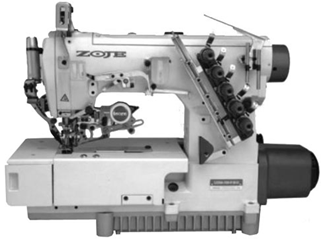

Плоскошовна швейна машина Zoje ZJ-2500A-156m-VF-BD ланцюгового стібка.

Промислова машина Zoje ZJ-2500A-156m-VF-BD призначена для обробки виробів з легких і середніх матеріалів. Трьохголкова п’ятиниткова машина ланцюгового стібка обладнана верхнім розкладчики, що автоматизує процес пошиття і підвищує ефективність виробництва.

Дана промислова швейна машина знайшла широке застосування для шиття еластичною і трикотажної тканини в таких виробах як спортивний одяг, футболки, нижня білизна. Навіть при максимальній швидкості обладнання дозволяє виконувати строчки високої якості, міцні і еластичні.

Основна перевага плоскошовна машина Zoje ZJ-2500A-156m-VF-BD - це м'якість ходу, простота і невибагливість в роботі, що знайшло гідне застосування на великих швейних підприємствах з великим завантаженням (двозмінна робота).

Машина швейна промислова Zoje ZJ-2500A-156m-VF-BD оснащена диференціальним механізмом подачі матеріалу з можливістю тонкого регулювання ходу рейок. Конструктивно машина виконана на базі YAMATO.

Рисунок 5.3 - Плоскошовна швейна машина Zoje ZJ-2500A-156m-VF-BD ланцюгового стібка.

Характеристики:

·        Автоматичні функції - без автоматичних

·        Висота підйому лапки - 5 мм

·        Довжина стежка1.4-3.6 мм

·        Голка - UY128GBS

·        Кількість голок - 3 шт

·        кількість ниток - п’ятиниткові

·        Напруга - 400 Вт

·        Відстань між голками - 5.6 мм

·        Швидкість пошиття - 6500 стібків / хв

·        Тип платформи з плоскою платформою

Плоскошовна швейна машина Zoje ZJ-2500A-156m-VF-BD-D3 ланцюгового стібка

Триголкова п’ятиниткова машина Zoje ZJ-2500A-156m-VF-BD-D3 з верхнім розкладчики і плоскою платформою. Обладнання оснащене такими функціями як: автоматична функція позиції голки, обрізка нитки і підйом лапки.

Ця плоскошовні машина Zoje ZJ-2500A-156m-VF-BD-D3 широко застосовується для шиття еластичною і трикотажної тканини, в таких виробах як спортивний одяг, футболки, нижню білизну.

Основна перевага плоскошовної машини - це м'якість ходу, простота і невибагливість в роботі, що знайшло гідне застосування на великих швейних підприємствах з великим навантаженням (двозмінна робота). Використання автоматичної обрізки, позиції голки і підйому лапки дозволяє економити до 40% часу при обробці виробів.

Промислова швейна машина Zoje ZJ-2500A-156m-VF-BD-D3 оснащена диференціальним механізмом подачі матеріалу з можливістю тонкого регулювання ходу рейок.

Рисунок 5.4 - Плоскошовна швейна машина Zoje ZJ-2500A-156m-VF-BD-D3 ланцюгового стібка

Характеристики:

·        Автоматичні функції - без автоматичних

·        Висота підйому лапки - 5 мм

·        Довжина стібка - 1.4-3.6 мм

·        Голка - UY128GBS №75

·        Кількість голок - 3 шт

·        кількість ниток - п’ятиниткова

·        Потужність - 400 Вт

·        Відстань між голками - 5.6 мм

·        Швидкість обертання мотора - 2850 об / хв

·        Швидкість пошиття - 6500 стібків / хв

·        Тип платформи з плоскою платформою

·        Тип тканини - легка і середня

Плоскошовна швейна машина Zoje ZJ-W122-356 .

Триголкова п’яткова плоскошовна машина ланцюгового стібка Zoje ZJ-W122-356 з плоскою платформою призначена для обробки виробів з середніх матеріалів. Машина найчастіше використовується для шиття еластичною і трикотажної тканини.

Обладнання оснащене диференціальним механізмом подачі матеріалу, сприяючи легкому просуванню матеріалу і високій якості готових виробів. Завдяки вдосконаленим механізмам забезпечено Бездоганна якість при шитті на різних видах легких і середніх матеріалів, а також по радіусах і перепадів висоти на швах.

На машину Zoje ZJ-W122-356 можлива установка окантувача, але з огляду на те, що окантувач неможливо поставити максимально близько до голок, окантовка малих радіусів буде утруднена.

Комплектація: стіл, голова, двигун.

Рисунок 5.5 - Триголкова п’яткова плоскошовна машина ланцюгового стібка Zoje ZJ-W122-356

Характеристики:

·        Автоматичні функції - без автоматичних

·        Вага - 59 кг

·        Висота підйому лапки - 5 мм

·        Довжина стібка - 4 мм

·        Голка - UY128GAS

·        Кількість голка - 3 шт

·        кількість ниток - п’ятиниткові

·        Напруга - 400 Вт

·        Відстань між голками - 5.6 мм

·        Швидкість обертання мотора - 2850 об / хв

·        Швидкість пошиття - 6000 стібків / хв

·        Тип платформи з плоскою платформою

·        Тип тканини - средня

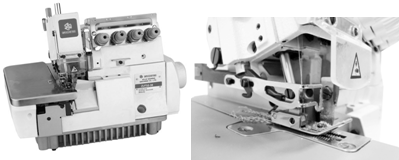

Обметувальна швейна машина Zoje ZJ-732-38А.

П’ятиниткова двоголкова сточуємо-обметувальна машина Zoje ZJ-732-38А призначена для обметування і одночасного сточування ланцюговим стібком країв деталей швейних виробів з бавовняних, вовняних, шовкових, лляних полотен з одночасною обрізкою тканини. Устаткування виконує строчки високої якості, дуже міцні і красиві, що гарантує зносостійкість готових виробів.

Конструктивно машина виконана на базі PEGASUS і добре себе зарекомендувала на великих виробництвах при високому навантаженні (двозмінна робота). При знятті голки може використовуватися як тринитковий оверлок.

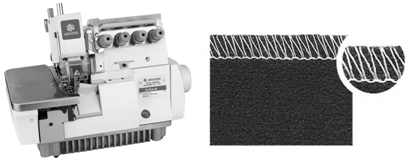

Рисунок 5.6 - Обметувальна швейна машина Zoje ZJ-732-38А.

Харатеристика:

·        Вага - 32 кг

·        Висота підйому лапки - 5,5 мм

·        Довжина стібка - 0.5-3.8 мм

·        Голка - DCx27

·        Кількість голок - 2 шт

·        кількість ниток - п’ятиниткові

·        Потужність - 400 Вт

·        Напруга - 220 або 380 В

·        Відстань між голками - 3 мм

·        Швидкість обертання мотора - 2850 об / хв

·        Швидкість пошиття - 6500 стібків / хв

·        Тип платформи з плоскою платформою

·        Тип тканини - легка і середня

·        Ширина обметки - 4 мм

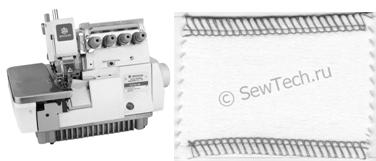

Високошвидкісна пятиниткова двохголкова сточуємо-обметочна машина.

Призначена для обметування і одночасного сточування ланцюговим стібком країв деталей швейних виробів з важких матеріалів з одночасною обрізкою краю тканини. Використовується для шиття джинсів, меблевих чохлів, робочого одягу.

Машина конструктивно виконана на базі PEGASUS і дозволяє отримати хорошу якість шва при роботі з різними видами тканини.

Машина оснащена диференціальним механізмом подачі матеріалу і централізованою системою автоматичного змащення. Величина диференціальної подачі 0,7 - 1,7 мм. Комплектація: стіл, голова, двигун.

Рисунок 5.7 - Високошвидкісна п’ятиниткова двохголкова сточуємо-обметочна машина.

Характеристики:

·        Автоматичні функції - без автоматичних

·        Вага - 32 кг

·        Довжина стібка - 0.6-5.3 мм

·        Голка - DCx27

·        Кількість голок - 2 шт

·        кількість ниток - п’ятиниткові

·        Потужність - 400 Вт

·        Напруга - 220 або 380 В

·        Відстань між голками - 5 мм

·        Швидкість обертання мотора - 2850 об / хв

·        Швидкість пошиття - 5500 стібків / хв

·        Тип платформи з плоскою платформою

·        Тип тканини - средня і важка

·        Ширина обметки - 6 мм

Сточуючо-обметочна швейна машина Zoje ZJ-752-13А

Високошвидкісна чотирьохниткова швейна машина Zoje ZJ-752-13А ідеально підходить для обметки швейних виробів із легких і середніх матеріалів і дозволяє отримати хорошу якість шва при роботі з різними видами тканин. Висока швидкість оверлока дозволяє підвищити ефективність виробництва в кілька разів.

Що шиють механізми посилені і оптимізовані для роботи при високому навантаженні. Саме тому навіть при максимальній швидкості роботи виключена поломка голки або обрив нитки, а також пропуск стібків або стягання строчки.

Машина Zoje ZJ-752-13А оснащена диференціальним механізмом, завдяки якому виконується бездоганно якісний шов, без зайвої складання або розтягування матеріалу. Оверлок обладнаний такими механізмами як - автоматична система мастила, теплосприймач голки.

Сточуючо-обметочна швейна машина Zoje ZJ-752-13А сконструйована на базі PEGASUS. Величина диференціальної подачі 0,7 - 1,7 мм.

Комплектація: стіл, голова, двигун

Рисунок 5.7 - Сточуючо-обметочна швейна машина Zoje ZJ-752-13А

Характеристики:

·        Автоматичні функції - без автоматичних

·        Вага - 32 кг

·        Висота підйому лапки - 5.5 мм

·        Довжина стібка - 0.5-3.8 мм

·        Голка - DCx27

·        Кількість голок - 2 шт

·        кількість ниток - чотирьохниткові

·        Потужність - 400 Вт

·        Напруга - 220 або 380 В

·        Відстань між голками - 2 мм

·        Швидкість обертання мотора - 2850 об / хв

·        Швидкість пошиття - 6500 стібків / хв

·        Тип платформи з плоскою платформою

·        Тип тканини - легка і середня

·        Ширина обметки - 4 мм

Швейна машина човникового стібка

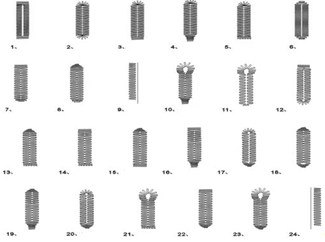

Призначена для виконання прямих петель і закріпок (6 стандартних, 24 декоративних). Призначена для трикотажних полотен. Механізм натяжна нитка на певних ділянках управляється електронним чином. У машині є автоматична обрізка нитки. Панель управління оснащена дисплеєм, за допомогою якого можна контролювати який вид петлі буде виконувати машина, а так само параметри петлі, які можна змінювати за допомогою клавіші на пульті.

Крім того, у швейній машині є механізм мульти ножа, керований також електронним чином. Це дозволяє проводити внутрішній розріз петлі будь-якої довжини без заміни ножа.

Машина оснащена електронним датчиком обриву нитки. Голки № 75-90. Комплектація: стіл, голова, двигун.

Рисунок 5.8 - Швейна машина човникового стібка



Мішкозашивальна швейна машина Zoje ZJ-26-1А ланцюгового стібка

Ручна мішкозашивальна машина Zoje ZJ-26-1А призначена для обробки легких і середніх матеріалів. Устаткування спеціального призначення зручно у використанні, завдяки своїй конструкції; оснащене всім необхідним функціоналом для якісного виробництва виробів.

Промислове обладнання призначене для зашивання горловини тканинних, паперових та поліпропіленових мішків однониткової ланцюгової рядком. Завдяки автоматичній системі змащення промислова машина Zoje ZJ-26-1А має високу зносостійкість всіх рухомих механізмів, що гарантує тривалий термін служби устаткування при максимальних завантаженнях.

Рисунок 5.9 - Мішкозашивальна швейна машина Zoje ZJ-26-1А ланцюгового стібка

Характеристики:

·        Довжина стібка - 6.5 мм

·        Голка - №220

·        Тип тканини - легка і середня

Одноголкова машина човникового стібка з крокуючою лапкою

Швейна машина ZOJE ZJ-0302CX є вдосконаленою моделлю в лінійці обладнання для обробки важких матеріалів. Дана машина оснащена додатковими компонентами, що дозволяють використовувати неї в роботі з самими щільними і важкооброблюваних виробами.

Переваги моделі:

·        Застосовується для безпосадкових швів в середніх і важких матеріалах

·        Наявність нижнього і верхнього транспортера матеріалу

·        Крокуюча лапка забезпечує стабільну подачу тканини, гарантуючи високу якість

·        Верхнє просування чітко синхронізовано з нижнім, що забезпечує усунення зміщення верхнього і нижнього шарів при шитті

Дана модель випускається з оснащенням для шиття голкою до № 200

Комплектація: стіл, голова, двигун

Рисунок 5.10 - Швейна машина ZOJE ZJ-0302CX

Рисунок 5.11 - Човниковий шов

Характеристики:

·        Висота підйому лапки до 16 мм

·        Довжина стібка до 9 мм

·        кількість голок - одноголкова

·        Потужність - 400 Вт

·        Напруга - 220 або 380 В

·        Швидкість обертання мотора - 1450 або 2850 об / хв

·        Швидкість - 2000 стібків / хв

·        Тип платформи з плоскою платформою

·        Тип тканини - важка

ZOJE ZJ5770-1306HD1

Автоматична машина циклічного пошиття, цикл програмується за допомогою панелі управління, пам'ять на 200 шаблонів, робоча площа шиття 130х60 мм, USB- порт і Flash-card сумісно з ПО Tajima швидкість 2500 ст / хв. Для середніх і важких матеріалів.

Рисунок 5.11 - Автоматична машина циклічного пошиття

Характеристики:

·        ІглаDPx5, DPx17

·        Поле вишівкі130х60 мм

·        Швидкість шітья2500 стібків / хв

·        Тип тканісредняя і важка

ZOJE ZJ 5770-1306:

Автоматична швейна машина ZOJE ZJ5770 призначена для виконання програмованих рядків різних типів. Під певні лекала ми пропонуємо виготовити додаткові притискні лапки. Вартість від 3500 рублів. Завдяки можливості шиття як на легких так і на важких матеріалах ці електронні машини ZOJE мають дуже широку сферу застосування і використовуються для прошивання строп і ременів безпеки, пришивання етикеток і лейблів, нашивання аплпікацій, прокладання оздоблювальних строчок при виробництві взуття, сумок, джинс і т. д. Здатність ZJ5770 здійснювати вишивку ще більше розширює можливості декоративного оздоблення виробів дозволяючи домогтися якісного і оригінального малюнка будь то логотип торгової марки, проста вишивка на задніх кишенях джинс або більш складний візерунок.

В електронній швейній машині ZOJE ZJ5770 передбачена можливість редагування шаблонів шиття або об'єднання різних шаблонів в один. У стандартних шаблонах шиття містяться різні форми стібка, частини фігур і невеликі малюнки. Такі деталізовані шаблони дозволяють легко моделювати необхідні види програмованих рядків або вишивку.

Човник вишивальної машини ZOJE ZJ5770 швидкість шиття на електронній машині для виконання програмованих рядків ZOJE ZJ5770 регулюється за допомогою панелі управління в діапазоні від 600об / хв до 2520 об / хв. Завдяки Човник хитається типу можливо шиття як тонкої, так і товстою ниткою. Регулювання відстані між голкою і човником здійснюється без відкидання голови машини.

Автоматична швейна машина ZOJE ZJ5770 використовує самі передові технології цифрового управління в світі, що гарантує точність і надійність роботи.

В автоматичній машині для прокладання програмованих рядків ZOJE ZJ5770 передбачена функція екстреної зупинки: в разі поломки голки або поганої якості шиття, оператору досить натиснути спеціальну кнопку для повної зупинки машини. Усі наступні дії виконуються оператором з панелі управління.

При включенні функції самоконтролю машина автоматично повертається до початкової точки шиття. Для кожного шаблону відповідна початкова точка шиття може здаватися програмно.

В електронній швейній машині ZOJE ZJ5770 використана технологія мінімальної подачі масла: воно подається тільки на центральні вузли машини, що дозволяє уникнути масляних плям на виробі.

Пам'ять швейної машини заснована на CF карті, замість традиційної дискети. Найбільша перевага цієї пам'яті - швидка швидкість передачі даних і велика ємність запам'ятовує. Крім того, карта пам'яті додатково захищена від пошкодження або втрати даних. Одна CF карта 32M може приблизно зберегти 300 шаблонів шиття найвищої складності. Один такий шаблон може складатися з 1000 деталей і 3000 стібків. При використанні спеціалізованого програмного забезпечення користувач може проектувати зображення згідно своїм власним потребам. Всі фігури містяться в пам'яті машини можуть легко вибиратися з панелі управління.

У комплекті з ZOJE ZJ5770 поставляється програмне забезпечення для редагування шаблонів шиття. Це дозволяє відредагувати шаблони шиття на комп'ютері і потім зберегти їх на USB-диск, звідки вони можуть бути експортовані безпосередньо в пам'ять машини.

При несподіваному відключенні напруги автоматична швейна машина ZOJE ZJ5770 зберігає в пам'яті останній шаблон, з яким працювали. Ця функція дозволяє уникнути повторного завантаження шаблону шиття і проблем при повторі операції.

Крім того, на машині для виконання програмованих рядків ZOJE ZJ5770 доступна функція масштабування шаблонів. Оператор може змінювати масштаб вибраного шаблону шиття в інтервалі від 1% до 400% незалежно по осі X і Y або цілком. Цей метод дозволяє легко додавати або прибирати строчки або стібки.

Ця електронна машина для прокладання програмованих рядків ZOJE має датчик обриву нитки. При обриві нитки машина автоматично зупиняється. Після заправки нитки відновлення шиття можливо за кілька кроків до обриву, що дозволяє закріпити нитку перед поновленням шиття. Все це значно знижує відсоток браку на виробництві.

Панель управління з сенсорним дисплеєм дозволяє здійснювати всі дії з налаштування і регулюванню за допомогою натискання відповідних кнопок. Інтуїтивно зрозумілий інтерфейс значно спрощує роботу оператора, що значно скорочує витрати робочого часу при використанні вишивальної машини ZOJE ZJ5770. Яскравість підсвічування дисплея регулюється.

Система прямого приводу дозволяє економити електроенергію до 15% у порівнянні зі звичайним двигуном. Більш того, завдяки йому досягається висока швидкість шиття і збільшується тиск на голку, що робить можливим роботу з матеріалами високої щільності.

Конструкція механізму притискної рамки гарантує її легку і точну установку. Завдяки регульованим положенням притискної рамки забезпечується достатній тиск підошви рамки на тканину, а отже, точна подача матеріалу і його міцне закріплення в місці шиття.

Рисунок 5.12 - Автоматична швейна машина ZOJE ZJ5770

Характеристики:

·        Вага - 120 кг

·        Висота підйому лапки - 20 мм

·        Габарити - 1200х710х1200 мм

·        Довжина стібка - 0,1-12,7 (регулювання з інтервалом 0,1 мм) мм

·        Голка - DPX5, DPX17

·        Потужність - 400 Вт

·        Поле вишивки - 130x60 мм

·        Швидкість обертання мотора - 2520 об / хв

·        Ткань - для легких і середніх / середніх і важких

Висновки

В ході виконання курсової роботи ми розглянули декілька видів швейних машин. Зараз розуміємо, що на сьогодні постає глобальна проблема на всих етапах швейного виробництва. Внаслідок цього проводимо узагальнення результатів,які дають можливість зробити висновок, що підприємства швейної промисловості потребують реабілітації на макрорівні. Задля ефективнішого розвитку швейної промисловості доцільним вважаємо застосування таких заходів:

забезпечення стабільності господарського, податкового та митного законодавства, що сприятиме залученню інвестицій;

здійснення жорсткішого контролю під час ввезення швейних виробів для запобігання контрабанді;

впровадження технічних бар’єрів на шляху ввезення "секонд-хенду", зокрема санітарно-гігієнічних висновків;

спрямування діяльності підприємств на підвищення якості продукції та розширення асортименту відповідно до вимог ринку;

зменшення частки виробництва за давальницькою схемою за рахунок випуску продукції відповідної якості на внутрішній ринок;

сприяння сертифікації підприємств швейної промисловості за міжнародними стандартами.

Список використаних джерел

1. Єдиний тарифно-кваліфікаційний довідник робіт і професій робітників. Вип.49. Розділ: Швейне виробництво. - М.: Держ. кім. СРСР <http://ua-referat.com/%D0%A1%D0%A0%D0%A1%D0%A0> з праці і соціальних питань, 1986. - 64с.

2. Інструкція з виготовлення виробів пальтову - костюмного асортименту. М.: АТ "РОСЛЕГПРОМ", 1993-144с.

. Баженов В.І. Матеріали для швейних виробів: підручник для середніх спеціальних закладів. - 3е видання, виправлене і доповнене. - М.: Легка і харчова промисловість, 1982. - 312С.: Іл.

. Першина Л.Ф., Петрова С.В. Технологія швейного виробництва. Підручник для середніх навчальних закладів. - 2е вид., Перераб. і доп. - М.: Легпромбитіздат, 1991. - 416 с.: Іл.

Похожие работы на - Промислові швейні машини



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
