ПОЯСНИТЕЛЬНАЯ
ЗАПИСКА
К
ДИПЛОМНОМУ ПРОЕКТУ
На
тему: Конструкторская разработка капсульного гардероба для женщин младшей
возрастной группы на сезон весна/лето 2014 г.
ЗАДАНИЕ НА дипломныЙ
проект
Тема Конструкторская разработка
капсульного гардероба для женщин младшей возрастной группы на сезон: весна-лето
2014г.
|
№
|
Вид работы
|
Содержание работы, сроки выполнения
|
|
1
|
Композиционный раздел
|
|
|
2
|
Конструкторский раздел
|
|
|
3
|
Технологический раздел
|
|
|
4
|
Информационные технологии
|
|
|
5
|
Организационно-экономический
|
|
|
6
|
Безопасность и экологичность проекта
|
|
|
7
|
Конфекционирование
|
|
|
8
|
Количество
моделей одежды изготовленных в материале
|
6 моделей одежды
|
|
9
|
Количество комплектов лекал
|
3 комплекта лекал
|
|
10
|
Внедрение
конструкторской документации в производство
|
Конструкторская
документация на 3 модели (ООО «Лиса», г. Кострома)
|
|
11
|
Представление проекта к защите
|
1 июня 2013 года
|
|
12
|
Защита ВКР
|
10 июня 2013 года
|
СОДЕРЖАНИЕ
Введение
.
Техническое задание
1.1
Характеристика, назначение и основные функции моделей разрабатываемой коллекции
комплектов женской одежды
1.1.1
Сфера использования моделей комплектов женской одежды
.1.2
Обоснование необходимости разработки моделей комплектов женской одежды
.1.3
Основные нормативные документы и другие источники, используемые при разработке
моделей комплектов женской одежды
1.2
Маркетинговый анализ для оценки необходимости разработки моделей комплектов
женской одежды
.3
Антропоморфная характеристика типа фигур выбранной группы потребителей
.4
Антропометрическая характеристика типовой фигуры в выбранной группе потребителя
2.
Техническое предложение
.1
Основные требования к проектируемым изделиям комплектов женской одежды
2.2
Основные требования к текстильным материалам для разрабатываемых моделей
комплектов женской одежды
.3
Композиционная проработка проектируемых моделей комплектов женской одежды
.3.1
Анализ современных тенденций моды в одежде заданной ассортиментной группы
.3.2
Разработка эскизной коллекции моделей комплектов женской одежды
.4
Основные нормативные требования к проектируемым моделям комплектов женской
одежды
3.
Эскизный проект
.1
Обоснование выбора моделей-предложений комплектов женской одежды
.2
Оценка новизны моделей-предложений
3.3
Конструкторско-технологическая однородность моделей предложений
.
Технический проект
4.1
Конструкторский анализ проектируемых моделей комплектов женской одежды
.1.1
Определение истинных пропорций и размеров деталей моделей комплектов женской
одежды
.2
Проектирование конструктивных прибавок
.3
Выбор методики конструирования. Разработка основ конструкций изделий
.4
Характеристика этапов конструктивного моделирования
.5
Разработка модельных конструкций
.7
Конструкторско-технологическая проработка моделей предложений
.7.1
Выбор технологического оборудования для изготовления моделей
.7.2
Проектирование методов технологической обработки
.7.3
Разработка конструкций технологически-сложных узлов
.7.4
Выполнение раскладки, её характеристика
.
Рабочий проект
.1
Разработка комплекта основных лекал и производных лекал для раскроя основного
материала
.2
Разработка комплекта производных лекал для подкладочного материала
.3
Разработка комплекта производных лекал для прокладочного материала
.4
Разработка комплекта вспомогательных лекал
.5
Оформление лекал
.
Разработка схемы градации лекал
.
Оценка качества проектной разработки
.1
Оценка качества художественной разработки моделей
.2
Оценка качества конструкторско-технологической разработки
.
Использование новых информационных технологий при выполнении ВКР
.
Решение организационно-экономических вопросов
.
Безопасность и экологичность проекта
Заключение
Список
использованных источников
текстильный эскизный женский
коллекция
ВВЕДЕНИЕ
Совершенствование конструкции одежды является
одним из основных путей улучшения её качества. Улучшение качества швейных изделий,
совершенствование и обновление их ассортимента являются важнейшими задачами,
поставленными перед швейной промышленностью в условиях жёсткой конкуренции с
зарубежными производителями аналогичных изделий.
Конструирование - важнейшая часть проектирования
швейных изделий, которая состоит из двух последовательных этапов: творческого,
к которому относится выбор метода конструирования и разработки чертежей изделия
в объёме эскизного проекта, и технического, включающего разработку чертежей
деталей и узлов, а также другой рабочей документации.
Особенно актуальным для швейной промышленности
становится создание рациональных, так называемых технологических конструкций
одежды, позволяющих при их производстве использовать наиболее производительное
оборудование, увеличивать объёмы продукции при меньшем количестве рабочих.
Второе основное направление повышения эффективности производства - снижение
материалоёмкости изделий, экономия сырья и материалов. В экономном
использовании материалов огромное значение имеет усовершенствование конструкции
одежды.
Значительно возросли требования к качеству
швейных изделий. Как известно, качество будущего изделия и экономическая
эффективность его производства и потребления закладываются при моделировании и
конструировании одежды. Поэтому необходимо обращать самое серьёзное внимание на
возможность повышения качества будущих швейных изделий именно на стадии
проектирования.
При проектировании одежды должны быть
максимально использованы последние достижения науки, техники и прикладного
искусства, выбраны оптимальные композиционные и конструктивные решения,
соответствующих созданию швейных изделий, имеющих высокие эстетические и
утилитарные свойства, отвечающие потребностям и вкусам различных групп
потребителей, и одновременно высокую рентабельность для предприятия.
Главная задача конструирования одежды состоит в
придании деталям одежды наивыгоднейших форм и размеров в соответствии со
строением и размерами тела человека, гигиеническими требованиями, свойствами
материалов, существующим стилем и модой, экономичностью расхода материалов,
технологичностью обработки одежды в процессах швейного производства.
Целью
проектирования в данной работе является разработка конструкторского решения для
создания модного комплекта женской одежды.
Постановка целей проектирования
связана с формированием качества проектируемого изделия, уровень которого не
должен быть ниже, чем у существующих изделий.
Тема выпускной квалификационной
работы: «Конструкторская разработка капсульного гардероба
для женщин младшей возрастной группы на сезон весна - лето 2014г».
К целям и задачам
проектирования предъявляются такие требования, которые обеспечивали бы
формирование новых идей и переработку достаточного объема информации, снижающую
затраты времени на производство изделий. Установленные цели используются для
определения критериев оценки выбора оптимальных вариантов и средств их
достижения.
1. ТЕХНИЧЕСКОЕ ЗАДАНИЕ
Техническое задание - это конструкторский
документ, который устанавливает основное значение, исходные данные будущего
изделия, технические характеристики, показатели качества и
технико-экономические требования, предъявляемые к разработанному изделию,
выполнение необходимых стадий разработки конструкторской документации и её
состав, а также специальные требования к изделию. Это теоретический раздел
дипломного проекта, составляющий информационный блок.
1.1 Характеристика, назначение и основные
функции моделей разрабатываемой коллекции комплектов женской одежды
Комплект - это набор одежды и
аксессуаров, дополняющих друг друга, и составляющих вместе костюм, отвечающий
определенному назначению и художественному решению. Комплект - открытый
комплекс одежды и взаимозаменяемых элементов, для которого характерна
многослойность при самостоятельности каждого изделия. Комплект предполагает
возможность изменения костюма в зависимости от ситуации.
Единичные изделия комплекта
могут менять свое назначение при вариантном сочетании в разных комплектах.
Возможность комбинирования является одним из главных требований, которые
современный потребитель предъявляет к готовой одежде. Все части комплекта могут
соответствовать друг другу по стилю, однако возможно и смешение элементов
разных стилей (диффузный стиль).
Основными функциями
разрабатываемых комплектов женской одежды являются две обобщенные функции:
утилитарная и информационно-эстетическая. Утилитарная функция подразделяется на
защитные и физиолого-гигиенические функции. Защитные функции сводятся к защите
организма человека от неблагоприятных воздействий климатической среды (холода,
ветра, дождя, солнечной радиации), механических повреждений (травм) и
неблагоприятных воздействий производственной среды (загрязнений, агрессивных
сред, излишков тепла, холода). Физиолого-гигиенические функции определяют
удобство одежды (степень приспособленности одежды к человеку) в покое
(статике), при движениях (в динамике) и комфортные условия микроклимата под
одежного воздуха, состояние нервной системы и т. д. Информационно-эстетические
функции, в свою очередь, делятся на информационные и эстетические. Информационные
функции дают представление о человеке (его профессии, вкусах, культуре и т.
д.) и об одежде (назначении, современности, новизне). Собственно-эстетические
функции определяются соответствием одежды образу человека, совершенством
композиции изделия, а также уровнем качества его изготовления и отделки
(товарным видом).
1.1.1 Сфера использования моделей комплектов
женской одежды
В данной работе рассматривается коллекция
комплектов женской одежды из смесовых тканей предназначенная для повседневной
носки в весенне-летний сезон. Проектируемые модели рекомендуются для женщин
младшей возрастной группы, второй полнотной группы, в возрасте от 19 до 30 лет.
.1.2 Обоснование необходимости разработки
моделей комплектов женской одежды
Задание на разработку, утвержденное приказом
ректора ИГТА № 9«У» от 18.02.13. Шифр темы ДП 260902 098071 2013.
Тема выпускной квалификационной работы: «Конструкторская разработка капсульного гардероба
для женщин младшей возрастной группы на сезон весна - лето 2014г».
1.1.3 Основные нормативные документы и другие
источники, используемые при разработке моделей комплектов женской одежды
При разработке коллекции моделей комплектов
женской одежды использовались следующие нормативные документы:
ОСТ 17-326-81 Изделия швейные, трикотажные,
меховые. Типовые фигуры женщин. Размерные признаки для проектирования одежды.
ГОСТ 25295-2003 Одежда верхняя
пальтово-костюмного ассортимента. Общие технические условия.
ГОСТ 25294-2003 Одежда верхняя
платьево-блузочного ассортимента. Общие технические условия.
ГОСТ 12807-88 Изделия швейные. Классификация
стежков, строчек и швов.
ГОСТ 4.45-86 Система показателей качества
продукции. Изделия швейные бытового назначения. Номенклатура показателей.
1.2 Маркетинговый анализ для оценки
необходимости разработки моделей комплектов женской одежды
Каждый дизайнер, разрабатывая
новые коллекции моделей, перед выпуском их на рынок нуждается в информации:
насколько его продукция будет востребована, какой сегмент рынка она может
обслуживать, чем он характеризуется, много ли фирм - конкурентов уже работает
на данном сегменте.
Для выявления этих
обстоятельств проводят маркетинговые исследования, которые обычно начинают со
сбора вторичной информации, т.е. той, которая уже где-то существует, будучи
собранной для других целей. В качестве источников исходных данных могут служить
статистические справочники, периодические издания, справочники коммерческой
информации, в которых, например, можно узнать о ценах, ассортименте
конкурентов, выявить количество потребителей, обладающих теми или иными
социальными характеристиками.
Когда фирма или продукт только созданы, целью
маркетинговых исследований является выявление сегмента рынка и предпочтений
потенциальных потребителей, в этом случае целесообразно использовать качественные
методы. При этом важную роль играет выбор способов и инструментария исследований,
форм контакта с аудиторией, так как именно от него зависит качество первичной
информации, которая является основой для принятия маркетинговых решений.
Одним из наиболее распространенных качественных
методов является опрос. Он наиболее удобен при проведении описательных
исследований для получения информации о знаниях, убеждениях и предпочтениях
людей, степени их удовлетворенности и т. п. Специфика метода опроса состоит в
том, что источником первичной информации является человек. В основе опроса
лежит совокупность вопросов, предлагаемых опрашиваемым. Ответы на них образуют
первичную информацию.
Существуют две разновидности
опроса, связанные с письменной или устной формой общения с респондентами:
анкетирование и интервьюирование. На сегодняшний день анкетный опрос остается
одним из наиболее оперативных способов сбора первичной информации.
Инструментом исследования является анкета[31]. Все вопросы, используемые в
ней, можно классифицировать по содержанию на вопросы о фактах сознания и
поведения, личности респондента.
Основные вопросы анкеты направлены на сбор
информации о содержании исследуемого явления, неосновные - на выявление
адресата основного вопроса (вопросы-фильтры). Необходимость в неосновных
вопросах возникает, если нужно получить данные, характеризующие не всю
совокупность опрашиваемых, а только часть и искренность ответов (контрольные
вопросы).
Статистический опрос проводился у женщин младшей
половозрастной группы ведущих деловой образ жизни. Вопросы анкеты выявляют
отношение населения к комплектам женской одежды от отечественного
производителя.
Анализ предпочтений потребителей по результатам
статистической обработки данных анкетного опроса, представлен в Приложении А.
В изучении покупательского спроса для обобщения
первичных данных широко используется графический метод. С помощью графиков мы
можем выявить и наглядно представить тенденции и закономерности, которые часто
трудно уловить в таблицах. Наиболее распространение имеют линейные координатные
графики и столбчатые диаграммы.
Анализ результатов анкетирования представлен на
рисунках 1.1 - 1.4
Рисунок 1.1 - Выбор производителя изделия
Рисунок 1.2 - Предпочтительный комплект костюма
Рисунок 1.3 - Предполагаемая сумма на покупку
изделия
Рисунок 1.4 - Отношение населения к моде
1.3 Антропоморфная характеристика типа фигур
выбранной группы потребителей
Методики конструирования одежды базируются на
измерениях тела человека, получаемых в соответствии с требованиями
государственных и отраслевых стандартов. При разработке конструкции одежды на
конкретную фигуру соблюдают методику и технику измерений, предусмотренные
стандартами; при проектировании на типовую фигуру используют стандартные
значения размерных признаков.
В качестве исходных данных при расчёте
построения чертежа конструкции основы принимают размерные признаки типовых
фигур и прибавки к ним в соответствии с силуэтной формой изделия.
При проведении антропометрических измерений
используются следующие инструменты: полотняная сантиметровая лента для
измерения дуговых поперечных и продольных признаков (обхватов, ширин, длин, и
некоторых высот), линейки в качестве вспомогательных инструментов.
Действующий в настоящее время отраслевой
стандарт ОСТ - 17-326-81, необходимый для массового производства женской
одежды, предусматривает средние значения размерных признаков для каждого типа
фигур, рассчитанные для женщин от трёх ведущих признаков.
Анализ в разнице измерений реальной и условно -
типовой фигур позволит выявить тип фигуры, осанку и морфологические особенности
женской фигуры. Так как посадка изделия на фигуре человека зависит от его
осанки, телосложения, пропорций и т.д.
На основании проведенного
анализа, конкретная фигура потребителя имеет следующие особенности [32]:
по телосложению: развитие
мускулатуры - слабое; развитие жироотложений - среднее; форма грудной клетки -
цилиндрическая; форма живота - прямая; форма спины - обычная (с умеренными
изгибами всех отделов позвоночника)
осанка: нормальная
по типу пропорций: мезоморфный
- средний тип
по типу телосложения:
нормально-лордотический
1.4 Антропометрическая характеристика типовой
фигуры в выбранной группе потребителя.
При массовом производстве изготовлять одежду для
каждого потребителя невозможно. Поэтому швейные фабрики выпускают одежду
ограниченного количества номеров и на фигуры стандартных размеров (типовые).
Для разработки системы размерных стандартов необходимо знать не только строение
и морфологические особенности тела человека, но и его размерную характеристику.
Размерная характеристика тела дается обычно в виде ряда отдельных измерений,
называемых размерными признаками. Для определения размерных признаков
проводятся массовые антропологические исследования, состоящие в измерении тела
человека и его частей, этот прием исследования носит название антропометрии.
Необходимым условием проведения антропометрических исследований является точное
соблюдение методики и техники измерений.
Величины размерных признаков типовой фигуры
(ФТТ) и фигуры потребителя нетипового телосложения (ФНТ) представлены в таблице
1.1.
Таблица 1.1- Антропометрическая характеристика
женской фигуры, размерного варианта 170-84-92, 2-й полнотной группы [1].
|
Наименование
размерного признака и условное обозначение
|
Величина размерного признака, см.
|
Отклонение от типовой фигуры
|
Межразмерная разница
|
Межростовая разница
|
|
типовая
|
Индиви- дуальная
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
Рост Р (Т1)
|
170
|
169
|
-1
|
0
|
6
|
|
Высота
плечевой точки Впт (Т5)
|
139,2
|
139
|
-0,2
|
0,2
|
5,1
|
|
Высота
линии талии Влт (Т7)
|
106,8
|
107
|
0,2
|
0,2
|
4,2
|
|
Высота
коленной точки Вк (Т9)
|
47,3
|
48,3
|
1
|
0
|
1,9
|
|
Полуобхват шеи Сш (0,5Т13)
|
17
|
17
|
0
|
0,4
|
0,1
|
|
Обхват
груди первый Ог1 (Т14)
|
83,2
|
82,2
|
-1
|
1,5
|
0,2
|
|
Обхват
груди второй Ог2(Т15)
|
88,8
|
89
|
0,2
|
2,0
|
0
|
|
Обхват
груди третий Ог3 (Т16)
|
84,0
|
85
|
1
|
2,0
|
0
|
|
Полуобхват талии Ст (0,5Т18)
|
31,1
|
31,5
|
0,4
|
2,1
|
-0,6
|
|
Полуобхват
бёдер с учётом выступа живота Сб (0,5Т19)
|
46,0
|
46,5
|
0,5
|
2,0
|
0
|
|
Обхват плеча Оп (Т28)
|
25,9
|
25,5
|
-0,4
|
1,4
|
-0,2
|
|
Обхват запястья Озап (Т29)
|
15,7
|
15,6
|
-0,1
|
0,3
|
0,1
|
|
Ширина
плечевого ската Шп(Т31)
|
13,2
|
13,1
|
-0,1
|
0,1
|
0,2
|
|
Расстояние
от шейной точки до линии обхвата груди первого спереди Впр.п (Т34)
|
24,3
|
24,0
|
-0,3
|
0,4
|
0,3
|
|
Высота груди Вг (Т35)
|
32,9
|
32,5
|
-0,4
|
0,9
|
0,1
|
|
Длина
талии спереди Дтп (Т36)
|
51,9
|
51,3
|
-0,6
|
0,7
|
1,1
|
|
Дуга
через высшую точку точку плечевого ската Дп (Т38)
|
30,1
|
30,4
|
0,3
|
0,6
|
0,3
|
|
Расстояние
от шейной точки до линии Ог1 и Ог2 с учетом выступа лопаток Впрз (Т39)
|
17,7
|
17,5
|
0,2
|
0,2
|
0,4
|
|
Длина
спины до талии с учётом выступа лопаток Дтс (Т40)
|
41
|
41,1
|
-0,1
|
0,1
|
1,1
|
|
Высота
плеча косая Впк Т(Т41)
|
43,3
|
43,0
|
-0,3
|
0,4
|
0,9
|
|
Расстояние
от линии талии сзади до точки основания шеи Дтс1 (Т43)
|
43,9
|
43,8
|
-0,1
|
0,2
|
1,2
|
|
Ширина груди Шг(Т45)
|
32,6
|
32,2
|
-0,4
|
0,4
|
0,2
|
|
Расстояние
между сосковыми точками Цг (Т46)
|
18,6
|
18,3
|
-0,3
|
0,3
|
0
|
|
Ширина спины Шс (Т47)
|
33,6
|
33,5
|
-0,1
|
0,5
|
0
|
|
Переднезадний
диаметр руки dпзр
(Т57)
|
9,4
|
9,3
|
-0,1
|
0,5
|
-0,1
|
|
Длина
руки до локтя Др.лок (Т62)
|
32,6
|
32,5
|
-0,1
|
0,2
|
1,2
|
|
Расстояние
от линии талии до пола сбоку Дсб
|
109,8
|
109,7
|
-0,1
|
0,2
|
4,3
|
|
Расстояние
от линии талии до колена сбоку Дтк
|
60,1
|
60,3
|
0,2
|
0,3
|
2,2
|
|
Расстояние
от линии талии до плоскости сидения Дс
|
27,5
|
27,3
|
-0,2
|
0,4
|
0,7
|
|
Обхват бедра Обед
|
53,3
|
52,7
|
-0,6
|
1,9
|
0,6
|
В результате проведения антропометрической
характеристики размерных признаков, явных отклонений между типовой и конкретной
фигурой выявлено не было.
2. ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ
Техническое предложение - это совокупность
конструкторских документов, содержащих техническое и технико-экономическое
обоснование целесообразности разработки изделия.
.1 Основные требования к проектируемым изделиям
комплектов женской одежды
Любое производство одежды начинается с выбора
материалов, необходимых для ее изготовления. При создании модели и разработке
конструкции одним из основных условий получения высококачественного изделия,
отвечающего современным требованиям, является правильный и обоснованный выбор
материалов с учетом конструктивных особенностей изделия, применяемых методов
изготовления и условий носки. Кроме того в производстве часто возникает
необходимость подобрать для данной модели изделия, характеризующиеся
определенными конструктивными особенностями, новые материалы, пригодные для
изготовления этого изделия на существующем оборудовании по действующей
технологии, то есть взаимозаменяемые материалы.
Требования к одежде - это информация о том,
каким свойствам одежды и их признакам отдает предпочтение потребитель и
производство.
Реализация этих требований в проектных решениях
обеспечивает экономичность производства, сбыт изделий и удовлетворение
материальных и культурных потребностей человека [7, с.15].
Требования к одежде определяются свойствами
удовлетворять запросы потребителей в соответствии с назначением и качеством
продукции.
К швейным изделиям предъявляется комплекс
некоторых требований, первые обусловлены взаимодействием и контактом одежды и
человека в процессе носки швейных изделий, а вторые - взаимодействием одежды с
орудиями труда и рабочей силы, организацией труда в потоке.
Каждый вид одежды имеет разновидности в
зависимости от конструкции моделей, определяемой формой и силуэтом одежды,
покроем рукавов, воротников и других деталей.
Большое количество разновидностей одежды и
материалов, применяемых для ее изготовления, привело к разнообразным методам,
используемым в процессе сборки и монтажа изделий швейной промышленности.
Под потребительскими принято понимать свойства
изделия, служащие для удовлетворения определенных потребностей в процессе
потребления вещи человеком. Потребительский уровень качества может быть
представлен такими классами, которые определяют общественную и индивидуальную
ценность для человека-потребителя. К потребительским требованиям относятся
функциональные, экономические, эстетические, экологические, социального
назначения, надежности и безопасности потребления. Промышленные требования включают
в себя конструктивные, технологические, экономические и стандартизацию.
Требования социальной группы отражают
общественную целесообразность разработки и выпуска изделий данного вида и
возможность их сбыта. Учет требований социально-экономического порядка обычно
препятствует процессу конструирования и осуществляется на стадии разработки
технического задания при определении ассортимента изделий.
Социальное назначение изделия складывается из
размера и роста, потребительского спроса, конкурентной способности на
внутреннем рынке, соответствие прогнозу потребительского спроса.
Поскольку разрабатываемые модели предназначены
для среднего класса, то они должны быть достаточно недорогими, иметь модную
цветовую гамму, покрой, фурнитуру и отделку, чтобы привлечь к себе
потенциального покупателя. Модели рассчитаны на широкий круг покупателей, так
как сегодня на работе женщине необходимо выглядеть элегантно. Данные модели
применимы как для торжественных случаев, так и в повседневной жизни.
Разрабатываемые модели целесообразны при изготовлении для женщин младшей
возрастной группы для размеров 42-50 росте 158-176 см, 2-ой полнотной группы.
Функциональные требования заключаются в том,
чтобы изделие максимально соответствовало своему назначению и его эксплуатация
должна быть комфортной. Функциональный показатель зависит от показателя
обеспечения свободы движения и поддержания формы тела человека, также
сохранения формы самого изделия.
Эстетические требования определяют степень
соответствия изделия общественному эстетическому идеалу, сложившемуся стилевому
направлению, вкусам и моде.
Группа эстетических требований связана, прежде
всего, с требованиями современной моды, определяющими силуэт, покрой,
конструктивные и декоративные линии, отделку и т.п.
Эргономические требования связаны с созданием
оптимальной системы «человек-изделие», в которой обеспечивают комфорт и
удобства при эксплуатации. Одежда должна обеспечивать оптимальный микроклимат в
пододежном слое, т. е. иметь достаточную степень вентилируемости для вывода из
пододежного слоя продуктов кожного дыхания, особенно для данного изделия.
Особое внимание также при проектировании
промышленных изделий, непосредственно входящих в контакт с человеком имеют
антропометрические показатели. Характер антропометрических контактов человека и
одежды неодинаков: в покое (статике) и при движении (динамике). Это очень важно
для разрабатываемых моделей. Так как они рассчитаны на динамическую
эксплуатацию, а значит, важна соразмерность.
Гигиенические показатели качества одежды
характеризуют ее соответствие санитарно-гигиеническим нормам и рекомендациям,
обеспечивающим комфортные условия микроклимата пододежного пространства.
Чтобы выполнить свою основную защитную функцию,
модель должна обладать высокими показателями вентилируемости (воздухопроницаемости),
гигроскопичности, низкой пылеемкости, средней жесткости при изгибе.
Надежность - важнейшая характеристика
определяющая качество. Это комплексное свойство, определяющее долговечность,
безотказность, ремонтопригодность изделия. Группа надежности включает в себя
требования, обеспечивающие сохранение целостности изделия, его внешнего вида и
формы на предполагаемый период носки при различных видах воздействий, связанных
с условиями окружающей среды. Период носки изделия рассчитан исходя из сроков
морального и физического износа, а также перемены направления моды.
Для разрабатываемой модели необходимы: высокая
износостойкость (модели рассчитана на носку в течение 2 - 3 сезонов),
устойчивость к трению, многократному растяжению, действию светопогоды, стирке,
глажению, должна быть низкая усадка. Внешний вид и форма будут зависеть от
несминаемости, устойчивости окраски и формообразования. Изделие должно быть
размеростойким, необходимо обеспечение прочности швов.
2.2 Основные требования к текстильным материалам
для разрабатываемых моделей комплектов женской одежды
В настоящее время, в текстильной промышленности
отдаётся предпочтение тканям из натуральных волокон.
Разрабатываемые комплекты женской одежды
выполнены из разных материалов: льняной смесовой, шёлковой ткани и смесовой
хлопчатобумажной с эластаном.
Так как коллекция предназначена для
весеннее-летнего сезона, основными требованиями к материалам являются:
гигиенические показатели (воздухопроницаемость, гигроскопичность),
эксплуатационные (устойчивость к светопогоде, стиркам, сохранению формы).
Материалы, применяемые для изготовления, должны
соответствовать требованиям нормативной документации [2]. Требования
(номенклатура показателей качества и их нормативы) к материалам пакета
комплектов женской одежды представлены в таблицах 2.1- 2.3.
Таблица 2.1 - Номенклатура и нормативы
показателей качества основных материалов для комплектов женской одежды
|
Наименование показателя, размерность
|
Основной материал
|
|
Льняная ткань [11]
|
Шёлковая ткань
|
Хлопчатобумажная ткань[8]
|
Ткань из химических нитей
|
|
1
|
2
|
3
|
4
|
5
|
|
Поверхностная
плотность, г/м², не более:
|
300
|
126
|
220
|
130
|
|
Разрывная
нагрузка полоски ткани 50×200 мм,
даН, не менее: - по основе - по утку
|
20 15
|
20 15
|
50 26
|
30 20
|
|
Устойчивость
окраски к различным воздействиям, баллы, не менее: - свету (изменение
окраски) - стирке (закрашивание белого материала), - дистиллированной воде
(закрашивание белого материала), -
органическим растворителям (изменение окраски)
|
4 3 - 4
|
3 3 - 4
|
5 4 4 4
|
4 4 -
4
|
|
-
глажению (изменение окраски) - трению мокрому - трению сухому (закрашивание
белого материала) - поту (закрашивание белого
материала)
|
4 3 4 4
|
4 - 3 3
|
4 - 3 4
|
4 - 4 4
|
|
Изменение
линейных размеров после мокрых обработок, %, не более: -
по основе - по утку
|
6 4
|
± 5,0 ± 2,0
|
-2,0 ± 2,0
|
-3,5 ±2
|
|
Наименование нитей и волокон, %
|
55-Лн, 45Хл
|
НШ-100
|
52-Хл,45-Пэ,3-Эл
|
97-Пэс,3-Эл
|
|
Результирующая
плотность, текс, не менее: - по основе - по
утку
|
В соответствии с ТУ
|
В соответствии с ТУ
|
В соответствии с ТУ
|
В соответствии с ТУ
|
|
Число
нитей на 10 см, не менее: - по основе - по
утку
|
В соответствии с ТУ
|
В соответствии с ТУ
|
В соответствии с ТУ
|
В соответствии с ТУ
|
|
Стойкость
к раздвигаемости, даН, не менее: - по
основе - по утку
|
1,5 1,5
|
1,0 1,0
|
1,0 1,0
|
1,5 1,5
|
|
Стойкость
к истиранию, цикл, не менее
|
7000
|
200
|
600
|
1000
|
|
Несминаемость, %, не менее
|
55-60
|
47
|
35
|
30
|
|
Водоупорность,
мм вод. ст., не менее
|
-
|
-
|
-
|
-
|
|
Водоотталкивание,
у.е., не менее
|
-
|
-
|
-
|
-
|
|
Ширина, см
|
100-150, кратно 5,0 (150)
|
90, 120, 135, 140, 150 (150)кратно 5,0-10
|
70, 100, 150 (150)
|
120,140,145,150,160 (150)
|
|
Воздухопроницаемость,
дм³/м²с,
не менее
|
60
|
60
|
60
|
150
|
|
Осыпаемость, мм, не более
|
2,5
|
5,0
|
2,5
|
2,5
|
Требования, предъявляемые к подкладочным
материалам для проектируемых моделей жакетов и юбки.
Подкладочные ткани улучшают внешний вид изделия
и эксплуатационные свойства швейного изделия, предохраняют его от изнашивания и
загрязнения.
Для подкладочных материалов очень важны
гигиенические показатели, так как подкладка ближе других слоев расположена к
телу человека [9].
В изделиях на подкладке, при конфекционировании
необходимо соблюдать основное условие - единство требований к комплектующим
материалам. Поскольку основной материал - включает хлопковые и льняные волокна,
характеризующиеся хорошими эстетическими и гигиеническими показателями, то
подкладочный материал предложен, из вискозо-содержащего волокна из - за ее
высокой гигроскопичности хорошо подходит для данных видов одежды.
Подкладочные материалы должны обладать
следующими свойствами:
- быть легкими;
- иметь гладкую поверхность (для обеспечения
удобства пользования одеждой);
- быть стойкими к истиранию;
- иметь окраску, устойчивую к сухому и мокрому
трению, действию пота, ВТО и другим воздействиям;
- не вызывать затруднений в процессе
технологической обработки;
- не обладать большой осыпаемостью и раздвижкой
нитей в швах;
- не вызывать аллергию;
- обладать хорошими гигиеническими свойствами;
- иметь малую сминаемость;
- не должны электризоваться.
По физико-механическим показателям подкладочная
ткань должна соответствовать требованиям, указанным в таблице 2.3 (ГОСТ
20272-96).
Таблица 2.3- Физико-механические
показатели подкладочных материалов для комплектов женской одежды [9]
|
Наименование
показателя
|
Норма
|
|
1
|
2
|
|
Поверхностная
плотность, г/м², не более
|
50-90
|
|
Разрывная
нагрузка, даН, полоски ткани размером 50×200 мм,
не менее: - по основе - по утку
|
30 20
|
|
Стойкость
к истиранию, циклы, не менее
|
850
|
|
Изменение
размеров после стирки и химчистки, %, не более: -
по основе - по утку
|
4,0 2,0
|
|
Стойкость
к раздвигаемости, даН, не менее
|
1,5
|
|
Осыпаемость, мм, не более
|
2,5
|
|
Наименование нитей и волокон
|
ВПэф;
|
|
Ширина, см
|
150
|
|
Эстетические требования
|
Соответствует образцу-эталону
|
Устойчивость окраски ткани, как и для основного
и скрепляющих материалов, должна быть прочной или особо прочной. По требованиям
должна соответствовать данным таблицы 2.4.
Таблица 2.4 - Устойчивость окраски
ткани для основного и скрепляющих материалов для комплектов женской одежды
|
Степень
устой-чивости окраски
|
Норма
устойчивости окраски, баллы, не менее, к воздействиям
|
|
Стирки
|
Органических
растворителей
|
Пота
|
Глажения
|
Трения сухого
|
|
Изменение окраски
|
Закрашивание
белого материала
|
Изменение окраски
|
Изменение окраски
|
Закрашивание
белого материала
|
Изменение окраски
|
Закрашивание
белого материала
|
|
Прочная
|
4
|
4
|
4
|
4
|
4
|
4
|
4
|
|
Особо прочная
|
4
|
5
|
4
|
4
|
5
|
4
|
4
|
Термоклеевые прокладочные материалы (ТПМ)
являются одним из основных элементом формозакрепления одежды [12]. Для выпуска
высококачественных швейных изделий применяют широкий ассортимент прокладочных
клеевых материалов узкодифференцированного назначения. Назначение термоклеевых
материалов определяют вид одежды. Особенности ее эксплуатации, волокнистый
состав, структура, поверхностная плотность основных материалов, вид детали или
узла одежды и другие факторы.
При появлении новых основных материалов для
верха одежды (под влиянием моды, новых технологических решений в текстильном
производстве и других факторов) расширяют ассортимент ТПМ. Создание нового
ассортимента ТПМ происходит за счет использования новых видов сырья, новых
текстильных полотен, новых способов нанесения клеевых покрытий.
Обязательными требованиями являются:
ширина с кромками;
поверхностная плотность;
линейная плотность по основе и утку (число нитей
на 10 см);
разрывная нагрузка полоски ткани размером 50х200
мм;
удлинение при разрыве полоски ткани размером
50х200 мм;
клеящая способность;
изменение линейных размеров после мокрых
обработок;
волокнистый состав;
линейная плотность пряжи по основе и утку;
масса клеевого покрытия;
переплетение.
Дополнительно могут быть предъявлены следующие
требования:
растяжимость;
мягкость на ощупь до и после приклеивания к
детали из основного материала;
равномерность распределения термопластического
покрытия;
изменение линейных размеров после
влажно-тепловой обработки;
толщина;
вид химической отделки.
Для наиболее распространенных ТПМ усадка после
замочки составляет 0-2,4%, величина усадки, превышающая 3%, является
неудовлетворительной и может стать причиной ухудшения внешнего вида клеевых
соединений при эксплуатации.
Численные значения остальных показателей
дифференцированы по видам основных тканей и изделий, для которых они
предназначены.
Для дублирования деталей разрабатывамых изделий
(жакеты, юбка и брюки) рекомендуется применять прокладочный материал арт.
СВ1038, который имеет следующие показатели:
.Ширина, см - 90±3
.Поверхностная плотность, г/м - 47
.Жесткость, мк*Н*см2:
в продольном направлении 200-1200.
в поперечном направлении 200-1200.
.Прочность склеивания, даН/м, не менее 0,3.
.Усадка после мокрых обработок, не более, %.
в продольном направлении - 2,5.
в поперечном направлении - 2,5.
Требования, предъявляемые к скрепляющим
материалам:
При конфекционировании материалов в пакет одежды
важное значение имеет выбор скрепляющих материалов. Для соединения отдельных деталей
одежды применяют швейные нитки. Швейные нитки являются основным средством
соединения деталей швейных изделий. По волокнистому составу швейные нитки
разделяются на: х/б, льняные, шелковые, из искусственных волокон и нитей,
синтетические.
В процессе образования стежка на швейных машинах
и в процессе эксплуатации изделий швейные нитки испытывают различные
воздействия, вызывающие их структурные изменения, поэтому должны
соответствовать ряду требований.
Технологические требования определяются
условиями работы ниток на швейных машинах. С учетом условий образования стежка
швейные нитки должны обладать высокими показателями прочности при растяжении,
иметь определенные значения удлинения при растяжении, быть равномерными по
прочности и удлинению, уравновешенными по крутке, при воздействии влаги иметь
такую же величину усадки, как и соединяемые материалы [13].
Швейные нитки в процессе соединения деталей
одежды и ее эксплуатации испытывают большое воздействие: растяжение, изгибы,
истирание, удары и многое другое.
Поэтому к ним предъявляется ряд требований:
ровность по толщине (для хорошего внешнего вида
шва);
высокая разрывная нагрузка (обеспечивает
прочность шва, не допускает обрыва нитей);
гибкость (для улучшения затягивания нитей в шве
во избежание выпуклостей шва);
эластичность (для увеличения выносливости при
эксплуатации, уменьшения обрывности нитей);
уравновешенность (для исключения обрывности на
швейных машинах);
малая усадка;
высокая стойкость окраски (к действию
светопогоды, химчистке, стирке);
высокая термостойкость.
Технические требования к машинным стежкам и
строчкам представлены в таблице 2.5.
Таблица 2.5 - Требования к машинным стежкам и
строчкам [14]
|
Код стежка
|
Вид строчки
|
Число
стежков на 10 мм строчки
|
Условное
обозначение ниток (торговых номеров)
|
|
1
|
2
|
3
|
4
|
|
301 401
|
Стачивающие и отделочные строчки
|
3 - 5
|
60, 50, 40 44 ЛХ
|
|
503
|
Обметочные строчки
|
3 - 4
|
60, 50,40
|
|
505
|
Стачивающее-обметочные
|
3 - 6
|
60,50 35 ЛЛ
|
В соответствии с вышеперечисленными требованиями
виды и номера ниток для соединения деталей и закрепления фурнитуры представлены
в таблице 2.6.
Таблица 2.6 - Характеристика швейных ниток
|
Условное обозначение, торговый номер
|
Линейная плотность, текс
|
Разрывная
нагрузка при испытании одиночной нити, сН
|
Удлинение ниток при разрыве, %
|
Применение
|
|
Армированные 35 ЛЛ
|
35
|
1450
|
21
|
Для соединения деталей подкладки
|
|
Армированные 36 ЛХ
|
35
|
1370
|
25
|
Для
соединения деталей осн.ткани
|
|
Армированные 44ЛХ
|
45
|
1620
|
22
|
Для
соединения деталей и отделочных строчек
|
Фурнитура предназначена для застегивания одежды.
Кроме того она украшает одежду. Фурнитура служит для застегивания швейных
изделий, прикрепления, упрочнения деталей этих изделий, а так же для удобства
эксплуатации одежды. В настоящее время модой не диктуется использование, какого
- то конкретного вида фурнитуры для костюмов. Все зависит от ее разнообразия и
фантазии дизайнера. Это могут быть и потайные застежки-молнии, и кнопки, и
шнуровка, и застежка на крючки-петли, и пуговицы.
По качеству пуговицы должны удовлетворять
следующим требованиям. По форме и внешнему оформлению они должны отвечать
утверждённому эталону, не разрушаться при падении с высоты 1,5 м и не изменять
своих свойств и внешнего вида под действием воды [15].
Пуговицы должны выдерживать определённую
статическую нагрузку: диаметром до 12 мм- не менее 3 даН , более 12 мм- не
менее 5 даН. На их поверхности не должно быть трещин, царапин, ямок, пятен,
зазубрин и посторонних включений. Расстояния между отверстиями на пуговицах
должно быть одинаковым. Характеристика пуговиц представлена в таблице 2.7.
Таблица 2.7 - Характеристика пуговиц
|
Размер пуговицы, мм
|
Число
и размер отверстий, шт., мм
|
Межцентровое расстояние, мм
|
Толщина, мм
|
Стойкость
|
|
|
|
|
к ВТО, °С
|
к стирке
|
к химчистке
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
-жакет
МП1-20; -жакет МП2-25,17; -блуза МП2-12, -брюки
МП2-15
|
4(2мм) 1(2,6мм) 1(1,5) 4(1,8мм)
|
3,5 - - 3
|
2,5 2 2 2
|
130-160 ± 5
|
стойкие
|
В разработанной модели использованы пуговицы и
застежки-молнии металлическая (в юбке) и пластмассовая брючная. Основным
требованием, к которым является прочность замка и усиление разрыва замкнутых
звеньев [16].
В соответствии с показателями качества, их
свойствами и требованиями, предъявляемыми к ним, был подобран пакет материалов
на разрабатываемые комплекты женской одежды. Подобранные ткани, скрепляющие
материалы и фурнитура соответствуют друг другу по свойствам, отвечают условиям
эксплуатации изделий, их назначения и обеспечивают высокое качество данных
изделий.
Конфекционные карты
с подобранными пакетами материалов для комплектов женской одежды представлены в
Приложении Б.
Маркировка швейного изделия символами по уходу.
В связи с большим разнообразием материалов,
ниток и отделок, используемых при производстве швейных изделий, и многообразием
способов чистки зачастую сложно визуальным способом правильно выбрать
необходимый метод ухода за изделием. Для облегчения выполнения этой задачи
разработан набор графических символов, содержащий информацию по уходу, для
использования при маркировке текстильных изделий.
Набор символов характеризуется: простотой
понимания для потребителей во всех странах вне зависимости от языка и
максимальным содержанием информации, необходимой для предотвращения повреждения
изделия во время его чистки от загрязнений. (При необходимости символы могут
дополняться).
Настоящий стандарт ГОСТ Р ИСО 3758-2007
устанавливает систему графических символов,
предназначенных для использования при маркировке текстильных изделий, несущих
информацию, предупреждающую необратимое повреждение в процессе ухода за
текстилем;
определяет использование этих символов при
маркировке.
В настоящем стандарте охвачены следующие виды
домашней обработки: стирка, отбеливание, глажение и сушка после стирки.
Включены также виды профессиональной обработки - сухая и мокрая чистки;
исключено промышленное глажение. Настоящий стандарт применим ко всем текстильным
изделиям в том виде, в каком они поставлены потребителю [17].
Способы ухода за тканями, составляющими пакет
одежды для анализируемой модели летнего костюма, в зависимости от их
волокнистого состава, указаны в таблице 2.7.
Таблица 2.7 - Символы по уходу за изделием
|
1
|
2
|
|
Символ
|
Значение
|
|
Стирка
|
|
|
Стирать
в теплой воде (до 40°С)-для блузки и юбкиМП1,брюк МП2
|
|
Сушка и отжим
|
|
|
Нельзя
выжимать и сушить в стиральной машине - для МП1, МП2
|
|
Отбеливание и химчистка
|
|
|
Химчистка запрещена-блузка
МП1
|
|
|
Химическая
чистка изделия может производиться с применением тетрахлорэтилена
(перхлорэтилена), бензина, трифтортрихлорэтилена или моно-фтор-трихлорметана,
с применением обычных процессов обработки-везде кроме блузки МП1
|
|
|
Нельзя отбеливать-МП1,2
|
|
Глажка
|
|
|
Гладить
при средней температуре (до 110°С)- для МП1,2
|
Область применения:
система графических символов, предназначенных
для использования при маркировке текстильных изделий, несущих информацию о
правильном (надлежащем) уходе за ними.
символы по уходу за изделиями наносят на
товарный ярлык, этикетку, используют в памятке или инструкции по уходу в
соответствии с нормативным документом, в форме, удобной для потребителя.
Поскольку ткани достаточно деликатные, то в
соответствии с их волокнистым составом запрещено отбеливание хлорсодержащими
веществами и рекомендуется их сухая чистка всеми обычными реагентами, строгое
ограничение прибавления воды (увеличения количества воды) и/или усиления
механических воздействий и/или увеличения температуры во время чистки и/или
отжима. Чистка-самообслуживание запрещена. Максимальная температура раствора
универсального моющего средства - 40°С. Механические воздействия уменьшенные.
Полоскание при постепенном снижении температуры воды.
Отжим ослабленный. Глажение при максимальной
температуре прессующей поверхности подошвы утюга до 110 °С. Глажение и
пропаривание требуют осторожности. Не рекомендуется применять сушку в барабане.
В целом рекомендуется деликатное обращение с изделиями.
2.3 Композиционная проработка проектируемых
моделей комплектов женской одежды
Одним из важнейших аспектов в художественном
проектировании костюма является композиционная проработка. Костюм лишь тогда
можно считать новым, когда он не только осмыслен конструктивно с позиций
практичности и экономичности, но и является оригинальным и новым с точки зрения
художественного замысла.
Создание рациональных форм костюма - это
двухсторонний процесс проектирования технической и эстетической стороны
изделия. Конструкцию следует рассматривать в двух аспектах, неразрывно между
собой связанных: как визуальное, морфологическое построение формы, которое
называется художественной конструкцией, и как способ воспроизведения визуальной
формы в новом материале путем расчленения формы и придания ей линий кроя,
которые создают хорошую посадку и нужную форму.
Художественная конструкция отражает
функциональную взаимосвязь частей формы костюма, т.е. узаконивает чисто
визуально и на основе практического опыта пластическую необходимость.
Роль художественной конструкции сводится к
созданию впечатления единства и равновесия. Она указывает, как соединить части,
чтобы добиться сильного эмоционального эффекта от формы костюма, выразить
определенный художественный образ и отразить функциональные требования.
2.3.1 Анализ современных тенденций моды в одежде
заданной ассортиментной группы
Анализируя последние предложения моды, видно,
что настоящим трендом нового сезона станет сочетание
различных фактур и деталей в одном изделии. Дизайнеры вместо блестящих элементов
используют прозрачный гипюр, а гладкие ткани заменяют гофрированным шифоном.
Акцентом в любом наряде могут стать пояса, воротники и манжеты благодаря своим
«увеличенным» размерам.
Модные тенденции нового сезона
относительно принтов и узоров не менее разнообразны. На пике популярности будет
клетка: мелкая и крупная, диагональная и прямая. А также полоски (Рисунок 2.1).
Рисунок 2.1 - Тенденции моды
Они могут быть тонкими или широкими,
вертикальными или горизонтальными, двух - или разноцветными. Актуальными
остаются также этнические узоры, цветочный и животный принт.
Модные тенденции
нового сезона советуют выбирать такой стиль одежды, где будет подчеркнута
талия, как при помощи ремней и различных поясов, так и при помощи завышения
линии талии. Из деталей можно отметить следующие: открытую спину, откровенные
вырезы, воланы на подоле и лифе, силуэты в виде трапеции, элементы спортивного
стиля (крупные пуговицы, застежки-молнии), комбинацию тканей (цвет один, но рисунки
разные), драпировку.
Так же вернется опять стиль
милитари, но дизайнеры смогли придать этому стилю новый облик. Мода нового
сезона в таком стиле смориться очень гармонично, красиво и немного даже
женственно и все благодаря красивому дизайну.
Начиная говорить о костюмах, нельзя
не затронуть и тенденцию касательно них. Модная одежда
хорошо скроена и хорошо отделана. Даже классические костюмы и деловая одежда с
элементами спортивного стиля становятся более изощренными и изысканными.
Определенной чертой моды остается женственность, но несколько иная, чем прежде.
Сегодня она, хотя и явная, но ненавязчивая, деликатная и утонченная.
Основным вектором моды
становится создание индивидуального стиля. Индивидуальность - это признак моды
нашего времени, мода становится «штучным товаром». По-прежнему актуальна
строгая классика и однотонная расцветка (Рисунок 2.2).
Рисунок 2. 2 -
Тенденции моды
В качестве тканей в
новом сезоне предложены в основном легкие и нежные, например, шифон, атлас,
кружева
Однако новым
трендом являются кожаные изделия - различные юбки, пиджаки и т.д (Рисунок 2.3).
Еще одно направление - использование блестящих тканей, с отливом. Причем не
только в изготовлении одежды, но и обуви.
Особо модны будут
летние образы, в которых аксессуары (сумочки и легкие туфли или босоножки)
выполнены из одинаковой ткани. Очень моден в новом сезоне будет синий цвет.
Рисунок 2.3 -
Тенденции моды
По-прежнему
популярно сочетание нескольких видов тканей. Мода нового сезона предлагает
огромный выбор тканей и самое главное все они натурального происхождения.
Характеристика модных форм костюма представлена
в таблице 2.8
Таблица 2.8 - Характеристика модных форм костюма
|
№ п/п
|
Геометрический вид формы
|
Масса формы
|
Степень
прилегания формы костюма к фигуре человека (см)
|
Характеристика плечевого пояса
|
Длина изделия
|
|
|
|
Пг
|
Пст
|
Псб
|
ширина плеч
|
высота плеч
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
1
|
Прямоугольник
|
Малообъёмная Среднеобъёмная
|
5-7
|
2-4
|
3-4
|
естественная
|
Естественная (без плечевых накладок
|
До
линии колена Чуть ниже линии колена До
щиколотки
|
|
2
|
Треугольник
|
Малообъёмная
в верхней части Объёмная в нижней части
|
4-5
|
0-5
|
2-3
|
Расширенная естественная
|
Естественная скруглённая
|
Выше
колена Чуть ниже колена До щиколотки
|
Анализ свойств и средств композиции,
используемых для создания модного костюма, представлен в таблице 2.9.
Таблица 2.9 - Анализ свойств и средств
композиции для создания модного комплекта женской одежды
|
Пропорции Изображение
|
Симметрия Асимметрия
|
Статика Динамика
|
Композиционный центр
|
Цвет
|
|
1
|
2
|
3
|
4
|
5
|
|
Прямоугольник  Felder
Felder
|
Центральная, относительно застежки
|
Равенство деталей/сочетание цвета
|
Контрастные
детали: пуговицы и манжеты
|
Контрастные цвета
|
|
Треугольник  ISSA
London
|
Центральная, относительно пояса
|
Тождество
пропорций/ Контрастное сочетание цвета аксессуаров и пропорций костюма
|
Контрастный пояс
|
Контрастные цвета
|
Характеристика материалов, предлагаемых на
будущий сезон в аналогичном ассортименте швейных изделий, представлена в
таблице 2.10
Таблица 2.10 - Анализ материалов, представляемых
на будущий сезон для женского костюма
|
Фактура
|
Сырьевой состав
|
Пластичность
|
Структура
|
Орнамент
|
|
|
Хлопок с эластаном
|
Упругая; мягкая
|
Саржевое переплетение, гладкая;
|
Ткань в полоску
|
|
|
Шелк
в смеси с химическим волокном
|
Мягкая
|
Плотная глянцевая поверхность
|
Однотонная
ткань в сочетании с тканью в полоску
|
|
|
Натуральный шёлк
|
Мягкая
|
Плотная
|
Гладкокрашеная
|
|
|
Хлопок/Лён
|
Упругая; мягкая
|
Плотная
|
Гладкокрашеная
|
|
|
Пэс
|
Мягкая
|
Атласное переплетение, глянцевая поверхность
|
Гладкокрашеная
|
|
|
Льняное смесовое волокно
|
Мягкая
|
Полотняное переплетение
|
Однотонная
ткань в сочетании с тканью с растительным орнаментом
|
|
|
Пэс
|
Хорошая
|
Рыхлая
|
Цветы
|
Одним из элементов композиции одежды является
декоративная отделка. Она должна быть увязана с линиями, формами, тканью,
конструкцией, увязана в цвете.
Отделка не является самостоятельным элементом
композиции - это дополнение, украшение, которое вообще может отсутствовать,
поскольку не для всякого костюма она обязательна. Декоративные элементы могут
быть использованы для выделения формы изделия или ее части, объединения частей
формы или нескольких различных, самостоятельных форм, организации зрительного
движения в определенном направлении на поверхности формы.
Материалы и формы отделок могут быть самыми
разнообразными: отделка, получаемая в результате выполнения отделочных строчек;
отделка деталями, выполненными из основной ткани другого цвета или отделочной
ткани (манжеты, пояса, клапаны, хлястики); отделка фурнитурой (пуговицы,
пряжки, блочки, молнии); отделка другими материалами (трикотаж).
Характеристика декоративных элементов костюма, в
том числе и фурнитуры, представлена в таблице 2.11.
Таблица 2.11 - Анализ моделей-аналогов и декора
в костюме
|
Наименование
и эскиз декоративного элемента
|
Форма декоративного элемента
|
Место расположения
|
Материал
|
Цветовое решение
|
Стилевое решение костюма
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
Сочетание
разных фактур в одном изделии  Daniele
Cartota
|
Прямоугольник
|
В
области талии, на бедрах
|
Шёлк/шифон
|
Однотонный белый
|
Классический,
с элементами спортивного стиля
|
|
Воротник пиджачного типа
|
Треугольник
|
Полочка
|
Ткань (смесовая ткань)
|
В
цвет материала, в контраст
|
Классический, с элементами миллитари
|
|
Прорезные карманы с клапонами  Christian
Sinano
|
Прямоугольник
|
Чуть ниже линии талии
|
Текстиль (смесовая ткань)
|
В цвет материала
|
Классический
|
|
Складки на юбке
|
Овал
|
На поясе
|
Текстиль (смесовая ткань)
|
В цвет ткани
|
Классический,
с элементами романтического стиля
|
|
Откровенный вырез  Suiteblanco
|
Треугольник
|
На полочке
|
Ткань (шёлк)
|
Однотонное
|
Классический,
с элементами романтического стиля
|
|
Длина брюк - до середины икры  Krizia
|
Прямоугольник
|
Ноги
|
Ткань (смесовая ткань)
|
Однотонное решение
|
Классический
|
|
Застёжки - молнии  Burberry
|
Прямоугольник
|
На юбке
|
Текстиль/металл
|
В
цвет материала, в контраст
|
Классический
|
|
Элементы спортивного стиля  Peter
Pilotto
|
Прямоугольник
|
На талии, на полочке
|
Ткань
|
В контраст
|
Классический,
с элементами спортивного стиля
|
|
Не ровная линия низа  BDBA
|
Прямоугольник
|
По
низу на полочке и спинке
|
Ткань
|
В цвет материала
|
Классический
|
|
Металлические пуговицы  Nha
Khanh
|
Круг
|
На полочке
|
Металл
|
В контраст
|
Классический, с элементами миллитари
|
|
Закруглённая по низу линия борта  Elena
Leone
|
Прямоугольник
|
На полочке
|
Ткань
|
В цвет материала
|
Классический
|
|
Кожаные вставки  Krizia
|
Прямоугольник
|
Полочка
|
Кожа + металл
|
Однотонное
|
Классический
|
.3.3 Разработка эскизной коллекции моделей
комплектов женской одежды
В соответствии с проведенным анализом
моделей-аналогов и изученными тенденциями в направлении моды на будущий сезон
разрабатываем творческую коллекцию моделей женской одежды младшей возрастной
группы. Модели должны в наибольшей степени удовлетворять направлению моды; быть
удачными по конструктивным параметрам, а также соответствовать внешнему облику
и психологическим особенностям потребителя, их антропометрическим
характеристикам в статике и динамике; изделие должно обладать эстетическими
свойствами и удобством в эксплуатации.
В моделях должна существовать взаимосвязь формы,
конструкции и свойств материалов; пластическая выразительность; также
согласованность и гармония функции, формы и цвета, соразмерность частей
изделия, организация внутренней структуры изделия. Форма комплектов женских
костюмов создана с помощью современных конструкций.
Во многих представленных моделях вытачки на
полочках и спинке переведены в рельефные швы. Совмещение вытачек с позиции
технологичности конструкции: снижается расход материала на изделие, так как нет
бесполезного расхода материала.
Коллекция включает в себя модели комплектов
женской одежды из смесовых тканей для сезона «весна-лето 2014 года». Коллекция
представлена на рисунках 2.1 - 2.10.
Рисунок 2.1 - Эскиз комплекта женской одежды
Рисунок 2.2 -Эскиз комплекта женской одежды
Рисунок 2.3- Эскиз комплекта женской одежды
Рисунок 2.4 - Эскиз комплекта женской одежды
Рисунок 2.5 - Эскиз комплекта женской одежды
Рисунок 2.6 - Эскиз комплекта женской одежды
Рисунок 2.7 - Эскиз комплекта женской одежды
Рисунок 2.8 - Эскиз комплекта женской одежды
Рисунок 2.9 - Эскиз комплекта женской одежды
Рисунок 2.10 - Эскиз комплекта женской одежды
.4 Основные нормативные требования к
проектируемым моделям комплектов женской одежды
При проектировании моделей комплектов женской
одежды необходимо использовать нормативно-техническую документацию для
формирования базы исходных данных для разработки конструкции. Документы
регламентируют конструктивные и технологические параметры конструкции,
инструментальные способы и методики их определения, направление нити основы и
допускаемое отклонение, критерии оценки показателей качества и т.п.
Характеристика нормативной документации для
проектирования представлена в таблице 2.13
Таблица 2.13 - Требования, содержащиеся в
нормативной документации и относящиеся к проектированию разрабатываемой коллекции
женской одежды
|
Вид
и номер нормативного документа
|
Название нормативного документа
|
Требования к объекту проектирования
|
|
1
|
2
|
3
|
|
ГОСТ 22977-89
|
Детали
швейных изделий. Термины и определения
|
Стандарт
устанавливает применяемые в науке и производстве термины и определения,
относящиеся к основным деталям швейных изделий
|
|
ОСТ 17-326-81
|
Изделия
швейные, трикотажные, меховые. Типовые фигуры
женщин. Размерные признаки для проектирования одежды
|
Стандарт
задает антропометрическую информацию для проектирования одежды массового
производства из тканей, трикотажа, меха.
|
|
ГОСТ 4103-82
|
Изделия
швейные. Методы контроля качества /14/
|
Стандарт
распространяется на все виды швейных изделий и устанавливает методы контроля
качества готовых изделий, приведен перечень измерений.
|
|
ГОСТ 4.45-86
|
Система
показателей качества продукции. Изделия швейные бытового назначения. Номенклатура
показателей
|
Стандарт устанавливает показатели качества продукции, по которым
производят нормирование показателей качества швейных изделий бытового назначения
|
|
ГОСТ 25295-2003
|
Одежда верхняя мужская и женская костюмного ассортимента. Общие технические условия
|
Определяет перечень документов для контроля качества,
используемые методы контроля качества, требования к определению величин
припусков на швы и ширины подгибки низа стана и рукава и ряд нормативно -
технических требований к конструктивному устройству изделий [2].
|
|
ГОСТ 25294-2003
|
Одежда верхняя платьево-блузочного ассортимента. Общие технические условия
|
Определяет перечень документов для контроля качества,
используемые методы контроля качества, требования к определению величин
припусков на швы и ширины подгибки низа стана и рукава и ряд нормативно -
технических требований к конструктивному устройству изделий.
|
|
ГОСТ 24103-80
|
Изделия
швейные. Термины и определения дефектов
|
Стандарт
устанавливает применяемые в науке и производстве термины и определения,
относящиеся к технологическим дефектам швейных изделий
|
|
ГОСТ 23193-78
|
Изделия
швейные бытового назначения. Допуски
|
Настоящий
стандарт распространяется на все виды швейных изделий 6ытового назначении и
устанавливает предельные отклонения от номинальных размеров готовых изделий
[20].
|
|
ГOCТ 12566-88
|
Изделии
швейные бытового назначения. Определение сортности
|
Стандарт
распространяется на швейные изделия бытового назначения, изготовленные из
всех видов материалов. и устанавливает определение их сортности.
|
|
ОСТ 17-352-85
|
Унифицированные параметры деталей
|
Приведены
параметры накладных конструктивно - декоративных деталей.
|
|
Типовая
техническая документация на условия изготовления
|
Приведен
перечень документов по конструированию, технологии, организации производства
и труда, основным и прикладным материалам, применяемым при изготовлении в
массовом производстве
|
|
Инструкция
по определению допускаемых отклонений нити основы
|
Указано
типовое расположение нити основы для деталей одежды и величины отклонений в
зависимости от вида материала.
|
|
Инструкция
о порядке разработки и утверждения технических описаний на модель
|
Приведены
инструкции по оформлению ТО и ТЭП
|
Задача инженера-конструктора
состоит в создании конструкции одежды, наиболее полно отвечающей потребностям
человека и обладающей высокими технико-экономическими показателями. Следует
особо подчеркнуть, что только при условии учета всего многообразия факторов,
влияющих на качество одежды, конструктор сможет выбрать из большого числа
вариантов решение, близкое к оптимальному.
3. ЭСКИЗНЫЙ ПРОЕКТ
Эскизный проект - это совокупность
конструкторских документов, содержащих принципиальные конструктивные решения
изделия и его составных частей, конструктивная проработка, основные параметры и
размеры изделия на технологичность, общая оценка по показателям стандартизации
и унификации, решение вопросов упаковки и транспортировки.
.1 Обоснование выбора моделей-предложений комплектов
женской одежды
Предложенные модели женских комплектов из
смесовых тканей относятся к классическому стилю, который подходит женщинам
любого возраста, независимо от модных тенденций. В таком комплекте женщина
выглядит всегда элегантно. Полуприлегающий силуэт и форма моделей имеют хорошо
воспринимаемые модные пропорции, гармонирует с фигурой человека.
Предлагаемые модели женских костюмов имеют одну
технологичную конструктивную основу, что дает возможность применить наиболее
эффективные методы изготовления одежды, исключить потери рабочего времени при
смене моделей в потоке.
Группа моделей-предложений (МП) сформирована на
базе эскизной коллекции моделей комплектов женской одежды. Рабочие эскизы МП,
которые содержат полную информацию о разрабатываемых формах, композиции и
конструкции проектируемых изделий, представлены на рисунках 3.1 и 3.2.
Художественно-техническое
описание модели-предложения комплекта женской одежды МП 1, представленной на
рисунке 3.1.
Комплект женской одежды,
состоящий из трех изделий: жакета на подкладке, юбки и блузки, выполнен из
смесовой льняной - хлопчатобумажной ткани. Для подкладочного материала
использован материал из смесовых синтетических нитей, скрепляющий материал и
фурнитура подобраны в тон с основным материалом.
Жакет женский полуприлегающего
силуэта с центральной бортовой застежкой на две обметанные петли и две
пуговицы. Объемная форма достигнута за счет рельефных швов и вытачек по линии
талии.
Спинка со средним швом и
рельефными швами, проходящими от линии проймы до линии низа.
Полочка имеет вытачки от отрезной линии талии до
центра груди (линия талии занижена на 2см). Лацканы с острыми концами,
переходящие в линию борта. Также на полочке имеются карманы - «обманки»: на
левой половинке полочки выше линии груди расположен карман с листочкой. На
каждой половинке полочки, на уровне линии талии расположены карманы в рамку с
клапанами. Рукав втачной двухшовный. Воротник пиджачного типа.
Юбка длинной выше колена, на подкладке. Посадка
ниже талии на 7см. Юбка на поясе шириной 3см, с 4-мя фигурными шлёвками. На
передней половинке юбки заложены 4 складки глубиной 5 и 4см. На задней
половинке по центру расположена металлическая застёжка-молния, у пояса
расположены 2 вытачки.
Блузка романтического стиля, прямого силуэта с
фигурной линией низа, без рукавов. Горловина углублена на полочке на 9см,
расширена на 2см. Вырез горловины оформлен воротником - стойкой, который
завязывается на бант. На полочке расположены вытачки, проходящие от бокового
шва к центру груди. Спинка с кокеткой и сборкой по нижнему срезу, ширина
кокетки 12см. Рекомендуемые роста и размеры (158-170) - (84-92) - (88-96), 2-й
полнотной группы.
Художественно-техническое
описание модели-предложения комплекта женской одежды МП 2, представленной на
рисунке 3.2.
Комплект женской одежды,
состоящий из трех изделий: жакета на подкладке, брюк и блузки, выполнен из
смесовой льняной, хлопчатобумажной ткани с эластаном и шёлковой ткани. Для
подкладочного материала использован материал из смесовых синтетических нитей,
скрепляющий материал и фурнитура подобраны в тон с основным материалом.
Жакет женский полуприлегающего
силуэта с центральной бортовой застежкой на одну обметанную петлю и одну
пуговицу. Объемная форма достигнута за счет рельефных швов.
Спинка со средним швом и рельефными швами,
проходящими от линии проймы до отрезной линии талии. Полочка имеет рельефные
швы, проходящие от линии проймы до отрезной линии талии, нагрудная вытачка
переведена в линию рельефа. Лацканы с острыми концами, переходящие в линию
борта. Также на полочке имеются карманы - «обманки»: на каждой половинке
полочки, на уровне линии талии расположены карманы в рамку с клапанами. Рукав
втачной двухшовный со шлицей. Воротник пиджачного типа.
Брюки классического стиля,
прямого силуэта, зауженные к низу, с заутюженными складками-стрелками. Посадка
брюк ниже линии талии на 3,0 см. На передних половинках брюк расположены
боковые карманы. На задних половинках брюк в верхней части расположены вытачки,
под которыми расположены карманы с листочками. Застежка-гульфик на молнию и
пуговицу. Пояс шириной 3,0 см, на поясе 6 шлевок.
Блуза прямого силуэта, длиной
ниже линии бёдер с двубортной застёжкой на 4 пуговицы и 3 обметанные петли.
Воротник пиджачного типа, на полочке расположены 2 отлетные кокетки. Спинка с
кокеткой, от нижнего края которой по центру заложена встречная складка глубиной
3 см. Рукав втачной, одношовный с заложенной складкой в 1,5 см по низу рукава и
манжетой шириной 8 см с застёжкой на 2 пуговицы. От плечевого шва вниз по
рукаву проходит хлястик с фигурной линией низа и 2-мя пуговицами.
Рекомендуемые роста и размеры (158-170) -
(84-92) - (88-96), 1 и 2-й полнотной группы.
Рисунок 3.1 - Модель-предложение комплекта
женской одежды МП 1
Рисунок 3.2- Модель-предложение комплекта
женской одежды МП 2
.2 Оценка новизны моделей-предложений
Признаками новизны или внешних отличий моделей
могут служить те, которые отвечают определенным требованиям, зная которые можно
легко найти оптимальное проектное решение, обеспечивающее максимум новизны при
минимуме внесенных в модель изменений.
Понятие «новизна изделия» применительно к одежде
еще не имеет достаточно точного определения, объективные критерии для оценки
новизны пока не найдены. Предварительные исследования показали, что
теоретически этот вопрос применительно к промышленным образцам моделей одежды
можно решить.
Эстетическое восприятие, выразительность и
разнообразие одежды, а следовательно, и моделей зависят от характера заполнения
частей формы различными линиями, деталями, отделками. Средства разработки
поверхности формы могут выполнять роль не только декоративных, но и
функционально-декоративных и декоративно-конструктивных элементов.
Новизна восприятия модели зависит от того, что
изменяют - главные или второстепенные элементы композиции. Изменение или замена
первых обеспечивает наибольший эффект новизны, но и чаще приводит к снижению
эстетических свойств модели [6].
Представленные эскизы комплектов женской одежды
имеют полуприлегающую силуэтную форму. Рукава одной длины но разного объема.
Застежки однобортная и двубортная, на пуговицы. Полочки и спинки с продольными рельефами от линии проймы до линии низа, либо
вытачками от центра груди до отрезной линии талии. Воротники имеют различную
конфигурацию: воротник пиджачного типа с заострёнными концами разной длинны.
Материал имеет матовую, глянцевую, гладкую двухцветную и однотонную
поверхность. Декоративной отделкой служат пояса, пуговицы, отделочные строчки,
карманы.
3.3 Конструкторско-технологическая однородность
моделей предложений
Форма одежды имеет сложную поверхность. Ее
развертывание на плоскости невозможно без конструктивных линий членения. Для
создания сложных форм используют также технологические приемы. Количество
членений, влияющее на восприятие формы, определяется не только моделью, но и
характеристиками используемых материалов. Конструктивными элементами
формообразования представленных изделий являются: швы, вытачки, рельефы. К
технологическим элементам формообразования относятся следующие операции ВТО
изделия: дублирование, сутюживание, оттягивание, формование за счет изменения
углов между нитями основы и утка и их комбинирование.
Так как данные модели имеют небольшой объем, то
для конструктивного формообразования предусмотрено продольное членение
рельефами спинки и полочки.
Смещение рельефных швов от центра груди к
боковым швам могут применяться для визуальной корректировки фигуры потребителя,
а также требует посадки и сутюживания срезов ткани в области грудных желез.
Обработка карманов, воротников, рукавов унифицирована.
. ТЕХНИЧЕСКИЙ ПРОЕКТ
Технический проект - это совокупность
документов, которые должны содержать окончательные технические решения, давать
полное представление о конструкции разрабатываемого изделия и иметь исходные
данные для разработки рабочей конструкторской документации.
На стадии технического проекта для выполнения
графической части производится выбор методики конструирования, обоснования
исходных данных, расчет конструкций построений чертежей базовой, исходной
модельной и модельной конструкции.
Разработка первичных чертежей новой модели
осуществляется в два этапа:
построение чертежей базовой, исходной модельной
конструкции деталей по методике конструирования ЕМКО ЦОТШЛ.
разработка модельных особенностей (МК) на
чертеже БК, ИМК по эскизу модели.
4.1 Конструкторский анализ проектируемых моделей
комплектов женской одежды
На этом этапе определяется стратегия
конструкторских разработок, выявляются конструкторские средства достижения
художественного замысла моделей. Эскиз моделей переводится с языка графики на
язык натуральных размеров и форм.
.1.1 Определение истинных пропорций и размеров
деталей моделей комплектов женской одежды
С целью выявления направления конструкторских
разработок, средств достижения художественного замысла моделей проведен анализ
формы, силуэта, пропорциональных соотношений каждой модели-предложения.
Для этого на эскизе каждой модели нанесена
осевая линия и сетка основных антропометрических уровней, проведенных
перпендикулярно осевой с шагом, равным условному модулю (высоте головы).
Отмечены характерные конструктивные точки:
ширины плечевого пояса А и А1, ширины изделия на уровне наибольшей
приталенности Т и Т1, ширины изделия на уровне линии бедер Б и Б1 и низа Н и
Н1, видимой глубины проймы Г и Г1,.зрительного ощущения наибольшей выпуклости
полочки в области грудных желез Ц и Ц1, спинки в области лопаток Л и Л1.
Через характерные точки проведены
соответствующие им конструктивные уровни: плеч, линии груди, проймы, наибольшей
приталенности, бедер, низа изделия.
Для определения правильного положения деталей и
нужного объема используется формула: Рн= Р*М,
где Рн - размер детали в натуральную
величину;
Р - размер детали на рисунке модели,
М - переходный масштаб.
Масштаб может быть определен по длине и ширине
(Таблица 4.1):
вертикальный масштаб определяется по длинам
(длина юбки, длина жакета, длина рукава и т.д.);
горизонтальный масштаб - по ширине (ширина
плеча, ширина кокетки и т.д.).
Таблица 4.1 - Величины конструктивных участков
модели по масштабу рисунка
|
Наименование
участка или детали модели
|
Условное обозначение участка, см
|
Размеры
участка на рисунке модели, см
|
Растворы
участка на основе чертежа, см
|
|
Жакет
|
|
Ширина плечевого пояса
|
Х1
|
1,5
|
12
|
|
Ширина по линии талии
|
Х2
|
2,6
|
20,8
|
|
Ширина низа
|
Х3
|
3,0
|
|
Длина жакета
|
Х4
|
6,5
|
52
|
|
Высота
линии талии, измеренная от линии плечевого пояса до линии талии
|
Х5
|
4,3
|
34,4
|
|
Длина рукава
|
Х6
|
7,2
|
57,6
|
|
Ширина лацкана
|
Х7
|
0,8
|
7
|
|
Ширина клапана кармана
|
Х8
|
0,6
|
5
|
|
Блузка
|
|
Ширина стойки воротника
|
Х1
|
0,25
|
2
|
|
Ширина кокетки спинки
|
Х2
|
1,5
|
12
|
|
Длина блузки
|
Х3
|
6,5
|
52
|
|
Юбка
|
|
Ширина пояса
|
Х1
|
0,5
|
4
|
|
Ширина низа
|
Х2
|
3,0
|
24
|
|
Длина юбки
|
Х3
|
5,3
|
43
|
Сопоставив антропометрические и конструктивные
линии между собой, выделены особенности формы каждой модели.
В модели МП 1, представленной на рисунке 4.1 -
4.3:
плечевой пояс приподнят плечевыми накладками,
линия талии жакета жаниженна;
низ борта жакета линия низа блузки имеет скруглённую форму;
- между линией талии и линей бедер жакета
расположены прорезные карманы;
уровень застежки ниже уровня груди;
линия талии юбки занижена;
- длина жакета немного выше уровня
бедер, длина юбки выше линии колен, длина блузки чуть выше линии бёдер.
Силуэт жакета и юбки - полуприлегающий, блузки -
прямой.
Рисунок 4.1 - Анализ формы модели МП 1
Рисунок 4.2 - Анализ формы модели МП 1
Рисунок 4.3 - Анализ формы модели МП 1
В модели МП 2, представленной на рисунке 4.4-4.6
(Таблица 4.2):
Таблица 4.2 - Величины конструктивных участков
модели по масштабу рисунка
|
Наименование
участка или детали моделиУсловное
обозначение участка, смРазмеры участка на рисунке модели,
смРастворы участка на основе чертежа, см
|
|
|
|
|
1
|
2
|
3
|
4
|
|
Жакет
|
|
Ширина плечевого пояса
|
Х1
|
1,5
|
12
|
|
Ширина по линии талии
|
Х2
|
2,6
|
20,8
|
|
Ширина низа
|
Х3
|
3
|
24,6
|
|
Длина жакета
|
Х4
|
6,75
|
54
|
|
Высота
линии талии, измеренная от линии плечевого пояса до линии талии
|
Х5
|
4
|
32
|
|
Длина рукава
|
Х6
|
7,2
|
57,6
|
|
Ширина лацкана
|
Х7
|
0,6
|
4,8
|
|
Ширина клапана кармана
|
Х8
|
0,5
|
4,5
|
|
Блузка
|
|
Ширина лацкана
|
Х1
|
0,6
|
5,5
|
|
Ширина кокетки спинки
|
Х2
|
1,4
|
11,5
|
|
Длина рукава
|
Х3
|
7,1
|
57,3
|
|
Ширина манжет
|
Х4
|
0,9
|
7,5
|
|
Длина кокетки полочки
|
Х5
|
2,6
|
21
|
|
Брюки
|
|
Ширина пояса
|
Х1
|
0,4
|
3,2
|
|
Ширина низа
|
Х2
|
0,9
|
7,7
|
|
Длина брюк
|
Х3
|
11,1
|
89
|
плечевой пояс жакета приподнят плечевыми
накладками, линия талии на естественном месте;
линия талии брюк - занижена;
уровень застежки ниже уровня груди;
на уровне линии груди и между линией талии и
линией бедер расположены прорезные карманы;
на передних половинках брюк нет талевой вытачки,
что предусматривает её конструктивный перевод в боковой шов и средний срез;
низ борта жакета имеет
скошенную форму, блузки - прямую;
длина жакета выше уровня бедер,
длина брюк немного выше уровня щиколотки, длина блузки ниже уровня бёдер.
Силуэт жакета- полуприлегающий, блузки - прямой,
брюки - зауженные.
Чтобы наделить конструируемое изделие
необходимыми свойствами, предварительно следует провести анализ модели и
возможных вариантов распределения прибавок, выбирая тот из них, которых
наилучшим образом позволит добиться удобства и эстетичности одежды.
4.2 Проектирование конструктивных прибавок
Конструктивной прибавкой называют разность между
внутренними или внешними размерами готовой одежды или конструктивными отрезками
чертежа конструкции соответствующими размерными признаками фигуры.
Конструктивные прибавки являются очень важными исходными данными для построения
чертежа конструкции любого швейного изделия. По своему назначению прибавки
подразделяются на две большие группы:
) Минимально - необходимые прибавки (П мин.
необх.), которые обеспечивают свободу движения, дыхания, создают необходимую
воздушную прослойку для регулирования теплообмена, а также учитывают толщину
пакета материалов.
) Композиционные прибавки (П комп), которые
необходима для создания определенной формы и распределения модельных линий
членения одежды. Они не являются постоянными и зависит от вида одежды,
требуемых формы и силуэта на основных конструктивных поясах и по длине изделия.
Прибавки на толщину пакета
материалов определяются по формуле:
Птм= α
´ Σtм,(4.1)
где α - центральный угол,
образованный контурной линией соответствующего сечения изделия;
Σtм - суммарная толщина пакета
материалов.
Прибавки на воздушную прослойку
рассчитывают по формуле:
Пвозд= α ´ h,(4.2)
где h - толщина воздушной прослойки, см.
Толщина воздушной прослойки
определяется по формуле:
h =К* Σtм, (4.3)
где К - коэффициент,
характеризующий теплозащитную способность материала. Для хлопчатобумажных
тканей К=3,25 (по данным профессора Ф.Ф.Эрисмана).
После определения Пдин, Птм и Пвозд
была рассчитана минимально-необходимая прибавка по каждому основному
конструктивному участку изделия по формулам:
Пмин.необх.= Пдин+ Птм, (4.4)
Пмин.необх.= Пвозд+ Птм (4.5)
Величины конструктивных прибавок и
минимально-необходимых для проектирования чертежа основы конструкции данных
изделий определяются в соответствии используемой методикой ЦОТШЛ.
При построении чертежей конструкций изделий по
всем конструктивным участкам дают прибавки на свободное облегание. От выбора
прибавок на свободное облегание зависит точность создания конструкции
проектируемой формы.
Прибавки на свободное облегание предусматривают
по линии талии, бедер, до плоскости сидения.
Конструктивная прибавка (ПК) в соответствии с
классификацией состоит из прибавки на свободное облегание (ПС) и прибавки на
пакет (ПП).
Полученные расчетным путем величины минимально -
необходимых прибавок в женской одежде, дадут отправную точку при выборе
конструктивной прибавки, способствующей улучшению качества посадки одежды,
снижению утомляемости и повышению комфортности.
Значения прибавок для проектируемых моделей
приведены в таблице 4.1
Таблица 4.1 - Основные конструктивные прибавки
|
Наименование конструктивной прибавки
|
Величина конструктивной прибавки, см
|
Факторы, определяющие прибавку
|
|
на динамику, Пдин
|
на толщину материала,
Птм
|
на воздушную прослойку,
Пвозд
|
Минимально необходимая,
Пмин
|
Композиционная, Пкомп
|
Угол α, рад
|
Суммарная
толщина материалов ∑tм,
см
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
Жакет
|
|
1.
К полуобхвату груди третьему Псг3
|
1,5-4,0
|
0,5
|
1,3
|
4,5
|
5,5
|
3,14
|
0,5
|
|
2. К ширине спины Пшс
|
0,7-1,2
|
0,13
|
1,7
|
1,0
|
1,5
|
1,10
|
0,12
|
|
3. К ширине груди Пшг
|
0,5-0,7
|
0,2
|
1,3
|
1,5
|
1,0
|
1,20
|
0,2
|
|
4. К полуобхвату бедер Псб
|
1,0-1,5
|
0,4
|
1,3
|
2,3
|
2,0
|
3,14
|
0,15
|
|
5.
На свободу проймы по глубине Пспр
|
1,5-2,0
|
-
|
-
|
-
|
3,0
|
0
|
-
|
|
6. К обхвату плеча Поп
|
1,5-2,0
|
0,3
|
4,5
|
6,0
|
6,0
|
6,28
|
0,06
|
|
7. К обхвату запястья Позап
|
0,5-1,0
|
0,6
|
6,3
|
6,0
|
6,5
|
6,28
|
0,1
|
|
Блузка
|
|
1.
К полуобхвату груди третьему Псг3
|
1,5-4,0
|
0,3
|
1,3
|
2,3
|
3,0
|
3,14
|
0,25
|
|
2. К ширине спины Пшс
|
0,7-1,2
|
0,1
|
1,3
|
0,8
|
1,0
|
1,10
|
0,1
|
|
3. К ширине груди Пшг
|
0,5-0,7
|
0,15
|
1,1
|
0,7
|
0,8
|
1,20
|
0,15
|
|
4. К полуобхвату бедер Псб
|
1,0-1,5
|
0,25
|
1,1
|
1,75
|
2,0
|
3,14
|
0,12
|
|
5.
На свободу проймы по глубине Пспр
|
1,5-2,0
|
-
|
-
|
-
|
2,0
|
0
|
-
|
|
6. К обхвату плеча Поп
|
1,5-2,0
|
-
|
-
|
-
|
-
|
6,28
|
-
|
|
7. К обхвату запястья Позап
|
0,5-1,0
|
-
|
-
|
-
|
-
|
6,28
|
-
|
|
Брюки
|
|
1. К полуобхвату бедер Псб
|
1,0-1,5
|
0,4
|
1,3
|
1,4
|
1,5
|
3,14
|
0,15
|
|
2. К полуобхвату талии Пт
|
0,5-1,0
|
0,4
|
0,8
|
0,9
|
1,0
|
3,14
|
0,25
|
|
3. К обхвату бедра Побед
|
4,5-6,5
|
0,3
|
2,5
|
4,8
|
5,0
|
6,28
|
0,15
|
|
Юбка
|
|
1. К полуобхвату бедер Псб
|
1,0-1,5
|
0,3
|
1,3
|
1,4
|
1,0
|
3,14
|
0,15
|
|
2. К полуобхвату талии Пт
|
0,5-1,0
|
0,4
|
0,8
|
0,9
|
1,0
|
3,14
|
0,15
|
.3 Выбор методики конструирования. Разработка
основ конструкций изделий
В данной дипломной работе разработка чертежей
конструкций проводилась по методике ЦОТШЛ.
Методика ЦОТШЛ является расчетной и при
построении конструкции используется 19 основных размерных признаков и 5
дополнительных. Использование небольшого количества мерок упрощает выполнение
расчетных операции при построении и сокращает время на построение конструкции,
но в то же время, позволяет получить наиболее точную и сбалансированную
конструкцию, как на типовую так и на индивидуальную фигуру с отклонениями [26].
Использованные в нем расчетные формулы
установлены в результате математического анализа антропометрических данных о
строении фигуры человека и данных о форме одежды (ее объем в целом и по
участкам изделия, расположении и оформлении конструктивных и конструктивно -
декоративных линий).
Особенностью метода является разделение
конструкторского процесса на 3 составляющих, взаимосвязанных между собой,
этапа:
. построение основы изделия;
. разработка модной формы изделия на базе
основы;
. разработка модельного разнообразия формы.
Преимуществом рассматриваемого
метода является то, что структурная схема построения чертежей основ конструкции
одежды всех видов и различного назначения, разнообразных форм и покроев
универсальна и не требует коренных изменений расчетных формул и графических
приемов построения.
Анализ основы конструкции изделия по методике
ЦОТШЛ представлен в таблице 4.2.
Таблица 4.2 - Анализ основы
конструкции изделия
|
Наименование конструктивного элемента
|
Величина конструктивного элемента, см
|
Изменение, см
|
|
в исходной основе конструкции
|
желаемая
|
|
|
Жакет
|
|
Проверка
вытачки на выпуклость грудных желез. 1.1 Положение конца вытачки: - от
вершины горловины - от линии полузаноса 1.2 Раствор вытачки
|
Вг2 = 27,0 Цг + 0,5Пшп =8,6+0,5+0,7= 9 2(Сг2 - Сг1)+2 =2(44,4-41,6)+2=7,6
|
27,0 9 8,6
|
0 0 1
|
|
2.
Проверка баланса поперечного: - ширина горловины спинки -
ширина горловины полочки
|
Сш:3+Пшг=Сш:3 +Пшг=6,2 Сш:3+Пшг=Сш:3 +Пшг=6,2
|
6,2 6,2
|
0 0
|
|
3.
Проверка плечевых срезов 3.1 Наклон среза спинки - полочки 3.2 Длина срезов
спинки - полочки
|
 25°
∠α40°
Шп+р.в.+Ппос=14,0 Шп=13
|
25° 40° 14,0 13
|
0 0 0 0
|
|
4.
Проверка баланса продольного 4.1 Нулевого баланса (положение линии талии на
чертеже) 4.2 Переднезадний баланс 4.3
Боковой баланс
|
Дтс=1
Дтс1+Дтп1=1,3 Дп+2(Дтс-Впрз)) =1,2
|
1
1,3 1,2
|
0 0 0
|
|
4.4
Длина бокового среза: - спинки - полочки
|
39,0
39,0
|
39,0 39,0
|
0 0
|
|
5.
Проверка конструктивных прибавок: - к полуобхвату груди - к ширине спины - к
ширине груди - к полуобхвату бедер - к полуобхвату талии - на свободу проймы
по глубине - к обхвату плеча в рукаве
|
Пг = 5,0 Пшс = 1,5 Пшг = 1,0 Пб = 3,0 Пт = 4,5 Пспр
= 3,0 Поп = 6,0
|
5,0 1,5 1,0 3,0 4,5 3,0 6,0
|
0 0 0 0 0 0 0
|
Анализ конструктивной основы швейного изделия
проводится с целью оценки качества этой конструкции.
Конструктивная основа жакета соответствует
размеру и форме фигуры потребителя, балансовые характеристики конструкции
изделия соответствуют положению основных балансовых точек на фигуре человека. В
конструкции контурные линии имеют гладкую структуру.
Срезы в деталях изделия сопряжены, имеют хорошую
накладываемость и технологичность.
В таблице 4.3 представлена
проверка соответствия параметров проймы и оката рукава.
Таблица 4.3 - Анализ
соответствия параметров проймы и оката рукава
|
Вид анализируемого участка
|
Наименование параметров
|
Величина
|
Разность, см
|
Характер и величина корректировки
|
|
|
|
фактическая
|
допустимая
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
Соотношение продольных размеров
|
Глубина
проймы ГПЗ Высота оката рукава
|
17,0 14,5
|
ГПЗ-ВОР 2,5
|
2,5
|
0
|
|
Соотношение поперечных размеров
|
Ширина
проймы Шпр-dпрз + Пdпрз
Ширина рукава под проймой в двое сложенном виде ШОР=0,5(Оп + Поп)
|
12,5 17,0
|
ШОР-Шпр 4,5
|
4,5
|
0
|
|
Соотношение длин
|
Длина
проймы, ДП Длина оката рукава, ДОР
|
43,0 46,5
|
ДОР-ДП 3,5
|
ДП*Н 43,0*0,08=3,44
|
0,06
|
|
Примечание:
Н - норма посадки рукава на 1 см проймы - 0,08
|
Конструкция рукава имеет правильную форму и
наклон по отношению к полочке, окат рукава соответствует пройме изделия с
заданной посадкой.
.4 Характеристика этапов конструктивного
моделирования
На данном этапе проходит
творческий процесс создания новой модели с учетом ее назначения и окружающей
обстановки, внешнего и внутреннего облика человека, свойств материалов. В
моделировании одежды объектами разработки являются: форма и силуэт изделия, его
покрой, выбор материалов, способов формообразования, композиция элементов,
цветовое решение. Основными приемами изменения конструкции является членение
базовой основы горизонтальными, вертикальными рельефами (использованы приёмы
1-го вида КМ без изменения формы изделия), 2-го вида - изменение силуэта без
изменения объёмной формы в области опорных участков (приёмы параллельного
расширения деталей).
В таблице 4.4 представлены приемы
конструктивного моделирования моделей-предложений.
Таблица 4.4 - Приемы конструктивного моделирования
|
Наименование структурной единицы изделия
|
Вид конструктивного элемента
|
Характеристика
конструктивного элемента и способа его построения
|
|
1
|
2
|
3
|
|
МП1
|
|
Полочка
|
Вытачка
на выпуклость грудных желез
|
Формообразование
достигнуто методом шаблонов, нагрудная вытачка переведена в талевую вытачку,
форма линий-прямая.
|
|
Линия талии
|
Отрезная
от бокового шва до вытачки и занижена на 2см, форма линии - прямая
|
|
Линия горловины
|
Углубления
от исходного уровня нет
|
|
Воротник
|
Проработан
конструктивно и с помощью макета, угол в концах 75 градусов. Ширина воротника
посередине вместе со стойкой - 7см, ширина стойки 2см, форма линии
-выпукло-вогнутая.
|
|
Лацкан
|
Ширина
лацкана 7,0 см, угол лацкана равен 115°, уступ лацкана 3,5, образован
выпуклой линией.
|
|
Карман
|
На
линии талии от бокового шва до талевой вытачки расположен карман - обманка в
рамку с клапаном, ширина клапана 13,0 см, высота клапана5,0 см. Расположен на
уровне талии, форма нижних концов клапанов образована закруглённой выпуклой
линией. Выше линии груди на 5см и дальше линии проймы на 2,5см на левой
половинке полочки расположен карман-обманка с листочкой, длина которой 11см и
ширина 2см.
|
|
Рукав
|
Втачной
двухшовный, посадка по локтевому срезу 1,0 см и оттягивание 0,5 см по
переднему срезу верхней детали
|
|
Застежка
|
Однобортная
на 2 обметанные петли и 2 пуговицы.
|
|
Линия низа
|
Нижний
край борта - фигурный (скруглённая выпуклая линия).
|
|
Спинка
|
Линия рельефа
|
Формообразование
достигнуто при помощи плавной вогнутой линии - рельефа. Проходит вертикально
от линии проймы до линии низа со смещением от верхнего конца талевой вытачки
к боковому шву на 1 см
|
|
Вытачка на выпуклость лопаток
|
Методом
шаблонов частично переносится в срез рельефа, в плечевой срез
|
|
Вытачки по линии талии
|
Раствор
вытачек по среднему шву спинки - 1 см, в рельефе - 3,0 см, в боковом шве -
3,0см.
|
|
Линия низа
|
Прямая,
со шлицей в среднем шве спинки, ширина которой 4см, длина - 16см.
|
|
Блузка
без рукавов: полочка и спинка
|
Линия талии
|
На естественном месте
|
|
Вытачка на выпуклость груди
|
Методом
шаблонов полностью переведена в боковой срез, имеет форму прямой линии.
|
|
Боковой шов
|
Расширение
равномерное, по линии низа составляет 2,0 см
|
|
Кокетка
|
Ширина
кокетки 12см, вытачка на выпуклость лопаток переведена в нижний срез кокетки.
По нижнему срезу кокетки прямой формы проходит сборка. Нижняя часть спинки
расширена на 4 см для сборки.
|
|
Горловина
|
На
полочке углублена на 8,5см и расширена на 2см на полочке и спинке.
|
|
Воротник
|
Воротник
- стойка завязывающийся на бант, длиной - 100см и шириной 2см, образован за
счёт прямых линий. Стойка
втачивается не доходя 6см до середины полочки.
|
|
Линия низа
|
Линия
низа фигурная, скруглено-выпуклая, приподнятая по боковому шву на 2 см.
|
|
Юбка
|
Линия талии
|
Линия
талии занижена на 7см. Юбка на поясе, ширина пояса - 3см. на поясе расположены
по 2 шлёвки на передней и задней половинках юбки, угол наклона соответствует
углу наклона складок. Ширина шлёвок5см - на полочке и 3,5см на спинке.
Растворы вытачек по линии талии составляют: боковой шов 7,0 см, задняя
вытачка 4,0 см, передняя вытачка 2,0 см. путем моделирования передняя вытачка
полностью переведены в складку.
|
|
Складки
|
Расстояние
от центра передней половинки юбки до складки =4см, глубина складки 5,5см.,
угол наклона складки 55˚. Расстояние от 1-й складки до 2-й составляет
6см. глубина 2-й складки 4см, длина - 20см, угол наклона 50˚.
|
|
МП2
|
|
Жакет Полочка
|
Линия рельефа
|
Проходит
вертикально от линии проймы до линии талии, не доходя до центра груди на 2,0
см и имеет выгнутую форму линий
|
|
Вытачка
на выпуклость грудных желез
|
Методом
шаблонов переведена в линию рельефа
|
|
Линия талии
|
На
естественном месте, отрезная от бокового шва до рельефа, образованна прямой
линией.
|
|
Вытачки по линии талии
|
Верхняя
часть вытачки (от талии) переведена в рельеф, нижняя часть вытачки (от низа
жакета до талии) закрыта.
|
|
Линия горловины
|
Углубление
от исходного уровня нет
|
|
Воротник
|
Проработан
конструктивно и с помощью макета, угол в концах 75 градусов. Ширина воротника
вместе со стойкой - 6,5см, ширина стойки 2см, форма линий - выпукло-вогнутые.
|
|
Лацкан
|
Ширина
лацкана 7,0 см, угол лацкана равен 115°, уступ лацкана 3,0см, образован
слегка выпуклой линией.
|
|
Карман
|
На
линии талии от бокового шва до талевой вытачки расположен карман - обманка в
рамку с клапаном, ширина клапана 13,0 см, высота клапана5,0 см., форма нижних
концов клапанов образована закруглённой выпуклой линией. Расположен
на линии талии.
|
|
Линия низа
|
Фигурная
с закруглённым выпуклым концом. Разной длины: по боковому срезу (от талии до
низа изделия)-12см; длина от начальной точки перегиба лацкана до низа -24см. Угол
наклона со стороны застёжки 100˚.
|
|
Рукав
|
Втачной
двухшовный, посадка по локтевому срезу 1,0 см и оттягивание 0,5 см по
переднему срезу верхней детали и шлицей, длина которой- 3см и шириной 3см,
которая застёгивается на 1 петлю и 1 пуговицу.
|
|
Застежка
|
Однобортная
на 1 обметанную петлю и 1 пуговицу. Ширина борта-5см. Расстояние от края
борта до петли 1 см.
|
|
Спинка
|
Линия рельефа
|
Формообразование
достигнуто за счёт рельефа вогнутой формы линии проходящего от линии проймы
(от точки П3) до линии талии со смещением от верхнего конца талиевой вытачки
к боковому шву на 2 см
|
|
Линия талии
|
Отрезная,
прямая, на естественном месте. Нижняя часть вытачки закрыта, а верхняя
перенесена в рельеф.
|
|
Блузка Полочка
|
Вытачка
на выпуклость грудных желез
|
Методом
шаблонов частично переведена в пройму (2см), частично в горловину(1,5см)
|
|
Кокетка
|
Отлётная,
шириной 14см., длина по боковому шву - 5см, и длиной 26см от линии горловины.
Угол кокетки выпукло-скруглённый.
|
|
Линия горловины
|
За
счёт частичного перевода нагрудной вытачки удлиннена на 1,5см.
|
|
Воротник
|
Отложной
пиджачного типа, угол воротника 100°. Ширина воротника - 8см, образован за
счёт выпукло-вогнутой линии.
|
|
Лацкан
|
Ширина
лацкана 8,0 см, угол лацкана равен 180°, уступ лацкана 5,0см, форма линии
прямая.
|
|
Застежка
|
Двубортная
на 4 обметанные петли и 4 пуговицы. Ширина борта - 5см. Расстояние от низа
изделия до 1-й петли - 21см, от 1-й до 2-й петли - 9см. расстояние от края
борта до петель - 1 и 9см.
|
|
Линия низа
|
Прямая.
По боковому шву полочка короче спинки на 2см. На расстоянии 10см от низа
расположен разрез.
|
|
Спинка
|
Кокетка
|
Горизонтально
спинки, нижний срез -прямой, ширина 11,5 см
|
|
Средняя линия спинки
|
Заложена
встречная складка глубиной 3см.
|
|
Линия низа
|
Прямая, без изменений БК.
|
|
Рукав
|
Втачной
одношовный, локтевая вытачка переведена в линию притачивания манжеты. От
вытачки до линии настрачивания хлястика - 4см. Хлястик настрачной, высотой -
10см и шириной 1,5, верхний край - фигурный. Длина выступающей фигурной части
посередине 1см. Ширина притачной манжеты 8,0 см, образована за счёт прямых
линий, длина - 23см. расстояние от нижнего края до петли - 1,5см; от петли до
петли 4см. по верхнему срезу рукава, по центру оката проходит отлётный
хлястик, длиной 19см с фигурными краями, длина выступающих частей равна 1см;
от края до петли -1см.
|
|
Брюки
|
Линия талии
|
Занижена
на 5см. на передних половинках брюк, талевые вытачки перенесены в боковой и
средний срез.
|
|
Боковые швы
|
Прямые,
проходящие от лини бедра до низа
|
|
Карманы
|
Расположены
в верхней части боковых швов, со смещением в сторону переда на 2,5 см. Длина
входа в карман составляет 14,0 см, образованы прямой линией. На задних
половинках брюк расположены карманы в рамку (расположение - по середине
относительно окончания вытачки), длина входа в карман 12см, ширина рамки-1см.
|
|
Пояс
|
Ширина
3,0 см, на поясе расположены 8 шлевок, ширина которых 1см.
|
|
|
|
|
|
При конструкторской проработке модели необходимо
учитывать способы формообразования изделия. В данном случае выбранные модели
предусматривают посадку и сутюжку по линии груди, локтевому срезу рукава,
плечевому срезу, что позволяет использовать меньшее количество членений деталей
и строчек, но увеличивает количество операций ВТО. Таким образом, мы достигаем
заданной в эскизе формы изделия.
.5 Разработка модельных конструкций
В соответствии с выбранной методикой ЦОТШЛ, с
проектированными прибавками и разработанными приемами конструктивного
моделирования проводим разработку модельных конструкций комплектов женской
одежды. Модельные конструкции моделей-предложений представлены на рисунках 4.7
- 4.14
Рисунок 4.7 - Схема построения
модельной конструкции жакета МП 1
Рисунок 4.8 - Схема построения
модельной конструкции жакета МП 1
Рисунок 4.9 - Схема построения
модельной конструкции блузки МП 1
Рисунок 4.10- Схема построения
модельной конструкции юбки МП 1
Рисунок 4.11- Схема построения
модельной конструкции жакета МП 2
Рисунок 4.12- Схема построения
модельной конструкции жакета МП 2
Рисунок 4.12- Схема построения
модельной конструкции блузки МП 2
Рисунок 4.13- Схема построения
модельной конструкции блузки МП 2
Рисунок 4.14- Схема построения
модельной конструкции брюк МП 2
.7 Конструкторско-технологическая проработка
моделей предложений
В современных технологических
процессах абсолютное большинство составляет специальное оборудование, имеющее
относительно узкую область применения. Создание такого оборудования идет по
базовому принципу: на одной конструктивной основе (базе) создается
конструктивно-унифицированный ряд машин, что позволяет получить значительный
экономический эффект благодаря унификации проектирования, разработки, изготовления
и эксплуатации.
К оборудованию для
влажно-тепловой обработки относятся утюжильные столы с устройствами для подачи
технологического пара и вакуум отсосами, прессы, предпочтение отдается
многопозиционным прессам. Комплексно-механизированные потоки включают в себя
группу машин неавтоматического действия, оснащенных средствами автоматизации
для выполнения вспомогательных приемов; группу швейных машин специального
назначения, оснащенных механизмами для выполнения рабочих процессов; группу
швейных полуавтоматов для обтачивания деталей изделия, сборки карманов,
выполнения швов и обметывания срезов, для изготовления вытачек и т.д.
.7.1 Выбор технологического оборудования для
изготовления моделей
Полный комплект
технологического оборудования для изготовления швейных изделий включает:
оборудование для
конструкторско-технологической подготовки производства (для изготовления лекал,
измерения площади лекал, выполнения и зарисовки раскладок и др.),
оборудование для раскроя,
оборудование для ниточного
соединения деталей и обработки с использованием швейных ниток (для вышивания,
обметывания петель, выполнения закрепок и т.п.),
оборудование для клеевого
соединения (для дублирования, приклеивания),
оборудование для
влажно-тепловой обработки (внутрипроцессной и окончательной),
оборудование для упаковки
швейных изделий,
транспортные и манипулирующие
технические средства,
средства контроля и управления
производством,
вспомогательные устройства (для
нарезания косой бейки, изготовления вешалок и т.п.).
Результаты выбора
технологического оборудования для изготовления разрабатываемых комплектов
женской одежды представлены в таблице 4.6.
Таблица 4.6 - Оборудование для
изготовления комплектов женской одежды
|
Описание оборудования
|
Тип
|
Изготовитель
|
|
1
|
2
|
3
|
|
Швейная
секция Одноигольная машина челночного стежка с автоматической обрезкой ниток
|
DLU-5490NBB
|
«Джуки»
|
|
Одноигольная
машина челночного стежка, автоматическая обрезка ниток и выполнение закрепок
|
DDL-555ON
|
«Джуки»
|
|
Краеобметочная машина
|
МО-3704В-ОЕ44ОН/F
|
«Джуки»
|
|
Двухигольная
стачивающе-обметочная машина с автоматической обрезкой ниток
|
АЕС-155-2514
|
«Джуки»
|
|
Полуавтомат
для обметывания петель с глазком
|
МЕВ-1891
|
«Джуки»
|
|
Полуавтомат
для пришивания пуговиц на ножке
|
АМВ-189NR
|
«Джуки»
|
|
Полуавтомат
для пришивания плоских пуговиц с двумя и четырьмя отверстиями
|
LK-981-555/BR-2
|
«Джуки»
|
|
Отделочная
секция Электропаровой утюг, универсальный
|
Е-ЕС-11
|
ROTONDI
|
|
Пресс
для прессования воротника женского жакета
|
BL К-20
|
ROTONDI
|
|
Пресс
для окончательного прессования двух лацканов и воротника одновременно
|
BL К-132
|
ROTONDI
|
|
Пресс
для внутрипроцессного прессования воротника жакета
|
BL К-168
|
ROTONDI
|
|
Пресс
для одновременного прессования швов втачивания рукава в пройму
|
G-58
|
ROTONDI
|
4.7.2 Проектирование методов технологической
обработки
В процессе конструирования
одежды важно определить методы технологической обработки, с помощью которых
будет достигнута модная форма, усилены или, наоборот, замаскированы конструктивные
линии.
Для получения мягких,
пластичных форм используют бортовые прокладки из натуральных льняных тканей,
минимальные по площади, без дополнительных накладок. Конструктивные линии,
призванные подчеркнуть женственность современных форм, в изделиях не
акцентируются и в готовом виде, как правило, разутюживаются. Современное
конструктивное и технологическое решение плечевого пояса играет ключевую роль
в формообразовании проектируемого изделия. Четко зафиксировать прямой плечевой
участок, поддержать заданную высоту плеч и линию перехода плеча в рукав,
расширить (при необходимости) верхнюю часть оката рукава можно с помощью верхней
плечевой накладки (ВПН).
Плечевой пояс в верхней одежде
проектируют, как правило, относительно свободным. При этом линия плеч может
быть как расширенной, так и естественной ширины, различной по высоте и оформлению,
что достигается кроем деталей и поддерживается ВПН.
Толщина наполнителя над
плечевой точкой зависит от проектируемой высоты линии плеч, которая в
современном изделии может быть представлена в трех вариантах: высокая, с
толщиной ВПН у плечевой точки более 1,5 см; наклонная, с толщиной ВПН 1 - 1,5
см; покатая, с толщиной ВПН менее 1 см.
Одним из этапов изготовления
одежды является влажно-тепловая обработка, которая может состоять из операций
сутюживания и оттягивания, прессования, отглаживания и отпаривания [36].
Сутюживание и оттягивание применяют для придания деталям объемной формы в
соответствии с силуэтом изделия, получения необходимых фалд на различных
участках деталей.
Основные конструктивные линии и
линии внутреннего членения для основных и подкладочных материалов
разрабатываемых моделей представлены в таблице 4.7.
Таблица 4.7 - Конструкции швов
для конструктивных линий моделей МП1, МП2
|
Наименование конструктивной линии (шва)
|
Конструкция шва (эскиз)
|
Применение в изделии
|
Параметры строчки, мм
|
|
Стачной вразутюжку
|
|
Стачивание
боковых, плечевых швов, швов рельефов, швов рукавов
|
3 - 5
|
|
Расстрочной
|
|
Закрепление
швов при соединении воротника со стойкой
|
3 - 5
|
|
Стачной
взаутюжку с обмётанными срезами
|
|
Для
соединения подкладки, обработка боковых швов
|
3-5
|
|
Настрочной с открытыми срезами
|
|
Для скрепления основных деталей одежды, тканей недостаточно
фиксированных при ВТО
|
3-5
|
|
Накладной
с 2-мя закрытыми срезами
|
|
Соединение
манжет с рукавом, воротника, кокетки с изделием
|
3-5
|
|
Окантовочный с закрытыми срезами
|
|
Обработка срезов
|
3-5
|
|
Подшивочный
вподгибку с обмётанным срезом
|
|
Обработка низа изделия
|
3-5
|
|
Подшивочный вподгибку с закрытымсрезом
|
|
Обработка низа изделия
|
3-5
|
|
Вподгибку с притачной подкладкой
|
|
Низ изделия, низ рукава
|
3-5
|
|
Обтачной в раскол
|
|
Обработка краев бортов, клапанов, воротников
|
3-5
|
|
Обтачной в кант
|
|
Обработка
краев бортов, клапанов, воротников
|
3-5
|
|
Вподгибку
|
|
Обработка воротника
|
3-5
|
|
|
|
|
|
4.7.3 Разработка конструкций
технологически-сложных узлов
Для обеспечения
максимальной технологичности, в технологическую последовательность обработки
жакета заложена рациональная последовательность технологических операций,
максимальная автоматизация и механизация производственных процессов, учтены
особенности свойств материалов. В данном разделе представлены технические
чертежи общего вида разрабатываемых изделий, с указанием мест разрезов наиболее
сложных узлов, рисунки 4.15 - 4.19.
Рисунок 4.15 - Схема разработки
конструкций технологически сложных узлов жакета (воротник) МП 1.
Рисунок 4.16 - Схема разработки
конструкций технологически сложных узлов блузки (воротник-стойка) МП 1.
Рисунок 4.17 - Схема разработки
конструкций технологически сложных узлов юбки (пояс) МП 1.
Рисунок 4.18 - Схема разработки
конструкций технологически сложных узлов жакета (карман) МП 2.
Рисунок 4.18 - Схема разработки
конструкций технологически сложных узлов блузки (манжета) МП 2.
Рисунок 4.19 - Схема разработки
конструкций технологически сложных узлов брюк (карман) МП 2.
Схема соединения деталей и
узлов комплекта женской одежды обоснована особенностями конструктивного решения
модели, возможностью унификации линии соединения узлов и деталей основного и
подкладочного слоев одежды. Начальным этапом изготовления изделия является
дублирование деталей, затем заготовка отдельных узлов, далее следует монтаж
узлов, последним этапом изготовления изделий является окончательная отделка,
чистка и упаковка изделий.
Схема сборки женского жакета представлена на
рисунке 4.20.

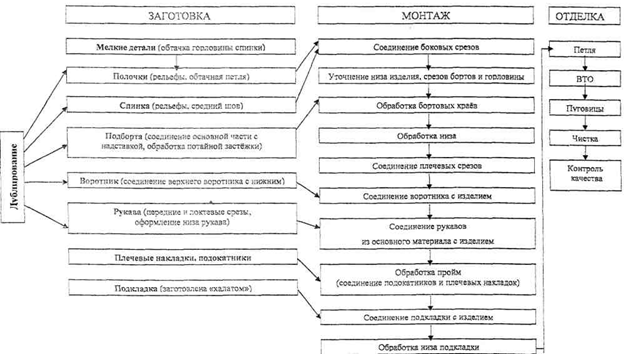

Рисунок 4.20 - Схема сборки женского жакета МП1
4.7.4 Выполнение раскладки, её характеристика
Изделия раскраивают в
соответствии с техническими требованиями по лекалам, изготовленным в
экспериментальном цехе и утвержденным ОТК или ОУК.
На тканях и материалах в
полоску и клетку, в которых одинаковые полоски рисунка расположены
несимметрично (в одну сторону), и с направленным рисунком лекала всех деталей
одного изделия раскладывают в любом одном направлении. На этих тканях лекала
раскладывают с учетом совпадения и симметричности рисунка в местах,
предусмотренных нормативной документацией и техническим описанием модели.
Раскладку лекал всех деталей
изделия выполняют с учетом допускаемых (по величине и количеству) надставок и
разрезов, предусмотренных нормативной документацией, а также способа настилания
(“лицом к лицу”, “лицом вниз”), предусмотренного конструкцией и действующим
положением.
Обводку лекал (при изготовлении
раскладки или подмелке контура деталей) выполняют мелом или карандашом на
полотне или бумаге (для материалов, на которых следы мела не удаляются),
соблюдая следующие условия:
· линии обводки должны быть
четкими, хорошо видимыми, иметь толщину не более 2 мм для мела и не более 1 мм
для карандаша;
· внутренняя сторона линии
обводки должна совпадать с контуром лекал;
· между ответственными срезами
деталей, имеющими при раскрое отклонение от срезов лекал ± 1 мм, при раскладке
должно обеспечиваться расстояние между лекалами, равное не менее 2 мм.
Раскладку лекал выполняют для
получения верхнего обмеловочного полотна. Комплект деталей одного или
нескольких изделий раскладывают определенным способом на ткани или бумаге,
контуры деталей обмеляют. Раскладка лекал относится к числу наиболее
ответственных операций, т.к. от нее в первую очередь зависят качество будущих
изделий и экономное расходование материалов.
Различают одиночные и
комбинированные раскладки. Последние содержат лекала изделий нескольких
размероростов. Количество комплектов в раскладке может быть различное: 0,5; 1;
1,5; 2; 2,5; 3 и более. Наиболее экономичными являются раскладки в два
комплекта лекал, а для брюк и детских изделий - в три и более комплектов.
Раскладки с дробным количеством комплектов применяют при раскрое изделий,
имеющих большое количество крупных и мелких парных деталей (брюки, пальто и
др.) [39].
Для выполнения раскладки
необходимо знать вид изделия и ткани, ширину ткани и характер ее расцветки, вид
раскладки и способ настилания ткани, количество лекал в раскладке и их площадь.
Расстояние между смежными
ответственными контурами лекал должно быть не менее 2 мм.
При выполнении раскладки лекал
необходимо соблюдать комплектность деталей и их принадлежность к правой или
левой стороне изделия.
Раскладка лекал должна
выполняться самым экономичным способом так, чтобы оставалось как можно меньше
межлекальных отходов.
Межлекальные отходы - это нежелательные зазоры
между лекалами в раскладке. На все виды швейных изделий установлены максимально
допустимые величины межлекальных отходов, выраженные в процентах к площади всей
раскладки. Схема раскладки представлена в приложении В.
5. РАБОЧИЙ ПРОЕКТ
Рабочий проект является заключительным этапом
конструкторско-технологической подготовки производства. Конструкторская
подготовка включает в себя разработку проектно-конструкторской и рабочей
документации, необходимой для внедрения новых моделей в производство.
Результаты работ содержат: комплекты рабочих чертежей лекал и комплекты лекал
эталонов на базовый размеро-рост, техническое описание на модель, заполненное в
стандартных формах в соответствии с НТД, градационную схему.
.1 Разработка комплекта основных лекал и
производных лекал для раскроя основного материала
Разработка лекал основных деталей является
наиболее ответственным моментом, т.к. на базе этих лекал разрабатывают лекала
всех производных деталей. К основным деталям относятся детали из основного
материала, полученные непосредственно с чертежа изделия.
Вокруг контуров заготовленных шаблонов, по
перпендикулярам к линии контура, откладываем принятые в соответствии с методами
обработки технологические припуски, получая точки линий срезов деталей (внешних
контуров лекал).
Технологические припуски к шаблонам жакета
определены по каждому срезу детали отдельно. Величина технологического припуска
по срезу включает в себя:
припуск на шов (Пш - 7-10мм);
припуск на кант (Пк - 2мм) - зависит от модели и
принимается не менее толщины основного материала;
припуск на толщину материала (Пт.м.-2мм) - если
припуск на шов огибает многослойный пакет большой толщины;
припуск на огибание (Погиб - 5мм);
припуск на осыпаемость материала (Пос-3мм) - в
изделиях из легко осыпающихся материалов;
припуск на подгибку (Пподг-3,5см);
припуск гарантийный (Пгар-для подкладки 10мм);
припуск на подрезку детали (Пподр-5мм) - по
срезам которые в процессе обработки могут быть искажены).
К разрабатываемым деталям жакета женского
запроектированы следующие технологические припуски:
припуск на шов Пш выбран в соответствии с /25,
33/ и с конструкцией швов опираясь на конфигурацию срезов, свойства материала.
Так как выбранная ткань одного тона без рисунка и с малой степенью осыпаемости
предложена величина припуска равная 1,0 см.
припуск на кант Пк проектируется на обтачных
срезах. Его величина зависит от модели и принимается не менее толщины основного
материала, для данного изделия - 0,2 см.
припуск на толщину материала Птм = 0,2 в данном
изделии запроектирован к лацкану, так как при перегибе лацкана происходит
огибание многослойного пакета большой толщины и к отлету воротника.
припуск на огибание Погиб предусмотрен в верхнем
воротнике и подборте. Эти детали в готовом изделии огибают многослойный пакет.
Припуск на огибание равен толщине перегнутого пакета изделия.
припуск на подгибание Пподг - 3,5 см - по линии перегиба
припуска на подгибку низа жакета и низа рукава.
После оформления срезов проверяют их
сопрягаемость, для чего лекала смежных деталей складывают таким образом, чтобы
в области необходимого сопряжения совмещались линии стачивания одноименных
срезов и точки ближайших монтажных знаков на этих линиях. При складывании можно
ориентироваться на величину перекрытия одной детали другой - при ширине шва 1
см перекрытие составляет 2 см. Если в конфигурации срезов в области стыков
сложенных лекал обнаруживается нежелательная угловатость, контуры сопрягаемых
срезов уточняют с использованием лекальных кривых.
Схема разработки рабочих чертежей лекал основных
деталей МП 1 для основного материала представлена на рисунках 5.1 - 5.5.
Затем приступаем к обработке начальных и
конечных участков срезов. Эти участки оформляем таким образом, чтобы обеспечить
надежную ориентацию соединяемых деталей. При накладывании деталей перед
стачиванием швов концевые участки соединяемых деталей должны быть одинаковыми.
При оформлении концевых участков срезов лекал
необходимо добиваться их технологичности: удобства при раскрое и пошиве;
исключить необходимость последующей подрезки. Оформление концевых участков
должно обеспечивать надежность конструкции шва в изделии, т.е. припуск на шов
должен быть закреплен последующими строчками. После отработки формы концевых
участков переносим контрольные соединительные знаки с линии шва на линии срезов
лекал. Перенос осуществляют по нормали к линии шва в точке расположения
контрольного соединительного знака.
Затем приступаем к обработке начальных и
конечных участков срезов. Эти участки оформляем таким образом, чтобы обеспечить
надежную ориентацию соединяемых деталей. При накладывании деталей перед
стачиванием швов концевые участки соединяемых деталей должны быть одинаковыми.
При оформлении концевых участков срезов лекал
необходимо добиваться их технологичности: удобства при раскрое и пошиве;
исключить необходимость последующей подрезки. Оформление концевых участков
должно обеспечивать надежность конструкции шва в изделии, т.е. припуск на шов
должен быть закреплен последующими строчками. После отработки формы концевых
участков переносим контрольные соединительные знаки с линии шва на линии срезов
лекал. Перенос осуществляют по нормали к линии шва в точке расположения
контрольного соединительного знака.
В соответствии с техническими условиями на
раскрой отмечаем линии номинальных направлений и допустимых отклонений нитей
основы в деталях. Эти линии наносим по наибольшим (габаритным) размерам
деталей.
Допустимые отклонения от нити основы определяем
в соответствии с инструкцией /17/ и представляем в таблице 5.1 для всех деталей
женского жакета.
Таблица 5.1 - Предельные отклонения от
направления долевой нити в деталях комплектов женской одежды
|
Наименование детали
|
Предельные
отклонения от направления долевой нити,%
|
|
Материал верха
|
Материал подкладки
|
|
1
|
2
|
3
|
|
1 Центральная часть спинки
|
2,0
|
3,0
|
|
2 Боковая часть спинки
|
2,0
|
3,0
|
|
3 Полочка
|
1,5
|
3,0
|
|
4 Верхняя часть рукава
|
4,0
|
5,0
|
|
5Нижняя часть рукава
|
6,0
|
8,0
|
|
6 Нижний воротник
|
6,0
|
-
|
|
7 Подборт
|
2,0
|
-
|
|
8 Верхний воротник
|
1,0
|
-
|
|
9. Клапан
|
3,0
|
4,0
|
|
10. Юбка
|
3,0
|
4,0
|
|
11.Пояс юбки
|
1,0
|
2,0
|
|
12.Кокетка спинки
|
2,0
|
3,0
|
|
12.Обтачка горловины спинки
|
2,0
|
-
|
Завершается оформление лекал-эталонов нанесением
на каждую деталь маркировочных данных: наименование изделия, номер модели,
размер, наименование детали, материал, количество деталей кроя, фамилия
конструктора, его подпись, дата изготовления и площадь детали.
С использованием рабочих лекал основных деталей
разрабатываются рабочие чертежи или лекала-эталоны всех остальных деталей кроя
изделия. Лекала этих деталей называются производными. К ним относятся детали из
основной ткани - отрезной подборт, верхний воротник, клапаны, обтачка горловины
спинки, детали из подкладочной ткани - спинка, полочка, верхняя часть рукава,
нижняя часть рукава и подкладка карманов; из прокладочных материалов (клеевых и
не клеевых). Схемы построения каждой конкретной производной детали
разрабатывают, исходя из конструкции узлов готового изделия, включающих данную
деталь. Точность конструкции производных деталей обеспечивает соединение этих
деталей изделия с основными без дополнительных уточнений. При разработке схем
построения лекал производных деталей из основного материала учитываются:
конструкция швов и припуск на свободу (воротник, лацканы) 0,1-0,1см. Рабочий
чертеж подборта разрабатывается на основе детали полочки.
Необходимо уточнить положения линии бортового
среза при стачанной вытачки по линии талии. При этом срез борта изменяется
занимая новое положение. Далее отмечаем внутреннюю линию шва подборта.
Основными ориентирами для нанесения этой линии
являются: линия перегиба лацкана, положение петель, ширина подборта внизу.
Минимальное
расстояние от линии перегиба лацкана до шва притачивания подкладки к подборту
составляет 3,0¸4,0 см. ширина
подборта на уровне линии талии составляет 9,5¸10,0 см, на уровне груди 10¸10,5 см, внизу - 7,5¸8,0 см. Оформление верхнего среза подборта осуществляем таким
образом, чтобы его конфигурация была технологичной, удобной как при раскрое,
так и при сборке изделия. По всем срезам шаблона подборта рассчитываем величины
технологических припусков, а затем разрабатываем и оформляем рабочий чертеж
этой детали. Проводим линию направления нити основы и допустимые отклонения.
Для получения лекал
верхнего воротника и стойки сначала изготавливают вспомогательные шаблоны. Для
этого копируют нижний воротник и выполняют разведение воротника (отлета и
стойки) в соответствии с проектируемым удлинением краев отлета и стойки при
влажно-тепловой обработке. От средней линии нижнего воротника по краю отлета
откладывают отрезок длиной 5,5-6,0 см и отмечают точки 1, 2, 3, из точки 2 и 3
проводят прямые, параллельные средней линии нижнего воротника. Отмечаем линию
перегиба стойки. Для получения линии соединения верхнего воротника со стойкой
линию перегиба воротника переносят на 1 см в сторону уменьшения стойки и до 1,2
см на линии соединения воротника с подбортом.
В области отлета
шаблон разрезают и осуществляют разведение воротника начиная от средней линии,
увеличивая длину отлета на 0,5-0,7 см для лучшего прилегания воротника. Такое
конструктивное решение позволяет исключить ВТО верхнего воротника, что
позволяет снизить затраты времени на производство изделия и обеспечивает более
лучшее прилегание в области шеи.
После получения
шаблонов деталей верхнего воротника, проверяем сопряженность и накладываемость
срезов, рассчитываем величины технологических припусков и разрабатываем рабочие
чертежи этих деталей
Рабочие чертежи
лекал деталей карманов разрабатывают на базе чертежа полочки. Основным
ориентиром для определения параметров деталей кармана является модельная
особенность и припуски на обработку.
Рисунок 5.1 - Схема разработки рабочих чертежей
лекалжакета МП 1 для основного материала
Рисунок 5.2 - Схема разработки рабочих чертежей
лекалжакета МП 1 для основного материала
Рисунок 5.3 - Схема разработки рабочих чертежей
лекалжакета МП 1 для основного материала
Рисунок 5.4 - Схема разработки рабочих чертежей
лекалблузки МП 1 для основного материала
Рисунок 5.5 - Схема разработки рабочих чертежей
лекалюбки МП 1 для основного материала
5.2 Разработка комплекта производных лекал для
подкладочного материала
Рабочие чертежи
лекал подкладки также разрабатываем на основе рабочих чертежей лекал - эталонов
деталей из основного материала.
При разработки
необходимо учитывать следующие свойства материалов пакета жакета:
разноусадочность, различная способность к растяжению, различная способность к
формообразованию, толщина материала. Кроме этого учитывается конструкция швов,
предусматривается гарантированные припуски.
В отдельных
случаях, чтобы не допустить укорочения криволинейных срезов (горловины, проймы,
оката), производные детали расширяют. В деталях подкладки рукава расширение
используют для того, чтобы по окату рукава подкладки не было дефицита посадки.
Уменьшение длины оката в рукаве подкладки происходит за счет уменьшения высоты
оката, т.к. на нижних участках оката предусматривают значительный припуск на
огибание основного шва проймы изделия подкладкой рукава.
Разработку чертежей
деталей подкладки выполняем, контролируя размеры узлов изделия, при этом:
длина проймы
подкладки должна быть длиннее основной проймы на 0,5 см;
посадка по окату
подкладки может быть меньше основной на 30-50%;
длина горловины
спинки больше основной на 0,3-2,0, что зависит от величины проектируемой по
среднему шву спинки глубины складки 1,0-2,0 см;
ширина подкладки,
притачиваемой к подгибке низа изделия, должна быть такой, чтобы подкладку можно
было притачивать без натяжения или с посадкой до 2%;
- длина подкладки полочки по линии соединения с подбортом должна
быть больше на величину посадки, предусмотренной с учетом разноусадочности
основного материала и подкладки.
В детали спинки из
подкладочного материала предусматриваем вертикальную складку глубиной 2,0 см,
заложенную по среднему шву от ростка. Также проектируем расширение деталей
подкладки на участках расположенных выше линии талии, это связано динамическими
движениями, выполняемыми человеком верхними конечностями.
В изделиях с
подкладкой, притачной по низу, для предотвращения искажения размеров и формы
изделия в процессе носки, проектируем складку - напуск по низу пиджака и по
низу руква глубиной 1,0 см.
Подкладку полочки
строим с учетом подборта с нагрудной вытачкой. По срезу притачивания подкладки
к подборту проектируем посадку подкладки полочки между контрольными надсечками:
-в верхней части
0,3 см;
-в области груди
0,4 см;
в нижней части 0,3
см.
Также проектируем
складку на подкладке полочки в области бокового шва на выпуклость груди.
Неизвестную
величину g, то есть увеличение
подкладки по переднему срезу относительно деталей из основного материала,
получаем после изменения проймы уже построенных чертежей лекал подкладки стана
изделия с учетом заложенной посадки по окату рукава »2,0 см из подкладочного материала.
Схема разработки
производных лекал для подкладочного материала представлена на рисунках 5.6-5.8.
Рисунок 5.6 - Схема разработки рабочих чертежей
лекалжакета МП 1 для подкладочного материала
Рисунок 5.7 - Схема разработки рабочих чертежей
лекалжакета МП 1 для подкладочного материала
Рисунок 5.8 - Схема разработки рабочих чертежей
лекалюбки МП 1 для подкладочного материала
.3 Разработка комплекта производных лекал для
прокладочного материала
Для повышения
формоустойчивости и несминаемости одежды широкое применение в швейной
промышленности имеет фронтальное дублирование деталей из основного материала.
Детали дублирующих
прокладочных материалов также строятся на основе рабочих чертежей лекал -
эталонов деталей из основного материала.
Производные детали
клеевых прокладок строят таким образом, чтобы срезы прокладки отступали от
срезов основной детали на 3-4мм во избежание приклеивания к поверхности пресса
при дублировании.
Для усиления
жесткости и сохранения полученной в процессе обработки формы, детали женского
жакета на ответственных участках дублируют дополнительными деталями из
термо-прокладочных материалов (плечевой срез полочки, подборт, низ борта,
подгибку низа жакета и рукава, горловину спинки, пройму, окат рукавов,
воротники).
Схема разработки
комплекта производных лекал для прокладочного материала представлена на
рисунках 5.9- 5.10.
Рисунок 5.9 - Схема разработки рабочих чертежей
лекалжакета МП 1 для прокладочного материала
Рисунок 5.10 - Схема разработки рабочих чертежей
лекалжакета и юбки МП 1 для прокладочного материала
.4 Разработка комплекта вспомогательных лекал
При изготовлении
изделий в промышленных условиях необходимы вспомогательные лекала для нанесения
линий уточнения контуров деталей, расположения карманов, петель, пуговиц и т.д.
По назначению
вспомогательные лекала могут быть разделены на две группы: монтажные
(намеловочные) и для подрезки и уточнения срезов деталей. Монтажные лекала
используют для нанесения монтажных линий на деталях с целью повышения точности
обработки и сборки изделия. По таким линиям прокладывают отделочные строчки,
стачивают вытачки, накладывают и настрачивают одни детали на другие и т.д.
Вспомогательные
лекала для подрезки и уточнения; используют для нанесения контурных линий по
которым детали должны быть вырезаны, уточнены в процессе пошива изделий,
уточнений и подреза срезов деталей в процессе изготовления одежды приводит к
увеличению расхода материалов, увеличивает трудовые затраты на изготовление
изделий. Поэтому желательно подрезку деталей сокращать до минимума и
предусматривать ее только в том случае, если без этого нельзя изготовить одежду
высокого качества. Каждое вспомогательное лекало имеет рабочие (главные),
ориентирные и нерабочие срезы. Рабочие срезы являются основным. По ним наносят
линии намелки или подрезки на деталях. Ориентирные срезы используют для точного
наложения вспомогательного лекала на узел изделия при совмещении их со срезами
детали. Нерабочие срезы выполняют роль связки между ориентирными и рабочими
срезами.
При оформлении
рабочих срезов необходимо учитывать толщину мела или карандаша »1,5¸2 мм.
Схема разработки
комплекта вспомогательных лекал для жакета МП 1, представлена на рисунке 5.11.
Рисунок 5.11 - Схема
разработки комплекта вспомогательных лекал для жакета МП 1
5.5 Оформление лекал
Маркируют лекала деталей
швейных изделий с указанием полных значений ведущих размерных признаков типовых
фигур в последовательности, соответствующей маркировке швейных изделий.
На лекала деталей швейных
изделий наносят следующие маркировочные данные:
1
наименование
лекал (оригинал или эталон);
2
наименование
изделия (указывают названия основных деталей комплекта лекал);
3
номер
модели;
4
назначение
лекал (основные, производные, вспомогательные и т. п.);
5
наименование
деталей или код (полочка, спинка, подборт) и количество деталей для раскроя;
6
размеры
изделий, см (рост, обхват груди, обхват талии или бедер).
На одной из основных деталей
(полочке или спинке) комплекта лекал-оригиналов дополнительно указывают:
7
рекомендуемые
по модели интервалы абсолют значений роста и обхватов груди, например (158 -
176) -(88-104);
8
номер
конструктивной основы;
9
подпись
и фамилию конструктора-разработчика;
10дату
разработки;
11дату,
подпись и фамилию проверившего старшего или главного конструктора.
На лекалах-оригиналах и
лекалах-эталонах наносят линии измерения следующих участков: ширины
изделия на лекалах переда и спинки на уровне глубины проймы, линии талии,
бедер. На лекалах рукавов наносят линии измерения на уровне линий ширины и
высоты оката, локтя.
На одной из основных деталей
лекал-оригиналов, лекал-эталонов и рабочих лекал приводят спецификацию деталей.
Для раскроя деталей изделия на
лекалах наносят следующие обозначения:
линию долевого направления
ткани - направление нити основы (н.о.);
линии допускаемых отклонений от
долевого направления;
линии минимальной и
максимальной ширины надставок в местах их расположения согласно отраслевым
стандартам на изделие;
- контрольные надсечки для
совмещения деталей при их соединении.
По линиям срезов всего комплекта лекал-эталонов
и рабочих лекал на расстоянии 1 мм от края через каждые 8-10 см ставят клеймо
предприятия.
6. РАЗРАБОТКА СХЕМЫ ГРАДАЦИИ ЛЕКАЛ
В промышленности используют различные способы
разработки чертежей (карт технического размножения лекал). Условно все способы
технического размножения лекал можно разделить на несколько групп:
группировки;
лучевой;
пропорционально - расчетный;
В настоящем дипломном проекте используем
пропорционально - расчётный способ градации. Данный способ основан на принципе
пропорциональной взаимозависимости отдельных конструктивных точек конструкции.
Сущность пропорционально - расчётного способа
заключается в том, что каждая конструктивная точка лекала имеет заранее
рассчитанные, на основе изменчивости подчиненных размерных признаков,
приращения по горизонтали и вертикали для смежных размеров и ростов. При этом
величина приращения прямо пропорциональна расстоянию от точки до неподвижных
осей градации, что позволяет определить величины перемещения точек деталей,
конструкция которых отличается от типовых, т.е. точек линий рельефов, кокеток,
подрезов. Схемы размножения и величины приращений в выбранной методике не
подразделяются по группам размеров и полнотам, они универсальны для всех
размеров и полнот. Процесс градации на компьютере в промышленных условиях
решается гораздо проще и быстрее ручного размножения и позволяет экономить
большую часть времени.
Если при градации происходит излом линии от
размера к размеру, пользователь (конструктор) может визуально оценить это на
экране и путем изменения нормы в точке (х;у) в которой происходит этот излом,
подогнать размножение к спокойной плавной линии. Это относится к нестандартным
решениям конструкции, где возможно различное членение деталей.
Исходные данные и исходные условия для
разработки градационных чертежей лекал по размерам и ростам:
В основу градации лекал положена размерная
стандартизация фигур, согласно которой типовые фигуры разных размероростов
отличаются друг от друга по любому из размерных признаков на величину
межразмерного или межростового интеграла, только внутри одной полнотной группы.
Величины перемещений конструктивных точек от
размера к размеру и от роста к росту в основных деталях, представлены в таблице
6.1.
Таблица 6.1-Перемещение конструктивных точек от
размера к размеру и от роста к росту в основных деталях плечевых и поясных
изделий для женщин всех полнотных групп.
|
Наименование конструктивных точек
|
Разность,
см, между смежными размерами
|
Разность,
см, между смежными ростами в размерах
|
|
88-104
|
88-104
|
|
По вертикали
|
По гори-зонтали
|
По верти-кали
|
По гори-зонтали
|
|
1
|
2
|
3
|
4
|
5
|
|
Спинка
|
|
Середина горловины
|
0,1
|
0,1
|
-
|
-0,2
|
|
Высшая точка горловины
|
0,1
|
0,3
|
0,1
|
-0,2
|
|
Вершина проймы
|
-0,1
|
0,4
|
0,1
|
-
|
|
Надсечка
на пройме, соответствующая положению локтевого шва в двухшовном рукаве
|
-0,45
|
0,45
|
-0,15
|
-
|
|
Вершина бокового края
|
-0,45
|
0,5
|
0,1
|
-
|
|
Начало скоса средней линии
|
0,05
|
-
|
-0,35
|
-
|
|
Точка
пересечения линии талии - с боковым краем -
с серединой спинки
|
-0,05 -0,05
|
0,5 -
|
-1,65 -1,65
|
- -
|
|
Точка
пересечения линии низа - с боковым краем -
с серединой спинки
|
0,1 0,1
|
0,5 -
|
-3,0 -3,0
|
- -
|
|
Правая
точка раствора вытачки по линии талии
|
-
|
-
|
-1,1
|
0,05
|
|
Левая
точка раствора вытачки по линии талии
|
-
|
-
|
-1,1
|
0,05
|
|
Верхний
конец вытачки по линии талии
|
-0,55
|
0,2
|
-
|
-
|
|
Нижний
конец вытачки по линии талии
|
-0,55
|
0,2
|
-1,65
|
-
|
|
Полочка
|
|
Высшая точка линии полузаноса
|
0,4
|
0,9
|
-
|
-
|
|
Высшая точка горловины
|
0,6
|
0,75
|
-
|
-
|
|
Вершина проймы
|
-0,05
|
-0,1
|
-
|
0,15
|
|
Надсечка
на пройме - передняя верхняя - передняя нижняя -соответствующая
положению переднего шва
|
-0,1 - -0,05
|
-0,1 -0,1 0,15
|
-0,1 -0,1 -
|
0,05 - -
|
|
Вершина бокового края
|
-0,45
|
-0,6
|
-
|
-
|
|
Точка
пересечения линии талии - с боковым краем -
с линией полузаноса
|
- -
|
-0,65 0,9
|
-0,95 -0,95
|
0,15 -
|
|
Правая
точка раствора передней вытачки
|
-
|
0,6
|
-
|
-
|
|
Левая
точка раствора передней вытачки
|
-
|
0,6
|
-1,25
|
-
|
|
Верхний конец вытачки
|
-0,2
|
0,6
|
-
|
-
|
|
Передний конец бокового кармана
|
-
|
0,2
|
-1,25
|
-
|
|
Задний конец бокового кармана
|
-
|
-0,1
|
-1,25
|
-
|
|
Точка
пересечения линии бедер - с боковым краем -
с линией полузаноса
|
-0,05 -0,05
|
-0,6 0,9
|
-1,5 -1,5
|
- -
|
|
Точка
пересечения линии низа - с боковым краем -
с линией полузаноса
|
0,1 0,1
|
-0,6 0,9
|
-2,85 -2,85
|
- -
|
|
Воротник
|
|
Середина
воротника - по отлету - по линии втачивания
|
-
-
|
-0,4 -0,4
|
- -
|
- -
|
|
Верхняя часть рукава
|
|
|
|
|
|
Вершина локтевого края
|
0,25
|
-0,7
|
-
|
0,1
|
|
Надсечки
на окате - верхняя - передняя верхняя -передняя
нижняя
|
0,2 - -
|
-0,1 - -
|
0,1 - -
|
0,2 - -
|
|
Вершина переднего края
|
-
|
-
|
-
|
-
|
|
Точка
пересечения линии локтя - с передним краем -
с локтевым краем
|
0,1 0,1
|
-1,1 -1,1
|
1 0,1
|
|
Точка
пересечения линии низа - с передним краем -
с локтевым краем
|
0,3 0,2
|
- -0,35
|
-1,9 -1,9
|
- 0,05
|
|
Нижняя часть рукава
|
|
|
|
|
|
Вершина локтевого края
|
0,25
|
-0,7
|
-1,1
|
0,1
|
|
Вершина переднего края
|
-
|
-
|
-
|
-
|
|
Точка
пересечения линии локтя - с передним краем -
с локтевым краем
|
0,3 0,2
|
- -0,35
|
-1,9 -1,9
|
- 0,05
|
|
Точка
пересечения линии низа - с передним краем -
с локтевым краем
|
0,3 0,2
|
- -0,35
|
-1,9 -1,9
|
- 0,05
|
|
Юбка
|
|
Заднее полотнище
|
|
Точка
пересечения линии середины - с линией талии - с линией бёдер - с линией низа
|
0,05
- 0,05
|
- - -
|
0,55 - -1,45
|
- - -
|
|
Правая точка раствора вытачки
|
0,05
|
0,4
|
0,6
|
0,1
|
|
Левая точка раствора вытачки
|
0,05
|
0,4
|
0,6
|
-0,1
|
|
Нижний конец вытачки
|
0,05
|
0,4
|
0,6
|
-
|
|
Точка
пересечения линии бокового края - с линией талии - с линией бёдер - с линией
низа
|
0,05
- 0,05
|
1,05 1,0 1,0
|
0,65 - -1,45
|
-0,15 - -
|
|
Переднее полотнище
|
|
Точка
пересечения линии середины - с линией талии - с линией бёдер - с линией низа
|
0,15
- 0,05
|
- - -
|
0,45 - -1,45
|
- - -
|
|
Точка
пересечения линии бокового края - с линией талии - с линией бёдер - с линией
низа
|
0,05
- 0,05
|
-1,05 -1,0 -1,0
|
0,65 - -1,45
|
0,15 - -
|
Схема градации лекал основных деталей комплектов
женской одежды МП 1 представлена на рисунках 5.12- 5.15.
7. ОЦЕНКА КАЧЕСТВА ПРОЕКТНОЙ РАЗРАБОТКИ
.1 Оценка качества художественной разработки
моделей
На данном этапе проектирования
моделей-предложений производится оценка качества моделей, по показателям
эстетической характеристики, представленной в таблице 7.1.
Таблица 7.1 - Оценка качества художественной
разработки для женских комплектов одежды
|
Группа показателей
|
Характеристика
|
Содержание характеристики
|
|
1
|
2
|
3
|
|
Художественно - информационная
выразительность
|
1.Соответствие стилю
|
Одежда
соответствует классическому стилю, распространенному в одежде.
|
|
2.Соотстветствие моде
|
Модели
полностью соответствуют тенденциям моды 2014г. по форме, силуэту, по
идеологии образа.
|
|
3.Знаковая функция
|
Модели
выражают авторскую идею, разработанную для повседневной носки.
|
|
4.Новизна и оригинальность
|
Разработанные
модели отличаются от аналогичных предложений новыми конструктивными и
декоративными элементами.
|
|
Целостность композиции
|
1.Тектоника костюма
|
Тектоника
выражается в тесной взаимосвязи формы и материала. Мягкая структура
применяемых материалов позволяет получить желаемую форму.
|
|
2.Организованность
объемно - пространственной структуры костюма
|
При
построении формы жакетов учитывались средства композиции: симметрия,
пропорции элементов, симметрия преобладает во всех моделях, пропорции
обеспечиваются общим силуэтным решением моделей.
|
|
3.Силуэт
|
Графичность
формы жакетов подчеркивает полуприлегающий силуэт.
|
|
4.Пластичность формы костюма
|
Пластика
формы костюма зависит от пропорций объемов, характера формообразующих линий,
конструктивного решения формы, ритмической организации элементов и
технологической обработки изделия.
|
|
5.Цветовое и орнаментальное решение
|
Цветовое
решение моделей определено модной цветовой гаммой.
|
|
3.Рациональность композиционного,
технологического решения
|
1.Функционально - конструктивная
приспособленность
|
Конструктивно
разработанные функциональные элементы моделей коллекции соизмеримы с
особенностями телосложения и пропорциями женских фигур
|
|
2.Технологическая целесообразность
|
Узлы
и детали обработаны в соответствии с технологией - качественно.
|
.2 Оценка качества
конструкторско-технологической разработки
Для результатов оценки качества
конструкторско-технологической разработки комплектов моделей-предложений
представим таблицу 7.2.
Таблица 7.2 - Оценка качества
конструкторско-технологической разработки комплектов моделей-предложений
|
Наименование показателя
|
Характеристика соответствия
|
|
1
|
2
|
|
1.Социальные: -соответствие потребительскому
спросу
|
Одежда
соответствует классическому стилю, распространенному в одежде.
|
|
2.Функциональные:
-соответствие размерной и полнотно-возрастной группе
|
Соответствует ОСТ 17-326-81
|
|
3.Эстетические:
-степень совершенства композиции; -новизна; -декоративная отделка; -
соответствие городскому стилю
|
Соответствует
направлению моды, присутствует новизна в конструктивных и декоративных
деталях.
|
|
4.Эргономические:
-антропометрическое соответствие; -качество посадки на фигуре
|
Соответствует
фигуре Соответствует ГОСТ 25295-2003
|
|
5.Эксплуатационные: -изностойкость элементов
конструкции
|
Соответствует
|
|
6.Технологические:
-качество соединенных строчек: частота; -отсутствие пропусков; натяжение
нитей в строчке -качество швов: ровнота линии швов;
|
Соответствует
требованиям нормативно-технической документации
|
|
ровнота
припусков на швы - качество обработки изнанки; - качество поверхности;
отсутствие лас и опалов
|
|
Разработанные модели комплектов женской одежды,
рекомендованы для изготовления на швейном предприятии.
В результате оценки проведенной работы по
проектированию моделей комплектов женской одежды, качество исполнения швейных
изделий соответствует требованиям нормативной документации.
8. ИСПОЛЬЗОВАНИЕ НОВЫХ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ
ПРИ ВЫПОЛНЕНИИ ВКР
ВКР выполнена на компьютере FORNAX,
при этом были использованы следующие программы:
программа Microsoft
Windows XP,
Professional версия 2007: Microsoft
Word- текстовый
процессор, предназначенных для создания, редактирования и форматирования
простых и комплексных текстовых документов, содержащий специальные элементы
оформления и встроенные объекты нетекстовой природы (формулы, таблицы,
диаграммы, художественные заголовки, растровые и векторные иллюстрации, а также
объекты мультимедиа);
приложение Microsoft Office Excel 2007-программа
используемая для создания и форматирования электронных таблиц, анализа данных и
обмена информацией, наглядная визуализация данных и представления сводной
таблицы упрощают создание и использование профессионально оформленных диаграмм;
программа HP
Photosmart
Essentinal 2.01 - система
оптического распознавания текстов - сканирование и распознавание текста;
-программа Microsoft Power Point - программа
для создания и проведения презентаций
<#"808080.files/image093.gif">
1,40 0,80 0,60 1,2 0,5
|
375 285 395 190 190
|
525 228 237 228 95
|
|
Итого
затрат на основные материалы:
|
|
|
|
1313,00
|
|
2
Вспомогательные материалы: -прокладочный материал (жакет) -прокладочный
материал (юбка)
|
|
1,0 0,1
|
190 190
|
190 19
|
|
3 Швейные нитки (армированные):
|
кат.
|
4
|
15
|
60
|
|
Итого затрат на сырьё =(1)+(2)+(3)
|
|
|
|
1582
|
|
ФУРНИТУРА:
-пуговицы (большие) -плечевые накладки -застёжка-молния (мет.)
|
шт.
пара шт. шт.
|
2 1 1
|
12 20 30
|
24 20 30
|
|
Итого затрат на фурнитуру:
|
|
|
|
74
|
|
Итого материальных затрат:
|
|
|
|
1656,00
|
|
МП2
|
|
|
|
|
|
СЫРЬЁ:
1 Основные материалы: -ткань верха (жакет) -ткань верха (блузка) -ткань верха
(брюки) -ткань подкладки
|
|
1,4 1,4 1,1 1,2
|
375 600 395 190
|
525 840 434,5 228
|
|
Итого
затрат на основные материалы:
|
2027,50
|
|
2 Вспомогательные материалы: -прокладочный
материал
|
|
1,1
|
190
|
209
|
|
3 Швейные нитки (армированные):
|
кат.
|
4
|
15
|
60
|
|
Итого затрат на сырьё =(1)+(2)+(3)
|
2296,5
|
|
ФУРНИТУРА:
-пуговицы (большие (жакет)) -пуговицы (маленькие(блузка)) -пуговицы
(маленькие(брюки)) -плечевые накладки -застёжка-молния (брючн.)
|
шт.
шт. шт. пара шт. шт.
|
1 12 1 1 1
|
20 12 4 20 10
|
20 144 4 20 10
|
|
Итого затрат на фурнитуру:
|
|
|
|
198
|
|
Итого материальных затрат:
|
|
|
|
2494,50
|
После расчёта материальных затрат переходим к
расчёту заработной платы на единицу изделия (таблица 9.4).
Таблица 9.3 - Расчёт часовой ставки работников
|
Наименование должностей
|
Планируемая
месячная заработная плата, руб.
|
Часовая ставка, руб.
|
|
Портной
с правом кроя 5 разряда
|
12000
|
68,18
|
Часовая ставка (Таблица 9.3) определяется
делением планируемой месячной заработной платы работника на среднее количество
отрабатываемых в месяц часов одним исполнителем (176).
Таблица 9.4 - Расчёт основной заработной платы
на единицу изделия
|
№ п/п
|
Наименование изделий
|
Затраты времени, ч
|
Часовая ставка
|
Основная
заработная плата на единицу изделия, руб.
|
Начисления на заработную плату (30%)
|
Итого
расходы на оплату труда
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
1
|
Блузка (МП1)
|
1,5
|
68,18
|
102,27
|
30,68
|
132,95
|
|
2
|
Юбка (МП1)
|
2,5
|
68,18
|
170,45
|
51,13
|
221,58
|
|
3
|
Жакет (МП1)
|
6
|
68,18
|
409,08
|
122,72
|
531,81
|
|
4
|
Брюки (МП2)
|
2
|
68,18
|
136,36
|
40,90
|
177,26
|
|
5
|
Жакет (МП2)
|
2,5
|
68,18
|
170,45
|
51,13
|
221,58
|
|
6
|
Блузка (МП2)
|
6
|
68,18
|
409,08
|
122,72
|
531,81
|
|
Итого МП1:
|
886,34
|
|
Итого МП2:
|
930,65
|
Составим таблицу по видам и количеству
усложняющих элементов на проектируемые изделия.
Виды и количество усложняющих элементов на
проектируемые модели представим в таблице 9.5. Итоговые суммы усложняющих
элементов вносим в пункт 2.4.1 таблицы 9.1.
Таблица 9.5 - Перечень усложняющих элементов
|
Наименование изделия и модели
|
Наименование усложняющего элемента
|
Количество усложняющих
элементов
|
|
1
|
2
|
3
|
|
МП1:
|
|
-жакет на подкладке
|
-рельефы
-прорезной карман с листочкой -подрезы -шлица -прорезной карман с клапаном
-прорезной карман с листочкой -белая ткань
|
2 1 2 1 2 1 1
|
|
-блузка
|
-отрезная
кокетка -сборка по линии стачивания с кокеткой -воротник-стойка
|
1 1 1
|
|
-юбка
|
-складки
|
4
|
|
Итого
усложняющих элементов на модель МП - 1:
|
17
|
|
МП2
|
|
-жакет
|
-рельефы
-прорезной карман с клапаном -рукав со шлицей -фигурная
линия низа
|
4 2 2 1
|
|
-блузка
|
-белая
ткань -разрезы -отрезная кокетка -отлетная кокетка -складка на спинке
-воротник пиджачного типа -рукав с манжетой
|
1 2 1 2 1 1 2
|
|
-брюки
|
-боковые
карманы -прорезной карман с листочкой
|
2 2
|
|
Итого
усложняющих элементов на модель МП - 2
|
23
|
После расчёта заработной платы переходим к
расчёту затрат на тепло-электроэнергию (таблица 9.6).
Таблица 9.6 - Расчёт затрат на электроэнергию
|
Наименование оборудования
|
Мощность, кВт/ч
|
Время
работы оборудования (мин. на одну услугу)
|
Тариф, руб./кВт
|
ИТОГО
затрат на электроэнергию, руб.
|
|
1
|
2
|
3
|
4
|
5
|
|
МП1
|
|
Машина стачная
«Джуки»
|
0,5
|
377
|
3,06
|
9,6
|
|
Утюг электрический
«ROTONDI»
|
0,9
|
170
|
3,06
|
7,8
|
|
Машина обмёточная
«Джуки»
|
0,4
|
65
|
3,06
|
1,32
|
|
Лампа дневного света
|
0,1
|
600
|
3,06
|
3,06
|
|
Итого:
|
|
|
|
21,78
|
|
МП2
|
|
|
|
|
|
Машина стачная
«Джуки»
|
0,5
|
397
|
3,06
|
10,12
|
|
Утюг электрический
«ROTONDI»
|
0,9
|
170
|
3,06
|
7,8
|
|
Машина обмёточная
«Джуки»
|
0,4
|
65
|
3,06
|
1,32
|
|
Лампа дневного света
|
0,1
|
630
|
3,06
|
3,21
|
|
Итого:
|
|
|
|
22,45
|
Далее рассчитываем затраты на амортизацию оборудования.
Расчёт представлен в таблице 9.7.
Таблица 9.7 - Расчёт на амортизацию оборудования
|
Наименование оборудования
|
Балансовая стоимость,
руб.
|
Время
работы оборудования (мин. на одну услугу)
|
Рабочее время
|
ИТОГО амортизационные
отчисления, руб.
|
|
|
|
|
Дней в год
|
Минут в год
|
|
|
МП1
|
|
Машина стачная
|
12000
|
20
|
377
|
249
|
119520
|
7,57
|
|
Стол раскройный
|
5000
|
10
|
210
|
249
|
119520
|
0,87
|
|
Стул
|
2000
|
10
|
442
|
249
|
119520
|
0,73
|
|
Утюг электрический
|
5000
|
20
|
170
|
249
|
119520
|
1,42
|
|
Стол утюжильный
|
7000
|
10
|
170
|
249
|
119520
|
0,99
|
|
Машина обмёточная
|
14000
|
20
|
65
|
249
|
119520
|
1,52
|
|
Лампа дневного света
|
1000
|
20
|
600
|
249
|
119520
|
1,00
|
|
Итого
|
|
|
|
|
|
14,1
|
|
МП2
|
|
Машина стачная
|
12000
|
20
|
397
|
249
|
119520
|
7,97
|
|
Стол раскройный
|
5000
|
10
|
216
|
249
|
119520
|
0,90
|
|
Стул
|
2000
|
10
|
170
|
249
|
119520
|
0,28
|
|
Утюг электрический
|
5000
|
20
|
170
|
249
|
119520
|
1,42
|
|
Стол утюжильный
|
7000
|
10
|
170
|
249
|
119520
|
0,99
|
|
Машина обмёточная
|
14000
|
20
|
65
|
249
|
119520
|
1,52
|
|
Лампа дневного света
|
1000
|
20
|
630
|
249
|
119520
|
1,05
|
|
Итого
|
|
|
|
|
|
14,13
|
По результатам технико-экономических показателей,
можно сделать вывод, что разрабатываемая коллекция комплектов женской одежды
отвечает запросам потенциального потребителя.
10. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА
10.1 Нормирование шума
Решение проблемы безопасности жизнедеятельности
состоит в обеспечении нормальных (комфортных) условий деятельности людей, в
защите человека и окружающей его среды (производственной, природной, городской,
жилой) от воздействия вредных факторов, превышающих нормативно-допустимые
уровни. Поддержание оптимальных условий деятельности и отдыха человека создает
предпосылки для высокой работоспособности и продуктивности.
Обеспечение безопасности труда и отдыха
способствует сохранению жизни и здоровья людей за счет снижения травматизма и
заболеваемости.
В настоящее время одной из важнейших
гигиенических проблем является борьба с шумом. Эксплуатация современного
промышленного оборудования сопровождается значительным уровнем шума и вибрации,
негативно влияющих на состояние здоровья работающих. С точки зрения
безопасности труда шум и вибрация - одни из наиболее распространенных вредных
производственных факторов на производстве, которые при определенных условиях
могут выступать как опасные производственные факторы.
Шум - это сочетание звуков различной частоты и
интенсивности. С физиологической точки зрения шумом называют любой
нежелательный звук, оказывающий вредное воздействие на организм человека.
В документах Международной организации труда
(МОТ) под шумом понимают любой звук, который может вызвать потерю слуха или
быть вредным для здоровья или опасным в другом отношении. Определенное таким
способом понятие "шум" включает в себя звуковые колебания (от 20 до
20 000 Гц) и колебания на инфразвуковых (ниже 20 Гц) и ультразвуковых (выше 21
000 Гц) частотах.
Нормирование шума на рабочих
местах осуществляют с учетом того, что организм человека в зависимости от
частотной характеристики по-разному реагирует на шум одинаковой интенсивности.
Чем выше частота звука, тем
сильнее его воздействие на нервную систему человека, т. е. степень вредности
шума, зависит от его спектрального состава.
Спектр шума
<#"808080.files/image094.gif">
Рисунок 10.1 - опасные производственные факторы
ЗАКЛЮЧЕНИЕ
При выполнении дипломного проекта были изучены
перспективные направления в моде на сезон весна-лето 2014. С учетом новых
тенденций были разработаны комплекты женской одежды младшей возрастной группы.
Данные комплекты отвечают, эстетическим,
гигиеническим, функциональным, эксплуатационным и технологическим требованиям.
Материалы, использованные для создания данных комплектов, имеют хороший внешний
вид, обладают высокими гигиеническими свойствами.
Был выбран ассортимент фурнитуры, которая в
полной мере соответствует предъявляемым к изделию, требованиям: гигиеническим,
эксплуатационным, эстетическим.
Также, были выбраны методы поузловой обработки
представляющие собой унифицированную технологию многооперационного,
автоматизированного оборудования и средства малой механизации.
В дипломной работе нашли отражение пути решения
основных задач, стоящих при изготовлении одежды. Изложены положения и методы,
которые составляют основу конструирования и моделирования женской одежды
высокого качества. Рассмотрены вопросы совершенствования конструкций и методов
средств конструирования одежды.
В данном дипломном проекте удалось достигнуть
поставленных целей, т.к. разработанные модели удовлетворяют требования
потребителей, выявленных в процессе социологического опроса, соответствуют
направлениям моды.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1.
ОСТ 17-326-81. Изделия швейные трикотажные, меховые. Фигуры женщин типовые.
Размерные признаки для проектирования одежды [Таблица]. -М.:Изд-во стандартов,
1981. - 106с., ил.
.
ГОСТ 25295-2003. Одежда верхняя пальтово - костюмного ассортимента. Общие
технические условия [Текст]. - М.: Стандартинформ, 2005. - 8 с.
.
ГОСТ 25294-2003 Одежда верхняя платьево-блузочного ассортимента. Общие
технические условия [Текст]. - М.: Стандартинформ, 2005. - 6 с.
.
ГОСТ 12807 - 88 Изделия швейные. Классификация стежков, строчек и швов [Текст].
.
ГОСТ 4103-82. Изделия швейные. Методы контроля качества [Текст]. - М.: Изд-во
стандартов, 1983. - 32с., ил.
.
ГОСТ 22977-89. Детали швейных изделий. Термины и определения[Текст]. - М.:
Изд-во стандартов, 1989. - 6с.
.
ГОСТ 4.45-86. Система показателей качества продукции. Изделия швейные бытового
назначения. Номенклатура показателей [Текст]. -М.: Изд-во стандартов, 1988. -
16с., ил.
.
ГОСТ 7701-93. Ткани хлопчатобумажные и смешанные. Общие технические условия
[Таблица].
.
ГОСТ 20272-96. Ткани подкладочные из химических нитей и пряжи. Общие
технические условия [Таблица]. - М.: Изд-во стандартов, 1998. ,- 6с.
.
ГОСТ 26623-85. Материалы и изделия текстильные. Обозначения по содержанию сырья
[Текст]. - М.: Изд-во стандартов, 1985. - 6с.
.
ГОСТ 5665-77. Ткани чистольняные, льняные, полульняные и смешанные. Общие
технические условия [Таблица].
.
ГОСТ 25441-90. Полотна клееные прокладочные. Общие технические условия
[Таблица]. - М.: Изд-во стандартов, 1990. ,- 6с
.
ГОСТ 6309-93 Нитки швейные хлопчатобумажные и синтетические. Общие технические
условия [Текст]. - Минск: Изд-во стандартов, 1995. ,- 22с
.
Инструкция. Технические требования к стежкам, строчкам и швам [Текст]. - М.:
ЦНИИТЭИЛегпром, 1980. - 53 с.
.
ТУ-17-15-19-91. Пуговицы. Общие технические условия [Таблица]. - Минск: Изд-во
стандартов, 1991. ,- 21 с.
.
ГОСТ 4.46-84. . Система показателей качества продукции. Фурнитура для изделий
легкой промышленности. Номенклатура показателей [Текст]. -М.: Изд-во
стандартов, 1984. - 14с.
.
ГОСТ Р ИСО 3758-99. Изделия текстильные. Маркировка символами по уходу [Текст].
.
Стандарт предприятия. Проекты (работы) дипломные и курсовые. Правила
оформления. - Введ. 2003. - Иваново: ИГТА, 2003. - 36с., ил.
.
ГОСТ 24103-80. Изделия швейные. Термины и определения дефектов [Текст]. - М.:
Изд-во стандартов, 1980. - 8 с.
.
ГОСТ 23193-78. Изделия швейные бытового назначения. Допуски [Текст]. - М.:
Изд-во стандартов, 1979. - 5с.
.
ГОСТ 12566-88. Изделия швейные бытового назначения. Определение сортности
[Текст]. - М.: Изд-во стандартов, 1989. - 30е.
.
ОСТ 17-352-85. Унифицированые параметры деталей одежды[Текст]. - М.: Изд-во
стандартов, 1986. - 32с., ил.
.
Инструкция. Изделия швейные бытового назначения. Одежда верхняя
пальтово-костюмного ассортимента. Допустимые отклонения в деталях [Текст]. -
М.: ЦНИИТЭИ легпром, 1990г.
.
ГОСТ 12.2.032-78. Рабочее место при выполнении работ сидя. Общие эргономические
условия [Текст].
.
Методические указания для выполнения дипломного проекта по разделу
«Безопасность и экологичность». Иваново 2005.
.
Единая методика конструирования одежды ЦОТШЛ (ЕМКО ЦОТШЛ).Т.l [Чертёж].
.
Единая методика конструирования одежды ЦОТШЛ (ЕМКО ЦОТШЛ). Т.2[Чертёж].
.
Базовые конструкции женской одежды. - М.: ЦНИИТЭИЛегпром, 1988. - 117с., ил.
.
Коблякова Е.Б. и др. Основы конструирования одежды[Текст]. Учебник, М.; Легкая
индустрия, 1980, - 448 с.
.
Шершнёва Л.П., А.П. Рогова «Проектирование и производство женского платья»
[Текст]. М.: Легкая и пищевая промышленность, 1983 - 224 с.
.Афанасьев,
В.А. Управление ассортиментом продукции предприятия с использованием
маркетинга. [Текст] / .Швейная промышленность. - 1994. - № 1
.
Костин, Ю. А. Основы прикладной антропологии и биомеханики (ОПАБ). Уч. пособие.
[Текст] - Иваново: ИГТА, 2001.
.Сорины,
сёстры Презентация внешности или фигура в одежде и без[Текст] / сестры Сорины,
- М.: Изд-во «ГНОМ и Д», 2002. - 224с., ил. - (Одежда плюс психология)
.
Коблякова, Е.Б. Конструирование одежды с элементами САПР: учебник
[Текст]/Е.Б.Коблякова, Г.С.Ивлева, В.Е.Романов [и др.]; под ред. Е.Б.
Кобляковой - 4-е изд., перераб. и доп. - М.: JIегпромбытиздат, 1988. - 464 с.,
ил.
.
Бузов, Б.А. Материаловедение швейного производства: учеб. пособие для стyд.
учреждений сред. проф. Образования [Текст] /Б.А.Бузов, Т.А.Модестова,
Н.Д.Алыменкова - М.: «Легкая индустрия», 1978.-480 с.
.
Кузъмичев, В.Е. Свойства текстильных материалов, влияющие .на технологию
изготовления швейных изделий: учеб. пособие[Текст] / В.Е.Кузьмичев, О.Г.
Ефимова.- Иваново: ИГТА, 1992. - 128с.
.
Кузьмичёв, В.Е. Выбор термоклеевых прокладочных материалов для одежды: текст
лекций [Текст]/ В.Е.Кузьмичёв, О.В.Семкина. Иваново: ИГТА. 1999. - 96с.
.
Куренова, С.В. Конструирование одежды: учеб. пособие[Текст] /С.В.Куренова,
Н.Ю.Савельева. - Ростов н/Д: ФЕНИКС, 2003. - 480 с., ил.
.
Седельникова, Е.А. Справочник по подготовке и раскрою материалов к выполнению
лабораторных, курсовых и дипломных работ для студентов специальностей 280800 и
280900. Ч.l Допускаемые отклонения в деталях. [Текст] / Е.А.Седельникова. -
Иваново; ИГТА, 2000. - 64с., ил.
.
Инструкция по оформлению технических условий на модели одежды. [Текст] - М.:
ЦНИИТЭИЛегпром, 1980. - 16с., ил.
.
Смирнова. М.Р. Методические указания к выполнению курсового проекта по
дисциплине «Конструктивное моделирование одежды» /М.Р.Смирнова. - Иваново:
ИГТА. 2001..- 37с.,ил. (№ 1221).
.
Кузьмичев, В.Е. Выбор оборудования для клеевого соединения деталей одежды:
текст лекций [Текст] /В.Е.Кузьмичев. - Иваново: ИГТА, 1999. - 86с., ил. (№
2083)
.
Сурикова, Г.И. Разработка промышленных лекал одежды [Текст]: учеб пособие/
Г.И.Сурикова, Л.П.Юдина.- Иваново: ИГТ'А, 1982. 128с., ил.
.
Мартынова, А.И. Конструктивное моделирование одежды: учеб.
пособие
для вузов [Текст]/ Л.И.Мартынова, Е.Г.Андреева.- М.: МГУДТП, 1999. - 216с., ил.
.
Единая методика конструирования одежды СЭВ (ЕМКО СЭВ). Т.9. Градация мужской и
женской одежды [Текст]/. - М.: ЦНИИТЭИЛегпром, 1988. - 117с., ил.
.
Сурикова, Г.И. Техническое размножение лекал: учеб пособие [Текст] /
Г.И.Сурикова, Л.П.Юдина. - Иваново: ИГТА, 1982. - 64с., ил. (№ 1004).
47.
www.fashioni.ru
<http://www.fashioni.ru> [Текст/картинки].
48.www.BestDress.ru
[Текст/картинки].
