Проектирование электроснабжения калибровочного завода

Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

«Магнитогорский государственный технический университет им. Г.И. Носова»

Кафедра ЭПП

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к комплексному курсовому проекту

"Проектирование электроснабжения Калибровочного завода"

Выполнил: студент группы 1004

Кучекбаев К.Х.

Проверил: профессор, к.т.н.

Заславец Б.И.

Магнитогорск

г.

РЕФЕРАТ

Данный комплексный курсовой проект выполнен на тему «Проектирование электроснабжения калибровочного завода».

Целью комплексного курсового проекта является разработка экономически выгодного варианта электроснабжения калибровочного завода и детальная проработка вопросов электроснабжения канатного цеха №1.

Исходными данными к комплексному курсовому проекту являются: генеральный план Калибровочного завода с размещением цехов, сведения об электрических нагрузках корпусов и цехов, характеристика производства, сведения об источниках питания, схемы электроснабжения, генеральный план канатного цеха, ведомость потребителей канатного цеха.

На основании исходных данных производится определение расчетных нагрузок завода, цеха, выбор числа, мощности, типа и местоположения главной понизительной подстанции и цеховых трансформаторных подстанций.

Произведен выбор схем электроснабжения напряжением до и выше 1 кВ.

После этого были рассчитаны токи короткого замыкания, по которым был произведен выбор основного электрооборудования, токоведущих частей.

Произведен расчет освещения канатного цеха №1 канатного отделения.

Произведен расчет заземляющего устройства.

Ключевые слова: электроснабжение, категории электроприемников, электрические нагрузки, трансформатор, токи короткого замыкания, электрическое освещение, защитное заземление, схемы электроснабжения, технико-экономическое сравнение, силовое электрооборудование, компенсация реактивной мощности, калибровочный завод.

Содержание

Введение

Исходные данные

. Краткое описание производственных процессов и среды основных производственных помещений

.1 Описание производственных процессов завода и цехов

.2 Характеристика среды основных производственных помещений и исполнение электрооборудования

.3 Характеристика основных электроприемников завода и цеха, ведомость электроприемников по всем напряжениям

.4 Характеристика возможных источников питания

. Определение расчетных электрических нагрузок

.1 Определение расчетных электрических нагрузок по заводу

.2 Определение расчетных электрических нагрузок по цеху

. Обоснование напряжений питающей и распределительной сетей

. Выбор числа и мощности понижающих трансформаторов

.1 Выбор числа и мощности понижающих трансформаторов ГПП

.2 Выбор положения ГПП

.3 Выбор числа и мощности понижающих трансформаторов цеховых трансформаторных подстанций

.4 Компенсация реактивной мощности в сети до и выше 1000 В

. Выбор схем электроснабжения

.1 Выбор схемы ГПП

.2 Выбор схемы внутризаводской распределительной сети напряжением выше 1000 В

.3 Выбор схемы электроснабжения цеха напряжением выше 1000 В

. Выбор сечений проводников питающей и распределительной сети

.1 Выбор сечений марок и способ прокладки питающей и распределительной сети. Кабельный журнал

.2 Технико-экономическое сравнение вариантов

. Расчет токов короткого замыкания

7.1 Расчет токов короткого замыкания выше 1000 В

7.2 Расчет токов короткого замыкания до 1000 В

. Выбор и проверка основного электрооборудования

.1 Выбор и проверка основного электрооборудования выше 1000 В

.2 Выбор и проверка основного электрооборудования до 1000 В

. Расчет электрического освещения

.1 Светотехнический расчет освещения

.2 Электротехнический расчет осветительной сети

. Расчет заземляющих устройств

.1 Расчет заземляющего устройства ГПП -110 кВ

. Применение токопроводов на промышленных предприятиях (Специальный вопрос)

Заключение

Список используемой литературы

Приложения

Введение

Системой электроснабжения называют совокупность устройств для производства, передачи и распределения электроэнергии. Системы электроснабжения промышленных предприятий создаются для обеспечения питания электроэнергией промышленных приёмников, к которым относятся электродвигатели, силовое электрооборудование, печные установки, осветительные установки и другое оборудование. Схема электроснабжения предприятия должна удовлетворять требованиям надежности электроснабжения потребителей, экономичности строительства и эксплуатации системы электроснабжения, качества электрической энергии и безопасности обслуживания схемы электроснабжения, возможности последующего развития системы электроснабжения.

Целью данного курсового проекта является выбор наиболее рациональной и экономичной схемы электроснабжения цехов калибровочного завода на основе исходных данных:

1. Генеральный план калибровочного завода (рис. А.1)

2. Сведения об электрических нагрузках корпусов и цехов завода (табл. 1)

. Ведомость электроприемников калибровочного завода (табл. 2)

. План расположения оборудования канатного цеха (рис. А.2).

В проекте решаются следующие технические вопросы:

1. Определение расчетных электрических нагрузок

2. Обоснование напряжений питающей и распределительной сетей

. Выбор числа и мощности понижающих трансформаторов с учетом компенсации реактивной мощности

. Выбор схем электроснабжения завода и цеха

. Выбор сечений проводников питающей и распределительной сети

. Расчет токов короткого замыкания

. Выбор и проверка основного электрооборудования

. Расчет электрического освещения

. Расчет заземляющих устройств.

Исходные данные

Задание № А-29

Электроснабжение калибровочного завода

5. Генеральный план калибровочного завода (рис.1).

6. Сведения об электрических нагрузках корпусов и цехов завода (табл. 1).

. Коэффициенты мощности приведены без учета компенсации реактивной мощности.

. Источником питания может служить подстанция энергосистемы с напряжением 110 кВ на сборных шинах низкого напряжения. Ток короткого замыкания на шинах 110 кВ подстанции энергосистемы - 29,3 кА. Расстояние от предприятия до подстанции составляет 7,8 км

. Характеристика производства и среды.

Основным технологическим оборудованием калибровочного завода являются различные станки, станы и автоматические линии по производству различных изделий метизной промышленности. На заводе производится проволока различного диаметра, из которой вьют канаты различного назначения, производят металлическую сетку. В кузнечно-прессовом цехе выпускают различный крепеж, используемый при строительстве и ремонте железнодорожных путей - костыли, противоугоны, башмаки и т.д.

Окружающая среда практически всех цехов нормальная, за исключением некоторых цехов, например кузнечно-прессового, помещения сухие без повышенной опасности.

Таблица 1 - Ведомость электрических нагрузок калибровочного завода

№ по плану	Наименование	Категория
1	Цех ленты холодного проката	12500	0,65	0,55	II
	АД (4630+8500) кВт, U= 6 кВ65200,80,7II
2	Сталепроволочный цех №1	14100	0,7	0,6	II
3	Цех крепежа	3640	0,55	0,5	II
4	Калибровочный цех	4440	0,6	0,55	II
	АД 4400 кВт, U=6 кВ16000,70,7II
5	Канатный цех №1	11364	0,71	0,6	II
	Компрессоры АД 7630 кВт, U= 6 кВ44100,80,6II
6	Сталепроволочный цех №2	8350	0,65	0,6	II
7	Электроцех	420	0,6	0,5	III
8	Насосная станция	260	0,65	0,6	II
	АД 4400 кВт, U=6 кВ20000,750,8II
9	Кузнечно-прессовый цех	4750	0,65	0,55	II
10	Заводоуправление	250	0,9	0,8	III
11	Цех металлической сетки	3200	0,7	0,6	II
12	Склад готовой продукции	320	0,6	0,5	III
13	Ремонтно-строительный цех	650	0,6	0,45	III
14	Канатный цех №2	1540	0,65	0,55	II
15	Блок ремонтных цехов	820	0,55	0,4	III
16	Инструментальный цех	1380	0,6	0,55	II
17	Зарядная электрокар	350	0,9	0,6	III
18	Кислородное хозяйство	120	0,7	0,6	II

СД 2500 кВт, w=500 об/мин, =94%,

U=6 кВ10000,850,8II
19	Паросиловой цех	1510	0,7	0,65	II
	Освещение цехов и территории завода	Определить по площади

1. Краткое описание производственных процессов и среды основных производственных помещений

.1 Описание производственных процессов завода и цехов

Несмотря на то, что номенклатура изделий из проволоки очень обширна как по назначению, так и по функциональным свойствам и сортаменту, технология изготовления проволоки в основном одна и та же и не изменялась по своей сути уже несколько десятилетий.

Как известно, в основе технологии проволочного производства лежит волочение в монолитных волоках на станах прямоточных и с накоплением.

Технологичность процесса определяется условиями подготовки структуры и поверхности катанки к волочению (в основном это химическое травление и подготовка поверхности со сложной производственной инфраструктурой, в том числе и для утилизации или регенерации отходов производства), условиями работы валок для обеспечения необходимых деформационных условий, охлаждения проволоки, а также операциями термообработки (как промежуточных, так и финишных).

Несмотря на простоту и хорошую теоретическую изученность, серьезным недостатком процесса волочения являются контактные силы трения, возникающие при волочении на разделе «металл-волока», направленные против движения металла. Вся история развития и совершенствования волочения металла связана в основном с уменьшением отрицательного влияния трения.

Обеспечение режима гидродинамической подачи смазки в волоку, применение роликовых волок вместо монолитных, применение токов высокой плотности и виброколебаний различной частоты, разработка и применение новых материалов и технологий при изготовлении волок, совершенствование их конструкций и профиля, создание новых смазочных материалов, совершенствование способов подготовки металла к волочению, режимов термообработки проволоки и так далее - вот неполный перечень мероприятий в истории совершенствования волочения. Но все это, по сути, не получило массовое промышленное применение, так как не меняет основы процесса.

Способом, позволяющим изменить технологический процесс изготовления проволоки, повысить его эффективность и конкурентоспособность готовой продукции, считается холодная прокатка. В отличие от многих других технологических процессов прокатка как процесс формоизменения возникает и осуществляется благодаря силам трения, которое имеет благоприятное воздействие на металл. Наиболее широко такой процесс используется при производстве проволоки плоской и сложной (фасонной) геометрии.

1.2 Характеристика основных электроприемников завода и цеха, ведомость электроприемников по всем напряжениям

производственный электрооборудование трансформатор замыкание

Электроприемники калибровочного завода по степени надежности электроснабжения относятся ко II и III категории.

Генеральный план канатного цеха представлен на рисунке А.2.

Ведомость электроприемников по канатному цеху представлена в табл. 1.1.

Таблица 1.1 - Ведомость электроприемников по Канатному цеху № 1

┌────┬──────────────────────────┬───┬─────┬────────┬───┬────────┬──────────┬────┬────┐

│ N │ Наименование │Кол│U ном│ Р ном, │ПВ,│ Р ном, │ Р сум, │ Ки │Cos │

│ │ │ │ кВ │ кВт │ % │ 100% ПВ│ кВт │ │ f │

├────┼──────────────────────────┼───┼─────┼────────┼───┼────────┼──────────┼────┼────┤

│ 1│Канатная машина │ 12│ 0.38│ 280.00│100│ 280.00│ 3360.00│0.40│0.71│

│ 2│Канатная машина │ 12│ 0.38│ 240.00│100│ 240.00│ 2880.00│0.40│0.71│

│ 3│Прядевьющая машина │ 8│ 0.38│ 200.00│100│ 200.00│ 1600.00│0.40│0.71│

│ 4│Прядевьющая машина │ 4│ 0.38│ 180.00│100│ 180.00│ 720.00│0.40│0.71│

│ 5│Волочильный стан ср.волоч.│ 8│ 0.38│ 120.00│100│ 120.00│ 960.00│0.45│0.87│

│ 6│Волочильный стан т. волоч.│ 8│ 0.38│ 80.00│100│ 80.00│ 640.00│0.45│0.87│

│ 7│Тепловая завеса │ 4│ 0.38│ 10.00│100│ 10.00│ 40.00│0.65│0.80│

│ 8│Привод ворот │ 4│ 0.38│ 3.00│ 15│ 1.16│ 4.64│0.20│0.70│

│ 9│Сварочный трансформатор │ 8│ 0.38│ 30.00│ 25│ 15.00│ 120.00│0.30│0.40│

│ 10│Кран 20/7.5:гл.подъем │ 2│ 0.38│ 30.00│ 40│ 18.97│ 37.94│0.10│0.60│

│ 11│Кран 20/7.5:мост │ 4│ 0.38│ 7.50│ 40│ 4.74│ 18.96│0.10│0.60│

│ 12│Кран 20/7.5:тележка │ 2│ 0.38│ 5.00│ 40│ 3.16│ 6.32│0.10│0.60│

│ 13│Кран 20/7.5:всп.подъем │ 2│ 0.38│ 22.00│ 40│ 13.91│ 27.82│0.10│0.60│

│ 14│Кран 50/12,5:гл.подъем │ 3│ 0.38│ 75.00│ 40│ 47.43│ 142.29│0.10│0.60│

│ 15│Кран 50/12,5:всп.подъем │ 3│ 0.38│ 37.00│ 40│ 23.40│ 70.20│0.10│0.60│

│ 16│Кран 50/12,5:мост │ 6│ 0.38│ 22.00│ 40│ 13.91│ 83.46│0.10│0.60│

│ 17│Кран 50/12,5:тележка │ 3│ 0.38│ 7.50│ 40│ 4.74│ 14.22│0.10│0.60│

│ 18│Кран 20/7.5:гл.подъем │ 3│ 0.38│ 30.00│ 40│ 18.97│ 56.91│0.10│0.60│

│ 19│Кран 20/7.5:всп.подъем │ 3│ 0.38│ 22.00│ 40│ 13.91│ 41.73│0.10│0.60│

│ 20│Кран 20/7.5:мост │ 6│ 0.38│ 7.50│ 40│ 4.74│ 28.44│0.10│0.60│

│ 21│Кран 20/7.5:тележка │ 3│ 0.38│ 5.00│ 40│ 3.16│ 9.48│0.10│0.60│

│ 22│Административно-бытовыепом│ 1│ 0.38│ 24.00│100│ 24.00│ 24.00│0.45│0.87│

│ 23│Лаборатория │ 1│ 0.38│ 42.00│100│ 42.00│ 42.00│0.30│0.80│

│ 24│Мастерская │ 1│ 0.38│ 32.00│100│ 32.00│ 32.00│0.30│0.80│

│ 25│Щит автоматики │ 1│ 0.38│ 24.00│100│ 24.00│ 24.00│0.60│0.80│

│ 26│Маслостанция │ 1│ 0.38│ 28.00│100│ 28.00│ 28.00│0.65│0.75│

│ 27│Освещение компрессорной │ 1│ 0.38│ 30.00│100│ 30.00│ 30.00│0.90│0.95│

│ 28│Освещение волоч. отд. │ 1│ 0.38│ 78.80│100│ 78.80│ 78.80│0.90│0.95│

│ 29│Освещение канатногоотделен│ 1│ 0.38│ 117.20│100│ 117.20│ 117.20│0.90│0.95│

│ 30│Освещение ОПМ │ 1│ 0.38│ 79.30│100│ 79.30│ 79.30│0.90│0.95│

│ 31│Освещение АБК │ 1│ 0.38│ 7.80│100│ 7.80│ 7.80│0.90│0.95│

│ 32│Освещение мастерской │ 1│ 0.38│ 7.50│100│ 7.50│ 7.50│0.90│0.95│

│ 33│Освещение лаборатории │ 1│ 0.38│ 9.70│100│ 9.70│ 9.70│0.90│0.95│

│ 34│Освещение эл.техн. пролета│ 1│ 0.38│ 20.70│100│ 20.70│ 20.70│0.90│0.95│

│ │ Всего по ведомости: │128│ 1918.1 │ │ │ 11364 │ │ │

└────┴──────────────────────────┴───┴─────┴────────┴───┴────────┴──────────┴────┴────┘

2. Определение расчетных электрических нагрузок

.1 Определение расчетных электрических нагрузок по заводу

Для определения общезаводских нагрузок используется метод расчёта по укрупнённым показателям: коэффициенту спроса и установленной мощности.

Расчёты электрических нагрузок проектируемого калибровочного завода сведены в табл. 2.1, 2.2, 2.3.

Расчётную нагрузку каждого цеха определяем по формулам:

(2.1)

(2.2)

(2.3)

где - коэффициент спроса, приведен для каждого цеха в ведомости;

=0,85..0,95 - для осветительных приемников;

- установленная мощность цеха, кВт;

- соответствует данного цеха.

Осветительная нагрузка определяется по следующим формулам:

(2.4)

(2.5)

(2.6)

где - удельная расчётная мощность производственной площади,;

- площадь цеха, которая определяется по генеральному плану завода с учётом масштаба,.

Принимаем для расчета осветительной нагрузки:

Суммарная расчётная нагрузка за трансформатором:

(2.7)

(2.8)

(2.9)

С целью более правильного выбора сечений проводов и жил кабелей, прокладываемых к цеховым трансформаторам, к величинам и необходимо добавить потери активной и реактивной мощностей в трансформаторах, которые приближенно могут быть приняты:

(2.10)

(2.11)

Окончательный расчет нагрузок по данному заводу производится по формулам:

(2.12)

(2.13)

(2.14)

Таблица 2.1 - Расчет электрических нагрузок по заводу

№ по плану	Наименование
1	Цех ленты холодного проката	12500	0,65	0,55	6875	8037,8	10577

АД (4630+8500) кВт,

U= 6 кВ65200,80,7456434235705
2	Сталепроволочный цех №1	14100	0,7	0,6	8460	8630,9	12085,7
3	Цех крепежа	3640	0,55	0,5	1820	2763,6	3309,1
4	Калибровочный цех	4440	0,6	0,55	2442	3256	4070
	АД 4400 кВт, U=6 кВ16000,70,711201142,61600
5	Канатный цех №1	Расчет представлен в таблице 2.4
6	Сталепроволочный цех №2	8350	0,65	0,6	5857,3	7707,7
7	Электроцех	420	0,6	0,5	210	280	350
8	Насосная станция	260	0,65	0,6	156	182,4	240
	АД 4400 кВт, U=6 кВ20000,750,816001411,12133,4
9	Кузнечно-прессовый цех	4750	0,65	0,55	2612,5	3054,4	4019,3
10	Заводоуправление	250	0,9	0,8	200	96,9	222,2
11	Цех металлической сетки	3200	0,7	0,6	1920	1958,8	2742,9
12 13	Склад готовой продукции	320	0,6	0,5	160	213,3	266,6
	Ремонтно-строительный цех	650	0,6	0,45	292,5	390	487,5
14	Канатный цех №2	1540	0,65	0,55	847	990,3	1303,1
15	Блок ремонтных цехов	820	0,55	0,4	328	498,1	596,4
16	Инструментальный цех	1380	0,6	0,55	759	1012	1265
17	Зарядная электрокар	350	0,9	0,6	210	101,7	233,3
18	Кислородное хозяйство	120	0,7	0,6	72	73,5	102,9
	СД 2500 кВт, w=500 об/мин, =94%, U=6 кВ10000,850,8800495,8941,2
19	Паросиловой цех	1510	0,7	0,65	981,5	1001,3	1402,1

Таблица 2.2 - Расчет электрических нагрузок с учетом освещения

№ по плану	Наименование	Освещенность на рабочей поверхности, Лк
1	Цех ленты холодного проката	200	11	17350,1	190,9	171,8	106,5	202,1	7046,8	8144,3	10769,7
	АД (4630+8500) кВт, U= 6 кВ456434235705
2	Сталепроволочный цех №1	200	11	21945,1	241,4	217,3	134,7	255,7	8677,3	8765,6	12334,1
3	Цех крепежа	200	11	11350,9	124,9	112,4	69,7	132,3	1932,4	2833,3	3429,5
4	Калибровочный цех	200	11	11350,9	124,9	112,4	69,7	132,3	2554,4	3325,7	4193,5
	АД 4400 кВт, U=6 кВ11201142,61600
5	Канатный цех №1	Расчет представлен в таблице 2.4
6	Сталепроволочный цех №2	200	11	14918,3	164,1	147,7	91,6	173,8	5157,7	5948,9	7873,5
7	Электроцех	200	17	1945,9	33,1	29,8	18,5	35,1	239,8	298,5	382,9
8	Насосная станция	150	17	1729,7	29,4	26,5	16,4	31,2	182,5	198,8	269,9
	АД 4400 кВт, U=6 кВ16001411,12133,4
9	Кузнечно-прессовый цех	200	11	10648,2	117,1	105,4	65,3	124	2717,9	3119,7	4137,6
10	Заводоуправление	300	16	1945,9	31,1	28	17,4	33	228	114,3	255
11	Цех металлической сетки	200	11	5837,6	64,2	57,8	35,8	68	1977,8	1994,6	2808,9
12	Склад готовой продукции	100	11	6161,9	67,8	61	37,8	71,8	221	251,1	334,5
13	Ремонтно-строительный цех	200	17	3243,1	55,1	49,6	30,8	58,4	342,1	420,8	542,3
14	Канатный цех №2	200	11	6324,1	69,6	62,6	38,8	73,7	909,6	1029,1	1373,5
15	Блок ремонтных цехов	200	17	3567,4	60,6	54,5	33,8	64,1	382,5	531,9	655,1
16	Инструментальный цех	200	15	5513,3	82,7	74,4	46,1	87,5	833,4	1058,1	1346,9
17	Зарядная электрокар	100	17	972,9	16,5	14,9	9,2	17,5	224,9	110,9	250,8
18	Кислородное хозяйство	200	17	1081,1	18,4	16,6	10,3	19,5	88,6	83,8	122
	СД 2500 кВт, w=500 об/мин, =94%, U=6 кВ800495,8941,2
19	Паросиловой цех	200	13	3405,3	44,3	39,9	24,7	46,9	1021,4	1026	1447,7
Освещение территории завода			0,16	148731,7	23,8	21,4	13,3	25,2

Таблица 2.3 - Расчет электрических нагрузок с учетом потерь

№ по плану	Наименование
1	Цех ленты холодного проката	215,4	1077	9221,3	11737,6
	АД (4630+8500) кВт, U= 6 кВ114,1570,54678,13993,56150,8
2	Сталепроволочный цех №1	246,7	1233,4	8924	9999	13402,2
3	Цех крепежа	68,6	343	2001	3176,3	3754
4	Калибровочный цех	83,9	419,4	2638,3	3745,1	4581,1
	АД 4400 кВт, U=6 кВ3216011521302,61738,9
5	Канатный цех №1			3297,7	2980,5	4445
6	Сталепроволочный цех №2	157,5	787,4	5315,2	6736,3	8580,7
7	Электроцех	7,7	38,3	247,5	336,8	418
8	Насосная станция	5,4	27	187,9	225,8	293,8
	АД 4400 кВт, U=6 кВ42,7213,31642,71624,42310,2
9	Кузнечно-прессовый цех	82,8	413,8	2800,7	3533,5	4508,8
10	Заводоуправление	5,1	25,5	233,1	139,8	271,8
11	Цех металлической сетки	56,2	280,9	2034	2275,5	3052,1
12	Склад готовой продукции	6,7	33,5	227,7	284,6	364,5
13	Ремонтно-строительный цех	10,9	54,2	353	475	591,8
14	Канатный цех №2	27,5	137,4	937,1	1166,5	1496,3
15	Блок ремонтных цехов	13,1	65,5	395,6	597,4	716,5
16	Инструментальный цех	26,9	134,7	860,3	1192,8	1470,7
17	Зарядная электрокар	5	25,1	229,9	136	267,1
18	Кислородное хозяйство	2,4	12,2	91	96	132,3
	СД 2500 кВт, w=500 об/мин, =94%, U=6 кВ18,894,1818,8589,91009,2
19	Паросиловой цех	29	144,8	1050,4	1170,8	1572,9
Освещение территории завода		0,5	2,5	21,9	15,8	27
Итого:				47400,1	55015,2	72893,3

В результате расчета получили:

· Активная суммарная мощность по заводу равна 47400,1 кВт;

· Реактивная суммарная мощность по заводу равна 55015,2 кВар;

· Полная суммарная мощность по заводу равна 72893,3 кВА.

Таблица 2.4 - Расчетные электрические нагрузки по Канатному цеху №1

┌───┬───────────────────┬───┬───────┬────────┬────┬────┬───────┬────────┬─────┬────┬───────┬────────┬────────┬──────────┐

│ N │ Наименование │Кол│Pн, кВт│P сум, │ Ки │Cos │Ки*Pн, │Ки*Pн*tg│ N │ К р│Р max, │ Q max, │ S max, │ I рас, А │

│ │ │ │ │ кВт │ │ f │ кВт │ квар │эфф │ │ кВт │ квар │ кВА │ │

├───┼───────────────────┼───┼───────┼────────┼────┼────┼───────┼────────┼─────┼────┼───────┼────────┼────────┼──────────┤

│ 1│Компрессор АД │ 7│ 630.00│ 4410.00│0.70│0.80│3087.00│ 2315.25│ │1.14│3519.18│ 2546.78│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по 10КВ │ 7│ │ 4410.00│0.70│0.80│3087.00│ 2315.25│ 7.00│1.00│3087.00│ 2546.78│ 4001.96│ 231.05│

│ │с T=2.5ч 10КВ │ │ │ │0.70│0.80│3087.00│ 2315.25│ 7.00│0.91│2809.17│ 2106.88│ 3511.46│ 202.73│

│ │Итого по ВН │ 7│ │ 4410.00│0.70│0.80│3087.00│ 2315.25│ 7.00│1.00│3087.00│ 2546.78│ 4001.96│ 231.05│

│ │с T=2.5ч ВН │ │ │ │0.70│0.80│3087.00│ 2315.25│ 7.00│0.91│2809.17│ 2106.88│ 3511.46│ 202.73│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ 2│Волочильный стан ср│ 8│ 120.00│ 960.00│0.45│0.87│ 432.00│ 244.83│ │ │ │ │ │ │

│ 3│Волочильный стан т.│ 8│ 80.00│ 640.00│0.45│0.87│ 288.00│ 163.22│ │ │ │ │ │ │

│ 4│Кран 20/7.5:всп.под│ 2│ 22.00│ 44.00│0.10│0.60│ 4.40│ 5.87│ │ │ │ │ │ │

│ 5│Кран 20/7.5:гл.подъ│ 2│ 30.00│ 60.00│0.10│0.60│ 6.00│ 8.00│ │ │ │ │ │ │

│ 6│Кран 20/7.5:мост │ 4│ 7.50│ 30.00│0.10│0.60│ 3.00│ 4.00│ │ │ │ │ │ │

│ 7│Кран 20/7.5:тележка│ 2│ 5.00│ 10.00│0.10│0.60│ 1.00│ 1.33│ │ │ │ │ │ │

│ 8│Маслостанция │ 1│ 28.00│ 28.00│0.65│0.75│ 18.20│ 16.05│ │ │ │ │ │ │

│ 9│Освещение волоч. от│ 1│ 78.80│ 78.80│0.90│0.95│ 70.92│ 23.31│ │ │ │ │ │ │

│ 10│Освещение компрессо│ 1│ 30.00│ 30.00│0.90│0.95│ 27.00│ 8.87│ │ │ │ │ │ │

│ 11│Привод ворот │ 2│ 3.00│ 6.00│0.20│0.70│ 1.20│ 1.22│ │ │ │ │ │ │

│ 12│Сварочный трансформ│ 2│ 30.00│ 60.00│0.30│0.40│ 18.00│ 41.24│ │ │ │ │ │ │

│ 13│Тепловая завеса │ 2│ 10.00│ 20.00│0.65│0.80│ 13.00│ 9.75│ │ │ │ │ │ │

│ 14│Щит автоматики │ 1│ 24.00│ 24.00│0.60│0.80│ 14.40│ 10.80│ │1.33│ 19.15│ 11.88│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ВО │ 36│ │ 1990.80│0.45│0.86│ 897.12│ 538.49│22.00│1.00│ 897.12│ 538.49│ 1046.32│ 1589.72│

│ │с T=2.5ч ВО │ │ │ │0.45│0.86│ 897.12│ 538.49│22.00│0.85│ 762.55│ 457.72│ 889.38│ 1351.27│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ 15│Канатная машина │ 12│ 280.00│ 3360.00│0.40│0.71│1344.00│ 1333.02│ │ │ │ │ │ │

│ 16│Канатная машина │ 12│ 240.00│ 2880.00│0.40│0.71│1152.00│ 1142.59│ │ │ │ │ │ │

│ 17│Кран 50/12,5:всп.по│ 3│ 37.00│ 111.00│0.10│0.60│ 11.10│ 14.80│ │ │ │ │ │ │

│ 18│Кран 50/12,5:гл.под│ 3│ 75.00│ 225.00│0.10│0.60│ 22.50│ 30.00│ │ │ │ │ │ │

│ 19│Кран 50/12,5:мост │ 6│ 22.00│ 132.00│0.10│0.60│ 13.20│ 17.60│ │ │ │ │ │ │

│ 20│Кран 50/12,5:тележк│ 3│ 7.50│ 22.50│0.10│0.60│ 2.25│ 3.00│ │ │ │ │ │ │

│ 21│Освещение канатного│ 1│ 117.20│ 117.20│0.90│0.95│ 105.48│ 34.67│ │ │ │ │ │ │

│ 22│Привод ворот │ 1│ 3.00│ 3.00│0.20│0.70│ 0.60│ 0.61│ │ │ │ │ │ │

│ 23│Сварочный трансформ│ 4│ 30.00│ 120.00│0.30│0.40│ 36.00│ 82.49│ │ │ │ │ │ │

│ 24│Тепловая завеса │ 1│ 10.00│ 10.00│0.65│0.80│ 6.50│ 4.87│ │1.24│ 8.06│ 5.36│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по КО │ 46│ │ 6980.70│0.39│0.71│2693.63│ 2663.65│29.00│1.00│2693.63│ 2663.65│ 3788.23│ 5755.62│

│ │с T=2.5ч КО │ │ │ │0.39│0.71│2693.63│ 2663.65│29.00│0.75│2020.22│ 1997.74│ 2841.17│ 4316.71│

│ 25│Административно-быт│ 1│ 24.00│ 24.00│0.45│0.87│ 10.80│ 6.12│ │ │ │ │ │ │

│ 26│Кран 20/7.5:всп.под│ 3│ 22.00│ 66.00│0.10│0.60│ 6.60│ 8.80│ │ │ │ │ │ │

│ 27│Кран 20/7.5:гл.подъ│ 3│ 30.00│ 90.00│0.10│0.60│ 9.00│ 12.00│ │ │ │ │ │ │

│ 28│Кран 20/7.5:мост │ 6│ 7.50│ 45.00│0.10│0.60│ 4.50│ 6.00│ │ │ │ │ │ │

│ 29│Кран 20/7.5:тележка│ 3│ 5.00│ 15.00│0.10│0.60│ 1.50│ 2.00│ │ │ │ │ │ │

│ 30│Лаборатория │ 1│ 42.00│ 42.00│0.30│0.80│ 12.60│ 9.45│ │ │ │ │ │ │

│ 31│Мастерская │ 1│ 32.00│ 32.00│0.30│0.80│ 9.60│ 7.20│ │ │ │ │ │ │

│ 32│Освещение АБК │ 1│ 7.80│ 7.80│0.90│0.95│ 7.02│ 2.31│ │ │ │ │ │ │

│ 33│Освещение лаборатор│ 1│ 9.70│ 9.70│0.90│0.95│ 8.73│ 2.87│ │ │ │ │ │ │

│ 34│Освещение мастерско│ 1│ 7.50│ 7.50│0.90│0.95│ 6.75│ 2.22│ │ │ │ │ │ │

│ 35│Освещение ОПМ │ 1│ 79.30│ 79.30│0.90│0.95│ 71.37│ 23.46│ │ │ │ │ │ │

│ 36│Освещение эл.техн. │ 1│ 20.70│ 20.70│0.90│0.95│ 18.63│ 6.12│ │ │ │ │ │ │

│ 37│Привод ворот │ 1│ 3.00│ 3.00│0.20│0.70│ 0.60│ 0.61│ │ │ │ │ │ │

│ 38│Прядевьющая машина │ 8│ 200.00│ 1600.00│0.40│0.71│ 640.00│ 634.77│ │ │ │ │ │ │

│ 39│Прядевьющая машина │ 4│ 180.00│ 720.00│0.40│0.71│ 288.00│ 285.65│ │ │ │ │ │ │

│ 40│Сварочный трансформ│ 2│ 30.00│ 60.00│0.30│0.40│ 18.00│ 41.24│ │ │ │ │ │ │

│ 41│Тепловая завеса │ 1│ 10.00│ 10.00│0.65│0.80│ 6.50│ 4.87│ │ │ │ │ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ОПМ │ 39│ │ 2832.00│0.40│0.73│1120.20│ 1055.69│17.00│1.00│1120.20│ 1055.69│ 1539.26│ 2338.66│

│ │с T=2.5ч ОПМ │ │ │ │0.40│0.73│1120.20│ 1055.69│17.00│0.85│ 952.17│ 897.34│ 1308.38│ 1987.88│

│ │Итого по 0.4 │121│ │11803.50│0.40│0.74│4710.95│ 4257.83│60.00│1.00│4710.95│ 4257.83│ 6349.97│ 9647.78│

│ │с T=2.5ч 0.4 │ │ │ │0.40│0.74│4710.95│ 4257.83│60.00│0.70│3297.66│ 2980.48│ 4444.98│ 6753.45│

│ │═══════════════════│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ведомости:│128│ │16213.50│0.48│0.76│7797.95│ 6573.08│51.00│1.00│7797.95│ 6573.08│10198.70│ 15495.32│

│ │с T=2.5ч по ведомос│ │ │ │0.48│0.76│7797.95│ 6573.08│51.00│0.74│5770.48│ 4864.08│ 7547.03│ 11466.53│

└───┴───────────────────┴───┴───────┴────────┴────┴────┴───────┴────────┴─────┴────┴───────┴────────┴────────┴──────────┘

3. Выбор источников питания

.1 Выбор числа и мощности трансформаторов ГПП

Так как электроприёмники данного завода по надежности электроснабжения относятся в основном ко II категории, следовательно, на ГПП следует установить два трансформатора. При выборе типа трансформаторов необходимо отдавать предпочтение трансформаторам с расщеплённой обмоткой низкого напряжения, включенные на раздельные секции шин. При установке таких трансформаторов на ГПП появляется возможность выделить приёмники с относительно спокойной нагрузкой на отдельную секцию шин и тем самым уменьшить степень воздействия на них резкопеременных и нелинейных нагрузок.

Определим количество и мощность компенсирующих устройств по формуле:

где: - расчетная реактивная нагрузка (см. таб. 2.3), кВар;

- расчетная активная нагрузка (см. таб. 2.3) , кВт;

- расчетный коэффициент мощности (для Урала составляет 0,4).

Имеющиеся на предприятии синхронные двигатели не учитываются, так как все установленные на нем двигатели имеют низкую частоту вращения и не могут использоваться в качестве источников реактивной мощности.

На стороне 6 кВ выбираем установку батарей статических конденсаторов (БСК), способных компенсировать дефицит реактивной мощности. Непосредственно в РУ-6 кВ ГПП устанавливаем 8хУКЛ-6,3-1350 УЗ. Остаток реактивной мощности (около 70% от дефицита) скомпенсируем на напряжении 0,4 кВ непосредственно в цехах завода.

Номинальную мощность трансформатора с учетом компенсации реактивной мощности определяем по формуле:

(3.1)

где - полная расчетная мощность с учетом компенсации реактивной мощности.

К установке подходят следующие трансформаторы:

) 2хТРДН - 40000/110;

) 2хТРДН - 63000/110;

В аварийном режиме оставшийся в работе трансформатор должен быть проверен на допустимую перегрузку с учетом возможного отключения потребителей III категории электроснабжения по условию:

(3.2)

) ТРДН - 40000/110;

) ТРДН - 63000/110;

Проверим данные трансформаторы по коэффициенту загрузки, в нормальном режиме он должен быть , а в аварийном режиме (допускается перегрузка на 40%):

(3.3)

Коэффициент загрузки трансформатора в нормальном режиме:

(3.4)

) ТРДН - 40000/110;

) ТРДН - 63000/110;

Коэффициент загрузки трансформатора ТРДН - 63000/110 в нормальном режиме очень низкий, поэтому данный трансформатор к рассмотрению не принимается.

Следовательно, принимаем к установке трансформаторы 2×ТРДН-40000/110.

3.2 Выбор положения ГПП

Для определения месторасположения ГПП необходимо определить центр электрических нагрузок, так как он является наиболее рациональным местом расположения и ведет к снижению потерь электроэнергии, уменьшению расхода проводникового материала и т.д.

Координаты центра электрических нагрузок:

(3.5)

где - итоговое значение нагрузок по соответствующим цехам, кВА;

,- координаты центра i-го цеха, м.

Для построения картограммы нагрузок определяем радиусы окружностей для каждого цеха:

. (3.6)

где Spi - расчетная нагрузка i - го узла электроприемников, кВА;

m - принятый масштаб картограммы, кВА/

На генплане завода наносятся оси координат, определятся центры тяжести геометрических фигур (цехов), которые затем заносятся в таблицу. Расчет производится с помощью ЭВМ.

Расчет по определению центра электрических нагрузок сведем в табл. 3.1.

Картограмма нагрузок приведена на рис.3.1.

Таблица 3.1 - Определение центра электрических нагрузок

№ п/п	Наименование	R, ммКоординаты
				X, м	Y, м
1	Цех ленты холодного проката	17888,6	75	234,9	137,7
2	Сталепроволочный цех №1	13402,2	65	899,1	129,6
3	Цех крепежа	3754	35	178,2	315,9
4	Калибровочный цех	6320	45	469,8	324,0
5	Канатный цех №1	7956,5	50	899,1	364,5
6	Сталепроволочный цех №2	8580,7	52	664,2	396,9
7	Электроцех	418	12	688,5	105,3
8	Насосная станция	2604	29	1158,3	307,8
9	Кузнечно-прессовый цех	4508,8	38	170,1	510,3
10	Заводоуправление	271,8	9	48,6	502,2
11	Цех металлической сетки	3052,1	31	405,0	542,7
12	Склад готовой продукции	364,5	11	534,6	615,6
13	Ремонтно-строительный цех	591,8	14	186,3	696,6
14	Канатный цех №2	1496,3	22	672,3	648,0	Блок ремонтных цехов	716,5	15	834,3	656,1
16	Инструментальный цех	1470,7	22	899,1	510,3
17	Зарядная электрокар	267,1	9	963,9	672,3
18	Кислородное хозяйство	1141,5	19	1142,1	631,8
19	Паросиловой цех	1572,9	22	1142,1	461,7

Рис. 3.1- Картограмма нагрузок

Полученный центр электрических нагрузок в точке с координатами (рис. 3.1) оказался в месте, где нельзя расположить ГПП, т.к. там находится здание цеха, передвигаем его в сторону внешнего источника питания в наиболее подходящее место на территории калибровочного завода.

Реальное расположение ГПП будет на рис. 3.2 в точке с координатами:

Картограмма электрических нагрузок канатного цеха изображена на рисунке Б.1. Расчет по определению центра электрических нагрузок сведем в табл. Б.1.

Рис. 3.2 - Реальное расположение ГПП

3.3 Определение числа и мощности трансформаторов Калибровочного цеха с учетом компенсации реактивной мощности

Определение числа трансформаторов произведем при помощи программы NAG (версия 6.0).

При выборе числа и мощности цеховых трансформаторов одновременно должен быть решен вопрос об экономически целесообразной величине реактивной мощности, передаваемой через трансформаторы в сеть напряжением до 1 кВ.

Суммарная расчетная мощность конденсаторных батарей низшего напряжения (НБК), устанавливаемых в цеховой сети, определяется расчетами по минимуму приведенных затрат в два этапа:

) выбирается экономически оптимальное число цеховых трансформаторов;

) определяется дополнительная мощность НБК.

Расчет выбора трансформаторов представлен в таблице 3.2.

Таблица 3.2 - Определение числа трансформаторов

┌────────────────────┬──────────┬──────────┬──────────┬──────────┬──────────┐

│ Последовательность │ Sт = 400│ Sт = 630│ Sт = 1000│ Sт = 1600│ Sт = 2500│

│ расчета │ кВа │ кВа │ кВа │ кВа │ кВа │

├────────────────────┼──────────┼──────────┼──────────┼──────────┼──────────┤

│Kз = │ 0.70│ 0.70│ 0.70│ 0.70│ 0.70│

│ Pm, кВт = │ 762.55│ 762.55│ 762.55│ 762.55│ 762.55│

│ Qm, квар= │ 457.72│ 457.72│ 457.72│ 457.72│ 457.72│

│ Sm, кВА = │ 889.38│ 889.38│ 889.38│ 889.38│ 889.38│

│ Pm/(Kз*Sт) │ 2.72│ 1.73│ 1.09│ 0.68│ 0.44│

│delta N= │ 0.28│ 0.27│ 0.91│ 0.32│ 0.56│

│Nт min │ 3│ 2│ 2│ 1│ 1│

│Доп.число m = │ 0│ 0│ 0│ 0│ 0│

│ N т опт. │ 3│ 2│ 2│ 1│ 1│

│ U н (ВН) = │10 кВ │10 кВ │10 кВ │10 кВ │10 кВ │

│Схема питания п/ст │Радиал.сх │Радиал.сх │Радиал.сх │Радиал.сх │Радиал.сх │

│Число раб.смен │ 3│ 3│ 3│ 3│ 3│

│Длина питающ.линии │0.4 км │0.4 км │0.4 км │0.4 км │0.4 км │

│АО УРАЛЭНЕРГО │ │ │ │ │ │

│Коэффиц. К1 = │ 11│ 11│ 11│ 11│ 11│

│Коэффиц. К2 = │ 2│ 2│ 2│ 3│ 5│

│Расч.коэф. g = │ 0.48│ 0.48│ 0.48│ 0.43│ 0.41│

│Qт, квар = │ 352.30│ 443.22│ 1174.10│ 820.32│ 1575.12│

│Qнк1,квар = │ 105.42│ 14.50│ -716.38│ -362.60│ -1117.40│

│Qнк2,квар = │ -223.70│ -161.58│ -502.28│ -230.28│ -567.28│

│Сум. Qнк = │ 105.42│ 14.50│ 0.00│ 0.00│ 0.00│

│────────────────────│──────────│──────────│──────────│──────────│──────────│

│Pm в/в потреб., кВт │ 2809.17│ 2809.17│ 2809.17│ 2809.17│ 2809.17│

│Qm в/в потреб., кВар│ 2106.88│ 2106.88│ 2106.88│ 2106.88│ 2106.88│

│Pm (сум.), кВт │ 3571.72│ 3571.72│ 3571.72│ 3571.72│ 3571.72│

│Qm (сум.), квар │ 2564.60│ 2564.60│ 2564.60│ 2564.60│ 2564.60│

│Естественный tg = │0.72 │0.72 │0.72 │0.72 │0.72 │

│Челябэнерго k=│0.9 │0.9 │0.9 │0.9 │0.9 │

│Uв.пит.п/ст 110 кВ │ │ │ │ │ │

│Потреб: Промышленный│ │ │ │ │ │

│Базовый tg = │0.5 │0.5 │0.5 │0.5 │0.5 │

│ d max = │1.00 │1.00 │1.00 │1.00 │1.00 │

│Нормативный tg = │0.56 │0.56 │0.56 │0.56 │0.56 │

│Сум.реак.потери,квар│ 52.67│ 56.59│ 56.00│ 46.59│ 62.00│

│Факт.мощн.НБК,квар │ 150.00│ 0.00│ 0.00│ 0.00│ 0.00│

│Реак.нагр.на 6(10)кВ│ 360.39│ 514.31│ 513.72│ 504.31│ 519.72│

│Эконом.знач.Q квар= │ 1984.29│ 1984.29│ 1984.29│ 1984.29│ 1984.29│

│Сум.max (квар) ВБК=│ 482.98│ 636.90│ 636.31│ 626.90│ 642.31│

└────────────────────┴──────────┴──────────┴──────────┴──────────┴──────────┘

3.4 Технико-экономическое сравнение вариантов выбора трансформаторов

Технико-экономическое сравнение вариантов ведется по приведенным затратам

(3.7)

где - нормативный коэффициент эффективности капитальных вложений;

(3.8)

где - срок окупаемости, = 8 лет;

К - капитальные вложения в электросеть, тыс.руб.

Сп- стоимость потерь, тыс.руб.

Са - стоимость ежегодных амортизационных отчислений, тыс.руб.

Капитальные вложения в кабельную линию:

(3.9)

где - стоимость 1 км кабельной линии;

l - длина, км

Капитальные вложения в трансформаторы:

стоимость трансформатора (3.10)

где n - число трансформаторов.

Ежегодные амортизационные отчисления в кабельные линии:

(3.11)

где - коэффициент амортизационных отчислений.

(3.12)

Определим стоимость потерь электроэнергии:

(3.13)

где - потери электроэнергии, кВт ч;

- стоимость 1 кВт∙ ч потерь электроэнергии, =1,79 руб.

Потери энергии в кабельных линиях:

(3.14)

где - потери мощности в кабельных линиях

- время наибольших потерь, час.

Потери энергии в трансформаторах:

(3.15)

где n - число параллельно включенных трансформаторов ;

- потери холостого хода, кВт

- потери короткого замыкания, кВт

Результаты расчетов технико-экономического сравнения вариантов сведены в таблице 3.3.

Экономически целесообразный вариант выбираем по минимуму приведенных затрат и удельной плотности нагрузок цеха.

Т.к. в Канатном цехе преобладают потребители II категории, то применяем к установке двухтрансформаторные подстанции. Коэффициент загрузки трансформаторов = 0,7. Принимаем вариант для ВО КТП-630/6 с двумя трансформаторами типа

ТМЗ 630/6 (КТП1), для КО КТП-1600/6 с двумя трансформаторами типа ТМЗ 1600/6 (КТП2), для ОПМ КТП-1000/6 с двумя трансформаторами типа ТМЗ 1000/6 (КТП3).

Таблица 3.3 - Технико-экономические показатели вариантов

┌─────────────────────────────────────┬───────────────┬───────────────┬───────────────┬───────────────┬───────────────┐

│ Показатели │ Sт = 400 │ Sт = 630 │ Sт = 1000 │ Sт = 1600 │ Sт = 2500 │

├─────────────────────────────────────┼───────────────┼───────────────┼───────────────┼───────────────┼───────────────┤

│Pm (сум.), кВт │ 762.55 │ 762.55 │ 762.55 │ 762.55 │ 762.55 │

│Qm (сум.), квар │ 457.72 │ 457.72 │ 457.72 │ 457.72 │ 457.72 │

│Тип выбранного трансформатора │TMЗ-400/10-6 │TMЗ-630/10-6 │TMЗ-1000/10-6 │TMЗ-1600/10-6 │TMЗ-2500/10-6 │

│Количество тр-ров по варианту │ 3│ 2│ 2│ 1│ 1│

│delta Pх 1 тр-ра, потери ХХ, кВт │ 1.460│ 2.270│ 3.300│ 4.500│ 3.750│

│delta Pк 1 тр-ра, потери КЗ, кВт │ 5.500│ 8.500│ 12.200│ 18.000│ 24.000│

│Uк, напряжение КЗ, % │ 4.50│ 5.50│ 5.50│ 5.50│ 6.00│

│Iх, ток ХХ, % │ 2.10│ 2.00│ 2.80│ 2.60│ 0.80│

│Стоимость 1 трансформатора, руб. │ 93,600│ 123,600│ 160,200│ 201,600│ 327,000│

│Кз, факт.коэф.загрузки (с учетом ККУ)│ 0.685│ 0.706│ 0.445│ 0.556│ 0.356│

│Ки.п,кВт/квар,(к-т изменения потерь) │ 0.15│ 0.15│ 0.15│ 0.15│ 0.15│

│delta Pт, потери в 1 тр-ре, кВт │ 4.041│ 6.507│ 5.716│ 10.064│ 6.792│

│delta Pх',прив.потери ХХ в 1 тр., кВт│ 2.720│ 4.160│ 7.500│ 10.740│ 6.750│

│delta Pк',прив.потери КЗ в 1 тр., кВт│ 8.200│ 13.698│ 20.450│ 31.200│ 46.500│

│delta Pт',привед. потери в 1 тр., кВт│ 6.568│ 10.988│ 11.550│ 20.385│ 12.643│

│Сум.прив.потери в т-рах,delta Pт',кВт│ 19.703│ 21.975│ 23.099│ 20.385│ 12.643│

│Стоимость 1 кВт.ч потерь, руб. │ 0.9│ 0.9│ 0.9│ 0.9│ 0.9│

│Год.число часов исп. макс.нагр. Tmax │ 6000│ 6000│ 6000│ 6000│ 6000│

│Время наибольших потерь, Тп, час. │ 4592│ 4592│ 4592│ 4592│ 4592│

│delta Э,кВт.ч(Сум.потери энерг.в тр.)│ 77,371│ 88,559│ 140,697│ 138,370│ 86,190│

│─────────────────────────────────────│───────────────│───────────────│───────────────│───────────────│───────────────│

│Сум.стоимость потерь энергии, т.руб. │ 69.634│ 79.703│ 126.628│ 124.533│ 77.571│

│Сум.стоимость тр-ров, т.руб. │ 280.800│ 247.200│ 320.400│ 201.600│ 327.000│

│К-т отчислений,(Аморт.+Тек.рем), о.е.│0.073 │0.073 │0.073 │0.073 │0.073 │

│Стоимость ячеек КРУ,т.руб. │ 207.000│ 138.000│ 138.000│ 69.000│ 69.000│

│К-т отчислений,(Аморт.+Тек.рем), о.е.│0.073 │0.073 │0.073 │0.073 │0.073 │

│Стоимость НБК, т.руб. │ 64.800│ 0.000│ 0.000│ 0.000│ 0.000│

│Стоимость ВБК, т.руб. │ 0.000│ 0.000│ 0.000│ 0.000│ 0.000│

│К-т отчислений,(Аморт.+Тек.рем), о.е.│0.083 │0.083 │0.083 │0.083 │0.083 │

│Стоимость КЛ 6(10) кВ, т.руб. │ 57.960│ 38.640│ 42.240│ 25.320│ 33.120│

│К-т отчислений,(Аморт.+Тек.рем), о.е.│0.034 │0.034 │0.034 │0.034 │0.034 │

│Потери энергии в питающих КЛ, кВт.ч │ 7,297│ 12,818│ 8,201│ 8,194│ 4,312│

│Ст-ть потерь в питающих КЛ, т.руб. │ 6.567│ 11.536│ 7.381│ 7.374│ 3.881│

│Стоимость дополнит.оборуд., т.руб. │ 0.000│ 0.000│ 0.000│ 0.000│ 0.000│

│К-т отчислений,(Аморт.+Тек.рем), о.е.│0.000 │0.000 │0.000 │0.000 │0.000 │

│═════════════════════════════════════│═══════════════│═══════════════│═══════════════│═══════════════│═══════════════│

│Итого капитальных затрат, т.руб. │ 610.560│ 423.840│ 500.640│ 295.920│ 429.120│

│Ежегодные отчисления, т.руб. │ 42.958│ 29.433│ 34.899│ 20.615│ 30.034│

│Сум.ст-ть потерь в тр-рах и КЛ, т.руб│ 76.201│ 91.239│ 134.009│ 131.908│ 81.452│

│Приведенные затраты, т.руб. │ 192.426│ 171.533│ 228.985│ 188.033│ 162.981│

3.5 Выбор цеховых трансформаторов завода

Коэффициент загрузки трансформаторов зависит от категории электроснабжения и составляет:

потребители I категории Кз=0,6...0,7:

потребители II категории Кз=0,6...0,85;

потребители III категории Кз=0,9...0,95.

Питание маломощных цехов будем осуществлять непосредственно от ТП мощных цехов, выбор трансформаторов для завода с учетом компенсации реактивной мощности приведен в таблице 3.4.

На заводе будем использовать комплектные трансформаторные подстанции (КТП), расположение КТП приведено на рисунке 3.3.

Таблица 3.4 - Выбор числа и мощности цеховых трансформаторов завода

№ цеха	Sр,кВА	Sном.т , кВА	ηт	Кз	Тип трансформатора
1	11737,6	1600	10	0,73	ТСЗ-1600
3	3754	1600	4	0,59	ТСЗ-1600
5	889,38	630	2	0,7	ТСЗ-630
	2841,17	1600	2	0,7	ТСЗ-1600
	1308,38	1000	2	0,7	ТСЗ-1000
2,7	13820,2	1600	12	0,72	ТСЗ-1600
4,11,12	7997,7	1600	6	0,83	ТСЗ-1600
6,14	10077	1600	8	0,79	ТСЗ-1600
8,18,19	1999	1600	2	0,62	ТСЗ-1600
9,10,13	5372,4	1600	4	0,84	ТСЗ-1600
15,16,17	2454,3	1600	2	0,77	ТСЗ-1600
ИТОГО	62251,1	-	54	-	-

Рис. 3.3 Выбор цеховых трансформаторов завода

4. Выбор схемы электроснабжения

.1 Выбор схемы ГПП

Главная схема электрических соединений должна обеспечивать бесперебойное электроснабжение потребителей электроэнергий. Поэтому одно из основных требований к схеме - надёжность электроснабжения потребителей в нормальном, ремонтном и послеаварийном режимах в соответствии с их категориями.

При решении вопросов о выборе схемы, следует учитывать также следующие требования:

1. возможность эффективного регулирования напряжения;

2. экономически целесообразные уровни токов короткого замыкания на стороне низкого напряжения;

. техническая гибкость и ремонтопригодность;

. удобство эксплуатации и безопасность обслуживания;

. простота и наглядность схемы.

Согласно вышеперечисленным требованиям выбираем схему блок линия-трансформатор с выключателями и ремонтной перемычкой из разъединителей.

Использование выключателей со стороны высокого напряжения можно объяснить тем, что не следует использовать короткозамыкатели при подключении к ответственным магистральным линиям, а также в схемах электроснабжения крупных предприятий, где искусственное короткое замыкание вызывает расстройство технологического процесса.

4.2 Выбор схемы внутризаводской распределительной сети напряжением выше 1000 В

Внутризаводское распределение электроэнергии выполняют по радиальной, магистральной или смешанной схеме. Выбор схемы определяется категорией надежности потребителей электроэнергии, их территориальным размещением, особенностями режимов работы.

Радиальными схемами являются такие, в которых электроэнергия от источника питания передается непосредственно к приемному пункту. Радиальные схемы распределения электроэнергии применяются в тех случаях, когда пункты приёма расположены в различных направлениях от центра питания. Они могут быть двух- или одноступенчатыми. На небольших объектах и для питания крупных сосредоточенных потребителей используются одноступенчатые схемы. Двухступенчатые радиальные схемы с промежуточными РП выполняются для крупных и средних объектов с подразделениями, расположенными на большой территории. Радиальные схемы обладают большой гибкостью и удобствами эксплуатации, так как повреждение или ремонт одной линии отражается на работе только одного потребителя.

Двухступенчатые радиальные схемы с промежуточными РП применяют на больших и средних по мощности предприятиях для питания через РП крупных пунктов потребления электроэнергии, так как нецелесообразно загружать основной центр питания предприятия с дорогими ячейками РУ большим количеством мелких отходящих линий.

Магистральные схемы распределения энергии применяют в том случае, когда потребителей много и радиальные схемы не целесообразны.

Рисунок 4.1 - Генплан Калибровочного завода (Схема №1)

Рисунок 4.2 - Принципиальная однолинейная схема (вариант 1)

Рисунок 4.3 - Генплан Калибровочного завода (вариант 2)

Рисунок 4.4 - Принципиальная однолинейная схема (вариант 2)

Произведем выбор сечения и марки кабелей для обоих вариантов по длительно допустимому току, по экономической плотности тока и проверим его на потерю напряжения (допустимое отклонение напряжения ).

(4.1)

где и - активное и реактивное сопротивление кабеля, Ом;

- рабочий ток в кабеле, А;

- номинальное напряжение, В.

Выбор кабеля, прокладываемого от ГПП до ТП1

1. Выбор кабеля по нагреву:

, (4.2)

Намечаем кабель марки АПвВ с сечением 50 мм2 с.

2. Расчетное экономически целесообразное сечение кабеля (без учета аварийного режима):

(4.3)

где - - экономическая плотность тока, - для алюминия.

3. Проверка на потерю напряжения:

Данный кабель проходит по всем условиям, прокладываем его в кабельном коллекторе.

Аналогично проводится выбор сечения и марки кабеля для остальных участков ГПП-ТП.

Выбор кабеля, прокладываемого от РУ-1 до СД (2×500 кВт, цех №18)

. Выбор кабеля по нагреву:

(4.4)

где - -номинальная мощность двигателя, кВт;

-коэффициент полезного действия.

Намечаем кабель марки АПвВ с сечением 50 мм2 с .

. Расчетное экономически целесообразное сечение кабеля (без учета аварийного режима):

. Проверка на потерю напряжения:

Данный кабель проходит по всем условиям, прокладываем его от РУ-1 до СД в кабельном коллекторе.

Выбор кабеля, прокладываемого от ГПП до АД

. Выбор кабеля по нагреву:

(4.5)

где - -номинальная мощность двигателя, кВт;

Намечаем кабель марки АПвВ с сечением 50 мм2 с .

. Расчетное экономически целесообразное сечение кабеля (без учета аварийного режима):

. Проверка на потерю напряжения:

Данный кабель проходит по всем условиям, прокладываем его от ГПП до асинхронного двигателя в кабельном коллекторе.

Выбор кабеля, прокладываемого от ГПП до РП1

1. Выбор кабеля по нагреву:

(4.6)

Намечаем 6 кабелей марки АПвВ с сечением 120 мм2 с .

. Расчетное экономически целесообразное сечение кабеля (без учета аварий ного режима):

3. Проверка на потерю напряжения:

Данный кабель проходит по всем условиям, прокладываем его в кабельном коллекторе.

Далее производим аналогичные расчеты для остальных направлений и сводим их в таблицы 4.1 и 4.2.

Таблица 4.1 - Кабельный журнал для первого варианта прокладки кабелей

Расположение кабелей

АДлина,

мколичество,

Ом/

км,

Ом/

км,%Марка
ГПП-Т1	154,1	225			96,3		562		1		0,083		0,62		1,16		АПвВ 3х50
ГПП-Т2	154,1	225			96,3		562		1		0,083		0,62		1,16		АПвВ 3х50
ГПП-Т3	154,1	225			96,3		187		1		0,083		0,62		0,39		АПвВ 3х50
ГПП-Т4	154,1	225			96,3		187		1		0,083		0,62		0,39		АПвВ 3х50
ГПП-Т5	154,1	225			96,3		300		1		0,083		0,62		0,62		АПвВ 3х50
ГПП-Т6	154,1	225			96,3		300		1		0,083		0,62		0,62		АПвВ 3х50
ГПП-Т7	154,1	225			96,3		562		1		0,083		0,62		1,16		АПвВ 3х50
ГПП-Т8	154,1	225			96,3		562		1		0,083		0,62		1,16		АПвВ 3х50
ГПП-Т9	154,1	225			96,3		412		1		0,083		0,62		0,85		АПвВ 3х50
ГПП-Т10	154,1	225			96,3		412		1		0,083		0,62		0,85		АПвВ 3х50
ГПП-АД1-8	60,2	225			37,6		337		1		0,083		0,62		0,32		АПвВ 3х50
ГПП-АД1-4	75,9	225			47,4		487		1		0,083		0,62		0,66		АПвВ 3х50
ГПП-Т11	154,1	225			96,3		262		1		0,083		0,62		0,58		АПвВ 3х50
ГПП-Т12	154,1	225			96,3		262		1		0,083		0,62		0,58		АПвВ 3х50
ГПП-Т13	154,1	225			96,3		375		1		0,083		0,62		0,82		АПвВ 3х50
ГПП-Т14	154,1	225			96,3		375		1		0,083		0,62		0,82		АПвВ 3х50
ГПП-Т15	154,1	225			96,3		487		1		0,083		0,62		1,07		АПвВ 3х50
ГПП-Т16	154,1	225			96,3		487		1		0,083		0,62		1,07		АПвВ 3х50
ГПП-Т17	154,1	225			96,3		600		1		0,083		0,62		1,32		АПвВ 3х50
ГПП-Т18	154,1	225			96,3		600		1		0,083		0,62		1,32		АПвВ 3х50
ГПП-Т19	154,1	225			96,3		337		1		0,083		0,62		0,74		АПвВ 3х50
ГПП-Т20	154,1	225			96,3		337		1		0,083		0,62		0,74		АПвВ 3х50
ГПП-Т21	154,1	225			96,3		525		1		0,083		0,62		1,152		АПвВ 3х50
ГПП-Т22	154,1	225			96,3		525		1		0,083		0,62		1,152		АПвВ 3х50
ГПП-Т23	154,1	225			96,3		600		1		0,083		0,62		1,095		АПвВ 3х50
ГПП-Т24	154,1	225			96,3		600		1		0,083		0,62		1,095		АПвВ 3х50
ГПП-Т25	154,1	225			96,3		262		1		0,083		0,62		0,478		АПвВ 3х50
ГПП-Т26	154,1	225			96,3		262		1		0,083		0,62		0,478		АПвВ 3х50
ГПП-Т27	154,1	225			96,3		375		1		0,083		0,62		0,823		АПвВ 3х50
ГПП-Т28	154,1	225			96,3		375		1		0,083		0,62		0,823		АПвВ 3х50
ГПП-Т29	154,1	225			96,3		150		1		0,083		0,62		0,329		АПвВ 3х50
ГПП-Т30	154,1	225			96,3		150		1		0,083		0,62		0,329		АПвВ 3х50
ГПП-Т31	154,1	225			96,3		112		1		0,083		0,62		0,246		АПвВ 3х50
ГПП-Т32	154,1	225			96,3		112		1		0,083		0,62		АПвВ 3х50
ГПП - АД1-4	55,1	225			34,4		187		1		0,083		0,62		0,28		АПвВ 3х50
ГПП-Т39	154,1		225	96,3		487		1		0,083		0,62		1,01		АПвВ 3х50
ГПП-Т40	154,1		225	96,3		487		1		0,083		0,62		1,01		АПвВ 3х50
ГПП-Т41	154,1		225	96,3		300		1		0,083		0,62		0,622		АПвВ 3х50
ГПП-Т42	154,1		225	96,3		300		1		0,083		0,62		0,622		АПвВ 3х50
ГПП-Т43	154,1		225	96,3		187		1		0,083		0,62		0,388		АПвВ 3х50
ГПП-Т44	154,1		225	96,3		187		1		0,083		0,62		0,388		АПвВ 3х50
ГПП-Т45	154,1		225	96,3		150		1		0,083		0,62		0,311		АПвВ 3х50
ГПП-Т46	154,1		225	96,3		150		1		0,083		0,62		0,311		АПвВ 3х50
ГПП-Т47	154,1		225	96,3		525		1		0,083		0,62		1,088		АПвВ 3х50
ГПП-Т48	154,1		225	96,3		525		1		0,083		0,62		1,088		АПвВ 3х50
ГПП-Т49	154,1		225	96,3		562		1		0,083		0,62		1,165		АПвВ 3х50
ГПП-Т50	154,1		225	96,3		562		1		0,083		0,62		1,165		АПвВ 3х50
ГПП - РУ-1	348		390	217		525		6		0,166		0,153		1,02		АПвВ 3х120
РУ-1 - Т33	154,1		225	96,3		375		1		0,083		0,62		0,777		АПвВ 3х50
РУ-1 - Т34	154,1		225	96,3		375		1		0,083		0,62		0,777		АПвВ 3х50
РУ-1 - Т35	96,3		225	60,2		225		1		0,083		0,62		0,292		АПвВ 3х50
РУ-1 - Т36	96,3		225	60,2		225		1		0,083		0,62		0,292		АПвВ 3х50
РУ-1 - Т37	60,7		225	37,9		112		1		0,083		0,62		0,091		АПвВ 3х50
РУ-1 - Т38	60,7		225	37,9		112		1		0,083		0,62		0,091		АПвВ 3х50
РУ-1- АД1-7	75,9		225	47,4		114		1		0,083		0,62		0,19		АПвВ 3х50
РУ-1- СД1-2	60,3		225	37,7		375		1		0,083		0,62		0,41		АПвВ 3х50
РУ-1- АД1-4	55,1		225	34,4		75		1		0,083		0,62		0,11		АПвВ 3х50
РУ-1 - Т51	154,1		225	96,3		450		1		0,083		0,62		0,878		АПвВ 3х50
РУ-1 - Т52	154,1		225	96,3		450		1		0,083		0,62		0,878		АПвВ 3х50
РУ-1 - Т53	154,1		225	96,3		337		1		0,083		0,62		0,856		АПвВ 3х50
РУ-1 - Т54	154,1		225	96,3		337		1		0,083		0,62		0,856		АПвВ 3х50

Таблица 4.2- Кабельный журнал для второго варианта прокладки кабелей

Расположение кабелей

АДлина,

мколичество,

Ом/

км,

Ом/

км,%Марка
ГПП-Т1	154,1	225	96,3	562	1	0,083	0,62	1,16	АПвВ 3х50
ГПП-Т2	154,1	225	96,3	562	1	0,083	0,62	1,16	АПвВ 3х50
ГПП-Т3	154,1	225	96,3	187	1	0,083	0,62	0,39	АПвВ 3х50
ГПП-Т4	154,1	225	96,3	187	1	0,083	0,62	0,39	АПвВ 3х50
ГПП-Т5	154,1	225	96,3	300	1	0,083	0,62	0,62	АПвВ 3х50
ГПП-Т6	154,1	225	96,3	300	1	0,083	0,62	0,62	АПвВ 3х50
ГПП-Т7	154,1	225	96,3	562	1	0,083	0,62	1,16	АПвВ 3х50	154,1	225	96,3	562	1	0,083	0,62	1,16	АПвВ 3х50
ГПП-Т9	154,1	225	96,3	412	1	0,083	0,62	0,85	АПвВ 3х50
ГПП-Т10	154,1	225	96,3	412	1	0,083	0,62	0,85	АПвВ 3х50
ГПП-АД1-8	60,2	225	37,6	337	1	0,083	0,62	0,32	АПвВ 3х50
ГПП-АД1-4	75,9	225	47,4	487	1	0,083	0,62	0,66	АПвВ 3х50
ГПП-Т11	154,1	225	96,3	262	1	0,083	0,62	0,58	АПвВ 3х50
ГПП-Т12	154,1	225	96,3	262	1	0,083	0,62	0,58	АПвВ 3х50
ГПП-Т13	154,1	225	96,3	375	1	0,083	0,62	0,82	АПвВ 3х50
ГПП-Т14	154,1	225	96,3	375	1	0,083	0,62	0,82	АПвВ 3х50
ГПП-Т15	154,1	225	96,3	487	1	0,083	0,62	1,07	АПвВ 3х50
ГПП-Т16	154,1	225	96,3	487	1	0,083	0,62	1,07	АПвВ 3х50
ГПП-Т17	154,1	225	96,3	600	1	0,083	0,62	1,32	АПвВ 3х50
ГПП-Т18	154,1	225	96,3	600	1	0,083	0,62	1,32	АПвВ 3х50
ГПП-Т19	154,1	225	96,3	337	1	0,083	0,62	0,74	АПвВ 3х50
ГПП-Т20	154,1	225	96,3	337	1	0,083	0,62	0,74	АПвВ 3х50
ГПП-Т21	154,1	225	96,3	525	1	0,083	0,62	1,152	АПвВ 3х50
ГПП-Т22	154,1	225	96,3	525	1	0,083	0,62	1,152	АПвВ 3х50
ГПП-Т23	154,1	225	96,3	600	1	0,083	0,62	1,095	АПвВ 3х50
ГПП-Т24	154,1	225	96,3	600	1	0,083	0,62	1,095	АПвВ 3х50
ГПП-Т25	154,1	225	96,3	262	1	0,083	0,62	0,478	АПвВ 3х50
ГПП-Т26	154,1	225	96,3	262	1	0,083	0,62	0,478	АПвВ 3х50
ГПП - РУ-2	242	280	151	280	6	0,177	0,443	1,37	АПвВ 3х70
РУ-2 - Т27	154,1	225	96,3	112	1	0,083	0,62	0,246	АПвВ 3х50
РУ-2 - Т28	154,1	225	96,3	102	1	0,083	0,62	0,224	АПвВ 3х50
РУ-2 - Т29	154,1	225	96,3	70	1	0,083	0,62	0,154	АПвВ 3х50
РУ-2 - Т30	154,1	225	96,3	80	1	0,083	0,62	0,176	АПвВ 3х50
РУ-2 - Т31	154,1	225	96,3	262	1	0,083	0,62	0,575	АПвВ 3х50
РУ-2 - Т32	154,1	225	96,3	272	1	0,083	0,62	0,597	АПвВ 3х50
РУ-2- АД1-4	55,1	225	96,3	187	1	0,083	0,62	0,146	АПвВ 3х50
РУ-2 - Т47	154,1	225	96,3	460	1	0,083	0,62	0,954	АПвВ 3х50
РУ-2 - Т48	154,1	225	96,3	450	1	0,083	0,62	0,933	АПвВ 3х50
РУ-2 - Т49	154,1	225	96,3	525	1	0,083	0,62	1,088	АПвВ 3х50
РУ-2 - Т50	154,1	225	96,3	515	1	0,083	0,62	1,068	АПвВ 3х50
ГПП-Т39	154,1	225	96,3	487	1	0,083	0,62	1,01	АПвВ 3х50
ГПП-Т40	154,1	225	96,3	487	1	0,083	0,62	1,01	АПвВ 3х50
ГПП-Т41	225	96,3	300	1	0,083	0,62	0,622	АПвВ 3х50
ГПП-Т42	154,1	225	96,3	300	1	0,083	0,62	0,622	АПвВ 3х50
ГПП-Т43	154,1	225	96,3	187	1	0,083	0,62	0,388	АПвВ 3х50
ГПП-Т44	154,1	225	96,3	187	1	0,083	0,62	0,388	АПвВ 3х50
ГПП-Т45	154,1	225	96,3	150	1	0,083	0,62	0,311	АПвВ 3х50
ГПП-Т46	154,1	225	96,3	150	1	0,083	0,62	0,311	АПвВ 3х50
ГПП - РУ-1	348	390	217	525	6	0,166	0,153	1,02	АПвВ 3х120
РУ-1 - Т33	154,1	225	96,3	375	1	0,083	0,62	0,777	АПвВ 3х50
РУ-1 - Т34	154,1	225	96,3	375	1	0,083	0,62	0,777	АПвВ 3х50
РУ-1 - Т35	96,3	225	60,2	225	1	0,083	0,62	0,292	АПвВ 3х50
РУ-1 - Т36	96,3	225	60,2	225	1	0,083	0,62	0,292	АПвВ 3х50
РУ-1 - Т37	60,7	225	37,9	112	1	0,083	0,62	0,091	АПвВ 3х50
РУ-1 - Т38	60,7	225	37,9	112	1	0,083	0,62	0,091	АПвВ 3х50
РУ-1- АД1-7	75,9	225	47,4	114	1	0,083	0,62	0,19	АПвВ 3х50
РУ-1- СД1-2	60,3	225	37,7	375	1	0,083	0,62	0,41	АПвВ 3х50
РУ-1- АД1-4	55,1	225	34,4	75	1	0,083	0,62	0,11	АПвВ 3х50
РУ-1 - Т51	154,1	225	96,3	450	1	0,083	0,62	0,878	АПвВ 3х50
РУ-1 - Т52	154,1	225	96,3	450	1	0,083	0,62	0,878	АПвВ 3х50
РУ-1 - Т53	154,1	225	96,3	337	1	0,083	0,62	0,856	АПвВ 3х50
РУ-1 - Т54	154,1	225	96,3	337	1	0,083	0,62	0,856	АПвВ 3х50

4.3 Технико-экономическое сравнение вариантов схемы электроснабжения 6 кВ

Технико-экономический расчет выполняется для выбора наиболее рациональной схемы электроснабжения цехов.

В технико-экономических расчетах используют укрупненные показатели стоимости элементов системы электроснабжения.

При рассмотрении выбранных вариантов принимаем вариант с минимумом приведенных затрат:

, тыс.руб./год (4.7)

где: рн - нормативный коэффициент, рн = 0,12;

K∑ - единовременные капитальные вложения, тыс. руб.;

∑Cп - стоимость потерь электроэнергии, тыс. руб.;

∑CА - Отчисления на амортизацию, тыс. руб.

В свою очередь составляющие приведенных затрат определяются как:

K∑= К∙n, тыс. руб.

где: К - стоимости: одной ячейки, 1км кабеля, тыс. руб.;

n - количество ячеек, длина кабельной линии, шт, км;

, тыс.руб (4.8)

где: Iр - расчетный ток в линии, А;

rо - активное сопротивление 1км линии, Ом/км;

ℓл - длина линии, км;

nл - число линий;

Тм - время наибольших потерь, Т = 4591 ч/год (для 3-х сменного графика работы)

Cо - стоимость 1 кВт∙ч потерь , Со = 1,78 руб.

, тыс.руб. (4.9)

где: ра - коэффициент амортизации.

Технико-экономические расчеты представлены в таблицах 4.3 и 4.4.

Приведенные затраты второго варианта получились меньше чем первого на 3,3 % , т.е принимаем вариант № 2 (радиальная схема с двумя РУ) - рисунок 4.4.

Таблица 4.3 - Технико-экономический расчет схемы №1

Элемент системы	∑K. тыс. руб.					∑Ca. тыс. руб.
	К, тыс.руб.		n, шт/км	∑K, тыс. руб.		Ра		∑Ca, тыс. руб.
РУ-6 кВ
Ячейки с выключ. ВВЭ-М	350		62	21700		0,064		1388,8
Ячейки секционных выключателей	420		2	840		0,064		53,76
Ячейки ТН	280		4	1120		0,064		71,68
ИТОГО:	-		68	23660		-		1514,24
Кабельные линии электропередач (КЛЭП)
Элемент системы		∑K, тыс. руб.					∑Са, тыс. руб.		∑Сп, тыс. руб.
		К, тыс.руб.	длина, км	n, шт.	∑К, тыс. руб.		Ра	Са, тыс. руб.	Ip, А	Ro	Сп, тыс. руб.
ГПП-Т1		185,3	0,562	1	104,14		0,03	3,12	154,1	0,62	202,85
ГПП-Т2		185,3	0,562	1	104,14		0,03	3,12	154,1	0,62	202,85
ГПП-Т3		185,3	0,187	1	34,65		0,03	1,04	154,1	0,62	67,5
ГПП-Т4		185,3	0,187	1	34,65		0,03	1,04	154,1	0,62	67,5
ГПП-Т5		185,3	0,300	1	55,59		0,03	1,67	154,1	0,62	108,28
ГПП-Т6		185,3	0,300	1	55,59		0,03	1,67	154,1	0,62	108,28
ГПП-Т7		185,3	0,562	1	104,14		0,03	3,12	154,1	0,62	202,85
ГПП-Т8		185,3	0,562	1	104,14		0,03	3,12	154,1	0,62	202,85	185,3	0,412	1	76,34	0,03	2,29	154,1	0,62	148,71
ГПП-Т10		185,3	0,412	1	76,34		0,03	2,29	154,1	0,62	148,71
ГПП-АД1-8		185,3	0,337	1	62,45		0,03	1,87	60,2	0,62	18,56
ГПП-АД1-4		185,3	0,487	1	90,24		0,03	2,71	75,9	0,62	42,64
ГПП-Т11		185,3	0,262	1	48,55		0,03	1,46	154,1	0,62	94,57
ГПП-Т12		185,3	0,262	1	48,55		0,03	1,46	154,1	0,62	94,57
ГПП-Т13		185,3	0,375	1	69,49		0,03	2,08	154,1	0,62	135,36
ГПП-Т14		185,3	0,375	1	69,49		0,03	2,08	154,1	0,62	135,36
ГПП-Т15		185,3	0,487	1	90,24		0,03	2,71	154,1	0,62	175,78
ГПП-Т16		185,3	0,487	1	90,24		0,03	2,71	154,1	0,62	175,78
ГПП-Т17		185,3	0,600	1	111,18		0,03	3,34	154,1	0,62	216,57
ГПП-Т18		185,3	0,600	1	111,18		0,03	3,34	154,1	0,62	216,57
ГПП-Т19		185,3	0,337	1	62,45		0,03	1,87	154,1	0,62	121,64
ГПП-Т20		185,3	0,337	1	62,45		0,03	1,87	154,1	0,62	121,64
ГПП-Т21		185,3	0,525	1	97,28		0,03	2,92	154,1	0,62	189,5
ГПП-Т22		185,3	0,525	1	97,28		0,03	2,92	154,1	0,62	189,5
ГПП-Т23		185,3	0,600	1	111,18		0,03	3,34	154,1	0,62	216,57
ГПП-Т24		185,3	0,600	1	111,18		0,03	3,34	154,1	0,62	216,57
ГПП-Т25		185,3	0,262	1	48,55		0,03	1,46	154,1	0,62	94,57
ГПП-Т26		185,3	0,262	1	48,55		0,03	1,46	154,1	0,62	94,57
ГПП-Т27		185,3	0,375	1	69,49		0,03	2,08	154,1	0,62	135,36
ГПП-Т28		185,3	0,375	1	69,49		0,03	2,08	154,1	0,62	135,36
ГПП-Т29		185,3	0,150	1	27,80		0,03	0,83	154,1	0,62	54,14
ГПП-Т30		185,3	0,150	1	27,80		0,03	0,83	154,1	0,62	54,14
ГПП-Т31		185,3	0,112	1	20,75		0,03	0,62	154,1	0,62	40,43
ГПП-Т32		185,3	0,112	1	20,75		0,03	0,62	154,1	0,62	40,43
ГПП - АД1-4		185,3	0,187	1	34,65		0,03	1,04	55,1	0,62	8,63
ГПП-Т39		185,3	0,487	1	90,24		0,03	2,71	154,1	0,62	175,78
ГПП-Т40		185,3	0,487	1	90,24		0,03	2,71	154,1	0,62	175,78
ГПП-Т41		185,3	0,300	1	55,59		0,03	1,67	154,1	0,62	108,28
ГПП-Т42		185,3	0,300	1	55,59		0,03	1,67	154,1	0,62	108,28
ГПП-Т43		185,3	0,187	1	34,65		0,03	1,04	154,1	0,62	67,5
ГПП-Т44		185,3	0,187	1	34,65		0,03	1,04	154,1	0,62	67,5
ГПП-Т45		185,3	0,150	1	27,80		0,03	0,83	154,1	0,62	54,14
ГПП-Т46		185,3	0,150	1	27,80		0,03	0,83	154,1	0,62	54,14
ГПП-Т47		0,525	1	97,28		0,03	2,92	154,1	0,62	189,5
ГПП-Т48		185,3	0,525	1	97,28		0,03	2,92	154,1	0,62	189,5
ГПП-Т49		185,3	0,562	1	104,14		0,03	3,12	154,1	0,62	202,85
ГПП-Т50		185,3	0,562	1	104,14		0,03	3,12	154,1	0,62	202,85
ГПП - РУ-1		343,2	0,525	6	1081,08		0,03	32,43	348	0,153	39,75
РУ-1 - Т33		185,3	0,375	1	69,49		0,03	2,08	154,1	0,62	135,36
РУ-1 - Т34		185,3	0,375	1	69,49		0,03	2,08	154,1	0,62	135,36
РУ-1 - Т35		185,3	0,225	1	41,69		0,03	1,25	96,3	0,62	31,72
РУ-1 - Т36		185,3	0,225	1	41,69		0,03	1,25	96,3	0,62	31,72
РУ-1 - Т37		185,3	0,112	1	20,75		0,03	0,62	60,7	0,62	6,27
РУ-1 - Т38		185,3	0,112	1	20,75		0,03	0,62	60,7	0,62	6,27
РУ-1- АД1-7		185,3	0,114	1	21,12		0,03	0,63	75,9	0,62	9,98
РУ-1- СД1-2		185,3	0,375	1	69,49		0,03	2,08	60,3	0,62	20,73
РУ-1- АД1-4		185,3	0,75	1	138,98		0,03	4,17	55,1	0,62	34,61
РУ-1 - Т51		185,3	0,450	1	83,39		0,03	2,50	154,1	0,62	162,43
РУ-1 - Т52		185,3	0,450	1	83,39		0,03	2,50	154,1	0,62	162,43
РУ-1 - Т53		185,3	0,337	1	62,45		0,03	1,87	154,1	0,62	121,64
РУ-1 - Т54		185,3	0,337	1	62,45		0,03	1,87	154,1	0,62	121,64
Итого по КЛЭП, тыс.руб.		5136,56		154,1				7095,2
Итого по варианту, тыс.руб.					28796,6			1668,34			7095,2
Приведенные затраты, тыс.руб.					12219,13

Таблица 4.4 - Технико-экономический расчет схемы №2

Элемент системы	∑K. тыс. руб.					∑Ca. тыс. руб.
	К, тыс.руб.	n, шт/км	∑K, тыс. руб.		Ра			∑Ca, тыс. руб.
РУ-6 кВ
Ячейки с выключ. ВВЭ-М	350	50	17500		0,064			1120
Ячейки секционных выключателей	420	2	840		0,064			53,76
Ячейки ТН	280	4	1120		0,064			71,68
ИТОГО:	-	56	19460		-			1245,4
Кабельные линии электропередач (КЛЭП)
Элемент системы	∑K, тыс. руб.						∑Са, тыс. руб.		∑Сп, тыс. руб.
	К, тыс.руб.	длина, км	n, шт.	∑К, тыс. руб.			Ра	Са, тыс. руб.	Ip, А		Ro	Сп, тыс. руб.
ГПП-Т1	185,3	0,562	1	104,14			0,03	3,12	154,1		0,62	202,85
ГПП-Т2	185,3	0,562	1	104,14			0,03	3,12	154,1		0,62	202,85
ГПП-Т3	185,3	0,187	1	34,65			0,03	1,0	154,1		0,62	67,5
ГПП-Т4	185,3	0,187	1	34,65			0,03	1,04	154,1		0,62	67,5
ГПП-Т5	185,3	0,300	1	55,59			0,03	1,67	154,1		0,62	108,28
ГПП-Т6	185,3	0,300	1	55,59			0,03	1,67	154,1		0,62	108,28
ГПП-Т7	185,3	0,562	1	104,14			0,03	3,12	154,1		0,62	202,85
ГПП-Т8	185,3	0,562	1	104,14			0,03	3,12	154,1		0,62	202,85
ГПП-Т9	185,3	0,412	1	76,34			0,03	2,29	154,1		0,62	148,71
ГПП-Т10	185,3	0,412	1	76,34			0,03	2,29	154,1		0,62	148,71
ГПП-АД1-8	185,3	0,337	1	62,45			0,03	1,87	60,2		0,62	18,56
ГПП-АД1-4	185,3	0,487	1	0,03	2,71	75,9		0,62	42,64
ГПП-Т11	185,3	0,262	1	48,55			0,03	1,46	154,1		0,62	94,57
ГПП-Т12	185,3	0,262	1	48,55			0,03	1,46	154,1		0,62	94,57
ГПП-Т13	185,3	0,375	1	69,49			0,03	2,08	154,1		0,62	135,36
ГПП-Т14	185,3	0,375	1	69,49			0,03	2,08	154,1		0,62	135,36
ГПП-Т15	185,3	0,487	1	90,24			0,03	2,71	154,1		0,62	175,78
ГПП-Т16	185,3	0,487	1	90,24			0,03	2,71	154,1		0,62	175,78
ГПП-Т17	185,3	0,600	1	111,18			0,03	3,34	154,1		0,62	216,57
ГПП-Т18	185,3	0,600	1	111,18			0,03	3,34	154,1		0,62	216,57
ГПП-Т19	185,3	0,337	1	62,45			0,03	1,87	154,1		0,62	121,64
ГПП-Т20	185,3	0,337	1	62,451			0,03	1,87	154,1		0,62	121,64
ГПП-Т21	185,3	0,525	1	97,28			0,03	2,92	154,1		0,62	189,5
ГПП-Т22	185,3	0,525	1	97,28			0,03	2,92	154,1		0,62	189,5
ГПП-Т23	185,3	0,600	1	111,18			0,03	3,34	154,1		0,62	216,57
ГПП-Т24	185,3	0,600	1	111,18			0,03	3,34	154,1		0,62	216,57
ГПП-Т25	185,3	0,262	1	48,55			0,03	1,46	154,1		0,62	94,57
ГПП-Т26	185,3	0,262	1	48,55			0,03	1,46	154,1		0,62	94,57
ГПП - РУ-2	212,6	0,280	6	357,17			0,03	10,72	242		0,443	29,68
РУ-2 - Т27	185,3	0,112	1	20,75			0,03	0,62	154,1		0,62	40,43
РУ-2 - Т28	185,3	0,102	1	18,9			0,03	0,57	154,1		0,62	36,82
РУ-2 - Т29	185,3	0,70	1	129,71			0,03	3,89	154,1		0,62	252,66
РУ-2 - Т30	185,3	0,80	1	148,24			0,03	4,45	154,1		0,62	288,76
РУ-2 - Т31	185,3	0,262	1	48,55			0,03	1,46	154,1		0,62	94,57
РУ-2 - Т32	185,3	0,272	1	50,4			0,03	1,51	154,1		0,62	98,18
РУ-2- АД1-4	185,3	0,187	1	34,65			0,03	1,04	55,1		0,62	8,63
РУ-2 - Т47	185,3	0,460	1	85,24			0,03	2,56	154,1		0,62	166,04
РУ-2 - Т48	185,3	0,450	1	83,39			0,03	2,5	154,1		0,62	162,43
РУ-2 - Т49	185,3	0,525	1	97,28			0,03	2,92	154,1		0,62	189,5
РУ-2 - Т50	185,3	0,515	1	95,43			0,03	2,86	154,1		0,62	185,89
ГПП-Т39	185,3	0,487	1	90,24			0,03	2,71	154,1		0,62	175,78
ГПП-Т40	185,3	0,487	1	90,24			0,03	2,71	154,1		0,62	175,78
ГПП-Т41	185,3	0,300	1	55,59			0,03	1,67	154,1		0,62	108,28
ГПП-Т42	185,3	0,300	1	55,59			0,03	1,67	154,1		0,62	108,28
ГПП-Т43	185,3	0,187	1	34,65			0,03	1,04	154,1		0,62	67,5
ГПП-Т44	185,3	0,187	1	34,65			0,03	1,04	154,1		0,62	67,5
ГПП-Т45	185,3	0,150	1	27,8			0,83	154,1		0,62	54,14
ГПП-Т46	185,3	0,150	1	27,8			0,03	0,83	154,1		0,62	54,14
ГПП - РУ-1	343,2	0,525	6	1081,08			0,03	32,43	348		0,153	39,75
РУ-1 - Т33	185,3	0,375	1	69,49			0,03	2,08	154,1		0,62	135,36
РУ-1 - Т34	185,3	0,375	1	69,49			0,03	2,08	154,1		0,62	135,36
РУ-1 - Т35	185,3	0,225	1	41,69			0,03	1,25	96,3		0,62	31,73
РУ-1 - Т36	185,3	0,225	1	41,69			0,03	1,25	96,3		0,62	31,73
РУ-1 - Т37	185,3	0,112	1	20,75			0,03	0,62	60,7		0,62	6,27
РУ-1 - Т38	185,3	0,112	1	20,75			0,03	0,62	60,7		0,62	6,27
РУ-1- АД1-7	185,3	0,114	1	21,12			0,03	0,63	75,9		0,62	9,98
РУ-1- СД1-2	185,3	0,375	1	69,49			0,03	2,08	60,3		0,62	20,73
РУ-1- АД1-4	185,3	0,75	1	138,98			0,03	4,17	55,1		0,62	34,61
РУ-1 - Т51	185,3	0,450	1	83,39			0,03	2,5	154,1		0,62	162,43
РУ-1 - Т52	185,3	0,450	1	83,39			0,03	2,5	154,1		0,62	162,43
РУ-1 - Т53	185,3	0,337	1	62,45			0,03	1,87	154,1		0,62	121,64
РУ-1 - Т54	185,3	0,337	1	62,45			0,03	1,87	154,1		0,62	121,64
Итого по КЛЭП, тыс.руб.				5632,73				168,98				7395,58
Итого по варианту, тыс.руб.				25092,7				1414,4				7395,58
Приведенные затраты, тыс.руб.				11821,1

4.4 Выбор схемы электроснабжения, сечений и марок кабельных линий, расчёт нагрузок калибровочного цеха . Кабельный журнал

Для установки в калибровочном цехе было выбрано (см. пункт 3.3) по два трансформатора мощностью 630 кВА, 1000 кВА и 1600 кВА.

Цеховые сети распределения энергии должны:

· обеспечивать необходимую надежность электроснабжения приемников электроэнергии в зависимости от их категории;

· быть удобными и безопасными в эксплуатации;

· иметь оптимальные технико-экономические показатели (минимум приведенных затрат);

· иметь конструктивное исполнение, обеспечивающее применение индустриальных и скоростных методов монтажа.

В ряде случаев в крупных цехах с трансформаторами мощностью 1600 и 2500 кВА и рассредоточенными нагрузками применяют магистральные схемы с несколькими магистралями, питающимися от одного трансформатора. Распределительные магистрали предназначены для питания приемников малой и средней мощности, равномерно распределенных вдоль линий магистрали. Такие схемы выполняют с помощью комплектных распределительных шинопроводов серии ШМА.

Поскольку канатный цех характеризуется наличием групп электроприемников равномерно распределенных по площади цеха (т.е. по его трем отделениям), то для питания электроприемников 0,4 кВ будем использовать магистральную схему электроснабжения. Станки технологических линий будем питать непосредственно от магистральных шинопроводов. Маломощные приемники электроэнергии (привода ворот, тепловые завесы) получают питание от силовых пунктов (РП), которые в свою очередь присоединены к ШМА.

Комплектные шинопроводы имеют высокую монтажную готовность, что позволяет свести монтаж цеховой электрической сети к сборке отдельных линий из элементов шинопровода - секций. Секции обычно представляют собой три или четыре шины, которые заключены в оболочку и скреплены самой оболочкой либо специальными изоляторами.

В комплект шинопроводов входят коробки с защитой и коммутационно-защитной аппаратурой и с контактами для присоединения отходящего кабеля. В данном случае используем коробки, обеспечивающие глухое присоединение отходящего кабеля, распределительных шинопроводов для питания распределительных пунктов. Шинопроводы в собранном виде устанавливают на специальных опорных конструкциях.

За ток нагрузки ШМА принимаем расчетный ток трансформатора, к которому присоединен этот шинопровод. Данные по шинопроводовам сведены в таблицу 4.7. Для приёма и распределения электроэнергии к группам электроприёмников применяем силовые распределительные пункты (РП).

Нагрузка по РП, ШМА и трансформаторам сведена в таблицу 4.5.

Прокладку кабельных линий от РП, по территории цехов, произведем в кабельных каналах. Кабельные каналы выполняются из унифицированных железобетонных лотковых каналов с перекрытиями из унифицированных железобетонных стеновых плит. Способ прокладки кабелей в каналах позволяет обеспечить осмотры и ремонты кабельных линий в процессе эксплуатации. Кроме того, при прокладке кабелей в каналах обеспечивается надежная защита от механических повреждений.

Принимаем марку прокладываемых кабелей типа АВВГ. Данные по кабелям сведены в таблицу 4.6.

На закрытом распределительном устройстве в обоих вариантах используются двухрядные ячейки КРУ типа КМ-1, предусматривающие двухстороннее обслуживание, с выключателями типа ВБЭ-10-31,5/3150 УХЛ2.

Рисунок 4.5 - Принципиальная однолинейная схема

Таблица 4.5 - Расчетные электрические нагрузки канатного цеха №1

┌──┬───────────────────┬───┬──────┬───────┬────┬────┬────────┬────────┬──────┬────┬────────┬───────┬────────┬──────────┐

│N │ Наименование │Кол│Pн,кВт│ P сум,│ Ки │Cos │ Ки*Pн, │Ки*Pн*tg│ N │ К р│ Р max, │ Q max,│ S max, │ I рас, А │

│ │ │ │ │ кВт │ │ f │ кВт │ квар │ эфф │ │ кВт │ квар │ кВА │ │

├──┼───────────────────┼───┼──────┼───────┼────┼────┼────────┼────────┼──────┼────┼────────┼───────┼────────┼──────────┤

│ 1│Волочильный стан ср│ 1│120.00│ 120.00│0.45│0.87│ 54.00│ 30.60│ │1.80│ 97.20│ 33.66│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ5.1 │ 1│ │ 120.00│0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 33.66│ 102.86│ 156.28│

│ │с T=2.5ч ШУ5.1 │ │ │ │0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 55.08│ 111.72│ 169.74│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ 2│Волочильный стан ср│ 1│120.00│ 120.00│0.45│0.87│ 54.00│ 30.60│ │1.80│ 97.20│ 33.66│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ5.2 │ 1│ │ 120.00│0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 33.66│ 102.86│ 156.28│

│ │с T=2.5ч ШУ5.2 │ │ │ │0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 55.08│ 111.72│ 169.74│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ 3│Волочильный стан ср│ 1│120.00│ 120.00│0.45│0.87│ 54.00│ 30.60│ │1.80│ 97.20│ 33.66│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ5.3 │ 1│ │ 120.00│0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 33.66│ 102.86│ 156.28│

│ │с T=2.5ч ШУ5.3 │ │ │ │0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 55.08│ 111.72│ 169.74│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ 4│Волочильный стан ср│ 1│120.00│ 120.00│0.45│0.87│ 54.00│ 30.60│ │1.80│ 97.20│ 33.66│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ5.4 │ 1│ │ 120.00│0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 33.66│ 102.86│ 156.28│

│ │с T=2.5ч ШУ5.4 │ │ │ │0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 55.08│ 111.72│ 169.74│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ 5│Волочильный стан ср│ 1│120.00│ 120.00│0.45│0.87│ 54.00│ 30.60│ │1.80│ 97.20│ 33.66│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ5.5 │ 1│ │ 120.00│0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 33.66│ 102.86│ 156.28│

│ │с T=2.5ч ШУ5.5 │ │ │ │0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 55.08│ 111.72│ 169.74│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ 6│Волочильный стан ср│ 1│120.00│ 120.00│0.45│0.87│ 54.00│ 30.60│ │1.80│ 97.20│ 33.66│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ5.6 │ 1│ │ 120.00│0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 33.66│ 102.86│ 156.28│

│ │с T=2.5ч ШУ5.6 │ │ │ │0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 55.08│ 111.72│ 169.74│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ 7│Волочильный стан ср│ 1│120.00│ 120.00│0.45│0.87│ 54.00│ 30.60│ │1.80│ 97.20│ 33.66│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ5.7 │ 1│ │ 120.00│0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 33.66│ 102.86│ 156.28│

│ │с T=2.5ч ШУ5.7 │ │ │ │0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 55.08│ 111.72│ 169.74│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ 8│Волочильный стан ср│ 1│120.00│ 120.00│0.45│0.87│ 54.00│ 30.60│ │1.80│ 97.20│ 33.66│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ5.8 │ 1│ │ 120.00│0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 33.66│ 102.86│ 156.28│

│ │с T=2.5ч ШУ5.8 │ │ │ │0.45│0.87│ 54.00│ 30.60│ 1.00│1.80│ 97.20│ 55.08│ 111.72│ 169.74│

│ │Итого по М1 │ 8│ │ 960.00│0.45│0.87│ 432.00│ 244.80│ 8.00│1.09│ 470.88│ 269.28│ 542.44│ 824.15│

│ │с T=2.5ч М1 │ │ │ │0.45│0.87│ 432.00│ 244.80│ 8.00│0.93│ 401.76│ 227.66│ 461.78│ 701.60│

│ │Итого по Т1 │ 8│ │ 960.00│0.45│0.87│ 432.00│ 244.80│ 8.00│1.09│ 470.88│ 269.28│ 542.44│ 824.15│

│ │с T=2.5ч Т1 │ │ │ │0.45│0.87│ 432.00│ 244.80│ 8.00│0.93│ 401.76│ 227.66│ 461.78│ 701.60│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ 9│Маслостанция │ 1│ 28.00│ 28.00│0.65│0.75│ 18.20│ 16.05│ │ │ │ │ │ │

│10│Привод ворот │ 1│ 3.00│ 3.00│0.20│0.70│ 0.60│ 0.61│ │ │ │ │ │ │

│11│Сварочный трансформ│ 1│ 30.00│ 30.00│0.30│0.40│ 9.00│ 20.62│ │ │ │ │ │ │

│12│Тепловая завеса │ 1│ 10.00│ 10.00│0.65│0.80│ 6.50│ 4.87│ │1.24│ 8.06│ 5.36│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по РП1 │ 4│ │ 71.00│0.48│0.63│ 34.30│ 42.15│ 2.00│1.68│ 57.62│ 46.37│ 73.96│ 112.37│

│ │с T=2.5ч РП1 │ │ │ │0.48│0.63│ 34.30│ 42.15│ 2.00│1.30│ 44.59│ 54.80│ 70.65│ 107.34│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│13│Привод ворот │ 1│ 3.00│ 3.00│0.20│0.70│ 0.60│ 0.61│ │ │ │ │ │ │

│14│Сварочный трансформ│ 1│ 30.00│ 30.00│0.30│0.40│ 9.00│ 20.62│ │ │ │ │ │ │

│15│Тепловая завеса │ 1│ 10.00│ 10.00│0.65│0.80│ 6.50│ 4.87│ │ │ │ │ │ │

│16│Щит автоматики │ 1│ 24.00│ 24.00│0.60│0.80│ 14.40│ 10.80│ │1.33│ 19.15│ 11.88│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по РП2 │ 4│ │ 67.00│0.46│0.64│ 30.50│ 36.90│ 2.00│1.75│ 53.38│ 40.59│ 67.06│ 101.89│

│ │с T=2.5ч РП2 │ │ │ │0.46│0.64│ 30.50│ 36.90│ 2.00│1.35│ 41.18│ 49.82│ 64.64│ 98.21│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│17│Кран 20/7.5:всп.под│ 2│ 22.00│ 44.00│0.10│0.60│ 4.40│ 5.87│ │ │ │ │ │ │

│18│Кран 20/7.5:гл.подъ│ 2│ 30.00│ 60.00│0.10│0.60│ 6.00│ 8.00│ │ │ │ │ │ │

│19│Кран 20/7.5:мост │ 4│ 7.50│ 30.00│0.10│0.60│ 3.00│ 4.00│ │ │ │ │ │ │

│20│Кран 20/7.5:тележка│ 2│ 5.00│ 10.00│0.10│0.60│ 1.00│ 1.33│ │8.00│ 8.00│ 1.46│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по РП3 │ 10│ │ 144.00│0.10│0.60│ 14.40│ 19.20│ 6.00│2.64│ 38.02│ 21.12│ 43.49│ 66.08│

│ │с T=2.5ч РП3 │ │ │ │0.10│0.60│ 14.40│ 19.20│ 6.00│1.20│ 17.28│ 23.04│ 28.80│ 43.76│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│21│Волочильный стан т.│ 1│ 80.00│ 80.00│0.45│0.87│ 36.00│ 20.40│ │1.80│ 64.80│ 22.44│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ6.1 │ 1│ │ 80.00│0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 22.44│ 68.58│ 104.20│

│ │с T=2.5ч ШУ6.1 │ │ │ │0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 36.72│ 74.48│ 113.16│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│22│Волочильный стан т.│ 1│ 80.00│ 80.00│0.45│0.87│ 36.00│ 20.40│ │1.80│ 64.80│ 22.44│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ6.2 │ 1│ │ 80.00│0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 22.44│ 68.58│ 104.20│

│ │с T=2.5ч ШУ6.2 │ │ │ │0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 36.72│ 74.48│ 113.16│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│23│Волочильный стан т.│ 1│ 80.00│ 80.00│0.45│0.87│ 36.00│ 20.40│ │1.80│ 64.80│ 22.44│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ6.3 │ 1│ │ 80.00│0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 22.44│ 68.58│ 104.20│

│ │с T=2.5ч ШУ6.3 │ │ │ │0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 36.72│ 74.48│ 113.16│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│24│Волочильный стан т.│ 1│ 80.00│ 80.00│0.45│0.87│ 36.00│ 20.40│ │1.80│ 64.80│ 22.44│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ6.4 │ 1│ │ 80.00│0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 22.44│ 68.58│ 104.20│

│ │с T=2.5ч ШУ6.4 │ │ │ │0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 36.72│ 74.48│ 113.16│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│25│Волочильный стан т.│ 1│ 80.00│ 80.00│0.45│0.87│ 36.00│ 20.40│ │1.80│ 64.80│ 22.44│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ6.5 │ 1│ │ 80.00│0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 22.44│ 68.58│ 104.20│

│ │с T=2.5ч ШУ6.5 │ │ │ │0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 36.72│ 74.48│ 113.16│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│26│Волочильный стан т.│ 1│ 80.00│ 80.00│0.45│0.87│ 36.00│ 20.40│ │1.80│ 64.80│ 22.44│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ6.6 │ 1│ │ 80.00│0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 22.44│ 68.58│ 104.20│

│ │с T=2.5ч ШУ6.6 │ │ │ │0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 36.72│ 74.48│ 113.16│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│27│Волочильный стан т.│ 1│ 80.00│ 80.00│0.45│0.87│ 36.00│ 20.40│ │1.80│ 64.80│ 22.44│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ6.7 │ 1│ │ 80.00│0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 22.44│ 68.58│ 104.20│

│ │с T=2.5ч ШУ6.7 │ │ │ │0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 36.72│ 74.48│ 113.16│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│28│Волочильный стан т.│ 1│ 80.00│ 80.00│0.45│0.87│ 36.00│ 20.40│ │1.80│ 64.80│ 22.44│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ6.8 │ 1│ │ 80.00│0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 22.44│ 68.58│ 104.20│

│ │с T=2.5ч ШУ6.8 │ │ │ │0.45│0.87│ 36.00│ 20.40│ 1.00│1.80│ 64.80│ 36.72│ 74.48│ 113.16│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│29│Освещение компрессо│ 1│ 30.00│ 30.00│0.90│0.95│ 27.00│ 8.87│ │1.00│ 27.00│ 9.76│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ЩРО1 │ 1│ │ 30.00│0.90│0.95│ 27.00│ 8.87│ 1.00│1.00│ 27.00│ 9.76│ 28.71│ 43.62│

│ │с T=2.5ч ЩРО1 │ │ │ │0.90│0.95│ 27.00│ 8.87│ 1.00│1.14│ 30.78│ 10.11│ 32.40│ 49.23│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│30│Освещение волоч. от│ 1│ 78.80│ 78.80│0.90│0.95│ 70.92│ 23.31│ │1.00│ 70.92│ 25.64│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ЩРО2 │ 1│ │ 78.80│0.90│0.95│ 70.92│ 23.31│ 1.00│1.00│ 70.92│ 25.64│ 75.41│ 114.57│

│ │с T=2.5ч ЩРО2 │ │ │ │0.90│0.95│ 70.92│ 23.31│ 1.00│1.14│ 80.85│ 26.57│ 85.10│ 129.30│

│ │Итого по М2 │ 28│ │1030.80│0.45│0.85│ 465.12│ 293.63│ 16.00│1.00│ 465.12│ 293.63│ 550.05│ 835.71│

│ │с T=2.5ч М2 │ │ │ │0.45│0.85│ 465.12│ 293.63│ 16.00│0.85│ 395.35│ 249.58│ 467.54│ 710.35│

│ │Итого по Т2 │ 28│ │1030.80│0.45│0.85│ 465.12│ 293.63│ 16.00│1.00│ 465.12│ 293.63│ 550.05│ 835.71│

│ │с T=2.5ч Т2 │ │ │ │0.45│0.85│ 465.12│ 293.63│ 16.00│0.85│ 395.35│ 249.58│ 467.54│ 710.35│

│ │Итого по КТП1 │ 36│ │1990.80│0.45│0.86│ 897.12│ 538.43│ 22.00│1.00│ 897.12│ 538.43│ 1046.29│ 1589.67│

│ │с T=2.5ч КТП1 │ │ │ │0.45│0.86│ 897.12│ 538.43│ 22.00│0.85│ 762.55│ 457.66│ 889.35│ 1351.23│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│31│Канатная машина │ 1│280.00│ 280.00│0.40│0.71│ 112.00│ 111.09│ │2.00│ 224.00│ 122.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ1.1 │ 1│ │ 280.00│0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 122.20│ 255.16│ 387.68│

│ │с T=2.5ч ШУ1.1 │ │ │ │0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 222.18│ 315.50│ 479.35│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│32│Канатная машина │ 1│280.00│ 280.00│0.40│0.71│ 112.00│ 111.09│ │2.00│ 224.00│ 122.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ1.10 │ 1│ │ 280.00│0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 122.20│ 255.16│ 387.68│

│ │с T=2.5ч ШУ1.10 │ │ │ │0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 222.18│ 315.50│ 479.35│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│33│Канатная машина │ 1│280.00│ 280.00│0.40│0.71│ 112.00│ 111.09│ │2.00│ 224.00│ 122.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ1.11 │ 1│ │ 280.00│0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 122.20│ 255.16│ 387.68│

│ │с T=2.5ч ШУ1.11 │ │ │ │0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 222.18│ 315.50│ 479.35│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│34│Канатная машина │ 1│280.00│ 280.00│0.40│0.71│ 112.00│ 111.09│ │2.00│ 224.00│ 122.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ1.12 │ 1│ │ 280.00│0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 122.20│ 255.16│ 387.68│

│ │с T=2.5ч ШУ1.12 │ │ │ │0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 222.18│ 315.50│ 479.35│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│35│Канатная машина │ 1│280.00│ 280.00│0.40│0.71│ 112.00│ 111.09│ │2.00│ 224.00│ 122.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ1.2 │ 1│ │ 280.00│0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 122.20│ 255.16│ 387.68│

│ │с T=2.5ч ШУ1.2 │ │ │ │0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 222.18│ 315.50│ 479.35│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│36│Канатная машина │ 1│280.00│ 280.00│0.40│0.71│ 112.00│ 111.09│ │2.00│ 224.00│ 122.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ1.3 │ 1│ │ 280.00│0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 122.20│ 255.16│ 387.68│

│ │с T=2.5ч ШУ1.3 │ │ │ │0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 222.18│ 315.50│ 479.35│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│37│Канатная машина │ 1│280.00│ 280.00│0.40│0.71│ 112.00│ 111.09│ │2.00│ 224.00│ 122.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ1.4 │ 1│ │ 280.00│0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 122.20│ 255.16│ 387.68│

│ │с T=2.5ч ШУ1.4 │ │ │ │0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 222.18│ 315.50│ 479.35│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│38│Канатная машина │ 1│280.00│ 280.00│0.40│0.71│ 112.00│ 111.09│ │2.00│ 224.00│ 122.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ1.5 │ 1│ │ 280.00│0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 122.20│ 255.16│ 387.68│

│ │с T=2.5ч ШУ1.5 │ │ │ │0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 222.18│ 315.50│ 479.35│

│39│Канатная машина │ 1│280.00│ 280.00│0.40│0.71│ 112.00│ 111.09│ │2.00│ 224.00│ 122.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ1.6 │ 1│ │ 280.00│0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 122.20│ 255.16│ 387.68│

│ │с T=2.5ч ШУ1.6 │ │ │ │0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 222.18│ 315.50│ 479.35│

│40│Канатная машина │ 1│280.00│ 280.00│0.40│0.71│ 112.00│ 111.09│ │2.00│ 224.00│ 122.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ1.7 │ 1│ │ 280.00│0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 122.20│ 255.16│ 387.68│

│ │с T=2.5ч ШУ1.7 │ │ │ │0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 222.18│ 315.50│ 479.35│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│41│Канатная машина │ 1│280.00│ 280.00│0.40│0.71│ 112.00│ 111.09│ │2.00│ 224.00│ 122.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ1.8 │ 1│ │ 280.00│0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 122.20│ 255.16│ 387.68│

│ │с T=2.5ч ШУ1.8 │ │ │ │0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 222.18│ 315.50│ 479.35│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│42│Канатная машина │ 1│280.00│ 280.00│0.40│0.71│ 112.00│ 111.09│ │2.00│ 224.00│ 122.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ1.9 │ 1│ │ 280.00│0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 122.20│ 255.16│ 387.68│

│ │с T=2.5ч ШУ1.9 │ │ │ │0.40│0.71│ 112.00│ 111.09│ 1.00│2.00│ 224.00│ 222.18│ 315.50│ 479.35│

│ │Итого по М3 │ 12│ │3360.00│0.40│0.71│ 1344.00│ 1333.08│ 12.00│1.05│ 1411.20│1333.08│ 1941.29│ 2949.49│

│ │с T=2.5ч М3 │ │ │ │0.40│0.71│ 1344.00│ 1333.08│ 12.00│0.85│ 1142.40│1133.12│ 1609.05│ 2444.70│

│ │Итого по Т3 │ 12│ │3360.00│0.40│0.71│ 1344.00│ 1333.08│ 12.00│1.05│ 1411.20│1333.08│ 1941.29│ 2949.49│

│ │с T=2.5ч Т3 │ │ │ │0.40│0.71│ 1344.00│ 1333.08│ 12.00│0.85│ 1142.40│1133.12│ 1609.05│ 2444.70│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│43│Кран 50/12,5:всп.по│ 3│ 37.00│ 111.00│0.10│0.60│ 11.10│ 14.80│ │ │ │ │ │ │

│44│Кран 50/12,5:гл.под│ 3│ 75.00│ 225.00│0.10│0.60│ 22.50│ 30.00│ │ │ │ │ │ │

│45│Кран 50/12,5:мост │ 6│ 22.00│ 132.00│0.10│0.60│ 13.20│ 17.60│ │ │ │ │ │ │

│46│Кран 50/12,5:тележк│ 3│ 7.50│ 22.50│0.10│0.60│ 2.25│ 3.00│ │8.00│ 18.00│ 3.30│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по РП4 │ 15│ │ 490.50│0.10│0.60│ 49.05│ 65.40│ 10.00│2.18│ 106.93│ 71.94│ 128.88│ 195.81│

│ │с T=2.5ч РП4 │ │ │ │0.10│0.60│ 49.05│ 65.40│ 10.00│1.10│ 53.96│ 71.95│ 89.94│ 136.65│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│47│Сварочный трансформ│ 1│ 30.00│ 30.00│0.30│0.40│ 9.00│ 20.62│ │ │ │ │ │ │

│48│Сварочный трансформ│ 1│ 30.00│ 30.00│0.30│0.40│ 9.00│ 20.62│ │2.67│ 24.03│ 22.68│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по РП5 │ 2│ │ 60.00│0.30│0.40│ 18.00│ 41.24│ 2.00│2.45│ 44.10│ 45.36│ 63.26│ 96.11│

│ │с T=2.5ч РП5 │ │ │ │0.30│0.40│ 18.00│ 41.24│ 2.00│1.90│ 34.20│ 78.36│ 85.50│ 129.90│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│49│Привод ворот │ 1│ 3.00│ 3.00│0.20│0.70│ 0.60│ 0.61│ │ │ │ │ │ │

│50│Сварочный трансформ│ 1│ 30.00│ 30.00│0.30│0.40│ 9.00│ 20.62│ │ │ │ │ │ │

│51│Сварочный трансформ│ 1│ 30.00│ 30.00│0.30│0.40│ 9.00│ 20.62│ │ │ │ │ │ │

│52│Тепловая завеса │ 1│ 10.00│ 10.00│0.65│0.80│ 6.50│ 4.87│ │1.24│ 8.06│ 5.36│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по РП6 │ 4│ │ 73.00│0.34│0.47│ 25.10│ 46.72│ 2.00│2.26│ 56.73│ 51.39│ 76.55│ 116.31│

│ │с T=2.5ч РП6 │ │ │ │0.34│0.47│ 25.10│ 46.72│ 2.00│1.75│ 43.93 │ 81.77│ 92.82│ 141.03│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│53│Канатная машина │ 1│240.00│ 240.00│0.40│0.71│ 96.00│ 95.22│ │2.00│ 192.00│ 104.74│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ2.1 │ 1│ │ 240.00│0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 104.74│ 218.71│ 332.30│

│ │с T=2.5ч ШУ2.1 │ │ │ │0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 190.44│ 270.43│ 410.88│

│54│Канатная машина │ 1│240.00│ 240.00│0.40│0.71│ 96.00│ 95.22│ │2.00│ 192.00│ 104.74│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ2.10 │ 1│ │ 240.00│0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 104.74│ 218.71│ 332.30│

│ │с T=2.5ч ШУ2.10 │ │ │ │0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 190.44│ 270.43│ 410.88│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│55│Канатная машина │ 1│240.00│ 240.00│0.40│0.71│ 96.00│ 95.22│ │2.00│ 192.00│ 104.74│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ2.11 │ 1│ │ 240.00│0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 104.74│ 218.71│ 332.30│

│ │с T=2.5ч ШУ2.11 │ │ │ │0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 190.44│ 270.43│ 410.88│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│56│Канатная машина │ 1│240.00│ 240.00│0.40│0.71│ 96.00│ 95.22│ │2.00│ 192.00│ 104.74│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ2.12 │ 1│ │ 240.00│0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 104.74│ 218.71│ 332.30│

│ │с T=2.5ч ШУ2.12 │ │ │ │0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 190.44│ 270.43│ 410.88│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│57│Канатная машина │ 1│240.00│ 240.00│0.40│0.71│ 96.00│ 95.22│ │2.00│ 192.00│ 104.74│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ2.2 │ 1│ │ 240.00│0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 104.74│ 218.71│ 332.30│

│ │с T=2.5ч ШУ2.2 │ │ │ │0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 190.44│ 270.43│ 410.88│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│58│Канатная машина │ 1│240.00│ 240.00│0.40│0.71│ 96.00│ 95.22│ │2.00│ 192.00│ 104.74│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ2.3 │ 1│ │ 240.00│0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 104.74│ 218.71│ 332.30│

│ │с T=2.5ч ШУ2.3 │ │ │ │0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 190.44│ 270.43│ 410.88│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│59│Канатная машина │ 1│240.00│ 240.00│0.40│0.71│ 96.00│ 95.22│ │2.00│ 192.00│ 104.74│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ2.4 │ 1│ │ 240.00│0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 104.74│ 218.71│ 332.30│

│ │с T=2.5ч ШУ2.4 │ │ │ │0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 190.44│ 270.43│ 410.88│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│60│Канатная машина │ 1│240.00│ 240.00│0.40│0.71│ 96.00│ 95.22│ │2.00│ 192.00│ 104.74│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ2.5 │ 1│ │ 240.00│0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 104.74│ 218.71│ 332.30│

│ │с T=2.5ч ШУ2.5 │ │ │ │0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 190.44│ 270.43│ 410.88│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│61│Канатная машина │ 1│240.00│ 240.00│0.40│0.71│ 96.00│ 95.22│ │2.00│ 192.00│ 104.74│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ2.6 │ 1│ │ 240.00│0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 104.74│ 218.71│ 332.30│

│ │с T=2.5ч ШУ2.6 │ │ │ │0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 190.44│ 270.43│ 410.88│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│62│Канатная машина │ 1│240.00│ 240.00│0.40│0.71│ 96.00│ 95.22│ │2.00│ 192.00│ 104.74│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ2.7 │ 1│ │ 240.00│0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 104.74│ 218.71│ 332.30│

│ │с T=2.5ч ШУ2.7 │ │ │ │0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 190.44│ 270.43│ 410.88│

│63│Канатная машина │ 1│240.00│ 240.00│0.40│0.71│ 96.00│ 95.22│ │2.00│ 192.00│ 104.74│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ2.8 │ 1│ │ 240.00│0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 104.74│ 218.71│ 332.30│

│ │с T=2.5ч ШУ2.8 │ │ │ │0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 190.44│ 270.43│ 410.88│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│64│Канатная машина │ 1│240.00│ 240.00│0.40│0.71│ 96.00│ 95.22│ │2.00│ 192.00│ 104.74│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ2.9 │ 1│ │ 240.00│0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 104.74│ 218.71│ 332.30│

│ │с T=2.5ч ШУ2.9 │ │ │ │0.40│0.71│ 96.00│ 95.22│ 1.00│2.00│ 192.00│ 190.44│ 270.43│ 410.88│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│65│Освещение канатного│ 1│117.20│ 117.20│0.90│0.95│ 105.48│ 34.67│ │1.00│ 105.48│ 38.14│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ЩРО3 │ 1│ │ 117.20│0.90│0.95│ 105.48│ 34.67│ 1.00│1.00│ 105.48│ 38.14│ 112.16│ 170.41│

│ │с T=2.5ч ЩРО3 │ │ │ │0.90│0.95│ 105.48│ 34.67│ 1.00│1.14│ 120.25│ 39.52│ 126.58│ 192.32│

│ │Итого по М4 │ 34│ │3620.70│0.37│0.71│ 1349.63│ 1330.67│ 17.00│1.00│ 1349.63│1330.67│ 1895.31│ 2879.63│

│ │с T=2.5ч М4 │ │ │ │0.37│0.71│ 1349.63│ 1330.67│ 17.00│0.85│ 1147.19│1131.07│ 1611.01│ 2447.68│

│ │Итого по Т4 │ 34│ │3620.70│0.37│0.71│ 1349.63│ 1330.67│ 17.00│1.00│ 1349.63│1330.67│ 1895.31│ 2879.63│

│ │с T=2.5ч Т4 │ │ │ │0.37│0.71│ 1349.63│ 1330.67│ 17.00│0.85│ 1147.19│1131.07│ 1611.01│ 2447.68│

│ │Итого по КТП2 │ 46│ │6980.70│0.39│0.71│ 2693.63│ 2663.75│ 29.00│1.00│ 2693.63│2663.75│ 3788.30│ 5755.73│

│ │с T=2.5ч КТП2 │ │ │ │0.39│0.71│ 2693.63│ 2663.75│ 29.00│0.75│ 2020.22│1997.81│ 2841.22│ 4316.79│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│66│Привод ворот │ 1│ 3.00│ 3.00│0.20│0.70│ 0.60│ 0.61│ │ │ │ │ │ │

│67│Сварочный трансформ│ 1│ 30.00│ 30.00│0.30│0.40│ 9.00│ 20.62│ │ │ │ │ │ │

│68│Тепловая завеса │ 1│ 10.00│ 10.00│0.65│0.80│ 6.50│ 4.87│ │1.24│ 8.06│ 5.36│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по РП8 │ 3│ │ 43.00│0.37│0.53│ 16.10│ 26.10│ 1.00│2.20│ 35.42│ 28.71│ 45.59│ 69.27│

│ │с T=2.5ч РП8 │ │ │ │0.37│0.53│ 16.10│ 26.10│ 1.00│2.20│ 35.42│ 57.42│ 67.47│ 102.51│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│69│Мастерская │ 1│ 32.00│ 32.00│0.30│0.80│ 9.60│ 7.20│ │ │ │ │ │ │

│70│Сварочный трансформ│ 1│ 30.00│ 30.00│0.30│0.40│ 9.00│ 20.62│ │2.67│ 24.03│ 22.68│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по РП9 │ 2│ │ 62.00│0.30│0.56│ 18.60│ 27.82│ 1.00│2.67│ 49.66│ 30.60│ 58.33│ 88.62│

│ │с T=2.5ч РП9 │ │ │ │0.30│0.56│ 18.60│ 27.82│ 1.00│2.67│ 49.66│ 74.28│ 89.35│ 135.75│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│71│Прядевьющая машина │ 1│200.00│ 200.00│0.40│0.71│ 80.00│ 79.35│ │2.00│ 160.00│ 87.29│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ3.1 │ 1│ │ 200.00│0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 60.00│ 87.29│ 182.26│ 276.92│

│ │с T=2.5ч ШУ3.1 │ │ │ │0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 158.70│ 225.36│ 342.40│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│72│Прядевьющая машина │ 1│200.00│ 200.00│0.40│0.71│ 80.00│ 79.35│ │2.00│ 160.00│ 87.29│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ3.2 │ 1│ │ 200.00│0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 87.29│ 182.26│ 276.92│

│ │с T=2.5ч ШУ3.2 │ │ │ │0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 158.70│ 225.36│ 342.40│

│73│Прядевьющая машина │ 1│200.00│ 200.00│0.40│0.71│ 80.00│ 79.35│ │2.00│ 160.00│ 87.29│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ3.3 │ 1│ │ 200.00│0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 87.29│ 182.26│ 276.92│

│ │с T=2.5ч ШУ3.3 │ │ │ │0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 158.70│ 225.36│ 342.40│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│74│Прядевьющая машина │ 1│200.00│ 200.00│0.40│0.71│ 80.00│ 79.35│ │2.00│ 160.00│ 87.29│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ3.4 │ 1│ │ 200.00│0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 87.29│ 182.26│ 276.92│

│ │с T=2.5ч ШУ3.4 │ │ │ │0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 158.70│ 225.36│ 342.40│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│75│Прядевьющая машина │ 1│200.00│ 200.00│0.40│0.71│ 80.00│ 79.35│ │2.00│ 160.00│ 87.29│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ3.5 │ 1│ │ 200.00│0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 87.29│ 182.26│ 276.92│

│ │с T=2.5ч ШУ3.5 │ │ │ │0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 158.70│ 225.36│ 342.40│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│76│Прядевьющая машина │ 1│200.00│ 200.00│0.40│0.71│ 80.00│ 79.35│ │2.00│ 160.00│ 87.29│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ3.6 │ 1│ │ 200.00│0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 87.29│ 182.26│ 276.92│

│ │с T=2.5ч ШУ3.6 │ │ │ │0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 158.70│ 225.36│ 342.40│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│77│Освещение АБК │ 1│ 7.80│ 7.80│0.90│0.95│ 7.02│ 2.31│ │ │ │ │ │ │

│78│Освещение лаборатор│ 1│ 9.70│ 9.70│0.90│0.95│ 8.73│ 2.87│ │ │ │ │ │ │

│79│Освещение мастерско│ 1│ 7.50│ 7.50│0.90│0.95│ 6.75│ 2.22│ │1.00│ 6.75│ 2.44│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ЩРО5 │ 3│ │ 25.00│0.90│0.95│ 22.50│ 7.40│ 2.00│1.00│ 22.50│ 8.14│ 23.93│ 36.36│

│ │с T=2.5ч ЩРО5 │ │ │ │0.90│0.95│ 22.50│ 7.40│ 2.00│1.00│ 22.50│ 7.40│ 23.69│ 35.99│

│ │Итого по М5 │ 14│ │1330.00│0.40│0.71│ 537.20│ 537.42│ 7.00│1.12│ 601.66│ 591.16│ 843.48│ 1281.54│

│ │с T=2.5ч М5 │ │ │ │0.40│0.71│ 537.20│ 537.42│ 7.00│0.94│ 504.97│ 505.18│ 714.28│ 1085.24│

│ │Итого по Т5 │ 14│ │1330.00│0.40│0.71│ 537.20│ 537.42│ 7.00│1.12│ 601.66│ 591.16│ 843.48│ 1281.54│

│ │с T=2.5ч Т5 │ │ │ │0.40│0.71│ 537.20│ 537.42│ 7.00│0.94│ 504.97│ 505.18│ 714.28│ 1085.24│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│80│Административно-быт│ 1│ 24.00│ 24.00│0.45│0.87│ 10.80│ 6.12│ │ │ │ │ │ │

│81│Лаборатория │ 1│ 42.00│ 42.00│0.30│0.80│ 12.60│ 9.45│ │2.67│ 33.64│ 10.40│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по РП10 │ 2│ │ 66.00│0.35│0.83│ 23.40│ 15.57│ 1.00│2.34│ 54.76│ 17.13│ 57.38│ 87.18│

│ │с T=2.5ч РП10 │ │ │ │0.35│0.83│ 23.40│ 15.57│ 1.00│2.34│ 54.76│ 36.44│ 65.78│ 99.94│

│82│Кран 20/7.5:всп.под│ 3│ 22.00│ 66.00│0.10│0.60│ 6.60│ 8.80│ │ │ │ │ │ │

│83│Кран 20/7.5:гл.подъ│ 3│ 30.00│ 90.00│0.10│0.60│ 9.00│ 12.00│ │ │ │ │ │ │

│84│Кран 20/7.5:мост │ 6│ 7.50│ 45.00│0.10│0.60│ 4.50│ 6.00│ │ │ │ │ │ │

│85│Кран 20/7.5:тележка│ 3│ 5.00│ 15.00│0.10│0.60│ 1.50│ 2.00│ │8.00│ 12.00│ 2.20│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по РП7 │ 15│ │ 216.00│0.10│0.60│ 21.60│ 28.80│ 10.00│2.18│ 47.09│ 31.68│ 56.75│ 86.22│

│ │с T=2.5ч РП7 │ │ │ │0.10│0.60│ 21.60│ 28.80│ 10.00│1.10│ 23.76│ 31.68│ 39.60│ 60.17│

│86│Прядевьющая машина │ 1│200.00│ 200.00│0.40│0.71│ 80.00│ 79.35│ │2.00│ 160.00│ 87.29│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ3.7 │ 1│ │ 200.00│0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 87.29│ 182.26│ 276.92│

│ │с T=2.5ч ШУ3.7 │ │ │ │0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 158.70│ 225.36│ 342.40│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│87│Прядевьющая машина │ 1│200.00│ 200.00│0.40│0.71│ 80.00│ 79.35│ │2.00│ 160.00│ 87.29│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ3.8 │ 1│ │ 200.00│0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 87.29│ 182.26│ 276.92│

│ │с T=2.5ч ШУ3.8 │ │ │ │0.40│0.71│ 80.00│ 79.35│ 1.00│2.00│ 160.00│ 158.70│ 225.36│ 342.40│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│88│Прядевьющая машина │ 1│180.00│ 180.00│0.40│0.71│ 72.00│ 71.41│ │2.00│ 144.00│ 78.55│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ4.1 │ 1│ │ 180.00│0.40│0.71│ 72.00│ 71.41│ 1.00│2.00│ 144.00│ 78.55│ 164.03│ 249.22│

│ │с T=2.5ч ШУ4.1 │ │ │ │0.40│0.71│ 72.00│ 71.41│ 1.00│2.00│ 144.00│ 142.82│ 202.81│ 308.14│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│89│Прядевьющая машина │ 1│180.00│ 180.00│0.40│0.71│ 72.00│ 71.41│ │2.00│ 144.00│ 78.55│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ4.2 │ 1│ │ 180.00│0.40│0.71│ 72.00│ 71.41│ 1.00│2.00│ 144.00│ 78.55│ 164.03│ 249.22│

│ │с T=2.5ч ШУ4.2 │ │ │ │0.40│0.71│ 72.00│ 71.41│ 1.00│2.00│ 144.00│ 142.82│ 202.81│ 308.14│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│90│Прядевьющая машина │ 1│180.00│ 180.00│0.40│0.71│ 72.00│ 71.41│ │2.00│ 144.00│ 78.55│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ4.3 │ 1│ │ 180.00│0.40│0.71│ 72.00│ 71.41│ 1.00│2.00│ 144.00│ 78.55│ 164.03│ 249.22│

│ │с T=2.5ч ШУ4.3 │ │ │ │0.40│0.71│ 72.00│ 71.41│ 1.00│2.00│ 144.00│ 142.82│ 202.81│ 308.14│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│91│Прядевьющая машина │ 1│180.00│ 180.00│0.40│0.71│ 72.00│ 71.41│ │2.00│ 144.00│ 78.55│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ4.4 │ 1│ │ 180.00│0.40│0.71│ 72.00│ 71.41│ 1.00│2.00│ 144.00│ 78.55│ 164.03│ 249.22│

│ │с T=2.5ч ШУ4.4 │ │ │ │0.40│0.71│ 72.00│ 71.41│ 1.00│2.00│ 144.00│ 142.82│ 202.81│ 308.14│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│92│Освещение ОПМ │ 1│ 79.30│ 79.30│0.90│0.95│ 71.37│ 23.46│ │ │ │ │ │ │

│93│Освещение эл.техн. │ 1│ 20.70│ 20.70│0.90│0.95│ 18.63│ 6.12│ │1.00│ 18.63│ 6.73│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ЩРО4 │ 2│ │ 100.00│0.90│0.95│ 90.00│ 29.58│ 1.00│1.00│ 90.00│ 32.54│ 95.70│ 145.40│

│ │с T=2.5ч ЩРО4 │ │ │ │0.90│0.95│ 90.00│ 29.58│ 1.00│1.14│ 102.60│ 33.72│ 108.00│ 164.09│

│ │Итого по М6 │ 25│ │1502.00│0.39│0.75│ 583.00│ 518.29│ 10.00│1.08│ 629.64│ 570.12│ 849.40│ 1290.53│

│ │с T=2.5ч М6 │ │ │ │0.39│0.75│ 583.00│ 518.29│ 10.00│0.90│ 524.70│ 466.46│ 702.06│ 1066.67│

│ │Итого по Т6 │ 25│ │1502.00│0.39│0.75│ 583.00│ 518.29│ 10.00│1.08│ 629.64│ 570.12│ 849.40│ 1290.53│

│ │с T=2.5ч Т6 │ │ │ │0.39│0.75│ 583.00│ 518.29│ 10.00│0.90│ 524.70│ 466.46│ 702.06│ 1066.67│

│ │Итого по КТП3 │ 39│ │2832.00│0.40│0.73│ 1120.20│ 1055.71│ 17.00│1.00│ 1120.20│1055.71│ 1539.28│ 2338.69│

│ │с T=2.5ч КТП3 │ │ │ │0.40│0.73│ 1120.20│ 1055.71│ 17.00│0.85│ 952.17│ 897.35│ 1308.38│ 1987.88│

│94│Компрессор АД │ 1│630.00│ 630.00│0.70│0.80│ 441.00│ 330.75│ │1.14│ 502.74│ 363.83│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ КОМП1 │ 1│ │ 630.00│0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 363.83│ 620.58│ 35.83│

│ │с T=2.5ч ШУ КОМП1 │ │ │ │0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 377.06│ 628.43│ 36.28│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│95│Компрессор АД │ 1│630.00│ 630.00│0.70│0.80│ 441.00│ 330.75│ │1.14│ 502.74│ 363.83│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ КОМП2 │ 1│ │ 630.00│0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 363.83│ 620.58│ 35.83│

│ │с T=2.5ч ШУ КОМП2 │ │ │ │0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 377.06│ 628.43│ 36.28│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│96│Компрессор АД │ 1│630.00│ 630.00│0.70│0.80│ 441.00│ 330.75│ │1.14│ 502.74│ 363.83│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ КОМП3 │ 1│ │ 630.00│0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 363.83│ 620.58│ 35.83│

│ │с T=2.5ч ШУ КОМП3 │ │ │ │0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 377.06│ 628.43│ 36.28│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│97│Компрессор АД │ 1│630.00│ 630.00│0.70│0.80│ 441.00│ 330.75│ │1.14│ 502.74│ 363.83│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ КОМП4 │ 1│ │ 630.00│0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 363.83│ 620.58│ 35.83│

│ │с T=2.5ч ШУ КОМП4 │ │ │ │0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 377.06│ 628.43│ 36.28│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│98│Компрессор АД │ 1│630.00│ 630.00│0.70│0.80│ 441.00│ 330.75│ │1.14│ 502.74│ 363.83│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ КОМП5 │ 1│ │ 630.00│0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 363.83│ 620.58│ 35.83│

│ │с T=2.5ч ШУ КОМП5 │ │ │ │0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 377.06│ 628.43│ 36.28│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│99│Компрессор АД │ 1│630.00│ 630.00│0.70│0.80│ 441.00│ 330.75│ │1.14│ 502.74│ 363.83│ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ КОМП6 │ 1│ │ 630.00│0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 363.83│ 620.58│ 35.83│

│ │с T=2.5ч ШУ КОМП6 │ │ │ │0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 377.06│ 628.43│ 36.28│

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│00│Компрессор АД │ 1│630.00│ 630.00│0.70│0.80│ 441.00│ 330.75│ │ │ │ │ │ │

│ │───────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ШУ КОМП7 │ 1│ │ 630.00│0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 363.83│ 620.58│ 35.83│

│ │с T=2.5ч ШУ КОМП7 │ │ │ │0.70│0.80│ 441.00│ 330.75│ 1.00│1.14│ 502.74│ 377.06│ 628.43│ 36.28│

│ │Итого по ВН │ 7│ │4410.00│0.70│0.80│ 3087.00│ 2315.25│ 7.00│1.00│ 3087.00│2546.78│ 4001.96│ 231.05│

│ │с T=2.5ч ВН │ │ │ │0.70│0.80│ 3087.00│ 2315.25│ 7.00│0.91│ 2809.17│2106.88│ 3511.46│ 202.73│

│ │Итого по РУ10КВ │ 7│ │4410.00│0.70│0.80│ 3087.00│ 2315.25│ 7.00│1.00│ 3087.00│2546.78│ 4001.96│ 231.05│

│ │с T=2.5ч РУ10КВ │ │ │ │0.70│0.80│ 3087.00│ 2315.25│ 7.00│0.91│ 2809.17│2106.88│ 3511.46│ 202.73│

│ │Итого по РУ 10КВ │ 7│ │4410.00│0.70│0.80│ 3087.00│ 2315.25│ 7.00│1.00│ 3087.00│2546.78│ 4001.96│ 231.05│

│ │с T=2.5ч РУ 10КВ │ │ │ │0.70│0.80│ 3087.00│ 2315.25│ 7.00│0.91│ 2809.17│2106.88│ 3511.46│ 202.73│

│ │═══════════════════│ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │Итого по ведомости:│128│ │16213.50│0.48│0.76│ 7797.95│ 6573.14│ 51.00│1.00│ 7797.95│6573.14│10198.73│ 588.82│

│ │с T=2.5ч по ведомос│ │ │ │0.48│0.76│ 7797.95│ 6573.14│ 51.00│0.74│ 5770.48│4864.12│ 7547.06│ 435.73│

└──┴───────────────────┴───┴──────┴───────┴────┴────┴────────┴────────┴──────┴────┴────────┴───────┴────────┴──────────┘

Таблица 4.6 Кабельный журнал канатного цеха №1

┌─────────────────────┬─────┬────────┬────────┬──────────────────┬──────────┬────┬───────┬───────┬──────┬──────────────┐

│Направление прокладки│ U │ Iрасч, │ Марка │ Сечение │ Iдоп, │Дли-│ r, │ x, │delta │ Способ │

│ кабеля │ кВ │ А │ кабеля│ кв.мм │ А │на,м│ Ом/км │ Ом/км │ U, % │ прокладки │

├─────────────────────┼─────┼────────┼────────┼──────────────────┼──────────┼────┼───────┼───────┼──────┼──────────────┤

│ШУ5.1 │ 0.38│ 156.28│АВВГ │ (3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.116│ В канале │

│ШУ5.2 │ 0.38│ 156.28│АВВГ │ (3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.116│ В канале │

│ШУ5.3 │ 0.38│ 156.28│АВВГ │ (3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.116│ В канале │

│ШУ5.4 │ 0.38│ 156.28│АВВГ │ (3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.116│ В канале │

│ШУ5.5 │ 0.38│ 156.28│АВВГ │ (3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.116│ В канале │

│ШУ5.6 │ 0.38│ 156.28│АВВГ │ (3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.116│ В канале │

│ШУ5.7 │ 0.38│ 156.28│АВВГ │ (3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.116│ В канале │

│ШУ5.8 │ 0.38│ 156.28│АВВГ │ (3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.116│ В канале │

│РП1 │ 0.38│ 112.37│АВВГ │ (3x70+1x35) │ 140.00│ 10│ 0.4430│ 0.0612│ 0.197│ В канале │

│РП2 │ 0.38│ 101.89│АВВГ │ (3x50+1x25) │ 110.00│ 10│ 0.6200│ 0.0625│ 0.248│ В канале │

│РП3 │ 0.38│ 66.08│АВВГ │ (3x25+1x16) │ 75.00│ 45│ 1.2400│ 0.0662│ 1.506│ В канале │

│ШУ6.1 │ 0.38│ 104.20│АВВГ │ (3x50+1x25) │ 110.00│ 5│ 0.6200│ 0.0625│ 0.143│ В канале │

│ШУ6.2 │ 0.38│ 104.20│АВВГ │ (3x50+1x25) │ 110.00│ 5│ 0.6200│ 0.0625│ 0.143│ В канале │

│ШУ6.3 │ 0.38│ 104.20│АВВГ │ (3x50+1x25) │ 110.00│ 5│ 0.6200│ 0.0625│ 0.143│ В канале │

│ШУ6.4 │ 0.38│ 104.20│АВВГ │ (3x50+1x25) │ 110.00│ 5│ 0.6200│ 0.0625│ 0.143│ В канале │

│ШУ6.5 │ 0.38│ 104.20│АВВГ │ (3x50+1x25) │ 110.00│ 5│ 0.6200│ 0.0625│ 0.143│ В канале │

│ШУ6.6 │ 0.38│ 104.20│АВВГ │ (3x50+1x25) │ 110.00│ 5│ 0.6200│ 0.0625│ 0.143│ В канале │

│ШУ6.7 │ 0.38│ 104.20│АВВГ │ (3x50+1x25) │ 110.00│ 5│ 0.6200│ 0.0625│ 0.143│ В канале │

│ШУ6.8 │ 0.38│ 104.20│АВВГ │ (3x50+1x25) │ 110.00│ 5│ 0.6200│ 0.0625│ 0.143│ В канале │

│ЩРО1 │ 0.38│ 43.62│АВВГ │ (3x16+1x10) │ 60.00│ 8│ 1.9400│ 0.0675│ 0.294│ В канале │

│ЩРО2 │ 0.38│ 114.57│АВВГ │ (3x70+1x35) │ 140.00│ 5│ 0.4430│ 0.0612│ 0.114│ В канале │

│ШУ1.1 │ 0.38│ 387.68│АВВГ │ 2(3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.113│ В канале │

│ШУ1.10 │ 0.38│ 387.68│АВВГ │ 2(3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.113│ В канале │

│ШУ1.11 │ 0.38│ 387.68│АВВГ │ 2(3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.113│ В канале │

│ШУ1.12 │ 0.38│ 387.68│АВВГ │ 2(3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.113│ В канале │

│ШУ1.2 │ 0.38│ 387.68│АВВГ │ 2(3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.113│ В канале │

│ШУ1.3 │ 0.38│ 387.68│АВВГ │ 2(3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.113│ В канале │

│ШУ1.4 │ 0.38│ 387.68│АВВГ │ 2(3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.113│ В канале │

│ШУ1.5 │ 0.38│ 387.68│АВВГ │ 2(3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.113│ В канале │

│ШУ1.6 │ 0.38│ 387.68│АВВГ │ 2(3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.113│ В канале │

│ШУ1.7 │ 0.38│ 387.68│АВВГ │ 2(3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.113│ В канале │

│ШУ1.8 │ 0.38│ 387.68│АВВГ │ 2(3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.113│ В канале │

│ШУ1.9 │ 0.38│ 387.68│АВВГ │ 2(3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.113│ В канале │

│РП4 │ 0.38│ 195.81│АВВГ │ (3x120+1x70) │ 200.00│ 60│ 0.2580│ 0.0602│ 1.327│ В канале │

│РП5 │ 0.38│ 96.11│АВВГ │ (3x50+1x25) │ 110.00│ 10│ 0.6200│ 0.0625│ 0.210│ В канале │

│РП6 │ 0.38│ 116.31│АВВГ │ (3x70+1x35) │ 140.00│ 10│ 0.4430│ 0.0612│ 0.196│ В канале │

│ШУ2.1 │ 0.38│ 332.30│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.119│ В канале │

│ШУ2.10 │ 0.38│ 332.30│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.119│ В канале │

│ШУ2.11 │ 0.38│ 332.30│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.119│ В канале │

│ШУ2.12 │ 0.38│ 332.30│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.119│ В канале │

│ШУ2.2 │ 0.38│ 332.30│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.119│ В канале │

│ШУ2.3 │ 0.38│ 332.30│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.119│ В канале │

│ШУ2.4 │ 0.38│ 332.30│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.119│ В канале │

│ШУ2.5 │ 0.38│ 332.30│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.119│ В канале │

│ШУ2.6 │ 0.38│ 332.30│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.119│ В канале │

│ШУ2.7 │ 0.38│ 332.30│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.119│ В канале │

│ШУ2.8 │ 0.38│ 332.30│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.119│ В канале │

│ШУ2.9 │ 0.38│ 332.30│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.119│ В канале │

│ЩРО3 │ 0.38│ 170.41│АВВГ │ (3x120+1x70) │ 200.00│ 5│ 0.2580│ 0.0602│ 0.102│ В канале │

│РП8 │ 0.38│ 69.27│АВВГ │ (3x25+1x16) │ 75.00│ 50│ 1.2400│ 0.0662│ 1.592│ В канале │

│РП9 │ 0.38│ 88.62│АВВГ │ (3x35+1x16) │ 90.00│ 50│ 0.8900│ 0.0637│ 1.596│ В канале │

│ШУ3.1 │ 0.38│ 276.92│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.100│ В канале │

│ШУ3.2 │ 0.38│ 276.92│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.100│ В канале │

│ШУ3.3 │ 0.38│ 276.92│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.100│ В канале │

│ШУ3.4 │ 0.38│ 276.92│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.100│ В канале │

│ШУ3.5 │ 0.38│ 276.92│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.100│ В канале │

│ШУ3.6 │ 0.38│ 276.92│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.100│ В канале │

│ЩРО5 │ 0.38│ 36.36│АВВГ │ (3x10+1x6) │ 42.00│ 50│ 3.1000│ 0.0730│ 2.435│ В канале │

│РП10 │ 0.38│ 87.18│АВВГ │ (3x35+1x16) │ 90.00│ 50│ 0.8900│ 0.0637│ 1.719│ В канале │

│РП7 │ 0.38│ 86.22│АВВГ │ (3x35+1x16) │ 90.00│ 5│ 0.8900│ 0.0637│ 0.152│ В канале │

│ШУ3.7 │ 0.38│ 276.92│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.100│ В канале │

│ШУ3.8 │ 0.38│ 276.92│АВВГ │ 2(3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.100│ В канале │

│ШУ4.1 │ 0.38│ 249.22│АВВГ │ (3x185+1x95) │ 270.00│ 5│ 0.1670│ 0.0596│ 0.100│ В канале │

│ШУ4.2 │ 0.38│ 249.22│АВВГ │ (3x185+1x95) │ 270.00│ 5│ 0.1670│ 0.0596│ 0.100│ В канале │

│ШУ4.3 │ 0.38│ 249.22│АВВГ │ (3x185+1x95) │ 270.00│ 5│ 0.1670│ 0.0596│ 0.100│ В канале │

│ШУ4.4 │ 0.38│ 249.22│АВВГ │ (3x185+1x95) │ 270.00│ 5│ 0.1670│ 0.0596│ 0.100│ В канале │

│ЩРО4 │ 0.38│ 145.40│АВВГ │ (3x95+1x50) │ 170.00│ 5│ 0.3260│ 0.0602│ 0.108│ В канале │

└─────────────────────┴─────┴────────┴────────┴──────────────────┴──────────┴────┴───────┴───────┴──────┴──────────────┘

Таблица 4.7 Шинопроводы магистральные канатного цеха №1

Магистраль	Расчетный ток, А	Тип шинопровода	Номинальное напряжение, В	Номинальный ток, А
М-1	825	ШМА 4	660	1250
М-2	836	660	1250
М-3	2950	ШМА 4	660	3200
М-4	2879	ШМА 4	660	3200
М-5	1282	ШМА 4	660	1600
М-6	1291	ШМА 4	660	1600

5. Расчет токов короткого замыкания

.1 Расчёт токов короткого замыкания в сети выше 1000 В

За расчетный вид короткого замыкания принимается трехфазное короткое замыкание.

Расчет токов короткого замыкания приводится для максимального режима работы питающей электрической сети.

Максимальный режим работы, соответствует ремонтному режиму работы, при котором две секции подключены к одному из трансформаторов. В этом случае двигатели двух секций оказываются включенными на параллельную работу.

Расчет токов короткого замыкания в максимальном режиме необходим для дальнейшего выбора оборудования и токоведущих частей распределительных устройств высшего и низшего напряжения.

Расчетная схема электрических соединений питающих сетей понизительной подстанции приведена на рисунке 5.1.

Расчёт проводится в относительных единицах. В качестве базисных величин принимаем:

Составим схему замещения для максимального режима (рис. 5.2).

Для энергосистемы:

Для ЛЭП:

Для трансформаторов 2хТРДН-40000/110:

Рисунок 5.1 -Схема электрических соединений питающих сетей понизительной подстанции для максимального режима

Рисунок 5.2 - Схема замещения для максимального режима

Для кабельной линии:

Для асинхронных двигателей 8хАД 500 кВт (цех 1):

Для асинхронных двигателей 4хАД 630 кВт (цех 1):

Для асинхронных двигателей 7хАД 630 кВт (цех 5):

Для синхронных двигателей 2хСД 500 кВт (цех 18):

Для асинхронных двигателей 4хАД 400 кВт (цех 8):

Для асинхронных двигателей 4хАД 400 кВт (цех 4):

Сверхпереходные ЭДС источников в относительных единицах при номинальных условиях:

Для системы неограниченной мощности:

Для асинхронного двигателя:

Для синхронного двигателя:

Рисунок 5.3 - Эквивалентные преобразования схема замещения

Рисунок 5.4 - Эквивалентные преобразования схемы замещения в точку К1

Расчет токов короткого замыкания в точке К1

Результирующая схема замещения точки К1 приведена на рисунке 5.5.

Рисунок 5.5 - Результирующая схема замещения точки К1

Действующее значение периодической составляющей начального тока короткого замыкания:

Периодическая составляющая тока короткого замыкания от системы принимается незатухающей для момента времени

Апериодическая составляющая тока короткого замыкания к моменту времени - постоянная времени затухания апериодической составляющей тока трехфазного короткого замыкания [13, табл. 4.5].

Ударный ток короткого замыкания определяется:

где - ударный коэффициент, зависящий от , определяется по таблице 4.5 [13], принимается равным .

Полный ток короткого замыкания в момент времени

Расчет токов короткого замыкания в точке К2

Результирующая схема замещения точки К2 приведена на рисунке 5.6.

Рисунок 5.6 - Результирующая схема замещения точки К2

Действующее значение периодической составляющей начального тока короткого замыкания:

Периодическая составляющая тока короткого замыкания для момента времени

где - постоянная времени затухания периодической составляющей электродвигателей [6, табл. 2.46]

Апериодическая составляющая тока короткого замыкания к моменту времени

Ударный ток короткого замыкания определяется:

Полный ток короткого замыкания в момент времени

Расчет токов короткого замыкания в точке К3

Результирующая схема замещения точки К3 приведена на рисунке 5.7.

Рисунок 5.7 - Результирующая схема замещения точки К3

Действующее значение периодической составляющей начального тока короткого замыкания:

Периодическая составляющая тока короткого замыкания для момента времени

Апериодическая составляющая тока короткого замыкания к моменту времени

Ударный ток короткого замыкания определяется:

Полный ток короткого замыкания в момент времени

Расчет токов короткого замыкания в точке К4

Результирующая схема замещения точки К4 приведена на рисунке 5.8.

Рисунок 5.8 - Результирующая схема замещения точки К4

Действующее значение периодической составляющей начального тока короткого замыкания:

Периодическая составляющая тока короткого замыкания для момента времени

Апериодическая составляющая тока короткого замыкания к моменту времени

Ударный ток короткого замыкания определяется:

Полный ток короткого замыкания в момент времени

Результаты расчета токов короткого замыкания приведены в таблице 5.1.

Таблица 5.1 - Результаты расчета токов короткого замыкания

Точки к.з.	Ветви кз
1	От системы	11,90	11,90	3,40	20,23	0,05	1,8	30,29
2	От системы	18,62	18,62	15,14	42,17	0,14	1,93	50,82
	От электродвигателя	1,41	0,49	0,27	0,96	0,04	1,6	6,74
	Сумма	20,03	19,11	15,41	43,13			57,56
3	От системы	17,28	17,28	13,76	38,2	0,14	1,93	47,16
	От электродвигателя	0,83	0,51	0,4	0,47	0,04/0,05	1,6/1,8	3,99
	Сумма	18,11	17,79	14,16	38,67			51,15
4	От системы	17,86	17,86	14,22	38,48	0,14	1,93	48,75
	От электродвигателя	0,84	0,29	0,16	0,57	0,04	1,6	3,61
	Сумма	18,7	18,15	14,38	39,05			52,36

5.2 Расчет токов короткого замыкания в сети до 1000 В

Основные особенности расчетов токов К.З.:

. Периодическая составляющая тока К.З. в низковольтных сетях может быть принята неизменной.

. Апериодическая составляющая будет незначительна и кратковременна.

3.Сопротивление системы .

.В расчете необходимо учитывать сопротивления всех элементов, которые входят в расчетную схему.

активные и реактивные сопротивления силового трансформатора.

активные и реактивные сопротивления катушки вводного автомата.

переходное сопротивление контактов автомата.

активные и реактивные сопротивления первичной обмотки трансформатора тока.

Если число витков>1.

сопротивление секции шин РУ до точки К.З.

активные и реактивные сопротивления линии.

активное сопротивление дуги.

В сетях до 1000 В принимается неметаллическое К.З. т.е. необходимо определять

сопротивление дуги.

.Сопротивления всех элементов берутся в именованных единицах.

Порядок расчета токов К.З:

. Составляется расчетная схема до точки К.З.

Рисунок 5.9 - Расчетная схема и схема замещения

. По этой схеме составляется схема замещения.

. Определяются активные и реактивные сопротивления всех элементов. [6, табл. 2.49-2.56].

Силовой трансформатор:

Выключатель автоматический А1:

Переходное сопротивление шины с автоматом А1:

Сопротивление шины . По [7, табл. 2.30], принимаем медные шины прямоугольного сечения размером 100х10.

где - удельное сопротивление меди,

- длина шины, мм.

- площадь поперечного сечения,

Трансформатор тока ТТ1:

. Определяем периодический ток без учета сопротивления дуги.

. Находим сопротивление дуги.

где напряжение ствола дуги, если кА, то .

длина дуги, мм.

расстояние между шинами, определяется исходя из мощности трансформа-ра.

. Определяем периодический ток с учетом сопротивления дуги.

. Определяем ударный ток.

без сопротивления дуги:

с сопротивлением дуги:

где ударный коэффициент. Для трансформаторов мощностью 1000 кВА и выше рассчитывается:

где

. Определяем ток К.З. в точке К2.

Выключатель автоматический А2:

Переходное сопротивление кабеля с автоматом А2:

Кабельная линия

Периодический ток без учета сопротивления дуги.

Находим сопротивление дуги.

Определяем периодический ток с учетом сопротивления дуги.

Определяем ударный ток.

без сопротивления дуги:

с сопротивлением дуги:

где

Таблица 5.2 - Результаты расчета токов короткого замыкания до 1000 В

Точка К.З,

без учета дуги

учетом дуги

без учета дуги

учетом дуги
1	1,39	6,23	5,31	36,18	25,24	1,43	0,007	0,36	0,25
2	2,085	6,4202	5,61	34,21	22,60	0,98	0,010	0,48	0,32

6. Выбор и проверка основного электрооборудования

.1 Выбор и проверка основного электрооборудования выше 1000 В

.1.1 Выбор КРУ

Комплектные распределительные устройства серии КМ1 внутренней установки двухстороннего обслуживания предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

КРУ используются в распределительных устройствах собственных нужд электростанций, электрических подстанций энергосистем и промышленных предприятий, а так же на объектах электроснабжения ответственных потребителей сельского хозяйства.

В состав распределительного устройства 6 (10) кВ входят: набор отдельных шкафов КРУ с коммутационными аппаратами, приборами измерения, устройствами автоматики и защиты, а также аппаратурой защиты, управления, сигнализации и другими вспомогательными устройствами, соединенными между собой в соответствии со схемой электрической расположения КРУ.

Таблица 6.1 - Структура условного обозначения

КМ1-Х-ХХ/ХХХ У3	Комплектное распределительное устройство малогабаритное, модификации 1 (исполнение двухстороннего обслуживания)
КМ1-Х-ХХ/ХХХ У3	Номинальное напряжение, кВ (6 или 10)
КМ1-Х-ХХ/ХХХ У3	Номинальный ток отключения встроенного выключателя, кА (20; 31,5; 40)
КМ1-Х-ХХ/ХХХ У3	Номинальный рабочий ток главной цепи, А
КМ1-Х-ХХ/ХХХ У3	Климатическое исполнение и категория размещения

Шкафы КРУ всех серий имеют жесткую конструкцию, в которую встроены выключатели, трансформаторы напряжения, трансформаторы тока, токоведущие части (сборные шины и отпайки). В верхней части шкафов КРУ устанавливаются релейные шкафы со встроенной аппаратурой релейной защиты и автоматики (РЗиА), аппаратурой управления, измерения и сигнализации, клеммниками и цепями вторичных соединений.

Корпуса шкафов КМ1 предусматривают встраивание выкатных элементов (тележек), в которых размещены выключатели, трансформаторы напряжения и разъединяющие контакты (выполняющие роль разъединителей).

Конструкция шкафов КМ1 и выкатных элементов предусматривает возможность их закрепления в рабочем и контрольном положениях, а также их выкатывание из шкафа для ревизии и ремонта.

В качестве коммутационных аппаратов для шкафов КРУ применяются выключатели: маломасляные, вакуумные и элегазовые.

Переход сборных шин с одного ряда камер на другой выполняется с помощью шинных мостов. Шинный мост без разъединителей устанавливается в любом месте распредустройства. Шинный мост с двумя разъединителями устанавливается только на крайние камеры ряда.

Конструкция шкафов предусматривает кабельный и шинный ввод.

Условия эксплуатации: высота над уровнем моря не более 1000 м; для исполнения УЗ нижнее рабочее значение температуры воздуха при эксплуатации:

а) от -5 °С до +40 °С без установки подогревателей в релейном шкафу;

б) от -25 °С до +40 °С с установкой подогревателей в релейном шкафу.

Таблица 6.2 - Технические характеристики

Наименование параметра	Значение
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток главных цепей и сборных шин, А	630, 1000, 1600, 2000, 2500, 3150
Номинальный ток отключения выключателя, встроенного в КРУ, кА	20; 31,5
Ток термической стойкости (кратковременный ток) для промежутка времени 3 с, кА	20;31,5
Номинальный ток электродинамической стойкости главных цепей шкафов КРУ, кА	51; 81
Номинальная мощность встраиваемых трансформаторов СН, кВхА	40
Вид линейных высоковольтных подсоединений	кабельные шинные
Условия обслуживания	с двусторонним обслуживанием с односторонним обслуживанием
Степень защиты по ГОСТ 14254-96	защищенное исполнение - IP20 для категории размещения 3 и 4 по ГОСТ 15150
Максимальное количество высоковольтных кабелей в шкафах с выключателями	4
Тип кабельных разделок	КВЭД-10
Наибольшее сечение кабелей высокого напряжения, мм2	3x240
Тип выключателя: на номинальный ток до 3150 А	ВБЭ; ВБЧЭ, ВКЭ-10, ВБКЭ-10, BB/TEL, Эволис, VF, HD4, LF ВМПЭ-1,ВВЭ-СМ, HD4, LF
Типы применяемых микропроцессорных защит	SEPAM, SPAC, MICOM, Сириус, Орион
Тип разъединителя	штепсельный, силовой типа РВР-10/4000
Типы трансформаторов тока	ТОЛ-10(ТЛК-10); ТЛШ-10
Типы трансформаторов напряжения	НОЛ.08; НОЛ.06
Типы силовых трансформаторов	ТСКС-40
Типы высоковольтных предохранителей	ПК1-6; ПК1-10; ПК2-6; ПК2-10
Габаритные размеры шкафа отходящих линий (ШхВхГ), мм	750 х 1300 х 2150 (2310)

6.1.2 Выбор оборудования на вводе 6 кВ трансформатора

Расчётный ток присоединения определяется из условия отключения одного трансформатора. Максимальная нагрузка на оставшийся в работе трансформатор определяется максимальной нагрузочной мощностью в аварийном режиме:

а) По номинальным параметрам для утяжелённого режима подходит к установке выключатель типа ВБЭ-10-31,5/3150 выкатного исполнения. Условия выбора и проверки выключателя приведены в таблице 6.3.

Отключающая способность выключателя оценивается по времени

t = tсв + 0,02 с.

Собственное время отключения выключателя ВБЭ-10-31,5/3150 равно 0,04 с. t = 0,04 + 0,02 = 0,06 с.

Так как t < 0,09 с, то значение нормированной асимметрии bном = 27% по [6, рис.2.37].

Полное время отключения короткого замыкания в точке К2:

где tз - время действия максимальной токовой защиты.

Расчётный тепловой импульс В определяется по формуле значения токов короткого замыкания, постоянная времени затухания апериодической составляющей тока трехфазного короткого замыкания:

Таблица 6.3 - Условия выбора и проверки выключателя типа ВБЭ-10-31,5/3150

Условия выбора и проверки	Номинальные параметры	Расчётные параметры
	10 кВ	6 кВ
	3150 А	2566 А
	31,5 кА	18,62 кА
	80 кА	50,82 кА
	31,5 кА	18,62 кА
	80 кА	50,82 кА
	31,52×3=2976,8 кА×с	416 кА×с
	31,5 кА	18,62 кА
	1,41·31,5=56,58 кА41,20 кА

Выключатель проходит по всем параметрам в нормальном, утяжелённом и аварийном режимах.

б) На вводе от трансформатора по номинальным параметрам в нормальном и утяжелённом режиме подходит шинный трансформатор тока типа ТШЛК-10. Условия выбора и проверки трансформатора тока, приведены в таблице 6.5. Термическая стойкость шинного трансформатора тока в режиме короткого замыкания оценивается по тем же расчётным параметрам, что и выключателя. Динамическая стойкость шинного трансформатора тока определяется стойкостью шин и проверке не подлежит.

Расчётная нагрузка вторичных цепей трансформатора тока определяется для схемы включения приборов, приведённой на рисунке 6.1, расчет сведен в таблицу 6.4.

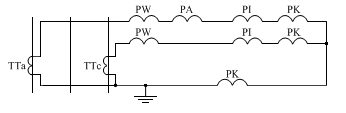

Рисунок 6.1 - Схема включения приборов

Таблица 6.4 - Расчёт нагрузки

Прибор	Тип	Нагрузка по фазам, В.А
		А	В	С
Амперметр	Э-335	0,5	-	-
Ваттметр	Д-335	0,5	-	0,5
Счётчик активной и реактивной энергии	ЦЭ 6850	2,25	-	2,25
Всего:		3,25	-	2,75

Наиболее загруженная фаза А, где S приб= 3,25 ВА.

Сопротивление измерительных приборов фазы А:

Максимально возможное сопротивление соединительных проводов при r2ном = 0,8 Ом в классе точности 0,5 составляет:

Сечение соединительных проводов для схемы соединений трансформатора тока в неполную звезду.

где - удельное сопротивление провода, для алюминиевых проводов принимаем

= 0,028 Ом·мм2/м;

- длина трассы соединительных проводов.

Минимальное сечение алюминиевого провода из условия механической прочности 2,5 мм2. Принимаем Sпр = 2,5 мм2. При этом сечении сопротивление проводов:

Вторичная нагрузка трансформаторов тока:

Таблица 6.5 - Условия выбора и проверки трансформатора тока типа ТШЛК-10

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
	10 кВ	6 кВ
	3000 А	2566 А
	-	50,82 кА
	кА·с416 кА·с
	0,8 Ом	0,62 Ом

Трансформатор тока ТШЛК-10-3000У3 проходит по всем параметрам в нормальном, утяжелённом и аварийном режимах.

в) Выбираем разрядники типа РВО-10-У1 для защиты от атмосферных и кратковременных внутренних перенапряжений изоляции электрооборудования электростанций и подстанций постоянного тока. Выбор разрядников производится по номинальному напряжению.

6.1.3 Выбор и проверка сборных шин РУ-6 кВ

а) Расчётный рабочий ток сборных шин принимается равным длительному максимальному току в наиболее тяжёлом режиме работы электроустановки. Максимальный ток будет протекать по сборным шинам при отключении одного трансформатора и перегрузке другого. Так как мощность подключенных к секциям сборных шин батарей конденсаторов, как правило, намного меньше мощности трансформаторов, то их влиянием пренебрегаем.

По этому току выбираются алюминиевые двухполосные шины сечением (120х8)х2 мм, установленные на ребро.

б) Проверка шинной конструкции на динамическую стойкость в режиме короткого замыкания заключается в сравнении максимального напряжения в ней с допустимым (sдоп = 90 МПа по таблице 5.3 [14]). Эскиз расположения шин на рисунке 6.2.

Рисунок 6.2 - Эскиз расположения шин

Для установки в ЗРУ выбираем КРУ КМ-I. Значения расстояние между осями фаз (а) и расстояние между осями опорных изоляторов вдоль фазы (l) принимаются по типовым проектам распределительных устройств:

a= 0,35 м; l= 0,75 м.

Расстояние между прокладками , b = 0,008 м, h = 0,12 м.

Момент сопротивления шин:

Наибольшее удельное усилие, приходящееся на 1 м длины шины от взаимодействия токов в фазах определяется по формуле:

Максимально расчетное напряжение в материале от взаимодействия фаз определяется по формуле:

Сила взаимодействия между полосами шин определяется по формуле (5.39) [14].

По табл. 5.4 [14] при отношении b/h=0,067 коэффициент .

Напряжение в материале шины от межполосного взаимодействия определяется по формуле (5.37) [14].

Суммарное напряжение определяется по формуле (5.36) [14]

в) Проверка сборных шин на термическую стойкость проводится по полному току короткого замыкания в точке К2.

Тепловой импульс в шинах определяется суммарным током короткого замыкания от системы и двигателей:

Минимальное сечение шин по условиям термической стойкости определяется по формуле:

где С - расчетный коэффициент, значение для алюминиевых шин принимается равным С = 90.

Условия выбора и проверки сборных шин приведены в таблице 6.6.

Таблица 6.6 - Условия выбора и проверки сборных шин

Условия выбора и проверки	Номинальные параметры	Расчётные параметры
	2650 A	2566 А
	90 МПа	77,55 МПа
	960 мм2	226,6 мм2

Сборные шины проходят по всем параметрам в нормальном, утяжелённом и аварийном режимах.

6.1.4 Выбор опорных изоляторов для РУ-6 кВ

По номинальному напряжению, роду установки и допускаемой механической нагрузке подходят проходные изоляторы ИОР-10-7,5УХЛ2. Условия выбора и проверки приведены в таблице 6.7. Проверка по допустимой механической нагрузке производится по условию:

где Н - высота изолятора.

Наибольшая расчетная нагрузка на опорный изолятор определяется:

Таблица 6.7 - Условия выбора и проверки опорных изоляторов

Условия выбора и проверки	Номинальные параметры	Расчётные параметры
	10 кВ	6 кВ
	4,5 кН	1,46 кН

Опорные изоляторы проходят по всем параметрам в нормальном, утяжелённом и аварийном режимах.

6.1.5 Выбор секционного выключателя и трансформатора тока

Секционный выключатель и трансформатор тока выбираются по тем же показателям, что и выключатель на вводе трансформатора, но нагрузка в два раза меньше: выбираем выключатель ВБЭ-10-31,5/1600 УХЛ2 на номинальный ток 1600 А:

Собственное время отключения выключателя ВБЭ-10-31,5/1600 равно 0,04 с. t = 0,04 + 0,02 = 0,06 с.

Так как t < 0,09 с, то значение нормированной асимметрии bном = 20,02%.

Полное время отключения короткого замыкания:

Таблица 6.8 - Условия выбора и проверки выключателя типа ВБЭ-10-31,5/1600 УХЛ2

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
UномUном.сети10 кВ6 кВ
IномIдлит.макс1600 А1283 А
Iвкл.номIпо31,5 кА18,62 кА
iвклiуд80 кА58,12 кА
Iдин.номIпо31,5 кА18,62 кА
Iдин.макс.iуд80 кА58,12 кА
Iт. tт>B	31,52·3=2977 кА·с416 кА·с
Iотк.номIn31,5 кА18,62 кА
∙31,5∙1,2=53 кА47,177 кА

Выключатель проходит по всем параметрам в нормальном, утяжеленном и аварийном режимах.

6.1.6 Выбор и проверка трансформаторов тока на секционный выключатель

По номинальным параметрам в ячейке секционного выключателя выбираем трансформатор тока типа ТШЛК-10-2000У3. Соединительные провода приняты алюминиевые сечение 4 мм2, длиной 20 м.

Таблица 6.9 - Расчет нагрузки

Прибор	Тип	Нагрузка по фазам, В·А
		А	В	С
Амперметр	Э-335	0,5	-	-
Всего:		0,5	-	-

Таблица 6.10 -Условия выбора и проверки трансформатора тока типа ТШЛК-10-2000У3

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
UномUном.сети10 кВ6 кВ
IномIдлит.макс2000 А1575А
Кдин ·· Iномiуд-58,12 кА
(К1·I1ном)tmB(35·2)3=14700 кА416 кА·с
Z2номZ2r20,8 Ом0,36Ом

Трансформатор тока проходит по всем параметрам в нормальном, утяжеленном и аварийном режимах работы.

Выбор электрооборудования на отходящих линиях от РУ-6 кВ

6.1.7 Выбор и проверка выключателя в РУ-6 кВ

Расчетный ток в отходящих линиях определяется исходя из следующих допущений:

нагрузка на линиях в нормальном режиме распределяется между линиями равномерно (50 линий).

-на всех линиях одинаковый ;

в утяжеленном (ремонтном или аварийном) режиме каждая линия может нести двойную нагрузку, из таблицы 4.2: Iрасч = 348 А.

Принимаем к установке выключатель типа ВБЭ-10-31,5/630 УХЛ2, tсв=0,03 с.

t = 0,03 + 0,02 = 0,05 с.

bном = 33% .

Условия выбора и проверки приведены в таблице 6.11.

Таблица 6.11 -Условия выбора и проверки выключателя типа ВБЭ-10-31,5/630 УХЛ2

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
UномUном.сети10 кВ6 кВ
IномIдлит.макс630 А348 А
Iвкл.номIпо31,5 кА18,11 кА
iвклiуд80 кА47,16 кА
Iдин.макс.iуд80 кА51,15 кА
Iт. tт>B	31,52·3=2977 кА·с226,3 кА·с
Iотк.номIn31,5 кА18,11 кА
∙31,5∙1,2=53 кА47,177 кА

Выключатель проходит по всем параметрам в нормальном, утяжеленном и аварийном режимах.

6.1.8 Выбор и проверка трансформатора тока

По номинальным параметрам на отходящей линии может быть выбран трансформатор тока типа ТЛК-10-1У3.

Соединительные провода приняты алюминиевые, сечением 4 мм2 длиной 20 м.

Таблица 6.12 - Расчет нагрузки

Прибор	Тип	Нагрузка по фазам, В·А
		А	В	С
Амперметр	Э-335	0,5	-	-
Счетчик активной энергии	САЗУ И-672М	2,5	-	2,5
Счетчик реактивной энергии	СР4У И-673М	3,75	-	3,75
Всего:		6,75	-	6,25

Таблица 6.13 - Условия выбора и проверки трансформатора тока типа ТЛК-10-1У3

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
UномUном.сети10 кВ6 кВ
IномIдлит.макс600 А348 А
Кдин ·· Iномiуд-47,16 кА
ImtmB31,53=2977 кА226,3 кА·с
Z2номZ2r20,6 Ом0,51Ом

Трансформатор тока проходит по всем параметрам в нормальном, утяжеленном и аварийном режимах работы.

Расчетные токи на остальных отходящих линиях приведены в таблице 4.2.

Максимальный ток у отходящей линии к силовому трансформатору мощностью

кВА составляет 154,1 А. Выбираем вакуумный выключатель типа ВБЭ-10-31,5/630 УХЛ2.

Для синхронных и асинхронных двигателей, а так же конденсаторных батарей выбираем аналогичный выключатель.

Условия выбора и проверки выключателей к цеховым трансформаторам 1600 кВА представлен в таблице 6.14, проверки трансформаторов тока в таблице 6.15.

Таблица 6.14 -Условия выбора и проверки выключателя типа ВБЭ-10-31,5/630 УХЛ2

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
UномUном.сети10 кВ6 кВ
IномIдлит.макс630 А154,1 А
Iвкл.номIпо31,5 кА20,03 кА
iвклiуд80 кА57,56 кА
Iдин.номIпо31,5 кА20,03 кА
Iдин.макс.iуд80 кА57,56 кА
Iт. tт>B	31,52·3=2977 кА·с276,8 кА·с
Iотк.номIn31,5 кА19,17 кА
∙31,5∙1,2=53 кА47,177 кА

Выключатель проходит по всем параметрам в нормальном, утяжеленном и аварийном режимах.

Таблица 6.15 - Условия выбора и проверки трансформатора тока типа ТЛК-10-1У3

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
UномUном.сети10 кВ6 кВ
IномIдлит.макс600 А154,1 А
Кдин ·· Iномiуд-57,56 кА
ImtmB31,53=2977 кА276,8 кА·с
Z2номZ2r20,6 Ом0,51 Ом

Трансформатор тока проходит по всем параметрам в нормальном, утяжеленном и аварийном режимах работы.

6.1.9 Выбор трансформатора напряжения на секциях 6 кВ

На каждой секции подключается по одному трансформатору напряжения типа НТМИ-10-66У3.

К трансформатору напряжения подключены параллельные обмотки приборов PV, PW, PI, PK.

Счётчики активной энергии (PI) - на всех присоединениях; ваттметры (PW) - на вводах, и счётчики реактивной энергии (PK) - на вводах и батареях конденсаторов; вольтметры с переключателем (PV) - на секциях шин.

Таблица 6.16 - Расчет вторичной нагрузки трансфор-ра напряжения НТМИ-10-66У3

Наименование прибора	Тип прибора	Количество приборов	Нагрузка включения между фазами, В·А
			АВ		ВС		СА
Показывающий вольтметр	Э-335	1	2	2	-	-	-	-
Ваттметр	Д-335	1	1,5	1,5	1,5	1,5	-	-
Счетчик активной энергии	САЗУ И-672М	13	3	39	3	39	-	-
Счетчик реактивной энергии	СР4У И-673М	12	-	-	3	36	3	36
Всего:	155

Таблица 6.17 -Условия выбора и проверки трансфор-ра напряжения типа НТМИ-10-66

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
UномUном.сети10 кВ6 кВ
S2ном.Sрасч.200 В·А155 В·А

Трансформатор напряжения типа НТМИ-10-66 У3 удовлетворяет условиям проверки.

В цепи измерительных трансформаторов напряжения будут установлены предохранители типа ПКН 001-10У3 с номинальным напряжением Uн.=10 кВ.

На присоединении трансформаторов напряжения принимаем к установке разрядники марки РВО-6 У1.

6.1.10 Выбор и проверка кабельных линий

Проверка кабеля на термическую стойкость:

Минимальное допустимое сечение по условию термической стойкости находится по формуле:

где С - расчетный коэффициент для выбранного типа кабеля, С=90;

В- тепловой импульс в расчетной точке КЗ.

- на кабельных линиях от РУ-6 кВ, РУ-1 и РУ-2 :

= 12,02 мм2

По условию термической стойкости минимальное сечение кабеля равно 16 мм2

- на кабельных линиях в сторону РУ-1 6 кВ:

= 167,1 мм2

По условию термической стойкости минимальное сечение кабеля равно 180 мм2

- на кабельных линиях в сторону РУ-2 6 кВ:

= 172,6 мм2

По условию термической стойкости минимальное сечение кабеля равно 180 мм2

Расчетные токи на остальных отходящих линиях РУ-1 и РУ-2 приведены в таблице 4.2.

Условия выбора и проверки практически одинаковы за исключением некоторых параметров, которые не влияют на выбор. Поэтому в РУ-1 и РУ-2 устанавливаем аналогичное оборудование выбранное выше.

6.1.11 Выбор оборудования на вводе 110 кВ

Расчётный ток в утяжелённом режиме определяется из условия работы одного трансформатора:

а) По номинальным параметрам для утяжелённого режима к установке могут быть приняты разъединители типа РНД-110/1000-У1. Условия выбора и проверки приведены в таблице 6.18.

Проверка этих аппаратов на динамическую и термическую стойкость проводится по току короткого замыкания на стороне ВН трансформатора в точке К1, значения которого приведены в таблице 5.1.

Полное время отключения короткого замыкания в этом случае будет равно:

где tз.т - время действия дифференциальной защиты трансформатора, с;в - полное время отключения выключателя, с.

Тепловой импульс В определяется:

Таблица 6.18 - Условия выбора и проверки разъединителя типа РНД-110/1000-У1

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
	110 кВ	110 кВ
	1000 А	293,9 А
	80 кА	30,29 кА
	31,52·4 = 3969 кА2·с	221,24 кА2·с

Разъединители 110 кВ проходят по всем параметрам в нормальном, утяжелённом и аварийном режимах.

б) Выбираем разрядники типа РВМГ-110 для защиты от атмосферных и кратковременных внутренних перенапряжений изоляции электрооборудования электростанций и подстанций постоянного тока. . Выбор разрядников производится по номинальному напряжению.

6.1.12 Выбор выключателя на стороне 110 кВ

По номинальным параметрам к установке подходит выключатель типа ВЭБ-110-I. Условия выбора и проверки приведены в табл. 6.19.

Собственное время отключения выключателя ВЭБ-110-I равно 0,035 с.

t = tсв + 0,02 с = 0,035 + 0,02 = 0,055 с.

Отключающая способность выключателя оценивается по времени

Так как t < 0,09 с, то значение нормированной асимметрии bном = 30%

Полное время отключения:

Тепловой импульс:

Таблица 6.19 - Условия выбора и проверки выключателя ВЭБ-110-I

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
	110 кВ	110 кВ
	2500 А	293,9 А
	40 кА	11,90 кА
	102 кА	30,29 кА
	40 кА	11,90 кА
	102 кА	30,29 кА
	402·3=4800 кА2·с	16,29 кА2·с
	40 кА	11,90 кА
	20,23 кА.

Выключатель проходит по всем параметрам в нормальном, утяжелённом и аварийном режимах.

6.1.13 Выбор трансформаторов тока на стороне 110 кВ

По номинальным параметрам на высоковольтном вводе может быть выбран трансформатор тока типа ТФЗМ-110-Б-У1. Условия выбора и проверки приведены в таблице 6.21. К трансформаторам тока подключены приборы: амперметр и счётчик активной энергии. Расчетная нагрузка вторичных цепей ТТ определяется только нагрузкой амперметра.

Таблица 6.20 - Расчет вторичной нагрузки

Прибор	Тип	Нагрузка по фазам, ВА
		А	В	С
Амперметр	Э - 335	0,45	-	-
Всего		0,45	-	-

Наиболее загруженная фаза А: Sприб= 0,45 ВА.

Сопротивление измерительных приборов фазы А:

Максимально возможное сопротивление соединительных проводов при r2доп= 1,2 Ом составляет:

Сечение соединительных проводов:

Минимальное сечение алюминиевого провода из условия механической прочности 4мм2. Принимаем Sпр=4мм2. При этом сечении сопротивление проводов:

Вторичная нагрузка ТТ:

Таблица 6.21-Условия выбора и проверки трансформатора тока типа ТФЗМ-110-Б-У1

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
	110 кВ	110 кВ
	300А	293,9 А
	84 кА	30,29 кА
	28·3=2352 кА2.с	16,29 кА2.с
	1,2 Ом	0,674 Ом

Трансформатор тока проходит по всем параметрам в нормальном, утяжелённом и аварийном режимах.

6.1.14 Выбор трансформатора напряжения на 110 кВ

На каждой секции подключаются по одному трансформатору напряжения типа НКФ-110-IIУ1, выбор производится по номинальным данным.

К трансформатору напряжения подключены параллельные обмотки приборов PV, PW, PI, PK.

Счетчик активной энергии (PI) - на всех присоединениях; ваттметры (PW) - на вводах; счетчики реактивной энергии (PK) - на вводах; вольтметр с переключателем (PV) - на секциях шин.

Таблица 6.22 - Расчет вторичной нагрузки трансфор-ра напряжения типа НКФ-110-IIУ1

Прибор	Тип	Кол-во приборов	Нагрузка включения между фазами, ВА
			АВ		ВС		СА
Показывающий вольтметр	Э-365	1	0,5	0,5	-	-	-	-
Ваттметр	Д-365	1	0,28	0,28	0,28	0,28	-	-
Счетчик активной и реактивной энергии	ЦЭ 6850	1	4	4	4	4	-	-
Всего	5,06

Величина допустимой нагрузки вторичной цепи в классе точности:

· 0,2 составляет 100 ВА.

Таблица 6.23 - Условия выбора и проверки трансформатора напряжения НКФ-110-IIУ1

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
	110 кВ	110 кВ
	100 ВА	5,06 ВА

Таким образом, данный трансформатор напряжения удовлетворяет условиям проверки.

Все выбранное оборудование понизительной подстанции 110/6 кВ схематично представлено в графической части курсового проекта на листе 1.

6.2 Выбор и проверка основного электрооборудования до 1000 В

Все оборудование, устанавливаемое в распределительной сети до 1000 В, комплектное. В цехах устанавливаются комплектные трансформаторные подстанции.

Выберем типы выключателей устанавливаемых в вводных, секционных шкафах, а также шкафах отходящих линий от КТП.

Коммутация и защита цеховых распределительных сетей осуществляется малогабаритными трехполюсными автоматическими выключателями.

6.2.1 Выбор вводного автоматического выключателя

Выключатель предварительно выбирается по номинальному напряжению и току, затем проверяется его отключающая способность.

Расчетный ток присоединения из условия отключения одного трансформатора. Максимальная нагрузка на оставшейся в работе трансформатор не должна превышать 140%.

Вводной и секционный выключатели проверяются по току металлического КЗ, т.е. без учета сопротивления дуги.

По номинальным параметрам для утяжеленного режима подходит к установке автоматический выключатель ВА55-47 с полупроводниковыми селективными расцепителями на номинальный ток 4000 А. Условия выбора и проверки выключателя приведены в таблице 6.24.

Таблица 6.24-Условия выбора и проверки вводного автомата типа ВА53-47

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
0,66 кВ0,4 кВ
4000 А3237 А
80 кА33,6 кА

Автоматический выключатель удовлетворяет условиям проверки.

6.2.2 Выбор секционного автоматического выключателя

Принимаем к установке автоматический выключатель ВА55-45 с полупроводниковыми расцепителями с токоограничивающей способностью, номинальный ток выключателя 2500 А. Условия выбора и проверки представлены в табл 6.25.

Таблица 6.25- Условия выбора и проверки секционного автомата ВА55-45

Условия выбора и проверки	Расчетные параметры
0,66 кВ0,4 кВ
2500 А1619 А
55 кА33,6 кА

Выключатель удовлетворяет условиям проверки.

6.2.3 Выбор трансформатора тока на вводе от трансформатора 1600 кВА

По номинальным параметрам в нормальном и утяжелённом режимах подходит к установке трансформатор тока типа ТшлК-0.66У3. К ТТ подключены приборы: амперметр, счётчик активной энергии.

Таблица 6.26 Расчётная нагрузка трансформатора тока ТшлК-0.66У3

Прибор	Тип	Нагрузка по фазам, ВА
		А	В	С
Амперметр Счётчик активной энергии	Э-335 М 230	0.5 2.5	- -	- 2.5
Всего		3	-	2,5

рис. 6.3 - Схема подключения приборов к трансформатору тока

Наиболее загруженная фаза А: Sприб=3 ВА.

Сопротивление измерительных приборов фазы А:

Ом.

Максимально возможное сопротивление измерительных проводов при r2ном=2 Ом в классе точности 1 составляет:

rпров=2-0,12-0.1=1,78 Ом.

Сечение соединительных проводов для схемы соединений трансформатора тока в неполную звезду:

мм2,

где l=10 м - длина трассы соединительных проводов.

Минимальное сечение алюминиевого провода из условия механической прочности 2,5 мм2. Принимаем Sпр=2.5 мм2. При этом сечении сопротивление провода:

Вторичная нагрузка трансформатора тока:

R2расч=0,12+0,1+0,194=0,414 Ом.

Расчётная нагрузка ТТ: S2расч=3 ВА.

Таблица 6.27- Условия проверки трансформатора тока ТшлК-0.66У3

Условия выбора и проверки	Номинальные параметры	Расчётные параметры
UномUном сети,кВ0,660,4
IномIдлит макс,А40003237
Z2номZ2расч,Ом20,414

Трансформатор тока проходит по всем параметрам.

6.2.4 Выбор трансформатора тока на секционном автомате

По номинальным параметрам в нормальном и утяжелённом режимах подходит к установке трансформатор тока типа ТНшл-0.66У3. К ТТ подключены приборы: амперметр, счётчик активной энергии.

Расчётная нагрузка ТТ: S2расч=3 ВА.

Таблица 6.28- Условия проверки трансформатора тока ТшлК-0.66У3.

Условия выбора и проверки	Номинальные параметры	Расчётные параметры
UномUном сети,кВ0,660,4
IномIдлит макс,А20001619
Z2номZ2расч,Ом20,414

Трансформатор тока проходит по всем параметрам.

Так как для большинства электроприемников не предусматривается дистанционное управление, то пускозащитная аппаратура располагается непосредственно у электроприемника с питанием от магистрали.

Для всех РП принимаем к установке распределительные шкафы марки ПР8501 в различной комплектации. По результатам расчетов нагрузок (табл.4.5), выбраны автоматические выключатели типа ВА. Комплектация шкафов РП представлена в таблице 6.29. Условия выбора и проверки выключателей на отходящей линии РП представлены в таблице 6.30 и таблице 6.31.

Распределительные щитки освещения выполнены для открытой установки. Во всех отделениях принимаем к установке силовые пункты серии ПР 8511-В. В качестве вводного выключателя в силовых пунктах установлены автоматические выключатели серии ВА с номинальным током Iном = 250 А.

Для групповых осветительных сетей применяем щитки серии ОЩВ с однополюсными автоматами серии ВА.

Таблица 6.29 - Выбранные типы распределительных шкафов

№ РП	Номинальный ток РП, А	Ввод. автомат	Ном. Ток вводного автомата, А	Исполнение по способу установки и степени защиты	Число отходящих автоматов	Количество отходящих автоматов по типам
						ВА51-31 (6,3-100А)	ВА51-35 (100-250А)
РП-1	107	ВА51-35	125	ПР 8501-03-2-051-3У3	4	4	-
РП-2	98	ВА51-35	125	ПР 8501-03-2-051-3У3	4	4	-
РП-3	44	ВА51-35	125	ПР 8501-03-2-051-3У3	10	10	-
РП-4	137	ВА51-35	160	ПР 8501-03-2-051-3У3	15	12	3
РП-5	130	ВА51-35	160	ПР 8501-03-2-051-3У3	2	2	-
РП-6	141	ВА51-35	160	ПР 8501-03-2-051-3У3	4	4	-
РП-7	60	ВА51-35	125	ПР 8501-03-2-051-3У3	15	15	-
РП-8	103	ВА51-35	125	ПР 8501-03-2-051-3У3	3	3	-
РП-9	136	ВА51-35	160	ПР 8501-03-2-051-3У3	2	2	-
РП-10	100	ВА51-35	125	ПР 8501-03-2-051-3У3	2	2	-

Таблица 6.30 - Условия выбора и проверки выключателя на отходящей линии РП автомат ВА51-31

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
0,4 кВ0,4 кВ
100А97 А
22 кА0,32 кА

Таблица 6.31- Условия выбора и проверки выключателя на отходящей линии РП автомат ВА51-35

Условия выбора и проверки	Номинальные параметры	Расчетные параметры
0,4 кВ0,4 кВ
100А97 А
22 кА0,32 кА

Автоматические выключатели распределительных шкафов удовлетворяет условиям проверки.

7. Расчет электрического освещения

.1 Светотехнический расчет освещения

Электрическое освещение канатного цеха №1 калибровочного завода выполняется в соответствии с СНиП.

Для внутреннего освещения цеха предусматриваем рабочее и аварийное освещение. Аварийное освещение предназначается для продолжения работ и для эвакуации людей при аварийном отключении рабочего освещения. Освещенность на рабочих поверхностях при аварийном освещении предусматриваем не менее 5% рабочей освещенности, но не менее 2 лк.

Напряжение сети общего освещения принято 380/220 В переменного тока. Источники света работают от сети напряжением 220 В. Напряжение сети ремонтного освещения принято 42 В, а в особо опасных условиях - 12 В. Питание сети рабочего освещения предусматривается от шин 0,4 кВ трансформаторной подстанции.

Обслуживание светильников осуществляется с лестниц и стремянок, мостовых кранов, мостиков и со специальных инвентарных устройств.

В канатном цехе №1 предусматривается размещение системы общего освещения. К общему освещению, при необходимости, добавляется местное освещение. Светильники располагаются только в верхней зоне помещения и крепятся непосредственно к потолку помещений. Общее освещение выполняется равномерным, т.е. по всему помещению создается одинаковая освещенность. Светильники располагаются рядами на одинаковом расстоянии друг от друга.

Эскиз размещения светильника в отделении приведен на рис. 7.1.

Рис. 7.1 -

Проектирование электроснабжения калибровочного завода

Проектирование электроснабжения калибровочного завода

6.1.5 Выбор секционного выключателя и трансформатора тока

Похожие работы на - Проектирование электроснабжения калибровочного завода
