Введение

На сегодняшний день автомобили Skoda (Шкода) справедливо можно отнести к лидерам мирового автомобильного рынка. Вслед за Европой Skoda прочно обосновалась и в России. Согласно статистике, продажи этого автомобиля в нашей стране неизменно растут год от года.Yeti - первый кроссовер компании Шкода. Российские продажи автомобиля стартовали в ноябре 2009 года.Yeti построена на платформе Volkswagen A5 в версии PQ35. Наиболее близким "родственником" кроссовера можно назвать модель Skoda Octavia Scout, по сравнению с которой новинка имеет увеличенный до 180 мм дорожный просвет (такая величина клиренса - предел для платформы).

Активную безопасность Skoda Yeti обеспечивают биксеноновые фары с поворотными модулями. Избежать аварии помогают электронные системы стабилизации: ESP, EDS, AFM, HBA DSR, ABS, MSR, EBV, ESBS и ASR. Чтобы снизить вероятность удара сзади, при экстренном торможении активируется функция мигания стоп-сигналов.

Пассивную безопасность обеспечивают до девяти подушек безопасности, включая подушку безопасности для коленей водителя и подушки безопасности для пассажиров на задних сиденьях, специальное крепление двигателя и педалей.

В автомобиле Skoda Yeti применяются современные технические решения: коробка переключения передач DSG, инновационная система трансформации задних сидений Vario Flex, панорамная крыша со сдвижным люком и электрической шторкой, режим off-road, противотуманные фары с функцией углового освещения и многое другое.

Система трансформации задних кресел Vario Flex характерна независимыми креплениями для каждого из трёх сидений второго ряда Skoda Yeti. Убрав центральное сиденье, можно сдвинуть соседние на 80 мм к центру каждое. Объём багажника кроссовера варьирует в пределах 510-1760 л (методика VDA, последнее значение достигается при удалении всех трёх задних кресел).

Для подключения задней оси используется муфта Haldex IV поколения. За счет полностью электронного управления (сигналы в блок управления муфтой поступают из блока управления двигателем, блока управления ABS, а также от некоторых датчиков систем активной безопасности) муфта обеспечивает быстрое подключение задней оси. Теперь уже не требуется пробуксовка передних колес для подключения задней оси.

1. История Skoda Yeti

- первый кроссовер компании Skoda. Мировая премьера состоялась в рамках Geneva Motor Show в марте 2009 года. Cерийное производство модели началось с 12 мая 2009 года. Российские продажи автомобиля стартовали в ноябре 2009 года. Автомобиль представляет собой симбиоз уникального дизайна, безопасности, функциональности и комфорта.построен на платформе Volkswagen A5 в версии PQ35. Наиболее близким "родственником" кроссовера можно назвать модель Skoda Octavia Scout, по сравнению с которой новинка имеет увеличенный до 180 мм дорожный просвет. Компактные размеры кроссовера гарантируют легкую управляемость и маневренность в городе. При первом взгляде на Yeti всё внимание сразу приковывается к массивному бамперу и решётке радиатора, окружённой четырьмя фарами. Профиль автомобиля очерчен своеобразной линией приподнятой крыши, выразительными контурами центральной и задней стоек кузова. Оригинальная и очень дружелюбная внешность Skoda Yeti скрывает под собой технически продвинутые агрегаты и узлы от материнского концерна Volkswagen.

Интерьер 5-местного Yeti практичен и рационален. В салоне просторно, более высокая посадка даёт пассажирам чувство безопасности и лучший обзор. Специально разработанная приборная панель подчёркивает сдержанный дизайн интерьера. В автомобиле имеется достаточное количество места для хранения вещей. Сидения с плотной набивкой, боковой поддержкой и регулятором поясничного изгиба обеспечат пассажирам удобство и комфорт в долгих поездках. Система VarioFlex позволяет трансформировать каждое их трёх сидений заднего ряда. Благодаря этой системе есть возможность изменять внутреннее пространство автомобиля практически без ограничений, при необходимости увеличивая погрузочное пространство до 1760 литров.

Моторная линейка состоит из пары бензиновых 16-клапанных агрегатов серии TSI и 2-литровый турбодизель TDI. Поперечно установленные "четверки" TSI работают с непосредственным впрыском топлива в камеры сгорания и турбонаддувом. Базовая переднеприводная версия оснащается двигателем 1,2 л TSI (105 л.с.). Проверенный временем 1,8-литровый TSI (152 л.с.) стыкуется с полноприводной трансмиссией 4Motion. Для полноприводных вариантов так же предлагается двухлитровый турбодизель мощностью 170 лошадей, а в переднеприводном исполнении мощность этого мотора составляет 110 лошадиных сил. В качестве трансмиссии - ручная шестиступенчатая коробка передач, роботизированная шести- или семискоростная DSG.Yeti получил самую высокую оценку "пять звезд" по результатам краш-тестов, проводимых Euro NCAP. Активную безопасность обеспечивают биксеноновые фары с поворотными модулями. Избежать аварии помогают электронные системы стабилизации: ESP, EDS, AFM, HBA DSR, ABS, MSR, EBV, ESBS и ASR. Чтобы снизить вероятность удара сзади, при экстренном торможении активируется функция мигания стоп-сигналов. Пассивную безопасность обеспечивают до девяти подушек безопасности, включая подушку безопасности для коленей водителя и подушки безопасности для пассажиров на задних сиденьях, специальное крепление двигателя и педалей.Yeti по праву можно назвать многоцелевым автомобилем компакт-класса для семьи из 3-4 человек, приятный во всех отношениях и полезный в бытовых поездках. Он порадует потенциального покупателя качественной сборкой, экономичными двигателями и по-немецки добротными материалами отделки салона.

В 2013 году в рамках международного автосалона во Франкфурте компания Skoda представила обновленную модель Yeti 2014. Автомобиль теперь предлагается в двух вариантах: City для города и Outdoor для бездорожья. Версия City получила окрашенные в цвет кузова бамперы и боковые защитные молдинги. Модификация Outdoor отличается более внедорожным декором в виде некрашеных пластиковых накладок на порогах и бамперах, плюс псевдозащита спереди - серебристая накладка на бампере. Также у данной версии увеличены углы геометрической проходимости. Обе версии получили обновленную внешность, переработанный салон, широкую гамму двигателей, новые литые диски, дорожный просвет 180 мм и несколько дополнительных вариантов конфигурации.

Основные изменения претерпела носовая часть кроссовера. Автомобиль получил новые головные фары, а также прямоугольные противотуманные фары взамен прежних круглых. Теперь противотуманные фары располагаются в нижней части бампера, а не рядом с головными, как это было в дорестайлинговой версии. В качестве опции можно заказать биксенон и светодиодные ходовые огни. Что касается решетки радиатора, то ее форма и размеры также слегка изменились, а капот с продольными ребрами выштамповки теперь увенчан новым логотипом компании. Задняя часть кроссовера получила слегка видоизмененную крышку багажника с иным по форме углублением под номерной знак, а также новые С-образные фонари и прямоугольные светоотражатели. Глядя на дизайн ресталинговой Skoda Yeti 2014, становится понятна суть новой концепции компании - уход от плавных линий к более строгим и точным. Дизайнеры добавили четыре вида легкосплавных дисков нового привлекательного дизайна, а также четыре новых цвета кузова: белый (Moon White), зеленый (Jungle Green), серый (Metal Gray) и коричневый (Magnetic Brown) - все металлики.

Изменения внутри Skoda Yeti 2014 выглядят не столь кардинальными, как снаружи. Здесь в первую очередь стоит отметить появление нового 3-спицевого рулевого колеса, которое имеет 7 вариантов оформления, более качественных материалов отделки и декоративных накладок на переднюю панель.

Одним из основных новшеств, доступных для рестайлингового версии, является новый помощник парковки, к которому дополнительно может быть заказана камера заднего вида. Она активируется сразу же при включении задней передачи и выводит изображение на экран мультимедийной системы. Также автомобиль может быть оснащен автоматическим ассистентом парковки следующего поколения, который способен самостоятельно припарковать автомобиль как параллельно полосе для движения, так и перпендикулярно ей. Инновационная система сама определяет точку начала маневра и оптимальную траекторию, а в случае возникновения опасности столкновения или превышения скорости в 7 км/ч инициирует аварийное торможение. Еще одной полезной функцией в новой версии кроссовера является технология бесключевого доступа KESSY, позволяющая без использования ключа закрывать и открывать автомобиль, а также запускать двигатель нажатием кнопки.

В дополнение к новым функциям, обновленная Skoda Yeti предлагает и знакомые элементы для комфорта. Они включают в себя панорамный люк, современный двухзонный климат-контроль "Climatronic", подогрев передних сидений, круиз-контроль, обогрев лобового стекла и электропривод водительского сиденья.

Неизменной осталась система складывания задних сидений VarioFlex, которая наделяет салон уникальными способностями к трансформации. Так, три задних сиденья можно по отдельности сложить или снять. Если среднее сиденье снято, крайние сиденья можно сдвинуть и в продольном, и в поперечном направлениях. Есть и складная спинка кресла переднего пассажира, и откидные столики в спинках передних сидений, масса бардачков и карманов, держателей бутылок и стаканов. Объем багажного отделения 405 литров. Если снять задние сидения полностью, объём полезного пространства увеличится до впечатляющей цифры 1760 литров.2014 доступен как в переднеприводном, так и полноприводном исполнении (на заднюю ось момент передается через муфту Haldex пятого поколения, ранее был Haldex четвертой генерации). Покупатели смогут выбрать один из трех бензиновых и четырех дизельных двигателей (в России доступен только один), а также 6-ступенчатую механическую или 6/7-ступенчатую DSG. Бензиновый двигатель начального уровня имеет объем 1.2 литра и мощность 105 л.с. Другие два бензиновых мотора объемом 1.4 и 1.8 литра способны развивать мощность 122 и 152 л.с. соответственно. Модификации с двигателями 1.2 TSI и 1.4 TSI имеют только переднеприводную конфигурацию и комплектуются либо 6-ступенчатой механической коробкой передач, либо 7-ступенчатым "роботом" DSG. Skoda Yeti 1.8 TSI имеет полный привод, а в тандеме с двигателем работает одна из 2-х типов трансмиссий - та же 6-ступенчатая "механика" или 6-ступенчатая DSG. Линейка дизельных двигателей включает: 1.4 TDI - 140 л.с. и 320 Н*м, 1.6 TDI - 150 л.с. и 250 Н*м, 2.0 TDI - 110 л.с. и 280 Н*м, 2.0 TDI - 170 л.с. и 350 Н*м.Yeti остается неизменно качественной с точки зрения безопасности. За пассивную безопасность отвечают: система крепления детского сиденья Isofix, 9 подушек безопасности, трехточечные ремни безопасности на переднем ряду с натяжителями и регулируемые по высоте подголовники. Активная безопасность повышается благодаря ESC (система курсовой устойчивости) и ABS (антиблокировочная тормозная система), которые установлены в качестве стандартного оборудования. Системой управления крутящим моментом двигателя (MSR), антипробуксовочной системой (ASR) и электронной блокировкой дифференциала (EDS). Передние противотуманные фары опционально могут быть оснащены функцией углового обзора. По желанию, автомобиль можно оснастить электронными помощниками для съезда/заезда на гору, датчиками электронного контроля давления в шинах.

. Технические характеристики Skoda Yeti (2009-2013) 1.8 TSI

3. Двигатель

внедорожник skoda пассажир двигатель

Двигатель TSI (Turbo Stratified Injection, дословно - турбонаддув и послойный впрыск) объединяет последние достижения конструкторской мысли - непосредственный впрыск топлива и турбонаддув.

Концерн Volkswagen разработал и предлагает на своих автомобилях линейку двигателей TSI, различающихся по конструкции, объему двигателя, мощностным показателям. В конструкции двигателей TSI производителем реализовано два подхода: двойной наддув; турбонаддув.

Аббревиатура TSI является запатентованным товарным знаком концерна Volkswagen.

Система непосредственного впрыска топлива является самой современной системой впрыска топлива бензиновых двигателей. Работа системы основана на впрыске топлива непосредственно в камеру сгорания двигателя.

Применение системы непосредственного впрыска позволяет достичь до 15% экономии топлива, а также сокращения выброса вредных веществ с отработавшими газами.

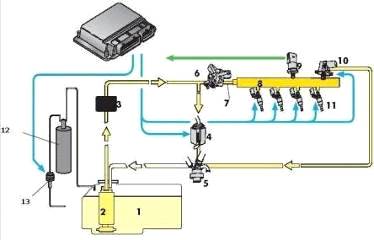

.     1. топливный бак

2.      топливный насос

.        топливный фильтр

.        перепускной клапан

.        регулятор давления топлива

.        топливный насос высокого давления

.        трубопровод высокого давления

.        распределительный трубопровод

.        датчик высокого давления

.        предохранительный клапан

.        форсунки впрыска

.        адсорбер

.        электромагнитный запорный клапан продувки адсорбера

Топливный насос высокого давления служит для подачи топлива к топливной рампе и далее к форсункам впрыска под высоким давлениям (3-11 МПА) в соответствии с потребностями двигателя. Основу конструкции насоса составляет один или несколько плунжеров. Насос приводится в действие от распределительного вала впускных клапанов.

Регулятор давления топлива обеспечивает дозированную подачу топлива насосом в соответствии с впрыском форсунки. Регулятор расположен в топливном насосе высокого давления. Топливная рампа служит для распределения топлива по форсункам впрыска и предотвращения пульсации топлива в контуре. Предохранительный клапан защищает элементы системы впрыска от предельных давлений, возникающих при температурном расширении топлива. Клапан устанавливается на топливной рампе.

Датчик высокого давления предназначен для измерения давления в топливной рампе. В соответствии с сигналами датчика блок управления двигателем может изменять давление в топливной рампе. Форсунка впрыска обеспечивает распыление топлива в камере сгорания для образования топливно-воздушной смеси.

Согласованную работу системы обеспечивает электронная система управления двигателем, которая является дальнейшим развитием объединенной системы впрыска и зажигания Motronic. Традиционно система управления двигателем объединяет входные датчики, блок управления и исполнительные механизмы.

Помимо датчика высокого давления топлива в интересах системы непосредственного впрыска работают датчик частоты вращения коленчатого вала, датчик положения распределительного вала, датчик положения педали газа, расходомер воздуха, датчик температуры охлаждающей жидкости, датчик температуры воздуха на впуске. В совокупности датчики обеспечивают необходимой информацией блок управления двигателем, на основании которой блок воздействует на исполнительные механизмы:

электромагнитные клапаны форсунок;

электромагнитный предохранительный клапан;

электромагнитный перепускной клапан.

Принцип действия системы непосредственного впрыска

Система непосредственного впрыска в результате работы обеспечивает несколько видов смесеобразования:

послойное смесеобразование;

стехиометрическое гомогенное смесеобразование;

гомогенное смесеобразование.

Многообразие в смесеобразовании определяет высокую эффективность использования топлива (экономия, качество образования смеси, ее полное сгорание, увеличение мощности, уменьшение вредных выбросов) на всех режимах работы двигателя.

Послойное смесеобразование используется при работе двигателя на малых и средних оборотах и нагрузках. Стехиометрическое (другое наименование - легковоспламеняемое) гомогенное (другое наименование - однородное) смесеобразование применяется при высоких оборотах двигателя и больших нагрузках. На бедной гомогенной смеси двигатель работает в промежуточных режимах.

При послойном смесеобразовании дроссельная заслонка почти полностью открыта, впускные заслонки закрыты. Воздух поступает в камеры сгорания с большой скоростью, с образованием воздушного вихря. Впрыск топлива производится в зону свечи зажигания в конце такта сжатия. За непродолжительное время до воспламенения в районе свечи зажигания образуется топливно-воздушная смесь с коэффициентом избытка воздуха от 1,5 до 3. При воспламенении смеси вокруг нее остается достаточно много чистого воздуха, выступающего в роли теплоизолятора.

Гомогенное стехиометрическое смесеобразование происходит при открытых впускных заслонках, дроссельная заслонка при этом открывается в соответствии с положением педали газа. Впрыск топлива производится на такте впуска, что способствует образованию однородной смеси. Коэффициент избытка воздуха составляет 1. Смесь воспламеняется и эффективно сгорает во всем объеме камеры сгорания.

Бедная гомогенная смесь образуется при максимально открытой дроссельной заслонке и закрытыми впускными заслонками. При этом создается интенсивное движение воздуха в цилиндрах. Впрыск топлива производится на такте впуска. Коэффициент избытка воздуха поддерживается системой управления двигателем на уровне 1,5. При необходимости в состав смеси добавляются отработавшие газы из выпускной системы, содержание которых может доходить до 25%.

Турбонаддув - вид наддува, при котором воздух в цилиндры двигателя подается под давлением за счет использования энергии отработавших газов.

В настоящее время турбонаддув является наиболее эффективной системой повышения мощности двигателя без увеличения частоты вращения коленчатого вала и объема цилиндров. Помимо повышения мощности турбонаддув обеспечиваетэкономию топлива в расчете на единицу мощности и снижение токсичности отработавших газовза счет более полного сгорания топлива.

Устройство турбонаддува:

-    воздухозаборник;

-       воздушный фильтр;

-       дроссельная заслонка;

-       турбокомпрессор;

-       интеркулер;

-       впускной коллектор;

-       впускные заслонки (на некоторых конструкциях двигателей);

-       соединительные патрубки и напорные шланги;

-       элементы управления.

Турбокомпрессор (другое наименование - турбонагнетатель, газотурбинный нагнетатель) является основным конструктивным элементом турбонаддува и обеспечивает повышение давления воздуха во впускной системе. Конструкция турбокомпрессора включает:

-    турбинное колесо;

-       корпус турбины;

-       компрессорное колесо;

-       корпус компрессора;

-       вал ротора;

-       корпус подшипников.

Турбинное колесо воспринимает энергию отработавших газов. Колесо вращается в корпусе специальной формы. Турбинное колесо и корпус турбины изготавливаются из жаропрочных материалов (сплавы, керамика).

Компрессорное колесо всасывает воздух, сжимает и нагнетает его в цилиндры двигателя. Компрессорное колесо также вращается в специальном корпусе.

Устройство турбокомпрессора (турбонагнетателя)

Турбинное и компрессорное колеса жестко закреплены на валу ротора. Вал вращается в подшипниках скольжения. Подшипники плавающего типа, т.е. имеют зазор со стороны корпуса и вала. Подшипники смазываются моторным маслом системы смазки двигателя. Масло подается по каналам в корпусе подшипников. Для герметизации масла на валу установлены уплотнительные кольца.

В некоторых конструкциях бензиновых двигателей для улучшения охлаждения дополнительно к смазке применяется жидкостное охлаждение турбонагнетателей. Курпус подшипников турбонагнеталея включен в двухконтурную систему охлаждениядвигателя.

Интеркулер предназначен для охлаждения сжатого воздуха. За счет охлаждения сжатого воздуха повышается его плотность и увеличивается давление. Интеркулер представляет собой радиатор воздушного или жидкостного типа.

Основным элементом управления системы турбонаддува являетсярегулятор давления наддува, который представляет собой перепускной клапан (вейстгейт, wastegate). Клапан ограничивает энергию отработавших газов, направляя их часть в обход турбинного колеса, тем самым обеспечивает оптимальное давление наддува. Клапан имеет пневматический или электрический привод. Срабатывание перепускного клапана производится на основании сигналов датчика давления наддува системой управления двигателем.

В воздушном тракте высокого давления (после компрессора) может устанавливаться предохранительный клапан. Он защищает системы от скачка давления воздуха, который может произойти при резком закрытии дроссельной заслонки. Избыточное давление может стравливаться в атмосферу с помощью блуофф-клапана (blowoff) или перепускаться на вход компрессора с помощью байпас-клапана (bypass).

Принцип работы турбонаддува

Работа системы турбонаддува основана на использовыании энергии отработавших газов. Отработавшие газы вращают турбинное колесо, которое через вал ротора вращает компрессорное колесо. Компрессорное колесо сжимает воздух и нагнетает его в систему. Нагретый при сжатии воздух охлаждается в интеркулере и поступает в цилиндры двигателя.

Несмотря на то, что турбонаддув не имеет жесткой связи с коленчатым валом двигателя, эффективность работы системы во многом зависит от числа оборотов двигателя. Чем выше частота вращения коленчатого вала двигателя, тем выше энергия отработавших газов, быстрее вращается турбина, больше сжатого воздуха поступает в цилиндры двигателя.

В силу конструкции, турбонаддув имеет ряд негативных особенностей:

задержка увеличения мощности двигателя при резком нажатии на педаль газа, т.н. "турбояма" (turbolag);

резкое увеличение давления наддува после преодоления "турбоямы", т.н. "турбоподхват".

"Турбояма" обусловлена инерционностью системы (для повышения давления наддува при резком нажатии на педаль газа требуется определенное время), которая приводит к несоответствию между потребной мощностью и производительностью компрессора. Существует несколько способов решения данной проблемы:

применение турбины с изменяемой геометрией;

использование двух последовательных или параллельных турбокомпрессоров (twin-turdo или bi-turdo);

комбинированный наддув.

Турбина с изменяемой геометрией (VNT - турбина) обеспечивает оптимизацию потока отработавших газов за счет изменения площади входного канала. Турбины с изменяемой геометрией нашли широкое применение в турбонаддуве дизельных двигателей.

Система с двумя параллельными турбокомпрессорамиприменяется в основном на мощных V-образных двигателях (по одному на каждый ряд цилиндров). Принцип работы системы основан на том, что две маленькие турбины обладают меньшей инерцией, чем одна большая.

При установке на двигатель двух последовательных турбинмаксимальная производительность системы достигается за счет использования разных турбокомпрессоров на разных оборотах двигателя. Некоторые производители идут еще дальше и устанавливают три последовательных турбокомпрессора - triple-turbo (BMW) и даже четыре турбокомпрессора - quad-turbo (Bugatti).

Комбинированный наддув (twincharger) объединяет механический и турбонаддув. На низких оборотах коленчатого вала двигателя сжатие воздуха обеспечивает механический нагнетатель. С ростом оборотов подхватывает турбокомпрессор, а механический нагнетатель отключается.

Двойной наддув двигателя TSI

Двойной наддув осуществляется в зависимости от потребности двигателя двумя устройствами: механическим нагнетателем и турбокомпрессором. Комбинированное применение данных устройств позволяет реализовать номинальный крутящий момент в широком диапазоне оборотов двигателя.

Схема двойного наддува двигателя TSI

В конструкции двигателя используется механический нагнетатель типа Roots. Он представляет собой два ротора определенной формы, помещенных в корпус. Роторы вращаются в противоположные стороны, чем достигается всасывание воздуха с одной стороны, сжатие и нагнетание - с другой. Механический нагнетатель имеет ременной привод от коленчатого вала. Привод активизируется с помощью магнитной муфты. Для регулировки давления наддува параллельно компрессору установлена регулировочная заслонка.

На двигателе TSI с двойным наддувом установлен стандартный турбокомпрессор. Охлаждение наддувочного воздуха осуществляется интеркулером воздушного типа.

Эффективную работу двойного наддува обеспечивает система управления двигателем. Для этого в конструкцию системы включены дополнительные элементы, в том числе:

входные датчики

датчик давления во впускном трубопроводе;

датчик давления наддува;

датчик давления во впускном коллекторе;

потенциометр регулирующей заслонки.

исполнительные механизмы

магнитная муфта;

серводвигатель регулирующей заслонки;

клапан ограничения давления наддува;

клапан рециркуляции турбокомпрессора.

Датчики отслеживают давление наддува в различных местах системы: после механического нагнетателя, после турбокомпрессора и после интеркулера. Каждый из датчиков давления объединен с датчиками температуры воздуха.

Магнитная муфта включается по сигналам блока управления двигателем, при которых на магнитную катушку подается напряжение. Магнитное поле притягивает фрикционный диск и замыкает его со шкивом. Механический компрессор начинает вращаться. Работа компрессора производится до тех пор, пока на магнитную катушку подается напряжение.

Серводвигатель поворачивает регулирующую заслонку. При закрытой заслонке весь всасывающий воздух проходит через компрессор. Регулирование давления наддува механического компрессора производится путем открытия заслонки. При этом часть сжатого воздуха подается снова в компрессор, а давление наддува снижается. При неработающем компрессоре заслонка полностью открыта.

Клапан ограничения давления наддува срабатывает, когда энергия отработавших газов создает избыточное давление наддува. Клапан обеспечивает работу вакуумного привода, который в свою очередь открывает перепускной клапан. Часть отработавших газов идет мимо турбины.

Клапан рециркуляции турбокомпрессора обеспечивает работу системы на принудительном холостом ходу (при закрытой дроссельной заслонке). Он предотвращает создание избыточного давления в промежутке между турбокомпрессором и закрытой дроссельной заслонкой.

Принцип работы двойного наддува двигателя TSI

В зависимости от частоты вращения коленчатого вала двигателя (нагрузки) различают следующие режимы работы системы двойного наддува:

безнаддувный режим (до 1000 об/мин);

работа механического нагнетателя (1000-2400 об/мин);

совместная работа нагнетателя и турбокомпрессора (2400-3500 об/мин);

работа турбокомпрессора (свыше 3500 об/мин).

На холостых оборотах двигатель работает в безнаддувном режиме. Механический нагнетатель выключен, регулирующая заслонка открыта. Энергия отработавших газов невелика, турбокомпрессор не создает давления наддува.

С ростом числа оборотов, включается механический нагнетатель и закрывается регулирующая заслонка. Давление наддува, в основном, создает механический нагнетатель (0,17 МПа). Турбокомпрессор обеспечивает небольшое дополнительное сжатие воздуха.

При частоте вращения коленчатого вала двигателя в пределе 2400-3500 об/мин давление наддува создает турбокомпрессор. Механический нагнетатель подключается при необходимости, например, при резком ускорении (резком открытии дроссельной заслонки). Давление наддува может достигать 0,25 МПа.

Далее работа системы осуществляется только за счет турбокомпрессора. Механический нагнетатель выключен. Регулирующая заслонка открыта. Для предотвращения детонации с ростом числа оборотов давление наддува несколько падает. При частоте вращения 5500 об/мин оно составляет порядка 0,18 МПа.

Турбонаддув двигателя TSI

В данных двигателях наддув осуществляется исключительно турбокомпрессором. Конструкция турбокомпрессора обеспечивает достижение номинального крутящего момента уже при низких оборотах двигателя и поддержание его в широком пределе (от 1500 до 4000 об/мин). Выдающиеся характеристики турбокомпрессора получены за счет максимального снижения инерции вращающихся частей: уменьшен наружный диаметр рабочего колеса турбины и компрессора.

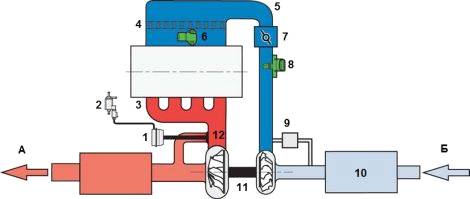

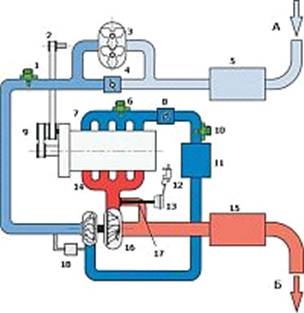

Схема турбонаддува двигателя TSI:

.     вакуумный привод

2.      электромагнитный клапан ограничения давления наддува

.        выпускной коллектор

.        охладитель наддувочного воздуха

.        впускной коллектор

.        датчик давления во впускном коллекторе с датчиком температуры воздуха

.        модуль дроссельной заслонки

.        датчик давления наддува с датчиком температуры воздуха

.        клапан рециркуляции турбокомпрессора

.        воздушный фильтр

.        турбокомпрессор

.        перепускной клапан

Регулирование наддува в системе традиционно осуществляется с помощью перепускного клапана. Клапан может иметь пневматический или электрический привод. Работу пневматического привода обеспечивает электромагнитный клапан ограничения давления наддува. Электрический привод представлен электрическим направляющим устройством, состоящим из электродвигателя, зубчатой передачи, рычажного механизма и датчика положения устройства.

В двигателе с турбонаддувом, в отличие от двойного наддува, используется жидкостная система охлаждения наддувочного воздуха. Она имеет независимый от системы охлаждения двигателя контур и образует с ней двухконтурную систему охлаждения. Система охлаждения наддувочного воздуха включает: охладитель наддувочного воздуха, насос, радиатор и систему трубопроводов. Охладитель наддувочного воздуха размещен в впускном коллекторе. Охладитель состоит из алюминиевых пластин, через которые проходят трубы системы охлаждения.

Охлаждение наддувочного воздуха производится по сигналу блока управления двигателем включением насоса. Поток нагретого воздуха проходит через пластины, отдает им тепло, а те, в свою очередь, отдают его жидкости. Охлаждающая жидкость движется по контуру с помощью насоса, охлаждается в радиаторе и далее по кругу.

Двухконтурная система охлаждения. Один контур обеспечивает охлаждение двигателя, другой - охлаждение наддувочного воздуха. Контуры охлаждения независимы друг от друга, но имеют соединение и используют общий расширительный бачок. Независимость контуров позволяет поддерживать различную температуру охлаждающей жидкости в каждом из них, разница температуры может достигать 100°С. Смешиваться потокам охлаждающей жидкости не дают два обратных клапана и дроссель.

Первый контур - система охлаждения двигателя

Стандартная система охлаждения поддерживает температурный режим двигателя в пределе 105°С. В отличие от стандартной, в двухконтурной системе охлаждения обеспечивается температура в головке блока цилиндров в пределе 87°С, в блоке цилиндров - 105°С. Это достигнуто за счет применения двух термостатов. По своей сути это двухконтурная система охлаждения.

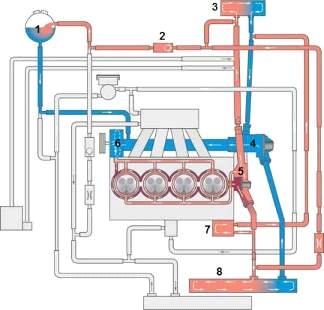

Схема системы охлаждения двигателя:

.     расширительный бачок

2.      обратный клапан

.        теплообменник отопителя

.        первый термостат

.        второй термостат

.        насос охлаждающей жидкости

.        масляный радиатор

.        радиатор системы охлаждения двигателя

Так как в контуре головки блока цилиндров должна поддерживаться более низкая температура, то в нем циркулирует больший объем охлаждающей жидкости (порядка 2/3 от общего объема). Остальная охлаждающая жидкость циркулирует в контуре блока цилиндров.

Для обеспечения равномерного охлаждения головки блока цилиндров циркуляция охлаждающей жидкости в ней производится по направлению от выпускного коллектора к впускному. Такая схема работы называется поперечным охлаждением.

Высокая интенсивность охлаждения головки блока цилиндров сопровождается высоким давлением охлаждающей жидкости. Это давление вынужден преодолевать термостат при открытии. Для облегчения работы в конструкции системы охлаждения один из термостатов выполнен с двухступенчатым регулированием. Тарелка такого термостата состоит из двух взаимосвязанных частей: малой и большой тарелки. Вначале открывается малая тарелка, которая затем поднимает большую тарелку.

Управление работой системы охлаждения осуществляет система управления двигателем.

Системой управления двигателем называется электронная система управления, которая обеспечивает работу двух и более систем двигателя. Система является одним из основных электронных компонентов электрооборудования автомобиля.

Генератором развития систем управления двигателем в мире является немецкая фирма Bosch. Технический прогресс в области электроники, жесткие нормы экологической безопасности обусловливают неуклонный рост числа подконтрольных систем двигателя.

Свою историю система управления двигателем ведет от объединенной системы впрыска и зажигания. Современная система управления двигателем объединяет значительно больше систем и устройств. Помимо традиционных систем впрыска и зажигания под управлением электронной системы находятся:

топливная система;

система впуска;

выпускная система;

система охлаждения;

система рециркуляции отработавших газов;

система улавливания паров бензина;

вакуумный усилитель тормозов.

Термином "система управления двигателем" обычно называют систему управления бензиновым двигателем. В дизельном двигателе аналогичная система называется система управления дизелем.

Система управления двигателем имеет следующее общееустройство:

входные датчики;

электронный блок управления;

исполнительные устройства систем двигателя.

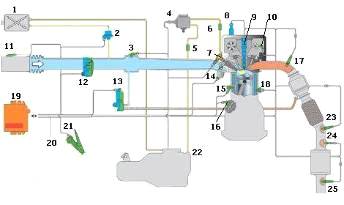

Схема системы управления двигателем:

.     адсорбер

2.      запорный клапан системы улавливания паров бензина

.        датчик давления во впускном коллекторе

.        топливный насос высокого давления

.        датчик давления топлива в контуре низкого давления

.        датчик давления топлива в контуре высокого давления

.        форсунка впрыска

.        клапан регулирования фаз газораспределения

.        катушка зажигания

.        датчик Холла

.        датчик температуры воздуха на впуске

.        блок управления дроссельной заслонкой с датчиком положения

.        управляющий клапан системы рециркуляции отработавших газов

.        потенциометр заслонки впускного коллектора

.        датчик детонации

.        датчик частоты вращения коленчатого вала

.        кислородный датчик

.        датчик температуры охлаждающей жидкости

.        блок управления

.        диагностический интерфейс

.        датчик положения педали газа

.        топливный насос

.        кислородный датчик

.        датчик температуры отработавших газов

.        датчик оксидов азота

Входные датчики измеряют конкретные параметры работы двигателя и преобразуют их в электрические сигналы. Информация, получаемая от датчиков, является основой управления двигателем. Количество и номенклатура датчиков определяется вилом и модификацией системы управления. Например, в системе управления двигателем Motronic-MED применяются следующие входные датчики. Каждый из датчиков используется в интересах одной или нескольких систем двигателя.

Электронный блок управления двигателем принимает информацию от датчиков и в соответствии с заложенным программным обеспечением формирует управляющие сигналы на исполнительные устройства систем двигателя. В своей работе электронный блок управления взаимодействует с блоками управления автоматической коробкой передач, системой ABS (ESP), электроусилителя руля, подушками безопасности и др.

Исполнительные устройства входят в состав конкретных систем двигателя и обеспечивают их работу.

Исполнительными устройствами топливной системы являются электрический топливный насос и перепускной клапан. В системе впрыска управляемыми элементами являются форсунки и клапан регулирования давления. Работа системы впуска управляется с помощью привода дроссельной заслонки и привода впускных заслонок.

Катушки зажигания являются исполнительными устройствами системы зажигания. Система охлаждения современного автомобиля также имеет ряд компонентов, управляемых электроникой: термостат (на некоторых моделях двигателей), реле дополнительного насоса охлаждающей жидкости, блок управления вентилятора радиатора, реле охлаждения двигателя после остановки.

В выпускной системе осуществляется принудительный подогрев кислородных датчиков и датчика оксидов азота, необходимый для их эффективной работы. Исполнительными устройствами системы рециркуляции отработавших газов являются электромагнитный клапан управления подачей вторичного воздуха, а также электродвигатель насоса вторичного воздуха. Управление системой улавливания паров бензина производится с помощью электромагнитного клапан продувки адсорбера.

Принцип работы системы управления двигателем основан на комплексном управлении величиной крутящего момента двигателя. Другими словами, система управления двигателем приводит величину крутящего момента в соответствия с конкретным режимом работы двигателя. Система различает следующие режимы работы двигателя:

запуск;

прогрев;

холостой ход;

движение;

переключение передач;

торможение;

работа системы кондиционирования.

Изменение величины крутящего момента производиться двумя способами - путем регулирования наполнения цилиндров воздухом и регулированием угла опережения зажигания.

При запуске двигателя оба термостата закрыты. Обеспечивается быстрый прогрев двигателя. Охлаждающая жидкость циркулируетпо малому кругу контура головки блока цилиндров: от насоса через головку блока цилиндров, теплообменник отопителя, масляный радиатор и далее в расширительный бачек. Данный цикл осуществляется до достижения охлаждающей жидкостью температуры 87°С.

При температуре 87°С открывается термостат контура головки блока цилиндров и охлаждающая жидкость начинает циркулировать по большому кругу: от насоса через головку блока цилиндров, теплообменник отопителя, масляный радиатор, открытый термостат, радиатор и далее через расширительный бачек. Данный цикл осуществляется до достижения охлаждающей жидкостью в блоке цилиндров температуры 105°С.

При температуре 105°С открывается термостат контура блока цилиндров и в нем начинает циркулировать жидкость. При этом в контуре головки блока цилиндров всегда поддерживается температура на уровне 87°С.

Второй контур - система охлаждения наддувочного воздуха

Система охлаждения наддувочного воздуха представлена охладителем, радиатором, насосом, которые соединены трубопроводами. В систему охлаждения также включен корпус подшипников турбокомпрессора.

Схема системы охлаждения наддувочного воздуха:

.     расширительный бачок

2.      насос циркуляции охлаждающей жидкости

.        охладитель наддувочного воздуха

.        турбокомпрессор

.        радиатор систем охлаждения наддувочного воздуха

.        дроссель

.        обратный клапан

Циркуляция охлаждающей жидкости в контуре осуществляется с помощью отдельного насоса, который включается при необходимости по сигналу блока управления двигателем. Жидкость, проходя через охладитель, забирает тепло наддувочного воздуха и далее охлаждается в радиаторе.

Уникальная автоматическая коробка передач DSG (Direct Shift Gearbox) соединяет в себе преимущества механической и автоматической коробки передач. С быстрым переключением передач вы сможете добиться отличного набора скорости. DSG поможет удержать двигатель в оптимальном рабочем режиме, достичь разумного потребления топлива и оптимизировать выбросы CO₂. 6-скоростная коробка передач DSG.

Коробка передач DSG содержит в принципе два независимо действующих ряда передач (рисунок 39). По своему действию каждый ряд передач подобен обычной механической коробке передач, переключаемой от руки. При этом каждому ряду передач соответствует своя многодисковая муфта сцепления. Обе многодисковые муфты сцепления работают в масле. Муфты размыкаются и замыкаются по командам модуля управления Mechatronik, который регулирует также переходные процессы при переключении передач.

Многодисковая муфта №1 служит для включения первой, третьей и пятой передач, а также передачи заднего хода. Вторая, четвертая и шестая передачи включаются посредством многодисковой муфты №2. Принцип работы коробки передач заключается в последовательном включении передач обоих рядов: если одна из муфт передает крутящий момент на включенную передачу соответствующего ей ряда, то вторая муфта разомкнута, но уже включена следующая передача связанного с ней ряда.

Все передачи предварительно включаются посредством синхронизаторов обычного типа.

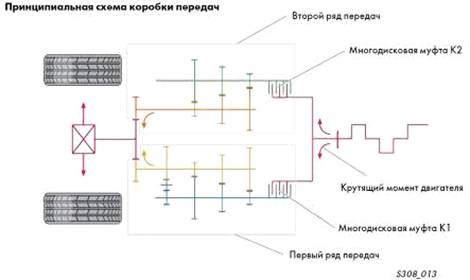

Рисунок 39 Принципиальная схема коробки передач

Многодисковая муфта №1 (рисунок 40) образует внешнюю часть блока муфт сцепления. Она служит для передачи крутящего момента на первичный вал 1, обслуживающий первую, третью и пятую передачи, а также передачу заднего хода.

Замыкание муфты №1 производится под давлением масла, подводимого в ее гидроцилиндр.

Рисунок 40 Муфта №1

Многодисковая муфта №2 (рисунок 41) образует внутреннюю часть блока муфт сцепления. Она служит для передачи крутящего момента на первичный вал 2, обслуживающий вторую, четвертую и шестую передачи.

Замыкание муфты №2 производится аналогичным образом.

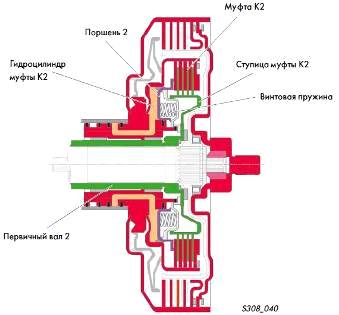

Рисунок 41 Муфта №2

Развиваемый двигателем крутящий момент передается посредством многодисковых муфт №1 и №2 на первичные валы (рисунок 42) коробки передач.

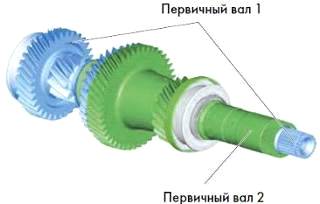

Рисунок 42 Первичные валы

Первичный вал 2 (рисунок 43) выполнен полым. Муфта №2 установлена на нем на шлицах.

На этом валу установлены шестерни второй, четвертой и шестой передач. Для четвертой и шестой передачи используется одна общая ведущая шестерня.

Рисунок 43 Первичный вал 2

Первичный вал 1(рисунок 44) проходит внутри полого первичного вала 2. С муфтой №1 он соединен также посредством шлицов. На нем установлены: шестерня пятой передачи, общая шестерня первой передачи и передачи заднего хода, а также шестерня третьей передачи.

Рисунок 44 Первичный вал 1

В двухрядной коробке передач двум первичным валам соответствуют два вторичных вала.

Благодаря использованию одних и тех же шестерен для первой передачи и передачи заднего хода, а также для четвертой и шестой передачи, удалось существенно сократить длину коробки передач.

На вторичном валу 1 (рисунок 45, 46) расположены:

шестерни первой, второй, третьей и четвёртой передач;

ведущая шестерня главной передачи.

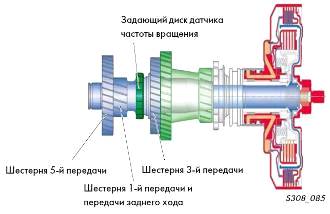

Рисунок 45 Вторичный вал 1. Условно развёрнутое изображение

Рисунок 46 Действительное расположение вторичного вала 1

На вторичном валу 2 (рисунок 47,48) расположены:

задающий диск датчиков частоты вращения на выходе коробки передач;

ведомые шестерни пятой и шестой передач, а также шестерня передачи заднего хода;

ведущая шестерня главной передачи.

Рисунок 47 Вторичный вал 2. Условно развёрнутое изображение

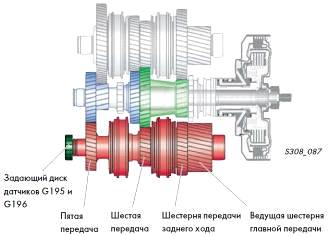

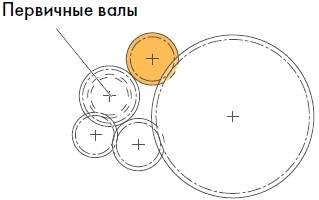

Рисунок 48 Действительное расположение вторичного вала 2

Вал заднего хода (рисунок 49,50) обеспечивает изменение направления вращения вторичного вала 2 и вместе с ним ведущей шестерни главной передачи.

Одна из шестерен этого вала находится в зацеплении с установленной на первичном валу 1 шестерней первой передачи и заднего хода, а другая его шестерня находится в зацеплении с шестерней заднего хода, соединяемой с вторичным валом 2.

Рисунок 49 Вал заднего хода. Условно развёрнутое изображение

Рисунок 50 Действительное расположение вала заднего хода

Включение какой-либо передачи производится в результате соединения скользящей муфты синхронизатора с зубчатым венцом включаемой шестерни.

Функция синхронизатора заключается в выравнивании частот вращения скользящей муфты и включаемой шестерни.

Первая, вторая и третья передачи включаются посредством трехколечных синхронизаторов. Эти синхронизаторы имеют существенно большие поверхности трения, чем синхронизаторы с одним блокирующим кольцом.

Эффективность синхронизатора повышается с увеличением поверхностей, через которые отводится тепло.

В состав трехколечного синхронизатора (рисунок 51) входят:

наружное блокирующее кольцо;

промежуточное кольцо;

внутреннее блокирующее кольцо;

конус трения на включаемой шестерне.

В результате ускоряется синхронизация при включении низших передач, для которых характерны относительно большие перепады в частотах вращения. При этом также снижаются усилия, необходимые для включения передач.

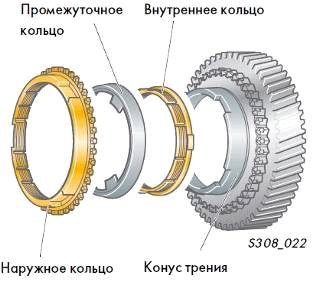

Рисунок 51 Трёхколечный синхронизатор

Четвертая, пятая и шестая передачи включаются посредством одноколечных синхронизаторов, так как перепады частот вращения при переключении этих передач относительно невелики. Выравнивание частот вращения при этом происходит достаточно быстро.

Поэтому усложнение конструкции синхронизаторов в данном случае не оправдано.

В состав одноколечного синхронизатора (рисунок 52) входят:

блокирующее кольцо и

конус трения на включаемой шестерне.

Рисунок 52 Одноколечный синхронизатор

Работа синхронизатора основана на использовании сил трения. Передача включается только после предварительного уравнивания угловых скоростей вала коробки передач и свободно вращающейся на нём шестерни включаемой передачи за счёт трения между коническими поверхностями колец синхронизатора и шестерни. В этом случае зубья скользящей муфты входят в зацепление с зубчатым венцом синхронизатора, выполненным на шестерне. Свободно вращающаяся шестерня соединяется с валом и передача включается.

. Подвеска

Подвеска MacPherson - более пространственная и структурно эффективная конструкция, чем подвеска на двойных поперечных рычагах (иными словами, появилась возможность устанавливать поперечные двигатели большей мощности и новыми коробками на автомобили с небольшими габаритами). Система передает нагрузки на каркас кузова через три отдельных и удобно расположенных точки (верхнюю поворотную "турель" самой стойки и две точки присоединения рычагов). Это дает возможность размещения двигателя без помех верхним опорам стоек.

Подвеска получается при соединении нижней части телескопической амортизаторной стойки к поворотному кулаку ступицы колеса. Нижняя часть стойки располагается поперечно выступающей части нижнего рычага или паре отдельных рычагов.

Стойка МакФерсон обеспечивает высокое расположение центра крена - обычно желательное - и поскольку стойка имеет большую длину, изменение развала колеса во время его вертикального перемещения или крена кузова незначительно.

У MacPeherson есть два недостатка.

. центр крена может перемещаться на большое расстояние от своего статического положения во время поворота, что может привести к проблемам с управляемостью.

. управление присоединенными к стойкам колесами вызывает поворот стоек, а это увеличивает усилие, прикладываемое к рулевому управлению, и требует использования верхнего поворотного устройства с низким трением.

Задняя подвеска - стойка MacPherson с многорычажным механизмом. Стойка удерживает колесо вертикально, большой продольный рычаг обеспечивает продольную фиксацию, а два поперечных рычага фиксируют поперечные перемещения колеса и обеспечивают схождение колес.

Многозвенная подвеска похоже на независимую подвеску на двойных поперечных рычагах, в которой каждый рычаг разрезан на два отдельных звена, иногда с добавлением пятого звена. Сейчас применяется для задних подвесок автомобилей "представительского" класса и некоторых автомобилей "С" класса.

Каждый рычаг и звено контролирует конкретный аспект поведения колеса, например изменение его развала или поперечного перемещения. Звенья могут быть сконструированы так, чтобы они могли работать совместно и все же не влияя друг на друга, а также им может быль придана определенная форма, чтобы освободить пространство, необходимое конструктору для интерьера кузова или других особенностей конструкции.

Процесс проектирования очень сложен, он может осуществляться только с помощью компьютера. Многорычажная подвеска очень дорога в производстве и обслуживании, но она самая "комфортная" для всех пассажиров. Большое количество звеньев, сайлент-блоков и шарниров шарнировотлично гасят удары при резком наезде на препятствия. Все элементы крепятся на подрамнике через мощные сайлент-блоки, что сильно увеличивает шумоизоляцию автомобиля от колес.

Обычно в подвеске Макферсон используются винтовые пружины, установленные вокруг амортизаторной стойки, но это не единственный способ. В прошлом, например, Fiat использовал стойки MacPherson для задней подвески, в которой в качестве упругого элемента использовалась установленная снизу одна широкая листовая рессора.

Установка пружин с небольшим смещением относительно амортизатора уменьшает проблему "жесткости", когда вертикальные силы, действующие на колесо, невелики. "Жесткость" - тенденция стойки не двигаться, пока не будет превышена пороговая сила, а затем начинать двигаться неожиданно - может приводить к неприятному чувству жесткости подвески на ровных дорогах

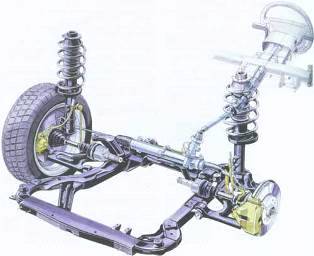

Передняя подвеска. Стойки MacPherson с широко расставленными нижними рычагами и рулевое управление в обычном положении, хорошо спрятанном с целью безопасности за поперечно расположенным двигателем.

. Рулевое управление

Автомобиль оснащен рулевым управлением с электромеханическим усилителем (рисунок 67).

Рисунок 67 Рулевая рейка с ракендами и наконечниками

Электромеханический сервопривод (рисунок 68) - это активная система управления, которая непосредственно зависит от скорости, момента сопротивления повороту и угла поворота.

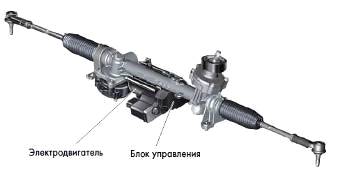

Рисунок 68 Электромеханический сервопривод

В рамках защиты водителя рулевая колонка (рисунок 69) и шарнирный вал расположены таким образом, что они входят друг в друга. Благодаря этому при деформации передней части автомобиля рулевая колонка и рулевое колесо не сдвигаются в сторону водителя.

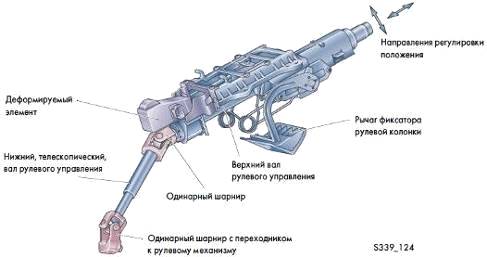

Рисунок 69 Рулевая колонка

. Кузов

Автомобиль изначально предназначался для людей ведущих активный образ жизни, а благодаря большому клиренсу и коротким свесам, для yeti совсем не проблема легкое бездорожье. Также отличительными характеристиками концепта стали габаритные колеса, большая площадь остекления и футуристический интерьер.

Особое внимание было уделено внутренней практичности авто. Следует также отметить, что вместе с бортовым компьютером, йети был оснащен и GPS навигатором, который в свою очередь является съемным, что очень удобно, если вы собираетесь покинуть на время автомобиль в незнакомой местности.

Кроме просторного багажника в котором можно разместить довольно много вещей, автомобиль также может быть оснащен задней платформой для перевозки дополнительного, даже более габаритного груза, который не вмещается в багажник, к примеру, велосипед или байдарка.

. Тормозная система

Тормозная система предназначена для управляемого изменения скорости автомобиля, его остановки, а также удержания на месте длительное время за счет использования тормозной силы между колесом и дорогой. Тормозная сила может создаваться колесным тормозным механизмом, двигателем автомобиля (т.н. торможение двигателем), гидравлическим или электрическим тормозом-замедлителем в трансмиссии.

Для реализации указанных функций на автомобиле устанавливаются следующие виды тормозных систем:

рабочая;

запасная;

стояночная.

Рабочая тормозная система обеспечивает управляемое уменьшение скорости и остановку автомобиля.

Запасная тормозная система используется при отказе и неисправности рабочей системы. Она выполняет аналогичные функции, что и рабочая система. Запасная тормозная система может быть реализована в виде специальной автономной системы или части рабочей тормозной системы (один из контуров тормозного привода).

Стояночная тормозная система предназначена для удержания автомобиля на месте длительное время.

Тормозная система является важнейшим средством обеспечения активной безопасности автомобиля. На легковых и ряде грузовых автомобилей применяются различные устройства и системы, повышающие эффективность тормозной системы и устойчивость при торможении: усилитель тормозов, антиблокировочная система, усилитель экстренного торможения и др.

Устройство тормозной системы

Тормозная система имеет следующее устройство:

тормозной механизм;

тормозной привод.

Схема тормозной системы

Тормозной механизм предназначен для создания тормозного момента, необходимого для замедления и остановки автомобиля. На автомобилях устанавливаются фрикционные тормозные механизмы, работа которых основана на использовании сил трения. Тормозные механизмы рабочей системы устанавливаются непосредственно в колесе. Тормозной механизм стояночной системы может располагаться за коробкой передач или раздаточной коробкой.

В зависимости от конструкции фрикционной части различают:

барабанные тормозные механизмы;

дисковые тормозные механизмы.

Тормозной механизм состоит из вращающейся и неподвижной частей. В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части - тормозные колодки или ленты.

Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная - тормозными колодками. На передней и задней оси современных легковых автомобилей устанавливаются, как правило, дисковые тормозные механизмы.

Дисковый тормозной механизм состоит из вращающегося тормозного диска, двух неподвижных колодок, установленных внутри суппорта с обеих сторон.

Схема дискового тормозного механизма:

.     колесная шпилька

2.      направляющий палец

.        смотровое отверстие

.        суппорт

.        клапан

.        рабочий цилиндр

.        тормозной шланг

.        тормозная колодка

.        вентиляционное отверстие

.        тормозной диск

.        ступица колеса

.        грязезащитный колпачок

Суппорт закреплен на кронштейне. В пазах суппорта установлены рабочие цилиндры, которые при торможении прижимают тормозные колодки к диску.

Тормозной диск при торможении сильно нагреваются. Охлаждение тормозного диска осуществляется потоком воздуха. Для лучшего отвода тепла на поверхности диска выполняются отверстия. Такой диск называется вентилируемым. Для повышения эффективности торможения и обеспечения стойкости к перегреву на спортивных автомобилях применяются керамические тормозные диски.

Тормозные колодки прижимаются к суппорту пружинными элементами. К колодкам прикреплены фрикционные накладки. На современных автомобилях тормозные колодки оснащаются датчиком износа.

Тормозной привод обеспечивает управление тормозными механизмами. В тормозных системах автомобилей применяются следующие типы тормозных приводов:

механический;

гидравлический;

пневматический;

электрический;

комбинированный.

Механический привод используется в стояночной тормозной системе. Механический привод представляет собой систему тяг, рычагов и тросов, соединяющую рычаг стояночного тормоза с тормозными механизмами задних колес. Он включает:

рычаг привода;

регулируемый наконечник;

уравнитель тросов;

тросы;

рычаги привода колодок.

На некоторых моделях автомобилей стояночная система приводится в действие от ножной педали, т.н. стояночный тормоз с ножным приводом. В последнее время в стояночной системе широко используется электропривод, а само устройство называется электромеханический стояночный тормоз.

Гидравлический привод является основным типом привода в рабочей тормозной системе. Конструкция гидравлического привода включает:

тормозную педаль;

усилитель тормозов;

главный тормозной цилиндр;

колесные цилиндры;

шланги и трубопроводы.

Тормозная педаль передает усилие от ноги водителя на главный тормозной цилиндр.

Усилитель тормозов создает дополнительное усилие, передаваемое от педали тормоза. Наибольшее применение на автомобилях нашел вакуумный усилитель тормозов.

Главный тормозной цилиндр создает давление тормозной жидкости и нагнетает ее к тормозным цилиндрам. На современных автомобилях применяется сдвоенный (тандемный) главный тормозной цилиндр, который создает давление для двух контуров.

Над главным цилиндром находится расширительный бачок, предназначенный для пополнения тормозной жидкости в случае небольших потерь.

Колесный цилиндр обеспечивает срабатывание тормозного механизма, т.е. прижатие тормозных колодок к тормозному диску (барабану).

Для реализации тормозных функций работа элементов гидропривода организована по независимым контурам. При выходе из строя одного контура, его функции выполняет другой контур. Рабочие контура могут дублировать друг друга, выполнять часть функций друг друга или выполнять только свои функции (осуществлять работу определенных тормозных механизмов). Наиболее востребованной является схема, в которой два контура функционируют диагонально.

На современных автомобилях в состав гидравлического тормозного привода включены различные электронные компоненты:

антиблокировочная система тормозов;

усилитель экстренного торможения;

система распределения тормозных усилий;

электронная блокировка дифференциала;

антипробуксовочная система.

Пневматический привод используется в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод представляет собой комбинацию нескольких типов привода. Например, электропневматический привод.

Принцип работы тормозной системы

Принцип работы тормозной системы рассмотрен на примере гидравлической рабочей системы.

При нажатии на педаль тормоза нагрузка передается к усилителю, который создает дополнительное усилие на главном тормозном цилиндре. Поршень главного тормозного цилиндра нагнетает жидкость через трубопроводы к колесным цилиндрам. При этом увеличивается давление жидкости в тормозном приводе. Поршни колесных цилиндров перемещают тормозные колодки к дискам (барабанам).

При дальнейшем нажатии на педаль увеличивается давление жидкости и происходит срабатывание тормозных механизмов, которое приводит к замедлению вращения колес и появлению тормозных сил в точке контакта шин с дорогой. Чем больше приложена сила к тормозной педали, тем быстрее и эффективнее осуществляется торможение колес. Давление жидкости при торможении может достигать 10-15 МПа.

При окончании торможения (отпускании тормозной педали), педаль под воздействием возвратной пружины перемещается в исходное положение. В исходное положение перемещается поршень главного тормозного цилиндра. Пружинные элементы отводят колодки от дисков (барабанов). Тормозная жидкость из колесных цилиндров по трубопроводам вытесняется в главный тормозной цилиндр. Давление в системе падает.

Эффективность тормозной системы значительно повышается за счет применения систем активной безопасности автомобиля.

. Система безопасности

Основным предназначением систем активной безопасности автомобиля является предотвращение аварийной ситуации. При возникновении такой ситуации система самостоятельно (без участия водителя) оценивает вероятную опасность и при необходимости предотвращает ее путем активного вмешательства в процесс управления автомобилем.

Применение систем активной безопасности позволяет в различных критических ситуациях сохранять контроль над автомобилем или, другими словами, сохранить курсовую устойчивость и управляемость автомобиля.

Под курсовой устойчивостью понимается способность автомобиля сохранять движение по заданной траектории, противодействуя силам, вызывающим занос и опрокидывание.

Управляемость заключается в способности автомобиля двигаться в заданном водителем направлении.

Наиболее известными и востребованными системами активной безопасности являются:

антиблокировочная система тормозов;

антипробуксовочная система;

система курсовой устойчивости;

система распределения тормозных усилий;

система экстренного торможения;

система обнаружения пешеходов;

электронная блокировка дифференциала.

Перечисленные системы активной безопасности конструктивно связаны и тесно взаимодействуют с тормозной системой автомобиля и значительно повышают ее эффективность. Ряд систем может управлять величиной крутящего момента через систему управления двигателем.

Имеются также вспомогательные системы активной безопасности (ассистенты), предназначенные для помощи водителю в трудных с точки зрения вождения ситуациях. Помимо своевременного предупреждения водителя о возможной опасности, системы осуществляют и активное вмешательство в управление автомобилем, используя при этом тормозную систему и рулевое управление.

Большое количество таких систем появилось и появляется в связи со стремительным развитием электронных систем управления (появлением новых видов входных устройств, повышением производительности электронных блоков управления).

К вспомогательным системам активной безопасности относятся:

парковочная система;

система кругового обзора;

адаптивный круиз-контроль;

система аварийного рулевого управления;

система помощи движению по полосе;

система помощи при перестроении;

система ночного видения;

система распознавания дорожных знаков

система контроля усталости водителя

система помощи при спуске;

система помощи при подъёме;

и др.

Промежуточное положение между активными и пассивными системами безопасности занимают превентивные системы безопасности.

Совокупность конструктивных элементов, применяемых для защиты пассажиров от травм при аварии, составляет систему пассивной безопасности автомобиля. Система должна обеспечивать защиту не только пассажиров и конкретного автомобиля, но и других участников дорожного движения.

Важнейшими компонентами системы пассивной безопасности автомобиля являются:

ремни безопасности;

натяжители ремней безопасности;

активные подголовники;

подушки безопасности;

безопасная конструкция кузова;

аварийный размыкатель аккумуляторной батареи;

ряд других устройств (система защиты при опрокидывании на кабриолете; детские системы безопасности - крепления, кресла, ремни безопасности).

Современной разработкой является система защиты пешеходов. Особое место в пассивной безопасности автомобиля занимает система экстренного вызова.

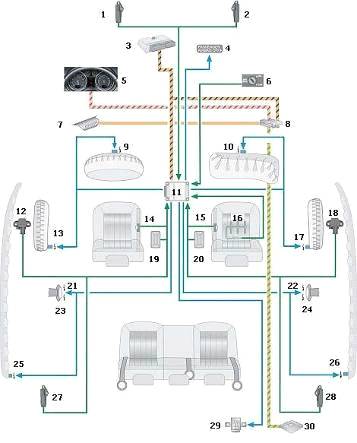

Схема системы пассивной безопасности:

.     датчик удара фронтальной подушки безопасности водителя

2.      датчик удара фронтальной подушки безопасности переднего пассажира

.        блок управления двигателем

.        контрольная лампа подушки безопасности переднего пассажира

.        контрольная лампа предупреждения о непристегнутых ремнях безопасности

.        выключатель подушки безопасности переднего пассажира

.        диагностический вывод

.        межсетевой интерфейс

.        пиропатрон подушки безопасности водителя

.        пиропатрон подушки безопасности переднего пассажира

.        блок управления системой пассивной безопасности

.        датчик удара боковой подушки безопасности водителя

.        пиропатрон боковой подушки безопасности водителя

.        датчик положения сидения водителя

.        датчик положения сидения переднего пассажира

.        датчик занятости сидения переднего пассажира

.        пиропатрон боковой подушки безопасности переднего пассажира

.        датчик удара боковой подушки безопасности переднего пассажира

.        выключатель замка ремня безопасности водителя

.        выключатель замка ремня безопасности переднего пассажира

.        пиропатрон натяжителя ремня безопасности водителя

.        пиропатрон натяжителя ремня безопасности переднего пассажира

.        ограничитель усилия натяжителя ремня безопасности водителя

.        ограничитель усилия натяжителя ремня безопасности переднего пассажира

.        пиропатрон головной подушки безопасности левый

.        пиропатрон головной подушки безопасности правый

.        датчик удара задний боковой подушки безопасности водителя

.        датчик удара задний боковой подушки безопасности переднего пассажира

.        пиропатрон аварийного размыкателя аккумуляторной батареи

.        центральный блок управления системы комфорта

Современная система пассивной безопасности автомобиля имеет электронное управление, обеспечивающее эффективное взаимодействие большинства компонентов.

Система управления включает:

входные датчики;

блок управления;

исполнительные устройства компонентов системы.

Входные датчики фиксируют параметры, при которых возникает аварийная ситуация, и преобразуют их в электрические сигналы. К входным датчикам оносятся:

датчик удара;

выключатель замка ремня безопасности;

датчик занятости сидения переднего пассажира;

датчик положения сидения водителя и переднего пассажира.

На каждую из сторон автомобиля устанавливается, как правило, по два датчика удара. Они обеспечивают работу соответствующих подушек безопасности. В задней части датчики удара применяются при оборудовании автомобиля активными подголовниками с электрическим приводом.

Выключатель замка ремня безопасности фиксирует использование ремня безопасности.

Датчик занятости сидения переднего пассажира позволяет в случае аварийной ситуации и отсутствии на переднем сидении пассажира сохранить соответствующую подушку безопасности.

В зависимости от положения сидения водителя и переднего пассажира, которое фиксируется соответствующими датчиками, изменяется порядок и интенсивность применения компонентов системы.

На основании сравнения сигналов датчиков с контрольными параметрами блок управления распознает наступление аварийной ситуации и активизирует необходимые исполнительные устройства элементов системы.

Исполнительным устройствами элементов системы пассивной безопасности являются:

пиропатрон подушки безопасности;

пиропатрон натяжителя ремня безопасности;

пиропатрон (реле) аварийного размыкателя аккумуляторной батареи;

пиропатрон механизма привода активных подголовников (при использовании подголовников с электрическим приводом);

контрольная лампа, сигнализирующая о непристегнутых ремнях безопасности.

Активизация исполнительных устройств производится в определенном сочетании в соответствии с заложенным программным обеспечением.

При фронтальном ударе в зависимости от его силы могут сработать:

натяжители ремней безопасности;

фронтальные подушки безопасности и натяжители ремней безопасности.

При фронтально-диагональном ударе в зависимости от его силы и угла столкновения могут сработать:

натяжители ремней безопасности;

фронтальные подушки безопасности и натяжители ремней безопасности;

соответствующие (правые или левые) боковые подушки безопасности и натяжители ремней безопасности:

соответствующие боковые подушки безопасности, головные подушки безопасности и натяжители ремней безопасности;

фронтальные подушки безопасности, соответствующие боковые подушки безопасности, головные подушки безопасности и натяжители ремней безопасности.

При боковом ударе в зависимости от силы удара могут сработать:

соответствующие боковые подушки безопасности и натяжители ремней безопасности;

соответствующие головные подушки безопасности и натяжители ремней безопасности;

соответствующие боковые подушки безопасности, головные подушки безопасности и натяжители ремней безопасности.

При ударе сзади в зависимости от силы удара могут сработать:

натяжители ремней безопасности;

размыкатель аккумуляторной батареи;

активные подголовники.

Заключение

Шкода Йети - внедорожник, без труда преодолевающий снежные заносы, осеннюю слякоть, весеннее бездорожье. Благодаря своим техническим характеристикам этот автомобиль сможет послужить отличным средством передвижения в любую погоду.

Небольшие внешние габариты Шкода Йети обеспечивают высокую манёвренность и лёгкую управляемость. В салоне автомобиля 5 посадочных мест и достаточно пространства для комфортного размещения пассажиров. Салон автомобиля устроен таким образом, что у пассажиров создается впечатление особой защищенности. Высокая посадка у йети дает возможность увеличить обзор.

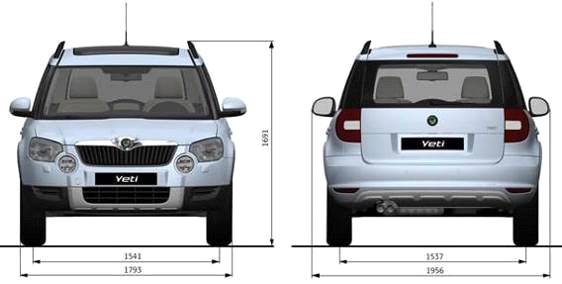

Тип кузова внедорожника Шкода Йети - кроссовер. Длина автомобиля составляет 4223 мм, ширина - 1793 мм, высота - 1691 мм. Колёсная база занимает примерно 2578 мм, а колея передних и задних колес - соответственно 1541 и 1537 мм. Клиренс Шкода Йети составляет 180 мм. Дорожный просвет Шкода Йети достаточно велик для того, чтобы обеспечивать отличную проходимость на дорогах.

Отдельное внимание заслуживает конструкция багажного отсека автомобиля, который имеет объем от 402 до 1750 литров и дает возможность разместить большое количество багажа. Внедорожник имеет 5 дверей.

Двигатели Skoda Yeti

Йети комплектуется 2 бензиновыми двигателями.

Автомобиль Шкода Йети может комплектоваться двумя вариантами бензиновых двигателей: 1,2 TSI и 1,8 TSI. Оба они четырехцилиндровые, с турбонадувом. Топливо распределяется по цилиндрам с помощью двух распределительных валов. Первый вариант двигателя предназначен для Шкоды Йети с передним приводом, а полный привод Шкода Йети обеспечивает второй вариант. Оба двигателя отличаются достаточно низким потреблением топлива и соответствуют жестким европейским экологическим стандартам по ограничению выброса СО₂ Euro V. Данные двигатели устанавливаются поперечно в передней части автомобиля. Первый вариант двигателя дает возможность разогнать автомобиль до 175 км/ч, второй - до 196 км/ч.

В автомобиле Шкода Йети расход топлива колеблется от 5 до 8 литров на 100 км. В городе автомобиль расходует около 7-10 литров, а за городом - от 5 до 7 литров. Максимальный объем топливного бака составляет 60 литров.

Как всегда автомобили от автоконцерна Skoda Auto радуют небольшим расходом топлива - Yeti не стал исключением.

Автомобиль Шкода Йети с полным приводом оснащен интеллектуальной муфтой Haldex четвертого поколения. Благодаря этому крутящийся момент равномерно распределяется между осями. Такая система улучшает тяговые свойства автомобиля и значительно снижает расход топлива. Шкода Йети имеет отличное сцепление с любым дорожным покрытием благодаря измененной задней оси с многорычажной подвеской и расширенной колеей. Кроме того, эта система обеспечивает большую устойчивость в сложных условиях езды по бездорожью. Днище автомобиля имеет дополнительную защиту, что предохраняет его от повреждений во время езды по бездорожью.

Шкода Йети может оснащаться как механической, так и автоматической коробкой для переключения передач. В первом случае - это шестиступенчатая коробка передач, отличающаяся плавностью и чёткостью переключения. Говоря об автоматической коробке, стоит отметить, что на некоторые модели Шкоды Йети устанавливаются семиступенчатые коробки передач с возможностью автоматического или ручного выбора передач.

Автомобиль оснащен также внедорожным режимом OFF ROAD, позволяющим изменить настройки электронных систем управления для непосредственных условий движения на местности.

Цвета Шкода Йети варьируются от снежно-белого до песочно-золотистого. Всего в гамме 12 возможных цветов.

Шкода Йети - отличный автомобиль для всей семьи. Этот внедорожник позволит сделать любое путешествие комфортным и максимально безопасным. Шкода Йети отлично подойдет для поездок как по бездорожью, так и в черте города.

Список литературы

1.   Интернет ресурс http://www.gazeta-a.ru/autocatalog/Skoda/Yeti_2013/ 18_TSI_4x4/

.     Интернет ресурс http://carsguru.net/catalog/skoda/yeti/13967/

3.      Интернет ресурс http://autorambler.ru/reviews/Skoda/2662/1290/

.        Интернет ресурс http://www.carexpert.ru/models/skoda/Yeti/tech/skodyt-2009j20.htm

.        Интернет ресурс http://autorambler.ru/bz/glossary/tsi/

.        Интернет ресурс http://www.auto-centr.com/auto/yeti/techdata/

.        Стандарт предприятия. Курсовое и дипломное проектирование. Общие требования к оформлению. СТП ЮУрГУ 04-2001/Н.В. Сырейщикова, В.И. Гузеев, И.В. Сурков, Л.В. Винокурова.- Челябинск: Изд. ЮУрГУ, 2001- 49с.
