Техническое обслуживание и ремонт струйного принтера HP Officejet Pro 8100

Содержание

Введение

      Структура предприятия

2       Рабочее место

         Общая часть

3.1 Понятие и история развития струйного принтера

3.2    Классификация принтеров

.3      Виды технических характеристик принтеров

.4      Современные производители принтеров

4    Специальная часть

4.1 Описание и технические характеристики струйного принтера HP Officejet Pro 8100

4.2 Основные элементы струйного принтера

4.3 Сравнительная характеристика струйного принтера

4.4Сравнительная характеристика струйных и лазерных принтеров

5    Охрана труда

5.1 Общие требования к технике безопасности ИВЦ

5.2 Требования электробезопасности

5.3 Техника безопасности при ремонте струйного принтера

5.4 Требования к производственным помещениям

Заключение

Список литературы

Введение

Тема дипломного проекта «Техническое обслуживание и ремонт струйного принтера HP Officejet Pro 8100». Актуальность выбранной темы дипломной работы <#"806164.files/image001.gif">

Рисунок 1 - Организационная структура предприятия

Рисунок 2 - Логотип организации

2
Рабочее место практиканта

Рабочее место практиканта состоит из большого стола и компьютерного кресла, на столе установлен ноутбук марки ASUS с доступом в интернет, и протянута сеть удаленного доступа для удобства настройки аппаратуры. Также на столе установлен струйный принтер НР для печати необходимых документов. Рядом со столом стоит шкаф, в котором лежат израсходованные картриджи ожидающие заправки, и еще некоторые запчасти для ПК. Так же имеются инструменты для прокладки, настройки и диагностики сети. Такой как 8-ми жильная витая пара и оптоволокно, которые используются на всем производстве. В тумбочке под столом лежат диски с программным обеспечением для компьютеров( Windows XP,7,8) и разных видов МФУ (DriverPack Solution Professional 12.12).

Рисунок 3 - Характеристики рабочего компьютера


Общая часть

3.1    Понятие и история струйных принтеров

Принтер - это внешнее периферийное устройство компьютера, предназначенное для вывода текстовой или графической информации, хранящейся в компьютере, на твёрдый физический носитель, обычно бумагу, малыми тиражами (от единиц до сотен) без создания печатной формы <https://ru.wikipedia.org/wiki/%D0%9F%D0%B5%D1%87%D0%B0%D1%82%D0%BD%D0%B0%D1%8F_%D1%84%D0%BE%D1%80%D0%BC%D0%B0>.

Разработка самого первого в мире <#"806164.files/image004.gif">

Рисунок 4 - LPT порт для подключения принтера к компьютеру

- самый распространенный интерфейс для подключения периферийных устройств к компьютеру.

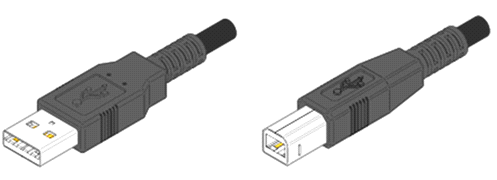

Рисунок 5 - USB порт для подключения принтера к компьютеру

.4      Современные производители струйных принтеров

В данном пункте представлены производители принтеров, которые отличаются стабильностью, надежностью своей продукции и наличием качественных наработок в области производства оргтехники.- Японская корпорация Canon с первых лет основания (1937-й год) и по настоящее время занимает передовые позиции в области разработок и производства цифровой техники. Струйные принтеры устройства данной фирмы отличаются высокой производительностью, возможностью дистанционного управления, раздела пользователей на основании учетных записей либо ответственных отделов. Печати в внешних носителей и многое другое. Как профессиональные решения для бизнеса, так и домашние струйные принтеры характеризуются высокой надежностью и качеством печати.Packard(HP) - Синонимами устройств данной компании, которая берет свою историю с далекого 1939-го года, является высокая скорость выполняемых заданий любого типа и неизменно высокое качество. Американский бренд предлагает струйный принтер с удивительно легким управлением и долговечностью использования. Струйные и лазерные устройства компании можно встретить во многих организациях и офисах, где имеются повышенные требования к надежности и безотказности печатных устройств. Одним их приоритетных направлений работы компании - разработка утонченного дизайна всех моделей устройств и максимальное снижение веса. Таким образом, струйные принтеры от Hewlett-Packard отличаются удивительной компактностью и изяществом. Кроме того, последние тенденции говорят о снижении цен на устройства компании, что делает струйные принтеры еще более популярными.

Epson - Устройства данного бренда покорили мир, благодаря хорошим показателям качества и скорости печати, которые позволяют применять струйный принтер для каждодневного домашнего и офисного использования. Линейка струйных принтеров Epson Stylus получили наиболее широкое распространение вследствие своей приемлемой стоимости. Приятный эргономичный дизайн и высокая практичность средств печати от Epson, а также возможность выполнения на них печати цветных фотоснимков обеспечили заслуженное призвание бренду.

4 Специальная часть

.1      Описание и технические характеристики струйного принтера HP Officejet Pro 8100

В данном дипломном проекте был рассмотрен принтер HP Officejet Pro 8100. Представленный струйный принтер владеет высокими показателями. Производит отпечатки он со скоростью 20 ч/б, и 15 цветных экземпляров в минуту. Максимально возможный формат носителя - А4. Доступна печать без полей. Удобный жидкокристаллический дисплей обеспечивает удобство эксплуатации.

Рисунок 6 - Струйный принтер HP Officejet Pro 8100

Содержание панели управления у этой модели HP достаточно незатейливое и понятное для любого, даже не обученного специально, пользователя. Вместимость лотка для подачи бумаги невелика: до 150 страниц, однако для индивидуального пользования этот ресурс достаточен на длительный срок. Ресурс картриджа рассчитан на 210 страниц, что вполне хватает для печати малого объема документации.

Устройство несложное и в плане работы интерфейсов подключения, на нем присутствует USB-порт

Технические характеристики:

.2      Основные элементы струйного принтера HP Officejet Pro 8100

В данном пункте будут рассмотрены основные элементы струйного принтера с описанием.

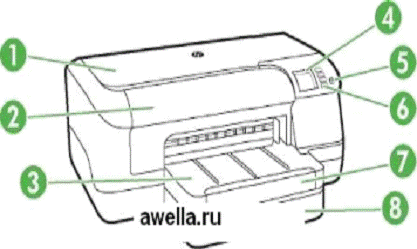

Рисунок 7 - Вид спереди HP Officejet Pro 8100

1 Верхняя крышка

2       Дверца доступа к картриджам  <#"806164.files/image008.gif">

Рисунок 8 - Вид изнутри HP Officejet Pro 8100

Печать

Поведение струйного принтера во время печати - это нечто среднее между домашними и офисным устройством. С одной стороны, это экономичность принтера. С другой стороны, качество печати фотографий среднее для такого принтера, а после беспрерывной распечатки 10 фотографий и более - происходит очень сильный нагрев и ухудшение качества печатаемых фотографий.

.3
Принцип действия струйного принтера

Принцип действия струйных принтеров похож на матричные принтеры <https://ru.wikipedia.org/wiki/%D0%9C%D0%B0%D1%82%D1%80%D0%B8%D1%87%D0%BD%D1%8B%D0%B9_%D0%BF%D1%80%D0%B8%D0%BD%D1%82%D0%B5%D1%80> тем, что изображение на носителе формируется из точек. Но вместо головок с иголками в струйных принтерах используется матрица, печатающая жидкими красителями <https://ru.wikipedia.org/wiki/%D0%9A%D1%80%D0%B0%D1%81%D0%B8%D1%82%D0%B5%D0%BB%D1%8C>. Картриджи <https://ru.wikipedia.org/wiki/%D0%A7%D0%B5%D1%80%D0%BD%D0%B8%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9_%D0%BA%D0%B0%D1%80%D1%82%D1%80%D0%B8%D0%B4%D0%B6> с красителями бывают со встроенной печатающей головкой - в основном такой подход используется компаниями Hewlett-Packard <https://ru.wikipedia.org/wiki/Hewlett-Packard>, Lexmark <https://ru.wikipedia.org/wiki/Lexmark>. Существуют картриджи, в которых печатающая матрица является деталью принтера, а сменные картриджи содержат только краситель. При длительном простое принтера (неделя и больше) происходит высыхание остатков красителя на соплах <https://ru.wikipedia.org/wiki/%D0%A1%D0%BE%D0%BF%D0%BB%D0%BE> печатающей головки. Принтер умеет сам автоматически чистить печатающую головку. Но также возможно провести принудительную очистку сопел из соответствующего раздела настройки драйвера <https://ru.wikipedia.org/wiki/%D0%94%D1%80%D0%B0%D0%B9%D0%B2%D0%B5%D1%80> принтера. При прочистке сопел печатающей головки происходит интенсивный расход красителя. Особенно критично засорение сопел печатающей матрицы принтеров Epson, Canon. Если штатными средствами принтера не удалось очистить сопла печатающей головки, то дальнейшая очистка и/или замена печатающей головки проводится в ремонтных мастерских. Замена картриджа, содержащего печатающую матрицу, на новый проблем не вызывает.

Рисунок 9 - Принцип работы струйного принтера

.4
Сравнительная характеристика струйных и лазерных принтеров

В данном пункте мы проведем сравнительную характеристику лазерного и струйного принтеров известных марок HP Officejet Pro 8100 и Samsung SL-C410W.Officejet Pro 8100.

Представленный струйный принтер владеет высокими показателями. Производит отпечатки он со скоростью 20 ч/б, и 5 цветных экземпляров в минуту. Максимально возможный формат носителя - А4. Доступна печать без полей. Удобный жидкокристаллический дисплей обеспечивает удобство эксплуатации.

Содержание панели управления у этой модели HP достаточно незатейливое и понятное для любого, даже не обученного специально, пользователя. Вместимость лотка для подачи бумаги невелика 100 страниц, однако для индивидуального пользования этот ресурс достаточен на длительный срок. Ресурс картриджа рассчитан на 210 страниц, что вполне хватает для печати малого объема документации.SL-C410W.

Второй из представленных принтеров лазурный. Владеет более высокими показателями. Производит отпечатки он со скоростью 18 ч/б, и 4 цветных экземпляров в минуту очень хорошего качества по сравнению со струйным принтером. Максимально возможный формат носителя - А4. Вместимость лотка для подачи бумаги до 150 страниц. Ориентировочный ресурс картриджа CE285A рассчитан на 1600 страниц, что вполне хватает для печати среднего объема документации. Так же данный принтер имеет обширную область для печати. Например: карточках, пленках, этикетках, глянцевой бумаге, конвертах, матовой бумаге.

Панель управления у данной модели SAMSUNG очень проста в управлении. Работа с данной моделью, не предоставит сложностей даже не знающему человеку.

В виде таблицы показаны сравнение марок:

Проведя сравнительную характеристику двух принтеров разных производителей. Можно сделать вывод каждый принтер по-своему хорош, смотря как его использовать. Если в домашних условиях то подойдет струйный принтер HP Officejet Pro 8100, а если использовать в офисах где большой поток работы, то лучше использовать лазерный принтер Samsung SL-C410W.


Охрана труда

.1 Общие требования к технике безопасности ИВЦ

Требования к персоналу, эксплуатирующему средства вычислительной техники и периферийное оборудование:

К самостоятельной эксплуатации электроаппаратуры допускается только специально обученный персонал не моложе 18 лет, пригодный по состоянию здоровья и квалификации к выполнению указанных работ.

Перед допуском к работе персонал должен пройти вводный и первичный инструктаж по технике безопасности с показом безопасных и рациональных приёмов работы. Затем не реже одного раза в 6 мес. проводится повторный инструктаж, возможно, с группой сотрудников одинаковой профессии в составе не более 20 человек. Внеплановый инструктаж проводится при изменении правил по охране труда, при обнаружении нарушений персоналом инструкции по технике безопасности, изменении характера работы персонала.

В помещениях, в которых постоянно эксплуатируется электрооборудование, должны быть вывешены в доступном для персонала месте. Инструкции по технике безопасности¦, в которых также должны быть определены действия персонала в случае возникновения аварий, пожаров, электротравм.

Руководители структурных подразделений несут ответственность за организацию правильной и безопасной эксплуатации средств вычислительной техники и периферийного оборудования, эффективность их использования; осуществляют контроль, за выполнением персоналом требований настоящей инструкции по технике безопасности.

Должностные обязанности.

Техник ВЦ (ИВЦ) выполняет работу по обеспечению эффективной эксплуатации средств вычислительной техники, приема и передачи информации ВЦ (ИВЦ). Принимает участие в разработке планов и графиков работ по техническому обслуживанию и ремонту оборудования. Проводит тестовые проверки и профилактические осмотры оборудования с целью своевременного обнаружения неисправностей и их ликвидации, регулировку и наладку элементов и блоков машин, отдельных устройств и узлов, участвует в проведении профилактического и текущего ремонта. Принимает участие в приемке оборудования, работах по модернизации и совершенствованию оборудования с учетом специфических требований производства. Ведет учет показателей использования оборудования, замеченных дефектов работы машин. Участвует в составлении заявок на оборудование, запасные части, инструмент, материалы и покупные комплектующие изделия для ремонта средств вычислительной техники и передающих устройств, технической документации на ремонт.

.2 Требования электробезопасности

Оборудованием каждый работник должен внимательно и осторожно обращаться с электропроводкой, приборами и аппаратами и всегда помнить, что пренебрежение правилами безопасности угрожает и здоровью, и жизни человека во избежание поражения электрическим током необходимо твердо знать и выполнять следующие правила безопасного пользования электроэнергией. Необходимо постоянно следить на своем рабочем месте за исправным состоянием электропроводки, выключателей. Продолжение работы возможно только после устранения неисправности. Во избежание повреждения изоляции проводов и возникновения коротких замыканий не разрешается:

–       вешать что-либо на провода;

–       закрашивать и белить шнуры и провода;

–       закладывать провода и шнуры за газовые и водопроводные трубы, за батареи отопительной системы;

–       выдергивать штепсельную вилку из розетки за шнур, усилие должно быть приложено к корпусу вилки.

Для исключения поражения электрическим током запрещается:

–       прикасаться к экрану и к тыльной стороне блоков компьютера;

–       работать на средствах вычислительной техники и периферийном оборудовании мокрыми руками;

–       работать на средствах вычислительной техники и периферийном оборудовании, нарушения целостности неисправную индикацию напряжения на корпусе класть на средства вычислительной посторонние предметы. Запрещается проверять неприспособленных для эксплуатации помещениях с токопроводящими полами, сырых, не позволяющих заземлить доступные металлические части.

Требования пожаробезопасности.

На рабочем месте запрещается иметь огнеопасные вещества. В помещениях запрещается:

–       зажигать огонь;

–       включать электрооборудование, если в помещении пахнет газом;

–       сушить что-либо на отопительных приборах;

–       закрывать вентиляционные отверстия в электроаппаратуре.

Источниками воспламенения являются:

–       искра при разряде статического электричества;

–       искры от электрооборудования;

–       искры от удара и трения;

–       открытое пламя.

При возникновении пожароопасной ситуации или пожара персонал должен немедленно принять необходимые меры для его ликвидации, одновременно оповестить о пожаре администрацию. Помещения с электрооборудованием должны быть оснащены огнетушителями типа ОУ-2 или ОУБ-3.

5.3 Техника безопасности при ремонте струйного принтера

Современные струйные принтеры, при общем увеличение качества продукции, становятся все более сложными для ремонта непрофессионалами. В большинстве случаев, проблемы начинаются при долгой общей работе. Ситуация в первую очередь осложняется тем, что ремонт струйного принтера - дело опасное. При несоблюдении элементарных правил процесс грозит закончиться основательным выходом из строя устройства, а не тем что сами можете получить какую-либо травму, хотя и это не исключено.

Не приступайте к ремонту без перчаток, желательно прорезиненных. Устройство может основательно испачкать краской, особенно если ремонт касается картриджа.

Обязательно отключить устройство от сети, к примеру, если неисправна муфта регистрации, то при починке можете получить удар электрическим током при включенном в сеть устройстве.

При очищении и промывание всех деталей использовать ацетон и иные смежные жидкости. Не использовать воду. Это может привести к серьезной поломке принтера и тогда уже точно не обойтись без профессионального вмешательства, либо полной замены вашего принтера.

При любой работе по починке устройства предварительно извлекать картридж. Даже если уверены, что он не заправлен. Наличие картриджа может нанести урон принтеру.

.4 Требования к производственным помещениям

Окраска и коэффициенты отражения

Окраска помещений и мебели должна способствовать созданию благоприятных условий для зрительного восприятия, хорошего настроения.

Источники света, такие как светильники и окна, которые дают отражение от поверхности экрана, значительно ухудшают точность знаков и влекут за собой помехи физио-логического характера, которые могут выразиться в значительном напряжении, особенно при продолжительной работе. Отражение, включая отражения от вторичных источников света, должно быть сведено к минимуму. Для защиты от избыточной яркости окон могут быть применены шторы и экраны .

В зависимости от ориентации окон рекомендуется следующая окраска стен и пола:

-       окна ориентированы на юг: - стены зеленовато-голубого или светло-голубого цвета; пол - зеленый;

-       окна ориентированы на север: - стены светло-оранжевого или оранжево-желтого цвета; пол - красновато-оранжевый;

-       окна ориентированы на восток: - стены желто-зеленого цвета;

-       пол зеленый или красновато-оранжевый;

-       окна ориентированы на запад: - стены желто-зеленого или голубовато-зеленого цвета; пол зеленый или красновато-оранжевый.

В помещениях, где находится компьютер, необходимо обеспечить следующие величины коэффициента отражения: для потолка: 60…70%, для стен: 40…50%, для пола: около 30%. Для других поверхностей и рабочей мебели: 30…40%.

Заключение

В данном дипломном проекте, разработанном на производственной практике, была раскрыта тема «Техническое обслуживание и ремонт струйного принтера». Цель дипломного проекта являлась изучение принципов технического обслуживания и ремонта струйного принтера. Исходя, из этой цели были выявлены следующие задачи:

-       было изучено определение и назначение струйного принтера и история развития;

-       рассмотрена классификация струйных принтеров и описание каждого типа;

-       было рассмотрены виды технических характеристик струйных принтеров;

-       изучены области применения струйного принтера и его описание и технические характеристики конкретной модели;

-       рассмотрены основные компоненты, узлы и элементы струйного принтера;

-       был исследован принцип действия струйного принтера со схемой.

струйный принтер ремонт

Список литературы

1    Головков, А. В. Диагностирование, техническое обслуживание и ремонт матричных принтеров для IBM РС-ХТ/АТ [Текст] : монография / А.В. Головков. - М. : [б. и.], 2006;

2       Красковский Д., Богданов В. Персональный компьютер. Издательство: КомпьютерПресс, 2008;

3       Манпиль, Л. И. Устройства регистрации графической информации ЭВМ и систем [Текст] : учеб. пособие для вузов по спец. "Вычислит. машины, комплексы, системы и сети" и "Конструирование и технология электрон. вычислит. средств" / Л.И. Манпиль. - М. : Энергоатомиздат, 2009;

4       Синдеев Ю.Г. МФУ: Ремонт, обслуживание. - Ростов н/Д: Феникс. - 2006;

5       <http://center-yf.ru/data/economy/Sebestoimost-produkcii.php> - Интернет магазин “Центр” ;

6       <http://www.printer-spb.ru/HP-OfficeJet-PRO-8100-CM752A-review-and-testing> - Интернет магазин “Принтер”;

7 <http://www.znakcomplect.ru/poleznosti/example/mery-bezopasnosti/texnika-bezopasnosti-pri-remonte-printera.html>.
