Проектирование сетевого графика реконструкции одноэтажного промышленного здания
Содержание
Введение
. Характеристика строящегося объекта
и условий строительства
. Характеристика объекта
. Номенклатура и объемы
строительно-монтажных работ
. Определение трудоемкости работ и
затрат машинного времени
. Трудоемкость специальных работ
. Выбор основных строительных машин
и механизмов
7. Выбор методов производства работ
8. Расчет сетевой модели
. Построение сетевого графика в
масштабе времени
. Корректировка сетевого графика по
трудовым ресурсам
Библиографический список
Введение
Строительство - одна из основных отраслей
народного хозяйства страны, обеспечивающая создание новых, расширение и
реконструкцию действующих основных фондов. Капитальному строительству
принадлежит важнейшая роль в развитии всех отраслей производства, повышении
производительности общественного труда, подъеме материального благосостояния и
культурного уровня жизни. К капитальному строительству относят новое
строительство, расширение, реконструкция, а также техническое перевооружение
действующих предприятий зданий и сооружений.
Реконструкция предполагает частичное или полное
переоборудование или переустройство производства без строительства новых и
расширения действующих цехов основного производственного назначения, а также
строительство при необходимости новых и расширения действующих объектов
вспомогательного назначения с заменой устаревшего и физически изношенного
оборудования.
Современные задачи, возникающие перед наукой и
техникой, вызывают необходимость проектирования всё более сложных объектов в
сжатые сроки. Удовлетворить противоречивые требования: повышения сложности
объектов, сокращение сроков и повышение качества проектирования с помощью
простого увеличения численности проектировщиков нельзя, так как возможность
параллельного проведения проектных работ ограничена, и численность
инженерно-технических работников в проектных организациях страны не может быть
заметно увеличена. Выходом из этого положения является широкое применение
вычислительной техники для решения проектных задач.
Организация труда является составной частью
организации строительного производства, направленной на повышение
производительности труда рабочих и улучшение качества работ. Организация труда,
базируется на научной основе, предусматривает согласно СНиП 3.01.01-85 систему
мероприятий, включающих следующие основные направления: совершенствование форм
организации труда, разделение труда, набор оптимального состава и специализации
бригад и звеньев рабочих; изучение и распространение передовых методов труда;
подготовку и повышение квалификации рабочих; улучшение организации и
обслуживания рабочих мест; обеспечение наиболее благоприятных условий труда.
Цель автоматизации проектирования ¾
обеспечить бездефектное проектирование, снизить материальные затраты, сократить
сроки проектирования и ликвидировать рост количества инженерно-технических
работников. Для сокращения сроков строительства применяют поточный и
параллельный методы строительства.

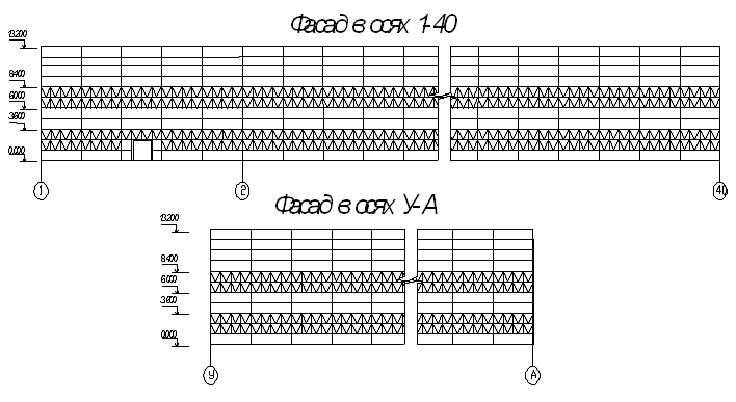

. Характеристика строящегося объекта и условий
строительства
План на отметке 0.000
здание строительный машина монтажный
. Характеристика объекта
В данном курсовом проекте требуется выполнить
проектирование сетевого графика реконструкции одноэтажного промышленного
здания. Объемно-планировочные и конструктивные характеристики здания приведены
в таблице 1.
Таблица 1.
|
Ширина
пролета l, м
|
30
|
|
Количество
пролетов n
|
2
|
|
Количество
температурных блоков LТ
|
2
|
|
Высота
этажа h, м
|
12
|
|
Ширина
дополнительного пролета, м
|
24
|
|
Длина
температурного блока, м
|
72
|
|
Число
этажей m
|
1
|
|
Сетка
колонн, м
|
6х36
|
|
Тип
перегородок
|
кирпичные
|
. Номенклатура и объемы строительно-монтажных
работ
Номенклатура и объемы строительно-монтажных
работ.
Таблица 2.
|
№
|
Наименование
работ
|
Формулы
и правила подсчета
|
Ед.
изм.
|
Кол-во
|
1 Демонтаж стен и
перегородок Периметр здания Р=168*2+60*2=456 м. Высота здания =14,4 м.
Площадь стен (вместе с окнами) Sобщ=456*14,4=6566
окон=4.8*456=2189стен= Sобщ-
Sокон=6566-2189=4377
Площадь
перегородок:пер=0,3*10080=3024
|
S=0.5*
Sпер=0.5*3024=1512100 м215,12
|
|
|
2 Демонтаж окон Sокон=4.8*456=2189100 м2
3 Устройство бетонной
подготовки под полы Площадь здания Sзд=60*168=10080
|
S=0.5*
Sзд=5040100 м250,40
|
|
|
|
|
4
|
Устройство
перегородок
|
S
=0,2* Sзд=0,2*10080=2016100 м220,16
|
|
|
5 Монтаж
металлопластиковых окон и дверей Окон S= Sокон=4.8*456=2189
Дверей100 м2
шт21,89
|
50
|
|
|
|
|
6
|
Устройство
чистого пола из плитки
|
Sпл=0,02*
Sзд=202100
м22,02
|
|
|
|
7
|
Устройство
линолиумного покрытия
|
Sлин=0,2*
Sзд=2016100 м220,16
|
|
|
|
8
|
Устройство
полимерных полов
|
Sлин=Sзд-
Sлин- Sпл =10080-2016-202=7862100 м278,62
|
|
|
|
9
|
Устройсво
плинтусов
|
L=0,3*
Sзд=3024м
|
100
м
|
30,24
|
10 Штукатурка
перегородок S= Sпер*2=6048
|
100м260,48
|
|
|
|
|
11
|
Обшивка
стен ГКЛ
|
S=
Sстен=4377100м243,77
|
|
|
|
12
|
Окраска
стен
|
S=
Sпер*2+ Sстен =6048+4377=10425100м3104,25
|
|
|
|
13
|
Облицовка
стен плиткой
|
S=0.02*
Sстен =88100 м20,88
|
|
|
|
14
|
Монтаж
подвесных потолков «Армстронг»
|
S=Sзд=10080100
м2100,8
|
|
|
4. Определение трудоемкости работ и затрат
машинного времени
Таблица 3. Трудоемкость и затраты машинного
времени
|
Наименование
работ
|
Ед.изм
|
Кол-во
|
Норм.источ
|
На
единицу измерения
|
На
весь объем
|
№
звена
|
|
|
|
|
Норма
времени
|
Трудоемкость
|
|
|
|
|
|
Чел-час
|
Маш-час
|
Чел-дни
|
Маш-смена
|
|
|
|
|
|
Монтажников
|
Машинистов
|
Всего
|
Затрат
машин
|
Монтажников
|
Машинистов
|
Всего
|
Затрат
машин
|
|
|
Демонтаж
стен и перегородок
|
10015,12ГЭСНр55-5141,26,72147,926,72260,412,4272,812,4Каменьщик
3р-2, 2р-1.
|
|
|
|
|
|
|
|
|
|
|
|
|
Демонтаж
окон
|
10021,89ФЕРр2001-5646,112,1548,262,15168,15,7173,85,7Плотник
3р-1. 2р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
Демонтаж
полов
|
10050,4ГЭСНр57-211,090,1211,210,1268,20,7468,940,74Плотник
3р-1. 2р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
Устройство
бет. подготовки под полы
|
10050,4ГЭСН11-01-01540,432,8443,272,84248,517,526617,5Бетонщик
3р-1,2р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
Устройство
перегородок
|
10020,16ГЭСН08-02-00994,373,1997,563,192327,4239,47,4Каменьщик
4р-1, 2р-1.
|
|
|
|
|
|
|
|
|
|
|
|
|
Монтаж
металлопластиковых оконных переплетов
|
10021,89ФЕР10-01-030-0273,1-73,1-195,1-195,1-Плотник
4р-2
|
|
|
|
|
|
|
|
|
|
|
|
|
Монтаж
дверей
|
50шт
|
1
|
ГЭСНр56-21
|
120,3
|
3,03
|
123,33
|
3,03
|
7,3
|
0,18
|
7,48
|
0,18
|
Плотник
4р-1, 2р-1
|
|
Устр-во
чистого пола из плитки
|
1002,02ГЭСН11-01-02788,313,7792,083,7721,80,9322,730,93Облицовщ
4р-1, 3р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
Устройство
полимерных полов
|
10078,62ГЭСН11-01-024109,3927,89137,2827,891048,8267,41316,2167,4Облицовщ
5р-1, 3р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
Устройство
линолеумного покрытия
|
10020,16ГЭСН11-01-03642,40,8543,250,85104,22,1106,32,1Облицовщ
5р-1, 3р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
Устройство
плинтусов
|
100м
|
30,24
|
ГЭСН11-01-039
|
7,65
|
-
|
7,65
|
-
|
28,2
|
-
|
28,2
|
-
|
Плотник
3р-1
|
|
Улучшена
штукатурка кирпичных перегородок и стен
|
10060,48ГЭСН15-02-01685,846,2992,136,29633,146,4679,546,4
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Нанесение обрызга
|
10060,48ГЭСН15-02-0164-4-29,5-29,5-Штукатур
4р-2,3р-2, 2р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Нанесение грунта
|
10060,48ГЭСН15-02-01614,5-14,5-106,9-106,9-
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Нанесение накрывочного слоя
|
10060,48ГЭСН15-02-0163,4-3,4-25,1-25,1-Штукатур
4р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Затирка поверхностей с разделкой углов
|
10060,48ГЭСН15-02-0169,9-9,9-73-73-Штукатур
4р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
Обшивка
стен ГКЛ
|
10043,77ГЭСН15-02-02471,022,7873,82,78379,114,8393,914,8Плотник
3р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
Окраска
стен
|
|
|
|
-
Грунтование
|
100104,25ГЭСН15-04-0052,5-2,5-31,8-31,8-Маляр
3р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Сплошное шпатлевание
|
100104,25ГЭСН15-04-00511,5-11,5-146,2-146,2-Маляр
3р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Шлифование прошпатлеванных поверхзностей
|
100104,25ГЭСН15-04-0053,6-3,6-45,8-45,8-Маляр
3р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Грунтование
|
100104,25ГЭСН15-04-0052,5-2,5-31,8-31,8-Маляр
3р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Шлифование грунтованных поверхностей
|
100104,25ГЭСН15-04-0052,7-2,7-34,4-34,4-Маляр
3р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Окрашивание
|
100104,25ГЭСН15-04-00542,90,1743,070,17545,42,2547,62,2Маляр
5р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
Облицовка
стен плиткой
|
1000,88ГЭСН15-01-018178,540,77179,310,7719,20,119,30,1Облицовщик
4р-1, 3р-1
|
|
|
|
|
|
|
|
|
|
|
|
|
Монтаж
подвесных потолков “Армстронг”
|
100100,8ТЕР15-01-053-688,49-88,49-1087,71087,7-Плотник
4р-2, 2р-2.
|
|
|
|
|
|
|
|
|
|
|
|
|
ВСЕГО
|
|
|
|
|
|
|
|
|
|
5949,6
|
|
|
5. Трудоемкость специальных работ
Трудоемкость специальных работ, не учтенных в
ведомости трудоемкости, определяется процентным отношением от общей
трудоемкости.
Таблица 4
|
Наименование
работ
|
%
от общей трудоемкости работ Q, или от площади застройки S
|
Трудоемкость,
чел. дн
|
|
2
|
Работы
подготовительного периода
|
4
%Q
|
238
|
|
3
|
Демонтаж
тех. оборудования
|
0,05
S
|
504
|
|
4
|
Демонтаж
систем отопления.
|
0,01
S
|
100,8
|
|
5
|
Демонтаж
систем ВиК
|
0,005S
|
50,4
|
|
6
|
Демонтаж
эл. сетей.
|
0,003S
|
30,24
|
|
7
|
Монтаж
систем Ви К.
|
0,01S
|
100,8
|
|
8
|
Электромонтажные
работы
|
0,006S
|
60,48
|
|
9
|
Монтаж
систем отопления.
|
0,02
S
|
201,6
|
|
10
|
Монтаж
тех. оборудования
|
0,05
S
|
504
|
|
11
|
Пусконаладочные
работы
|
0,005
S
|
50,4
|
|
12
|
Прочие
неучтенные виды работ
|
25%
Q
|
2520
|
|
13
|
Сдача
объекта
|
0,4%
Q
|
40,32
|
. Выбор основных строительных машин
и механизмов
Количество машин зависит от объемов
работ, потока строительных работ по календарному плану, сроков строительства.
Выбранные машины занесены в таблицу 5.
Таблица 5. Строительные машины и механизмы
|
№
|
Вид
работы
|
Машины
и механизмы
|
Марка
тип
|
Основная
характеристика
|
Кол-во
|
|
1
|
Устройство
бетонной подготовки под полы
|
Бетононасос
с компрессором
|
С-296
|
Производительность
40 м3/час
|
4
|
|
|
Машина
для заглаживания бетонной подготовки под полы
|
СО-64
|
Мощность
электродвигателя 1,5 кВт
|
4
|
|
2
|
Устройство
перегородок
|
Растворосмеситель
|
СО-46А
|
Мощность
электродвигателя 1,5 кВт
|
2
|
|
3
|
Устройство
линолиумного покрытия
|
Машина
электрическая для сварки линолеума
|
СО-104А
|
Мощность
электродвигателя 1,0 кВт
|
2
|
|
4
|
Штукатурка
стен и перегородок
|
Штукатурная
станция
|
СО-61
|
Производительность
100 м2/час
|
2
|
|
5
|
Обшивка
стен ГКЛ
|
Шуруповерт
строительно-монтажный
|
|
Мощность
электродвигателя 0,6 кВт
|
2
|
|
6
|
Окраска
стен
|
Машина
для огрунтовки поверхностей мастиками
|
АО-114
|
Мощность
электродвигателя 1,4 кВт
|
2
|
|
|
Шпаклевочный
агрегат
|
СО-150
|
Мощность
электродвигателя 1,5 кВт
|
2
|
|
|
Электрокраскопульт
|
СО-61А
|
Мощность
электродвигателя 0,27 кВт
|
2
|
|
7
|
Перемещение
стройматериалов и строительного мусора
|
Кранбалка
|
|
Грузоподъемность
Q=5т.
|
3
|
. Выбор методов производства работ
При выборе методов производства работ нужно
стремиться к комплексной механизации работ с применением высокопроизводительных
машин, ориентироваться на прогрессивные методы труда. Способ производства
строительных работ и выбор машин для его осуществления зависят от
конструктивных особенностей объекта и объемов работ по отдельным элементам
здания или сооружения.
Последовательность работ должна быть
запроектирована таким образом, чтобы обеспечить минимальную продолжительность
строительства объекта в целом. Это может быть достигнуто первоочередным
сооружением тех. цехов, отделений и пролетов, монтажа оборудования и
коммуникаций, которые требуют небольшого количества ресурсов, как времени, так
и рабочей силы.
Общий фронт работ на данном строительном объекте
разделяем на 3 захватки, размер одной захватки равен величине температурного
блока.
До начала строительства выполняем
подготовительные работы, проводятся все временные коммуникации (водопровод,
электроснабжение, канализация), а так же должны быть подготовлены временные
дороги и подъездные пути, места складирования строительных материалов и
конструкций, установлены все временные здания и сооружения.
До начала отделочных работ должны быть
смонтированы и сданы в эксплуатацию грузовые подъемники для подачи отделочных
материалов на этажи, смонтированы и подключены стояки временного водоснабжения
а также электросиловые и осветительные сети, должны быть закрыты оконные
проемы.
Для сокращения сроков строительства
специализированные работы ведем параллельно с основными работами.
Завершается строительство сдачей объекта. Прочие
неучтенные работы ведутся в течение всего периода строительства с перерывами
(перерывы устраиваются для устранения скачков на графике движения рабочей
силы).
Таблица 6. Карточка-определитель работ сетевого
графика
|
Карточка-определитель
работ сетевого графика
|
|
Предшествующие
работы
|
Характеристика
работ
|
Основные
строительные машины
|
Сменность
|
Количество
рабочих
|
Состав
бригады
|
|
Наименование
работ
|
Шифр
|
Объем
|
Трудоемкость
чел.-дни
|
Продолжительность,
дни
|
|
|
|
|
|
|
|
Ед.
измерения
|
Кол-во
|
|
|
Наименование
|
Количество,
маш.-см.
|
|
|
|
|
Подготовительные
работы
|
1-2
|
|
|
238
|
10
|
|
|
2
|
12
|
|
|
1-2
|
Демонтаж
тех. оборудования 1зв
|
2-3
|
|
|
336
|
11
|
|
|
2
|
16
|
Демонтаж
тех. оборудования 2зв
|
3-4
|
|
|
168
|
5
|
|
|
2
|
16
|
|
|
2-3
|
Демонтаж
сантех. систем 1зв
|
3-5
|
|
|
40,32
|
3
|
|
|
2
|
8
|
|
|
Демонтаж
сантех. систем 2зв
|
6-7
|
|
|
20,16
|
1
|
|
|
2
|
8
|
|
|
2-3
|
Демонтаж
электрических сетей
|
3-8
|
|
|
30,24
|
8
|
|
|
2
|
2
|
|
|
Демонтаж
стен и перегородок, дв. и оконных блоков 1зв
|
5-8
|
100
м2
|
|
297,73
|
9
|
|
|
2
|
16
|
Каменьщик
3р-2, 2р-1.
|
|
Демонтаж
стен и перегородок, дв. и оконных блоков 2зв
|
9-10
|
100
м2
|
|
148,87
|
5
|
|
|
2
|
16
|
Каменьщик
3р-2, 2р-1.
|
|
5-6
|
Демонтаж
полов1зв.
|
8-11
|
100
м2
|
|
45,96
|
6
|
|
|
2
|
4
|
Плотник
3р-1, 2р-1.
|
|
6-7
|
Демонтаж
полов2зв.
|
12-13
|
100
м2
|
|
22,98
|
3
|
|
|
2
|
4
|
Плотник
3р-1, 2р-1.
|
|
Устройство
бетонной подготовки под полы 1зв.
|
11-14
|
100
м2
|
50,40
|
190,66
|
16
|
С-296
СО-64
|
4
4
|
2
|
6
|
Бетонщик
3р-1, 2р-1.
|
|
5-8
|
Устройство
бетонной подготовки под полы 2зв.
|
17-18
|
100
м2
|
50,40
|
75,33
|
6
|
С-296
СО-64
|
4
4
|
2
|
6
|
Бетонщик
3р-1, 2р-1.
|
|
Монтаж
металлопластиковых окон
|
11-16
|
|
|
195,1
|
24
|
|
|
2
|
4
|
|
|
Устройство
стен и перегородок
|
11-15
|
|
|
239,4
|
7
|
СО-46А
|
2
|
2
|
18
|
Каменьщик
3р-2, 2р-1,плотник 3р-1,2р-1.
|
|
Штукатурные
работы
|
16-19
|
100
м2
|
|
234,5
|
12
|
СО-61
|
2
|
2
|
10
|
Штукатур4р-2,3р-2,2р-1.
|
|
Электромонтажные
работы
|
11-19
|
|
|
60,48
|
4
|
|
|
2
|
8
|
|
|
Устройство
чистых полов 1зв
|
19-20
|
100
м2
|
|
982,29
|
16
|
СО-111А
СО-104А
|
2
2
|
2
|
30
|
Облицовщик5р-2,
4р-2,2р-2,3р-4
|
|
Устройство
чистых полов 2зв
|
20-21
|
100
м2
|
|
491,14
|
8
|
СО-111А
СО-104А
|
2
2
|
2
|
30
|
Облицовщик5р-2,
4р-2,2р-2,3р-4
|
|
Малярные
работы 1зв
|
20-22
|
100
м2
|
104,25
|
558,4
|
20
|
СО-61А
АО-114
|
2
2
|
2
|
14
|
Маляр5р-2,3р-6
|
|
Малярные
работы 2зв
|
23-25
|
100
м2
|
104,25
|
279,2
|
10
|
СО-61А
АО-114
|
2
2
|
2
|
14
|
Маляр5р-2,3р-6
|
|
Устройство
дверных блоков
|
19-22
|
|
|
7,48
|
1
|
|
|
2
|
4
|
|
|
Устройство
подвесных потолков 1зв
|
24-26
|
100
м2
|
100,8
|
725,13
|
23
|
|
|
2
|
16
|
Плотник
4р-2,2р-2
|
|
Устройство
подвесных потолков 2зв
|
26-28
|
100
м2
|
100,8
|
362,57
|
11
|
|
|
2
|
16
|
Плотник
4р-2,2р-2
|
|
Электромонтажные
работы
|
25-28
|
|
|
60,48
|
4
|
|
|
2
|
8
|
|
|
Монтаж
технологического оборудования
|
19-27
|
|
|
504
|
16
|
|
|
2
|
16
|
|
|
Отопление
и вентиляция
|
19-28
|
|
|
201,6
|
17
|
|
|
2
|
6
|
|
|
Устройство
систем ВиК
|
20-28
|
|
|
100,8
|
8
|
|
|
2
|
6
|
|
|
Пусконаладочные
работы
|
27-28
|
|
|
50,4
|
6
|
|
|
2
|
4
|
|
|
Прочие
неучтенные виды работ
|
2-28
|
|
|
2520
|
63
|
|
|
2
|
20
|
|
|
Сдача
|
28-29
|
|
|
40,32
|
4
|
|
|
1
|
10
|
|
8. Расчет сетевой модели
Информацию о работах и результатах расчета
заносим в таблицу 7.
Таблица 7. Расчет параметров сетевого графика
|
Временные
параметры сетевого графика
|
|
Шифр
работы
|
Продолжительность
работы, дни
|
Раннее
|
Позднее
|
Резервы
|
|
|
начало
работ
|
окончание
работ
|
начало
работ
|
окончание
работ
|
общий
|
частный
|
|
ti-j
|
Ti-jрн
|
Ti-jро
|
Ti-jпн
|
Ti-jпо
|
Ri-j
|
ri-j
|
|
1-2
|
10
|
0
|
10
|
0
|
10
|
0
|
0
|
|
2-3
|
11
|
10
|
22
|
36
|
47
|
26
|
0
|
|
3-4
|
5
|
22
|
27
|
77
|
82
|
55
|
0
|
|
4-6
|
0
|
27
|
27
|
82
|
82
|
35
|
20
|
|
3-5
|
25
|
22
|
47
|
47
|
72
|
25
|
0
|
|
5-6
|
0
|
47
|
47
|
82
|
82
|
35
|
0
|
|
6-7
|
13
|
47
|
60
|
82
|
95
|
35
|
0
|
|
7-9
|
0
|
60
|
60
|
95
|
95
|
35
|
4
|
|
3-8
|
8
|
22
|
30
|
74
|
82
|
52
|
26
|
|
5-8
|
9
|
47
|
56
|
72
|
81
|
25
|
0
|
|
8-9
|
0
|
56
|
56
|
95
|
95
|
39
|
0
|
|
9-10
|
5
|
56
|
61
|
95
|
100
|
39
|
0
|
|
10-12
|
0
|
61
|
61
|
100
|
100
|
39
|
1
|
|
8-11
|
6
|
62
|
81
|
87
|
25
|
0
|
|
11-12
|
0
|
62
|
62
|
100
|
100
|
38
|
0
|
|
12-13
|
3
|
62
|
65
|
100
|
103
|
38
|
0
|
|
13-17
|
0
|
65
|
65
|
103
|
103
|
38
|
13
|
|
11-14
|
16
|
62
|
78
|
87
|
103
|
25
|
0
|
|
14-17
|
0
|
78
|
78
|
103
|
103
|
25
|
0
|
|
17-18
|
6
|
78
|
84
|
103
|
109
|
25
|
0
|
|
18-19
|
0
|
84
|
84
|
109
|
109
|
35
|
0
|
|
11-16
|
24
|
62
|
86
|
56
|
80
|
6
|
6
|
|
11-15
|
7
|
62
|
69
|
73
|
80
|
11
|
0
|
|
15-16
|
0
|
69
|
69
|
80
|
80
|
11
|
0
|
|
16-19
|
29
|
69
|
98
|
80
|
109
|
11
|
11
|
|
11-19
|
3
|
62
|
65
|
106
|
109
|
44
|
19
|
|
19-20
|
16
|
84
|
100
|
109
|
125
|
17
|
0
|
|
20-21
|
8
|
100
|
108
|
125
|
133
|
25
|
0
|
|
21-23
|
0
|
108
|
108
|
133
|
133
|
25
|
12
|
|
20-22
|
20
|
100
|
120
|
113
|
133
|
13
|
0
|
|
22-23
|
0
|
120
|
120
|
133
|
133
|
13
|
0
|
|
22-24
|
0
|
120
|
120
|
120
|
120
|
0
|
0
|
|
23-25
|
10
|
120
|
130
|
133
|
143
|
13
|
0
|
|
25-26
|
0
|
130
|
130
|
143
|
143
|
13
|
13
|
|
19-22
|
1
|
84
|
85
|
132
|
133
|
48
|
48
|
|
24-26
|
23
|
120
|
143
|
120
|
143
|
0
|
0
|
|
26-28
|
11
|
143
|
154
|
143
|
154
|
0
|
0
|
|
25-28
|
4
|
130
|
134
|
150
|
154
|
20
|
20
|
|
19-27
|
16
|
84
|
100
|
132
|
148
|
48
|
0
|
|
19-28
|
17
|
84
|
101
|
137
|
154
|
53
|
53
|
|
20-28
|
8
|
100
|
108
|
146
|
154
|
46
|
46
|
|
27-28
|
6
|
100
|
106
|
148
|
154
|
48
|
48
|
|
2-28
|
63
|
10
|
73
|
91
|
154
|
81
|
81
|
|
28-29
|
4
|
154
|
158
|
154
|
158
|
0
|
0
|
. Построение сетевого графика в масштабе времени
Построение сетевого графика в масштабе времени
осуществляется по ранним срокам. При построении работ по ранним срокам, каждая
работа проецируется на временную шкалу отрезком равном сумме продолжительности
работы и ее частного резерва времени. При построении работ по поздним срокам,
каждая работа проецируется на временную шкалу отрезком равном сумме
продолжительности работ и части ее полного резерва времени, который остался
неиспользованным на предшествующих работах.
В данной курсовой работе построение сетевого
графика в масштабе времени осуществлялось по ранним срокам.
Построение начинают с работ критического пути,
которые проецируются на временную шкалу отрезками равными их продолжительности,
поскольку у этих работ как полный, так и частный резерв времени равен нулю.
Такие масштабные сетевые графики используются в случаях при составлении
однотипных и несложных объектах на предварительных стадиях планирования.
. Корректировка сетевого графика по трудовым
ресурсам
Цель корректировки сетевого графика по рабочей
силе - в пределах имеющихся резервов времени работ распределить равномерно
рабочую силу не изменяя количества рабочих и устраняя простои, а также сделать
количество рабочих минимальным в пределах имеющихся резервов времени.
Корректировка сетевого графика по трудовым
ресурсам осуществляется тремя способами:
1) изменение даты начала работы;
2) увеличение продолжительности работ с
одновременным уменьшением количества рабочих в рамках имеющихся резервов
времени;
) использование комбинации первого и
второго способов.
В данной курсовой работе использовались все три
способа корректировки.
) Работа 2-28
) Работа 16-27 изменили дату начала
работы
) Работа 22-27
)Работа 28-42 изменили дату начала
работы.
Коэффициент неравномерности
,
Библиографический список
1. СНиП 12-03-2001. Безопасность
труда в строительстве. Часть 1. Общие требования. - СПб.: ДЕАН, 2002. 96 с.
2. СНиП 2-01-2004. Организация
строительства/ Минстрой России. М.2005.
. СНиП 21-01-07*. Пожарная
безопасность зданий и сооружений/ Госстой России. М., 1999. 17 с.
. Организация строительного
производства: Учебник для вузов/Т.Н. Цай, П.Г. Грабовый, В.А. Большаков и др. -
М.: Изд-во АСВ, 1999. 432 с.
. Хамзин С.К., Карасев А.К.
Технология строительного производства. Курсовое и дипломное проектирование:
Учеб. Пособие для стрит. Спец. Вузов. М.: Высшая шк., 1989. 216 с.
. Алексеенко В.И.
Проектирование объектного строительного генерального плана: Метод. Указания/
Юж.-Рос. гос. техн. ун-т.- Новочеркасск: ЮРГТУ, 2003. - 40 с.
. Проектирование сетевого
графика строительства одноэтажного промышленного здания: Методические указания
к выполнению курсовой работы/ Юж.-Рос. гос. техн. ун-т. Новочеркасск: ЮРГТУ,
2003. - 20 с.
