Разработка технического обслуживания и ремонта для двигателя марки 5EFE

Разработка технического обслуживания и ремонта для двигателя марки 5EFE

ВВЕДЕНИЕ

Автомобильный транспорт настолько прочно вошёл во все отрасли народного хозяйства, что нормальная жизнедеятельность страны не представляется возможной без его участия. Кроме того, автомобиль сегодня стал реальным и неотъемлемым социальным фактором, органично вписываясь в ритм современной жизни.

Число личных легковых автомобилей с каждым годом только увеличивается. Конструкция автомобиля становится сложнее, как следствие растут требования к качеству их обслуживания и ремонта.

В процессе эксплуатации автомобиля его рабочие свойства постепенно ухудшаются из-за изнашивания деталей, а также коррозии и усталости материала, из которого они изготовлены. В автомобиле появляются отказы и неисправности, которые устраняют при техническом обслуживании (ТО) и ремонте.

Ремонт представляет собой комплекс операций по восстановлению исправности или работоспособности изделий и восстановлению ресурсов изделий и их составных частей.

Необходимость и целесообразность ремонта автомобилей обусловлены прежде всего неравнопрочностью их составных частей (сборочных единиц и деталей). Известно, что создать равнопрочный автомобиль, все детали которого изнашивались бы равномерно и имели бы одинаковый срок службы, невозможно. Поэтому в процессе эксплуатации автомобили проходят на станциях технического обслуживания и автосервисах периодическое ТО и при необходимости текущий ремонт (ТР), который осуществляется путем замены отдельных деталей и агрегатов. Это позволяет поддерживать автомобили в технически исправном состоянии.

Текущий ремонт должен обеспечивать гарантированную работоспособность автомобиля на пробеге до очередного планового ремонта, причем этот пробег должен быть не менее пробега до очередного ТО-2. В случае возникновения отказов выполняют неплановый ТР, при котором заменяют или восстанавливают детали и сборочные единицы в объеме, определяемом техническим состоянием автомобиля.

Капитальный ремонт должен обеспечивать исправность и полный (либо близкий к полному) ресурс автомобиля или агрегата путем восстановления и замены любых сборочных единиц и деталей, включая базовые. Базовой называют деталь, с которой начинают сборку изделия, присоединяя к ней сборочные единицы и другие детали. У автомобилей базовой деталью является рама, у агрегатов - корпусная деталь, например, блок цилиндров двигателя, картер коробки передач.

Основным источником экономической эффективности КР автомобилей является использование остаточного ресурса их деталей. Около 70 - 75 % деталей автомобилей, поступивших в КР, могут быть использованы повторно либо без ремонта, либо после небольшого ремонтного воздействия.

Детали, полностью исчерпавшие свой ресурс и подлежащие замене, составляют 25 - 30% всех деталей. Остальные детали автомобиля (40 - 45%) могут быть использованы повторно только после их восстановления. К ним относится большинство наиболее сложных, металлоемких и дорогостоящих деталей автомобиля, в частности блок цилиндров, коленчатый и распределительный валы, головка цилиндров, картеры коробки передач и заднего моста и др. Стоимость восстановления этих деталей не превышает 10 - 50% стоимости их изготовления.

По этому, первостепенная задача при покупке автомобиля выбрать качество и надежность соразмерно бюджету. Немалое значение имеет и фирма производитель. Ежегодные рейтинги на лучший автомобиль могут сослужить реальную пользу покупателю. В Российском рейтинге автомобилей по надежности 2013 года фирма Toyota стоит на 5 месте. ГАЗ на 43, УАЗ на 47, ИЖ на 54, ВАЗ на 67 и т.д.

Японские автомобили считаются одними из самых надёжных в мире. Они прекрасно чувствуют себя на российских дорогах и достаточно неприхотливы к отечественным реалиям. К примеру, прежде чем потребуется более-менее серьёзныйремонт «японца», автомобилист сможет проездить на нем несколько лет.

Японские машины являются, наверное, самими продуманными в конструкционном и техническом отношении. Самое главное, что в них используются не только передовые разработки, но применяются новейшие технологии даже в весьма бюджетных моделях.

Наконец, ремонт японских автомобилей производится по специальным методикам, разработанным производителями. Несмотря на то, что они имеют свою специфику и требуют определённых знаний, ремонт осуществляется весьма быстро и качественно. Разумеется, при использовании необходимой технической базы, диагностических возможностей и инструментов.

Пожалуй, в этом и состоят главные причины, почему российские автолюбители всё чаще и чаще выбирают для личного пользования японские автомобили. Не говоря уже о том, что они всегда элегантны и обладают привлекательным внешним видом.

Именно по этому, я выбрал японский автомобиль марки ToyotaCaldina с двигателем 5EFE для своей дипломной работы.

Цель дипломного проекта: разработка технического обслуживания и ремонта для двигателя марки 5E FE.

Задачи дипломного проекта:

Описать особенности конструкции двигателя 5E FE;

Описать основные неисправности двигателя 5E FE;

Описать методы диагностирования двигателя 5E FE;

Разработать графическую часть;

Составить технику безопасности при ТО и ремонте двигателя 5E FE.

1 АНАЛИТИЧЕСКИЙ РАЗДЕЛ ОСОБЕННОСТИ КОНСТРУКЦИИ ДВИГАТЕЛЯ 5EFE

Характеристика двигателя

Двигатель 5E-FEрядный 4-цилиндровый, 16-клапанный с верхним расположением распределительных валов. Рабочий объем двигателя 1,5 литра. Нумерация цилиндров ведется от шкива коленчатого вала. Порядок работы двигателя: 1-3-4-2. Мощность 94 л.с. при 5400 об/мин 98 кВт. Степень сжатия 9,8.

Коленчатый вал 5-опорный с 8 противовесами, установленными на продолжении щек коленчатого вала, предназначенными для разгрузки коренных подшипников от действия центробежных сил. В коленчатом валу выполнены отверстия для подвода масла к коренным и шатунным подшипникам и другим элементам. Головка блока цилиндров выполнена из алюминиевого сплава. Свечи зажигания расположены в центре камер сгорания.

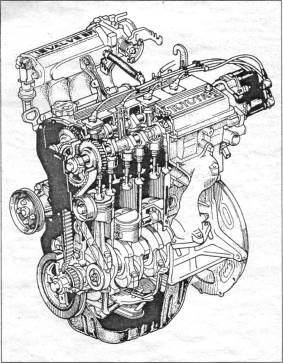

Рис. 1

Конструкция впускного коллектора с четырьмя независимыми длинными каналами позволяет использовать эффект инерционного наддува. Пружины выпускных и впускных клапанов изготовлены из специальной углеродистой стали и имеют переменный шаг, что способствует снижению вероятности возникновения резонанса.

Распределительный вал выпускных клапанов приводится во вращение от коленчатого вала с помощью зубчатого ремня, а вал впускных клапанов - от распределительного вала выпускных клапанов с помощью шестерен. Распределительные валы имеют 5 опорных шеек. Смазка шеек, кулачков и шестерен привода распределительных валов осуществляется маслом, которое поступает через масляный канал, расположенный в центре вала.

Регулировка зазора в приводе клапанов осуществляется заменой регулировочных шайб в толкателях клапанов. Замена регулировочных шайб может быть проведена без снятия распределительных валов.

Крышка ремня привода ГРМ состоит из двух частей. Технологическое отверстие в крышке №1 обеспечивает возможность регулировки натяжения ремня привода ГРМ.

Поршни изготовлены из алюминиевого сплава.

Поршневые пальцы - "плавающего" типа.

Компрессионные кольца: верхнее компрессионное кольцо изготовлено из нержавеющей стали, нижнее компрессионное кольцо - из чугуна. Маслосъемное кольцо состоит из двух скребков и расширителя. Маслосъемное кольцо удаляет избыток масла со стенок цилиндра, препятствуя его проникновению в камеру сгорания.

Блок цилиндров отлит из чугуна. Длина стенки (образующей) каждого цилиндра примерно в 2 раза больше величины хода поршня. Верхняя часть блока цилиндров накрывается головкой цилиндров, а нижняя часть блока образует картер двигателя, в котором устанавливается коленчатый вал. Блок цилиндров имеет рубашку охлаждения, по которой циркулирует охлаждающая жидкость.

Масляный поддон прикрепляется болтами к блоку цилиндров. Масляный поддон отштампован из стального листа. Разделительная перегородка внутри масляного поддона удерживает достаточное количество масла; даже когда автомобиль наклонен. Разделительная перегородка также предотвращает создание волн Масла при резком торможении автомобиля.

.1 Кривошипно-шатунный механизм

Блок цилиндров отлит из чугуна. Длина стенки (образующей) каждого цилиндра примерно в 2 раза больше величины хода поршня. Верхняя часть блока цилиндров накрывается головкой цилиндров, а нижняя часть блока образует картер двигателя, в котором устанавливается коленчатый вал. Блок цилиндров имеет рубашку охлаждения, по которой циркулирует охлаждающая жидкость. На этом двигателе безгильзовый блок.

Коленчатый вал 5-опорный с 8 противовесами, установленными на продолжении щек коленчатого вала, предназначенными для разгрузки коренных подшипников от действия центробежных сил. В коленчатом валу выполнены отверстия для подвода масла к коренным и шатунным подшипникам и другим элементам. Перемещение вала в продольном направлении ограничивается упорными шайбами. В местах выхода коленчатого вала из картера двигателя имеются сальники и уплотнители, предотвращающие утечку масла.

Поршни изготовлены из алюминиевого сплава.

Компрессионные кольца: верхнее компрессионное кольцо изготовлено из нержавеющей стали, нижнее компрессионное кольцо - из чугуна. Маслосъемное кольцо состоит из двух скребков и расширителя.

Поршневые пальцы - "плавающего" типа.

Палец изготовлен в виде пустотелого цилиндрического стержня, наружная поверхность которого закалена токами высокой частоты

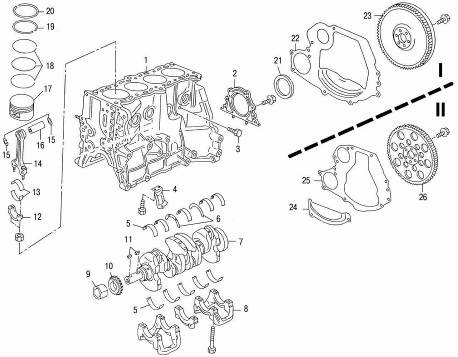

Рис.2.

Детали блока цилиндров и кривошипно-шатунного механизма двигателя 5EFE: I - с механической коробкой передач; II - с автоматической коробкой передач; 1 - блок цилиндров; 2 - держатель задней манжеты коленчатого вала; 3 - сливная пробка охлаждающей жидкости блока цилиндров; 4 - кронштейн; 5 - вкладыши коренных подшипников коленчатого вала; 6 - упорные полукольца коленчатого вала; 7 - коленчатый вал; 8 - крышки коренных подшипников коленчатого вала; 9 - втулка привода масляного насоса; 10 - звездочка коленчатого вала; 11 - сегментные шпонки; 12 - крышка нижней головки шатуна; 13 - шатунные вкладыши; 14 - шатун; 15 - стопорные кольца; 16 - поршневой палец; 17 - поршень; 18 - маслосъемное кольцо; 19 - нижнее компрессионное кольцо; 20 - верхнее компрессионное кольцо; 21 - задняя манжета коленчатого вала; 22 - задняя крышка; 23 - маховик; 24 - нижняя крышка; 25 - задняя крышка; 26 - ведомый диск.

Рис.3,4. Поршни двигателя 5EFE

Шатун служит для соединения коленчатого вала с поршнем. Шатун состоит из стального стержня двутаврового сечения, верхней неразъемной и нижней разъемной головок. Для уменьшения трения в нижнюю головку, состоящую из двух частей, устанавливаются тонкостенные вкладыши. Обе части нижней головки скрепляются двумя болтами с гайками.

Снизу картер закрывается поддоном, выштампованным из тонкого стального листа. Поддон используется как резервуар для масла и защищает детали двигателя от загрязнения. В нижней части поддона имеется пробка для слива моторного масла. Поддон крепится к картеру болтами. Для предотвращения утечки масла между ними устанавливается прокладка.

.2 Газораспределительный механизм

В двигателях применен 16-клапанный механизм газораспределения с двумя расположенными в головке блока цилиндров распределительными валами. Привод валов осуществляется от коленчатого вала ременной передачей.

Головка цилиндра отлита из алюминиевого сплава, имеет по четыре клапана на цилиндр; камеры сгорания полусферической формы. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Корпуса подшипников распределительных валов обработаны за одно целое с головкой блока цилиндров и имеют съемные крышки. Правильное положение головки на блоке цилиндров фиксируется двумя установочными втулками.

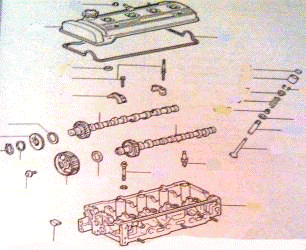

Рис.5 Детали ГРМ

Система газораспределения предназначена для обеспечения подачи в цилиндры двигателя воздушно-топливной смеси и вывода из цилиндров выхлопных газов. Все эти функции реализуются за счет работы клапанов.

Клапан находится в закрытом состоянии под действием пружины, а открывается после нажатия на стержень. Пружина закрепляется на стержне при помощи сухарей и специальной тарелки. Клапанные пружины имеют строго обозначенную жесткость, позволяющую очень быстро закрыть клапана в процессе работы. Для защиты от резонансных колебаний на клапанах может располагаться несколько пружин с разной навивкой.

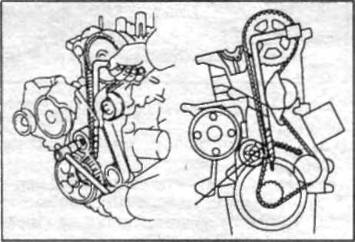

Рис.6 Ременной привод ГРМ 5EFE

Зубчатый ремень устанавливается на шкив коленчатого и распределительного вала по меткам.

Рис.7 Метки ГРМ

.3 Система смазки

На этом двигателе используется система смазки с полнопоточной очисткой масла и с подачей масла под явлением к основным движущимся деталям и узлам двигателя. Система смазки включает в себя: масляный поддон, масляный насос, масляный фильтр и различны элементы, которые обеспечивают подачу масла к различным движущимся деталям двигателя. Масло из поддона через маслозаборник масляным насосом нагнетается в масляный фильтр.

После прохождения масляного фильтра часть масла по различным каналам в блоке цилиндров и через отверстия подается к коренным подшипникам коленчатого вала. По сверлениям в коленчатом валу масло поступает к шатунным подшипникам коленчатого вала. Смазывание стенок цилиндров и нижней части днища поршней осуществляется в основном разбрызгиванием. Для смазывания поршневого пальца в поршневой головке шатуна и во втулке поршневого пальца предусмотрено специальное отверстие.

Часть масла после прохождения масляного фильтра по сверлениям в блоке цилиндров направляется в головку блока цилиндров для смазывания:

-             ведомой шестерни распределительного вала впускных клапанов;

-             кулачков;

-             толкателей клапанов и стержней клапанов;

-             ведущей шестерни распределительного вала выпускных клапанов.

После выполнения своих функций масло под действием силы тяжести (самотеком) возвращается в поддон. Для контроля уровня масла в картере устанавливается измерительный щуп.

Масляный насос

Масляный насос через маслоприемник забирает масло из поддона двигателя и подает его под давлением к различным узлам трения. Маслоприемник с сетчатым фильтром располагается перед входным патрубком маслонасоса. Сам маслонасос относится кнасосам трохоидного типа.

Рис.8 Масляный насос двигателя 5EFE

Внутри его расположеныведущий иведомый роторы с внутреннимзацеплением, которые вращаются водном направлении. Поскольку осиведущего и ведомого роторов смещены друготносительно друга, пространств между обоими роторами изменяется по мере их поворота. Масло засасывается внасос, когда пространство между роторамирасширяется, и нагнетается, когдапространство между роторами сужается.

Регулятор давления масла (редукционный клапан)

На высоких частотах вращения количество масла, подаваемого маслонаоосом, избыточно по сравнению с его количеством, необходимым для смазывания трущихся пар. Регулятор давления масла (редукционный клапан) предотвращает избыточную подачу масла. На низких частотах вращения клапан регулятора под действием пружины перекрывает перепускной канал. Но на высоких частотах вращения давление масла резко возрастает, сила давления масла преодолевает усилие пружины, и клапан регулятора открывается. Избыточное масло через клапан возвращается в поддон.

Рис.9 Масляный фильтр

Масляный фильтр

Масляный фильтр - полнопоточного типа со сменным бумажным фильтрующим элементом. Частицы металла (продукты износа), частицы грязи, находящиеся в воздухе, частицы нагара и другие виды загрязнения могут попадать в масло в процессе его использования, что приводит к увеличению износа двигателя или к засорению (сужению каналов) маслопроводов, препятствуя циркуляции масла. Масляный фильтр, установленный в масляной магистрали, позволяет задерживать эти частицы при прохождении масла через него. Фильтр установлен на внешней стороне двигателя, что позволяет сравнительно просто заменять фильтрующий элемент. Перед фильтрующим элементом установлен перепускной клапан, который открывается при увеличении давления перед фильтром, возникающим в случае засорения фильтрующего элемента загрязняющими частицами. Перепускной клапан открывается, когда сила давления масла превысит усилие пружины клапана. В этом случае масло проходит через обводной канал, минуя масляный фильтр, и направляется прямо в главную масляную магистраль двигателя.

Выбор моторного масла по вязкости (SAE).

Масло подбирается согласно диаграмме температурного диапазона, соответствующей условиям эксплуатации автомобиля до следующей замены масла.

Рис.10 Рекомендованная вязкость масла

Контроль уровня моторного масла. Заправочная емкость: с заменой фильтра - 2,7л., сухой двигатель - 2,9 л.

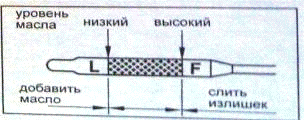

Рис.11 Уровень масла на щупу.

1.4 Система охлаждения

Наданном двигателе используется жидкостная системе охлаждения закрытого типа с принудительной циркуляцией охлаждающей жидкости и термостатом, имеющим перепускной клапан во входном патрубке охлаждающей жидкости.

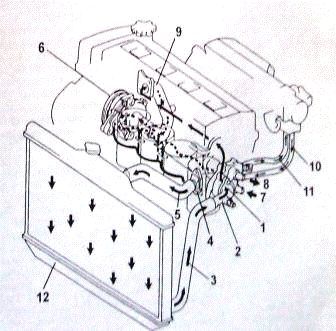

Рис.12 Схема системы охлаждения двигателя 5Е FE. 1-термостат, 2-входной патрубок охлаждающей жидкости, 3-от радиатора, 4-выходной патрубок охлаждающей жидкости, 5-к радиатору, 6-насос охлаждающей жидкости, 7-от отоплителя, 8-к отопителю, 9-трубка подвода охлаждающей жидкости к насосу, 10-от клапана системы управления частотой вращения холостого хода, 11-к клапану системы управления частотой вращения холостого хода, 12-радиатор

Системе охлаждения включает в себя: рубашку охлаждения (в блоке цилиндров и в головке блоке цилиндров), радиатор, насос охлаждающей жидкости, термостат, электрический вентилятор системы охлаждения, соединительные шланги и другие элементы. Охлаждающая жидкость нагреваемая в рубашке охлаждения, нагнетается жидкостным насосом в радиатор, где она охлаждается с помощью вентилятора и встречного потока воздуха, возникающего при движении автомобиля. Затем охлаждающая жидкость возвращается в рубашку охлаждения с помощью насоса и охлаждает двигатель. Рубашка охлаждения представляет собой сеть каналов для прохождения жидкости. Эти каналы образованы промежутками между гильзами цилиндров в блоке цилиндров и сообщаются с каналами в головке блока. Движение жидкости организуется таким образом, чтобы обеспечить наиболее эффективное охлаждение тех элементов двигателя, которые более всего нагреваются при его работе (в частности, верхнего пояса цилиндров двигателя и камер сгорания).

Радиатор

Радиатор размещается в передней части автомобиля и предназначен для охлаждения жидкости, поступающей из рубашки охлаждения. Радиатор состоит из верхнего и нижнего бачков и сердцевины радиатора, которая соединяет два бачка. В верхнем бачке расположен входной патрубок, по которому поступает охлаждающая жидкость из рубашки охлаждения, а также шланг для перепуска излишней охлаждающей жидкости или пара. В нижнем бачке Радиатора расположен выходной патрубок охлаждающей жидкости, через который она поступает в насос охлаждающей жидкости, а также сливной краник, через который удаляется охлаждающая жидкость. Сердцевина радиатора имеет множество оребренных трубок, по которым поток охлаждающей жидкости проходит из верхнего бачка в нижний, а также охлаждающие ребра для более эффективного рассеивания теплоты в окружающую среду.Охлаждающая жидкость, нагретая при прохождении через рубашку охлаждения, охлаждается в радиаторе потоком воздуха, просасываемым электрическим вентилятором, а также встречным потоком воздуха, возникающим при движении автомобиля Модели с автоматической трансмиссией имеют специальный охладитель рабочей жидкости автоматической коробки передач, который расположен в нижнем бачке радиатора Вентилятор с электрическим приводом располагается за радиатором, что облегчает прохождение потока воздуха через радиатор. Вентилятор включается только в том случае, если температура охлождающейжидкости достигнет рабочего значения. Это снижает затраты мощности на привод вентилятора и предотвращает переохлаждение двигателя.

Пробка заливной горловины радиатора (пробка радиатора)

Пробка радиатора - уплотняющего типа, она должна герметизировать радиатор и выдерживать повышенное давление, возникающее в результате теплового расширения охлаждающей жидкости Повышенное давление в радиаторе препятствует закипанию охлаждающей жидкости даже при температуре выше 1000С. Пробка радиатора имеет паровой (сбрасывающий) клапан и воздушный клапан (клапан разрежения).

При температуре охлаждающей жидкости 110-120°Сизбыточное давление внутри радиатора, вызванное тепловым расширением жидкости, достигает 0,3-1.0 кг/см или 30- 100 кПа. В случае превышения указанного предела под действием давления открывается паровой клапан, и пар удаляется через паровую трубку. Воздушный клапан открывается под действием разрежения, которое образуется внутри радиатора после остановки двигателя и снижения температуры охлаждающей жидкости. Открытие этого клапана позволяет охлаждающей жидкости в расширительном бачке вернуться в систему охлаждения.

Расширительный бачок Расширительный бачок предназначен для аккумулирования избыточного объема охлаждающей жидкости, который получается в результате ее объемного расширения при нагреве. Когда температура охлаждающей жидкости падает, она возвращается из расширительного бачка в радиатор Таким образом, радиатор всегда заполнен охлаждающей жидкостью, и при этом не допускается ненужных ее потерь. Чтобы убедиться в необходимости долива охлаждающей жидкости, необходимо проверить ее уровень в расширительном бачке.

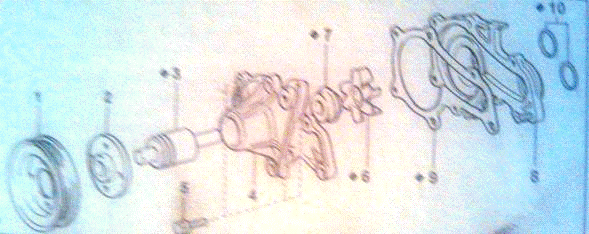

Насос охлаждающей жидкости.

Насос охлаждающей жидкости обеспечивает принудительную циркуляцию охлаждающей жидкости через систему охлаждения. Он устанавливается в передней чести блока цилиндров и приводится в действие от коленчатого вала клиновидным ремнем привода генератора или ремнем привода ГРМ.

Термостат

Термостат устанавливается на входном патрубке контура охлаждения. Он имеет восковой перепускной клапан и автоматический клапан, управляемый в зависимости от температуры охлаждающей жидкости. Автоматический клапан закрывается, когда температура охлаждающей жидкости падает, и тем самым препятствует циркуляции жидкости через двигатель, ускоряя процесс его прогрева. При этом перепускной клапан открывается при закрытии автоматического клапана, тогда охлаждающая жидкость циркулирует только внутри двигателя (по малому контуру системы охлаждения). Когда температура охлаждающей жидкости возрастает, автоматический клапан термостата открывается, а перепускной клапан (еслион установлен) закрывается что позволяет охлаждающей жидкости циркулировать через радиатор. Восковой наполнитель внутри силового элемента термостата расширяется при нагревании и охлаждается при охлаждении. Нагрев воскового наполнителя силового элемента создает усилие, преодолевающее усилие пружины, под действием которой клапан удерживается в закрытом состоянии, таким образом, происходит открытие автоматического клапана. При охлаждении воскового наполнителя он сжимается, и под действием усилия пружины автоматический клапан закрывается. На данной модели двигателя термостат обеспечивает поддержание рабочей температуры охлаждающей жидкости около 820С.

Заправочная емкость:

Модели с МКПП - 5,4л.

Модели с АКПП - 5,7л.

1.5 Система впрыска топлива

Система впрыска состоит из трех основных подсистем: топливной, подачи воздуха и электронного управления.

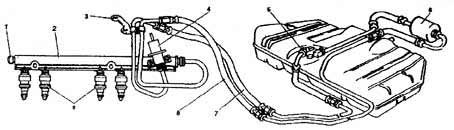

Рис.13Система впрыска топлива.

Топливная система.

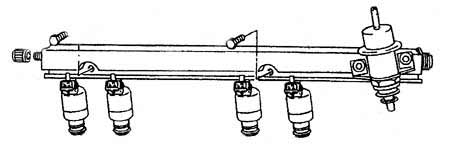

Топливо подается насосом через фильтр к каждой форсунке под давлением, устанавливаемым регулятором давления топлива. Регулятор давления топлива обеспечивает перепад давления топлива между топливным и впускным коллекторами. Избыток топлива возвращается в бак через трубку возврата. Топливо впрыскивается во впускной коллектор в соответствии с сигналами от электронного блока управления.

Система подачи воздуха.

Рис.14 Система подачи воздуха.

Система подачи воздуха обеспечивает подачу необходимого для работы двигателя количества воздуха. Количество воздуха, поступающего в двигатель, определяется углом открытия дроссельной заслонки и частотой вращения коленчатого вала двигателя. Поток воздуха проходит воздушный фильтр, канал корпуса дроссельной заслонки и поступает в верхнюю часть впускного коллектора, откуда он распределяется по цилиндрам двигателя. При низкой температуре охлаждающей жидкости открывается клапан системы управления частотой вращения холостого хода, и воздух поступает в верхнюю часть впускного коллектора по перепускному каналу в дополнение к воздуху, проходящему через дроссельную заслонку. Таким образом, даже если дроссельная заслонка полностью закрыта, воздух поступает в верхнюю часть впускного коллектора, и, следовательно, увеличивается частота вращения холостого хода (1-я ступень управления частотой вращения холостого хода). Верхняя часть впускного коллектора снижает пульсации воздушного потока.

Система электронного управления

Все двигатели оборудованы системой электронного управления фирмы TOYOTA, которая управляет впрыском топлива, опережением зажигания, диагностической системой и т.д. при помощи электронного блока управления. Посредством электронного блока управления осуществляются следующие функции.

. Управление впрыском топлива. Различные датчики определяют давление воздуха во впускном коллекторе, частоту вращения коленчатого вала двигателя, а также содержание кислорода в отработавших газах, температуру охлаждающей жидкости, температуру воздуха на впуске, атмосферное давление и др., и преобразуют полученную информацию в электрический сигнал, посылаемый к электронному блоку управления, на основании этих сигналов электронный блок управления определяет требуемое количество топлива и управляет форсунками.

Объем подаваемого топлива регулируется продолжительностью поднятого положения запорной иглы форсунки,

. Управление углом опережения зажигания.

В память электронного блока управления заложены значения оптимального угла опережения зажигания при всех возможных режимах работы двигателя. Используя сигналы различных датчиков, контролирующих условия работы двигателя, электронный блок управления вырабатывает импульсы, управляющие искрообразованием, в строго определенные моменты времени.

. Снегами управления частотой вращения холостого хода в память электронного блока управления заложены данные оптимальной частоты вращения холостого хода, отвечающие различным условиям (например, температура охлаждающей жидкости, включение/выключение кондиционера и т. д.). Сигналы датчиков поступают в электронный блок управления, который управляет потоком воздуха через перепускной канал (помимо дроссельной заслонки) и регулирует частоту вращения холостого хода в соответствии с заданной величиной.

. Функция "Fail-Safe" ("Добраться до дома").

В случае выхода из строя какого либо датчика предусмотрен аварийный режим работы (чтобы доехать до ближайшей станции техобслуживания). При этом на комбинации приборов загорается индикатор "CHECKENGINE".

2 ОСНОВНЫЕ НЕИСПРАВНОСТИ ДВИГАТЕЛЯ 5EFE

.1 Неисправности кривошипно-шатунного механизма

К признакам неисправности КШМ относятся: появление посторонних стуков и шумов, падение мощности двигателя, повышенный расход масла, перерасход топлива, появление дыма в отработанных газах.

Стуки и шумы в двигателе возникают в результате износа его основных деталей и появления между сопряженными деталями увеличенных зазоров.

Износ поршня и цилиндра, а также увеличении зазора между ними. Резкий металлический стук на всех режимах работы двигателя свидетельствует об увеличении зазора между поршневым пальцем и втулкой верхней головки шатуна.

Износ вкладышей возможно резкое падение давление масла. В этом случае эксплуатировать двигатель нельзя.

Падение мощности двигателя. Износ или залегании поршневых колец в канавках, износ поршней и цилиндров.

Повышенный расход масла, перерасход топлива, появление дыма в отработанных газах (при нормальном уровне масла в картере) обычно появляются при залегании поршневых колец или износе колец и цилиндров. Залегание кольца можно устранить без разборки двигателя, залив в цилиндр через отверстие для свечи зажигания специальную жидкость.

Отложение нагара на днищах поршней и камер сгорания снижает теплопроводность, что вызывает перегрев двигателя, падение мощности и повышение расхода топлива.

Трещины в стенках рубашки охлаждения блока могут появиться в результате замерзания охлаждающей жидкости, заполнения системы охлаждения горячего двигателя холодной охлаждающей жидкостью или в результате перегрева двигателя. Через трещины в блоке цилиндров охлаждающая жидкость может попадать в цилиндры. При этом цвет выхлопных газов становится белым.

.2 Неисправности газораспределительного механизма

-             нарушение тепловых зазоров клапанов;

-             износ подшипников, кулачков распределительного вала;

-             снижение упругости и поломка пружин клапанов;

-             зависание клапанов;

-             износ и удлинение ремня привода распределительного вала;

-             износ зубчатого шкива привода распределительного вала;

-             нагар на клапанах.

Таблица 1.Внешние признаки и соответствующие им неисправности ГРМ

2.3 Неисправности системы смазки

Неисправностей системы смазки немного, но последствия от них могут быть самые серьезные. Различают следующие неисправности системы смазки:

-             износ или повреждение масляного насоса;

-             повреждение прокладки масляного насоса;

-             засорение масляного фильтра;

-             слабое закрепление масляного фильтра;

-             неисправность датчика давления масла;

-             заедание редукционного клапана;

-             низкий уровень масла.

Основные причины указанных неисправностей:

-             нарушение правил эксплуатации (использование некачественного масла нарушение периодичности замены масла и фильтра);

-             неквалифицированное выполнение работ по техническому обслуживанию и ремонту системы смазки;

-             предельный срок эксплуатации элементов системы.

Таблица 2.Внешние признаки и соответствующие им неисправности системы смазки

- повышенный расход масла         - повреждение прокладки масляного насоса; - слабое закрепление масляного фильтра; - неисправности кривошипно-шатунного механизма;

- неисправности газораспределительного механизма <#"805100.files/image017.gif">

Рис.15 КШМ

Дефектация

В кривошипно-шатунном механизме восстановлению подлежат: коленчатый вал, шатуны и маховик. Основными дефектами коленчатого вала являются: обломы и трещины, изгиб, износ шатунных и коренных шеек, износ отверстий соответственно под болты крепления моховика и под подшипник направляющего конца ведущего вала коробки передач, фланца на торцовой поверхности и по диаметру, шпоночных и маслосгонных канавок, шеек под шестерню и ступицу шкива, повреждение резьбы, увеличение длин упорной коренной и шатунных шеек.

Осевые зазоры коленчатого вала:

Стандартный 2,020 - 0,200 мм;

Максимальный - 0,3. Если осевой зазор больше максимально допустимого, заменить упорные кольца.

Основными дефектами шатунов являются: изгиб и скручивание, износ отверстий в нижней головке, в верхней головке по втулку и во втулке верхней головки, уменьшение расстояния между осями верхней и нижней головок.

Проверка осевого зазора шатунного подшипника часовым индикатором.

Номинальный осевой зазор 0,15 - 0,350 мм.

Максимальный осевой зазор 0,45 мм.

Зазор шатунного подшипника:

Номинальный 0,016 - 0,048 мм; ремонтный(0,25) 0,015 - 0,058 мм; максимальный 0,08 мм.

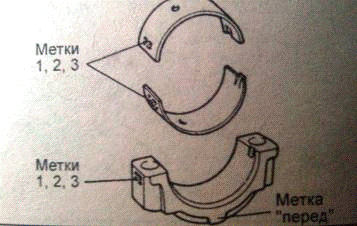

Номинальные размеры вкладышей по их толщине:

Метка «1» 1,487 - 1,491 мм;

Метка «2» 1,491 - 1,495 мм;

Метка «3» 1,495 - 1,499 мм;

Ремонтный (0,25) 1,607 - 1,613 мм.

Зазор коренного подшипника:

Номинальный 0,016 -0,049 мм;

Максимальный 0,080 мм

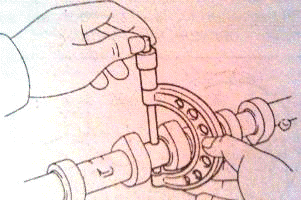

Проверка радиального зазора шатунного подшипника. Проверьте совмещение меток на шатуне и крышке шатуна, если метки отсутствуют, то керном нанесите их на крышки и на шатуны. Это обеспечит в последующем правильность сборки.

Рис.16

Проверьте поверхность шатунной шейки и вкладыша на предмет наличия точечной коррозии и царапин.

Моменты затяжки болтов крышки шатуна 39 Н м.

Ремонт

Восстановление коленчатых валов проводят, если размеры дефектов достигают предельных значений.

При наличии обломов и трещин, а также при предельном увеличении длины коренной или шатунной шейки вал бракуют. Допустимое увеличение длины упорной коренной шейки компенсируют постановкой упорных шайб ремонтного размера.

Изгиб коленчатого вала устраняют правкой на прессе в холодном состоянии или наклепом щек.

Шатунные и коренные шейки, изношенные в пределах ремонтного размера, шлифуют под ближайший ремонтный размер. В начала проточкой фасок устраняют повреждения центровых отверстий, затем шлифуют коренные шейки. При шлифовании коренных шеек вал устанавливают в центрах круглошлифовального станка по центровым фаскам, а при шлифовании шатунных шеек - в центросмесители, совмещая ось вращения шатунной шейки с осью станка. Обработку коленчатого вала начинают со шлифования первой шатунной шейки. Все коренные и шатунные шейки шлифуют под один ремонтный размер. Острые комки фасок масляных каналов притупляют конусным абразивным инструментом

Изношенный по торцовой поверхности фланец протачивают до удаления следов износа, уменьшая его биение до допустимых значений и не допуская до предельной толщины фланца по диаметру устраняют накаткой, гальваническим наращиванием или наплавкой с последующей механической обработкой до размера рабочего чертежа.

Изношенные шпоночные и маслосгонные канавки восстанавливают наплавкой с последующей обработкой до размера чертежа.

При повреждении резьбы под храповик менее двух ниток ее прогоняют под размер рабочего чертежа ,при срыве двух и более ниток нарезают резьбу ремонтного размера.

После восстановления коленчатого вала проверяют биение средней коренной шейки, посадочного места распределительной шестерни, шейки под сальник наружного диаметра фланца и отверстия под подшипник, а также радиус кривошипа. Длину первой коренной шейки измеряют специальным приспособлением, базируя его по месту установки шкива коленчатого вала. Размеры коренных и шатунных шеек проверяют предельными скобами.

Сборка

Сборку коленчатого вала с установки маховика на фланец коленчатого вала и совмещают отверстия в маховике с отверстиями на фланце. Гайки болтов крепления маховика затягивают равномерно крест-накрест, прикладывая заданный момент. Затем индикаторным приспособлением проверяют биение торцовой поверхности маховика относительно оси коленчатого вала. Если биение превышает заданную величину, то узел разукомплектовывают и устанавливают другой маховик. Гайки крепления маховика шплинтуют в обязательном порядке.

В отверстие фланца коленчатого вала запрессовывают подшипник, который должен плотно сидеть в отверстии, а его внутренняя обойма должна легко, без заедания, вращаться от руки.

.2 Ремонт ГРМ

Мойка и очистка

Так же как и при мойке блока цилиндров для головки цилиндров можно применить Лабомид 101 и Лабомид 102. При наружной мойке сливают смазочный материал из картера двигателя и выпаривают водяным паром. Тщательная наружная мойка является одним из важнейших условий, обеспечивающих высокую производительность труда и сохранность деталей при разборке.

После наружной мойки детали газораспределительного механизма необходимо очистить.

Очистка головки блока цилиндров от нагара, накипи и продуктов коррозии осуществляется химико-термическим способом. Сущность его заключается в обработке поверхностей деталей в соляном расплаве (60…70% NaOH, 25…35% NaNO3, 5% NaCl) при 400…450 C. Весь процесс включает четыре операции: обработка в расплаве; промывка в проточной воде; травление в кислотном растворе; промывка в горячей воде. После погружения детали в расплав через 5…12 мин происходит полное удаление нагара, большей части накипи и других загрязнений. Во время промывки (5…6 мин.) разрушаются разрыхленные в расплаве слои ржавчины и окалины, а также смываются оставшиеся на поверхности частицы накипи. При травлении в кислотном растворе нейтрализуется щелочь, полностью удаляются окислы, и осветляется поверхность деталей.

Разборочные работы

При ремонте и замене изношенных деталей механизма газораспределения производится разборка в следующем порядке:

.        Снять крышку механизма газораспределения;

.        Ослабить натяжение ремня;

.        Снять головку цилиндров, для чего необходимо слить охлаждающую жидкость, отсоединить провода от аккумуляторной батареи, свечей зажигания и от датчика указателя температуры охлаждающей жидкости. Отсоединить трос привода воздушной заслонки, вывернуть свечи зажигания. Отсоединить шланги, впускного трубопровода и от выпускного патрубка охлаждающей жидкости рубашки головки цилиндров. Отсоединить от выпускного коллектора защитный щиток стартера и приемную трубу глушителей;

.        Установить головку цилиндров на доску;

.        Специальным приспособлением сжать пружины клапанов и освободить сухари;

Рис.17 Съемник клапанов

.        Снять пружины клапанов с тарелками и опорными шайбами. Повернуть головку цилиндров и вынуть с нижней стороны все клапаны. Снять маслоотражательные колпачки с направляющих втулок. Рис клап 2 шт

Ремонт ГРМ

При ремонте газораспределительного механизма производиться проверка и шлифование седел клапанов, ремонт клапанов, направляющих втулок клапанов, маслоотражательных колпачков направляющих втулок, рычагов клапанов, пружин, прокладки головки цилиндров, герметичности головки цилиндров, проверка и ремонт распределительного овала, корпуса подшипников распределительного вала, цепи привода распределительного вала. На рабочих фасках седел клапанов не должно быть раковин, коррозии и повреждений. Небольшие повреждения устраняются как шлифованием вручную, так и с помощью шлифовальной машинки. Клапаны не должны быть деформированы, иметь трещин; при повреждениях клапан меняется.

При износе рабочей фаски клапана производится шлифовка на станке. Проверяется зазор между направляющими втулками и стержнями клапанов при измерении диаметра клапана и отверстия втулки. Максимально допустимый предельный зазор не должен превышать 0,15 мм. Если увеличенный зазор между направляющей втулкой и клапаном не может быть устранен заменой клапана, то меняются втулки клапанов, пользуясь оправкой. Запрессовывать втулки с надетым стопорным кольцом до упора кольца в плоскость головки цилиндров. После запрессовки развернуть отверстия в направляющих втулках развертками. Затем прошлифовать седло клапана и довести ширину рабочей фаски до нужных размеров.

У маслоотражательных колпачков не допускаются отслоение резины от арматуры. Трещины и износ рабочей кромки.

При ремонте колпачки всегда заменяются новыми. Для напрессовки колпачков пользуются оправкой. На рабочих поверхностях рычагов, сопрягающихся со стержнем клапана, с кулачком распределительного вала и со сферическим концом регулировочного болта не допускаются задиры и риски. В противном случае рычаг меняется на новый. Если обнаружена деформация и повреждения на втулке регулировочного болта или на самом болте, то детали меняются. Пружины клапанов и рычагов должны иметь достаточную упругость.

Рис.18 Маслоотражательные колпачки

Рис.19

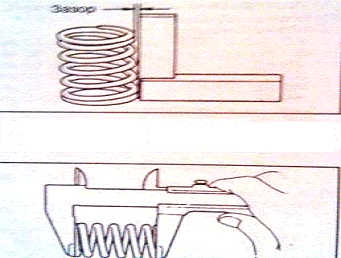

Не иметь трещин. Для этого проверяется деформация пружин под нагрузкой.

Рис.20

Поверхности прокладки головки цилиндров не должны иметь повреждений. Должны быть ровными, без вмятин, трещин, вздутий и изломов. На окантовке отверстий не должно быть трещин. Прогаров и отслоений. Для проверки герметичности головки цилиндров внутрь головки нагнетается насосом вода под давлением 5 кгс/кв.см. В течение 2 минут не должно наблюдаться утечки воды из головки. При обнаружении трещин головка заваривается или меняется.

На опорных шейках распределительного вала не допускаются задиры, забоины, царапины, наволакивание алюминия от корпусов подшипников. На рабочих поверхностях кулачков не допускается износ свыше 0,5 мм, а также задиры и износ кулачков в виде их огранки.

Рис.21

Проверить его радиальное биение. Для этого надо распределительный вал опорными шейками (крайними) установить на две призмы и индикатором замерить радиальное биение средних шеек. Оно не должно превышать 0,02 мм. Зазор между шейками распределительного вала не должен иметь никаких повреждений. Если имеются повреждения, то необходимо заменить корпус подшипников распределительного вала.

Рис.22

На роликах и щечках привода распределительных валов не допускаются сколы, трещины и другие повреждения. При работе двигателя ремень вытягивается.

.3 Ремонт система смазки

Течь масла.

Течь масла из-под передней манжеты коленчатого вала обнаруживается по подтекам на корпусе масляного насоса, течь из-под манжеты распределительного вала - по подтекам на торце головки цилиндров.

Для замены передней манжеты снимите силовой агрегат с автомобиля. Снимите масляный насос, и замените в корпусе масляного насоса манжету.

Установите масляный насос на двигатель и произведите сборку в обратной последовательности. Для замены манжеты распределительного вала без снятия силового агрегата с автомобиля снимите головку цилиндров, выньте из головки распределительные валы и замените манжету. Течь задней манжеты коленчатого вала обнаруживается обычно при появлении масла в разъеме картера двигателя и картера сцепления или картера АКПП. Для замены этой манжеты снимите силовой агрегат с автомобиля, отсоедините коробку передач и, сняв маховик или гидротрансформатор, замените манжету.

Падения давления в системе смазки

Если лампочка, сигнализирующая об аварийном давлении масла, загорелась при движении автомобиля, это свидетельствует о падении давления в системе смазки ниже предельно допустимого и указывает о необходимости ремонта.

Ремонт масляного насоса

Рис.23 Масляный насос

При недостаточной производительности или после длительной эксплуатации масляный насос снимают и разбирают, все его детали промывают в керосине и продувают сжатым воздухом. При наличии трещин в корпусе или крышке насоса эти детали заменяют новыми. После этого осматривают ведущую и ведомую шестерни насоса и при наличии значительного износа также заменяют их новыми. Обе шестерни, установленные в корпусе насоса, должны легко вращаться рукой при прикладывании усилия к ведущему валику.

Затем вщупом проверяют зазор между корпусом насоса и зубьями шестерен, между наружным диаметром ведомой шестерни и расточкой в корпусе насоса. Предельно допустимый зазор составляет 0,10...0,21 мм, номинальный-0,105... 0,175 мм.

Проверяют зазор между зубьями шестерен, который не должен превышать 0,20 мм. С помощью линейки и щупа проверяют зазор между торцами шестерен и плоскостью корпуса насоса. Предельно допустимый зазор составляет 0,15...0,20 мм, номинальный-0,05...0,16 мм.

Крышка насоса в зоне прилегания шестерен не должна иметь уступов. Допускается ее неплоскостность до 0,05 мм. В случае необходимости крышку фрезеруют или шлифуют; при этом максимальная толщина снимаемого слоя не должна превышать 0,2 мм.

Насос имеет прокладку между корпусом и крышкой. При ремонте насоса прокладка, заменяется новой. Применение лака, краски или других герметизирующих средств при установке прокладки, не допускается, так как это приводит к снижению производительности насоса.

При уменьшении толщины более чем на 0,15 мм по сравнению с номинальным размером шестерню необходимо заменить. Кроме того, следует определить зазор между опорной шайбой и торцом корпуса привода (он не должен превышать 0,25 мм).

Редукционный клапан при ремонте масляного насоса разбирают с промывкой растворителем его гнезда. На клапане и его гнезде не должно быть продольных рисок. Небольшие царапины и сколы плунжерных клапанов можно зашлифовать наждачной бумагой. В случае необходимости проверяют упругость пружины клапана. При нажатии на пружину с усилием 4 кгс ее длина не должна уменьшиться более чем на 11...13 мм.

Более простым, но неточным методом проверки работоспособности редукционного клапана является проверка нажатием на пружину (шарик, плунжер) прутком из мягкого металла. Пружина (шарик, плунжер) должна перемещаться без помех с некоторым сопротивлением.

.4 Ремонт системы охлаждения

Трещины и обломы корпуса жидкостного насоса заваривают или заделывают синтетическими материалами.

Рис. 25

Сколы на фланце и трещины на корпусе устраняют сваркой. Деталь предварительно нагревают. Рекомендуется заварку производить ацетилено-кислородным нейтральным пламенем. Трещины можно заделывать эпоксидной смолой. Изношенные поверхности под подшипники при зазорах не более 0,25 мм следует восстанавливать герметиками "Унигерм-7" и "Унигерм-11". При зазоре более 0,25 мм для устранения дефекта требуется ставить тонкие (толщиной до 0,07 мм) стальные ленты.

Изношенную шпоночную канавку на валу заваривают, а затем фрезеруют новую канавку под углом 90-180° к старой.

Крыльчатки подлежат замене.

Изношенную или повреждённую резьбу в отверстиях восстанавливают нарезанием резьбы ремонтного размера или заваркой с последующим нарезанием резьбы номинального размера.

После сборки зазор между корпусом жидкостного насоса и лопастями крыльчатки должен быть 0,1…1,5 мм и валик легко вращаться.

Отремонтированный насос проверяется на герметичность при давлении 0,12…0,15 МПа. Утечка жидкости через уплотнения и резьбу шпилек не допускается.

Рис.26

После снятия с автомобиля радиатор моют снаружи и дефектуют внешним осмотром и проверкой на герметичность сжатым воздухом под давлением 0,15 МПа. При испытании, герметизируя резиновыми пробками, водяной радиатор заполняют водой и создают насосом избыточное давление: в течение 3…5 мин радиатор не должен давать утечек.

При обнаружении подтеканий радиатор разбирают, помещают сердцевину в ванну с водой и, подавая воздух по шлангу от ручного насоса в каждую трубку, по пузырькам определяют место повреждения. Загрязнение и накипь удаляют в установках, обеспечивающих подогрев раствора до 60-80°С, его циркуляцию и последующую промывку радиатора водой. Отверстия закрывают резиновыми пробками, через одну из которых поступает по шлангу на наличие дефектов. Когда радиаторы ремонтируют без разборки (не снимая бочков), то испытание на герметичность осуществляют после удаления накипи.

Течь трубок устраняют пайкой. Повреждённые трубки, расположенные во внутренних рядах, запаивают (заглушают) с обоих концов. Допускается запаивать до 5% трубок, при большем их числе повреждённые трубки заменяют. Заменяют на новые заглушенные трубки и трубки, имеющие большие вмятины. Для этого через трубки продувают горячий воздух, нагретый до 500-600°С в змеевике, укреплённом на паяльной лампе. Когда припой расплавится, трубку извлекают специальными пассатижами с язычком с размерами и формой, соответствующей сечению отверстия трубки. Отпаивать трубки можно шомполом, нагретым до 700-800°С в горне, или пропускать по нему электрический ток от сварочного трансформатора. Старые трубки извлекают и вставляют новые или отремонтированные по направлению усиков охлаждающих пластин. Трубки припаивают к опорным пластинам припоем.

По другой технологии дефектную трубку развальцовывают на большой диаметр (используют шомпол квадратного сечения для круглых трубок или ножевидный с уширением на конце для плоских) и вставляют новую, припаивая её по концам к опорным пластинам.

Общее число вновь установленных или гильзованных трубок не должно быть более 25% от общего их числа.

При больших повреждениях после отпайки опорных пластин вырезают дефектную часть радиатора (используют ленточные пилы и вместо неё устанавливают такую же часть радиатора из другого выбракованного, припаивая все трубки к опорным пластинам.

Трещины в чугунных резервуарах устраняют сварочным способом. В резервуарах из латуни, трещины и разрывы устраняют пайкой.

Вмятины бачков устраняют рихтовкой, для чего бачок надевают на деревянную болванку и деревянным молотком выравнивают повреждения. Пробоины устраняют постановкой заплат из листовой латуни с последующей припайкой их. Трещины запаивают.

Повреждения пластин каркаса устраняют газовой сваркой. Помятые пластины радиатора выпрямляют при помощи гребёнки.

Отремонтированный радиатор проверяют в ванне, предварительно накачав в него воздух.

Ремонт термостатов - удаляют накипь.

Рис.27 Термостат

Повреждение места пружинной коробки запаивают припоем ПОС-40. Пружинные коробки заполняют 15% -ным раствором этилового спирта.

При испытании термостата в ванне с водой начала открытия клапана должно быть 70°С, а полное открытие - при 85°С. Высота полного подъёма клапана 9-9,5 мм. Её регулируют, вращая клапан на резьбовом конце хвостовика пружинной коробки.

5.5 Ремонт системы питания

Рис.28

При какой либо неисправности системы питания, срабатывают различные датчики. ЭБУ идентифицирует ее и информирует об этом водителя сигналом индикатором «CHECKENGINE». Необходимо произвести самодиагностику автомобиля.

Проверка топливного насоса

Рис.29

Снимаем топливный насос проверяем его работоспособность от аккумуляторной батарее. Проверяем регулятор топливного давления.

Номинальное давление топлива

,4-2,8 кг/см2

Если давление выше, снимаем разбираем промываем, и вновь измеряем. Если давление все равно выше меняем регулятор давления топлива. С моментом затяжки 42*м. снимаем форсунки и проверяем их на стенде.

Объем впрыскиваемого топлива- 85-105см3

Различие в подаче между форсунками - до 10 см3

Если подача полпива выходит за допустимые пределы, меняем форсунку.

Промывка форсунок автомобиля.

Рис.30 Топливная рейка, с форсунками

1.      Промывка форсунок автомобиля без демонтажа с двигателя.

2.      Промывка форсунок автомобиля на ультразвуковом стенде с демонтажем форсунок.

Эффективность промывки форсунок автомобиля на ультразвуковой установке выше, чем у предыдущего способа очистки, но кроме форсунок другие элементы топливной системы здесь не очищаются. Например, сама топливная рампа, регулятор давления с запорным клапаном, впускные клапана, дозатор-распределитель.

6 ГРАФИЧЕСКАЯ ЧАСТЬ

Согласно заданию графическая часть должна быть представлена тремя чертежами формата А1, выполненными по теме дипломной работы, мною выполнена:

Чертеж №1 Агрегатный участок по ремонту двигателей;

Чертеж № 2 характеристика двигателя 5EFE;

Чертеж № 3 ремонтные размеры двигателя 5EFE.

7 ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Автомобили перед отправкой в ремонт или на посты технического обслуживания подвергают уборке от мусора и пыли, моют, очищают от грязи и снега.

Уборку и мойку автобусов, грузовых и легковых автомобилей выполняют в специальных 'изолированных помещениях с горячей и холодной водой и подачей сжатого воздуха для обдува вымытого автомобиля.

Уборку автомобиля выполняют на отведенном для этой цели месте, которое должно иметь достаточное освещение, общеобменную вентиляцию, местную вытяжную вентиляцию и различные приспособления для очистки кузова и ходовой части автомобиля от грязи. Обычно при уборке используют лопаты, различные скребки, вешки, деревянные молотки, пылесосные установки, пылесосы и т.д.

Мойщик должен работать в костюме с водостойкой пропиткой и капюшоном, резиновых сапогах, прорезиненном фартуке и в резиновых перчатках.

.1 Охрана труда и техника безопасности

Охрана труда представляет собой комплекс мероприятий и соответствующих приемов выполнения работ, обеспечивающих сохранение здоровья трудящихся на производстве.

Контроль за выполнением мероприятий, направленных на охрану труда и технику безопасности, возлагается на профсоюзные организации.

В целях предупреждения производственного травматизма на каждом предприятии разрабатываются и доводятся до сведения каждого работающего соответствующие правила техники безопасности и пожарной безопасности.

В России существует государственная Система стандартов безопасности труда, устанавливающая общие требования безопасности работ, которые проводятся на автотранспортных предприятиях, станциях ТО и специализированных центрах при всех видах технического обслуживания (ТО) и текущего ремонта (ТР) грузовых и легковых автомобилей, автобусов, тягачей и др., предназначенных для эксплуатации на дорогах общей сети России.

Все лица, поступающие на работу, проходят вводный инструктаж по безопасности труда и производственной санитарии, который является первым этапом обучения безопасности труда на данном предприятии. Вторым этапом обучения является инструктаж на рабочем месте, проводимый с целью усвоения рабочим безопасных приемов труда непосредственно по той специальности и на том рабочем месте, где он должен работать.

Руководство предприятия обязано обеспечить своевременное и качественное проведение инструктажа и обучение работающих безопасным приемам и методам работы.

При проведении вводного инструктажа должны быть разъяснены:

основные положения законодательства по технике безопасности и производственной санитарии;

правила внутреннего трудового распорядка на предприятии, правила поведения на территории, в производственных и бытовых помещениях, а также значение предупредительных надписей, плакатов и сигнализаций;

особенности условий работы соответствующего участка и меры по предупреждению несчастных случаев;

требования к работающим по соблюдению личной гигиены и правил производственной санитарии на предприятии;

нормы выдачи и правила пользования спецодеждой, спецобувью и защитными приспособлениями;

порядок оформления несчастного случая, связанного с производством;

требования пожарной безопасности.

В программу инструктажа по безопасным приемам и методам на рабочем месте входит:

общее ознакомление с технологическим процессом на данном участке производства;

ознакомление с устройством оборудования, приспособлений, оградительных и защитных устройств, а также применением средств индивидуальной защиты (предохранительных приспособлений);

порядок подготовки к работе (проверка исправности оборудования, пусковых приборов, заземляющих устройств, приспособлений и инструментов);

требование правильной организации и содержания рабочего места;

основные правила безопасности при выполнении работ, которые должен выполнять данный рабочий индивидуально и совместно с другими рабочими.

Слесарь по ремонту автомобилей должен уметь оказать первую помощь при несчастных случаях, поражении током до прибытия скорой медицинской помощи или доставки пострадавшего в медицинское учреждение.

Производственный травматизм возникает вследствие недостатков в организации труда, пренебрежения правилами безопасности и отсутствия должного контроля за их выполнением.

Инструменты, применяемые на постах ТО и ТР, должны быть исправными. Не допускается использование гаечных ключей с изношенными гранями и несоответствующих размеров, применение рычагов для увеличения усилий затягивания резьбовых соединений, а также зубила и молотка в этих целях. Рукоятки отверток, напильников, ножовок должны быть изготовлены из пластмассы или дерева, на их поверхностях не должно быть сколов. Деревянные рукоятки во избежание раскалывания должны иметь металлические скрепляющие кольца.

Для осмотра автомобилей необходимо применять только безопасные переносные лампы напряжением 36В с предохранительными сетками. При работе в осмотровых канавах напряжение ламп не должно превышать 12В.

Автомобиль, установленный на напольный пост ТО или ремонта, необходимо надежно закрепить установкой не менее двух упоров под колеса, затормозить стояночным тормозом. При этом рычаг коробки передач должен быть установлен в положение, соответствующее низшей передаче. На автомобилях с карбюраторным двигателем или с газобаллонной установкой следует выключить зажигание, а на автомобилях с дизельным двигателем - перекрыть подачу топлива.

ТО и ТР автомобиля следует осуществлять при неработающем двигателе, за исключением тех случаев, когда работа двигателя необходима по технологическому процессу данной операции (например, для регулировки угла опережения зажигания).

При разборке автомобиля снимать, транспортировать тяжелые агрегаты следует с помощью подъемно-транспортных механизмов, оборудованных захватами, гарантирующими полную безопасность работ. Нельзя поднимать и вывешивать автомобиль за буксирные крюки. Запрещается: поднимать грузы массой, большей, чем допускается для данного механизма; снимать, устанавливать и транспортировать агрегаты при зачаливании их тросом и канатами без специальных захватов. Снимать и устанавливать рессоры следует после установки под шасси (кузов) специальных подставок (козелков). Опорная поверхность головок домкратов должна иметь форму, исключающую соскальзывание поднимаемого груза (автомобиля, агрегата).

Ознакомимся с мерами пожарной безопасности. Чтобы не создавать условий для возникновения пожара на автомобиле, нельзя:

допускать загрязнений двигателя топливом и маслом;

допускать течь в топливопроводах, баках и приборах системы питания;

мыть двигатель бензином;

курить вблизи баков и приборов системы питания;

подогревать двигатель открытым пламенем.

В гаражах - стоянках и помещениях для технического обслуживания автомобилей запрещается:

пользоваться открытым огнем, паяльными лампами там, где хранятся легковоспламеняющиеся и горючие жидкости;

мыть или протирать бензином кузов, детали или агрегаты, а также мыть руки и чистить одежду бензином, курить;

хранить горючие жидкости в больших количествах, чем требуется;

держать открытыми горловины топливных баков;

загромождать проходы;

Своевременное обнаружение загорания и быстрое уведомление пожарной команды является главным условием успешной борьбы с возникшим пожаром.

ЗАКЛЮЧЕНИЕ

Не смотря на то, что японский двигатель 5Е FE надежный для его поддержания в работоспособном состоянии и предотвращения возможных неисправностей необходимо своевременно проводить его техническое обслуживание.

Кроме того, на сроке службы очень сильно сказывается качество и своевременность технического обслуживания. Для оказания качественного технического обслуживания необходимо знать особенности конструкции двигателя.

Во время написания дипломной работы были систематизованы научные и практические знания в области эксплуатации и ремонта двигателя 5Е FE, изучено устройство двигателя, основные его неисправности, диагностика неисправностей, техническое обслуживание и ремонт, для того чтобы ясно представлять его работу и быстро и качественно устранять неисправности и правильно ее эксплуатировать. Ознакомились с перечнем выполняемых работ в объеме технического обслуживания, с основными нормативами безопасности; с организацией диагностических и регулировочных работ, были рассмотрены методы и способы восстановления работоспособности двигателя.

В ходе написания дипломной работы были выполнены задачи и цель дипломной работы.

Я описал разработку технического обслуживания и ремонта для двигателя марки 5E FE.

Описал особенности конструкции двигателя 5E FE, основные неисправности, методы диагностирования.

Разработал графическую часть.

Составил технику безопасности при ТО и ремонте двигателя 5E FE.

В процессе написания дипломной работы, возникли некоторые сложности, в основном недостаток информации. Основным источником информации являлся интернет.

Также были приобретены практические навыки планирования, организации производства и труда, были закреплены, углублены знания, полученные в процессе обучения.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1 Тойота КОРОНА, КАЛДИНА. Модели 2 WD& 4 WD 1992-2001гг. выпуска с бензиновыми и дизельными двигателями. Устройство, техническое обслуживание и ремонт. - М.: Легион-Автодата, 2006. - 512.: ил. ISBN 5-88850-231-6

2 <http://auto.dovezu.ru/rating_reliable>

<http://auto.ironhorse.ru/tuv-report-2012_2239.html>

<http://www.oavto.ru/sovet/6475.html>

<http://www.autodata.ru>
