Проблема визуального загрязнения города Абакана

Проблема визуального загрязнения города Абакана

ОГЛАВЛЕНИЕ

Введение

. Формирования урбанизированной визуальной среды: эстетический и архитектурный аспекты

.1 Визуальная среда как экологический фактор: физиологический и психологический подходы

.2 «Пустое поле»

.3 Эффект пинг- понгового шарика

.4 Феномен борьбы полей зрения

. Архитектурно-пространственное развитие города Абакана

.1 Проектный план участка городской черты г. Хакасска

.2 Проектный план города Абакана

.3 Проектная схема развития города Абакана

.4 Проект планировки города Абакана

. Использование свободных веб-картографических сервисов для предварительного районирования городских территорий среднего города по признаку визуальной загрязненности (на примере OpenStreetMap)

.1 Методика исследования

Литература

ВВЕДЕНИЕ

В данной работе затрагивается проблема визуального загрязнения города Абакана.

Актуальность выбранной темы определяется тем, что набирающая темпы урбанизация приводит к загрязнению не только воды, воздуха, почвы, но и визуальной среды, которую мы воспринимаем через органы зрения. Загрязнителями визуальной среды города являются гомогенные и агрессивнные визуальные поля. Такая среда не соответствует нормам зрения, а именно нарушает основу зрительного восприятия - автоматию саккад, что приводит к нарушениям физического и психологического здоровья горожан. Эту проблему рассматривает научное направление, возникшее в конце двадцатого века, - видеоэкология, изучающая видимую среду как экологический фактор.

Целью данной работы является принципиальная возможность использования веб-картографического сервиса OpenStreetMap (OSM) для оценки визуальной загрязненности территорий. А так же выявление и описание недостатков и ограничения использования оценки визуальной загрязненности для предварительного районирования территории.

Задачи:

. Ознакомиться с литературой по данной теме.

. Ознакомиться с архитектурно-пространственным развитием города Абакана.

. Описать метод использования свободных веб-картографических сервисов для предварительного районирования городских территорий среднего города по признаку визуальной загрязненности (на примере OpenStreetMap).

Объектом исследования стали границы загрязнения зданий и областей предварительного районирования территории по признаку визуальной загрязненности.

. ФОРМИРОВАНИЯ УРБАНИЗИРОВАННОЙ ВИЗУАЛЬНОЙ СРЕДЫ: ЭСТЕТИЧЕСКИЙ И АРХИТЕКТУРНЫЙ АСПЕКТЫ

На протяжении длительного времени исследователи при изучении архитектуры и градостроительства в большей степени рассматривали эстетические характеристики формирующих городскую среду объектов, при этом сама пространственная среда, не выступала в качестве объекта исследования. Первые работы в области рассмотрения города, не в качестве суммы изолированных друг от друга объектов, а в свое рода общей системной единицы, со свойствами присущими системе связаны с именем известного психолога и эстетика Рудольфа Арнхейма. В его понимании каждый объект города может рассматриваться лишь в контексте с окружением и расценивается во взаимодействии с другими объектами уравновешивающими гармонию. Однако каждая связь не является стационарной, она как бы находится в динамическом равновесии.

С точки зрения системы информационных процессов особо интересными являются работы И.И. Середнюка. В своих исследованиях он выделил два масштаба восприятия- тактильный и визуальный. К первому относятся помимо связи человек с человеком, элементы архитектуры наиболее близкие к человеку, т.е. первые этажи зданий, а также малые объекты архитектуры и элементы благоустройства. Второй же масштаб - визуальный проявляется в панораме, которая образуется сочетанием объемов зданий имеющих разную высотность и соответственно выходящую на передний план или уходящую вглубь в зависимости от взаимного расположения. Изучение гностической динамики зрения при восприятии объектов с точки зрения И.И. Середнюка имеет ряд особенностей: восприятие объектов объемной композиции, при существенной разнице объемов, начинается с объектов наиболее крупных объемов; восприятие информации об объектах имеющих перепады яркости, необычные сложные формы, разный ритм, происходит значительно дольше и пристальнее; однообразная, как ровным счетом и слишком разнообразная застройка имеет минимальное количество точек фиксации.

На негативное воздействие при восприятии однообразных, повторяющихся объектов застройки также указывает в своих работах А. В. Иконников. Использование однотипных простейших форм, как частое явление в градостроительстве, по мнению А.В. Иконникова приводит к обезличиванию композиций и в конечном счете образованию монотонных ансамблей, избавиться от негативного впечатления от которых можно усложняя ритмические структуры пространства и объемов.

Проблемы эстетического качества визуальной среды широко обсуждаются специалистами с середины 1980-х годов. Основной задачей во всех исследованиях служит создание для обитания человека пространственной среды, при восприятии которой он будет ощущать эмоциональное, эстетическое удовлетворение. Таким образом, визуальная среда является не только источником информации об объектах реального мира, но и выступает активной силой воздействия на человека.

.1 Визуальная среда как экологический фактор: физиологический и психологический подходы

Визуальная среда как экологический фактор, понятие сравнительно новое впервые на возможность рассмотрения видимых объектов в качестве источников воздействия на организм человека указал В.А. Филин. По Филину под видимой средой понимается «окружающая среда, которую человек воспринимает через орган зрения во всем ее многообразии».

Новое научное направление, развивающее аспекты визуального восприятия окружающей среды, было названо видеоэкологией. Проблема видеоэкологии стала особенно актуальной за последние 50 лет в связи со всеобщей урбанизацией, отторгшей человека от естественной визуальной среды. Этому поспособствовало применение новых материалов в градостроительной практике.

Визуальная среда во всем ее многообразии делится на две основные группы: естественную и искусственную.

Большую часть своего времени человек как вид провел в естественной среде, существуя в гармонии с природой, и являясь ее частью. Говоря о видимой среде как об экологическом факторе, следует обратить внимание на то, что человек 90% своей истории провел в полном единении, гармонии с природой, существуя как часть ее. Вначале вся деятельность человека сводилась к добыванию пищи охотой, рыбной ловлей, сбором ягод и корнеплодов. Визуальная среда, которая окружала его в этот период, была естественной, в полной мере соответствующей нормам зрения. Исчерпав ресурсы охоты человек был вынужден перейти к качественно иному - оседлому образу жизни, освоив земледелие и животноводство. В этот период визуальная среда существенных изменений не претерпела. Начало изменений можно отнести к промышленной революции в Европе- это произошло примерно 8 поколений назад. На долю свободного зрительного восприятия у первобытного человека приходилось до 80% общего времени. В наши дни соотношение сильно изменилось: теперь до 80% времени мы имеем дело с объектами, требующими иного соотношения. Искусственная же среда явление относительно новое, ее развитие напрямую связано с процессами технологического прогресса. Современная среда все менее схожа с естественной, уменьшение рекреационных площадей города с увеличением плотности застройки создает новый вид техногенного загрязнения. Цивилизация кардинальным образом изменила характер зрительного процесса. Все возрастающая нагрузка на зрение вступает в противоречие с физиологическими возможностями движений глаз, в частности с явлением автоматии саккад.

Функционирование зрительной системы построено на принципе автоматии саккад. «Автоматия саккад - это свойство глазодвигательного аппарата совершать быстрые движения глаз непроизвольно в определенном ритме». На основании исследований В.А. Филина, можно сделать вывод, что вне зависимости от вида деятельности человека, а также вообще находится он в бодрствующем состоянии или во сне, имеет определенное оптимальное количество саккад. Таким образом,характер следования саккад обусловлен деятельностью центральной нервной системы, соответствующие структуры которой способны генерировать сигнал по типу автоматии, т.е. способны к ритмогенезу. Каждому человеку присущ собственный паттерн следования саккад, который определяется тремя параметрами: интервалом между саккадами, их амплитудой и ориентацией. Глаз человека сканирует окружающую визуальную среду, постоянно перемещаясь в определенном ритме, и соответственно на восприятие того или иного объекта в значительной степени влияет размер и четкость объекта, сложность его структуры и количество видимых точек объекта, что подтверждается многочисленными опытами. Классическим примером влияния размытости и контуров объекта может послужить поочередное засвечивание глаза видимым полем с черным крестом в центре и засвечивание диффузионным светом. В первом случае наблюдается значительное уменьшение амплитуды колебаний саккад, во втором случае амплитуда колебаний не оказывает влияния на автоматию саккад. Изменение цвета гомогенных видимых полей, также не дает изменений амплитуды саккад, что свидетельствуют о влиянии на автоматию саккад лишь факторов связанных с наличием контуров, т.е. резких перепадов цвета на границах.

В зависимости от сложности рассматриваемого объекта выделяются следующие закономерности:

при рассмотрении сложного объекта, такого как человеческое лицо, большая часть саккад располагается в трех точках, это соответственно два глаза и губы, что связано с принципиально наибольшим количеством информации, которой человек может получить;

сложные объекты искусственного происхождения - здания с различной формой фасадов, привлекают внимания, прежде всего именно в точках непривычных для общего представления балконы с необычными цветовыми решениями и т.д.;

при рассмотрении простых объектов - прямоугольников и других геометрических фигур внимание фиксируется на углах как наиболее различных для восприятия элементах.

Таким образом, при рассмотрении объектов взгляд человека распределяется не равномерно, наибольшее число точек фиксации распределено между значимыми точками, эти особенности необходимо учитывать при формировании визуальной среды. Также важным с точки зрения физиологии является то, сколько объектов попадает в область ясного видения человека. Область ясного видения составляет 1,5° объекты, попадающие в данную область, легко фиксируются человеком при условии, что эти объекты либо являются неоднородными (визуально различимыми) либо их количество не более двух. При увеличении количества видимых объектов возникает сложность в их восприятии.

При восприятии объектов в целом, помимо количества одинаковых элементов в области ясного видения важным является и общее количество однотипных элементов в пейзаже. Различные исследователи определяют максимальное количество таких элементов в диапазоне от 5 до 13.

Так К.И. Эрингис и А. Будронис, указывают на то, что для исключения монотонности в пейзаже должно быть не более 13 повторяющихся объектов. Однако когда речь идет о сложных и крупных объектах, к каковым можно отнести здания в панораме города, то более оправданными на наш взгляд следует считать выводы данные А.В. Иконниковым. Он указывает, что число одинаковых объектов при большом количестве объектов не должно превышать 5-9, в зависимости, от их размеров и взаимного расположения.

Эксперименты в области физиологии зрения, такие как «Пустое поле» (А.Л. Ярбус), «Эффект пинг-понгового шарика» (Г.И. Рожкова, И.П. Николаев), «Феномен борьбы полей зрения», «Депривация» (Д. Хьюбел) могут свидетельствовать о воспринимаемых образах, как об экологическим факторе.

.2 «Пустое поле»

В 50-х годах исследователями было показано, что если с помощью присоски, закрепленной на глазу, сделать изображение объекта неподвижным относительно фоторецепторов сетчатки, то человек перестает видеть данный объект спустя 1-3с. Возникало так называемое пустое поле. Видимый цвет пустого поля оставался неизменным.

Результаты свидетельствуют о том, что для оптимальных условий работы глаза необходимо некоторое постоянное перемещение объекта на сетчатке глаз. В обычных условиях такое перемещение достигается за счет автоматии саккад.

Пустое поле может возникнуть и в естественных условиях, в частности, в гомогенной видимой среде или при рассматривании равномерных поверхностей большого размера, так как в этом случае после очередной саккады освещенность фоторецептров не меняется.

.3 Эффект пинг- понгового шарика

В гомогенной видимой среде человек вообще перестает видеть свет. В экспериментальных условиях такую среду создавали с помощью половинок пинг- понговых шариков, которыми закрывали глаза испытуемых таким образом, чтобы он не не видел краев, и освещали колпачки светом. В таких условиях человек оказывался в гомогенной светлой среде. Однако ощущение яркости видимого поля сильно изменялось. Примерно у трети испытуемых несколько раз в течение 1 минуты все или почти все поле зрения становилось совершенно темным. Это свидетельствует о существенных нарушениях зрительного восприятия в гомогенной среде. Механизм такого нарушения легко объяснить, исходя из того, что фоторецепторы работают на перепадах освещенности. При идеальном однородном освещении всех точек поля зрения, автоматия саккад не вызывает изменений на фоторецепторах и соответственно в зрительном нерве после очередной саккады сигнала не возникает.

.4 Феномен борьбы полей зрения

Весьма любопытные данные были получены Д. Хьюбелом при изучении стереоскопического зрения: если наблюдатель будет смотреть левым глазом на вертикальные линии, а правым на горизонтальные, то он увидит не сетку из пересекающихся линий, а сложную мозаику их двух изображений. Этот непредсказуемый бинокулярный эффект связан с борьбой полей зрения: нервная система не может воспринимать разные сигналы одновременно и подавляет переработку одного из них. Феномен борьбы полей зрения означает, что в тех случаях, когда зрительная система не может объединить изображения на двух сетчатках, она просто отвергает один из образов либо полностью, либо частично.

Психофизиологические характеристики визуально агрессивных полей детально были исследованы В.А. Филиным. В качестве материалов для исследований им были выбраны стандартные тесты, состоящие из множества визуально неразличимых объектов. К таковым по Филину относятся «ткань в горошек», «тельняшка» и «прожектор». Характеристики тестов представлены в таблице 1.1.

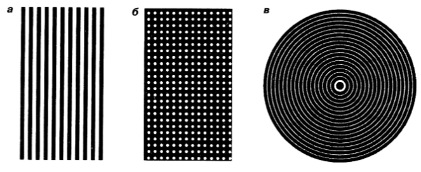

Рисунок 1.1. Агрессивные видимые поля

а - «тельняшка», б - «ткань в горошек», в - «прожектор»

Таблица 1.1 Характеристика тестов агрессивных визуальных полей по Филину

Анализ визуальной агрессивности тестов проводился по методам социологических оценок и методе фиксации саккад. Оба этих методах показали близкие результаты. Наиболее негативно влияющим на человека является тест «прожектор», наименее - «ткань в горошек». Представленные тесты являются типичным примером агрессивных полей и соответственно в естественной среде они не встречаются. Однако в искусственной среде, созданной человеком, отдельные элементы этих тестов могут занимать большую часть видимой площади объекта. По сути, повторяющиеся окна домов являются аналогией теста ткани в горошек, а многоэтажный здания в отдаленном рассмотрении, дублируют тест «тельняшка».

Сочетание тех или иных элементов визуально агрессивных объектов являются типичными для современной городской среды, однако механизмы определения насколько то или иное агрессивное поле входит в область поля зрения и насколько это поле негативно влияет на человека, еще не в полной мере стандартизованы и нормированы.

2. АРХИТЕКТУРНО-ПРОСТРАНСТВЕННОЕ РАЗВИТИЕ ГОРОДА АБАКАНА

Город Абакан - сегодня столица Республики Хакасия в Российской Федерации. Его историческое формирование и последующее развитие обусловлено занимаемым географическим месторасположением - юго-запад Восточной Сибири и статусом города - столица автономной республики.

Формирование архитектурно-пространственной среды городов - административных центров национальных областей СССР остается недостаточно изученным. А ведь в исторических знаниях о формировании и эволюции поселения заложены решения, которые помогут обеспечить возможность для будущего перспективного развития современного города.

В первые десятилетия ХХ века Сибирь стала важнейшим промышленным комплексом в экономике России и Советского Союза. Первоочередной задачей была организация сети поселений и создание развитого партийно-административного аппарата. К моменту административного образования города Абакана в границах его территории находились отдельные поселения на расстоянии в три-пять километров друг от друга: село Усть-Абаканское, железнодорожная станция Абакан, поселки Верхняя Согра и Нижняя Согра, деревни Абаканец и Красный Абакан, улусы Аткнин и Окунев. Эти населенные пункты в разные годы вошли в состав города Абакана. Первенство в административной и планировочной структуре было отдано селу Усть-Абаканскому и поселку при железнодорожной станции Абакан.

.1 Проектный план участка городской черты г. Хакасска

Вопрос о преобразовании села Усть-Абаканского в город поднимался с середины 1920-х гг. Официальные документы появились после организационного совещания 27.11.1928 г., на котором был решен вопрос о подготовке материалов «по преобразованию села Усть-Абаканское и поселка Абакан в город». Для города предлагалось несколько названий: Усть-Абаканск, Хакасск, Абаканск, Ахбан, Абакан. В связи с быстрым ростом населения села Усть-Абаканского, окружным значением, ближайшими перспективами промышленного и экономического развития, наличием свободных земель для черты будущего города, на заседании комиссии по предварительной проработке вопросов районирования от 4.10.1929 г. было решено, что преобразование с. Усть-Абаканского и поселка при станции Абакан в город Хакасск следует считать целесообразным. Хакасскому окружному исполкому было поручено составить план села Усть-Абаканского с определением черты будущего города, включающей не менее 4,5-5 тыс. га. Этот проект был подготовлен в 1929 - начале 1930-х гг. с названием «Проектный план участка городской черты г. Хакасска» (рис. 2.1). Проектный план участка городской черты был выполнен местными землеустроителями в масштабе 1:25000, площадью 6000 га.

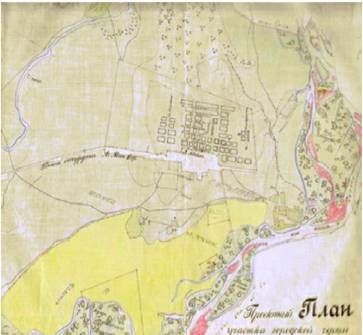

Рисунок 2.1 Проектный план участка городской среды г. Хакасска, 1929-1930 гг. (Из архива Хакасского республиканского краеведческого музея им. Л. Р. Кызласова, г. Абакан)

Территория будущего города Хакасска, в соответствии с проектом, включала в числе угодий землепользования Усть-Абаканского земельного общества территорию, занимаемую усадебной застройкой - 47,76 га; территорию, занимаемую пашней, сенокосом, выгоном скота - 5779,81 га; всего пригодной земли для будущей городской черты насчитывалось 6406,57 га. Территории, признанные непригодными, насчитывали 2097,32 га и были затопленными, заняты болотами, оврагами и прочее. В проектном решении на территориях, отмеченных на плане существующими сенокосными угодьями по долинам рек Абакан и Енисей, была запроектирована система парков и бульваров со спортивными площадками. Площади, занятые пашней и выгоном скота, отводились под застройку, организацию городского хозяйства и городских парков и садов, проектирование города-сада. Проектная численность города составляла 5000 усадебных участков (в это число входили существующие усадьбы). Свободная территория внутри городской черты, равная до 2-3 тыс. га, отводилась для выгона скота и строительства промышленных учреждений и предприятий. Дальнейшее развитие города предполагалось за пределами проектного участка в направлении на юго-запад.

Ачинско-Минусинская железная дорога поделила территорию запроектированной городской черты на две части - северную и южную. За основу планировочной структуры был взят поселок при железнодорожной станции Абакан. Также в территорию городской черты включено село Усть-Абаканское (на плане Усть- Абаканск). Вблизи обозначены улусы Аткнин и Окунев (которые позднее вошли в планировочную структуру будущего города). Планировка села Усть-Абаканского, расположенного в юго-восточной части, - компактная; в ней выделена главная площадь, от которой улицы расходятся в различные направления; массив застройки приближен к набережной реки Абакан. К северу от железнодорожной линии расположен поселок станции Абакан. Пристанционный поселок имеет четкую сетку параллельных и пересекающихся под прямыми углами улиц, направленных строго с севера на юг и с запада на восток. Развитие улиц берет начало от железной дороги в северном направлении. Первая улица поселка, расположенная параллельно железнодорожному полотну, - Вокзальная, следующая - Ленинская, далее расположены улицы Комсомольская, Партизанская, Октябрьская, Советская и Енисейская. На плане обозначены перпендикулярные улицы Школьная и Коммунальная. Сформирована главная площадь Советская. Данное проектное предложение определило городскую черту и дало направление развития основной градостроительной идеи будущего города. Что касается названия, то город под именем Хакасск просуществовал недолго, название не закрепилось.

.2 Проектный план города Абакана

Президиум ВЦИК 20 октября 1930 года принял решение о преобразовании Хакасского округа в Хакасскую автономную область, входившую в Западно-Сибирский край. Спустя три месяца постановлением президиума ВЦИК от 20 января (30 апреля) 1931 года село Усть-Абакаское было преобразовано в город Абакан. Первоочередными заботами для нового города было определение городской черты и направлений его пространственного развития. В 1931 - 1932 гг. проведены первые планировочные работы по городу Абакану - вертикальная съемка городских и окрестных (смежных с городом) земель. Новосибирским краевым управлением коммунального хозяйства в 1932 году была составлена схема планировки города в масштабе 1:10000. Проектное бюро Западно-Сибирского краевого управления коммунального хозяйства составило проект «Проектный план г. Абакан» (рис. 2.2).

По проекту основной планировочной структурой города становился поселок при железнодорожной станции Абакан, с максимальным сохранением сложившейся планировочной структуры. В западном и северном направлениях предполагалось развитие города кварталами с увеличенными размерами структурной сетки. В южном направлении, на территории села Усть-Абаканское, был запроектирован крупный жилой район с общественным центром, расположенным вдоль берега реки Абакан. В центральной части города был сформирован общественный центр с площадью, где размещались крупные общественные здания - Дворец труда, почта-банк, библиотека, Дом культуры, госбанк, типография. Большое внимание уделялось культурно-просветительским и образовательным учреждениям - в проекте заложены ВУЗ-городок, музей, Дом колхозника, клуб «Динамо», районные клубы и более десятка школ. Предусматривались учреждения здравоохранения - больница, диспансер, дезостанция, а также здания госучреждений - Дом Советов, горсовет. Промышленность была представлена керамическим заводом, нефтескладом, маслобойней, элеватором, конюшней, леспромхозом, гаражом «Союзтранс», «Союзмясом» (мясокомбинат). Промышленные предприятия размещались в южном направлении ниже железнодорожного полотна. На территории города предполагалось размещение военного городка.

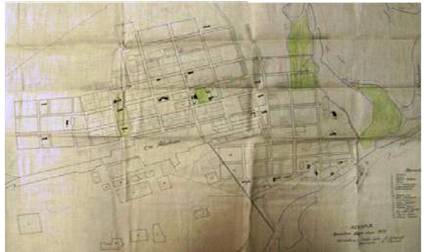

Рисунок 2.2. Проектный план города Абакана. (Источник: ГАКК. Ф. Р- 2224. Оп. 1. Д. 1, л. 15)

Этот проект определил приоритетное направление застройки город Абакана от линии железной дороги к северо-западу. Хотя и не имеется точных архивных материалов об утверждении данного проекта, но благодаря ему город Абакан получил четкую прямолинейную планировочную структуру сетки кварталов, сориентированную в направлениях с севера на юг и с запада на восток. Также в проекте были определены рекреации - озелененные территории, связываемые между собой бульварами, обозначен городской парк культуры.

Система городских парков в городе Абакане начала формироваться с 1930-х годов. До этого на месте современного городского парка культуры было озеро «Игир-оба-коль» (Кривое озеро), где жители близлежащих улусов охотились на дичь. Проектирование парка культуры и отдыха им. Ленина (в настоящее время парк «Орленок») осуществлялось в период 1931-1932 гг. Территории парка в планировочной структуре города было отведено 9 гектаров. По проекту территория парка была ограничена улицами Первой (в настоящий момент ул. Пушкина), Четвертой (проспект им. Ленина), улицами Вяткина и Чекалова. Массив парка пересекал улицы Вторую (сейчас ул. Хакасская) и Третью (ул. Советская). Осушение озера и закладка парка проводились силами жителей города и комсомольцев. Открытие состоялось в 1933 году. В парке располагалась спортивная площадка, танцплощадка, беседки для тихого отдыха, кафе, качели.

.3 Проектная схема развития города Абакана

В архивных фондах Хакасского республиканского краеведческого музея им. Л.Р. Кызласова сохранилось проектное предложение развития города Абакана на 1940, 1950 гг. (рис. 2.3). В проектной схеме на 1950 г. проектировщиками сохранялась четкая планировочная структура сети кварталов. Городской центр формировался на привокзальной площади станции Абакан, от него в северном и южном направлениях расходилась мелкоячеистая застройка кварталов с параллельной сетью улиц. Территория, примыкающая к акватории реки Абакан, имела более редкую застройку, с небольшим наклоном в направлении запад-восток. Вся территория города застраивалась по сети одинаковых кварталов; для общественных центров и озелененных территорий кварталы увеличивались, объединялись. Данное проектное предложение не было утверждено официально (проектная организация и авторы проекта на данном этапе исследования не определены), однако, иллюстрирует основные градостроительные идеи в планировочной организации города Абакана - с регулярной застройкой, выявлением общегородского центра и системы озелененных территорий.

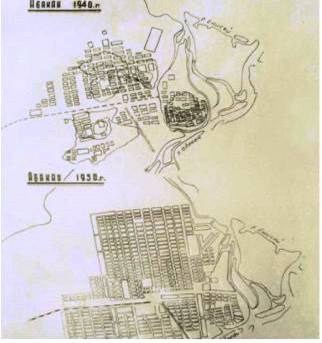

Рисунок 2.3 Проектные схемы развития города Абакана на 1940 и 1950 годы (Из архива Хакасского республиканского краеведческого музея им. Л. Р. Кызласова, г. Абакан)

.4 Проект планировки города Абакана

В 1952 году архитектором Д.М. Пиллером в институте Ленгипрогор составлен проект «Схема расселения района городов Абакана и Черногорска» (общая схема расселения была вызвана близостью расположения городов - 18 км). Наряду с общей схемой расселения был разработан эскизный проект «Проект планировки города Абакана». В 1953 году работы по проектированию планировки города были приостановлены в связи со строительством Красноярской ГЭС - по отдельным вариантам проекта водохранилища территория города Абакана подлежала частичному затоплению. В 1957 году был принят вариант нормального подпорного горизонта Красноярского водохранилища 243 метра, при котором территория города Абакана не затоплялась. После этого институтом Ленгипрогор были возобновлены работы по составлению проекта планировки города Абакана с расчетной численностью 85 тыс. чел., и в 1960 г. данный проект был утвержден Красноярским крайисполкомом. В 1965 году институту Ленгипрогор было поручено произвести корректировку «Проекта планировки города Абакана, 1960 г.», поскольку численность населения приблизилась к расчетным показателям и составила 72 тыс. человек. После проведения дополнительных исследовательских работ по сбору исходных данных и натурного обследования территории города был составлен эскиз проекта планировки Абакана, одобренный местными и краевыми организациями. Согласованная с Госпланом РСФСР расчетная численность населения города на 1980 год 180 тыс. человек была увеличена с учетом указаний Госстроя РСФСР до 230 тыс. человек. В 1965-1966 гг. институтом Ленгипрогор в архитектурно-планировочной мастерской №1 главным архитектором Д.М. Пиллером был разработан «Проект планировки города Абакана»

По проекту развитие города Абакана предусматривалось на равнинных пойменных территориях рек Енисея и Абакана в пределах защитной дамбы в северном и юго-западном направлениях и за пределами дамбы, на надпойменной террасе в северно-западном направлении, за рекой Ташеба. Согласно проекту, предусматривалась реконструкция городской застройки - укрупнение мелких кварталов, закрытие второстепенных и неблагоустроенных улиц, организация отдельных жилых районов непересеченных городскими магистралями, в состав которых входили укрупненные кварталы и микрорайоны. Застройка кварталов намечалась в северном и юго-западном направлениях от границ существующего города пятиэтажными (и большей этажности) жилыми домами. Приоритетное развитие за расчетным сроком отводилось юго-западному направлению по Аскизскому тракту. Основная архитектурно-планировочная идея проекта заключалась в создании архитектурно- пространственной композиции плана города, обращенного к акватории рек Абакана и Енисея. Данная акватория одновременно являлась территорией массового кратковременного отдыха жителей, удобно связанной городскими магистралями с центральной частью города. Главная в городе улица Ленина - ось, ведущая на восток к парку культуры и отдыха, которая связала ряд площадей, садов, скверов и общественные комплексы. Территорию города пересекала с запада на восток линия железной дороги Новокузнецк-Тайшет, которая делила город на две части: северную и южную. Проект планировки города Абакана был утвержден в 1967 году Исполнительным комитетом Красноярского Краевого Совета депутатов трудящихся. Таким образом, начиная с 1920-х годов, все градостроительные проектные документы характеризуют основную идею планировочной структуры города Абакана - регулярный план с прямоугольной сеткой улиц с преобладающим направлением с севера на юг и с запада на восток. Важной особенностью планировки города, начиная с первого проектного плана и развивая все последующие, стала проектируемая система озеленения. Она включала в себя парки общегородского значения, благоустроенную набережную рек, скверы и сзывающие их бульвары, что было несвойственно для сибирского города. Но явилось особенностью для города Абакана, расположенного на юге Сибири.

3. ИСПОЛЬЗОВАНИЕ СВОБОДНЫХ ВЕБ-КАРТОГРАФИЧЕСКИХ СЕРВИСОВ ДЛЯ ПРЕДВАРИТЕЛЬНОГО РАЙОНИРОВАНИЯ ГОРОДСКИХ ТЕРРИТОРИЙ СРЕДНЕГО ГОРОДА ПО ПРИЗНАКУ ВИЗУАЛЬНОЙ ЗАГРЯЗНЕННОСТИ (НА ПРИМЕРЕ OPENSTREETMAP)

Проблема оценки визуального благополучия городов тесно связана с такими понятиями как визуальная агрессивность и визуальная гомогенность воспринимаемых объектов. Существующие методики оценки в большей степени или основываются на общих социологических методах, не способных дать информацию без субъективного искажения, накладываемого той или иной группой испытуемых, или имеют в своей основе графоаналитические методы, слишком затруднительные для оценки групп объектов и их взаимного влияния. Решением этой проблемы может послужить предварительное районирование посредством веб-картографических сервисов, определяющее границы загрязнения зданий и областей (значение коэффициента визуальной агрессивности) с учетом погрешности измерений допустимых для получения первично-предварительных данных.

На данный момент существует два крупных веб-картографических сервиса позволяющие использовать данные в свободном доступе: OSM и WikiMapia. Оба сервиса работают по лицензии Creative Commons Attribution Share-Alike, что на наш взгляд является важным в научных исследованиях. Технология работы сервисов построены на принципах wiki, любой желающий пользователь может вносить изменения и уточнять координаты того или иного объекта.

Точность и достоверность данных напрямую зависит от числа активных пользователей проектов. В случае для городов России наиболее оптимальным будет являться проект OSM, также положительным фактом для оценки визуального загрязнения посредством определения линейных размеров объектов является то, что проект позволяет загружать точки в виде xml-файлов представляющих простоту их редактирования и использования.

.1 Методика исследования

Для проведения предварительного районирования территории по признаку визуальной загрязненности нами была составлена следующая методика:

. Условно выделяются районы города. В качестве критерия для выделения района может служить преобладающий тип застройки или административно-плановое деление города.

. Для районов, тип застройки которых представляют в большей степени (более 80% от общего количества) одноэтажные строения или жилые дома индивидуальной застройки, присущей коттеджным поселкам и прочим территориям с одноэтажной застройкой, тип района принимается как визуально-благоприятные.

. Для остальных районов проводится расчет коэффициентов визуальной загрязненности для каждого здания. Используя сервис OSM, определяются GPS-координаты граничных точек фасада здания, который будет исследоваться на значения коэффициента агрессивности

. Используя формулу пересчета (1) определяем линейные размеры здания (Lobj.per):

(1)

Где LatA, LatB - широта в радианах точек A и B, LonA, LonB - долгота в радианах точек A и B соответственно.

Данная формула справедлива при нахождении объектов в незначительном отдалении друг от друга, чему соответствует положение домов в городе.

. В зависимости от этажности здания определяется воспринимаемая площадь здания:

Sper = Lobj.per × H, (2)

Где H высота здания, условно определяемая в зависимости от этажности серии здания.

. Далее определяется коэффициент агрессивности присущий объекту по формуле:

.obj = Kagr * Sper * Kcor, (3)

Где Kagr - значение коэффициента агрессивности на единицу площади 1м2, определяемое типом застройки; (Kcor - коэффициент учитывающий неоднородность площади восприятия, в зависимости от типа строения принимаемый в пределах (0,5 - 0,9), для объектов застройки средних городов.

. Определяется количество объектов с коэффициентами агрессивности относящимся к каждой группе визуальной загрязненности (Таблица 1.) и занимаемая ими площадь.

Таблица 1

. Коэффициент агрессивности для районов города Kagr.reg в случае для районов с преобладающей типовой застройкой определяется по следующей формуле:

,

Где i номер площади объекта покрытия, Sobj площадь объекта покрытия, Scov суммарная площадь объектов на территории района города.

Территории районируются по аналогичному признаку, в тех же границах и пределах, что и значения коэффициентов агрессивности для отдельных зданий.

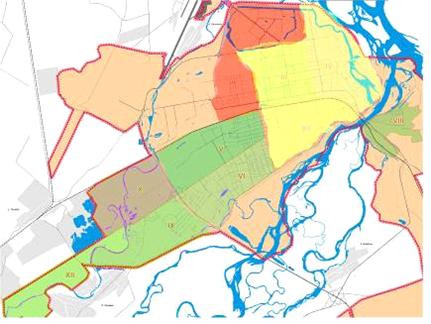

Районы для последующего анализа выбирались на основании Схемы планировочного регулирования и административного устройства проекта генерального плана города Абакана.

Район X представлен на половину садовыми товариществами Надежда Сибирь, Заречный и порядка 20-ти улиц с домами с индивидуальной застройкой с преобладанием одноэтажных строений.

Район IX представлен домами с индивидуальной застройкой с преобладанием одноэтажных строений

Район VI представлен домами с индивидуальной застройкой с преобладанием одноэтажных строений. Несколько общественных зданий пансионат, дом ветеранов и т.д.

Полученный массив данных позволяет выделить различные типы зон города.

ВЫВОДЫ

В результате анализа районов города Абакана можно сделать вывод, что районы (5, 6, 8, 9, 10) являются визуально благоприятными; (3, 4) визуально нейтральными; визуально неблагополучными являются районы (1, 2); визуально агрессивные отсутствуют;

Использование метода свободных веб-картографических сервисов для предварительного районирования городских территорий среднего города по признаку визуальной загрязненности (на примере OpenStreetMap) позволяет определить визуальную загрязненность среды малозатратным и эффективным способом;

В летний период года в городе эффективно использовать вертикальные зеленые насаждения, для уменьшения визуального загрязнения.

ЛИТЕРАТУРА

визуальная загрязненность районирование городской

1.      Лемытская Д.Е. Исторические поселения как основа формирования города Абакана / Д.Е. Лемытская // Архитектурно-художественное образование в Сибири (Современный архитектурно- градостроительный образ сибирского города): сб. мат. Всерос. науч.-техн. конф. (г. Новосибирск, 23- 24 ноября 2010 г.). - Новосибирск: Новосибирская государственная архитектурно-художественная академия. 2010.

.        Государственный архив Красноярского края (ГАКК), (г. Красноярск). Ф. Р-2224. Оп.1. Д.1, л.31.

.        Лемытская Д.Е. Опыт применения малых архитектурных форм в жилой застройке 1930-1950-х годов (На примере исторических городов Красноярского края) [Электронный ресурс] / Д.Е. Лемытская, Т.В. Харлантов // Архитектон: известия вузов. - 2011. - № 34 Приложение. - Актуальные проблемы архитектуры и дизайна: мат. Межд. конф. молодых ученых и студентов (г. Екатеринбург 5-7 апреля 2011 г. УралГАХА).

.        Слабуха А.В. Проектирование генпланов г. Абакан (в ХХ в.) / А.В. Слабуха // Энциклопедия Республики Хакасия: В 2 т. / Гл. ред. А.В. Кузьмин. - Красноярск: Поликор, 2007. - Т. 2: О-Я. - С. 71-72 (320 с., ил.).

.        Слабуха А.В. Опыт проектирования планировки Абакана - столицы Хакасской национальной автономии / А.В. Слабуха // Проблемы строительства и архитектуры: сб. мат. ХХIII рег. науч.-тех. конф. - Красноярск: КрасГАСА, 2005. - С. 91-92.

.        Лемытская Д.Е. Социальные аспекты формирования малых поселений и их развития в малые города (на примере городов республики Хакасия Абакана и Черногорска) / Д.Е. Лемытская // Инновационные технологии строительства сб. мат. I Междунар. конф. студентов, магистрантов, аспирантов и молодых ученых (г. Красноярск 7-9 октября 2011 г.).

.        Слабуха А.В. Архитекторы Приенисейской Сибири. Конец ХIХ - начало ХХ века / А.В. Слабуха. - М.: Прогресс-Традиция, 2004. - 432 с.: ил. . Национальный архив Республики Хакасия. Ф. Р-344. Оп.1. Д.9, л.75. 9. Национальный архив Республики Хакасия. Ф. Р-344. Оп.1. Д.9, л.79-80.

. Голубничий, А.А. Определение коэффициентов визуальной агрессивности тротуарных покрытий урбанизированных территорий города Абакана // Известия Самарского научного центра Российской академии наук. 2013. Т. 15, No3(2). С. 618-620.

. Федосова, С.И. Эколого-технологические основы формирования визуальной среды крупного города: дис.... канд. техн. наук: 03.00.16.−Брянск, 2008. 190 с.

. Филин, В.А. Автоматия саккад. Монография. - М.: Изд-во МГУ, 2002. 240 с.

. Филин, В.А. Видеоэкология. Что для глаза хорошо, а что - плохо. Монография. - М.: Видеоэкология, 2006. 512 с
