H
|
D
|
E
|
G
|
B
|
C
|
|
H
|
-
|
10
|
10
|
10
|
10
|
10
|
|
D
|
10
|
-
|
10
|
10
|
10
|
10
|
|
E
|
10
|
10
|
-
|
10
|
10
|
10
|
|
G
|
10
|
10
|
10
|
-
|
10
|
10
|
|
B
|
10
|
10
|
10
|
10
|
-
|
10
|
|
C
|
10
|
10
|
10
|
10
|
10
|
-
|
|
Итого
|
50
|
50
|
50
|
50
|
50
|
50
|
Суммируя все значения матрицы, получим общее число каналов n = 300
(канала), необходимых для организации связи по данной схеме соединения.
Широкое повсеместное распространение оборудования SDH в базовых распределительных сетях и
сетях доступа в последнее время связано не только со строительством новых,
преимущественно линейных или кольцевых сетей, но и с модернизаций старых
(городских) телефонных сетей. На такой сети в ряде случаев для обеспечения
связи друг с другом АТС в пределах одного района связывались в так называемое
технологическое кольцо.
Если цифровые потоки на отдельных участках такого
технологического кольца отличаются по пропускной способности значительно, то
использование характерных кольцевых топологий SDH бывает не всегда оправдано. Это приводит к завышению
необходимого количества цифровых каналов в структуре кольцевой сети и, как
следствие, к необходимости использовать в пунктах доступа DIM более высокого уровня иерархии.
В таких случаях может оказаться, что экономически
целесообразнее, т. е. дешевле, использовать сети ячеистой структуры, основанные
на топологиях «точка-точка» и «звезда», так как современные мультиплексоры
позволяют использовать последнюю топологию с достаточно большим количеством
лучей за счет применения более гибких схем кроссового соединения в центральном
узле сети.
Кольцевая топология. Объединение всех шести
цифровых АТС в кольцо требует применения мультиплексоров уровня STM-1 с результирующим цифровым потоком
1 х 63 = 63 первичных цифровых канала со скоростью передачи E11-2048 кбит/с, так как общий
цифровой поток по кольцу, определяемый максимальным потоком на одном из его
участков, равен 50 первичных цифровых потоков. Преимуществом такого решения
может быть только стопроцентное резервирование всех цифровых каналов.
Представленная структура приводит к минимальному
количеству требуемых мультиплексоров и с этой точки зрения она оптимальна.
Полученные данные подтверждает правильность выбора
уровней мультиплексоров в узлах сети и может служить показателем эффективности
использования коммутационной способности этих узлов.
В результате проведенного краткого анализа топологий
проектируемой сети с кольцевую топологией, можно рекомендовать для
использования как оптимальную, удовлетворяет по резервированию указанных
первичных цифровых каналов.
.3 Проектирование архитектуры транспортной сети
В соответствии с заданием узлы транспортной сети должны содержать
следующее оборудование:
- оконечный мультиплексор Terminal Multiplexer (TM);
мультиплексор ввода-вывода Add/Drop Multiplexer (ADM);
кросс-коннект Digital Cross-Connect (DXC).
Рассмотрим это оборудование подробнее.
Мультиплексоры SDH в отличие от обычных мультиплексоров, используемых, например,
в сетях PDH, выполняют как функции собственно
мультиплексора, так и функции устройств терминального доступа, позволяя
подключать низкоскоростные каналы PDH иерархии непосредственно к своим входным портам. Они являются более
универсальными и гибкими устройствами, позволяющими решать практически все
перечисленные выше задачи, т.е. кроме задачи мультиплексирования выполнять еще
и задачи коммутации, концентрации и регенерации. Это оказывается возможным в
силу модульной конструкции SDH
мультиплексора - SMUX, при которой
выполняемые функции определяются лишь возможностями системы управления и
составом модулей, включенных в спецификацию мультиплексора. Принято, однако,
выделять два основных типа SDH
мультиплексора: терминальный мультиплексор и мультиплексор ввода/вывода.
На основании вышеизложенного спроектируем транспортную
сеть с учетом оборудования расположенного в узлах.

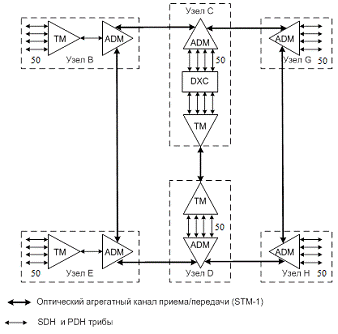

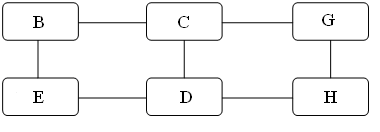

Рисунок 3 - Предварительная архитектура транспортной сети
2. Структуры мультиплексирования SDH
Для передачи информации в SDH для каждого потока используются
следующие информационные блоки:
·
контейнер (С);
·
виртуальный
контейнер
(VC);
·
трибутарный блок (TU);
·
трибутарный
групповой блок
(TUG);
·
административный
блок (AU);
·
административный
групповой блок
(AUG);
·
синхронный
транспортный модуль (STM).
Схема мультиплексирования трибов приведена на рисунке 4:
С - контейнер. Информационный блок, который с помощью стаффинга
согласовывает с модулем STM-1 определенный объем трибутарного сигнала с
точностью до одного или нескольких битов. Различают несколько типов
контейнеров:
·
низкого уровня (LO) - С - 11, С - 12, С - 2,

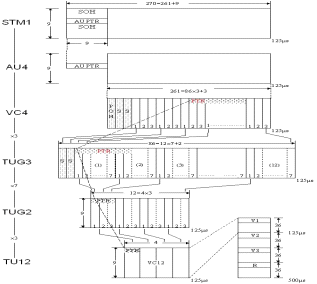

Рисунок 4 - схема преобразований в SDH
·
высокого уровня
(НО) - С-3, С - 4.
Указанные контейнеры предназначены для передачи плезиохронных сигналов
соответственно с частотой 1,544 Мб/с; 2,048 Мб/с; 6,312 Мб/с; 34,368 (44,736)
Мб/с; 139,264 Мб/с.
VC -
виртуальный контейнер. Информационный блок, состоящий из контейнера С и
трактового заголовка РОН. РОН добавляется в пункте формирования VC и
устраняется в пункте расформирования VC. Различают VC высокого уровня (НО): VC-3, VC-4 и VC низкого уровня (LO): VC-11, VC-11,
VC-2.
ТU - трибутарный блок. Информационный
блок, согласованный с циклом модуля STM-1, состоящий из указателя PTR и полезного пространства,
предназначенного для загрузки виртуального контейнера своего уровня. Указатель
содержит информацию о положении виртуального контейнера по отношению к началу
виртуального контейнера следующего более высокого уровня, в котором размещается
TU. Кроме того, указатель осуществляет выравнивание скорости транзитного VC под
скорость загружаемого TU. Различают следующие TU: TU-11,TU-11,TU-2,TU-3.
TUG -
трибутарный групповой блок. Информационный блок, полученный из одного
трибутарного блока и стаффинга или нескольких трибутарных блоков путем их
побайтного мультиплексирования и стаффинга. Различают следующие TUG: TUG-2, TUG-3.
AU-4 -
административный блок. Информационный блок, согласованный с циклом модуля STM-1, состоящий из указателя PTR и полезного пространства,
предназначенного для загрузки виртуального контейнера VC-4.
Указатель содержит информацию о положении начала VC-4 относительно начала
цикла модуля STM-1. Кроме того, указатель осуществляет выравнивание скорости
транзитного VC - 4 под скорость загружаемого AU.
AUG -
административный групповой блок. Блок формируется в том случае, когда
образуются административные блок AU-3
для передачи VC-3. В этом случае AU-3 уплотняются по
байтам в одну группу административных блоков AUG. При передаче VC-4 групповой административный блок
полностью соответствует AU-4.
STM-1 -
синхронный транспортный модуль 1-го уровня. Основной элемент синхронной
цифровой иерархии, состоящий из AUG и секционного заголовка SOH. Предназначен для передачи по линиям
и для образования транспортных модулей более высокого порядка STM-N.
Особенности систем передачи SDH. Главными отличительными особенностями систем передачи SDH являются:
·
формирование
вышестоящих информационных модулей, в том числе и синхронных транспортных
модулей, посредством объединения (побайтного мультиплексирования) выровненных
по фазе административных и трибутарных блоков, загруженных информацией,
предназначенной для передачи;
·
реализация систем
передачи на базе программно-технических средств;
·
наличие
избыточной информационной емкости в информационных блоках, которая используется
для контроля их состояния и обслуживания.
Согласно задания и на основании выше приведенной схемы спроектируем тракт
формирования модуля STM-1 из потока
трибов Е11.
Обобщенная структурная схема ТМ, осуществляющая мультиплексирование и
демультиплексирование плезиохронных потоков Е11, представлена на рисунке 5.
Компонентный цифровой поток Е11 поступает на модуль LOI (Lower Order
Interface) - интерфейс низшего порядка или интерфейс формирования виртуального
контейнера VC-11.
Рисунок 5 - Структура терминального мультиплексора для формирования STM-1 на основе компонентного потока Е11
Модуль LOI состоит из трех функциональных блоков.
Блок PPI (Plesiochronous Physical Interface) - плезиохронный физический
интерфейс, предназначен для выделения из потока Е11 тактовой частоты,
декодирования стыковочного кода и передачи преобразованного потока Е11 в блок
LPА. При выводе компонентного потока из ТМ (т. е. при приеме) в этом блоке
происходят обратные преобразования: формирование стыковочного кода и адаптация
соответствующего сигнала к физической среде.
Блок LPA (Lower order Path Adaptation) - адаптация тракта низшего порядка
(компонентного потока Е11), состоящая в том, чтобы осуществить ввод
преобразованного в PPI компонентного потока в синхронный контейнер С-11 и на
приеме выполнить обратные преобразования. Кроме того, блок LPA выполняет
операцию выравнивания скоростей (положительного/отрицательного) на уровне
битов.
Блок LPT (Lower order Path Termination) - окончание (терминал) тракта
низшего порядка. Этот блок предназначен для формирования виртуального
контейнера VC-11 путем добавления в контейнер С-11 байтов трактового заголовка
(РОН). На приеме в блоке осуществляется анализ трактового заголовка РОН на
оценку качества приема: наличия ошибок и информации об аварии.
Модуль LPC (Lower order Path Connection) - модуль коммутации трактов
низшего порядка, обеспечивает гибкость расположения виртуального контейнера
VC-11 в цифровых структурах мультиплексирования в цикле передачи субблоков
TU-11.
Модуль LPC состоит из матриц оперативного подключения (ввода-вывода,
передачи по тракту, конфигурирования) временных позиций (Time Slot-TS) в
структуру более высокого порядка. Конфигурация матрицы изменяется под
воздействием команд из системы управления.
Модуль НОА (Higher Order Assembler) - модуль сборки информационных
структур высшего порядка и состоит из двух функциональных блоков НРА и НРТ.
Блок HPA (Higher order Path Adaptation) - блок адаптации тракта высшего
порядка, предназначенный для ввода виртуального контейнера VC-11 в матрицу
транспортного блока TU-11 и формирования указателя PTR. Кроме того, в этом
блоке производится побайтное мультиплексирование различных транспортных блоков
TU-11 и формирование, тем самым, по порядку информационных структур TUG-2 и
TUG-3. При приеме информации блок НРА выполняет операцию демультиплексирования
и последующего декодирования в каждом восстановленном блоке TU-11 величины
указателя до тех пор, пока не определится начало виртуального контейнера VC-11.
Блок HPT (Higher order Path Termination) - блок окончания (терминал)
тракта высшего порядка. Функция блока НРТ состоит в формировании матрицы,
относящейся к виртуальному контейнеру высшего порядка (VC-4), путем добавления
в структуру группового блока TUG-3 девяти байтов, относящихся трактовому
заголовку РОН. В тракте приема в этом блоке извлекается и дешифруется заголовок
РОН, пока не будет осуществлена проверка маршрута.
Модуль НРС (Higher order Path Connection) - модуль подключения трактов
высшего порядка и выполняет те же функции, что и модуль LPC, рассмотренный
выше.
В практической реализации модуль НРС представляет собой матрицу, которая
создает возможность гибкого размещения виртуального контейнера VC-4 в структуре
цикла STM-N.
Модуль TTF (Transport Terminal Function) - модуль с функциями
транспортного терминала, формирующего информационную структуру синхронного
транспортного модуля соответствующего порядка STM-1. Модуль TTF состоит из пяти
блоков: MSA. MSP, MST, RST и SPI.
Блок MSA (Multiplex Section Adaptation) - блок адаптации секции
мультиплексирования. Этот блок осуществляет ввод виртуального контейнера VC-4 в
матрицу административного блока AU-4 и формирование его указателя PTR. При
приеме блок осуществляет декодирование величины указателя до тех пор, пока не
определит начало структуры VC-4 внутри блока AU-4.
Блок MSP (Multiplex Section Protection) - блок защиты секции
мультиплексирования в информационной структуре STM-1. Все установки (опции) в
блоке MSP практически осуществляются на основе управляющей информации из блока
MST.
Блок MST (Multiplex Section Termination) - блок окончания (терминал)
секции мультиплексирования, осуществляющий ввод/вывод байтов, относящихся к
заголовку мультиплексной секции MSOH.
В специально отведенных в заголовке MSOH байтах К1 и К2 блок MST
формирует информацию о критериях переключения направлений передачи с целью
защиты информации, посылая соответствующие команды для выполнения блоку MSP.
Блок RST (Regenerator Section Termination) - блок окончания (терминал)
регенерационной секции, осуществляющий ввод/вывод байтов, относящихся к
заголовку регенерационной секции RSOH. Кроме того, в блоке RST имеется
скремблер, который преобразует псевдослучайным образом передаваемый сигнал
STM-1, за исключением первой строки заголовка RSOH, содержащей байты
синхросигналов А1 и А2. При приеме осуществляются обратные операции.
Блок SPI (SDH Physical Interface) - блок, представляющий физический
интерфейс между ступенью мультиплексирования и физической средой передачи
(электрическим кабелем, волоконно-оптическим кабелем или радиорелейной линией
передачи). При приеме информации, кроме декодирования линейных сигналов, блок
SPI извлекает из сигнала STM-1 синхросигнал цикловой синхронизации.
Для транспортирования групп виртуальных контейнеров без изменения
полезной нагрузки используются тандемные соединения. Подслой тандемного
соединения виртуальных контейнеров низкого порядка размещается между слоями
трактов виртуальных контейнеров низкого порядка и слоем тракта виртуального
контейнера высокого порядка. Подслой виртуальных контейнеров высокого порядка
размещается между слоями виртуальных контейнеров высокого порядка и слоем
мультиплексной секции. На рисунке 6 с использованием элементов архитектуры
приведен трейл VC-4 в сети, которая разделена на три области обслуживания.
Тандемное соединение организуется в области промежуточного оператора.
Рисунок
6 - Тандемное соединение в области промежуточного оператора
3. Функции секционных и трактовых
заголовков
.1 Назначение и структура байтов
секционных заголовков
В SDH трактах широко используются функции контроля, управления и
обслуживания в каждом слое сети. Это достигается включением достаточного
количества служебных байтов в цикл STM-N. Возможности контроля, управления и обслуживания каждого
слоя сети отдельно позволяют легко локализовать неисправность, осуществить
переключение и вести оперативный контроль и управление цифровыми потоками.
Функции завершения в каждом слое создают/разбирают, а сеть управления наблюдает
и анализирует трактовые заголовки в слое трактов и секционные заголовки в слоях
мультиплексной и регенерационной секций. На рисунке 7 изображены зоны действия
заголовков.

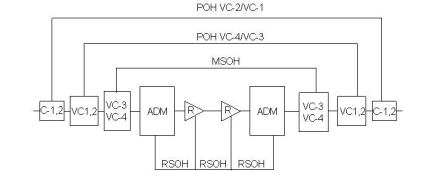

Рисунок 7 - Зоны действия заголовков
Рассмотрим схему формирования модуля STM-1. Как видно из рисунка 8, в
процессе формирования синхронного транспортного модуля к нагрузке сначала
добавляются выравнивающие биты, а также фиксированные, управляющие и
упаковывающие биты. К сформированному контейнеру С-11 добавляется заголовок
маршрута VC-11 РОН (Path Overhead), в результате формируется виртуальный
контейнер.

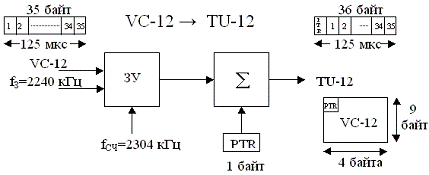

Добавление к виртуальному контейнеру 1 байта указателя (PTR) превращает
контейнер VC11 в транспортный блок TU11. Затем происходит процедура мультиплексирования
транспортных блоков в группы транспортных блоков (TUG) второго и третьего
уровней вплоть до формирования виртуального контейнера верхнего уровня VC-4. В
результате присоединения заголовка маршрута VC-4 РОН образуется
административный блок (AU), к которому подсоединяется секционный заголовок SОН
(Section Overhead). Учитывая разделение маршрута на два типа секций, SОН
состоит из заголовка регенераторной секции (RSOH) и заголовка мультиплексорной
секции (MSOH).
Проведем детальный анализ формирования транспортного модуля для
компонентного сигнала и сигнала тандемного соединения.
Шаг 1. Все начинается c
формирования контейнера С-11, наполняемого из канала доступа, питаемого трибом
E1 (рисунок 9). Его поток 2,048 Мбит/с, для удобства последующих рассуждений,
лучше представить в виде цифровой 32 - байтной последовательности, циклически
повторяющейся c частотой 8 кГц, т.е. c частотой повторения фрейма STM-1
(это так, если учесть, что 2048000/8000=256 бит или 32 байта).
Рисунок 8 - Схема формирования модуля STM-1
этой последовательности в процессе формирования С-11 возможно добавление
выравнивающих бит, а также других фиксирующих, управляющих и упаковывающих бит
(условно показанных блоком "*"). Емкость С-11 должна быть больше 32
байт, фактически она в зависимости от режима преобразования VC-11 в TU-11 будет
больше или равна 34 байтам. Примем размер контейнера С-11 равным 34 байтам
(рисунок 10).
Рисунок 9 - Структурная схема образования С-11 из E1
Рисунок 10 - Контейнер С-12 в матричной форме
Шаг 2. Далее к контейнеру С-11 добавляется маршрутный заголовок VC-11 POH
длиной в один байт (обозначаемый V5) с указанием маршрутной информации,
используемой, для сбора статистики прохождения контейнера. B результате
формируется виртуальный контейнер VC-11 размером 35 байт (рисунок 11,12).

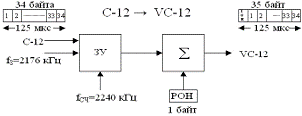

Рисунок 11 - Структурная схема образования VС-11 из С-11

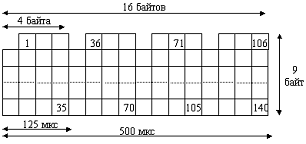

Рисунок 12 - Сверхцикл VС-11
Виртуальный контейнер VC-11, состоящий из полезной нагрузки (Payload),
сформированной в контейнере C-11, и присоединенных к ней служебных байт,
которые составляют трактовый заголовок показан на рисунке 13.

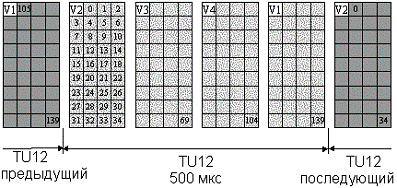

Рисунок 13 - Компонентного сигнала в VC11
- обеспечивает функции проверки ошибок, метки сигнала и статуса или
состояния трактов VC-2/VC-1. Назначение битов V5 показано на рисунке 14.
Рисунок 14 - Назначение битов V5
Биты b1 и b2 используются для контроля характеристик ошибок и несут код
паритета контейнера VC-2/VC-1. Он генерируется в начале тракта, а оценивается в
конце тракта. С этой целью применяется процедура BIP-2.подсчитывается по
нечетным и четным битам текущего сверхцикла, результаты расчетов записываются в
биты b1 и b2 следующего сверхцикла.
Для трактов VC-2/VC-1 биты 3, 4 и 8 байта V5 предназначены для того,
чтобы передать назад к VC источнику завершения трейла VC-2/VC-1 статус и полную
характеристику трейла.
Бит b3 используется для индикации ошибок дальнего конца тракта VC-2/VC-1
REI (Remote Error Indication). Процедура BIP-2 применяется к сигналам
виртуальных контейнеров низкого порядка и на приемном конце. Далее результаты
расчетов BIP-2 приемного конца и полученные в битах b1 и b2 результаты расчетов
BIP-2 передающего конца сравниваются на приеме между собой. Если нарушений нет,
то REI устанавливает ноль в b3 и это сообщение посылается обратно в другом
направлении тракта виртуального контейнера. Если число нарушений одно или два,
в b3 устанавливается единица.
Бит b4 используется для индикации отказов удаленного конца RFI (Remote
Failure Indication). Отказ - это дефект, который отмечается в течение времени,
большего, чем длительность применения механизма переключения системы на защиту.
Этот бит устанавливается равным “1”, если на приемном конце объявлен отказ, при
нормальной работе этот бит устанавливается равным “0”. Кодирование REI в трактах
виртуальных контейнеров низкого порядка:
= 0 ошибок;
= 1 или более ошибок.
Сигнал RFI тракта VC-2/VC-1 посылается назад к источнику завершения
трейла, если одна или более ошибок были обнаружены через BIP-2.
Биты b5 - b7 обеспечивают тип и структуру нагрузочной информации
виртуального контейнера VC-2/VC-1. Кодирование метки сигнала в трактах
виртуальных контейнеров низкого порядка приведено в таблице 7.
Таблица 7
Кодирование метки сигнала в трактах виртуальных контейнеров низкого
порядка
|
b5
|
b6
|
b7
|
Значение
|
|
0
|
0
|
0
|
Необорудованный или
необорудованный контролируемый
|
|
0
|
0
|
1
|
Оборудованный
неспецифический (Примечание 1)
|
|
0
|
1
|
0
|
Асинхронное отображение
|
|
0
|
1
|
1
|
Бит-синхронное отображение
(Примечание 2)
|
|
1
|
0
|
0
|
Байт-синхронное отображение
|
|
1
|
0
|
1
|
Резервные (для будущего
использования)
|
|
1
|
1
|
0
|
Отображение тестового
сигнала, определенное O.181
|
|
1
|
1
|
1
|
VC-AIS (Примечание 4)
|
|
Примечания.1. Величина
"1" используется только в случаях, когда нагрузка не соответствует
приведенным в данной таблице случаям.2. Несмотря на тот факт, что
бит-синхронное отображение нигде более не используется для VC-11, величина
"3" оставлена для бит-синхронного отображения.3. Другие
отображения, определенные в Рекомендации O.181, которые не соответствуют
отображениям, определенным в Рек. G.707, попадают в эту категорию.4. Только
для поддержки транспортирования сигналов тандемного соединения.
|
Бит b8 устанавливается равным “1” для индикации в тракте VC-2/VC-1
удаленного дефекта RDI, в противном случае этот бит устанавливается равным “0”.
RDI тракта VC-2/VC-1 посылается назад к источнику завершения трейла, если
обнаружен отказ или сбой сигнала сервера TU-2/TU-1 или наблюдается отказ
сигнала в стоке завершения трейла. RDI не указывает удаленные дефекты полезной
нагрузки или дефекты адаптации. RDI указывает на дефекты соединения сервера.-
байт трактовой метки. Для любого тракта может быть определена метка путем
использования байта J2. Эта метка позволяет проследить путь тракта через сеть
SDH. Байт используется для передачи с непрерывным повтором идентификатора точки
доступа тракта низкого порядка LP-APId (Low Order Access Point Identifier). Это
позволяет в приемном терминале тракта непрерывно проверять его соединение с
предназначенным передатчиком. Для передачи идентификатора точки доступа
используется сигнал с шестнадцатибайтным циклом (таблица 8).
Таблица 8
Шестнадцатибайтный цикл для идентификатора точки доступа трейла
|
Байты J0 циклах
|
Значение (биты b1, b2, ...,
b8)
|
|
1
|
1
|
C1
|
C2
|
C3
|
C4
|
C5
|
C6
|
C7
|
|
2
|
0
|
X
|
X
|
X
|
X
|
X
|
X
|
|
3
|
0
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
|
:
|
:
|
|
|
|
:
|
|
|
|
|
16
|
0
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
Примечание
. C1C2C3C4C5C6C7
- результат вычисления CRC-7 по предыдущиму циклу.
. С1- наиболее значащий бит в группе MSB (Most Significant
Bit)- байт оператора сети. Этот байт используется для обеспечения функции
контроля тандемного соединения. Структура N2 приведена в таблице 9. Биты b1 и
b2 используются для размещения результатов расчетов процедуры BIP-2 для
тандемного соединения.
Таблица 9
Структура N2
|
b1
|
b2
|
b3
|
b4
|
b5
|
b6
|
b7
|
b8
|
|
IEC
|
TC-REI
|
OEI
|
TC-APId, TC-RDI, ODI,
резервные
|
В бите b3 передается единица. Это гарантирует, что байт N2 не будет
состоять из одних нулей в источнике тандемного соединения. Это дает возможность
обнаружения необорудованного или контролируемого необорудованного сигнала в
стоке тандемного соединения без необходимости наблюдения дальнейших байтов
заголовка.
Бит b4 используется для индикации входящего сигнала AIS.
Бит b5 используется для индикации блоков с ошибками в тандемном
соединении (TC-REI).
Бит b6 используется для индикации выходящего дефекта OEI (Outgoing Defect
Indication), показывающего блоки с ошибками соответствующего виртуального
контейнера.
Биты b7-b8 используются в сверхцикловой структуре из 76 циклов следующим
образом:
для передачи идентификатора точки доступа тандемного соединения TC-APId
(Access Point Identifier of the Tandem Connection), структура которого имеет
шестнадцатибайтный цикл, как J0;
для индикации удаленного дефекта тандемного соединения TC-RDI;
для индикации ODI;
как резервные биты для дальнейшей стандартизации.
Таблица 10
Кодирование IEC
|
Количество нарушений BIP-8
|
b1
|
b2
|
b3
|
b4
|
|
0
|
1
|
0
|
0
|
1
|
|
1
|
0
|
0
|
0
|
1
|
|
2
|
0
|
0
|
1
|
0
|
|
3
|
0
|
0
|
1
|
1
|
|
4
|
0
|
1
|
0
|
0
|
|
5
|
0
|
1
|
0
|
1
|
|
6
|
0
|
1
|
1
|
0
|
|
7
|
0
|
1
|
1
|
1
|
|
8
|
1
|
0
|
0
|
0
|
|
ВходящийAIS
|
1
|
1
|
1
|
0
|
Таблица 11
Структура сверхцикла b7-b8
|
Цикл
|
Назначение битов b7 и b8
|
|
1-8
|
Сигнал сверхцикловой
синхронизации: 1111 1111 1111 1110
|
|
9-12
|
TC-APId байты #1 [ 1
C1C2C3C4C5C6C7 ]
|
|
13-16
|
TC-APId байты
#2 [ 0 X X X X X X X ]
|
|
17-20
|
TC-APId байты
#3 [ 0 X X X X X X X ]
|
|
:
|
:
|
|
:
|
:
|
|
:
|
:
|
|
65-68
|
TC-APId байты
#15 [ 0 X X X X X X X ]
|
|
69-72
|
TC-APId байты
#16 [ 0 X X X X X X X ]
|
|
73-76
|
TC-RDI, ODI и резервные
(см.табл. 3.11)
|
Таблица 12
Структура циклов 73-76 сверхцикла b7-b8
|
TC-RDI, ODI и резервные
|
|
Цикл
|
Назначение b7
|
Назначение b8
|
|
73
|
Резервный (по умолчанию =
"0")
|
TC-RDI
|
|
74
|
ODI
|
Резервный (по умолчанию =
"0")
|
|
75
|
Резервный (по умолчанию =
"0")
|
Резервный (по умолчанию =
"0")
|
|
76
|
Резервный (по умолчанию =
"0")
|
Резервный (по умолчанию =
"0")
|
Шаг 3. Формально добавление указателя TU-11 PTR длиной в один байт к
виртуальному контейнеру VC-11, превращает его в трибный блок TU-11 длиной 36
байтов (рисунок 15).
Рисунок 15 - Структурная схема образования TU-11 из VС-11
Замечание 1. Преобразование виртуального контейнера VC-11 в трибный блок
TU-11 и последующее мультиплексирование может проходить по двум схемам, или в
двух режимах: плавающем и фиксированном. Достоинство плавающего режима в том,
что он допускает использование указателей для определения истинного положения
контейнера в поле полезной нагрузки, а значит допускает определенную
асинхpoнность в транспортировке контейнера и является средством гибкого
динамического выравнивания положения контейнера внутри структуры, в которую он
погружен. транспортный компонентный
цифровой синхронный
Фиксированный режим использует фиксированное синхронное отображение
структурированной информации трибных блоков на поле полезной нагрузки
контейнеров верхних уровней. Он позволяет однозначно идентифицировать эту
информацию c помощью указателей административных блоков AU, соответствующих этим
контейнерам, что делает ненужным использование указателей трибных блоков TU-n
PTR.
Достоинство такого режима - более простая структура TU-n или TUG,
допускающая более эффективную последующую обработку. Недостаток очевиден -
исключается любая несинхронность при транспортировке контейнера. Для
обеспечения плавающего режима формируется мультифрейм, состоящий из нескольких
фреймов, в "рамках " которого мог бы плавать контейнер нижнего уровня
(C-11, C-12, C-2). При создании такого мультифрейма допускается три варианта
отображения трибов на его структуру: асинхронное, бит-синхронное и
байт-синхронное.
Варианты отображения устанавливаются операторами сети, причем по
умолчанию используется асинхронное отображение. Бит-синхронное размещение
используется для сигналов, не имеющих байтовой (октетной) структуры. Байт -
синхронный вариант для триба E1 имеет две опции: одна соответствует PDH-трибу c
внутриканальной сигнализацией CAS (19-ый байт 140 байтного фрейма TU), другая -
c сигнализацией по общему каналу CCS (используется сигнализация SS7) .
Так, для контейнеров VC-11 мультифрейм формируется из четырех
последовательных фреймов VC-11. Он имеет период повторения 500 мкс и составную
длину 140 байтов, 35x4 = 140 (рисунок 16) .
Его начальная фаза определяется байтом индикатора положения нагрузки H4 в
заголовке IOН контейнера верхнего уровня. B
мультифрейме каждый фрейм имеет заголовок длиной в один байт, из этих
заголовков фактически используется только заголовок первого фрейма VS.
Остальные заголовки, обозначаемые J2, Z6 и Z7 зарезервированы формально.
Внутренняя структура фреймов VC-11n мультифрейма различна в зависимости от
варианта отображения.
Этот мультифрейм является основой для формирования трибного блока TU-11.
B нем перед заголовком каждого фрейма VC-11 дополнительно помешается указатель
TU-11 PTR (они обозначаются как V1, V2, V3 и V4) длиной в один байт. B
результате формируется мультифрейм TU-11 c периодом повторения 500 мкс и
составной длиной 144 байта.
Указатели V1 и V2 составляют одно общее 16-битное поле, назначение бит в
котором следующее (слева- направо) :
биты 1-4 (биты N) - флаг новых данных NDF (изменение его
нормального значения "0110" на инверсное "1001''сообщает, что
под действием нагрузки изменилось выравнивание, а возможно и размер TU;
биты 5-6 (биты S) - указатель типа трибного блока TU (для
TU-11 это последовательность "10");
биты 7-16 (чередующаяся последовательность I/D бит, где I -
биты положительного выравнивания, a D - биты отрицательного выравнивания) -
собственно указатель TU-n PTR, для TU-11 его величина может изменяться в
диапазоне 0-139.
Этот указатель и определяет положение первого фрейма VC-11,
располагающегося после V2 в мультифрейме TU-11 (рисунок 17). Указатель V4
является резервным полем, a V3 фактически используется для выравнивания.
Выравнивание осуществляется по отношению к первому фрейму и может быть
как положительным, при котором последующие фреймы сдвигаются назад (от V3 к
V4), для чего используется байт, следующий за V3, так и отрицательным (от V4 к
V3) - для чего используется поле указателя V3 (в этом случае оно
интерпретируется как поле данных).фиксированном режиме указатели не
используются и мультифрейм не формируется. Для такого режима может быть
использовано как бит-синхронное, так и байт-синхронное отображения. Причем последний
вариант не используется в сетях c вводом/выводом VC-1. B этом режиме TU-11
представляется в виде фрейма c исходным периодом повторения 125 мкс и длиной 36
байтов, из которых первый байт (обозначаемый как R) условно содержит образы V1,
V2, V3, V4, а второй (также R) - образы V5, J2, Z6, Z7.
Рисунок 16 -
