Разработка системы передачи цифровой информации в арктических сетях подводного мониторинга

МАГИСТЕРСКАЯ РАБОТА

Разработка системы передачи цифровой информации в арктических сетях подводного мониторинга


Введение

сейсморазведка автономный подводный

Арктический шельф хранит в себе колоссальные запасы нефти и природного газа. Суровая природа затрудняет поиск там полезных ископаемых. Но уже разведаны месторождения нефти и природного газа на шельфе Карского и Баренцева морей, у берегов Аляски и Канады. На дне морей Лаптевых и Восточно-Сибирского обнаружены отложения, богатые различными рудами [1]. Отсюда желание приарктических стран расширить зоны своих континентальных шельфов. Об этом уже заявили США, Канада, Норвегия и Дания. С ними России предстоит вести борьбу, отстаивая в ООН свое право на богатства в условном треугольнике Архангельск - Северный полюс - Чукотка.

По сложившейся практике страна может получить право контроля над морским дном за пределами 200-мильной экономической зоны, если сможет предоставить доказательство того, что это дно является продолжением её континентального шельфа [1]. Стратегическая цель России - восстановить, укрепить и защитить статус России в Арктике [2]!

Чтобы убедительно заявить, что в зону своих стратегических интересов Россия никого не пустит, необходим соответствующий комплекс научно-технологического обеспечения независимой, лидирующей деятельности России на шельфе Арктики и морей Дальнего Востока. Новые российские арктические экспедиции - лишь начало работ в этом направлении. Будущее Арктики не предопределено. Совершенно очевидно лишь одно: те страны, которые могут создать наиболее передовой научно-технологический комплекс обеспечения исследований, освоения, охраны и защиты шельфа Арктики, и будут её реальными хозяевами в XXI веке. Российские и советские традиции освоения «Севера» и Дальнего Востока должны быть продолжены [2].

Одной из перспективных технологий разведки углеводородных месторождений на шельфе, является технология «Тотальной донной сейсморазведки», разработанная Санкт-Петербуржской компанией «Сейсмо-Шельф» [3]. Технология основывается на использовании автономных самовсплывающих донных станций (АДС), расставляемых, приблизительно через 50 м вдоль профиля длиной около 10 км.

Технология «Тотальной донной сейсморазведки» может являться одним из важных методов, обеспечивающих сбор объективных доказательств в пользу того, что дно участка Северного Ледовитого Океана, на которое претендует РФ является продолжением её арктического шельфа. Сложность сбора доказательств заключается в том, что он должен осуществляться на акваториях преимущественно покрытых льдом. Поэтому, при реализации этого проекта следует опираться на безоператорные технологии, которые предполагают применение сетевых принципов организации, которые основаны на передаче под водой больших объёмов цифровой информации и решении вопросов дистанционного управления и навигации. Исследование этих вопросов осуществляется на примере технологии «Тотальной донной сейсморазведки» при проведении исследований подо льдом.

1. Применение сетевых принципов при проведении географических исследований на шельфе. Технология тотальной донной разведки

Для сейсмо- и гидропоиска углеводородов на шельфе Северного-Ледовитого океана компанией «Сейсмо-Шельф» была разработана технология тотальной донной сейсморазведки, на основе малогабаритных автономных донных станций [4], которая не создаёт помех судоходства и рыболовству, может осуществляться вблизи искуственных сооружений. Данная технология позволяет повысить точность исследований, снизить их себестоимость.

На 71-й конференции EAGE в Амстердаме, в приветственной речи, открывающий конференцию, Рhill Chistie отметил данную технологию, как одну из «прорывных технологий XXI века» [5].

Основу технологии составляют устанавливаемые вдоль профиля на берегу и на шельфе, на расстоянии приблизительно 50 м друг от друга автономные сейсмостанции, регистрирующие сейсмические колебания. При этом на суше станции устанавливаются как отдельные регистрирующие модули, на мелководье (до 20 м) - в виде гирлянды с подвсплываюшим буем, на глубокой воде (до 1000 метров) как отдельные самовсплывающие модули (рисунок 1.1). Обычно на профиле устанавливается до 220 донных и до 20 сухопутных станций.

После того, как донные станции установлены, центру управления необходимо знать их местоположение и их готовность к работе. Для получения геофизической информации о нахождении углеводородных соединений в морском дне, в нём создаётся возбуждение, и сейсмостанции регистрируют реакцию морского дна на возбуждение. Собрав воедино данные со всех станций, можно получить картину залегания углеводородного сырья в морском дне.


Возбуждение на каждом из сегментов перехода «суша-море» обеспечивается стандартными источниками: вибросейсами, специализированными мелководными пневмопушками, групповым пневмоисточником [4].

Расположение на дне сейсмостанции позволяет избежать шумов, связанных с волнением моря и регистрировать 4 компонента сейсмического поля (три геофона и гидрофон).

Автономная донная станция (АДС), внешний вид которой изображён на рисунке 1.2, представляет собой герметичную сферу, внутри которой находится аппаратура регистрации сейсмических колебаний, модуль аппаратуры гидроакустической связи и управления, флэш-память для хранения данных, полученных в ходе регистрации сейсмических колебаний, аккумулятор для питания аппаратуры регистрации и аппаратуры гидроакустического канала связи. Снаружи корпуса АДС находится приёмо-передающая гидроакустическая антенна, гидрофон для регистрации сейсмических колебаний в воде.


Автономная донная станция имеет положительную плавучесть, поэтому для спуска на дно используется бетонный якорь, который крепится с помощью специального пускового механизма. При необходимости завершить исследования и собрать АДС, по гидроакустическому каналу связи им передаётся команда на сброс балласта. При получении АДС такой команды активизируется пусковой механизм, бетонный якорь отделяется и станция всплывает.

Для того чтобы провести исследования должным образом, необходимо, чтобы техническое состояние АДС находилось в пределах допустимых норм (достаточный запас свободной памяти, достаточный запас по питанию), а так же чтобы расположенная на дне станция была ориентирована приёмо-передающей антенной вертикально вверх. В противном случае, необходимо поднимать донную станцию, и после исправления замеченных дефектов заново её устанавливать.

Донные станции оснащены аппаратурой гидроакустического канала связи «Марина-2». Приведём в кратце её технические характеристики:

1.) Аппаратура гидроакустического канала связи (ГАКС) предназначена для обеспечения морских геофизических исследований с помощью автономных донных станций, объединенных в измерительную сеть.

.) По характеру обмена сигналами аппаратура гидроакустического канала связи представляет собой аппаратно-программный комплекс, который по функциональным признакам можно разделить на следующие составные части:

донные модули ГАКС (ДМ-ГАКС) по числу АДС в сети;

- судовую приёмно-обрабатывающая аппаратура (СПОА), включающую в себя:

а) судовую управляющую ЭВМ

б) специальное программное обеспечение «GALS-М2» для судовой управляющей ЭВМ,

в) бортовой модуль ГАКС (БМ-ГАКС);

эксплуатационная документация (ЭД) [4].

.) Судовая приёмно-обрабатывающая аппаратура предназначена для:

передачи на донные модули аппаратуры ГАКС команд управления;

приёма от донных модулей аппаратуры ГАКС квитанций о приёме и исполнении на АДС команд управления;

приема информации о состоянии АДС на дне;

определения наклонного расстояния до АДС;

текущий контроль качества функционирования аппаратуры ГАКС;

отображения на мониторе и регистрации на машинном носителе протокола обмена сигналами с донными станциями.

.) Донные модули ГАКС устанавливаются в корпусе АДС, через них осуществляется управление устройствами донной станции.

Донные модули ГАКС обеспечивают:

приём от СПОА команд управления;

передачу на СПОА квитанций о приёме и исполнении на АДС команд управления;

передачу на СПОА по запросу информации о состоянии устройств АДС;

переход по команде в режим гидроакустического маяка

В связи с претензиями РФ на арктический шельф, необходимо осуществлять сбор доказательств в пользу, что дно арктического шельфа, является продолжением континентальной зоны РФ.

Если удастся собрать все необходимые доказательства, то Россия сможет осуществлять добычу нефти и газа на шельфе Северного-ледовитого Океана. Одновременно собранные доказательства позволят объективно оценить потенциальные запасы полезных ископаемых.

Наличие ледяного покрова осложняет процедуру сбора сейсмических данных. Описанный выше вариант постановки донных станций оказывается неприемлемым. Поэтому следует ориентироваться на ледокол, либо на постановку станций посредством бурения лунок во льду.

Схема работ в сложных ледовых условиях выглядит следующим образом: Ледокол прокладывает полосу свободной воды, по которой идет научно-исследовательское судно (НИС) с сейсмическим оборудованием. (Рисунок 1.3) [4].

Как правило, НИС буксирует короткую плавающую сейсмическую косу длиной порядка 300 метров и производит возбуждение сейсмических сигналов. Так как короткая коса не позволяет произвести оценки скоростей в среде и получить глубинный разрез, с некоторым шагом, зависящим от геологического строения исследуемого региона, выставляются Плавающие сейсмические модули (ПСМ), которые в режиме реального времени непрерывно передают всю сейсмическую информацию на борт судна.

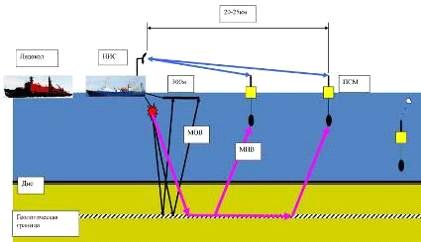

Схема работ в сложных ледовых условиях [4]

МОВ - метод отражённых волн, МПВ - метод преломлённых волн,

ПСВ - плавающий сейсмический модуль (В данном случае ПСМ рассматриваются как не лучшая альтернатива АДС).

По данным ФГУП «Росатомфлот» [6] - аренда атомного ледокола обойдётся нанимателю в 65 000 - 70 000 долларов в сутки. Аренда НИС обойдётся примерно в такую же сумму.

Такой способ весьма затратный, а качество сейсмических данных, собранных с помощью плавающих сейсмических модулей, существенно хуже, чем данных собранных с помощью автономных донных станций ПСМ регистрируют, колебания в отражённых волнах, а АДС регистрируют колебания в самом дне [7]. Эта технология является более ранней по отношению к технологии с использованием автономных донных станций.

Поэтому в качестве альтернативы такому способу проведения сейсморазведки хотелось бы оценить возможность реализации технологии тотальной донной сейсморазведки на акваториях, покрытых льдом. Решить вопрос можно предложить расставлять донные станции со льда, предварительно во льду отверстия с помощью бурильной установки [8], [9]. Хотя данный вариант является тоже весьма затратным (около 3 млн. р. в сутки [8] за аренду буровой установки), и трудоёмким (доставка буровой установки в район проведения испытаний). Однако такой вариант проведения сейсморазведки не всегда возможен по причине движения и торосистости льда [10].

2. Пути реализации технологии тотальной донной сейсморазведки подо льдом

.1 Особенности реализации технологии «Тотальной донной сейсморазведки» подо льдом

Традиционная технология тотальной донной сейсморазведки. Данная технология включает в себя последовательность технологических операций:

1)    Постановка АДС вдоль профиля;

2)      Проверка работоспособности АДС после их постановки

)        Определение местоположения АДС на дне;

)        Проведение геофизических измерений;

)        Подъём донных станций на поверхность;

)        Считывание данных геофизических измерений из ПЗУ АДС.

При этом часть этих операций может выполняться одновременно. Например, операция определения местоположения АДС на дне обычно проводится одновременно с операцией проверки работоспособности АДС после их постановки на дно.

Возможность одновременного выполнения указанных технологических операций базируется на комплексном использовании сигналов телеуправления и телеметрии в качестве навигационных сигналов. Наличие льда на акватории создаёт дополнительную специфику в реализации у казанных технологических операций. Рассмотрим более детально особенности реализации каждой из упомянутых технологических операций.

Постановка автономных донных станций на акватории, покрытой льдом, может осуществляться несколькими способами.

Первый способ - использование ледокола для прокладывания полосы свободной воды и установки с него донных станций.

Второй способ - ставить автономные донные станции через полыньи, в таком случае требуется доставка донных станций на лёд с помощью какого-либо транспортного средства, так же возможно бурение лунок во льду.

Третий способ - постановка донных станций с использованием подводного носителя, например, подводной лодки класса «подводный минный заградитель» [11]. Используя её механизм для постановки мин в качестве механизма для постановки донных станций. Лодка должна пройти вдоль профиля, расставляя автономные донные станции.

Технология постановки АДС выходит за рамки данных исследований и в настоящей работе не рассматривается.

Проверка работоспособности станций и определение их местоположения.

Для проверки работоспособности АДС, установленных на дно с поверхности (с судна, со льда) с помощью аппаратуры гидроакустического канала связи (ГАКС) передаются последовательности команд управления, по которым процессором донной АДС проверяется работоспособность их устройств и передаётся в обратном направлении соответствующее сообщение. Если станция исправна, то она отвечает на запрос.

Определение местоположения станции на дне может совмещаться с проверкой работоспособности, и основывается на определении наклонного расстояния от АДС до, минимум, трёх опорных точек на поверхности, в которых находится соответствующее оборудование ГАКС.

Проведение геофизических измерений, с точки зрения информационного обмена предполагает осуществление дистанционного управления работой АДС, которое позволяет изменять режимы работы донных станций: включать и выключать регистрацию геофизической информации, проверять состояние памяти, источников питания, осуществлять управление передавать зарегистрированную информацию на поверхность и так далее.

Доставка собранной информации на поверхность. Информация, полученная в ходе проведения измерений геофизической информации, записывается в ПЗУ автономных донных станций, и по требованию должна доставляться на поверхность. Принципиально существуют несколько вариантов доставки данных измерений на поверхность.

Традиционно в технологии «Тотальной донной сейсморазведки» данные измерений извлекаются из АДС после их подъёма на судно. На акваториях, покрытых льдом, массовое применение такого варианта съёма данных измерений вызывает сомнения в реализуемости. Такой вариант называется прямой передачей данных, полученных в ходе измерений, по гидроакустическому каналу связи.

Возможен вариант передачи информации на поверхность через кабельную линию связи.

Ещё один предполагаемый вариант - съём информации с АДС, находящихся на дне, с помощью специального необитаемого автономного аппарата (АНПА). При этом должна быть решена задача приведения подводного аппарата к АДС.

Подъём станций. После того, как донные станции выполнили свою задачу, их необходимо поднять на поверхность, собрать и доставить на базу, до следующего момента проведения испытаний.

Традиционная схема подъёма донных станций по окончании измерений предполагает отцепление по команде управления якоря-балласта, удерживающего АДС на дне, их всплытие на поверхность.

Реализация этой технологии на акваториях покрытых льдом представляется весьма проблематичной. Поэтому подъём АДС может осуществляться с помощью специального автономного подводного аппарата. При этом должна быть решена задача приведения подводного аппарата к донным станциям.

2.2
Определение местоположения и проверка работоспособности автономных донных станций

Определение местоположения станций основано на измерении наклонной дальности между антеннами донных станций и антеннами регистрирующих модулей.

Будем считать, что донная станция располагается на дне на глубине .

На поверхности, в трёх базовых точках  с известными координатами, не лежащими на одной прямой, устанавливаются три полукомплекта аппаратуры гидроакустической связи, гидроакустические антенны которых спускаются под лёд (под воду), на глубину .

Из базовых точек осуществляем измерение наклонных дальностей до АДС.

Местоположением АДС можно считать точку пересечения трёх сфер, центрами которых являются антенны погружных модулей ГАКС, находящихся в базовых опорных точках. Радиусы сфер  равны расстояниям от антенн погружных модулей ГАКС до антенн донных станций (см. рисунок 2.1).

Можно так же определять местоположение донной станции с применением одного полукомплекта ГАКС, последовательно перемещаемого по трём заданным базовым точкам (В случае нехватки полукомплектов ГАКС).

Так как глубина постановки АДС известна, то определение её местоположения может быть сведено к нахождению точки пересечения трёх окружностей радиуса , являющихся проекциями диаграмм направленности поверхностных антенн, на условную горизонтальную плоскость, находящуюся на уровне гидроакустической антенны донной станции (см. рисунок 2.2).

Рисунок 2.1 - Пояснение к определению местоположения станции

Рисунок 2.2 - Определение местоположения АДС на основе проекций диаграмм направленности

Величина горизонтального расстояния  от проекции диаграммы направленности антенны до АДС равна:

 (2.1)

Наклонное расстояние  определяется как произведение скорости звука  на время  распространения акустического сигнала между антенной погружного модуля ГАКС поверхностного базового элемента и антенной АДС.

Решая систему трёх уравнений:

 (2.2)

где  - координаты соответствующих базовых точек, находим координаты АДС.

Такой подход к определению координат АДС на дне справедлив при предположении отсутствии рефракции и прямолинейности распространения акустических сигналов между антеннами, находящимися в базовых опорных точках, и антенной АДС.

Согласно данным [14], в гидроакустическом канале связи вертикальной ориентации, лучи распространяющиеся в пределах телесного угла 80 градусов от вертикали, распространяются прямолинейно; то есть приведённые выше соображения по определению координат АДС справедливы в пределах телесного угла 80 градусов от вертикали. При дальнейших расчётах будем ориентироваться на антенны ИПГВ-30, у которых ширина диаграммы направленности равна 120 градусов [15].

С учётом принятых допущений оценим необходимое количество базовых опорных точек, из которых должно определяться местоположение 220 автономных донных станций.

Определение минимального количества базовых опорных точек, из которых определяется местоположение АДС будем проводить в предположении, что лёд, с поверхности которого опускаются гидроакустические антенны аппаратуры ГАКС в базовых опорных точках неподвижен относительно дна.

Оценим количество донных станций, попадающих в диаграмму направленности антенны полукомплекта аппаратуры ГАКС, установленного в базовой опорной точке в зависимости от сдвига опорной точки  от линии, вдоль которой расположены донные станции. Расчёт ведём в предположении, что все станции расположены вдоль исследуемого профиля на одной прямой (см. рисунок 2.3).

Из рисунка 2.3 видно, что количество донных станций, попадающих в диаграмму направленности антенны полукомплекта ГАКС, пропорционально, длине хорды, которая «отсекается» кругом диаграммы направленности антенны.

Тогда, в качестве оценки количества донных станций, донных станций , попадающих в диаграмму направленности антенны, находящейся в базовой опорной точке, от её смещения  относительно профиля постановки АДС можно принять величину:

, (2.3)

где  - смещение опорных базовых точек от линии профиля;

 - длина хорды, вдоль которой стоят автономные донные станции от смещения опорных базовых точек антенн, относительно профиля, постановки АДС.

 - расстояние между донными станциями, принимаем равным 50 м (как предполагает технология «Тотальной донной сейсморазведки»).

Рисунок 2.3. - Пояснение к расчёту количества станций, попадающих в диаграмму направленности антенны, находящейся в базовой опорной точке

Чем дальше, смещается антенна погружного модуля ГАКС от линии расположения станций, тем меньше донных станций попадает в её диаграмму направленности.

Количество донных станций, «освещаемых» антенной из одной базовой опорной точки, зависит от глубины постановки АДС и может быть определено по формуле:

, (2.4)

где  - радиус круга, «освещаемого» одним базовым элементом антенны на дне от глубины моря  в месте проведения исследований, которое рассчитывается следующим образом (см. рисунок 2.4);

 - обозначение функции взятия целой части числа x.

, (2.5)

где  - глубина моря в месте проведения испытаний;

 - угол диаграммы направленности гидроакустических антенн,  градусов.

Наибольшая глубина Северного Ледовитого океана составляет 5527 метров (Гренландское море), а средняя глубина океана равняется 1225 метрам [16].

Оценим количество станций,  попадающих в диаграмму направленности антенны, находящейся в одной базовой точке для различных глубин  от смещения базовой опорной точи , в которой располагается антенна, от предполагаемой линии профиля , вдоль которой расположены АДС. Результаты оценки представляем в виде графика (Рисунок 2.4).

Из данного рисунка видно, что чем дальше смещена базовая опорная точка от линии профиля, тем меньше донных станций попадает в диаграмму направленности антенны, опорного базового элемента. С увеличением глубины количество АДС «освещаемых» из базовой опорной точки увеличивается.

Оценим математическое ожидание количества донных станций, попадающее в диаграмму направленности антенны базовых элементов при случайном изменении смещения  базовой опорной точки от профиля.

Предположим, что количество донных станций попадающих в зону действия антенны является случайной величиной равномерно распределённой на интервале от 0 до . Тогда математическое ожидание количества донных станций, попадающих в зону действия антенн базовых элементов, с приемлемой для инженерных расчётов точностью можно считать равным:

, (2.5)

где:  - количество донных станций, попадающих в зону действия антенны базового элемента, при удалении его на расстояние  от линии, вдоль которой расположены донные станции;

 - радиус круга, «освещаемого» одним базовым элементом антенны на дне в зависимости от глубины моря  в месте проведения исследований.

 - обозначение функции взятия целой части числа x.

Оценим математическое ожидание количества донных станций,  попадающих в зону действия базового элемента антенны, при различных глубинах моря в месте проведения испытаний. Результаты оценки представим в виде таблицы . (см. таблицу 2.1).

Таблица 2.1. - Оценка математического ожидания количества донных станций, «освещаемых» из одной базовой опорной точки,

Глубина моря , м20050010005000





Математическое ожидание количества «освещаемых» из одной базовой опорной точки, 102766272






На рисунке 2.5 представлен график зависимости математического ожидания числа станций, попадающих в диаграмму направленности базового элемента антенны , от глубины моря в месте проведения испытаний .


Из рисунка 2.5 видно, что при глубине моря в месте проведения исследований 4 км, определение местоположения всех автономных донных станций на профиле может осуществляться из трёх базовых опорных точек.

При уменьшении глубины, количество АДС, попадающих в освещаемую зону уменьшается; соответственно должно увеличиваться количество поверхностных базовых опорных точек, из которых должно осуществляться определение местоположения АДС.

Оценим необходимое количество антенн базовых опорных точек, которое необходимо для определения местоположения АДС на профиле.

Будем считать, что глубина и примерное расположение профиля известны. Так же нам известен порядок расположения донных станций на профиле (предполагается, что при постановке станции были рассортированы по возрастанию порядковых номеров: ; и расставлены в установленном порядке).

Возникает вопрос, каким образом на поверхности, на льду следует располагать опорные базовые точки для размещения антенн полукомплектов ГАКС, чтобы определить местоположение всех АДС, и чтобы требуемое количество базовых опорных точек оказалось минимальным. Если во льду есть полыньи, то можно устанавливать антенны базовых элементов в них, если не хватает полыньей, то необходимо бурить лунки.

Расположим первую базовую опорную точку в месте, предполагаемого начала профиля (рисунок 2.6, точка 1), поместим в неё антенну и попытаемся организовать связь с АДС, попадающими в диаграмму направленности антенны, поочерёдно передавая им запросы, и принимая ответы. Приняв ответы от всех станций, попадающих в диаграмму направленности антенны, расположенной в данной базовой опорной точке, посчитаем количество АДС, которые попадает в диаграмму направленности антенны, расположенной в базовой опорной точке. Зная глубину моря, и воспользовавшись рисунком 2.4, определим величину смещения базовой опорной точки относительно линии профиля.

Как видно из рисунка 2.4, зная величину смещения базовой опорной точки от профиля, мы не можем точно сказать, в какую сторону от профиля смещена данная базовая опорная точка, поэтому для снятия данной неопределённости сместим данную точку в направлении перпендикулярном профилю (см. рисунок 2.6 точка ), на расстояние которое было определено по рисунку 2.4.


Для того чтобы определить направление профиля, пробурим ещё одну лунку, и повторим процедуру определения количества станций, попадающих в диаграмму направленности.

Рассмотрим две ситуации. Первая - если станций стало меньше, то антенна удалилась от предполагаемой линии профиля. Вторая - Если станций стало больше, то антенна приблизилась к предполагаемой линии профиля.

Третью опорную точку расположим над ожидаемой линией профиля, при этом антенна, помещённая в неё накрывала в 2 раза больше станций, чем антенны, помещённые в опорные точки 1 и 2.

Следующие базовые опорные точки будут располагаться по аналогичному принципу, до тех пор, пока не «накроется» весь профиль.

Пусть антенна, размещённая в базовой опорной точке c номером 1 будет «накрывать»  станций. Исходя из того, что вторая базовая опорная точка будет располагаться «зеркально» первой, то антенна помещенная в неё будет тоже накрывать  станций. Антенна, находящаяся в базовой опорной точке с номером 3 будет «накрывать»  станций.

Будем называть точки, из которых «накрываются»  станций, парными; а точки из которых «накрывается»  станций одинарными.

Расстояния между парными точками, находящимися по одну сторону от профиля составляют  метров (поскольку станции расставляются через 50 метров). Предполагаемая длина профиля составляет . Исходя из этого можно рассчитать количество парных точек:

 (2.6).

Расстояние между одинарными точками будет составлять . Количество одинарных точек будет находиться следующим образом:

 (2.7).

Таким образом, общее количество точек, необходимое для проведения исследований находится следующим образом:



Теперь, для выбора количества базовых опорных точек , построим примерный график зависимости количества базовых опорных точек от математического ожидания количества донных станций, «накрываемых» из одной базовой опорной точки  (см. рисунок 2.7).

Рисунок 2. 7 - Зависимость ожидаемого количества базовых опорных точек от количества донных станций, «накрываемых» из одной базовой опорной точки

Представленная на рисунке 2.7 зависимость соответствует интуитивным представлениям о связи количества АДС, накрываемых из одной базовой опорной точки и количеством базовых опорных точек, необходимых для определения местоположения всех АДС, устанавливаемых на профиле.

Полученная зависимость совместно с зависимостью количества донных станций, накрываемых из одной базовой опорной точки, может быть использована для предварительной оценки затрат при проведении операции определения местоположения АДС при работе подо льдом.

2.3 Организация передачи сигналов управления на АДС подо льдом

Дистанционное управление (телеуправление) работой АДС и их подсистем позволяет увеличить эффективность применения донных станций в автономном режиме осуществляется после определения местоположения станций.

В существующей системе, предназначенной для работы на открытой воде, управление донными станциями осуществляется с помощью аппаратуры гидроакустической связи, управления и навигации «Марина 2», разработанной в СибГУТИ, посредством передачи станциям с обслуживающего судна команд управления, в ответ на которые станции посылают в обратном направлении квитанции, свидетельствующие об исполнении (неисполнении) команды или пакеты слова состояния, несущие в себе информацию о состоянии подсистем АДС [4].

В качестве сигналов команд управления в аппаратуре гидроакустической связи управления и навигации «Марина 2» используется семикратное повторение (без перерыва) кодовой комбинации команды, каждая из которых представляет собой структуру, состоящую из синхронизирующей М-последовательности, длиной 31 бит и кодовой комбинации кода Боуза-Чоудхури-Хоквингейма (БЧХ).

Для циклического кода наиболее опасны циклические сдвиги комбинации (что приводит к переходу одной разрешённой комбинации в другую); применение синхронизирующей M-последовательности позволяет избежать данной проблемы. Она обладает хорошими корреляционными свойствами: значение автокорреляционной функции M-последовательности резко уменьшается при сдвиге последовательности хотя бы на один символ [17], поэтому на приёмной стороне такая последовательность не будет воспринята входным дешифратором M-последовательности и сразу вся комбинация будет отброшена.

Структура квитанции аналогична структуре команды, только в качестве кодовой комбинации квитанции используется проинвертированная кодовая комбинация команды.

Информационные символы кодовой комбинации циклического кода, в свою очередь разделены на четыре поля: A, K, P, E (Рисунок 2.8). Поле A (10 бит) - адрес донной станции назначения, соответствует порядковому номеру ДС; поле K (4 бита) - номер команды управления, определяет действие, которое необходимо выполнить АДС при получении данной команды; поле P (3 бита) - определяет номер кодовой комбинации в составе сигнала управления; поле E - служебный бит, свидетельствующий об исполнении (не исполнении), команды - при передаче команды данный бит устанавливается в 0. В составе квитанции бит E устанавливается в единицу, если по истечении определённого интервала времени после приёма команда не будет исполнена.

Команда (квитанция) считается принятой, если хотя бы в одной из семи принимаемых кодовых комбинаций не обнаружено ошибок.


Проверка состояния донной станции осуществляется в два этапа. Сначала центр управления посылает на АДС команду на подготовку слова состояния. По принятии данной команды на АДС включается специальное устройство StateUnit [4], которое собирает информацию о состоянии подсистем АДС, записывая её во внутренний буфер. По окончании сбора информации устройство StateUnit отключается, а АДС посылает в центр управления квитанцию об исполнении команды. Получив квитанцию, центр управления посылает следующую команду - запрос слова состояния. Получив данную команду АДС, начинает передавать слово состояния.

Для передачи слова состояния по каналу связи формируется специальный информационный пакет (рисунок 2.9).

Сначала передаётся заголовок, представляющий собой ответную квитанцию на команду запроса слова состояния. Вслед за заголовком три раза подряд передаётся слово состояния, закодированное для проверки на наличие ошибок кодом Боуза-Чоудхури-Хоквингейма (2048, 2024).

Хотя для передачи слова состояния достаточно 152 бит, 2024 информационных символа кодовой комбинации предусмотрены для возможности добавления к АДС новых подсистем и передачи в слове состояния информации о них.

Троекратное повторение кодовой комбинации слова состояния применяется для исправления ошибок в кодовой комбинации с помощью алгоритма мажоритарного декодирования [4].

Полученная после мажоритарного декодирования кодовая комбинация проверяется на наличие ошибок (предварительно информационные символы дополняются нулями до 2024) при помощи стандартного алгоритма декодирования циклических кодов.

При обнаружении ошибки, информационный пакет стирается, и центр управления посылает повторный запрос той донной станции, от которой получено слово состояния с ошибкой.

Само слово состояния состоит из семи блоков данных:

Блок 1 - время в формате time_t;

Блок 2 - переменная величина, несущая информацию о количестве записанных на карту памяти АДС секторов;

Блок 3 и Блок 4 - результаты измерения величины напряжений питания двух подсистем АДС: сейсмической станции и гидроакустического канала связи соответственно;

Блок 5, Блок 6, Блок 7 - данные от 3-х компонентного угломера Н3300.


В качестве наиболее перспективных способов, для реализации телеуправления работой донных станций, находящихся подо льдом, можно предложить 3 варианта: первый - передача сигналов телеуправления по цепочке от станции к станции (рисунок 2.10); второй - передача сигналов телеуправления через систему дополнительных ретрансляторов, устанавливаемых вдоль профиля, над донными станциями (рисунок 2.11); третий - осуществление телеуправления работой АДС с помощью автономного необитаемого подводного аппарата (АНПА), (рисунок 2.12).

Метод передачи сигналов управления по цепочке станций

Метод передачи сигналов управления с помощью системы дополнительных ретрансляторов

Метод управления донными станциями с помощью АНПА

В качестве критериев оценки выбора метода телеуправления будем использовать следующие характеристики:

. Вероятность прохождения сигнала управления по кольцу управления [2.3.4], то есть вероятность того, что команда будет безошибочно доставлена до станции назначения, исполнена, в ответ из АДС передана квитанция на неё, которая будет принята центром управления без ошибок.

. Время управления [18] - время, за которое команда управления безошибочно доставляется из центра управления до станции назначения, выполняется, и центром управления от данной станции получается квитанция (или запрашиваемый информационный пакет), свидетельствующая об исполнении команды. Поскольку, время управления будет для каждой станции различным, поэтому для корректного сравнения методов будем сравнивать времена опроса всех станций.

Оценка средней вероятности прохождения управляющего сигнала по кольцу управления. Считается, что управляющий сигнал прошёл по кольцу управления, если донной станцией назначения была принята команда, и центром управления была принята квитанция на неё. Таким образом, вероятность случайного события - прохождения команды по кольцу управления можно оценить, как вероятность совместного появления двух событий: вероятности приёма команды донной станцией назначения (событие A) и вероятности приёма соответствующей квитанции и центром управления (событие B).

Иными словами вероятность прохождения сигнала управления по кольцу управления можно оценить как вероятность приёма квитанции центром управления, при условии, что донная станция назначения приняла соответствующую команду:

, (2.9)

где  - номер АДС, которой адресована команда управления.

На рисунках (2.13 - 2.15) показано пояснение к методологии расчёта вероятности прохождения команды по кольцу управления для каждого из предложенных методов. Стрелкой показан путь прохождения управляющего сигнала, адресованного станции с номером , по кольцу управления.



Применяя формулу (2.9) к каждому из предложенных методов, получим формулы для расчёта вероятности прохождения сигнала управления по кольцу управления.

Для метода последовательной передачи команд по цепочке:

, (2.10)

где  - номер АДС, которой адресована команда управления.

Для метода передачи команд и квитанций через систему дополнительных ретрансляторов, команда передаётся ретрансляторору с номером :

, (2.11)

где  - номер ретранслятора, за которым закреплены донные станции назначения.

Для метода передачи сигналов управления с помощью автономного необитаемого подводного аппарата, если не принимать во внимание надёжность АНПА (считаем его абсолютно надёжным):

. (2.12)

Сравнение методов предлагается проводить по средней вероятности прохождения управляющего сигнала по кольцу управления: .

Для метода последовательной передачи сигналов управления по кольцу управления среднюю вероятность прохождения сигнала управления по кольцу управления для всех  АДС, можно определить как среднее арифметическое вероятностей прохождения управляющих сигналов для каждой станции:

. (2.12)

Для метода передачи команд управления с помощью системы ретрансляторов средняя вероятность прохождения команды по кольцу управления определяется как среднее арифметическое вероятностей прохождения команды по кольцу управления для каждого ретранслятора:

. (2.16)

Для метода передачи сигналов управления с помощью автономного необитаемого аппарата, средняя вероятность прохождения команды управления по кольцу управления равна вероятности прохождения сигнала управления для одной станции .

Выше, в подразделе 2.3.1, описан способ передачи команд и квитанций. В качестве сигнала для передачи команд (квитанций) используется семикратное повторение кодовой комбинации команды (квитанции). Команда (квитанция) считается принятой, если хотя бы в одной из семи комбинаций не обнаружено ошибок. В противном случае команда (квитанция) считается не принятой.

Для упрощения оценки примем, что ошибки в различных кодовых комбинациях сигнала команды (квитанции) возникают независимо от ошибок в других комбинациях. Тогда вероятность наличия хотя бы одной ошибки одновременно во всех комбинациях сигнала определится произведением вероятностей возникновения хотя бы одной ошибки в каждой из комбинаций по отдельности. Таким образом, чтобы получить выражение для определения вероятности доставки команды (квитанции) при прохождении одного регенерационного участка, нужно вычесть из единицы вышеописанное произведение:

, (2.13)

где  - вероятность того, что в -ой кодовой комбинации сигнала команды (квитанции) присутствует хотя бы одна ошибка.

Вероятности  определяются следующим образом:

, (2.14)

где  - вероятность битовой ошибки в канале при приёме -ой комбинации сигнала команды (квитанции);

 - число символов в комбинации (для рассматриваемых сигналов ).

Различные вероятности ошибки при передаче различных комбинаций, входящих в один сигнал объясняются способом передачи сигнала. Передача осуществляется сеансами, и в начале сеанса - во время передачи первой комбинации - приёмник подстраивается под передатчик, происходит его вхождение в синхронизм; во время которого следует ожидать минимальной помехозащищённости. При расчётах будем считать вероятность ошибки при приёме первой комбинации . После приёма первой комбинации, когда приёмник и передатчик вошли в синхронизм, качество связи улучшается. Вероятность ошибки снижается, и её можно считать постоянной на протяжении приёма всех шести оставшихся кодовых комбинаций

Подставив (2.14) в (2.13) и выполнив алгебраические преобразования, получим выражение для вероятности доставки команды при прохождении команды от одной АДС до (при передаче команд по цепочке), либо от одного ретранслятора до другого (при передаче команд через систему ретрансляторов), либо при прохождении команды от одной АНПА к АДС:

. (2.15)

Воспользовавшись приведёнными выше формулами и системой Mathcad рассчитаем средние вероятности прохождения сигнала управления по кольцу управления я при различных значениях вероятности ошибки в канале связи для каждого из предложенных методов. Результаты расчёта сведём в таблицу 2.2.

Таблица 2.2 - Результаты расчёта средней вероятности прохождения сигнала управления по кольцу управления для различных методов.

 Метод




Передача сигналов управления по цепочке от станции к станции



Передача сигналов управления с помощью системы дополнительных ретрансляторов



Передача сигналов управления с помощью АНПА




Оценка среднего времени управления при передаче команд по цепочке. Сначала определим среднее время управления, считая, что управляющий сигнал успешно проходит по кольцу управления с первого раза. Затем с учётом средних вероятностей прохождения сигналов по кольцу управления, рассчитанных в п. 2.3.2. (таблица 2.2) определим наиболее вероятное время управления и наиболее вероятное суммарное время опроса всех станций.

Для метода передачи сигналов от станции к станции.

Из определения [17] следует, что среднее время управления  определяется временем доставки команды из центра управления до станции назначения, временем её обработки приёмной стороной и временем доставки соответствующей квитанции в центр управления. Поскольку маршруты доставки команды и квитанции одинаковы, то следует ожидать, что соответствующие доставке команд и квитанций времена тоже будут совпадать.

, (2.16)

где  - среднее время доставки команды;

 - Время обработки команды в приёмнике донной станции;

Согласно идеологии предлагаемого метода (рисунок 2.10), время доставки информации из центра управления до станции с номером  определяется следующим образом:

, (2.17)

где:  - время, затрачиваемое на передачу сигнала команды, определяется выражением:

, (2.18)

где:  - скорость передачи данных, в битах в секунду;

- объём передаваемого блока данных в битах.

- время распространения сигнала в водной среде, от станции к станции определяется как

, (2.19)

где:  - расстояние между станциями;

 - скорость распространения звука в воде;

Подставив (2.19) и (2.15) в (2.17), получим выражение для расчёта времени доставки команды из центра управления до станции с номером :

. (2.20)

Далее определим среднее время доставки команды, как среднее арифметическое времён доставки команды до каждой из  станций:

, (2.21)

Подставив (2.20) в (2.21), и воспользовавшись правилом вычисления суммы первых  членов арифметической прогрессии, получим:

. (2.22)

Среднее время управления определим, подставив (2.22) в (2.16):

. (2.23)

Реализованная в аппаратуре «Марина 2» [4] скорость передачи данных: , время обработки сигнала в приёмнике донной станции . Объём передаваемого блока данных принимаем равным  - при расчётах будем ориентироваться на самый большой блок данных, который может быть передан. Согласно [3] расстояние между соседними станциями . Для упрощения расчётов будем считать скорость распространения звука в воде постоянной и равной .

Подставив в формулу (2.23) известные значения всех параметров, получим значение среднего времени управления, при использовании метода последовательной передачи команд, при условии, что сигнал управления пройдёт с первого раза:

Таким образом, при выборе метода передачи команд по цепочке от станции к станции, среднее время, затрачиваемое на доставку команды из центра управления до станции назначения, обработку команды и доставку квитанции в обратном направлении, составит  при условии, что сигнал управления пройдёт с первого раза. При таких условиях, суммарное время опроса всех станций составит .

Далее оценим среднее значение времени управления и суммарное время опроса всех станций, учитывая вероятность прохождения сигнала управления, в предположении, что если сигнал управления не проходит с первой попытки то передача сигнала повторяется, если не проходит со второй попытки - передаётся ещё раз, и так далее до тех пор, пока не пройдёт.

Тогда, среднее время управления с учётом вероятности прохождения сигнала управления по кольцу управления определится следующим образом:

, (2.24)

где:  - количество, попыток передачи сигнала управления;

 - вероятность того, что управляющий сигнал пройдёт по кольцу управления с  - ой попытки.

 определяется следующим образом:

. (2.25)

В формуле (2.25) верхний предел суммы равен бесконечности, это означает, что теоретически сигнал управления может передаваться сколько угодно раз, пока не пройдёт по кольцу управления. На практике можно ограничиться тремя попытками передачи сигнала, поскольку при тех значениях вероятности прохождения сигнала управления по кольцу управления, что были рассчитаны в п. 2.3.2 (таблица 2.2), вероятность прохождения сигнала управления по кольцу управления с четвёртого раза уменьшается до пренебрежимо малого значения.

Таким образом, формула (2.24) преобразуется к виду:

. (2.26)

Для метода передачи сигналов управления с помощью системы дополнительных ретрансляторов ниже приводится расчёту времени управления, времени опроса всех станций.

Исходя из идеологии передачи команд через систему ретрансляторов, и принимая во внимание принятую идеализацию, время управления группой донных станций, закреплённых за ретранслятором с номером :

 (2.27)

где  - время доставки групповой команды из центра управления до группы станций, закреплённых за ретранслятором с номером ;

 - время доставки групповой квитанции от группы донных станций, закреплённой за ретранслятором с номером  в центр управления;

 - время обработки сигнала команды в приёмнике ретранслятора или центра управления.

Время доставки групповой команды , определяется следующим образом:

, (2.28)

 - время, затрачиваемое на передачу групповой команды, с;

,  - время распространения сигнала в водной среде между соседними ретрансляторами и между ретранслятором и его «подопечными» станциями соответственно, с;

,  - время обработки сигнала команды в приёмнике ретранслятора и приёмнике АДС соответственно.

Время передачи групповой команды  определяется объёмом передаваемой групповой команды () и скоростью передачи данных (), реализованной в аппаратуре «Марина-2»:

. (2.29)

Время распространения сигнала между соседними ретрансляторами, , определяется по формуле:

, (2.30)

где: - расстояние между соседними ретрансляторами:

. (2.31)

С учётом (2.30) и (2.31) время  находится следующим образом:

. (2.32)

Время распространения сигнала от ретранслятора до его «подопечных» донных станций , определяется временем распространения сигнала от ретранслятора до наиболее удалённой от него станции его группы (первой или последней):

, (2.33)

где  - расстояние от ретранслятора до первой (последней) донной станции в группе его подопечных «подопечных» АДС (рисунок 2.14):

, (2.33)

где:  - расстояние от центра группы донных станций, закреплённых за ретранслятором до первой (последней) станции в группе:

. (2.34)

С учётом (2.31), (2.32) и (2.33) время распространения сигнала  определяется следующим образом:

. (2.35)

Подставив выражения (2.29), (2.30), (2.35) в формулу (2.28), получим выражение для расчёта времени доставки групповой команды из центра управления до группы АДС, закреплённых за ретранслятором с номером :

. (2.36)

Прежде чем передавать групповую квитанцию, ретранслятор должен собрать индивидуальные квитанции от всех вверенных ему станций, составить из них одну групповую, поэтому время доставки групповой квитанции будет складываться из времени сбора индивидуальных квитанций, и времени доставки групповой квитанции от ретранслятора с номером  в центр управления:

, (2.37)

где - время, затрачиваемое на передачу индивидуальной квитанции от АДС к ретранслятору, с;

- время, затрачиваемое на передачу групповой квитанции от ретранслятора к соседнему ретранслятору, с;

,  - время, затрачиваемо на обработку сигнала квитанции в приёмниках ретранслятора и донной станции соответственно, с.

Время передачи индивидуальной квитанции  от АДС к своему ретранслятору определяется объёмом передаваемой квитанции () и скоростью передачи данных (), реализованной в аппаратуре «Марина-2»:

. (2.38)

Время передачи групповой квитанции  определяется аналогичным образом, отличие состоит лишь в объёме передаваемых данных ():

. (2.39)

Подставив выражения (2.34), (2.35), (2.37), (2.339) в формулу (2.37), получим выражение для расчёта времени доставки групповой квитанции от группы АДС, закреплённых за ретранслятором с номером  до центра управления:

. (2.40)

В выражениях (2.27), (2.36) и (2.40), встречаются величины , , , , для упрощения анализа будем считать их все равными: . При расчётах будем принимать .

Подставим (2.36) и (2.40) в формулу (2.27) и выполним все возможные арифметические преобразования, получим зависимость времени управления от номера ретранслятора, за которым закреплена группа донных станций назначения:

. (2.41)

Среднее время управления определяется как среднее арифметическое времён управления группами станций, закреплённых за каждым ретранслятором:

. (2.42)

Подставим (2.41) в (2.42), применим правило вычисления суммы первых  членов арифметической прогрессии, получим следующую формулу:

. (2.43)

Для расчёта среднего времени управления, будем использовать следующие значения величин, входящих в формулу (2.43):  (количество ретрансляторов),  (количество станций, зарегистрированных за одним ретранслятором),  (глубина моря в месте проведения испытаний), так же как при расчёте вероятности прохождения сигнала управления по кольцу управления; для принятого ансамбля сигналов, объёмы передаваемых блоков данных составляют , , размер групповой квитанции определяется в соответствии с её структурой: (п. 2.3.1): ;  [4]; ; ; . Подставив вышеперечисленные значения в формулу (2.43), получим значение среднего времени управления при условии, что сигнал управления проходит по кольцу управления с первого раза: . Тогда время опроса всех станций составит 40 минут.

.3.6 Оценим время, которое требуется для опроса всех станций с помощью АНПА. Согласно определению [18], время управления - это время, за которое команда управления безошибочно доставляется из центра управления до станции назначения, выполняется, и центром управления от данной станции получается квитанция (или запрашиваемый информационный пакет), свидетельствующая об исполнении команды. Однако, в случае использования АНПА, квитанция об исполнении команды может быть доставлена в центр управления только тогда, когда АНПА пройдёт вдоль профиля и опросит все станции. Таким образом, при использовании АНПА время управления совпадает со временем опроса всех станций. После того, как АНПА пройдёт вдоль профиля и опросит все станции, возможны два варианта передачи групповой квитанции в центр управления: первый - АНПА возвращается назад к месту, откуда осуществлялся его пуск, оттуда и осуществляется передача квитанции в центр управления; второй - аппарат всплывает на поверхность и по радиоканалу передаёт в центр управления групповую квитанцию о состоянии всех АДС. При расчёте времени опроса всех станций, будем ориентироваться на второй вариант передачи групповой квитанции в центр управления, пренебрегая временем, затрачиваемым на передачу радиосигнала, поскольку данное время мало по сравнению со временем движения АНПА вдоль профиля. Тогда, время опроса всех станций, будет складываться из времени движения АНПА вдоль профиля, и времени затрачиваемого на всплытие АНПА на поверхность:

 (2.45)

где:  - время, за которое АНПА пройдёт вдоль профиля, то есть доплывёт от первой станции до последней (с номером );

 - время, затрачиваемое на всплытие аппарата.

Время, за которое АНПА пройдёт вдоль профиля от первой до последней станции , которое, естественно, зависит от скорости движения АНПА. Чем быстрее движется подводный аппарат, тем быстрее происходить опрос АДС, однако скорость ограничивается техническими характеристиками АНПА [17]. С другой стороны, АНПА должен двигаться с такой скоростью, чтобы без остановок опрашивать донные станции, чтобы, проходя над АДС, аппарат успел передать ей команду и получить от неё квитанцию об исполнении команды (рисунок 2.16).

Поскольку, рассчитанная в п. 2.3.1, вероятность прохождения сигнала управления не равна единице, то нельзя исключать вероятность, того, что сигнал управления, переданный от АНПА к АДС, не пройдёт по кольцу управления с первого раза, поэтому придётся передавать его ещё раз. Будем считать, что максимальное число попыток передачи сигнала управления от АНПА к АДС равняется трём. Данное предположение необходимо учесть при формировании требований к ограничению скорости движения АНПА.


Глядя на рисунок 2.16, и учитывая возможность троекратной передачи сигнала управления, можно записать условие ограничения скорости движения АНПА:

, (2.45)

что означает, что расстояние, которое преодолевает АНПА за утроенное время, затрачиваемое на передачу, обработку команды приёмником, и на передачу квитанции в обратном направлении, не должно превышать диаметра основания конуса диаграммы направленности антенны .

Расстояние  можно определить, решая геометрическую задачу (рисунок 2.16):

. (2.46)

Если учесть, что АНПА начинает передавать команду АДС, как только попадёт в его диаграмму направленности (рисунок 2.16), то время распространения сигнала определяется выражением:

 (2.47)

Подставим выражения (2.46), (2.47) в (2.45), получим ограничение скорости движения АНПА:

. (2.48)

На рисунке 2.17 приведены графики зависимости максимально допустимой скорости движения АНПА от высоты аппарата над донными станциями при различных углах диаграммы направленности антенны.

Реальные АНПА [18] имеют скорость движения около 2-х ÷ 3-х узлов, что в единицах измерения системы СИ составляет от 1,028 до 1,542 метров в секунду. Согласно рисунку 2.17, если АНПА будет двигаться со скоростью 2 узла на высоте 10 метров над донными станциями, даже если угол диаграммы направленности антенны донной станции составляет 60 градусов, то его скорость не превысит максимально допустимой. При последующем расчёте времени опроса всех станций, примем скорость АНПА равной 1,028 метрам в секунду.

Время движения АНПА вдоль профиля определяется выражением:

, (2.49)

где:  - скорость движения АНПА.

При расчёте времени всплытия АНПА на поверхность, будем предполагать, что аппарат всплывает вертикально и с той же скоростью, что и движется вдоль профиля:

, (2.50)

где:  - глубина моря, в месте где расположена последняя АДС.

Подставим выражения (2.49) и (2.50) в формулу (2.45):

 (2.51)

При расчётах будем принимать: , ,

Полученные результаты оценки вероятности прохождения сигнала управления по кольцу управления, и времени опроса всех станций оформим в виде таблицы (таблица 2.3).

Таблица 2.3 - Сравнение предложенных методов управления работой АДС

Показатель Метод

Средняя  вероятность  прохождения  сигнала по  кольцу управления

Время опроса  всех станций

Передача сигналов по цепочке станций


Передача сигналов через систему ретрансляторов


Использование АНПА



На основании анализа вышеприведённой таблицы можно сказать, что самым надёжным методом является метод управления работой АДС с помощью автономного необитаемого подводного аппарата, а самым быстрым - с помощью системы дополнительных ретрансляторов. При реализации системы сделаем выбор в пользу надёжности. Выбираем метод телеуправления работой АДС с помощью АНПА. Важным фактором, обеспечивающим эффективность применения данного метода, является возможность реализации функции (наведения) приведения АНПА к АДС для обмена с ними управляющей информацией.

2.4 Приведение АНПА к АДС

В процессе взаимодействия и обмена сигналами управления между АНПА и АДС, необходимо обеспечить прохождение АНПА над донной станцией на заданной глубине.

Донные станции оборудованы аппаратурой ГАКС «Марина 2», которая предусматривает определение наклонной дальности. Поэтому целесообразно использовать сигналы управления аппаратуры «Марина 2» в качестве навигационных, по которым будет осуществляться приведение аппарата к АДС, то есть должно осуществляться определение наклонной дальности от АНПА до АДС и направление на неё.

Определение наклонной дальности  между аппаратом и АДС осуществляется расчётным методом на основе измерения времени распространения  акустического сигнала  между АНПА и АДС.

, (2.52)

где  - значение скорости звука вдоль линии, соединяющей АНПА и АДС. Наиболее часто, в качестве навигационных сигналов измерения дальности используются простые импульсные сигналы. Но применение простых импульсных сигналов в рассматриваемом случае не представляется возможным, посколько не удаётся разделить навигационные сигналы от разных АДС. В аппаратуре ГАКС «Марина 2», которыми оснащены АДС, имеется возможность измерения дистанции на основе использования сигналов управления в качестве навигационных сигналов.

В аппаратуре «Марина 2» время распространения акустического сигнала между АНПА и АДС определяется как интервал между моментом завершения передачи команды управления и моментом приёма квитанции об исполнении от донной станции:

, (2.53)

где:  - момент времени окончания приёма в АНПА квитанции, переданной из АДС в ответ на команду управления;

 - момент времени окончания передачи из АНПА сигнала команды управления;

 - время обработки команды управления в приёмнике донной станции;

 - время обработки квитанции в приёмнике АНПА.

 - интервал времени между приёмом на АДС команды управления и передачи на аппарат сигнала квитанции.

Ожидаемая погрешность определения дистанции в указанной аппаратуре оценивается величиной порядка 0,5 м.

Определение направления аппаратом на АДС может основываться на определении распределения фаз, на элементах сложной гидроакустической антенны, специально устанавливаемой на АНПА.

На АНПА должно быть организовано два независимых, ортогональных канала измерения направления на АДС, которые должны определять направление по курсу (влево, вправо) и по азимуту (вперёд, назад).

Наибольшее распространение в гидроакустике для определения направления на источник сигнала, получили измерители со сложными гидроакустическими антенными системами типа «креста Миллса» [19]. Структура такой антенной системы поясняется рисунком 2.18.

Структура антенной системы «крест Миллса» [19]

Особенностью антенны «крест Миллса», является то, что её составляют ненаправленные гидрофоны, которые составляют две ортогональные группы антенн: 1-0-2, 3-0-4. При этом, гидрофон с номером 0 считается опорным, рядом с которым в каждой группе один гидрофон расположен на расстоянии  (в рассматриваемом случае, гидрофоны 1 и 4), а другой - на расстоянии нескольких  (гидрофоны 2 и 3).

Определение направления на АДС осуществляется посредством оценки распределения фаз принимаемого сигнала по элементам антенны.

Рассмотрим пример определения направления прихода акустического сигнала для горизонтальной тройки гидрофонов (для вертикальной тройки гидрофонов будет аналогичная ситуация) (Рисунок 2.19). В зависимости от угла между лучами сигнала и линией, вдоль которой расположены гидрофоны, меняется разность хода сигналов, приходящих на гидрофоны 1 и 2 относительно, приходящего на гидрофон 0.

Пояснение к определению направления АНПА на АДС

где  - разность хода сигналов приходящих на гидрофон 0 и гидрофон 1.  - разность хода лучей, приходящих на гидрофон 0 и гидрофон 2.

 - расстояние между гидрофонами 0 и 1.

 - расстояние между гидрофонами 0 и 2.

 - угол, направления АНПА на АДС.

Рассмотрим подробнее алгоритм определения направления АНПА на АДС. Антенная решётка, «крест Миллса», располагается снизу АНПА. Сначала АНПА посылает донной станции команду управления (например «тест связи») с указанием номера донной станции. АДС, с номером, указанным в команде, отвечает на неё квитанцией.

Приёмное устройство модуля ГАКС, установленное на АНПА, осуществляется приём сигнала квитанции. С момента приёма кодового блока сигнала квитанции, неискажённого помехами осуществляется измерение времени распространения сигнала между АДС и АНПА, с этого же момента начинается определение направления прихода сигнала от донной станции.

Определение направления основано на измерении разности фаз сигналов, принимаемых разными гидрофонами.

Структурная схема пеленгатора представлена на рисунке 2.20.

Структурная схема пеленгатора

На схеме буквами  обозначены гидрофоны, предназначенные для приёма сигналов с АДС. Гидрофон  используется в качестве опорного, гидрофоны  - в качестве вспомогательных;  - сигнал, приходящий с АДС на гидрофон ;  - сигнал, приходящий с АДС на гидрофон ;  - сигнал, приходящий с АДС на гидрофон .

Условно пеленгатор для каждой плоскости можно разделить на два канала обработки - канал грубого измерения фазы и канал точного измерения фазы [20].

Канал грубого измерения фазы даёт однозначный отсчёт, но не обеспечивает точность пеленгации из-за малой базы (для данного канала выбираем , где  - длина волны сигнала ). Канал точного измерения фазы обеспечивает более высокую точность измерения фазы, но даёт неоднозначный отсчёт (для данного канала выбираем , где  - длина волны сигнала ).

Совместная обработка выходного сигнала каналов грубого и точного измерения фазы позволяет устранить неоднозначность этого отсчёта и обеспечить требуемую точность измерения.

Оба канала работают по одинаковому принципу. Сигнал , принятый гидрофоном , является опорным:

, (2.53)

где: где  - амплитуда,  - циклическая частота сигнала.

Сигнал, принимаемый гидрофоном , имеет разность хода с сигналом  равную , и описывается функцией:

 (2.54)

где  - сдвиг фазы сигнала, приходящего на гидрофон  относительно фазы сигнала приходящего на гидрофон ; разность хода лучей  можно определить, решая геометрическую задачу (рисунок 2.20):

. (2.55),

Подставим (2.55) в (2.54), получим:

. (2.56)

Сигнал, принимаемый гидрофоном , имеет разность хода с сигналом  равную , и описывается функцией:

 (2.57)

где  - сдвиг фазы сигнала, приходящего на гидрофон  относительно фазы сигнала приходящего на гидрофон ; разность хода лучей  можно определить, решая геометрическую задачу (рисунок 2.20):

. (2.58),

Подставим (2.58) в (2.57), получим:

. (2.59)

Наличие разности хода приводит к тому, что сигналы, приходящие на гидрофоны, имеют разные начальные фазы.

Для определения начальных фаз сигналов, принимаемых гидрофонами , , предварительно находим преобразование Гильберта от сигнала , поступающего на гидрофон , ; затем находим проекции сигналов поступающих на гидрофоны  и  на сигналы  и , что в последствии позволяет определить направление прихода сигналов с АДС.

С помощью преобразователя Гильберта (Пр. Г. на рисунке 2.20) вычисляется сигнал , сдвинутый по фазе на угол  относительно опорного сигнала . Преобразование Гильберта осуществляется по известной формуле [2.4.3]:

 (2.60)

Поскольку , то, вычисленный для него по формуле (2.60) квадратурный сигнал является табличным значением [21]:

 (2.61)

В каналах измерения фазы, присутствуют два коррелятора, для вычисления двух пар функций корреляции сигнала с опорного гидрофона  и квадратурного ему сигнала  с сигналами с гидрофонов, не являющихся опорными ( для канала грубого измерения фазы и  для канала точного измерении фазы). Сигналы с выходов корреляторов поступают на вход схем вычисления арктангенса отношения функций корреляции. На выходах схем вычисления арктангенса получаются разности фаз  (для канала грубого измерения фазы),  (для канала точного измерения фазы) сигналов принимаемых опорным и вспомогательными гидрофонами.

Корреляторы и схемы вычисления арктангенса построены на цифровых элементах, и дают результаты измерения в цифровом формате [20].

Выходной сигнал пеленгатора складывается из результатов обоих измерителей фазы таким образом, что старшие разряды выходного сигнала образуются грубым измерителем фазы, а младшие разряды - точным измерителем фазы. Для этой цели старшие разряды грубого измерителя и младшие разряды точного измерителя поступают на схему сложения ( на рисунке 2.20), в которой образуется многоразрядное число, являющееся результатом измерения фазы.

Для упрощения описания введём обозначения синфазных и квадратурных составляющих сигналов:  - для сигналов  и ;  - для сигналов  и ;  - для сигналов  и ;  - для сигналов  и .

Функции корреляции, будут вычисляться следующим образом [20]:

, (2.62)

, (2.63)

, (2.64)

, (2.65)

где  - интервал времени, в течение которого производится измерение функции корреляции.

Теперь, зная функции взаимной корреляции сигналов, принимаемых вспомогательными гидрофонами   и   с сигналом принимаемым опорным гидрофоном   и квадратурным ему сигналом  и опираясь на данные рисунка 2.20, можно вычислить фазы сигналов на выходе канала грубого определения фазы () и канала точного определения фазы (), в зависимости от угла направления АНПА на АДС ():

, (2.66)

. (2.67)

С помощью системы Mathcad, зная формулы: (2.53), (2.56), (2.59), (2.61) - (2.67), построим графики сигналов на выходах точного и грубого измерителей фазы. В источнике [20] данные графики называются пеленгаторными характеристиками.

На рисунке 2.21 представлены пеленгаторные характеристики сигнала, принятого гидрофонами АНПА от автономной донной станции, при измерении фазы с помощью канала точного измерения фазы (а) и с помощью канала грубого измерения фазы (б).

а)

б)

Пеленгаторная характеристика сигнала, принятого гидрофонами АНПА от автономной донной станции

2.5 Передача собранной информации на поверхность

Данные геофизических исследований, полученные с помощью АДС должны с определённой периодичностью доставляться на поверхность.

Необходимо определиться со способом доставки собранных данных на поверхность. При выборе, необходимо ориентироваться на объёмы передаваемой информации, способ её хранения на АДС (станции оснащены картой памяти для записи данных, объёмом  [3], и вся собранная во время испытаний информация записывается на эти карты памяти) и внешние условия среды, в которых предстоит осуществлять съём данных геофизических исследований с автономных донных станций (АДС находятся подо льдом, глубина моря, в районе, где стоят донные станции составляет от сотен метров до нескольких километров, толщина льда измеряется метрами, достигая в отдельных случаях до 50 м [9]).

Традиционно в технологии «Тотальной донной сейсморазведки» эта задача доставки информации решается подъёмом станций на поверхность моря, посредством передачи им управляющей команды на сброс балласта любым из доступных способов. После чего станции подбираются с проплывающего вдоль профиля судна обеспечения. На борту судна находящиеся внутри станций карты памяти, извлекаются, хранящаяся на них информация соответствующим образом поступает на обработку. Одновременно с этим, осуществляется зарядка аккумуляторных батарей АДС.

Такой способ сбора данных геофизических исследований неприемлем в арктических условиях, на акваториях, покрытых льдом.

Рассмотрим вариант передачи данных сейсморазведки на поверхность через гидроакустический канал связи.

АДС оснащены аппаратурой гидроакустического канала связи «Марина 2», в которой реализована информационная скорость передачи данных  [4]. Предположим, что на поверхности находится приёмник, тоже оснащённый аппаратурой ГАКС «Марина 2», тогда время считывания данных сейсморазведки с АДС по гидроакустике будет определяться следующим образом:

. (2.68)

Подставив в формулу (2.68) известные нам величины, получим:

.

Таким образом, чтобы передать сейсмические данные с одной АДС на поверхность через гидроакустический канал связи потребуется  года. Очевидно, что такой подход к передаче данных, собранных донными станциями в ходе проведения сейсморазведки, является неприемлемым.

Поэтому требуется другой способ съёма информации с автономных донных станций, который обеспечивает скорость передачи информации на несколько порядков выше, чем при передаче по гидроакустическому каналу связи.

Высокие скорости передачи информации обеспечивает применение оптических кабелей связи. На сегодняшний день скорость передачи данных по волоконно-оптическому кабелю может достигать до 10 ГБ/с [2.5.4]. При использовании подобного кабеля, вся информация с одной АДС, может быть считана за 0,8 с; со всех станций информация будет считана за 3 минуты.

Применение волоконно-оптических кабелей для передачи информации от АДС является весьма затратным затратный и может быть реализовано лишь, в случаях, когда исследования проводятся вблизи от берега, на расстояниях первых десятков км. Организация передачи информации на поверхность льда неприемлема, так как из-за дрейфа льда кабель будет обрываться. В этой связи представляется интересным организация данных измерений по каналу оптической связи открытого пространства.

Известен атмосферный оптический канал, на базе оборудования «Лантастика» [22]. С помощью такого оборудования можно передавать данные на расстояние со скоростью до 1 Гбит/c на расстояние до двух километров (через воздух).

Авторы работы [23], взяв за основу оборудование «Лантастика», приспособив его к работе под водой, добились скорости передачи  на расстояние до 50 метров.

Таким образом, съём информации с одной донной станции, согласно формуле (2.69) будет осуществляться за 21 минуту.

Использовать подобное оборудование для передачи информации из АДС, находящихся на дне, на поверхность, на лёд возможно только на глубинах до 200 метров, однако при этом следует решать сложную техническую задачу взаимной юстировки оптического передатчика и приёмника, один из которых находится на дрейфующем льду.

Для реализации такого способа съёма сейсмических данных с АДС, можно оснастить АНПА, приёмо-передающим оборудованием, подобным оборудованию «Лантастики», и запустить его вдоль профиля с тем, чтобы он поочерёдно подходил к каждой АДС и считывал с неё сейсмическую информацию, тогда необходимо так же оснастить АДС передатчиком оптических сигналов.

При этом, так-же, необходимо обеспечить приведение АНПА к каждой АДС, (приведение можно осуществлять согласно алгоритму, описанному в п. 2.4), удержание аппарата над АДС в течение времени считывания данных геофизических исследований, причём удерживать аппарат нужно таким образом, чтобы оптический приёмник АНПА и оптический передатчик АДС были ориентированы друг на друга. Чтобы упростить процедуру удержания и юстировки аппарата целесообразно, чтобы аппарат подходил, к каждой АДС и механически стыковался с ней. Для этого требуется оснастить АДС механизмом стыковки и удержания аппарата.

Если предположить, что аппарат будет двигаться со скоростью равной одному морскому узлу (0.544 м/c), и станции расположены через 50 метров, то для опроса всех станций (с учётом того, что для съёма информации с каждой станции требуется 21 минута) ему потребуется 2,8 часа (без учёта затрат времени на стыковку и расстыковку АНПА с АДС).

3. Рекомендации по выбору и оснащению АНПА, обеспечивающему реализацию технологии тотальной донной сейсморазведки подо льдом

Выше было показано, что для решения задачи управления и съёма информации с АДС, необходимо осуществлять приведение АНПА к АДС (для чего с аппарата осуществляется направления и наклонной дальности до АДС, с которыми АНПА осуществляет информационный обмен). На аппарате должна устанавливаться антенная система «крест Миллса», состоящая из ненаправленных антенн, чувствительность которых в режиме приёма и отдача в режиме передачи, существенно ниже соответствующих характеристик гидроакустических антенн: «Марина 2». Аппарат может осуществлять обмен на малых расстояниях; поэтому он должен быть оборудован собственной навигационной системой, под управлением которой, он может выходить на АДС, установленные вдоль профиля. На АНПА целесообразно сделать гидрофон  приёмо-передающим, чтобы с него осуществлялась передача команд управления; и с него осуществляется определение наклонное дальность и определение местоположения станции.

Как было описано в п. 2.4.3, расстояние между гидрофонами  и  выбирается равным , где  - длина волны сигнала .

Для применяемой аппаратуры «Марина 2» рабочая частота , поэтому . Расстояние между гидрофонами  и  выбираем из услвия: .

Исходя из этих требований антенная система «крест Миллса» должна иметь размеры 0,25  0,25 .

Традиционное расположение элементов «креста Миллса» на АНПА, показано на рисунке 3.1.

Рисунок 3.1 - Традиционное расположение элементов антенной системы «крест Миллса» на АНПА

Для уменьшения линейных размеров антенной системы, применяемой для определения направления на АДС, целесообразно изменить порядок размещения гидрофонов в антенной системе, как это показано на рисунке 3.2.

Рисунок 3.2 - Изменённый порядок расположения элементов антенной системы навигационной системы АНПА

Изменение порядка расположения элементов антенной системы АНПА не измеряет принципа определения направления на источник гидроакустического сигнала, а приводит лишь к незначительному изменению итогового выражения для определения угла .

Наличие на автономном необитаемом подводном аппарате антенной системы с разнесением в пространстве её элементам позволяет в принципе повысить помехозащищённость приёма телеметрической информации (слова состояния АДС) при реализации режима телеуправления с помощью АНПА.

Для реализации схемы разнесённого приёма на аппарате необходимо разместить дополнительно два приёмных устройства аппаратуры «Марина 2», подключенных к гидрофонам  и , выходные сигналы которых, вместе с выходными сигналами приёмника, подключенного к гидрофону , можно использовать организации мажоритарного декодирования. Для повышения помехозащищённости информационного обмена сигнала между АНПА и АДС [24]. Целесообразно применять данный алгоритм при приёме аппаратом слова состояния от АДС, поскольку оно несёт в себе необходимую информацию для корректного проведения сейсморазведки (см. п. 2.3.2).

При отсутствии корреляции помех по элементам антенной системы (гидрофоны ,), которое достигается увеличением пространственного разнесения между гидрофонами, итоговая средняя вероятность  ошибки снижается. Её величину можно определить следующим образом [24]:

, (3.1)

где  - целое число ();

 - количество приёмников в АНПА, используемых для приёма информации (для нашего случая  - гидрофоны );

 - величина средней вероятности ошибки приёма дискретной информации одним приёмником.

Следует ожидать, что при применении мажоритарного декодирования, будет осуществляться выигрыш по вероятности ошибки, по сравнению с приёмом одним приёмником. Поэтому следует стараться размещать гидрофоны  в составе антенной системы на максимальном расстоянии друг от друга.

Возможный ожидаемый эффект от применения мажоритарного декодирования поясняется рисунком 3.3.

Рисунок 3.3 - Зависимость значения итоговой вероятности ошибки  от вероятности ошибки в канале связи

Как было предложено в п. 2.5.1, съём информации с донных станций должен осуществляться по оптическому каналу связи. Поэтому важно обеспечить точную «посадку» АНПА на донную станцию, таким образом, чтобы обеспечить соосность передатчика оптического сигнала на АДС с соответствующими приёмником оптического сигнала на АНПА. Представляется, что наиболее просто задачу такой ориентации можно решить с применением механической системы, например, необходимо установить на АДС «штырь-ловитель», а на АНПА соответствующую «воронку», которые в последствии, может использоваться также для эвакуации АДС.

Нужно сделать систему строгой ориентации на штырь, который возможно потребуется установить на АДС. Для этого возможно потребуется система центровки.

Наличие механической системы для посадки АНПА на корпус АДС в принципе позволяет для повышения срока автономности АДС, можно подзаряжать их аккумуляторы от источников питания АНПА, во время съёма с донных станций, сейсмических данных. Такая технология подзарядки разработана в институте проблем морских технологий ДВО РАН [25].

Важно оснастить АНПА соответствующим накопителем цифровой информации, для организации доставки данных измерений на поверхность.

Исходя из того, что каждая АДС имеет объём памяти 8 Гб, можно определить объём памяти носителя, которым оснащается донная АНПА. Поскольку, вдоль профиля расставляется до 220 автономных станций, то объём памяти носителя для записи данных сейсморазведки со всех станций, должен составлять не менее .

Изготовить подобный накопитель, на твердотельных элементах, приемлемого объёма и потребления при современном развитии технологической базы не представляется возможным. Поэтому необходимо устанавливать на АНПА накопитель на жёстких дисках, которые критичны к вибрации и температуре окружающей среды. Поэтому, используемый накопитель на жёстких дисках необходимо размещать в герметичном корпусе АНПА на специальной демпфирующей подвеске в термостате, который перед началом работы накопителя должен обеспечивать его подогрев, а после начала работ, обеспечить отвод выделяющегося тепла [25].

Поскольку стоит задача, эвакуации АДС после завершения сейсмических испытаний, то необходимо, чтобы АДС обладала бы нулевой плавучестью.

Эквивалентная плавучесть автономной донной станции без якоря-балласта составляет 7,5 кг [3] (исходя из размеров станции, и её веса в воздухе). Свободный объём внутри донной станции позволяет установить ещё один аккумулятор с номинальным напряжением 12 В и ёмкостью , для продления срока автономной работы донной станции, который может быть увеличен в 2 раза, до 60 суток. Вес аккумулятора равен 2,5 кг. Для обеспечения нулевой плавучести станции, оставшийся внутри свободный объём, должен заполняться инертным наполнителем, например кварцевым песком, общей массой 5 кг.

Заключение

В ходе выполнения данной работы была показана возможность реализации технологии «Тотальной донной сейсморазведки», применяемой для поиска углеводородного сырья на шельфе, на открытой воде, так же и на акваториях находящихся подо льдом. Основу данной технологии составляют малогабаритные автономные донные сейсмогидроакустические станции (АДС), массово выпускаемые в стране.

Было показано, что решение задачи определения местоположения АДС на дне и задачи телеуправления работой донных станций может быть осуществлено с применением штатной аппаратуры гидроакустической связи, управления и навигации «Марина 2», разработанной в НТЦ СИС, СибГУТИ. Задача съёма накопленной в АДС за время проведения испытаний геофизической информации решается только с применением оборудования оптического канала связи. Была доказана необходимость введения в состав подобной сети автономного необитаемого подводного аппарата (АНПА), с помощью которого целесообразно осуществлять по гидроакустическому каналу связи телеуправление работой АДС, устанавливаемых на профиле, а съём необходимой сейсмической информации следует осуществлять по оптическому каналу связи информации, хранящейся в АДС.

Рассмотрен вопрос комплектования АНПА комплексом гидроакустической аппаратуры, совместимой с аппаратурой «Марина 2», обеспечивающей приведение аппарата к АДС и стыковку с ней.

Показано, что определение местоположения АДС может осуществляться с поверхности путём спуска под лёд приёмо-передающих антенн модулей аппаратуры гидроакустической связи, управления и навигации «Марина 2».

В ходе выполнения работы были получены пригодные для практического применения правила и соотношения:

по выбору места для установки на льду базовых опорных точек, из которых может осуществляться определение местоположения АДС на дне;

для определения выражения, позволяющего оценить количество АДС, «накрываемых» диаграммой направленности приёмо-передающей антенны аппаратуры гидроакустической связи, управления и навигации «Марина 2», размещенной на льду в базовой опорной точке;

для определения выражения, позволяющего определить математическое ожидание количества АДС, «накрываемых» диаграммой направленности антенны аппаратуры гидроакустической связи, из базовой опорной точки при её случайном расположении вблизи исследуемого профиля;

для определения выражения, позволяющего оценить необходимое количества базовых опорных точек на поверхности льда, из которых должно определяться местоположение всех АДС на дне;

для оценки затрат времени на телеуправление работой АДС с применением автономного необитаемого подводного аппарата и затрат времени на считывание сейсмической информации с АДС.

Было показано, что единственным, пригодным способом доставки информации сейсмической информации, хранящейся в АДС, на поверхность, является способ, приведения и стыковки АНПА с донной станцией, считывание из её памяти информации по оптическому каналу связи в память АНПА, и последующую механическую доставку накопителя с переписанной информацией аппаратом на поверхность.

Были сформулированы требования к оборудованию автономного необитаемого подводного аппарата, используемого при реализации технологии «Тотальной донной сейсморазведки» подо льдом.

По результатам диссертации была опубликована статья в сборнике докладов конференции «Технические проблемы освоения мирового океана», г. Владивосток [Приложение A [1]].

Список использованных источников

1. http://www.rg.ru/2008/10/10/arktika.html «Российская газета» Федеральный выпуск №4770.

. Создание Научно-Технической и образовательной базы разработок систем мобильной робототехники для проектов освоения континентального шельфа Российской Федерации. Арсентьев В.Г., Бурдун И.Е., Криволапов Г.И., Ростопчин В.В. Всероссийская научно-техническая конференция. Научное и техническое обеспечение исследований и освоения шельфа Северного Ледовитого океана. СибГУТИ, Новосибирск 2010. 3. www.seismoshelf.com Сейсмо-Шельф, тотальная донная сейсморазведка, морская сейсморазведка, мониторинг морских месторождений, Технология тотальной донной сейсморазведки. 18.03.2011.

. Технические характеристики аппаратуры гидроакустического канала связи «Марина 2».

. http://eage.ru/ru/archive/sub_detail.php? id=20&id2=112 Материалы с 71-ой конференции EAGE в Амстердаме.

6. http://www.bellona.ru/articles_ru/articles_2009/1250769491.72

Некоммерческая общественная организация Беллона 02. 04. 2012

. http://www.seismoshelf.com/ice-conditions.html, тотальная донная сейсморазведка, работы в ледовых условиях 26.03.2011.

. http://istoki-tehniki.ru/burenie/130 Установка бурового оборудования на льду 19.04.2012

9. http://www.tgeo.ru/index-2_1_3.html Самоходная Буровая установка ТСБУ-200М «Берёзовец»

. http://www.imtp.febras.ru/ - ИПМТ ДВО РАН

. http://kreakratia.ru/1144/ Жизнь в океане, Скорость движения льдов 26.03.2012.

. Создание Научно-Технической и образовательной базы разработок систем мобильной робототехники для проектов освоения континентального шельфа Российской Федерации. Арсентьев В.Г., Бурдун И.Е., Криволапов Г.И., Ростопчин В.В. Всероссийская научно-техническая конференция. Научное и техническое обеспечение исследований и освоения шельфа Северного Ледовитого океана. СибГУТИ, Новосибирск 2010.

. http://www.navy.su/navysub1917/krab/index.htm Военно-Морской Флот России. Подводный минный заградитель Краб. 18.03.2012

14. В.Н. Матвиенко, Ю.Ф. Тарасюк. Дальность действия гидроакустических средств Л. Судостроение, 1981.

15. Гидроакустические волноводные антенны для подводных систем связи и управления. Мальцев Ю.В., Прокопчик С.Е. Всероссийская научно-техническая конференция. Научное и техническое обеспечение исследований и освоения шельфа Северного Ледовитого океана. СибГУТИ, Новосибирск 2010.

. http://www.vokrugsveta.ru/ Северный Ледовитый океан

. Варакин Л.Е., Системы связи с шумоподобными сигналами. - М.: Радио и связь, 1985. - 384 с., ил.

18. http://www.febras.ru/~imtp/anpa/anpa.html Автономные необитаемые подводные аппараты, ИПМТ ДВО РАН 21.04.2012

. А.П. Евтютов, А.Е. Колесников, Е.А. Корепин и др. Справочник по гидроакустике. Л: Судостроение.

. Всесоюзный Научно-Технический информационный центр. Копия отчёта о НИР. Москва, 1983 г.

. И.И. Резван. Конспект лекций по курсу «Теория электрической связи», СибГУТИ, Новосибирск, 2008 г.

. http://www.optica.ru/ Wireless Optic Оптические Телесистемы

. Экспериментальные исследования по организации оптической связи под водой. Берестяк А.С., Грачёв А.Е., Рыжов В.А., Всероссийская научно-техническая конференция. Научное и техническое обеспечение исследований и освоения шельфа Северного Ледовитого океана. СибГУТИ, Новосибирск 2010

. Г.И. Криволапов, Г.А. Чернецкий о повышении достоверности передачи информации в цифровых гидроакустических каналах связи низкого качества. Материалы межд. научно-техн. Конф. «Технические проблемы освоения Мирового океана» 14-17 сентября 2005 г., Владивосток, ИПМТ ДВО РАН. - С. 229-232.

. http://www.nix.ru/price/price_list.html? section=hdd_all Интернет магазин жёстких дисков.

. http://www.imtp.febras.ru/ - институт проблем морских технологий ДВО РАН.

Похожие работы на - Разработка системы передачи цифровой информации в арктических сетях подводного мониторинга



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
