Реферат

Особенности организации строительного процесса газовых и нефтяных месторождений

В зависимости от того, в чьем ведении находятся объекты НПСиО, и определяется конкретный состав их участников.

В случае, когда НПСиО находится в ведении АО (ПО), НК, состав участников подразделяется на три основные группы:

. Непосредственные участники процесса, осуществляющие создание ОФ (основных фондов - финансирование, строительство и монтаж, пуск и наладку технического оборудования, пуск в эксплуатацию объекта) в следующем составе:

а) заказчик-застройщик (инвестор) - АО, ПО, НК, нефтедобывающие фирмы;

б) генподрядчик, субподрядчики;

в) проектные организации;

г) пусконаладочные организации;

д) эксплуатирующие организации;

е) финансовые органы (Банки).

. Организации и органы местного самоуправления, разрешающие проектирование и строительство объектов, от которых зависит размещение объектов в пределах конкретного района (выбор трасс и площадок, отвод земель во временное и постоянное пользование) на стадии подготовки и окончания НПСиО.

. Контролирующие и инспектирующие органы РФ (РГТИ, СЭС, Пожнадзор, Госкомприроды, Госархконтроль и предприятия, по территории которых проходят коммуникации) на стадии подготовки процесса НПСиО строительства и ввода объектов в эксплуатацию.

В условиях рынка все эти участники процесса сохранены, изменены регламенты, взаимоотношения и некоторые функциональные задачи.

Заказчик - застройщик - основной инвестор, имеющий средства для проектирования и обустройства нефтяных и газовых месторождений.

Проектная организация - по ТЭО заказчика составляет проектно-сметную документацию, выдает ее заказчику (нефтедобывающим предприятиям) и ведет авторский надзор за ходом строительства объектов.

Генподрядчик - основная строительная организация при обустройстве нефтяных и газовых месторождений и его взаимоотношений с заказчиком на конкурсной основе и заключает субподрядные договора на спецработы.

После завершения строительства: генподрядчик сдает в эксплуатацию объект заказчику и передает основные фонды на баланс эксплуатирующей организации (заказчику).

Финансовые органы - обеспечивают финансирование строительства после утверждения ПСД - заказчиками и включение объектов в план нового капитального строительства.

Инспектирующие органы - РГТИ, Потребнадзор, Госкомприрода и Архконтроль - проводят регулярный контроль за ходом строительства и вводом в эксплуатацию объектов в соответствии со СНИПом, госстандартами и нормами промышленной и экономической безопасности.

Нефтепромысловые объекты включают в себя большие площади земельных участков, поэтому при проектировании и строительстве требуются более значительные инженерно-изыскательские и геодезические работы.

При обустройстве нефтяных месторождений также как и при строительстве промышленных зданий возникает необходимость строительства производственно-бытовых зданий. И тут есть свои особенности. Так, на нефтяном промысле, где большинство технологических процессов включает работы на открытом воздухе с загрязнением спецодежды, связанные с воздействием влаги, вызывающей намокание спецодежды, поэтому согласно СНиП 2.09.02-85 "Административные и бытовые здания" относятся к группе производственных процессов 2В, 2Г.

Более пристального внимания при строительстве нефтепромысловых объектов требуют вопросы пожарной безопасности зданий и сооружений, большинство из которых относятся к взрывопожароопасным категориям А и Б.

При строительстве зданий и категорий пожарной опасности А и Б следует предусматривать наружные легкосбрасываемые ограждающие конструкции.

В качестве легкосбрасываемых конструкций следует, как правило, использовать остекление окон и фонарей. При недостаточной площади остекления допускается в качестве легкосбрасываемых конструкций использовать конструкции покрытий из стальных, алюминиевых и асбестоцементных листов и эффективного утеплителя. Площадь легкосбрасываемых конструкций следует определять расчетом.

В связи с изложенным можно сделать выводы, что основными особенностями и отличием обустройства нефтяных и газовых месторождений от промышленного строительства являются:

привязка объектов нефтедобычи к сырьевым ресурсам (месторождениям);

создание городов-спутников в необжитых районах;

сложная схема транспортировки нефти;

высокие энергозатраты по месторождениям;

наличие естественных источников водоснабжения.

Таким образом, основными отличительными особенностями обустройства нефтегазовых месторождений от промышленного строительства является:

. объемы строительства;

. разбросанность объектов обустройства;

. привязка к населенным пунктам;

. привязка к разведанным природным ресурсам;

. продолжительность строительства

ТЭО - технико-экономическое обоснование необходимости разработки и обустройства новых нефтегазовых месторождений.

ПСД - проектно-сметная документация при разработке проектов для строительства объектов на месторождениях.

Капитальные вложения (КВ) - это сумма затрат, выделенных на новое строительство.

ДНС (УПС) - дожимные насосные станции для промысловой перекачки нефти.

УПГ - установки парогенераторные для выработки и закачки пара в пласт.

УПН - установки подготовки нефти, комплекс сооружений в месте сдачи нефти нефтепроводным управлениям.

Технологические трубопроводы - трубопроводы для перекачки добываемой продукции и сдачи нефти НПЗ.

Капитальные вложения подразделяются:

. Строительство (бурение) скважин: эксплуатационных; нагнетательных; наблюдательных; резервных; разведочных.

. Капитальное строительство подразделяется на:

2.1 Объекты, обеспечивающие добычу, сбор, подготовку, транспорт нефти и нефтяного газа:

скважина (устье), выкидная линия, ЛЭП 0.4 кв, КТП, ГЗУ, нефтесбор, ДНС, КНС, БГ, водовод, нагнетательная скважина (комплекс нефтепромысла);

ДНС, УПС, нефтепроводы, ТП (товарный парк), сепарационные установки, ЦПС, УКНП, УПН, межпромысловые нефтесборы, промысловые водоводы, разводящие водоводы, КНС, БКНС;

объекты термических методов воздействия на пласт (УПГ, паропроводы, насосное хозяйство).

.2 Объекты, обеспечивающие нормальную эксплуатацию первой группы:

объекты энергохозяйства: П/ст 110/35 ЛЭП 10,6 кв, ЛЭП-110/35/10,6 кв;

автомобильные дороги;

сооружения по защите окружающей среды и промышленной безопасности на месторождениях.

.3 Объекты производственного, вспомогательного и административно-бытового назначения:

базы структурных единиц, подразделений и строительных организаций, офисы и многое другое, включая базы промыслов, общепита, вахтовых поселков.

.4 Объекты жилищно-социальной сферы: жилые дома, поселки, микрорайоны; поликлиники, больницы, амбулатории; школы и дошкольные учреждения; объекты коммунального хозяйства; объекты торговли; спортивные сооружения; объекты культуры; АБК, НГДУ, АО, офисы (с 2000 года передано Местным Органам власти).

Состав объектов нефтяных месторождений подразделяется на две следующие группы:

1. Нефтепромысловые объекты: скважины; кусты скважин; ГЗУ - нефтесборные сети; ДНС - технологические трубопроводы; УПС - технологические трубопроводы; УПСВ - технологические трубопроводы; КНС, БГ, нагнетательные скважины; УПГ.

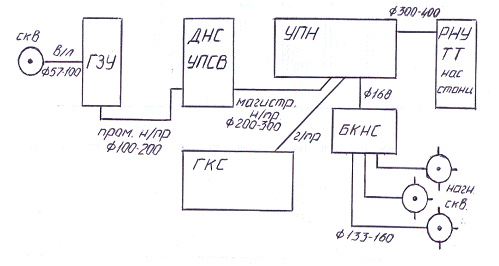

Рис. 1. Схема технологических объектов НГДУ

Таким образом, основой обустройства новых нефтегазовых месторождений является комплексный подход и строгая последовательность в строительстве объектов от бурения скважин до сдачи готовой продукции потребителям.

Здания в зависимости от их назначения принято подразделять на гражданские, промышленные и сельскохозяйственные.

К гражданским относят здания, предназначенные для обслуживания бытовых и общественных потребностей людей. Эти здания разделяют на жилые и общественные (административные, учебные, детские учреждения, культурно-просветительные, торговые, коммунальные и др.).

Гражданские здания, которые строят в большом количестве и в основном по типовым проектам, относят к зданиям массового строительства (жилые дома, школы, больницы, ясли).

нефтедобыча строительство нефтепромысловый объект

Общественные здания государственного или большого культурного значения, которые возводят в крупных населенных пунктах (театры, музеи, здания правительственных учреждений, дворцы культуры), называют уникальными и строят обычно по индивидуальным проектам.

В зависимости от материала, из которого выполнены стены, здания подразделяют на каменные, железобетонные, деревянные и др.

По этажности гражданские здания условно подразделяют на: малоэтажные (высотой до трех этажей), многоэтажные (от 4 до 9 этажей), здания повышенной этажности (10-20 этажей) и высотные (свыше 20 этажей). В зависимости от расположения этажи бывают подвальные, цокольные, надземные и мансардные.

В зависимости от способа возведения и материалов здания подразделяются:

из сборных железобетонных конструкций;

из монолитного железобетона со сплошной заливкой по методу снизу-вверх с опалубкой из металлических или деревянных конструкций;

из кирпича ручной кладки по методу снизу-вверх;

из бруса деревянного под пилу.

Основным архитектурно-композиционным элементом жилого дома является квартира, представляющая собой группу особым образом сгруппированных помещений, рассчитанных на удобное проживание одной семьи. Благоустроенная квартира городского жилого дома должна иметь следующие помещения: жилые комнаты, кухню, переднюю, ванную, туалет, встроенные шкафы или хозяйственную кладовую.

Исходя из экономических требований композиция квартиры, ее площадь и размеры отдельных помещений определяются нормой жилой площади.

Планировка квартиры должна быть компактной, обеспечивающей короткие, удобные связи всех помещений без лишних коридоров и переходов. Вход в комнаты по возможности должен быть из прихожей. Каждая квартира должна получать достаточно солнечного света и свежего воздуха, для чего необходимо выбирать наиболее благоприятную ориентацию дома по сторонам света.
