КУРСОВАЯ РАБОТА

Особенности кладки стен в два кирпича по однорядной системе перевязки швов

Содержание

Введение

Кладка стен в два кирпича по однорядной системе перевязки швов

. Применяемые инструменты и оборудование

. Организация труда и рабочего места

. Технологический процесс

. Контроль качества и требования СНиП

. Правила техники безопасности

Заключение

Литература

Введение

Актуальность - однорядная система перевязки швов на сегодняшний день является достаточно актуальной. Преимущества однорядной перевязки состоят в том, что она просто выполняется, и при ней перекрываются вертикальные швы кладки. Недостатки метода: высокая трудоемкость при подготовке и укладке большого количества неполных кирпичей «трех четверок».

Целью данной курсовой работы является - изучение особенности кладки стен в два кирпича по однорядной системе перевязки швов.

Гипотеза исследования. Предполагается выявить значимость использования однорядной системы перевязки швов.

Задачи: 1. Ознакомление с организацией труда и рабочего места; 2. Рассмотрение технологического процесса.

Объект изучения - каменные работы.

Предмет изучения - кладка стен в два кирпича по однорядной системе. Методы исследования: анализ литературных источников, наблюдение, опрос.

Структура и объем работы. Работа состоит из введения, 5 разделов, заключения. Работа изложена на 23 страницах текста. Список литературы насчитывает 7 наименований.

Кладка стен в два кирпича по однорядной системе перевязки швов

. Применяемые инструменты и оборудование

Высокопроизводительный труд каменщика и высокие качества каменной кладки возможны, если каменщик обеспечен специальным инструментом и приспособлениями.

Перечень и количество необходимого инструмента и приспособлений на бригаду каменщиков определяет в зависимости от ее числа так называемый нормокомплект. В состав нормокомплекта входит: производственный инструмент; контрольно-измерительный инструмент; приспособления; леса и подмости. Каждую рабочую операцию в процессе кладки выполняют определенными инструментами. Основные из них кельма, растворная лопата, расшивка, молоток-кирочка.

Кельма (рис.1а) (ГОСТ 9533-81) - стальная лопатка с деревянной ручкой; предназначена для разравнивания раствора, заполнения раствором вертикальных швов и подрезки лишнего раствора .

Растворная лопата ( рис.1б) (ГОСТ 3620-76) служит для подачи раствора на стену и расстилания его там. Лопатой также перемешивают раствор и разравнивают под забутку .

Расшивками (рис.1в) (ГОСТ 12803-76) придают швам выпуклую или вогнутую форму.

Молоток-кирочку (рис.1г) (ГОСТ 11042-83) используют при рубке кирпича.

Швабровка (рис.1д) предназначена для очистки вентиляционных каналов от выступившего из швов раствора, а также для заполнения швов раствором и заглаживания их. На стальной ручке швабровки внизу закреплена между фланцами резиновая пластина размером 140x140x10 (12) мм, которая является рабочим органом.

Качество кладки проверяют контрольно-измерительным инструментом: отвесом, рулеткой, складным метром, уровнем, правилом, угольником, шнуром-причалкой.

Отвесы (рис.2а) (ГОСТ 7948-80) служат для проверки вертикальности стен, простенков, столбов и углов кладки. Отвесами массой 200…400 г проверяют кладку по ярусам и в пределах высоты этажа, 600…1000 г - наружных углов здания в пределах высоты нескольких этажей.

Строительный уровень (рис.2д) (ГОСТ 9416-83) применяют для проверки горизонтальности и вертикальности кладки. Корпус уровня - из алюминиевого сплава, длина уровня 300, 500 или 700 мм. На корпусе укреплены две стеклянные трубки-ампулы 1 и 2, наполненные незамерзающей жидкостью так, что в них остается небольшой воздушный пузырек. При горизонтальном положении уровня пузырек, поднимаясь вверх, останавливается посередине между делениями ампулы. Смещение пузырька влево или вправо от этого положения показывает, что поверхность, на которую установлен уровень, не горизонтальна, и чем больше ее наклон к горизонту, тем больше смещается пузырек от среднего положения. Благодаря тому, что трубки расположены в двух направлениях, уровнем, можно проверять не только горизонтальные, но и вертикальные плоскости.

Правило (рис.2е) представляет собой отфугованную деревянную рейку сечением 30x80 мм, длиной 1,5 - 2 м или дюралюминиевую рейку специального профиля длиной 1,2 м. Дюралюминиевой рейкой проверяют лицевую поверхность кладки.

Деревянный угольник 500x700 мм (рис. 2г) применяют для проверки прямоугольности закладываемых углов.

Шнур-причалка - крученый шнур толщиной 3 мм, который натягивают при кладке верст между порядовками и маяками. Шнуром-причалкой пользуются как ориентиром для обеспечения прямолинейности и горизонтальности рядов кладки, а также одинаковой толщины горизонталыных швов. С помощью шнура-причалки каменщик определяет, какое положение должен иметь каждый укладываемый кирпич в версте.

Комплект инструментов каменщика размещают в сумке размером 350x260x100 мм.

Деревянная порядовка - это рейка 1 сечением 50x50 или 70x50 мм и длиной до 1,8…2 м, на которой через каждые 77 мм нанесены деления (засечки) соответственно толщине ряда кладки. В размер 77 мм входят высота кирпича (65 мм) и толщина шва (12 мм). Порядовки применяют для разметки рядов кладки, фиксирования отметок низа и верха оконных и дверных проемов, перемычек, прогонов, плит перекрытий и других элементов здания.

К наружной поверхности стен порядовки устанавливают таким образом, чтобы стороны, на которых размечены ряды кладки, были обращены внутрь здания (в сторону каменщика). Порядовку крепят к кладке П-образными стальными держателями, в виде скоб с поперечной планкой. Делают это следующим образом. В горизонтальные швы по ходу кладки через каждые 6…8 рядов по высоте вводят скобы-держатели, располагая их один над другим. Скобы должны войти в стену своими концами и поперечной планкой (разрез Б - Б). Уложив над вторым держателем один-два ряда кирпичей, в скобы вставляют порядовку и закрепляют ее деревянными клиньями. К порядовкам зачаливают шнур-причалку, по которому ведут кладку. Шнур-причалку устанавливают и переставляют с помощью двойной скобы (разрез А - А), которая удерживается на рейке порядовки натяжением шнура-причалки и в результате трения между скобой и порядовкой; шнур крепят к зачалочной части скобы. Порядовку снимает каменщик, находящийся на подмостях, вместе с держателями, не вынимая клиньев. Для этого ее осторожно раскачивают в плоскости, перпендикулярной поверхности стены. Держатели, преодолевая сопротивление раствора, выходят из горизонтальных швов кладки и порядовку поднимают вверх вместе с ними. Инвентарные порядовки делают также из металлического уголкового профиля 60x60x5 мм. На ребрах уголка порядовки нарезают деления глубиной 3 мм через каждые 77 мм или просверливают отверстия для закрепления шнура-причалки.

Леса используют при возведении зданий и сооружений, не имеющих междуэтажных перекрытий. Наибольшее распространение получили трубчатые (безболтовые и на болтовых соединениях) и струнные леса.

Безболтовые трубчатые леса имеют стойки с патрубками, куда крюками входят поперечные связи-ригели. По ригелям укладывают щитовой настил из досок. Для обеспечения устойчивости леса крепят к возводимым стенам анкерами. Такие леса позволяют вести кладку стен высотой до 40 м.

В трубчатых лесах с болтовыми соединениями трубчатые элементы (стойки и ригели) соединяют с помощью съемных хомутов на болтах. Крепление можно осуществлять в любой точке элементов, что делает такие леса более универсальными и позволяет их применять независимо от очертания здания в плане и рельефа местности. Однако леса с болтовыми соединениями более трудоемки в сборке из-за большого числа элементов и крепежных деталей.

Струнные леса применяют при возведении кирпичных стен каркасных зданий.

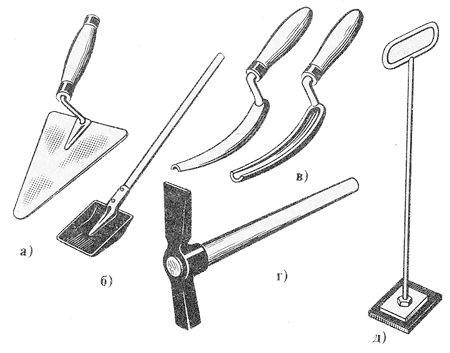

Рисунок 1. Инструменты и оборудование

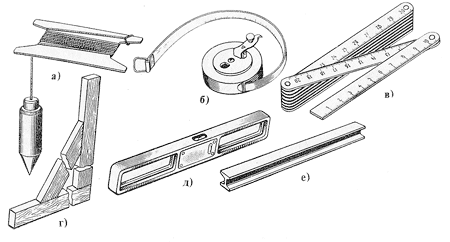

Рисунок 2. Инструменты и оборудование

. Организация труда и рабочего места

Участок кладки вместе с установленными рядом поддонами с кирпичом, ящиками раствора и подмостями образует рабочее место каменщика. При кладке глухих участков стен рабочее место каменщика имеет ширину 2,5...2,6 м и подразделяется на зоны:

рабочую (шириной 60...70 см), где перемещается каменщик в процессе кладки;

складирования (шириной до 1,6 м), где ящики с раствором чередуются с поддонами кирпича;

свободную (шириной 30...40 см) для прохода.

Чтобы каменщики выполняли меньше движений, поддоны с кирпичом ставят напротив простенков. Ящики с раствором устанавливают напротив проемов, длинной стороной перпендикулярно возводимой стене. При кладке углов стен рабочее место каменщика организуют следующим образом. Вдоль участка где будет вестись работа, оставляют свободную полосу (рабочую зону) шириной 60...70 см; поддоны с кирпичом ставят ближе к углу, повернув ящики с раствором длинной стороной поперек стены. Запас кирпича на рабочем месте каменщика должен соответствовать 2...4 часовой потребности. Раствор в ящики загружают перед началом с расчетом на 40...45 мин работы. В процессе работы пополняют запас кирпича и раствора. Организация труда бригады каменщиков состоит в определении уровня специализации отдельных звеньев, их квалификационного и численного состава, что обеспечивает наибольшую производительность труда и высокое качество кирпичной кладки.

Рабочие операции, составляющие процесс кирпичной кладки, не равноценны по сложности. Закреплять порядовку, устанавливать причалку, выкладывать верстовые ряды, облицовывать кладку и контролировать ее качество должен высококвалифицированный каменщик, а подавать и расстилать раствор, раскладывать кирпич и класть забутку могут каменщики менее квалифицированные.

Процесс кирпичной кладки может быть организован поточно-расчлененным или поточно-конвейерным (кольцевым) методом.

При поточно - расчлененном методе бригада каменщиков занимает часть здания, в пределах этажа, называемую захваткой, которую разбивают на делянки и закрепляют за отдельными звеньями. Количество делянок на захватке принимают по числу звеньев в бригаде. При расчете размеров делянок исходят из условия, что за смену звено должно по всей длине делянки выложить стену на высоту яруса (1,1- 1,2 м). Размер делянки (длину фронта работ) определяют по формуле

где N - количество рабочих в звене; с - продолжительность рабочей смены, ч; q - выполнение нормы, %; V - объем кладки на 1 м стены на высоту яруса, м3; Нвр - норма времени на 1 м3 кладки, чел-ч.

Поточно-расчлененным методом работы ведут звенья - «двойка», «тройка», «четверка» и «пятерка». При возведении стен со сложным архитектурным оформлением или большим количеством проемов, столбов или стен толщиной 1 и 1,5 кирпича и перегородок кладку следует вести звеном «двойка». В таком звене каменщик V-VI разряда устанавливает причалку, укладывает кирпич и проверяет кладку, а каменщик III разряда перелопачивает в ящике раствор, подает н расстилает его, подает и раскладывает кирпич, помогает вести кладку забутки.

При возведении стен толщиной не менее двух кирпичей с облицовкой фасадов и установкой архитектурных деталей эффективны звенья «четверки», когда каменщик V-VI разряда вместе с каменщиком III разряда устанавливают элементы облицовки и крепят архитектурные детали, а двигающиеся за ними каменщики IV и III разряда выполняют кирпичную кладку.

Наиболее эффективно вести кладку стен простой и средней сложности толщиной в два кирпича и более звеном «пятерка».

При поточно-конвейерном (кольцевом) методе делянки не выделяют, а звенья-«шестерки» перемещаются по захватке вдоль возводимой стены и каждое звено кладет один ряд. Этот метод эффективен при возведении зданий несложной формы со стенами простой и средней сложности толщиной 2-3 кирпича, с проемностью до 40 % и малым объемом кладки внутренних стен. В звене «шестерка» работают «двойками». Первая «двойка» выкладывает наружную версту ряда, вторая - внутреннюю и третья - забутку. Двигаются «двойки» звена непрерывно по кольцу захватки.

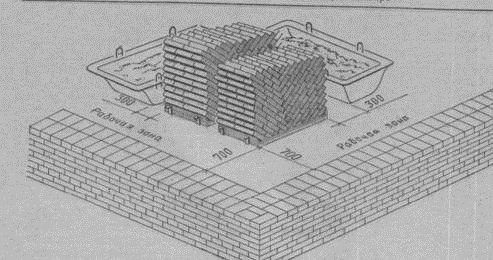

Рисунок 3. Организация рабочего места

. Технологический процесс

стена кирпич каменщик однорядный

Процесс кирпичной кладки по однорядной системе перевязки швов состоит из ряда операций, выполняемых в такой технологической последовательности: устанавливают и выверяют порядовки; натягивают причалки; выкладывают угловые и промежуточные маяки; подают и раскладывают кирпич; расстилают и разравнивают раствор; укладывают на раствор кирпич.

При однорядной системе перевязки швов положение кирпича в кладке зависит от толщины выкладываемой стены.

В стенах толщиной 1, 2, 3 кирпича (рис. 4, а, в, д) первый ряд начинают с укладки тычков по всей ширине стены; во втором ряду наружную и внутреннюю версту выкладывают ложками, а забутку - тычками.

В стенах толщиной 1/2 и 2/2 кирпича (рис. 4, б, г) наружную версту первого ряда укладывают тычками, а внутреннюю - ложками; забутку выполняют всегда тычками.

Последовательность укладки рядов кирпича можно выполнять: однорядным способом (рис. 4, г), когда сначала выкладывают наружную версту, затем внутреннюю, после чего укладывают забутку. В зимний период такой способ укладки замедляет смерзание раствора. Двухрядным способом (рис. 4, в, д), при котором вначале выкладывают наружную тычковую и ложковую версты, а затем два ряда внутренней версты и забутку. Кладку стены толщиной 2/2 кирпича выполняют так же, как и стены толщиной в 2 кирпича, за исключением того, что в первом ряду сразу после наружной тычковой версты выкладывают забутку.

Рисунок 4. Технология кладки по однорядной системе перевязки швов

4. Контроль качества и требования СНиП

СНиП 3.03.01-87 Общие положения: 1. Требования настоящего раздела распространяются на производство и приемку работ по возведению каменных конструкций из керамического и силикатного кирпича, керамических, бетонных, силикатных и природных камней и блоков.

. Работы по возведению каменных конструкций должны выполняться в соответствии с проектом.

. Кладку кирпичных цоколей зданий необходимо выполнять из полнотелого керамического кирпича. Применение для этих целей силикатного кирпича не допускается.

. Не допускается ослабление каменных конструкций отверстиями, бороздами, нишами, монтажными проемами, не предусмотренными проектом.

. Каменную кладку заполнения каркасов следует выполнять в соответствии с требованиями, предъявляемыми к возведению несущих каменных конструкций.

. Толщина горизонтальных швов кладки из кирпича и камней правильной формы должна составлять 12 мм, вертикальных швов - 10 мм.

. При вынужденных разрывах кладку необходимо выполнять в виде наклонной или вертикальной штрабы.

. При выполнении разрыва кладки вертикальной штрабой в швы кладки штрабы следует заложить сетку (арматуру) из продольных стержней диаметром не более 6 мм, из поперечных стержней - не более 3 мм с расстоянием до 1,5 м по высоте кладки, а также в уровне каждого перекрытия.

Число продольных стержней арматуры принимается из расчета одного стержня на каждые 12 см толщины стены, но не менее двух при толщине стены 12 см.

. Разность высот возводимой кладки на смежных захватках и при кладке примыканий наружных и внутренних стен не должна превышать высоты этажа, разность высот между смежными участками кладки фундаментов - не превышать 1,2 м.

. Установку креплений в местах примыкания железобетонных конструкций к кладке следует выполнять в соответствии с проектом.

Возведение каменных конструкций последующего этажа допускается только после укладки несущих конструкций перекрытий возведенного этажа, анкеровки стен и замоноличивания швов между плитами перекрытий.

. Предельная высота возведения свободно стоящих каменных стен (без укладки перекрытий или покрытий) не должна превышать значений, указанных в табл.1. При необходимости возведения свободно стоящих стен большей высоты следует применять временные крепления.

Примечание. При скоростных напорах ветра, имеющих промежуточные значения, допускаемые высоты свободно стоящих стен определяются интерполяцией.

. При возведении стены (перегородки), связанной с поперечными стенами (перегородками) или с другими жесткими конструкциями при расстоянии между этими конструкциями, не превышающем 3,5Н (где Н - высота стены, указанная в табл. 1), допускаемую высоту возводимой стены можно увеличивать на 15%, при расстоянии не более 2,5Н - на 25% и не более 1,5Н - на 40%.

. Высота каменных неармированных перегородок, не раскрепленных перекрытиями или временными креплениями, недолжна превышать 1,5 м для перегородок толщиной 9 см, выполненных из камней и кирпича на ребро толщиной 88 мм, и 1,8 м - для перегородок толщиной 12 см, выполненных из кирпича,

. При связи перегородки с поперечными стенами или перегородками, а также с другими жесткими конструкциями допускаемые их высоты принимаются в соответствии с указаниями п. 12.

. Вертикальность граней и углов кладки из кирпича и камней, горизонтальность ее рядов необходимо проверять по ходу выполнения кладки (через 0,5-0,6 м) с устранением обнаруженных отклонений в пределах яруса.

. После окончания кладки каждого этажа следует производить инструментальную проверку горизонтальности и отметок верха кладки независимо от промежуточных проверок горизонтальности ее рядов.

Таблица 1. Допустимая высота возведения каменных стен

. Правила техники безопасности

Безопасность на производстве обеспечивается при точном соблюдении правил и приемов выполнения работ. Все инструменты и приспособления необходимо использовать в соответствии с их назначением. Перед работой удостоверяются, что инструменты исправны: правильно и прочно насажены на ручки, рабочие поверхности инструментов ровные, без заусенцев; поврежденные или деформированные инструменты использовать нельзя. Каменщик должен работать в рукавицах, предохраняющих кожу от истирания. Кирпичную кладку выполняют с перекрытий инвентарных подмостей или настила лесов. Леса и подмости устанавливают на очищенные, выровненные поверхности. Особое внимание уделяют тому, чтобы стойки трубчатых лесов были правильно установлены на грунт, грунт должен быть плотно утрамбован. Запрещается устанавливать стойки на грунт, не очищенный от снега и льда. Для равномерного распределения давления под стойки укладывают деревянные подкладки перпендикулярно возводимой стене (одна подкладка под две стойки). Леса и подмости нельзя перегружать материалами сверх установленной для данной конструкции лесов или подмостей расчетной нагрузки. Следует избегать концентрации материалов в одном месте. Материалы укладывают так, чтобы они не мешали проходу рабочих и транспортированию материалов. Между штабелями материалов и стеной оставляют рабочий проход шириной не менее 60 см.Настилы из инвентарных щитов, сшитых планками, на лесах и подмостях должны быть ровными и без щелей. Зазор между стеной строящегося здания и рабочим настилом подмостей не должен превышать 5 см. Этот зазор нужен для того, чтобы, опустив отвес ниже подмостей, можно было проверить вертикальность возводимой кладки. Все настилы лесов и подмостей высотой более 1,1 м, за исключением подмостей сплошного замащивания, ограждают перилами высотой не менее 1,1 м, состоящими из стоек и прикрепленных к ним с внутренней стороны (не менее трех) горизонтальных элементов: бортовой доски высотой 150 мм, устанавливаемой вплотную к настилу, промежуточного элемента и поручения. Если поручень изготовлен из доски, ее нужно острогать. Бортовую доску ставят для того, чтобы не допустить падения каких-либо предметов с подмостей. Для подъема рабочих на подмости устанавливают стремянки с ограждениями (перилами).За состоянием лесов и подмостей (соединений, креплений, настила и ограждений) устанавливают систематическое наблюдение. Ежедневно после окончания работы подмости очищают от мусора и перед началом смены их проверяют мастер, руководящий соответствующим участком работ на данном объекте, и бригадир. Кирпич поднимают на этажи (подмости, леса), как правило, пакетами на поддонах с помощью футляров, исключающих выпадение кирпичей. В контейнерах и пакетах без поддонов допускается поднимать кирпичи лишь с помощью захватов, обеспечивающих безопасность (при условии применения приспособлений, ограждающих пакет). Приспособления для подъема кирпича (футляры, захваты) должны иметь устройства, предотвращающие самопроизвольное раскрывание этих устройств во время подъема. Запрещается сбрасывать с этажей порожние футляры, захваты, поддоны; их опускают краном. Кладку любого яруса стен выполняют так, чтобы уровень ее после каждого перемащивания подмостей был на 70 см выше уровня рабочего настила или перекрытия. Ниже этого уровня каменщики работают в предохранительных поясах, которые пристегивают к конструкциям, или периметр кладки ограждают защитными сетками. На стенах нельзя оставлять материалы, инструменты, строительный мусор, так как они могут упасть на находящихся внизу людей. По ходу кладки в проемы стен устанавливают оконные и дверные блоки или инвентарные ограждения. Карнизы, выступающие за плоскость стены более чем на 30 см, выкладывают с наружных лесов или с инвентарных выпускных подмостей, ширина настила которых должна быть на 60 см более ширины карниза. При этом материалы располагают на внутренних настилах, а каменщики работают, находясь на выпускных лесах. При кладке стен высотой более 7 м по всему периметру здания устраивают наружные инвентарные защитные козырьки в виде настила на кронштейнах . Кронштейны 1 навешивают на стальные крюки J, заделанные в кладку по мере ее возведения. Ширина козырька не меньше 1,5 м, внешний угол подъема 20°. При устройстве козырьков соблюдают следующие требования: первый ряд козырьков 4 устанавливают на высоте не более 6 м от земли и оставляют до возведения кладки стен на всю высоту; второй, изготовленный сплошным или из сетчатых материалов с ячейкой не более 50X5 0 мм, - на высоте 6...7 м над первым, а затем по ходу кладки переставляют через каждые 6...7 м. Рабочие монтируют защитные козырьки в предохранительных поясах. Запрещается ходить по козырькам, а также использовать их в качестве подмостей и для складывания материалов. Без защитных козырьков 4 можно вести кладку стен зданий высотой не более 7 м, но при этом на земле по периметру здания устраивают ограждения на расстоянии не менее 1,5 м от стены. При кладке стен с внутренних подмостей над входами в лестничные клетки устраивают постоянные навесы 5 размером не менее 2X2 м. Запрещается выкладывать стены высотой более двух этажей без устройства междуэтажных перекрытий или временного настила по балкам этих перекрытий, а также без устройства в лестничных клетках площадок, маршей и их временных ограждений. Швы расшивают с перекрытий или с подмостей после укладки каждого ряда. Во время выполнения этой операции запрещается находиться на стене.

Заключение

Подытожим вышесказанное следующим:

. Правильная организация рабочего места обеспечивает высокую производительность труда.

2.Кладка с однорядной системой перевязки отличается высокой прочностью; в ней полностью соблюдаются все три правила разрезки:

Первое правило - кладку необходимо вести рядами, ограниченными плоскостями, перпендикулярными направлению действующих сил . Руководствуясь этим правилом, каменную кладку, воспринимающую вертикальные нагрузки, ведут горизонтальными рядами. В арках и сводах плоскости, ограничивающие ряды кладки, должны быть перпендикулярными к кривой давления. При этом обеспечивается работа камней на сжатие и исключаются сдвигающие усилия. Допустимое отклонение перпендикуляра к плоскостям, ограничивающим ряды кладки, с направлением действующих сил, выражаемое углом не должно превышать 15...17°. Величину этого угла определяют из условия уравновешивания сдвигающего усилия от действия наклонной силы и противодействующей ему силы трения.

Второе правило - внутри каждого ряда боковые грани камней должны образовывать две системы взаимно перпендикулярных плоскостей. При этом одна система плоскостей должна быть перпендикулярна постели и лицевой поверхности кладки, а вторая - параллельна лицевой поверхности и перпендикулярна постели. Эти плоскости образуют в кладке вертикальные поперечные и продольные швы. Если боковые грани камней в нарушение этого правила будут расположены наклонно, то они, уподобляясь клину, под действием нагрузок могут раздвинуть соседние камни, а кромки камней с острыми углами отколоть.

Третье правило - вертикальные поперечные и продольные швы в смежных рядах не должны совпадать, то есть иметь перевязку.

Однако она требует значительных затрат труда на укладку большого объема верстовых рядов (составляющих 75% общего объема кладки при толщине стен в два кирпича) и заготовку трехчетверок.

Литература

1. СНиП 12-01-2004 Организация строительства. - М.: 2003.

. СНиП 3.03.01-87 Несущие и ограждающие конструкции. - М.: 1988.

. СНиП 12-03-2001 Безопасность труда в строительстве. Ч.1 Общие требования. - М.: 2002.

. СНиП 12-04-2002 Безопасность труда в строительстве. Ч.2 Строительное производство. - М.: 2003.

. Данилов Н.Н.Технология и организация строительного производства: Учебник для техникумов. - М., 2010.

. Данилов Н.Н. Технология строительных процессов: Учебник для вузов по специальности "Промышленное и гражданское строительство". - М., 2010.
