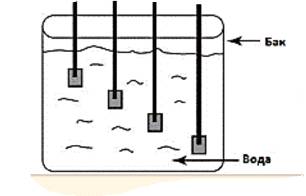

Разработанный прибор предназначен для индикации
уровня жидкости. Принцип действия- кондуктометрический. В резервуар с жидкостью
помещается 5 заизолированных проводов уровня с металлическим кончиком на конце,
длина заизолированных проводов выбирается для каждого резервуара отдельно,
согласно емкости резервуара, и уровню измеряемой жидкости. В качестве датчика
удобно использовать две пластины из одностороннего фольгированого
стеклотекстолита, размером 10 х 50 мм. Пластины соединяют между собой на
расстоянии 3 - 5 мм через изолирующие втулки так, чтобы фольгированные
поверхности были обращены друг к другу и не замыкались между собой. Когда в
резервуаре с жидкостью отсутствует вода то транзистор закрыт и соответственно
все светодиоды и динамик находятся в выключенном положений, но как только вода
начинает заполнять стенки сосуда, и достигать концов датчиков, светодиоды
разного уровня загораются по порядку , а когда вода достигает предельного
уровня, звуковой индикатор издает сигнал.
Для устройства не требуется высокой точности,
поэтому этот метод измерении подходит для реализации задачи
Диапазон измерении уровня жидкости- от 25см и
выше
Диапазон работы от +1 до +42
Число точек контроля 4
Число точек аварийного контроля 1
Расстояние между точками контроля:
Минимальное в пределах габаритных размеров
поплавка
Максимальное в пределах диапазона измерения
Структурная схема, описание
Устройство измерения уровня
|
Датчик(заизолированные
Провода с металлическим кончиком)
|
|
Преобразователь
изменения напряжения
|
|
Светодиоды(сигнализаторы
уровня)
|
|
Аварийная
система управления уровнем
|
Принцип действия.
Прибор имеет две независимые части. Первая,
отвечает за индикацию уровня в емкости, вторая за аварийное управление этим
уровнем. Таким образом, погрешность измерений не влияет на аварийное
срабатывание исполнительных механизмов
Для измерения уровня используется датчик,
изготовленный из проводов с металлическим наконечником. При изменении уровня
загораются разного рода светодиоды зеленый(когда уровень воды минимальный,
желтый бак на половину заполнен, красный, когда бак полон, при максимальном
наполнении бака срабатывает и звуковой сигнал сигнализирующий о том что бак
полностью наполнен.
Для защиты от переполнения у нас стоит
микроконтроллер ATmega8, который подает сигнал на насос, тот в свою очередь
регулирует уровень жидкости между и максимальной и минимальной величиной, таким
образом наш бак защищен от перезаполнения и переливания.Так же у нас имеется
звуковой индикатор который подает громки звуковой сигнал при включения насоса,
т.е в случае включения насоса пользователь данного прибора может услышать что
насос включен, и контролировать процесс откачки воды.
Описание принципиальной схемы
индикатор прибор схема
Описание работы измерителя.
Подстрочный резистор R13 позволяет установить
необходимую чувствительность датчика. Резистор R5-R8 снижают вероятность
ложного срабатывания . Диоды VD-1; VD-2;VD-3;VD-4 срабатывают при открытом
транзисторе и показывают уровень воды в емкости, все это устройство соединено с
ATmega 8, которая собственно и отвечает за управление насосом, ATmega 8
питается от отдельного источника питания и начинает свою работу только в том
случае когда индикаторы уровня открывает оптопару, в свою очередь ATmega8
подает сигнал на насос, звуковой динамик, который сигнализирует нам о том что
включено аварийное управление уровнем жидкости.
Вывод
Данный прибор обеспечивает максимальную
функциональность при минимальных затратах. Удобство в использовании, простота
конструкции обеспечивают высокую надежность и эффективность. Низкое
потребление- экономия средств, так же немаловажный плюс. Так же это устройство
подойдет для инвалидов или слабовидящих людей, в том случае когда им необходимо
контролировать уровень жидкости в резервуаре , так можно использовать для дачи,
в качестве заполнения поливочной станции.
Список литературы
Зи
С. Физика полупроводниковых приборов. Кн.1, М.: Мир, 1984.
Велшек
Я. Измерение низких температур электрическими методами. М.: Энергия, 1980.
К.Бой.Цифровая
электроника.2007М
Николаенко.Самоучитель
по радиоэлектронике.2006
Соклоф.
Аналоговые электронные схемы.1988.580сtemperature sensors.- Electron.Appl.News,
1982, v.19, №2.
Raabe
G. Silizium temperatur sensoren von -50 °C his 350 °C
- NTG - Faahber, 1982, №79.
Приложение
