Проектирование и обслуживание кабельной канализации связи
Федеральное
государственное образовательное бюджетное
учреждение
высшего профессионального образования
Сибирский
государственный университет телекоммуникаций и информатики
Контрольная
работа
по
курсу ОПСС
Проверила: доц. Первушина Л.В.
Новосибирск
2015
Исходные данные
Дано:
1. λ=1,3 мкм;
. Количество АТС: 4;
. Количество Е1(ТФ): 15;
.Количество Е3: 1;
. Количество FE: 11;
. Потоки аренды E1: 2;
. n1=1,475;
. n2=1,47;
В расчете параметров используем следующие
значения:
∆λ = 0,212 нм;
tgδ = 10-12;p
= 0,8;= 4,6 мкм;
M(λ) = - 18 ;
B(λ) = 12 ;
P(λ) = 5,5 .
Выбор оптимального прохождения кабельной
канализации
С точки зрения технико-экономических показателей
выгодным было бы построения кабельной канализации по кратчайшему пути между
узлами. Но в городской черте есть факторы, которые препятствуют кратчайшему
прохождению: лесопарковые зоны, водные преграды и прочее.
В конкретном случае выбор был сделан в пользу
прохождения кабельной канализации вдоль улиц (максимально протяженные прямые
участки). Вся схема построения представляет собой треугольник. Для более
детального рассмотрения данные приведены в таб. 2.1.
Таблица 2.1. Выбор оптимальной трассы
прохождения кабельной канализации
|
Характеристика
трассы
|
Единицы
измерения
|
Количество
|
|
|
|
|
Общая
протяженность
|
км
|
АТС
1-2 = 1.64 АТС 2-3 = 1.79 АТС 3-4 = 1.26 АТС 4-1=1.91 Общая: 6.6
|
|
Способы
прокладки кабеля
|
км
|
В
кабельной канализации 6.6
|
|
Количество
переходов по паркам и железным дорогам
|
1
пер
|
ЖД:
АТС 2-3 = 1 АТС 3-4 = 1 Общее: 2
|

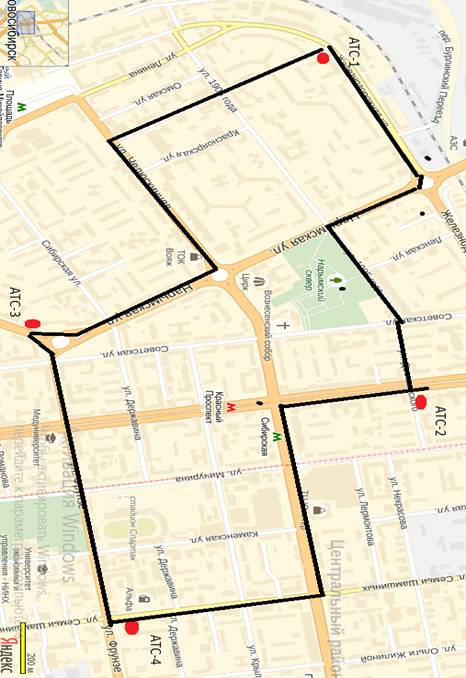

Рисунок 1 - Места расположения АТС и
прокладки кабеля в городе Новосибирск
кабельный канализация оптический связь
Расчет параметров оптического кабеля
) Найдем числовую апертуру
) Нормированная частота
< 2,405, т.е. оптическое волокно будет
одномодовым.
) Потери на поглощение
) Потери на Релеевское рассеяние
) Собственные потери
Пропускная способность:
*2.048+11*100+1*1000=2130.72 Мбит/с
Выбор активного оборудования
При выборе активного оборудования были учтены
такие параметры как надежность, цена и качество. Был произведен мониторинг цен
различных производителей. Из всего перечня были выбраны 3 основных варианта и
согласно нижеприведенной таблице был сделан выбор.
Таблица 4.1 - Цены на мультиплексоры разных
производителей
|
Наименование
|
Цена,
тыс. руб
|
Производитель
|
|
Транспорт
S1
|
136
|
Русская
телефонная компания
|
|
Alcatel
1655 AMU
|
252
|
Alcatel-Lucent
|
|
FlexGain
FOM 16L2
|
142
|
НАТЕКС
|
Окончательный выбор был сделан в пользу
мультиплексора Транспорт S1 фирмы «Русская телефонная компания». Мультиплексор
имеет компактные размеры, необходимые характеристики и оптимальную цену.
Характеристики мультиплексора.

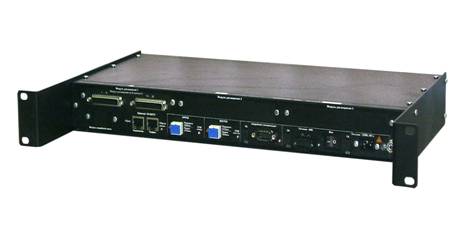

Рисунок 4.1 - Оптический
мультиплексор Транспорт S1
Возможности
мультиплексора:
• количество передаваемых потоков Е1: 21/ 42/
63• количество передаваемых интерфейсов Ethernet 10/100BaseT : 1…18• длина
волны оптического интерфейса: 1310 (1550 - опция)• длина ВОЛС: 0…120 км•
управление: TCP/IP, 10/100BaseT • интерфейс служебной связи: 64 кбит/с•
электропитание: 36/72В или 220В
Достоинства
мультиплексора:
Высокая «живучесть»
сети - пониженное значение джиттера, электропитание и оптический тракт
зарезервированы по типу 1+1.
- Масштабирование «Транспорт S1» легко
масштабируется путём включения в базовый модуль до трех модулей передачи
потоков Е1, каналов Ethernet, служебной связи и канала ТЧ.
Совместимость с другим SDH-оборудованием
Удалённое конфигурирование и управление -
поддержка удалённого конфигурирования и управления по протоколу TCP/IP,
10/100BaseT.
Выбор оптического кабеля связи
Согласно рекомендации «Связьинвест» количество
ОВ должно быть не менее 20, из которых 4 должно быть NZ DSF(G.655). Произведем
мониторинг цен на оптический кабель связи различных производителей.
Таблица 6.1. Сравнение стоимости оптического
кабеля связи
|
Наименование
кабеля
|
Стоимость,
тыс. руб./км
|
Производитель
|
|
ДПЛ-24
|
33,304
|
ОПТКОМ,
г. Екатеринбург
|
|
ОКБ
- 6 (2.0) Сп - 20(2)/4(5) «10 кН»
|
25,720
|
ЗАО
Трансвок, г. Ермолино
|
|
ОКСЛ-М4П-А24-2,5
|
26,782
|
АлтайОптикаКабель,
г. Барнаул
|
Выбираем кабель ОКМС-ПТА-4/2(2.4) Сп-16(2)
«8кН».
Таблица 6.2. Основные характеристики оптического
кабеля
|
Количество
оптических волокон в кабеле
|
24
|
|
Количество
элементов повива сердечника
|
6
|
|
Масса
кабеля, кг/км
|
417
|
|
Длительно
допустимая растягивающая нагрузка, кН
|
20
|
|
Допустимая
раздавливающая нагрузка, кН/см
|
4
|
|
Минимальный
радиус изгиба
|
20*Dкаб
|
|
Тип
оптического волокна
|
5
(LEAF) - Corning Inc. (соответствует G.655 A,B,C,D)
|
Применяется для прокладки в грунтах всех групп
(категорий), в том числе скальных и подверженных мерзлотным деформациям, в
кабельной канализации, трубах, блоках, туннелях, при пересечении болот и рек, а
так же при наличии особо высоких требований по механической устойчивости.

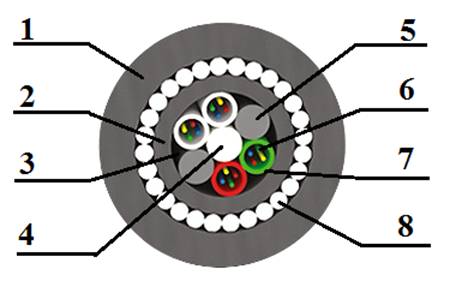

Рисунок 6.1 - Конструкция
оптического кабеля
. Внешняя оболочка.
. Внутренняя оболочка.
. Гидрофобный заполнитель.
. Центральный силовой элемент
(стеклопруток ).
. Заполняющий модуль.
. Оптическое волокно.
. Оптический модуль.
. Броня из стальных оцинкованных
проволок.
