Проект участка мультисервисной сети ЗАО 'АЦТ' по технологии FTTH в поселке Ильинка Астраханской области

СОДЕРЖАНИЕ

Введение

1 Анализ существующей сети

1.1 Характеристика профессиональной деятельности ЗАО «АЦТ»

.2 Описание существующей сети

2 Выбор оборудования

.1 Мультисервисная сеть

2.2 Выбор и обоснование технологии широкополосного доступа

2.3 Оптические кабели

.4 Оптическое оборудование

3 Расчетная часть

3.2 Расчёт номерной емкости

3.1 Расчет необходимого количества оптического кабеля

3.3 Расчёт необходимой пропускной способности каналов

Техника безопасности и охрана окружающей среды

.1 При подвеске кабеля

.2 При прокладке кабеля по стенам зданий

.3 Охрана окружающей среды

Заключение

Список использованных источников

ВВЕДЕНИЕ

Цель работы - разработка проекта мультисервисной сети, выбор технологии сети, установка оборудования и расчет его комплектации.

Стремительный прогресс в области телекоммуникационных и информационных технологий привел к появлению новых терминов, обеспечивающих:

мультимедиа телекоммуникации;

услуги широкополосного доступа;

услуги с гарантией времени доставки трафика и др.

Постепенно в западной литературе сформировался термин Time Warner Full Service Network (FSN), дословно означающий полносервисные сети, предупреждающие потерю качества из-за несвоевременной (с запаздыванием) доставки трафика. В российской литературе этот термин аналогичен понятию мультисервисных сетей, т.е. сетей, готовых к предоставлению любых телекоммуникационных и информационных услуг - передачу голоса, мультимедийные услуги, передачу данных и многое другое. Мультисервисные сети могут быть созданы непосредственно на основе как существующих цифровых, так и виртуальных сетей.

Мультисервисная сеть (МСС) представляет собой универсальную многоцелевую среду, предназначенную для передачи речи, изображения и данных с использованием технологии коммутации пакетов (IP). Мультисервисная сеть отличается степенью надежности, характерной для телефонных сетей (в противоположность негарантированному качеству связи через Интернет) и обеспечивает низкую стоимость передачи в расчете на единицу объема информации (приближенную к стоимости передачи данных по Интернету).

Задачами выпускной квалификационной работы является:

исследование местности проектируемого участка;

анализ существующей сети;

выбор оборудования по технологии FTTH и выбор оптического кабеля;

расчет необходимого количества кабеля проектируемого участка;

перечисление требований по охране труда, техники безопасности.

Актуальностью данной работы является привлечение новых абонентов, и удовлетворение потребности в услугах уже имеющихся абонентов требует создания современных сетей доступа, которые способны обеспечить возможность предоставления широкой гаммы услуг.

1 Анализ существующей сети

.1 Характеристика профессиональной деятельности ЗАО «АЦТ»

мультисервисный сеть оптический кабель

Сеть «АЦТ» начала свое развитие сравнительно недавно, в 2006 году. Компания создавалась акционерами с нуля и изначально ориентировалась на оказание населению комплекса услуг - предоставление кабельного телевидения, телефонии и доступа к сети Интернет. Не имея унаследованной устаревшей инфраструктуры, специалисты «АЦТ» спроектировали и построили собственную сеть по технологии FTTB (оптика приходит в многоквартирный дом, а в некоторых районах - и в подъезд) на оборудовании Cisco Systems и Ericsson. В общей сложности в рамках проекта в Астрахани было проложено около 200 км волоконно-оптических линий связи. По завершении строительства основных магистралей руководство «АЦТ» обратилось к сторонним интеграторам для развертывания центрального узла передачи данных, телефонной станции, а также головной станции кабельного телевидения. Участие партнеров потребовалось на начальном этапе, поскольку в штате компании на тот момент еще не было профильных специалистов по обслуживанию данного оборудования. С весны 2007 года компания начала подключение первых абонентов к услуге широкополосного доступа к интернету по сети Ethernet. Уже к концу 2007 года появилась вторая услуга - телефония, а к середине 2008 года была запущена услуга аналогового и цифрового кабельного телевидения. На сегодняшний день сеть компании «Астраханское цифровое телевидение» охватывает около 1,5 тыс. многоэтажных жилых домов города, не считая административных и торговых центров. Проникновение компании на рынке Астрахани и Астраханской области по общему количеству абонентов составляет более 22%.

Одновременно компания также оценивает потенциал предоставления услуг в частном секторе. «Астраханский рынок уже близок к насыщению. Совместно с крупными федеральными операторами мы приближаемся к охвату всех многоквартирных домов. Поэтому как раз в этом году ЗАО АЦТ запустили тестовый проект в частном секторе. На всех охваченных территориях компания предоставляет услуги кабельного телевидения, доступа к сети Интернет, телефонии, а с недавнего времени - видеонаблюдения. Далее мы подробно остановимся на особенностях некоторых из этих услуг. На рисунке 1.1 показан логотип компании «АЦТ».

Рисунок 1.1 - Логотип компании «АЦТ»

.2 Описание существующей сети

В выпускной квалификационной работе выбрана местность пос. Ильинка Астраханской области, для построения мультисервисной сети по технологии FTTH.

Ильинка - посёлок городского типа, находиться в Икрянинском районе Астраханской области, административный центр и единственный населённый пункт муниципального образования «Рабочий посёлок Ильинка» со статусом городского поселения.

Численность населения пос. Ильинка на 2014 год составляет 4774 человека. Административные учреждения:

МУ «Ильинский сервисный центр»;

- МОУ "Ильинская СОШ", детский сад <https://ru.wikipedia.org/wiki/%D0%94%D0%B5%D1%82%D1%81%D0%BA%D0%B8%D0%B9_%D1%81%D0%B0%D0%B4>, МОУ СОШ № 16;

Муниципальное бюджетное учреждение "Центр информационной, культурно-досуговой и спортивной деятельности".

Посёлок расположен в южной части области, в 13 км к юго-западу от Астрахани <https://ru.wikipedia.org/wiki/%D0%90%D1%81%D1%82%D1%80%D0%B0%D1%85%D0%B0%D0%BD%D1%8C> и в 24 км на северо-восток от райцентра села Икряное <https://ru.wikipedia.org/wiki/%D0%98%D0%BA%D1%80%D1%8F%D0%BD%D0%BE%D0%B5>. В дельте Волги <https://ru.wikipedia.org/wiki/%D0%92%D0%BE%D0%BB%D0%B3%D0%B0> на берегу протоки Бахтемир, по обеим сторонам автодороги Астрахань <https://ru.wikipedia.org/wiki/%D0%90%D1%81%D1%82%D1%80%D0%B0%D1%85%D0%B0%D0%BD%D1%8C> - Лиман. На рисунке 1.2 показан картографический снимок поселка Ильинка.

В качестве проектируемой местности будет использоваться небольшой участок, в него входит 2 улицы Солнечная и А. Сергеева. На этих улицах расположено 36 домов. Существуют опоры ЛЭП, которые будут использоваться для создания сети. На рисунке 1.3 показан картографический снимок проектируемой местности.

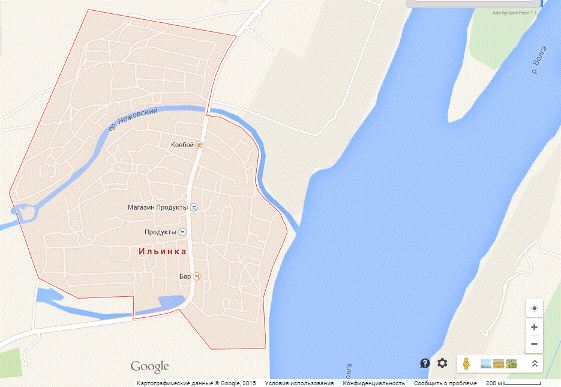

Рисунок 1.2 - Картографический снимок поселка Ильинка

Рисунок 1.3- Картографический снимок проектируемой местности

В пос. Ильинка уже существует проводная сеть по технологии ADSL. Эта сеть была спроектирована и построена Астраханским филиалом ОАО «Ростелеком».(англ. <https://ru.wikipedia.org/wiki/%D0%90%D0%BD%D0%B3%D0%BB%D0%B8%D0%B9%D1%81%D0%BA%D0%B8%D0%B9_%D1%8F%D0%B7%D1%8B%D0%BA> Asymmetric Digital Subscriber Line - асимметричная цифровая абонентская линия) - модемная <https://ru.wikipedia.org/wiki/%D0%9C%D0%BE%D0%B4%D0%B5%D0%BC> технология, в которой доступная полоса пропускания канала распределена между исходящим и входящим трафиком асимметрично. Так как у большинства пользователей объём входящего трафика значительно превышает объём исходящего, то скорость исходящего трафика значительно ниже. Это ограничение стало проявляться шире в связи с распространением пиринговых сетей <https://ru.wikipedia.org/wiki/%D0%9F%D0%B8%D1%80%D0%B8%D0%BD%D0%B3%D0%BE%D0%B2%D1%8B%D0%B5_%D1%81%D0%B5%D1%82%D0%B8> и видеосвязи.

В России все больше растет интерес к развертыванию сетей доступа с возможностью предоставлением абоненту широкополосного канала связи. Причиной данного интереса служит быстрый рост требований к полосе пропускания сетей связи, обусловленный появлением новых широкополосных услуг. К таким услугам можно отнести услуги для бизнеса (видеоконференцсвязь, удаленное обучение, телемедицина) и развлекательные услуги (видео по запросу, цифровое вещание, HDTV, on-line игры и т.д.).

Одна из них - FTTx (Fiber To The ... - «волокно до …») - технология организации сетей доступа с доведением оптического волокна до определенной точки. дом». Этот термин применяется для любой компьютерной сети, в которой от узла связи до определенного места (точка X) доходит оптоволоконный кабель. Широкая полоса систем FTTx открывает новые возможности предоставления абонентам большего числа новых услуг. Несмотря на то, что FTTx - технология не новая, однако широкое распространение она получает именно сейчас. На рисунке 1.4 показаны технологии FTTx.

Есть несколько вариантов реализации FTTx, из них можно выделить:

FTTN (Fiber to the Node) волокно до сетевого узла;

FTTC (Fiber to the Curb) волокно до микрорайона, квартала или группы домов;

FTTH (Fiber To The Home) доведение волокна до квартиры;

- FTTB (Fiber To The Building) доведение волокна до здания.

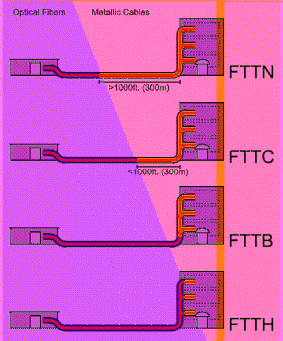

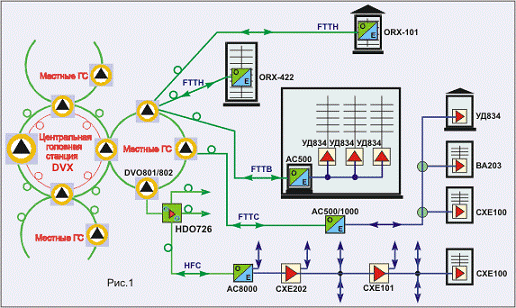

Рисунок 1.4 - Разновидности технологии FTTx

FTTB

Технология FTTB (англ. Fiber to the Building - волокно до здания) - на сегодняшний день наиболее востребованная в России технология строительства широкополосных сетей. Широкому распространению FTTB способствовали снижение цен на оптический кабель (ОК), появление дешевых оптических приемников, передатчиков и оптических усилителей (ОУ). Использование оптики в FTTB позволяет использовать для передачи данных быструю технологию Metro Ethernet, избавляет от необходимости заземления несущего троса, исключает выход оборудования из строя от статического электричества, и облегчает согласование развертываемой сети в надзирающих инстанциях.

Топология данной сети во многом повторяет гибридную волоконно-коаксиальную сеть и также состоит из узла передачи данных, магистральной волоконно-оптической линии связи (ВОЛС) и распределительной сети. Отличие FTTB состоит лишь в замене оптических узлов ГВКС на «узлы второго уровня» (усилительные пункты) и кабеля распределительных сетей с коаксиального кабеля на оптический. Головная станция и домовая распределительная сеть не требуют изменения при модернизации, а для магистрали может потребоваться лишь увеличение числа оптических волокон. Исходя из вышесказанного, в сетях FTTB возрастает количество прокладываемого оптоволокна и устанавливаемых оптических приемников.

Сеть FTTB, построенная по данной технологии - это две наложенные сети, одна для услуг аналогового кабельного телевидения, другая - для услуги передачи данных. Объединяет их использование различных волокон в одних и тех же ОК на участках магистрали и в распределительных сетях узлов второго уровня. В остальном, в отличие от DOCSIS, при использовании FTTB все оборудование строго специализировано: либо передача ТВ, либо передача данных, и при выходе из строя одного оборудования другая услуга не страдает.

При использовании варианта FTTB оптическое волокно заводится в дом, как правило, на цокольный этаж или на чердак (что более экономически эффективно) и полключается к устройству ONU (Optical Network Unit). На стороне оператора связи устанавливается терминал оптической линии OLT (Optical Line Terminal). OLT является primary устройством и определяет параметры обмена трафика (например, интервалы времени приема/передачи сигнала) с абонентскими устройствами ONU (или ONT, в случае FTTH).

Дальнейшее распределение сети по дому происходит по «витой паре».

Этот подход целесообразно применять в случае развертывания сети в многоквартирных домах и бизнес-центрах среднего класса. В FTTB нет необходимости прокладывать дорогостоящий оптический кабель с большим количеством волокон, как при использовании FTTH.- (англ. Fiber to the Home- оптическое волокно до квартиры) доведение оптического волокна до квартиры абонента. На рисунке 1.5 показана, общая схема построения сети.

Существует два типа организации FTTH сетей:

на базе Ethernet;

на базе PON.

Архитектуры на базе Ethernet

Необходимость быстрого вывода на рынок и снижения стоимости для абонентов привели к появлению сетевой архитектуры на базе Ethernet - коммутации. Передача данных по сети Ethernet и Ethernet-коммутация стали приносить доход на рынке корпоративных сетей и привели к снижению цен, появлению законченных продуктов и ускорению освоения новых продуктов. В основе первых европейских проектов сетей Ethernet FTTH лежала архитектура, при которой коммутаторы, расположенные на цокольных этажах многоквартирных домов, были объединены в кольцо по технологии Gigabit Ethernet. Эта структура обеспечивала прекрасную устойчивость к различного рода повреждениям кабеля и была весьма рентабельной, но к ее недостаткам можно было отнести разделение полосы пропускания внутри каждого кольца доступа (1 Гбит/с), что давало в перспективе сравнительно небольшую пропускную способность, а также вызывало трудности масштабирования архитектуры.

Рисунок 1.5 - Общая схема построения сети

Затем широкое распространение получила архитектура Ethernet типа «звезда», показана на рисунке 1.6. Такая архитектура предполагает наличие выделенных оптоволоконных линий (обычно одномодовых, одноволоконных линий с передачей данных Ethernet по технологии 100BX или 1000BX) от каждого оконечного устройства к точке присутствия (point of presence, POP), где происходит их подключение к коммутатору. Оконечные устройства могут находиться в отдельных жилых домах, квартирах или многоквартирных домах, на цокольных этажах которых располагаются коммутаторы, доводящие линии по всем квартирам с помощью соответствующей технологии передачи.

Архитектуры на базе PON

При использовании архитектуры на базе пассивной оптической сети PON для развертывания сетей FTTH оптоволоконная линия распределяется по абонентам с помощью пассивных оптических разветвителей с коэффициентом разветвления до 1:64 или даже 1:128. Архитектура FTTH на базе PON обычно поддерживает протокол Ethernet. В некоторых случаях используется дополнительная длина волны нисходящего потока, что позволяет предоставлять традиционные аналоговые и цифровые телевизионные услуги пользователям без применения телевизионных приставок с поддержкой IP.

Рисунок 1.6 - Архитектура Ethernet FTTH с топологией «Звезда»

В настоящее время существует три различных стандарта сети PON, которые приведены в таблице. Параметры полосы пропускания обозначают совокупную скорость передачи данных в нисходящем и восходящем потоках. Эта скорость передачи данных делится между 16, 32, 64 или 128 абонентами, в зависимости от плана развертывания. На таблице показаны разновидности PON.

Таблица 1.1 - Разновидности PON

Разновидности сети	BPON	EPSON	GPON
Стандарт	ITU-T G.983	IEEE 802.3ah	ITU-T G.984
Пропускная способность	Нисходящий поток - до 622 Мбит/c Восходящий поток - до 155 мбит/с	Симметричный, до 1,25 Гбит/c	Нисходящий поток - до 2,5 Гбит/c Восходящий поток - до 1,25 Гбит/с
Длина волны нисходящего потока	1490 и 1550 мм	1550 мм	1490 и 1550 мм
Длина волны восходящего потока	1310 мм	1310 мм	1310 мм
Передача	ATM	Ethernet	Ethernet, ATM, TDM

Ниже на рисунке 1.7 изображена типичная пассивная оптическая сеть PON, в которой используются различные терминаторы оптической сети (optical network termination, ONT) или устройства оптической сети (optical network unit, ONU). ONT предназначены для использования отдельным конечным пользователем. Устройства ONU обычно располагаются на цокольных этажах или в подвальных помещениях и совместно используются группой пользователей. Голосовые сервисы, а также услуги передачи данных и видео доводятся от ONU или ONT до абонента по кабелям, проложенным в помещении абонента.

Архитектура BPON - это традиционная технология, которая в настоящее время все еще применяется некоторыми сервис-провайдерами в США, однако она быстро вытесняется другими архитектурами. В то время как EPON была разработана с целью снижения стоимости путем использования технологии Gigabit Ethernet, архитектура GPON разрабатывалась, чтобы обеспечить более высокую скорость передачи данных нисходящего потока, снизить накладные расходы и обеспечить возможность передачи трафика ATM и TDM. Несмотря на добавленную поддержку старых протоколов, эта возможность пока редко используется на практике. Вместо этого архитектура GPON используется в качестве транспортной платформы Ethernet.

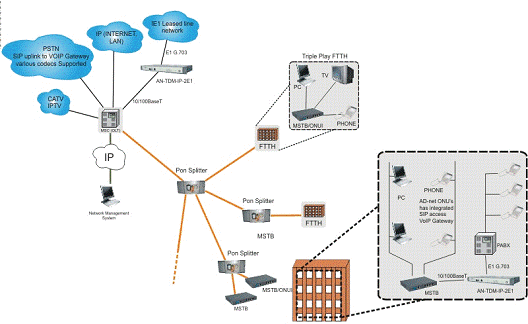

Рисунок 1.7 - Архитектура пассивной оптической сети PON

В данном разделе ознакомились с характеристикой ЗАО «АЦТ», с проектируемым участком пос. Ильинка, с технологией FTTx. На предоставленном участке будем использовать технологи FTTH, так как она сама перспективная в наше время и самая высокодоходная.

2 Выбор оборудования

.1 Мультисервисная сеть

Мультисервисная сеть представляет собой универсальную многоцелевую среду, предназначенную для передачи речи, изображений и данных с использованием технологии коммутации пакетов (IP). Основная задача мультисервисных сетей заключается в том, чтобы обеспечить работу разнородных информационных и телекоммуникационных систем и приложений в единой транспортной среде, когда для передачи и обычного трафика (данных), и трафика другой информации (речи, видео и т. д.) используется единая инфраструктура. Мультисервисная сеть открывает массу возможностей для построения многообразных наложенных сервисов поверх универсальной транспортной среды - от пакетной телефонии до интерактивного телевидения и Web-сервисов, что сегодня называется, как "triple-plays". Сеть нового поколения имеет следующие особенности:

универсальный характер обслуживания разных приложений;

независимость от технологий услуг связи и гибкость получения набора, объема и качества услуг;

полная прозрачность взаимоотношений между поставщиком услуг и пользователями.

Новые инфокоммуникационные услуги востребованы абонентами. Задача оператора заключается в том, чтобы найти разумные решения при построении сети доступа, учитывающие возникающую дифференциацию уровня спроса на услуги среди отдельных групп абонентов.

.2 Выбор и обоснование технологии широкополосного доступа

Термин «широкополосный доступ» используется для обозначения постоянного и высокоскоростного подключения к Интернет. Однако широкополосный доступ - это не только высокая скорость обмена информацией, но и особый способ использования всемирной сети. Пользователь широкополосного доступа имеет возможность в любую секунду получить или отправить большой объем любой информации, которая может включать в себя цветные изображения, аудио и видеоклипы, анимацию, телевизионный контент и многое другое. Широкополосный доступ обеспечивает предоставление пользователю самых современных услуг, независимо от точки его подключения. Обладатель широкополосного доступа имеет больше возможностей по использованию мультимедийных услуг и по информационному обеспечению своего бизнеса. Это файловый обмен, видеоконференции, игры; услуги охранных систем; телефонные и банковские услуги и т.д. Всё это стало доступным благодаря современным сетям широкополосного доступа (ШПД).

Широкополосный доступ способствует также появлению новых сфер деятельности человека и обогащает уже существующие. Он стимулирует экономический рост и открывает новые возможности для инвестиций и трудоустройства.

.3 Оптические кабели

В данном разделе будет представлено оборудование для построения проекта сети связи на базе технологии FTTH для предоставления услуг связи.

Для построения сети необходимы кабели, в этом проекте будут приведены сравнения различных фирм кабелей и выбраны самые оптимальные.

Кабель, который будет выбран, прокладывается в грунте и проходит от магистрального кабеля до климатического термошкафа.

Кабель оптический SNR-FOCB-UT-0-04

Кабель для укладки в грунт, одномодульный с гофрированной стальной броней, армированный, 4 волокна. На рисунке 2.1 показан оптический кабель SNR-FOCB-UT-0-04.

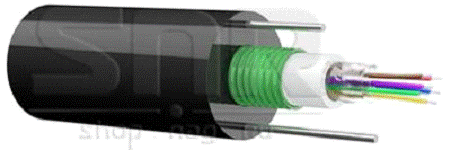

Рисунок 2.1 - Кабель оптический SNR-FOCB-UT-0-04

Технические характеристики кабеля:

оболочка (полиэтилен);

стальная гофрированная лента;

стальная проволока;

центральный оптический модуль;

гидрофобный заполнитель;

оптические волокна.

Кабель оптический СЛ-ОКПБ-НУ-Е2-2,7

Бронированный кабель предназначен для прокладки в грунт и канализацию, имеет негорючую оболочку и два одномодовых волокна. На рисунке 2.2 показан оптический кабель СЛ-ОКПБ-НУ-Е2-2,7.

Кабель имеет очень прочную броню, позволяет использовать кабель в грунте и кабельной канализации. Способность брони возвращаться после снятия нагрузки к исходному состоянию существенно увеличивает надежность кабеля. Негорючая оболочка, устойчивая к ультрафиолету.

Расшифровка кабеля СЛ-ОКПБ-НУ-Е2-2,7:

СЛ - СтарЛинк (ООО «НПП СТАРЛИНК»);

ОК - Оптический Кабель;

П - Центральный полимерный модуль;

Б - Бронированный;

материал внешней оболочки, НУ - устойчив к воздействию ультрафиолетового излучения;

- тип оптоволокна, Е2 - одномодовое с нулевой дисперсией на длине волны 1310 нм (МСЭ-Т G.652 <#"803339.files/image009.gif">

Рисунок 2.2 - Кабель оптический СЛ-ОКПБ-НУ-Е2-2,7

Таблица 2.1 - Бронированный оптический кабель

Кабель	Количество волокон	Производитель кабеля	Прочность при растяжении	Прочность при сжатии
SNR-FOCB-UT-0-04	4	Франция	1,5 кH	1 кН
СЛ-ОКПБ-НУ-Е2-2,7	4	Россия, волокно Fujikura	2,7 кН	5 кН

Исходя из данного сравнения, приведенные в таблице 2.1, бронированного оптического кабеля, можно увидеть, что кабель СЛ-ОКПБ-НУ-Е2-2,7 не смотря на небольшую разницу со своим конкурентом, намного превосходить по прочности при растяжении и сжатии, поэтому на данном участке будем использовать кабель Российского производства.

Следующий кабель будет подвесным, который протягивается от климатического термошкафа и по опорам ЛЭП на протяжение всего проектируемого участка.

Кабель ИК/Д-М

Подвесной оптический кабель с внешним диэлектрическими силовым элементом на основе модульной конструкции. Кабель показан на рисунке 2.3.

Описание оптического кабеля:

диэлектрик для подвеса 4 кН;

модульная конструкция;

одномодовый;

4-144 волокна.

Цена:

8 волокон - 48 150.00 руб./км;

12 волокон - 54 650.00 руб./км;

16 волокон - 56 600.00 руб./км;

24 волокна - 64 390.00 руб./км;

32 волокна - 72 400.00 руб./км;

волокон - 92 610.00 руб./км.

Оптические кабели типа ИК/Д предназначены для подвески на опорах линий связи,

между зданиями и сооружениями. Допускается подвешивать кабель на контактной сети железных дорог, опорах линий электропередач в точках с максимальной величиной потенциала электрического поля до 12 кВт, а также с максимальной величиной потенциала электрического поля до 25 кВт (ИКТ/Д).

Рисунок 2.3 - Кабель оптический ИК/Д-М



Технические характеристики кабеля:

- параметр ИК/Д-М;

конструкция Модульная;

количество оптических волокон в кабеле до 144;

количество элементов повива сердечника 4 - 27;

номинальный наружный диаметр кабеля/габариты от, мм. 8/17;

масса кабеля, кг. /км. от 130;

длительно допустимая растягивающая нагрузка, кН. 3,0 - 15,0;

допустимая раздавливающая нагрузка, кН. /см. 0,3;

допустимое ударное воздействие, не менее, Дж. 5;

минимальный радиус изгиба 20 ø кабеля;

рабочий диапазон температур, °C от -60°С до +70°С;

температура прокладки и монтажа, не менее, °C -10°С.

Расшифровка кабеля ИК/Д-М:

ИК - оптический кабель, производства «Интегра-Кабель»;

Д - внешний силовой элемент (стальной трос или проволока в полимерном покрытии);

М - тип сердечника (повив модулей).

Кабель оптический SNR-FOCA-UT3

Кабель подвесной, одномодульный с выносным силовым элементом, 24 волокна. Кабель показан на рисунке 2.4.

Цена:

4 волокна - 29 387.54 руб./км;

12 волокон - 37 652.66 руб./км;

16 волокон - 44 311.12 руб./км;

24 волокна - 54 527.95 руб./км.

Кабель подвесной, одномодульный с выносным силовым элементом, 24 волокна

Технические характеристики:

оболочка (полиэтилен);

оболочка (полиэтилен);

стальной трос;

полимерная оболочка;

гидрофобный заполнитель;

центральный оптический модуль.

Кабель предназначен для подвеса на опорах линий связи и электропередач, городского электротранспорта, между домами и другими объектами.

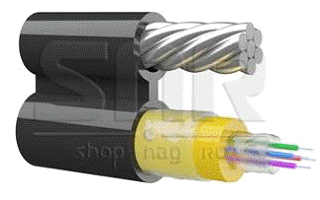

Рисунок 2.4 - Кабель оптический SNR-FOCA-UT3

Кабель типа “8” (с выносным несущим элементом) с одним оптическим модулем, в котором может располагаться до 24 оптических волокон. Наружная оболочка изготовлена из УФ-стабилизированного полиэтилена высокой плотности. Несущий силовой элемент выполнен из оцинкованного витого троса, толщиной 2.4 мм, что обеспечивает кабелю высокую устойчивость к продольным натяжениям. В кабеле используется волокно Fujikura стандарта G652D. В таблице 2.2 приведены сравнения подвесного кабеля.

Таблица 2.2 - Сравнение подвесного кабеля

Кабель	Количество волокон	Производитель кабеля	Прочность при растяжении	Прочность при сжатии	Рабочая температура	Силовой элемент
ИК/Д-М	8,12,16, 24,32,48	Россия	3000 - 15000 Н	300 Н	-60°С +70°С	Стальной трос
SNR-FOCA-UT3-24	4,12, 16,24	Франция	4000 Н	300 Н	-40°C +60°C	Диэлектрический стержень

В постройки сети кабель будет подвешиваться на электрических столбах, поэтому в ее постройки будем использовать кабель ИК/Д-М, Российского производства, которое превосходит другой кабель по прочности, при растяжении и сжатие, и рабочей температуры.

Следующий кабель будет подвесным, и протягиваться от распределительной коробки до дома.

Кабель оптический ОПЦ-3,5-Д2

Оптический кабель имеет диэлектрик для подвеса 1,2 кН, центральную трубку, 2-24 волокна.

Допустимая раздавливающая нагрузка - 1 кН/см.

Допустимая растягивающая нагрузка - не менее 1000 Н.

На рисунке 2.5 показано строение оптического кабеля ОПЦ-3,5-Д2.

Рисунок 2.5 - Кабель оптический ОПЦ-3,5-Д2



Кабель оптический Alpha Mile Микро ADSS

Микро ADSS кабель с центральной трубкой, полностью диэлектрический, два оптических волокна. Кабель показан на рисунке 2.6.

Рисунок 3.6 - Кабель оптический Alpha Mile Микро ADSS

Назначение, полностью диэлектрическая конструкция позволяет подвешивать кабель на опорах контактной сети электротранспорта или линий электропередачи до 12 кВ. Малые габариты и вес позволяют также позволяет прокладывать кабель с применением технологии задувки в пластиковые трубы и микроканалы.

Таблица 2.3 - Диэлектрический кабель

Кабель	Количество волокон	Производитель кабеля	Прочность при растяжении	Прочность при сжатии	Рабочая температура
ОПЦ-3,5-Д2	2	Россия	1000 Н	1000 Н	-50°С +70°С
Alpha Mile Микро ADSS	2	Германия	500 Н	100 Н	-30℃ +70℃

Исходя из данного сравнения, приведенное в таблице 2.3, подвесного оптического кабеля, можно увидеть, что кабель ОПЦ-3,5-Д2 не смотря на небольшую разницу со своим конкурентом, намного превосходить по прочности и рабочей температуре, поэтому на данном участке будем использовать кабель Российского производства.

.4 Оптическое оборудование

Для подвески кабеля необходимы анкерные зажимы, которые натягивают оптический кабель на опорах ЛЭП.

Зажим анкерный клиновой SNR-PA-05F

Зажим анкерный натяжной для крепления оптических кабелей типа "8", диаметр зажимаемого элемента от 3 до 6 мм, клинья скругленной формы без зубьев, максимальное растягивающее усилие 0,8 кН. Анкерный зажим показан на рисунке 2.7.

Цена - 160.85 руб. / шт.

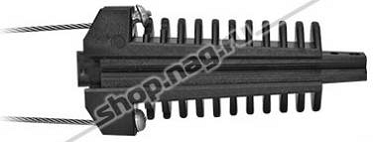

Рисунок 2.7 - Зажим анкерный клиновой SNR-PA-05F

Зажимы натяжные (анкерные) позволяют быстро и просто закрепить на опорах кабель типа "8" за несущий трос или проволоку. Анкерный зажим состоит из пластикового корпуса, пары невыпадающих металлических клиньев (зажимное устройство) и хомута из стального нержавеющего троса. Клинья имеют скругленную форму без зубьев, благодаря чему обеспечивает более "мягкое" сцепление зажима с несущим элементом кабеля. В этом случае кабель не повреждается в месте крепления, при действии на него рывков и чрезмерных продольных нагрузок.

Высокопрочный пластик, стабилизированный к воздействию ультрафиолетовых лучей, обеспечивает надежное крепление в любых климатических условиях.

Все части надежно скреплены и не могут быть утеряны.

Технические характеристики:

диаметр зажимаемого элемента - от 3 до 6 мм;

длина петли - 310 мм;

максимально растягивающее усилие - 0,8 кН;

материал корпуса - ультрафиолет стойкий полимер;

материал клиньев - сплав цинка;

материал троса - нержавеющая сталь.

Зажим анкерный клиновой Alpha Mile 806-01-35

Зажим анкерный натяжной Alpha Mile 806-01-35 - диаметр зажимаемого элемента от 3 до 5 мм, показан на рисунке 2.8

Цена - 127.98 руб. / шт.

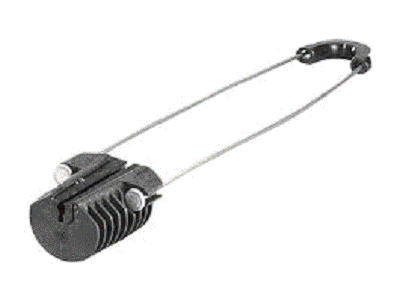

Рисунок 2.8 - Зажим анкерный натяжной Alpha Mile 806-01-35

Зажимы натяжные 809-01-35, 806-01-69 (анкерные, клиновые) предназначены для крепления и удержания в натянутом состоянии кабелей типа "8" (с несущей стальной проволокой или тросом), а также круглого и овального самонесущего кабеля.

Натяжной зажим состоит из пластикового корпуса с зажимными невыпадающими клиньями и хомута из стального нержавеющего троса.

Высокопрочный пластик, стабилизированный к воздействию ультрафиолетовых лучей обеспечивает надежное крепление в любых климатических условиях.

Петля может разниматься для удобства зацепа за кольцевые крепления. Для предохранения троса и равномерного распределения нагрузки в точке крепления петля снабжена пластмассовым коушем.

Натяжные зажимы 806-01-35 и 806-01-69 являются собственной разработкой с применением компьютерного моделирования, что позволило добиться наилучшей цены при высоком качестве изделия.

Подвес изготавливается на собственной производственной линии с применением только качественного материала: полиамид ПА 6 210 КС.

Анкерный зажим AC68 260 (Telenco)

Данный зажим позволяет закрепить оптический кабель типа "8" за вынесенный диэлектрический силовой элемент.

Цена - 389,84 руб./шт.

Зажим анкерный клиновой AC68 260 предназначен для крепления и удержания в натянутом состоянии оптического кабеля с выносным стальным силовым элементом типа.

На рисунке 2.9 показан анкерный зажим.

Анкерные зажимы для подвеса оптических кабелей с несущим тросом из диэлектрика или алюминиевого сплава состоят из открытого конического корпуса, пары клиньев из термопластика (зажимное устройство) и гибкой петли.

Рисунок 2.9 - Анкерный зажим AC68 260



Преимущества анкерных зажимов:

- простота и скорость монтажа (не требуется специальных умений и дополнительных инструментов, что позволяет избежать повреждений кабеля при его монтаже);

надежность (позволит сохранить целостность кабеля даже при таких повреждениях как упавшее дерево во время грозы);

безопасность (сведен к минимуму риск получения травмы при монтаже);

качество (анкерный зажим устойчив к нагрузкам, растяжениям, нагреванию и вибрациям).

Таблица 2.4 - Анкерные зажимы

Название зажима	Максимально растягивающее усилие	Производитель анкерного зажима
SNR-PA-05F	800 Н	Франция
Alpha Mile 806-01-35	1800 Н	Германия
AC68 260 (Telenco)	1500 Н	Россия

Исходя из данных, показанные в таблице 2.4, анкерных зажимов, видно, что по растягивающему усилию и цене выигрывает Alpha Mile, поэтому именно эти зажимы будут использоваться в постройки сети.

Распределительная коробка

Распределительная коробка используется в системах передачи данных для соединения и коммутации абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон.

Оптический бокс SNR-FTTH-FDB-04 используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон. Допускает ввод двух линейных оптических кабелей <#"803339.files/image017.gif">

Рисунок 2.10 - Коробка распределительная оптическая SNR-FTTH-FDB-04

Внутри бокса расположена откидная монтажная панель на которой размещен кронштейн для установки до 4 оптических адаптеров <#"803339.files/image018.gif">

Рисунок 2.11 - Климатический термошкаф



Делитель оптический корпусный SNR-CPC-1x2

Одномодовые оптические делители (coupler) предназначены для ответвления оптической мощности в сетях кабельного телевидения, пассивных оптических сетях (PON), контрольно-измерительном оборудовании, в локальных сетях, и телекоммуникациях. Производятся с требуемым числом ответвлений (от 1 х 2 до 32 х 32) и делением мощности в разных процентных отношениях (с шагом 1 %). В зависимости от рабочей длины волны, делители производятся однооконные, оптимизированные для работы на одной длине волны 1310 или 1550 нм, или двухоконные для работы на разных длинах волн одновременно в сетях с WDM. Оптический делитель изображен на рисунке 2.12.

Корпусный делитель с выводами в виде волокна 250 мкм, предназначенные для монтажа способом сварки. Производятся с различным соотношением деления с шагом 5%. Габаритные размеры делителя 3х54 мм, поэтому его, как правило, устанавливают в сплайс-кассете оптического бокса, кросс - системы или муфты. Цена: 466.71 Рублей/шт.

Рисунок 2.12 - Делитель оптический корпусный SNR-CPC-1x2



Делитель оптический планарный SNR-PLC-1x24-SC/APC

Применение новейших пленочных технологий в построении оптических устройств позволяет изготавливать малогабаритные изделия с отличными характеристиками. PLC оптические делители характеризуются широкой полосой рабочего диапазона, стабильными параметрами, высокой надежностью. Цена: 6 105.30 Рублей/шт. Оптический делитель изображен на рисунке 2.13.

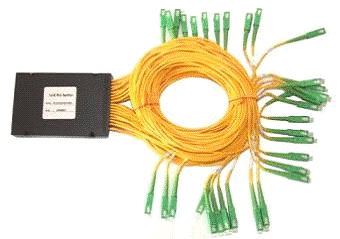

Рисунок 2.13 - Делитель оптический планарный SNR-PLC-1x24-SC/APC



Коммутатор Cisco Catalyst WS-C2960S-48TS-L

Управляемый коммутатор Layer2, 48 портов 10/100/1000Base-T, 4 порта 1000Base-X SFP. На рисунке 2.14 показан коммутатор Cisco Catalyst. Цена 259 508 руб./шт.

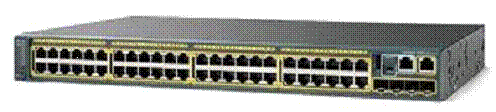

Рисунок 2.14 - Коммутатор Cisco Catalyst

Catalyst WS-C2960S-48TS-L представляет собой отдельно стоящий интеллектуальный коммутатор фиксированной конфигурации с программным обеспечением LAN Base. Cisco Catalyst WS-C2960S-48TS-L является идеальным решением для предприятий малого и среднего бизнеса, позволяющим пользоваться следующими преимуществами: интегрированная безопасность сети, включая (Network Admission Control), преоритизацию трафика QoS (advanced quality of service) и многих других. Коммутатор Cisco Catalyst WS-C2960S-48TS-L легок в конфигурированни и обслуживании, а также крайне надежен. Он является частью вашей интегрированной сети передачи данных и может управляться централизованно с помощью программного обеспечения Cisco Network Assistant.

Основные особенности:

4 порта аплинков 1000Base-X(SFP);

Cisco FlexStack модуль с пропускной способностью 20G(опционально);

организация контроля сети и оптимизация ширины канала с использованием QoS, дифференцированного ограничения скорости и ACL;

поддержка USB накопителей, для быстрого бэкапа, дистрибуции и упрощения управления;

коммутаторы просты в управлении и конфигурировании.

На таблице 2.6 показаны технические характеристики коммутатора Cisco Catalyst.

Таблица 2.6 - Технические характеристики коммутатора Cisco Catalyst

Пропускная способность, Гбит/с	77.4	128 MB
Объем flash-памяти, Мб	64 MB
Таблица MAC адресов	8000
Максимальное количество VLAN	255
Максимальное количество номеров VLAN	4000
IGMP Snooping	255
QoS	Auto/Per Port
Коммутирующая матрица	88 Gbps
Переменые(АС): входное напряжние(В) и ток (А)	100-240В AC (autoranging) , 1,3-0.8A
Постоянные(DC): входное напряжение (В) и ток (А)	+12В, 5А
Время наработки на отказ (MTBF), ч	243 595
Максимальная потребляемая мощность, Вт	45
Уровень шума, дБа	40
Размеры (В x Ш x Г), см	4,4 х 44,5 x 23,6
Вес, кг	3,6

Оптический кросс SNR-ODF-48R-L

Оптический кросс - устройство для разъёмного соединения оконцованного многоволоконного оптического кабеля <https://ru.wikipedia.org/wiki/%D0%9E%D0%BF%D1%82%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D1%8C> и оптических шнуров с помощью специальных розеток. Оптические кроссы изготавливаются двух видов: рэковые (для установки в коммутационные шкафы и телекоммуникационные стойки <https://ru.wikipedia.org/wiki/%D0%A2%D0%B5%D0%BB%D0%B5%D0%BA%D0%BE%D0%BC%D0%BC%D1%83%D0%BD%D0%B8%D0%BA%D0%B0%D1%86%D0%B8%D0%BE%D0%BD%D0%BD%D0%B0%D1%8F_%D1%81%D1%82%D0%BE%D0%B9%D0%BA%D0%B0>) и настенные.

Бюджетный стоечный оптический кросс с возможностью установки сменных адаптерных планок, до 48 оптических портов. Цена - 1 181.20 Руб./шт. Оптический стоечный кросс предназначен для монтажа магистрального оптического кабеля с последующей коммутацией оптических линий, на рисунке 2.17 показан оптический кросс

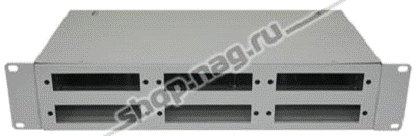

Рисунок 2.17 - Кросс оптический SNR-ODF-48R-L

Кросс, оснащен шестью кабельными вводами, что позволяет легко вводить кабель. Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью пластиковых хомутов, а также фиксировать силовой элемент с помощью винтового зажима.

Оптические порты располагаются на сменных адаптерных планках (заказывается отдельно SC <#"803339.files/image023.gif">

Рисунок 2.18 - Зажим поддерживающий SNR-PP1-3034

Дугообразные канавки позволяют использовать зажим на промежуточных опорах с углом поворота трассы кабеля до 25°. В зависимости от диаметра несущего троса, зажим размещают малой или большой канавкой вниз.

Зажим крепится на деревянных, железобетонных или металлических опорах любого диаметра при помощи стальной ленты или болта (М14х225 или М16х250). При повороте трассы влево зажим устанавливают на правой стороне опоры (и наоборот).

Изделие является функциональным аналогом Telenco SC30/34

Основные особенности:

зажим SNR-PP1-3034 имеет две канавки, позволяющие крепить кабель типа «8» с диаметром несущего троса по изоляции от 4 до 9мм (4-5мм в малой и 6-9мм в большой);

зажим можно устанавливать на опорах всех типов, используя стальную ленту, или же с помощью болта (на просверленных насквозь опорах);

винты затягиваются с помощью шестигранного ключа на 13 мм;

пластиковые канавки предохраняют кабель от повреждения при сверхнормативной вертикальной нагрузке (падение дерева, наезд автомобиля);

стальные пластины имеют два опорных отверстия для подвески раскаточного ролика при размотке кабеля. Эти отверстия также могут быть использованы для крепления двух анкерных зажимов (5-35);

детали из нейлона обеспечивают электрическую изоляцию до 4 кВ между несущим тросом кабеля и зажимом (опорой).

МаршрутизаторыCPE-W4N комбинированный проводной/беспроводной маршрутизатор, разработанный специально для малого бизнеса, офиса, домашнего использования и отвечающий их требованиям. Поддерживает стандарты IEEE 802.11n, IEEE 802.11g и IEEE 802.11b и обеспечивает скорость беспроводной передачи данных до 300Мбит/с. Маршрутизатор показан на рисунке 2.19.

Рисунок 2.19 - Маршрутизатор SNR-CPE-W4N

Беспроводной маршрутизатор, скорость до 300М (2T2R), стандарт 802.11n. Аналог DIR-615. Цена - 1 742.00 Руб./шт.

Маршрутизатор поддерживает технологию 2х2 MIMO и имеет две внешних всенаправленных съемных антенны, наилучшее качество беспроводной связи, скорость передачи данных, стабильную работу и большую зону покрытия. Вместе с этим, технология CCA автоматически предотвращает конфликты каналов при помощи средств выбора канала.

Маршрутизатор SNR-CPE-W4N обеспечивает высокоскоростную передачу звукового и видео сигналов, позволяя работать с ними одновременно. При этом для достижения максимального качества приложениям, которым требуется высокая пропускная способность канала передачи данных и которые чувствительны к обрывам сигнала (таким как приложения для работы с потоковым видео и голосовыми сообщениями) предоставляется приоритет. Устройство совместимо с прочими продуктами, поддерживающими беспроводные протоколы 11g и 11n.

Основные особенности:

чипсет Ralink 3052 (RT3052);

тип WiFI: 2T2R;

память SDRam: 32MB;

память Flash: 4MB;

-установленное ПО Wive-NG RTNL <#"803339.files/image025.gif">

Рисунок 2.20 - Huawei HG8447



Возможности

Порт: 4POTS+4GE+1USB+1CATV+WiFi.

Plug-and-play (PnP): Услуги Интернет, IPTV и VoIP могут быть реализованы в NMS одним нажатием, и не требуется их локальное конфигурирование.

Удаленная диагностика: Удаленная локализация неисправностей реализуется с помощью тестирования портов POTS по линейному шлейфу и имитации вызовов, инициированных со стороны NMS.

Высокоскоростная маршрутизация, маршрутизация на скорости линии GE в сценарии с мостовыми соединениями и на скорости 900 Мбит/с в сценарии NAT.

Экологичная технология энергосбережения: Экономия энергопотребления составляет 25% при использовании решения высоко интегрированной системы на базе набора микросхем (SOC), в котором одна микросхема интегрируется с модулями PON, передачи голоса, шлюза и LSW.

Применение и выгоды. Возможность высокоскоростной маршрутизации обеспечивает оптимальное терминальное решение и ориентированные на будущие услуги, поддерживающие средства развертывания FTTH.

Возможность рlug-and-play упрощает и ускоряет процесс обеспечения услуг.

Мощные возможности удаленной диагностики обеспечивают более быструю локализацию неисправностей и сокращение OPEX.

Таблица 2.8 - Маршрутизаторы

Название маршрутизатора	Страна изготовитель	Диапазон частот	Рабочая температура
Huawei HG8447	Китай	2400 - 2483.5 ГГц	От 0°C до 55°C
SNR-CPE-W4N	Германия	2400 - 2483.5 ГГц	От 0˚ до 40˚C

В таблице 2.8 показано сравнение маршрутизаторов, в результате сравнения ясно видно, что маршрутизатор Huawei HG8447 китайского производства, превосходит маршрутизатор SNR-CPE-W4N, по рабочей температуре, но абонент может выбрать и другой маршрутизатор на свое усмотрение.

В таблице 2.9 расписано все оборудование, которое понадобиться нам для построения оптической сети по технологии FTTH. Участок, на котором будет использовать оборудование находиться в пос. Ильинка.

Таблица 2.9 - Выбранное оборудование

Вид оборудования	Название оборудования	Страна изготовитель	Количество, строительная длина
Бронированный кабель	СЛ-ОКПБ-НУ-Е2-2,7	Россия, волокно Fujikura	500 м
Диэлектрический подвесной кабель	ОПЦ-3,5-Д2	Россия	400 м
Подвесной кабель	ИК/Д-М	Россия	500 м
Зажим для кабелей	Alpha Mile 806-01-35	Германия	7 шт.
Распределительная коробка	SNR-FTTH-FDB-04	Франция	10 шт.
Климатический термошкаф	SNR-TBL-1880-60-F-AC1000	Франция	1 шт.
Оптический сплитер	SNR-CPC-1x2	Франция	1 шт.
	SNR-PLC-1x32-SC/APC	Франция	2 шт.
Коммутатор	Cisco Catalyst WS-C2960S-48TS-L	США	1 шт.
Аккумулятор	SNR-BAT-12-45A	Франция	1 шт.
Продолжение таблицы 2.9
Оптический кросс	SNR-ODF-48R-L	Франция	1 шт.
Зажим подвесной	SNR-PP1-3034	Франция	5 шт.
Маршрутизатор	Huawei HG8447	Китай	36 шт.

В данном разделе произведен выбор технологии FTTH, архитектура построения PON, а также выбор и сравнения различного оборудования связи. Все выбранные компоненты будут использоваться для построения абонентской линии связи, схема абонентской линии связи показана на схеме № 1.

3 Расчетная часть

.1 Расчет номерной емкости

Номерная емкость телефонной станции (N) определяется по формуле (3.1).

  (3.1)

где  - численность населения на проектный период, 4774 человека;

m - Средняя норма телефонной плотности на 1000 человек населения, в расчете можно принять m=215 (средняя норма телефонной плотности для сельской местности на 2010 г.)

Величина  определяется по формуле (3.3):

 (3.2)

где H - численность населения на момент проектирования, тыс. чел.;

Р - средний процент ежегодного прироста населения, %, в расчетах принять Р = 1%;

t - число лет проектного периода

=



.2 Расчет необходимого количества оптического кабеля

При определении требуемой длины прокладываемого оптического кабеля (ОК), должен предусматриваться его запас с учетом неровности местности и расхода на разделку концов кабеля при проведении измерений оптических характеристик и сращивания строительных длин ОК. Нормы расхода ОК на 1 км трассы которые будут использованы в расчетах, приведены в табл. 3.1.

Таблица 3.1 - Нормы расхода ОК на 1 км трассы

Место прокладки кабеля	Количество кабеля на 1 км трассы
В грунт	1,02
Через водные преграды	1,14
В кабельной канализации	1,057
На опорах	1,05

Выбранный кабель СЛ-ОКПБ-НУ-Е2-2,7 прокладывается в грунте. При определении требуемой длины прокладываемого ОК необходимо учесть запас на монтаж соединительной муфты. Длина запаса ОК на монтаж муфты и производство контрольных измерений учитывается смонтированной в котловане 30 м.

Данные, необходимые для расчета длины проектируемой линии по волокну, приведены в табл. 3.2. Проект участок условно разделен на 5 части:

участок № 1, кабель, проложенный в грунте, от магистрального кабеля до климатического термошкафа;

участок № 2, кабель, который подвешен на опорах от климатического термошкафа и по улице Солнечная;

участок № 3, кабель, который подвешен на опорах от климатического термошкафа и по улице А.Сергеева;

участок № 4, подвесной кабель, от распределительной коробки и до дома абонента, 17 домов расположены на расстояние 5 метрах;

участок № 5, подвесной кабель, от распределительной коробки и до дома абонента, 19 домов расположены на расстояние 15 метрах.

Таблица 3.2 - Длина участков трассы

Тип кабеля	Участок	Протяженность участка проектируемой трассы (км)
СЛ-ОКПБ-НУ-Е2-2,7	№ 1	0,53
ИК/Д-М	№ 2	0,18
	№ 3	0,24
ОПЦ-3,5-Д2	№ 4	0,085
	№ 5	0,285
Общее количество кабеля		1,32

Расчет длины оптического кабеля производиться по формуле (3.3):

,  (3.3)

1) участок № 1 кабель СЛ-ОКПБ-НУ-Е2-2,7.

 .

) участок № 2 кабель ИК/Д-М:

) участок № 3 кабель ИК/Д-М:

) участок № 4 кабель ОПЦ-3,5-Д2:

) участок № 5 кабель ОПЦ-3,5-Д2:

Результаты расчетов сведены в таблице 3.3.

Таблица 3.3 - Результаты расчета длины кабеля

Тип кабеля	Участок	Длина оптического кабеля (км)
СЛ-ОКПБ-НУ-Е2-2,7	№ 1	0,54
ИК/Д-М	№ 2	0,189
	№ 3	0,252
ОПЦ-3,5-Д2	№ 4	0,089
	№ 5	0,299
Общее количество кабеля		1,369

.4 Расчет необходимой пропускной способности каналов

Для качественной трансляции телевизионных программ по IP-телевидению и разговору по IP-телефонии, как уже было сказано выше, нужно обеспечить сеть определенной полосой пропускания. Для нахождения, пропускной способности каналов были произведены необходимые расчеты, которые показаны ниже. При расчетах также был учтен резерв пропускной способности каналов, для дальнейшего развития предоставляемых услуг сети.

На участке от центрального узла до абонентского узла PON будет передаваться, в основном, трафик трех типов, созданный IP-телефонией, IP-телевидением и передачи данных.

Из этого следует, что пропускная способность канала на этом участке должна быть не меньше, чем сумма пропускных способностей, занимаемых перечисленными выше службами, а именно трафик созданный:

- IP-телефонией составляет 155 кбит/сек.;

IP-телевидением составляет 5 Мбит/сек. (1 канал);

передачи данных составляет 20 Мбит/сек.

Следовательно, пропускная способность канала S будет равна и высчитывается по формуле (3.4)

 (3.4)

где  - передача данных;

 - IP-телевидение;

 - IP-телефония.

После расчетов видно, что для удовлетворения требований всех приложений, должен как минимум обеспечивать пропускную способность канала в 25 Мбит/сек., на каждого абонента сети.

Проектируемая телекоммуникационная сеть состоит из двух деревьев PON. Первое дерево PON содержит 13 абонентских узла, второе 23 абонентских узла. Учитывая тот факт, что максимальное количество узлов на одно дерево PON равно 32, можно посчитать суммарную пропускную способность Ssum одного дерева PON с учетом запаса на дальнейшее подключение новых абонентов, рассчитывается по формуле (3.5).

  (3.5)

где  S - пропускная способность канала;

- количество узлов.

После расчетов видно, что данный участок, для удовлетворения требований всех приложений, должен как минимум обеспечивать пропускную способность канала в 800 Мбит/с.

Для реализации технологии PON выбран стандарт EPON. Данный стандарт позволяет передавать данные на скорости свыше 1000 Мбит/с, что не только удовлетворяет нашим условиям, но и дает нам существенный запас на развитие.

На таблице 3.4 рассчитано общее количество необходимого оборудования для построения схемы организации связи, которая показана на демонстрационном чертеже № 1.

Таблица 3.4 - Техника экономические показатели

Вид оборудования	Название оборудования	Страна изготовитель	Строительная длина, количество	Цена
Бронированный кабель	СЛ-ОКПБ-НУ-Е2-2,7	Россия, волокно Fujikura	540 м, 4 волокна	29 120.00 руб. / км
Диэлектрический подвесной кабель	ОПЦ-3,5-Д2	Россия	388 м, 2 волокна	15 930.00 руб. /км
Подвесной кабель	ИК/Д-М	Россия	189 м, 32 волокна	72 400.00 руб./км.
			252 м, 48 волокна	92 610.00 руб./км.
Зажим для кабелей	Alpha Mile 806-01-35	Германия	7 шт.	127.98 руб. / шт.
Распределительная коробка	SNR-FTTH-FDB-04	Франция	10 шт.	483 руб. /шт.
Климатический термошкаф	SNR-TBL-1880-60-F-AC1000	Франция	1 шт.	102 745.52 руб./ шт
Оптический сплитер	SNR-CPC-1x2	Франция	1 шт.	466.71 руб./шт.
	SNR-PLC-1x32-SC/APC	Франция	2 шт.	6 105.30 руб./шт.
Коммутатор	Cisco Catalyst WS-C2960S-48TS-L	Китай	1 шт.	259 508.00 руб./шт.
Аккумулятор	SNR-BAT-12-45A	Франция	1 шт.	5 920 руб./шт.
Оптический кросс	SNR-ODF-48R-L	Франция	1 шт.	1 181.20 руб./шт.
Зажим подвесной	SNR-PP1-3034	Франция	5 шт.	190.95 руб./шт.
Маршрутизатор	Huawei HG8447	Китай	36 шт.	1 406 руб. / шт.
Итого				649 388,64 Рублей

Исходя из выбранного оборудования и расчета необходимого количества абонентов, протяженность ОК согласно заданию, разрабатывается схема организация связи, показанная на схеме № 2.

4 Техника безопасности и охрана окружающей среды

.1 При подвеске кабеля

При производстве работ следует руководствоваться правилами техники безопасности при работах на кабельных линиях связи и проводного вещания.

Особое внимание необходимо обратить на работы в местах пересечений и сближении с наземными коммуникациями, в особенности с линиями электропередач и газопроводов.

Производить любые работы без присутствия представителей владельцев коммуникаций категорически запрещается!

Перед началом работ необходимо обязательно сличение чертежей с фактическим местоположением в присутствии представителей их владельцев.

Работы по подвеске волоконно-оптических и коаксиальных кабелей связи над проводами линий электропередачи, как правило, должны производиться после снятия напряжения с линий электропередачи и заземления проводов этих линий на месте работ. Возможность и время снятия напряжения согласовывают с предприятием, эксплуатирующим эти линии.

Если напряжение с проводов электропередачи снять невозможно, то работу разрешается выполнять без снятия напряжения, но обязательно в диэлектрических перчатках и галошах с применением инструмента с изолирующими ручками. При этом веревку следует перебрасывать через ЛЭП, стоя в изолированной корзине автовышки. Перетягивать кабель, необходимо с помощью веревочной петли.

После того как будет установлено, что на тросах и кабелях линий связи отсутствует постороннее напряжение выше 1000 В, с помощью индикатора низкого напряжения необходимо убедиться, что на тросах и кабелях связи или проводного вещания отсутствует также и постороннее напряжение ниже 1000 В. Пользоваться только одним индикатором низкого напряжения типа ИНН-1 для установления наличия постороннего напряжения на тросах и кабелях связи или проводного вещания, имеющих пересечения с линиями электропередачи напряжением выше 1000 В, запрещается.

.2 При прокладке кабеля по стенам зданий

При работах, связанных с прокладкой кабеля по стенам зданий, необходимо пользоваться исправленными деревянными или металлическими лестницами, стремянками, подмостями и автовышками (при наружных работах).

Лестницы должны быть прочными и надежными. Дерево, применяемое для изготовления лестниц. Должно быть выдержанным и сухим. Сучковатость в нем не допускается.

Ступени деревянных лестниц и стремянок должны быть прочно вставлены в выдолбленные отверстия в тетивах. Расстояние между ступенями должно быть 250мм. Тетивы должны скрепляться стяжными болтами не реже чем 2м. а также под верхней и нижней ступенями. Применять лестницы и стремянки со ступенями, нашитыми гвоздями, без их предварительной врезки запрещается.

Нижние концы приставных лестниц должны иметь упоры в виде острых стальных наконечников при установке на грунте или резиновые башмаки при установке на полу, асфальте и т.п.

Общая длина (высота) приставной лестницы должна обеспечивать рабочему возможность работать стоя на ступени, находящейся на расстоянии не менее 1 м от верхнего конца лестницы. Длина лестницы не должна превышать 5м.

Работы на высоте более 2,5м с электроинструментами, пневматическим инструментом, паяльной лампой и газовой горелкой, а также с монтажным пиротехническим пистолетом, независимо от высоты, разрешается только с подмостей или лестниц-стремянок, имеющих верхние площадки, огражденные перилами.

Проводить штробление стен и перекрытий в которых может быть расположена скрытая радио и электропроводка следует после отключения этих проводов от источников питания. При этом должны быть приняты меры по предупреждению ошибочного появления напряжения.

При штроблении и пробивке отверстий в бетонных или кирпичных стенах следует пользоваться рукавицами и предохранительными очками с небьющимися стеклами.

Раздвижные лестницы-стремянки должны иметь запорное устройство, исключающее возможность самопроизвольного раздвигания во время работы на них.

.4 Охрана окружающей среды

Охрана и защита окружающей среды являются важной составной частью планов социально-экономического развития нашей страны.

Строительство распределительной сети кабельного телевидения является экологически чистым. Электронное оборудование не оказывает влияния на организм человека ни по уровню электрического воздействия, ни по уровню шума, не выделяет никаких химических соединений.

В материалах проекта предусматриваются мероприятия по охране окружающей среды в процессе проведения строительства сети КТВ в 6-ом микрорайоне. Территория, на которой располагается рассматриваемый объект, не нарушается, поэтому специальных мероприятий по сохранению почвенно-растительного слоя на территории реконструкции не предусмотрено. После завершения работ на территории объекта предполагается провести восстановление и благоустройство: убирается строительный мусор.

Строительство будет производиться организацией, имеющей лицензию на осуществление строительной деятельности, обеспеченная дорожно-строительной техникой.

Отходы, образующие в период производства работ, вывозятся в организации, имеющие соответствующие разрешения и лицензии на данный вид деятельности.

В проекте принят ряд мероприятий, направленных на снижение негативного воздействия на окружающую природную среду:

применение автотранспорта с двигателями внутреннего сгорания, отвечающего требованиям ГОСТ и параметрам завода изготовителя по выбросам загрязняющих веществ в атмосферу;

осуществление ремонта и технического обслуживания дорожно-строительной техники и автотранспорта на территории производственной базы подрядной организации;

заправка автотранспорта на специализированных АЗС;

сохранение существующих зеленных насаждений при производстве работ;

движение автотранспорта по существующим дорогам;

организация сбора и вывоз формируемых отходов;

накопление и утилизация отходов от эксплуатации транспорта и строительной техники, работы по технологическому обслуживанию и ремонту транспорта подрядной организацией на производственной базе.

ЗАКЛЮЧЕНИЕ

В результате выполнения ВКР был разработан проект мультисервисной сети в пос. Ильинка Астраханской области. Разработанная сеть связи решает важные вопросы такие как, предоставление жителям пос. Ильинка, качественных услуг, более высокие скорости доступа в интернет, новейшую сеть кабельного телевидения, качественную и не дорогую IP-телефонии в сравнении с конкурентами.

Выбрана кабельная продукция для прокладки по опорным столбам. Выбрана топология проектируемой сети. Исходя из технических характеристик, соотношений цены и качества, требований по отказоустойчивости и качеству конечных услуг, было выбрано оборудование разных производителей. Произведен расчет необходимого количества оптического кабеля, затухания проектируемой линии, номерной емкости и расчет необходимой пропускной способности каналов, также было спроектирована схема участка мультисервисной сети, и показан общий план построения абонентской линии.

С внедрением проектируемой сети в эксплуатацию будет обеспечиваться качественный, бесперебойный доступ к сети связи, полностью обеспечена потребность населения в услугах электросвязи.

Выпускная квалификационная работа соответствует профессиональному модулю ПМ.03 «Техническая эксплуатация телекоммуникационных систем»

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1 Андреев, В.А. Строительство и техническая эксплуатация волоконно-оптических линий связи: учебное пособие / В.А. Бурдин, Б.В. Попов, А.И. Польников. - М.: Радио и Связь, 2010; -224с.

Бакланов, И.Г. NGN: принципы построения и организации / под ред. Ю.Н. Чернышова. - М.: Эко-Трендз, 2010 - 400 с.

Бителева, А.Д. Перспективы технологии FTTB/FTTH в кабельных сетях // Телемультимедиа, 2011 - 211 с.

Гаранин, М.В. Системы и сети передачи информации / М.В. Гаранин и др. - М.: Радио и связь, 2010. - 334 с.

Гольдштейн, А.Б. Устройство мультисервисного широкополосного доступа // Телемультимедиа. - 2012.

Дансмор, А. Справочник по телекоммуникационным технологиям: учебное пособие / Скандьер, Т.- М.: Издательский дом «Вильямс», 2011. - 640с

Колпаков, И.А. Особенности реализации оптической транспортной сети при строительстве с архитектурой FTTB/FTTH // Кабельщик - 2012. - №

Семенов, А.Б. Проектирование и расчет структурированных кабельных систем и их компонентов / А.Б. Семенов и др. - М.: ДМК Пресс, 2013. - 416 с.

Семенов, А.Б. Структурированные кабельные системы / А.Б. Семенов и др. - М.: Лайт Лтд, 2012. - 607 с.

Уолрэнд Дж. Телекоммуникационные и компьютерные сети. - М.: Постмаркет, 2009, 480 с.

Уолрэнд, Дж. Телекоммуникационные и компьютерные сети / Дж. Уолрэнд и др. - М.: Постмаркет, 2010. - 476 с

Шаров, В.А. Базовые технологии мультисервисных сетей // Сети и телекоммуникации. - 2012.- №6.

Магазин NAG. [Электронный ресурс]. Режим доступа: http://shop.nag.ru/
