Бытовые помещения на 50 человек
Специальность:
270802
Предмет:
«Архитектура зданий»
Пояснительная
записка
Бытовые
помещения на 50 человек
1. Введение
Эковата
Эковата - современный утеплитель с уникальной
структурой. Представляет из себя волокна целлюлозы (80%) с антисептическими и
негорючими добавками (20%).
Производство
Бумага сначала подвергается грубому измельчению,
затем тонкому, после чего целлюлозная масса смешивается в специальном
резервуаре с добавками. Готовая продукция спрессовывается в два раза и фасуется
в мешки. Разрыхляется Эковата только при монтаже в выдувной установке.
Свойства
Теплоизоляция - низкий коэффициент
теплопроводности, бесшовный слой покрытия.
Экологичность - связано со способностью
целлюлозных волокон впитывать и испарять влагу, предотвращая создание так
называемого "парникового эффекта". Эковата способна поглощать воду в
5-6 раз больше своей массы, в результате чего вода в случае подтопления не
попадает в другие части конструкции. Является химически пассивной средой и не
вызывает коррозию контактирующих с ней металлов и прочих материалов.
Шумоизоляция - проверенный на практике
звукоизоляционный материал.
Биостойкость - антисептические добавки,
используемые при производстве эковаты, обеспечивают эффективную защиту от
гнилостных явлений, останавливают уже начавшийся рост грибков, а также
предотвращают появление насекомых и грызунов
Высокая огнестойкость, тесты можно посмотреть в
разделе "фото и видео"
Области применения
Кровля - эковата для кровельных перекрытий,
заполняет пространство между стропильными конструкциями, а также эффективно
изолирует трубы системы кондиционирования воздуха. Эковату можно задувать в
сложные и труднодоступные места с помощью выдувного оборудования.
Стены и перекрытия - утепление горизонтальных и
вертикальных поверхностей, заполнение замкнутых полостей в стенах, подвалах,
перекрытиях так же удобно проводить сухим методом с помощью задувания эковаты.
Ремонт зданий, имеющих не утепленные полости,
которые требуется заполнить теплоизоляцией без разборки конструкций. В этом случае
наиболее хорошо подходит способ укладки с использованием специальной выдувной
установки. Установка компактна, имеет высокую мощность, позволяет подавать
эковату на высоту до 40 м с радиусом действия до 150 м. Именно благодаря
"задуванию" она проникает даже в самые труднодоступные углубления и
зазоры и образует плотный и бесшовный слой изоляции. Эковата предназначена как
для теплоизоляции верхних перекрытий и стен домов, так и для их звукоизоляции.
Помимо теплоизоляции верхних перекрытий и стен
домов, эковата используется для влаго- и звукоизоляции .
2.
Архитектурно-конструктивная часть
.1
Объемно-планировочное решение
Проектируемое здание - «Бытовые помещения на 50
человек» Бескаркасное здание, продольными несущими стенами, имеет габаритные
размеры по координационным осям «А-В» - 12000 метров, «1-1» 36000 метров.
Количество этажей - 1. Высота этажа - 3.0 метра.
Вид крыши - плоская вентилируемая с наружным неорганизованным водоотводом.
Пожарная лестница предусмотрена.
2.2 Конструктивное
решение
.2.1 Фундаменты
Фундаменты приняты ленточные. Состоят из
железобетонных подушек под наружные стены (рисунок 2.1) и внутренние стены
(рисунок 2.2) принятых по серии 1.112-5, и бетонных фундаментных блоков под
наружные стены (рисунок 2.3) принятых по ГОСТ 13579-78. Их марки указаны в
таблице 2.2
Рисунок 2.1 Рисунок 2.2
Рисунок 2.3
Таблица 2.1
Марка
эл-та
|
Класс
бетона
|
Расход
бетона м3
|
Расход
стали кг
|
Масса
эл-та, кг
|
ФЛ
10.24-4
|
В
10
|
0.61
|
10.62
|
1520
|
ФЛ
12.24-4
|
В
10
|
0.70
|
19.80
|
1.76
|
ФЛ
10.12-4
|
В
10
|
0.30
|
5.28
|
0.75
|
ФЛ
12.12-4
|
В
10
|
0.35
|
9.49
|
0.87
|
ФБС
24.5.6-Т
|
В
7.5
|
0.68
|
2.36
|
1.63
|
ФБС
12.5.6-Т
|
В
7.5
|
0.33
|
1.46
|
0.79
|
ФБС
9.5.6-Т
|
В
7.5
|
0.244
|
0.59
|
ФБС
24.4.6-Т
|
В
7.5
|
0.54
|
1.46
|
1.30
|
ФБС
9.4.6-Т
|
В
7.5
|
0.195
|
0.75
|
0.47
|
ФБС
12.4.6-Т
|
В
7.5
|
0.27
|
1.46
|
0.64
|
2.2.2 Плиты

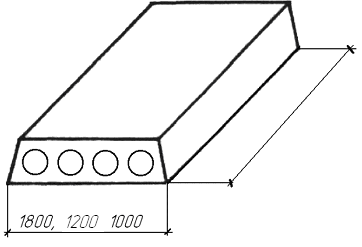

Плиты перекрытия и покрытия многопустотные с
круглыми пустотами (рисунок 2.4) по серии 1.141-1. Их марки указаны в таблице
2.2
L=6000 b=1000,
1200, 1500, 1800, 2400 h=220
Рисунок 2.4
Таблица 2.2
Марка
эл-та
|
Класс
бетона
|
Расход
бетона м3
|
Расход
стали кг
|
Масса
эл-та кг
|
ПК
60.12-3АIVT
|
В15
|
0.69
|
34.78
|
1.73
|
ПК
60.15-3АIVT
|
В15
|
1.12
|
49.33
|
2.80
|
ПК
60.18-3АIVT
|
В15
|
1.27
|
70.43
|
3.18
|
|
|
|
|
|
|
|
|
2.2.3 Стены
Стены наружные толщиной 640мм и внутренние
толщиной 380мм выполнены из обыкновенного глиняного кирпича. Перегородки
толщиной 120 мм выполнены из того же материала.
2.2.4 Перемычки
Железобетонные перемычки приняты по серии
1.038.1 - 1,в.1. (рисунок 2.5)
Марки указаны в таблице 2.3
Таблица 2.3
Марка
|
Класс
бетона
|
Расход
бетона м3
|
Расход
стали кг
|
Масса
т
|
3ПБ
25-8
|
В
15
|
0.065
|
3.35
|
0.162
|
2ПБ
19-3
|
В
15
|
0.033
|
1.51
|
0.081
|
3ПБ
18-8
|
В
15
|
0.045
|
2.29
|
0.115
|
2ПБ
13-1
|
В
15
|
0.57
|
0.054
|
3ПБ
10-1
|
B 15
|
0.003
|
0.41
|
0.025
|
2.2.5 Парапетные плиты

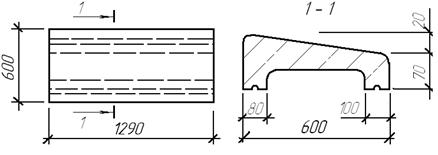

Парапетные плиты приняты по серии 1.238-1-1
(рисунок 2.9). Их марка указана в таблице 2.6
Рисунок 2.9
Таблица 2.6
Марка
эл-та
|
Класс
бетона
|
Расход
бетона, м3
|
Расход
стали, кг
|
Масса
эл-та т
|
АП
13.5
|
В15
|
0.046
|
0.60
|
0.09
|
АП
5.5
|
В15
|
0.013
|
0.31
|
0.03
|
2.2.6 Карнизные плиты

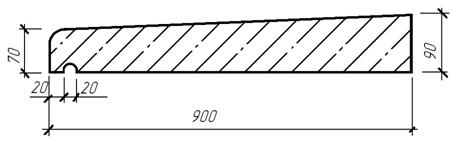

Карнизные плиты приняты по серии ИИ03-02
(рисунок 2.10). Их марки указаны в таблице 2.6
Рисунок 2.10
Таблица 2.7
Марка
эл-та
|
Класс
бетона
|
Расход
бетона м3
|
Расход
стали кг
|
Масса
эл-та т
|
КР
24-9
|
В
15
|
0.172
|
10.70
|
0.43
|
КР
12-9
|
В
15
|
0.086
|
6.44
|
0.22
|
2.2.7 Двери
Наружные двери приняты по ГОСТ 24698-81. Марки
ДН 21-10А (рисунок 2.12 а)
Внутренние двери приняты по ГОСТ 6629-88. Марки
21-10(рисунок 2.12 б)
Рисунок 2.12 а Рисунок 2.12 б
2.2.8 Окна
Окна приняты с двойным остеклением по ГОСТ
11214-86
Марки ОРС 18-18 Г (рисунок 2.13)
Рисунок 2.13
фундамент здание плита
железобетонный
Таблица 2.3.1 Экспликация полов
Номер
помещений
|
Тип
пола
|
Схема
полна или тип пола по серии
|
Данные
элементов пола , мм
|
комнаты
|
24 1 Цементный
раствор с мраморной крошкой - 40
Цементно-песчаная стяжка - 20
Пенополистирол - 40
Плита перекрытия - 2207,10,27,
,22,25, 2,3,6,4
10-12 2 Керамические
плиты - 15
Гидроизоляционный слой -15
Шлакобетон - 40
Плита
перекрытия - 22014,15,16,8,23,5,21
|
|
|
2.3 Спецификация
железобетонных элементов
Позиция
|
Обозначение
|
Наименование
|
Кол
|
Масса
|
Примечание
|
Фундаменты
|
1
|
Серия
1.112-5
|
ФЛ
10.24-4
|
30
|
1520
|
|
2
|
Серия
1.112-5
|
ФЛ
12.24-4
|
15
|
1760
|
|
3
|
Серия
1.112-5
|
ФЛ
10.12-4
|
2
|
750
|
|
4
|
Серия
1.112-5
|
ФЛ
12.12-4
|
1
|
870
|
|
5
|
ГОСТ
13579-78
|
ФБС
24.5.6-Т
|
39
|
1630
|
|
6
|
ГОСТ
13579-78
|
ФБС
12.5.6-Т
|
3
|
790
|
|
7
|
ГОСТ
13579-78
|
ФБС
9.5.6-Т
|
7
|
590
|
|
8
|
ГОСТ
13579-78
|
ФБС
24.4.6-Т
|
10
|
1300
|
|
9
|
ГОСТ
13579-78
|
ФБС
9.4.6-Т
|
8
|
470
|
|
10
|
ГОСТ
13579-78
|
ФБС
12.4.6-Т
|
2
|
460
|
|
Плиты
перекрытий
|
11
|
Серия
1.14 1-1
|
ПК
60.10-3АIVT
|
4
|
1730
|
|
12
|
Серия
1.14 1-1
|
ПК
60.15-3АIVT
|
2800
|
|
13
|
Серия
1.14 1-1
|
ПК
60.18-3АIVT
|
36
|
3180
|
|
Плиты
парапетные
|
16
|
Серия
1.238 1-1
|
АП
13.5
|
|
90
|
|
17
|
Серия
1.238 1-1
|
АП
5.5
|
|
30
|
|
Плиты
карнизные
|
18
|
Серия
ИИ03-02
|
КР
24-9
|
|
430
|
|
19
|
Серия
ИИ03-02
|
КР
12-9
|
|
220
|
|
|
|
|
|
|
|
|
|
2.3.1 Спецификация
элементов заполнения проемов
Поз
|
Обозначение
|
Наименование
|
Количество
|
Масса,
кг
|
Примечание
|
|
|
Окна
|
|
|
|
ОК1
|
ГОСТ
11214-86
|
ОРС
18-18Г
|
15
|
|
|
|
|
Двери
|
|
|
|
1
|
ГОСТ
24698-81
|
ДН
21-10А
|
8
|
|
|
2
|
ГОСТ
6629-88
|
ДГ
21-10
|
19
|
|
|
2.3.2 Спецификация
перемычек
Поз
|
Обозначение
|
Наименование
|
Кол-во
|
Масса,
кг
|
Примечание
|
1
|
Серия
1.038.1-1
|
3ПБ
25-8
|
15
|
162
|
|
2
|
Серия
1.038.1-1
|
2ПБ
19-3
|
45
|
81
|
|
3
|
Серия
1.038.1-1
|
3ПБ
18-8
|
6
|
115
|
|
4
|
Серия
1.038.1-1
|
2ПБ
13-1
|
54
|
|
5
|
Серия
1.038.1-1
|
3ПБ
10-1
|
10
|
32
|
|

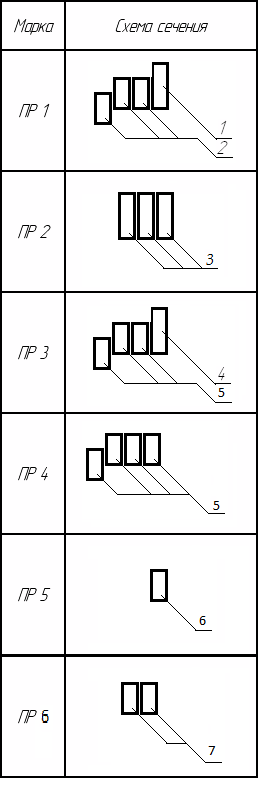

Ведомость перемычек
3. Заключение
В ходе проделанной курсовой работы, под
руководством преподавателя, мы научились проектировать гражданские здания,
применяя теоретические знания по строительному черчению и архитектуре зданий.
Научились выполнять задание с творческим подходом.
Эта курсовая работа научила меня масштабно
мыслить применяя все теоретические знания полученные в процессе обучения.
Список литературы
1. СНиП
2.08.02-89 «Общественные здания и сооружения»
. ГОСТ
16289-86 Окна и двери общественных зданий
. ГОСТ
24698-81 «Наружные двери жилых и общественных зданий»2007 г.
. ГОСТ
6629-74 «Внутренние двери жилых и общественных зданий»2009 г.
. Ф.А.
Благовещенских «Архитектурные конструкции» 2010 г.
