Министерство образования и науки Российской Федерации

ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра начертательной геометрии и технического черчения

Тема работы: Архитектурно-строительные чертежи гражданских зданий

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовой работе по дисциплине

Инженерная графика

Иркутск 2014 г.

Содержание

Введение

. Типы зданий

. Конструктивные элементы здания

. Особенности выполнения архитектурно-строительных чертежей здания

. Правила графического оформления строительных чертежей

. Последовательность выполнения архитектурно-строительного чертежа здания

.1 План первого этажа

.2 Разрез 1-1

.3 Главный фасад

Заключение

Список используемых источников

Введение

Высокие темпы развития строительства требуют хорошего уровня подготовки архитекторов и инженеров - строителей. Современные проекты зданий и сооружений должны полностью удовлетворять функциональным и эстетическим требованиям и обеспечивать эффективность архитектурных решений для создания максимальной комфортабельности. Назначение архитектурно-строительных чертежей - показать объемно-планировочное и конструктивное решение проектируемого здания.

К основным видам архитектурно - строительных чертежей относятся чертежи поэтажных планов, разрезов зданий и фасадов. Эти чертежи смогут дать наиболее полное представление об архитектуре строительного объекта, его планировке и габаритных размерах помещений, а самое главное внесёт ясность о его конструкциях. На основе архитектурно-строительных чертежей, возможно, также разработать и другие необходимые чертежи, а это: чертежи специальных работ на производство по монтажу различного технологического оборудования, отопления и вентиляции, водопровода, канализации, электроснабжения и т. п.

1. Типы зданий

Наземные строения, состоящие из помещений, предназначенных для жилья, культурно-бытовых, производственных и других целей, называются зданиями.

Здания по назначению делят на 3 группы: гражданские, промышленные и сельскохозяйственные.

В зависимости от количества этажей здания делят на высотные, повышенной этажности (свыше 9 этажей), многоэтажные (более 3 этажей), малоэтажные (до 3 этажей).

Этаж - это помещения, которые располагаются в задании на одном уровне. Высота этажа определяется расстоянием между уровнями полов данного и вышележащего этажей.

Различают следующие виды этажей:

надземные - отметка пола не ниже отметки уровня земли;

цокольные - до половины высоты этажа ниже уровня отметки земли;

подвальные - отметка пола помещения ниже уровня земли более чем на половину высоты этажа;

мансардные - этажи, размещенные внутри чердачного помещения.

В зависимости от материала наружных стен здания подразделяют на каменные (из природных и искусственных камней) и деревянные (из бревен и брусьев).

Конструктивные схемы зданий:

каркасные: вертикальные несущие элементы - колонны, стойки, столбы;

бескаркасные: несущие элементы - наружные и внутренние стены;

с неполным каркасом: несущие элементы - внутренние колонны, наружные стены.

2. Конструктивные элементы здания

Основание - слой грунта, на который опирается фундамент и который воспринимает вес здания.

Фундамент - часть здания, которая находится в земле и на которую опираются стены и колонны.

Отмостка служит для отвода атмосферных вод от стен здания.

Цоколь - нижняя часть стены над фундаментом до уровня пола первого этажа.

Стены ограждают помещение от внешних температурных и атмосферных воздействий.

Перегородки разделяют помещения внутри здания в пределах одного этажа.

Перекрытия разделяют здания по высоте на этажи или отделяют верхний этаж от чердака.

Полы - в зависимости от назначения помещения, могут иметь различную конструкцию (полы по лагам, по бетонному основанию).

Крыши состоят из несущих и ограждающих частей. Несущая часть - это конструктивные элементы, воспринимающие все нагрузки: стропила, фермы, железобетонные панели. Ограждающая часть крыши - это верхний водонепроницаемый слой, т.е. кровля и основание под нее.

Колонны являются элементом каркаса здания, изготавливаются из железобетона, металла, реже из других материалов.

Окна служат для освещения и проветривания помещений.

Двери служат для сообщения между помещениями.

Лестницы являются средством сообщения между этажами.

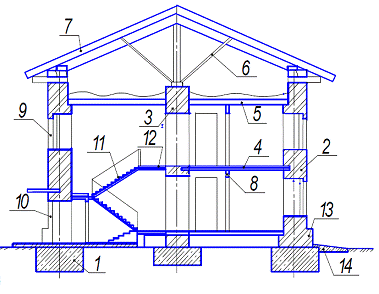

На рисунке 1 показаны основные конструктивные элементы гражданского здания с несущими стенами.

Рисунок 1. Основные конструктивные элементы здания:

- фундамент; 2 - наружная несущая стена; 3 - внутренняя несущая стена; 4 - междуэтажное перекрытие; 5 - чердачное перекрытие; 6 - стропила; 7 - кровля; 8 - перегородка; 9 - оконный проем; 10 - дверной проем; 11 - лестничный марш; 12 - лестничная площадка; 13 - цоколь; 14 - отмостка

здание строительный чертеж графический

3. Особенности выполнения архитектурно-строительных чертежей здания

Строительству любого здания предшествует разработка проектно-сметной документации. Проектирование может осуществляться в одну стадию (рабочий проект) или в две стадии (проект и рабочая документация). Несложные объекты обычно проектируют в одну стадию.

При выполнении строительных чертежей необходимо руководствоваться ГОСТами ЕСКД (единая система конструкторской документации) и СПДС (система проектной документации для строительства).

В строительстве используется модульная координация размеров, что является основой стандартизации в проектировании и производстве строительных изделий и конструкций. Все размеры планировочных и конструктивных элементов зданий должны быть кратны определенной величине - модулю. Основной модуль - 100 мм (М). Укрупненные модули для назначения шага элементов здания: 6000 (6,0 М), 3000 (3,0 М), 1500, 1200, 600, 300. Дробные модули для назначения конструктивных размеров сечений, колонн, балок, плит, швов: 50 (1/2 М), 20 (1/5 М), 10, 5, 2, 1.

4. Правила графического оформления строительных чертежей

Форматы, используемые в строительном черчении, должны соответствовать ГОСТ 2.301 - 68 ЕСКД.

Масштабы для архитектурно-строительных чертежей зданий соответствуют ГОСТ 2.302 - 68 ЕСКД.

Согласно указаниям ГОСТ 21.101 - 97 СПДС масштаб на архитектурно-строительных чертежах не указывается, за исключением чертежей изделий.

Линии. Толщины линий на строительных чертежах назначают, руководствуясь требованиями ГОСТ 2.303 - 68 ЕСКД, кроме случаев, специально оговоренных в соответствующих ГОСТах СПДС. На строительных чертежах основной сплошной линией обводят только несущие элементы, попавшие в секущую плоскость. Остальные контуры обводят линиями в два раза тоньше, размерные и выносные линии в три раза тоньше основной. Толщину основной линии принимают 0,8 - 1 мм. Самая толстая линия на строительных чертежах - линия поверхности земли - 1 мм.

Нанесение размеров. ГОСТ 2.307 - 68 ЕСКД с учетом требований ГОСТ 21.501 - 93 СПДС.

Размеры на строительных чертежах, как правило, наносят в виде замкнутой цепочки.

Размерные линии ограничивают засечками (рис. 2, а), кроме размеров радиусов и диаметров. Направление засечек справа налево, сверху вниз (рис. 2, а, в). Выносная линия выступает за размерную на 1-5 мм.

При недостатке места для засечек допускается заменять их точками (рис. 2, б).

Рисунок 2. Изображение размерных линий на строительных чертежах

Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм, между соседними параллельными линиями не менее 7 мм.

Для обозначения отметок уровней используют знак, показанный на рис. 3, а.

Линейные размеры указывают в миллиметрах, отметки уровней в метрах с точностью до 1 мм. Перед отметкой уровня ставится знак «+» или «-» (рис. 3, б).

Размеры на строительных чертежах разрешается повторять.

Рисунок 3. Нанесение знака отметки уровней

Рисунок 4. Изображение выносного элемента

Выносные элементы на строительных чертежах оформляют в соответствии с ГОСТ 2.305 - 68 ЕСКД. Изображения узлов, которые необходимо выполнить в более крупном масштабе, отмечают на чертеже окружностью (рис. 4).

Выносные надписи к многослойным конструкциям с указанием толщины слоев помещают на так называемых «этажерках» в порядке расположения слоев в конструкции (рис. 5).

Рисунок 5. Выносные надписи к многослойным конструкциям

Изображения: виды, разрезы, сечения. ГОСТ 2.305 - 68 ЕСКД с учетом требований ГОСТ 21.501 - 93 СПДС.

Изображения сооружений на строительных чертежах имеют свои названия: фасад, план, разрез.

На фасаде показывают видимые элементы здания. В зависимости от направления взгляда фасады бывают главные, дворовые, торцовые.

На плане показывают изображение, полученное при мысленном рассечении здания горизонтальной плоскостью. Планы бывают этажные, крыши, перекрытия, фундамента и т.д.

На разрезе показывают изображение, полученное при мысленном рассечении здания вертикальной плоскостью.

5. Последовательность выполнения архитектурно-строительного чертежа здания

.1 План первого этажа

Для плана первого этажа секущая плоскость проходит примерно на уровне 1/3 высоты этажа, чтобы в разрез попали и оконные и дверные проемы. План этажа здания дает представление о размерах и форме в горизонтальной плоскости, взаимном расположении отдельных помещений. На плане показывают оконные и дверные проемы, расположение стен, перегородок, колонн, санитарно-технического оборудования, подъемно-транспортного оборудования, лестниц, вентиляционных каналов и т.п. На плане изображают контуры элементов здания как попавшие в секущую плоскость, так и расположенные ниже нее.

Последовательность вычерчивания плана этажа:

. Вычертить координационные оси продольные и поперечные (рис. 6) по размерам, указанным в задании. Координационные оси вычерчиваются штрихпунктирной линией с длинными штрихами (до 30 мм). Толщина линии 0,3-0,4 мм. Допускается после обводки чертежа оставлять оси только в пересечении стен. Марки координационных осей проставляются в окружностях диаметром 12 мм. Номер шрифта для написания марки на один, два размера больше номера шрифта размерных чисел.

Рисунок 6. Пример расположения координатных осей

Рисунок 7. Пример привязки несущих стен к координатным осям

Поперечные координационные оси маркируются арабскими цифрами слева направо, начиная с цифры 1. Продольные координационные оси маркируются буквами русского алфавита снизу вверх, начиная с буквы А. Марки осей, обычно, ставят слева и снизу. Если расположение координационных осей на противоположных сторонах плана отличается, то оси маркируют на всех сторонах.

. Вычертить толщину несущих стен (наружных и внутренних) и колонн тонкими линиями (толщиной 0,3-0,4 мм) в соответствии с толщиной стен и их привязкой к координационным осям, указанных в задании. Пример привязки несущих стен к координационным осям представлен на рис. 7.

В зданиях с несущими продольными и поперечными стенами привязка их к координационным осям осуществляется соответственно со следующими указаниями:

в наружных несущих стенах координационная ось проходит от внутренней плоскости стен на расстоянии, равном половине толщины внутренней несущей стены. В кирпичных стенах это расстояние чаще всего принимают равным 200 мм или равным основному модулю, т.е. 100 мм;

допускается проводить координационную ось по внутренней плоскости наружных стен, если элементы перекрытия не опираются на эту стену, или по наружной плоскости стены, если элементы перекрытия опираются на наружную стену по всей ее толщине;

во внутренних несущих стенах геометрическая ось симметрии совмещается с координационной осью.

. Вычертить условные изображения оконных и дверных проемов в наружных стенах по размерам, указанным в задании в спецификации окон и дверей. Расположение проемов оконных и дверных задано на схеме плана положением осевой линии и маркой окна и двери. В тексте задания указан тип проема (с четвертью или без четверти) и тип остекления окон (одинарное или двойное). Четвертью называется выступ в верхних и боковых частях проемов с внешней стороны наружной кирпичной стены, уменьшающий продуваемость, облегчающий крепление оконных коробок.

На рис. 8, а указаны размеры четверти; на рис. 8, б - оконный проем без четверти с одинарным и двойным стеклением; на рис. 8, в - оконный проем с четвертью с одинарным и двойным стеклением; на рис. 8, г - дверной проем без четверти: дверь однопольная и двупольная; на рис. 8, д - дверной проем с четвертью: дверь однопольная и двупольная.

При изображении двери в плане угол наклона полотна двери к плоскости стены принимается 30º.

Для внутренних несущих стен и перегородок размещение дверных проемов выполнить самостоятельно. После вычерчивания оконных и дверных проемов простенки, попавшие в секущую плоскость, обвести толстой линией (0,8 мм).

Рисунок 8. Условные изображения оконных и дверных проемов

4. Вычертить перегородки. Все перегородки принять одной толщиной, указанной в задании. На схеме плана положение перегородок указано положением прямых сплошных линий, не привязанных размерами.

При разработке плана этажа, перегородки разместить самостоятельно, соблюдая некоторые условия:

перегородка не должна попасть на оконный или дверной проем;

выдержать симметрию помещений;

выдержать одинаковые размеры помещений, если это, например, жилые комнаты в общежитии;

возможность размещения санитарно-технического оборудования в санузлах.

. Вычертить санитарно-техническое оборудование.

Санитарно-техническое оборудование на плане здания вычерчивают в том же масштабе, что и план здания. Условные графические изображения, а также размеры наиболее часто встречающегося санитарно-технического оборудования и кухонных плит приведены на рис. 9.

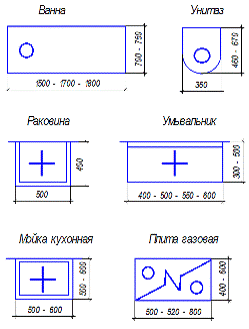

Рисунок 9. Условные изображения санитарно-технического оборудования

6. Вычертить вентиляционные и дымовые каналы. Для вентиляции кухни и санузла в стенах оставляют вертикальные каналы. Каждое из этих помещений должно иметь свой вентиляционный канал. На плане, изображенном в масштабе 1:50 или 1:100, указывают расположение вентиляционных и дымовых каналов. Условное графическое изображение каналов и их размеры представлены на рис. 10.

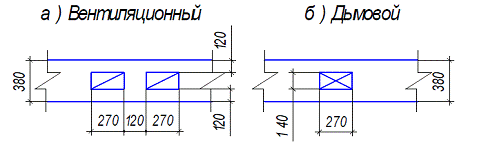

Рисунок 10. Условное графическое изображение каналов

. Вычертить изображение лестничных маршей. В зависимости от числа маршей, находящихся в пределах высоты одного этажа, лестницы делят на одно-, двух- и трехмаршевые. Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90-240 см. В марше допускается не менее трех и не более восемнадцати ступеней. Ступени лестниц характеризуются высотой подступенка и шириной проступи. Высота подступенка чаще всего принимается 150 мм, а ширина проступи - 300 мм (рис. 11, а). На плане первого этажа изображается цокольный лестничный марш и первый марш второго этажа (рис. 11, б).

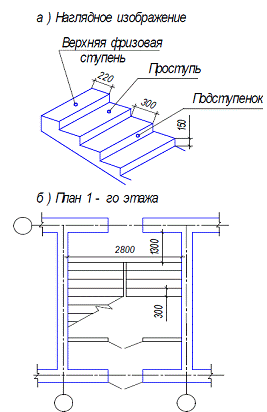

Рисунок 11. Изображение лестничного марша

8. Проставить размеры. Наружные размеры проставляются на плане в три цепочки (рис. 12):

размеры проемов и простенков;

размеры между соседними координационными осями;

размеры между крайними координационными осями.

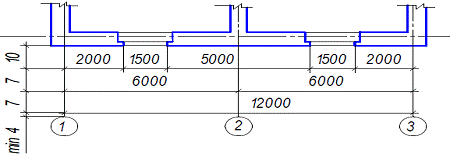

Рисунок 12. Пример постановки наружных размеров

Если на противоположных стенах размещение координационных осей, проемов и простенков одинаковое, то цепочки наружных размеров ставят с одной стороны, если различное, то с каждой стороны. Привязка стен указывается для всех несущих стен - наружных и внутренних.

На рисунке 14 представлен пример оформления плана первого этажа здания.

Рисунок 14. Пример оформления плана первого этажа здания

.2 Разрез 1-1

Последовательность вычерчивания разреза.

. Проводят две горизонтальных прямых: с отметкой 0.000 (это уровень пола первого этажа) и с отметкой земли.

. На линии уровня пола первого этажа размечают положение координационных осей и через эти точки проводят вертикальные оси несущих стен.

. Проводят контуры несущих стен, используя привязку стен к координационным осям, взятую на плане первого этажа.

. Изображают другие элементы здания, расположенные как в секущей плоскости, так и за ней: перегородки, крышу, проемы, фундамент. Обязательно учитывают толщину обводки для разных элементов (см. пункт 4).

. Проводят выносные и размерные линии, вычерчивают знаки выносных отметок, наносят размеры. На рис. 15 показан пример оформления разреза здания.

Рисунок 15. Пример оформления разреза здания

5.3 Главный фасад

Главным фасадом здания называется вид здания со стороны улицы или площади. В отличие от главного, другие фасады называются дворовый и торцовый. Наименование фасада определяется крайними координационными осями. Степень детализации элементов фасада зависит от масштаба изображения. Рисунок оконных переплетов, тип дверей и ворот показывают только на фасадах, выполненных в масштабе 1:100 и крупнее.

На фасаде показывают координационные оси, расположенные по краям фасада, в местах уступов в плане и перепадов высот здания. На чертежах фасадов указывают отметки уровня земли, верха стен, входных площадок, низа и верха проемов, и других элементов фасада, расположенных в разных уровнях. Полочку отметки желательно развернуть в сторону от изображения. Пример оформления фасада представлен на рис. 16.

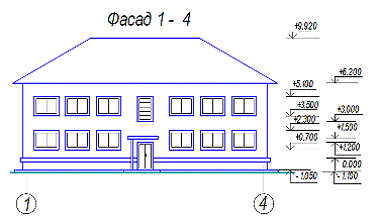

Рисунок 16. Пример оформления фасада здания

Заключение

В процессе изучения данной темы я освоил основные положения и оформления архитектурно-строительных чертежей, ознакомился с составом основного комплекта рабочих чертежей архитектурных решений. А также, приобрел навыки выполнения и чтения архитектурно-строительных чертежей.
