Энергоснабжение промышленного района г. Челябинск
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовой работе
по дисциплине
Энергоснабжению
ЭНЕРГОСНАБЖЕНИЕ ПРОМЫШЛЕННОГО РАЙОНА
Г. ЧЕЛЯБИНСК
Содержание
Введение
1. Тепловые нагрузки потребителей
1.1 Расчетная технологическая нагрузка с учетом потери в тепловых сетях,
кВт (МВт)
1.2 Коммунально-бытовые и производственные потребители (горячая
вода), МВт (ГДж)
1.3 Отпуск теплоты по сетевой воде, МВт и ГДж/ч
2. Выбор основного оборудования ТЭЦ
3. Годовые показатели ТЭЦ
Заключение
Литература
Приложения
Введение
Промышленность и энергетика как основные и тесно
взаимосвязанные отрасли народного хозяйства представляют собой совокупность
предприятий, обеспечивающих производственную базу страны.
Понятие "энергетика" охватывает широкий круг
технических средств, предназначены для выработки, преобразования, передачи и
использование электрической, тепловой и других видов энергии, а также
энергоносителей, таких как сжатый воздух, кислород и др.
Примерно 85% электрической энергии в нашей стране
производится на тепловых электрических станциях (ТЭС), на которых электрическая
энергия вырабатывается с использованием химической энергий сжигаемого
органического топлива. Электрическую энергию вырабатывают также на атомных
электрических станциях (АЭС) - электрических станциях, работающих на ядерном
топливе, на гидроэлектрических станциях (ГЭС), потребляющие энергию потока
воды.
Помимо централизованного электроснабжения широко используется
и централизованного снабжение тепловой в виде горячих воды и пара,
вырабатываемых на некоторых электростанциях одновременно с электричеством, т.е.
наряду с электрическими сетями существует тепловые сети. Производящие
электроэнергию электрические станций, электрические и тепловые сети, а так же
потребители электрической и тепловой энергии в совокупности составляют
электроэнергетическую систему.
Основными тепловыми электрическими станциями на органическом
топливе является паротурбинные электрические станции, которые, в сою очередь,
подразделяются на конденсационные (КЭС), вырабатывающие только электрическую энергию,
и теплоэлектроцентали (ТЭЦ), предназначены для одновременной выработки
электрической и тепловой энергии. [1]
1. Тепловые
нагрузки потребителей
1.1 Расчетная
технологическая нагрузка с учетом потери в тепловых сетях, кВт (МВт)
(1)
где
,
,
- энтальпия технологического пара,
обратного конденсатора и холодной воды зимой (температура и давление холодной
воды зимой соответственно 50 С и 0,4 МПа), кДж/кг [5];
- доля тепловых потерь в паровых сетях
(принимается в приделах от 0,04 до 0,6) [2];
- расчетный отпуск пара производственно-технологические нужды,
кг/с [и. д.].
МВт
Годовой отпуск теплоты технологическим потребителям, ГДж
(2)
где
- годовое время использования максимума
технологической нагрузки [и. д.].
МДж
млн. ГДж
Абсолютная величина средней технологической нагрузки месяца, млн. ГДж
энергоснабжение промышленный район оборудование
(3)
где
- годовой отпуск теплоты технологическим
потребителям,
- относительная величина средней
технологической нагрузки месяца i, ГДж;
- сумма относительных величин средних
технологических нагрузок по месяцам за год, ГДж (Приложение В, табл. 2) [2].
Относительная величина средних технологических нагрузок, млн. ГДж
где
- средние технологические нагрузки
(Приложение В, табл. 2) [2].
=
млн. ГДж,
=
млн. ГДж
=
млн. ГДж,
=
млн. ГДж
=
млн. ГДж,
=
млн. ГДж
=
млн. ГДж,
=млн. ГДж
=млн. ГДж,
=
млн. ГДж
=млн. ГДж,
=
млн. ГДж
Абсолютные величина средних технологических нагрузок, млн. ГДж
(4)
где - годовой отпуск теплоты техническим
потребителям;
-сумма относительной величины средних технологических нагрузок
(Приложение В, табл. 2) [2].
- относительная величина средней технологической нагрузки месяца.
=
млн. ГДж
=
млн. ГДж
=
млн. ГДж
=
млн. ГДж
=
млн. ГДж
=
млн. ГДж
=
млн. ГДж
= млн. ГДж
= млн. ГДж
=
млн. ГДж
= млн. ГДж
=
млн. ГДж
Таблица 1 - Cредние
технологические нагрузки месяца
|
месяц
|
 Относительная величина средних
технологических нагрузок, млн. ГДжАбсолютная величина средних технологических нагрузок,  млн. ГДж
|
|
|
|
январь
|
1
|
2,79
|
0,33
|
|
февраль
|
0,95
|
2,65
|
0,27
|
|
март
|
0,89
|
2,48
|
0,25
|
|
апрель
|
0,76
|
2,12
|
0,22
|
|
май
|
0,67
|
1,87
|
0, 19
|
|
июнь
|
0,61
|
1,70
|
0,17
|
|
июль
|
0,59
|
1,65
|
0,168
|
|
август
|
0,61
|
1,70
|
0,17
|
|
сентябрь
|
0,67
|
1,87
|
0, 19
|
|
октябрь
|
0,78
|
2,18
|
0,22
|
|
ноябрь
|
0,89
|
2,48
|
0,25
|
|
декабрь
|
0,96
|
2,68
|
0,27
|
|
∑
|
9,38
|
26,17
|
2,698
|
|
|
|
|
|

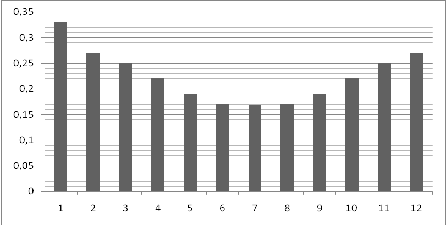

Рисунок 1 - Среднемесячные нагрузки
производственно-технологических потребителей (пар)
1.2
Коммунально-бытовые и производственные потребители (горячая вода), МВт (ГДж)
Расчетные тепловые нагрузки для ЖКХ
Расчетная нагрузка на отопление, Вт (МВт) и ГДж/ч
(5)
где
- укрепленный показатель максимального
теплового потока на отопление жилых зданий на 1 м2 общей площади
(Приложение С, табл.3), Вт/м2; [2].
- общая площадь жилых зданий, м2; [2].
- норма общей площади в жилых зданиях на 1 чел. (может
применяться равной 18 м2/чел.); [2].
- численность населения в районе теплоснабжения, тыс. человек;
[и. д.].
=0,25 - коэффициент, учитывается долю теплового потока на
отопление общественных зданий. [2]
МВт
Расчетная нагрузка на вентиляцию, Вт (МВт)
(6)
где
- коэффициент, учитывающий долю теплового
потока на вентиляцию общественных зданий ( =0,6 - для постройки после 1985 г.) [2].
МВт
Расчетная нагрузка горячего водоснабжения, Вт (МВт)
(7)
где
- укрепленный показатель среднего
теплового потока на горячее водоснабжение на 1 чел. (Приложение D, табл.4), Вт/чел. [2].
МВт
Расчет нагрузки коммунально-бытовых потребителей, Вт (МВт)
(8)
МВт
Средние тепловые нагрузки
Средняя нагрузка отопления, МВт
(9)
где
- средняя температура внутреннего воздуха отапливаемых зданий:
=180С - для жилых общественных зданий,
=160С - для производственных зданий;
,
- расчетная для отопления и средняя за
отопительный период температуры наружного воздуха (Приложение Е, табл.5). [2].
МВт
Средняя нагрузка вентиляции, МВт
(10)
где
,
- расчетная для вентиляции и средняя за отопительный период
температура наружного воздуха (Приложение Е, табл.5). [2].
МВт
Средняя за отопительный период нагрузки горячего водоснабжения,
МВт
(11)
где
- расчетная нагрузка горячего
водоснабжения.
МВт
Средняя за неотапливаемый период нагрузка горячего водоснабжения,
МВт
(12)
где
=50С и
=150С - соответственно
температуры холодной (водопроводной) воды в отопительный и неотапливаемый
период;
- коэффициент, учитывающий изменение среднего расхода воды на
горячее водоснабжение в неотопительный период по отношению к отопительному;
=0,8 - для живых и общественных зданий;
=1,5 - для курортных и южных городов;
=1,0 - для промышленных предприятий.
МВт
Средняя за отопительный период нагрузка коммунально-бытовых
потребителей, МВт
(13)
МВт
Годовой расход теплоты, ГДж
Годовой расход теплоты на отопление, ГДж
(14)
где
- длительность отопительного периода
(Приложение Е, табл.5), ч. [2]
млн. ГДж
Годовой расход теплоты на вентиляцию, ГДж
(15)
где
=16 ч - время работы за сутки систем
вентиляции общественных зданий. [2].
млн. ГДж
Годовой расход теплоты на горячее водоснабжение, ГДж
(16)
млн. ГДж
(17),
млн. ГДж
Годовой расход теплоты на коммунально-бытовые нужды, ГДж
(18)
млн. ГДж
1.3 Отпуск
теплоты по сетевой воде, МВт и ГДж/ч
Расчетная сантехническая нагрузка, МВт и ГДж/ч
(19)
где
- расчетная нагрузка
отопления-вентиляции, МВт [и. д.]
- расчетная нагрузка горячего водоснабжения промышленного
предприятия, МВт [и. д.]
МВт
Средние нагрузки и годовые расходы теплоты, МВт и ГДж
(20)
где - средняя температура внутреннего воздуха
отапливаемого здания:
=180С - для жилых и общественных зданий,
=160С - для промышленных зданий;
, - расчетная для отопления и средняя за
отопительный период температуры наружного воздуха (Приложение Е, табл.5). [2].
МВт
(21)
МВт
(22)
где - длительность отопительного периода
(Приложение Е, табл.5), ч. [2].
млн. ГДж
(23)
млн. ГДж
Годовой расход теплоты на сантехнические нужды промпредприятия, ГДж
(24)
млн. ГДж
Расчетная нагрузка потребителей сетевой воды (с учетом тепловых потерь в сетях), МВт
(25)
где
- расчетная нагрузка коммунально-бытовых
потребителей, МВт
- доля тепловых потерь в тепловых сетях (принимаются в приделах
от 0,04 до 0,06 при надземной прокладке и от 0,02 до 0,04 при подземной
прокладке, если прокладываемый трубопроводы изолированы пенополиуретаном (ППУ)
и имеет гидроизоляционную оболочку (ГО) из полиэтилена). [2].
МВт
Годовой отпуск теплоты по сетевой воде, ГДж
(26)
млн. ГДж
Таблица 2 - Обеспечение потребления тепла за счет отбора турбин
|
Показатели
|
Коэффициент
теплофикаций,α
|
|
1,0
|
0,9
|
0,8
|
0,7
|
0,6
|
0,5
|
0,4
|
|
Мощность отбора
Qотб (МВт, ГДж/ч)
|
762,4
|
686,2
|
609,9
|
533,7
|
457,4
|
381,2
|
305
|
|
Обеспечение
потребления W
|
МВт*ч
|
3441573
|
2880620
|
2309960
|
1747988
|
1202580
|
1090040
|
637500
|
|
%
|
100
|
83,7
|
80,1
|
75,7
|
68,8
|
63,4
|
58,5
|
|
Годовая
продолжительность использования мощности Тисп, ч
|
4514
|
4198
|
3787
|
3275
|
2629
|
2859
|
2090
|
2. Выбор
основного оборудования ТЭЦ
Выбор паровых турбин.
(27)
где
- расчетный отпуск пара из
производственных отборов и противодавления выбранных турбин типа ПТ и Р, кг/с;
(Приложение F, таб.6) [2].
- расчетный отпуск пара на производственные - технологические
нужды, кг/с. [и. д.]
=0,7…1,0.
=38,9/55=0,71
Следовательно, выбираем паровую турбину: ПТ-60/75-12,8/1,3
(28)
где
- расчетный отпуск теплоты из
отопительных отборов встроенных пучков конденсаторов выбранных турбин типа Т и
ПТ, МВт;
- расчетная нагрузка потребления сетевой воды, МВт.
=0,4…0,7. = (61,5+5) /556,29=0,12
Так как не входим в критерии 0,4…0,7. Выбираем дополнительно
турбину типа Т
=
Следовательно, выбираем: Т-110/120-12,8
Выбор пиковых водогрейных котлов.
(29)
МВт
Следовательно, выбираем:
. КВ-ГМ-180 2. КВ-ГМ-50
(Приложение L, табл.8) [2].
Выбор паровых котлов.
(30)
где ,
- энтальпия свежего пара и питательной воды паровых котлов,
кДж/кг;
- энтальпия пара, кДж/кг;
- 0,98 - к. п. д. РОУ.
(31)
где
- выбор типа паровых котлов производится
по сумме максимальных расходов свежего пара на все турбины.
кг/с
Следовательно, выбираем: Е-210-13,8 ГМ. (Приложение К, табл.7)
[2].
3. Годовые
показатели ТЭЦ
(32)
(33)
где
, - нагрузка производственных отборов выбранных турбин типа ПТ и Р
(Прилож. М, табл.9), кг/с; [2].
,
- нагрузка отопительных отборов выбранных
турбин типа ПТ и Т (Прилож. М, табл.9), МВт;
,
- годовой коэффициент теплофикаций по
пару и сетевой воде (Прилож. N, табл.10);
,
- коэффициент аварийного и ремонтного
простоя (среднегодовые значения ориентировочно принимаются равными,
соответственно, 0,98 и 0,92…0,94);
,
- средневзвешенные значения удельной
выработки электроэнергии на технологическом и отопительном теплопотреблений,
которые представляет собой, кВт*ч/ГДж.
(34)
(35)
соответствующие значения удельной выработки электроэнергий для
выбранных типов турбин в Приложении М, табл.9. [2].
Годовой расход условного топлива на ТЭЦ складывается из годовых
расходов на отпуск электроэнергий и теплоты,
(36)
(37)
где
,
- удельный расход топлива на отпуск электроэнергий и теплоты от
ТЭЦ с высокими параметрами пара (ориентировочно: при работе на ГМ топливе = 0,324 кгут/кВт*ч и =34,0 кгут/кВт*ч
- удельный расход электроэнергий на
собственные нужды ТЭЦ (ориентировочно: при работе на ГМ равен 7…7,5%). [4].
Таблица 3.1 - Исходные данные (И. Д.)
|
Характеристика
|
Условное
обозначение
|
Источник
|
Исходные данные
по шифру
|
|
1
|
2
|
3
|
4
|
|
1. Расчетная
нагрузка по промпару, кг/с
|
Задание на курсовую работу55
|
|
|
|
2. Параметры
промпара
|
|
|
|
|
2.1 Давление,
МПа
|
 Задание на курсовую работу0,8
|
|
|
|
2.2
Температура, 0С
|
 Задание на курсовую работу195
|
|
|
|
2.3 Энтальпия,
кДж/кг
|
[5] 2827,4
|
|
|
|
2.4 Годовое
время использования максимума, ч
|
 Задание на курсовую работу4800
|
|
|
|
3. Обратный
конденсат
|
|
|
|
|
3.1 Доля
возврата
|
 Задание на курсовую работу0,95
|
|
|
|
3.2
Температура, 0С
|
 Задание на курсовую работу95
|
|
|
|
3.3 Энтальпия,
кДж/кг
|
 [5] 398,6
|
|
|
|
4. Расчетная
нагрузка по горячей воде, МВт
|
|
|
|
|
4.1 Отопление и
вентиляция промпредприятий
|
 Задание на курсовую работу75
|
|
|
|
4.2 ГВС
промпредприятий
|
Задание на курсовую работу13
|
|
|
|
5.
Климатические условия города
|
|
|
|
|
5.1 Расчетная
температура наружного воздуха, 0С
|
Приложение Е, табл.5-30/20
|
|
|
|
5.2 Средняя
температура за отопительный период, 0С
|
 Приложение Е, табл.5-6,2
|
|
|
|
5.3 Расчетный
тепловой поток на отопление, Вт/м2
|
 Приложение С, табл.387
|
|
|
|
5.4 Средний
тепловой поток на ГВС, Вт/чел
|
Приложение D, табл.4332
|
|
|
|
5.5 Продолжительность отопительного периода,
ч
|
Приложение Е, табл.55064
|
|
|
|
6. Численность
населения, чел
|
Задание на курсовую работу175000
|
|
|
|
7. Система
теплоснабжения
|
|
Задание на
курсовую работу
|
СТЗ
|
|
8. Топливо
|
|
Задание на
курсовую работу
|
Мазут
|
Характеристика
|
Усл. обознч.
|
Формула или
источник
|
Расчёт
|
|
1
|
2
|
3
|
4
|
|
1. Потребление
технологического пара
|
|
|
|
|
1.1 Расчётная
нагрузка, МВт
|
 161,5
|
|
|
|
1.2 Годовой
отпуск теплоты, млн. ГДж
|
 2,79
|
|
|
|
1.3 То же как
сумма среднемесячных нагрузок
|
 Значения среднемесячных относительных
нагрузок по Приложению В, табл.223,38
|
|
|
|
1.4 Отпуск
теплоты по месяцам, млн. ГДж
|
|
|
|
|
Январь
|
 0,33
|
|
|
|
Февраль
|
 0,27
|
|
|
|
Март
|
 0,25
|
|
|
|
Апрель
|
 0,22
|
|
|
|
Май
|
 0, 19
|
|
|
|
Июнь
|
 0,17
|
|
|
|
Июль
|
 0,168
|
|
|
|
Август
|
 0,17
|
|
|
|
Сентябрь
|
 0, 19
|
|
|
|
Октябрь
|
 0,22
|
|
|
|
Ноябрь
|
 0,25
|
|
|
|
Декабрь
|
 0,27
|
|
|
|
2. Потребители
сетевой воды
|
|
|
|
|
2.1
Коммунально-бытовые
|
|
|
|
|
2.1.1 Расчётная
нагрузка, МВт
|
|
|
|
|
Отопление
|
  342,6
|
|
|
|
Вентиляция
|
  41,1
|
|
|
|
ГВС
|
 58,1
|
|
|
|
Суммарная
|
 ++441,8
|
|
|
|
2.1.2 Средняя
нагрузка, МВт
|
|
|
|
|
Отопление
|
  171,3
|
|
|
|
Вентиляция
|
  26,3
|
|
|
|
ГВС зимняя
|
  255,7
|
|
|
|
ГВС летняя
|
  37,2
|
|
|
|
2.1.3 Годовой
отпуск теплоты, млн. ГДж
|
|
|
|
|
На отопление
|
  3,1
|
|
|
|
На вентиляцию
|
  0,319
|
|
|
|
На ГВС
|
  1,059
|
|
|
|
Итого
|
 ++4,478
|
|
|
|
2.2 Санитарно -
технические
|
|
|
|
|
2.2.1 Годовой
отпуск теплоты, млн. ГДж
|
|
|
|
|
На отопление и
вентиляцию
|
  3,42
|
|
|
|
На ГВС
|
  1,50
|
|
|
|
Итого
|
 4,92
|
|
|
|
2.3 Суммарное
теплопотребления
|
|
|
|
|
2.3.1 Расчетная
нагрузка с потерями в тепловых сетях, МВт
|
 556,29
|
|
|
|
2.3.2 Годовое
отпуск теплоты, млн. ГДж
|
  10,49
|
|
|
|
2.3.3 То же с
потерями в тепловых сетях, млн. ГДж
|
 17,31
|
|
|
Таблица 3.3 - Выбор основного оборудования ТЭЦ
|
Характеристика
|
Условное
обозначение
|
Форма или
источник
|
Результаты
расчета
|
|
1
|
2
|
3
|
4
|
|
1. Паровая
турбина (ПТ)
|
|
|
|
|
1.1 Турбина типа
ПТ
|
|
|
|
|
1.1.1
Типоразмер турбин
|
|
|
|
|
1.1.1.1 Типа ПТ
|
|
Приложение F, табл.6
|
ПТ-60/75 -
12,8/1,3
|
|
1.1.2
Количество турбин, шт.
|
|
|
|
|
1.1.2.1 Типа ПТ
|
 Принято1
|
|
|
|
|
|
|
|
|
|
|
|
1.1.4 Расчётный
коэффициент теплофикации по пару
|
 0,71
|
|
|
|
1.1.5 Расчетная
нагрузка Т отбора и ВП, МВт
|
Приложение F, табл.661,5+5
|
|
|
|
1.1.6.
Максимальный расход пара на ПТ, кг/с
|
 Приложение F, табл.6107,5
|
|
|
|
1.1.7
Установленная электрическая мощность, МВт
|
  60/75
|
|
|
|
1.2 Паровая Т
типа Т
|
|
|
|
|
1.2.1
Типоразмер турбин
|
|
Приложение F, табл.6
|
Т-110/120-12,8
|
|
1.2.2
Количества турбин, шт.
|
 Принято1
|
|
|
|
1.2.3 Расчётная
нагрузка Т - отбора и ВП, МВт
|
Приложение F, табл.6205+10
|
|
|
|
1.2.4 Расчётная
коэффициент теплофикаций по с. в.
|
 0,51
|
|
|
|
1.2.5
Максимальный расход пара на ПТ, кс/с
|
 Приложение F, табл.6135
|
|
|
|
1.2.6
Установленная электрическая мощность, МВт
|
  110/120
|
|
|
|
1.3
Установленная электрическая мощность ТЭЦ, МВт
|
  -
|
|
|
|
2. Паровые
котлы (ПК) и РОУ
|
|
|
|
|
2.1 Параметры
свежего пара и питательной воды
|
|
|
|
|
2.1.1 Давление
пара, МПа
|
 Приложение К, табл.713,8
|
|
|
|
2.1.2
Температура пара, 0С
|
 Приложение К, табл.7560
|
|
|
|
2.1.3 Энтальпия
пара, кДж/кг
|
 [5] 2827,4
|
|
|
|
2.1.4
Температура питательной воды, 0С
|
 Приложение К, табл.7230
|
|
|
|
2.1.5 Энтальпия
воды, кДж/кг
|
 [5] 21,4
|
|
|
|
2.2 Расход
свежего пара на РОУ, кг/с
|
  24,47
|
|
|
|
2.3 Требуемая
паропроизводительность ПК, кг/с
|
  64,64
|
|
|
|
2.4 Тип
устанавливаемых ПК
|
|
Приложение К,
табл.7
|
Е-210-13,8 ГМ
|
|
2.5 Количество
ПК, шт.
|
 Принимаем1
|
|
|
|
2.6 Номинальная
паропроизводительность котла, кг/с
|
 Приложение К, табл.758,3
|
|
|
|
2.7
Установленная паропроизводительность ПК, кг/с
|
  58,3
|
|
|
|
3. Пиковой
водогрейные котлы (ПВК)
|
|
|
|
|
3.1 Расчетная
нагрузка, МВт
|
  274,8
|
|
|
|
3.2 Тип
устанавливаемых ПВК
|
|
Приложение L, табл.8
|
КВ-ГМ-180
КВ-ГМ-50
|
|
3.3 Количество,
шт.
|
 Принимаем2
|
|
|
3.4 Номинальная теплопроводность котла, МВт  Приложение L, табл.8209
Заключение
В данной курсовой работе были произведены расчеты тепловых
нагрузок производственно-технологических, коммунально-бытовых, производственных
потребителей, отпуск теплоты по сетевой воде и пару.
Был построен график нагрузки по продолжительности. Из
которого следует что ТЭЦ наиболее эффективно работает с коэффициентом
теплофикаций равному 1,0.
Так же был произведен выбор оборудования ТЭЦ. В состав
оборудования входит турбина серия ПТ "ПТ-60/75-12,8/1,3" в количестве
одной штуки. Дополнительно была выбрана теплофикационная турбина серии Т
"110/120-12,8" так же в количестве одной штуки. В состав пиковых
водогрейных котлов вошли 2 котла "КВ-ГМ - 180 и КВ-ГМ-50". Паровой
котел "Е-210-13,8 ГМ".
Литература
1. Соловьев
Б.А. Котельные установки и их эксплуатация: учебник для нач. проф. образования
/ Б.А. Соловьев - 2-е изд., испр. - М.: Издательский центр
"Академия", 2011. - 432 с.
2. Методические
указания. Энергоснабжения предприятия: Методические указания к курсовой работе.
- Иркутск: Изд-во ИрГСХА, 2011. - 60 с.
. Ривкин
С.Л., Александров А.А. Теплофизические св-ва воды и водяного пара. - М.:
Энергия, 1980.
. Промышленная
теплоэнергетика и теплотехника. Справочник / Под общ. Ред.В.А. Григорьева, В.М.
Зорина. - М.: Энергоатомиздат, 1991.
. Соколов
Е.Я. Теплофикация и тепловые сети. - М.: МЭИ, 2009.
. Трухнин
А.Д., Ломашкин Б.В. Теплофикация паровых турбин и турбоустановок: Учебное
пособие для вузов. - М.: Издательства МЭИ, 2009. - 540 с.
. Деев
Л.В.; Балахничев Н.А. Котельные установки и их обслуживание. Практ. пособие для
ПТУ. - М.: Высш. шк., 2011 - 239 с.
Приложения
Турбина ПТ-60/75-12,8/1,3 - типа ПТ номинальной
мощности 60 МВт и максимальной 75 МВт, с начальным абсолютным давлением пара
12,8 МПа и абсолютным давлением отбираемого пара 1,3 МПа.
Принцип работы ТЭЦ с турбиной серий ПТ.
Пар из котла поступает через пароперегреватель в турбину.
Отработанный пар охлаждается в конденсаторе водой подаваемой из гредирни
циркуляционным насосом, затем конденсат попадает конденсационный подогреватель
ПНД со сливным насосом из ПДН конденсат поступает в деаэратор. Подпиточная вода
очищенная от кислорода и углекислого газа подается в котел.
Турбина Т-110/120-12,8 - типа Т номинальной
мощностью 110 МВт и максимальной мощностью 120 МВт, с начальным абсолютным
давлением 12,8 МПа.
Турбина состоит из трёх цилиндров (ЦВД, ЦСД, ЦНД). Каждый из
цилиндров состоит из статора, главным элемента которого является неподвижный
корпус, и вращающиеся ротор. Отдельные роторы цилиндров жестко соединены
муфтами.
К полумуфте присоединена полумуфта ротора электрогенератора,
а к нему - ротору возбуждения. Цепочка из собранных отдельных роторов цилиндров
генератора и возбудителя называется валопроводом. Его длина при числе
цилиндров, может достигать 80 метров.
Валопровод вращается во вкладышах, опорных подшипниках. Как правило,
каждый из роторов размещается на двух опорных подшипниках.
Иногда между роторами ЦВД и ЦСД устанавливается только один
для них опорный подшипник. Расширяющийся в турбине пар заставляет вращаться
каждый из роторов, возникающие на них мощность складывается и достигает на
полумуфте максимальное значение.
К каждой из роторов приложено осевое усиление. Они
суммируются, и их результативная осевая сила передается с гребня на опорные
сегменты, установленные в корпусе упорного подшипника.
Каждый из роторов в корпусе цилиндра при большом давлений
корпус ЦВД из двух стенок.
Все корпуса в обязательном порядке имеют горизонтальный
разъем проходимый для установки роторов внутри цилиндров.
Пар внутри турбины имеет высокую температур, а ротор
вращается во вкладышах на масленой пленке.
Каждый цилиндр снабжен концевым уплотнителем.
Е 210-13,8 (Высокого давления). В основном это
однобарабанные котлы с топочными камерами больших размеров, покрытые изнутри
экранными трубами являющиеся испарительной поверхностью нагрева. Вода в
экранных трубах поступает в барабан по отпускным трубам и раздающему нижнему
коллектору, а паровая смесь отводится в верхние коллекторы и по перепускным
трубам поступает снова в барабан. Насыщенный пар, отделяемый в барабане от воды
по подводящим трубам направляется сначала в радиационных потолочном
пароперегреватель, а затем в различные последовательности в ширмовые и
конвективные пароперегреватели. [7]
КВ-ГМ-20. Подогревает воду до 1500 С
последовательно осуществляется в доводофронтовом, боковых, задних экранах,
затем в фэстоне, конвективных секциях и в экранах конвективных шахт.
Конвективная секция состоит: из стояк в которых входят П-образные змеевики из
труб. Движение воды обеспечивается за счет насоса. [7]
Похожие работы на - Энергоснабжение промышленного района г. Челябинск
|
