Мониторинг кабельной сети

Содержание

Введение

. Технический отчет

.1 Характеристика профессиональной деятельности предприятия

. Монтаж оборудования телекоммуникационной системы

.1 Структура телекоммуникационной системы

.2 Установка и монтаж телекоммуникационной системы

.3 Обслуживание системы управления

. Мониторинг и диагностика телекоммуникационной системы

.1 Мониторинг работоспособности оборудования телекоммуникационных систем, линий абонентского доступа

.2 Тестирование и мониторинг линий и каналов

. Управление данными телекоммуникационной системы

.1 Управление станционными и абонентскими данными

. Устранение аварий и повреждений оборудования телекоммуникационной системы, выбор методов его работоспособности

.1 Анализ обмена сигнальными сообщениями сигнализаций CAS,DSSI,SS7

.2 Техническое обслуживание интегрированных программных коммутаторов и мультисервисных узлов абонентского доступа

.3 Устранение повреждений на оборудовании и линиях абонентского доступа

.4 Техническое обслуживание линейных сооружений связи

. Монтаж и обеспечение работы линий абонентского доступа и оконечных абонентских устройств

.1 Разработка схем построения, монтаж и эксплуатация структурированных кабельных систем

. Мониторинг кабельной сети

.1 Общие сведения

.2 Средства мониторинга и анализа кабельной сети

.3 Система автоматического мониторинга ЛКС ВОЛП

.4 Виды повреждений кабелей и их устранение

.5 Измерение параметров линий абонентского доступа

.6 Профилактика повреждений кабельной сети

Заключение

Список использованных источников

Введение

Целями производственной практики по профилю специальности 210723 являются комплексное освоение всех видов профессиональной деятельности, формирование общих и профессиональных компетенций, также приобретение необходимых умений и опыта практической работы по специальности.

Задачами производственной практики по профилю специальности 210723 являются приобретение студентами профессиональных умений, закрепление, расширение и систематизация знаний, полученных при изучении модуль ПМ.03 «Техническая эксплуатация телекоммуникационных систем»

Существуют профессиональные компетенции обучающегося, формируемые в результате прохождения производственной практики:

ПК3.1. Выполнять монтаж оборудования телекоммуникационных систем

ПК3.2. Проводить мониторинг и диагностику телекоммуникационных систем

ПК3.3. Управлять данными телекоммуникационных систем

ПК3.4. Устранять аварии и повреждения оборудования телекоммуникационных систем, выбирать методы восстановления его работоспособности

ПК3.5. Выполнять монтаж и обеспечивать работу линий абонентского доступа и оконечных устройств

ПК.3.6.Решать технические задачи в области эксплуатации многоканальных телекоммуникационных систем

Пути совершенствования и развития телекоммуникаций в России определяются их состоянием в настоящее время и тенденциями развития мировых сетей связи. Действующие в России сети связи и передачи данных представляют весь диапазон используемых в мировой практике телекоммуникационных технологий.

В настоящее время усилия организаций связи направлены на развитие основы электросвязи России - Взаимосвязанной сети связи (ВСС), формирование стратегии внедрения новых сетей и технологий, разработку требований и создание отечественных систем и средств связи, внедрение новых услуг связи, формирование международных, государственных и отраслевых стандартов.

Актуальность работы заключается в закрытии профессионального модуля, закрепления теоретических знаний (с применением их на практике),а также приобретение общих и профессиональных компетенций.

Производственная практика необходима для получения практических навыков, умения работать с цифровыми и электронными АТС.

1. Технический отчет

.1 Характеристика профессиональной деятельности предприятия

ОАО «Ростелеком» - национальная телекоммуникационная компания. В структуру «Ростелекома» входят 83 филиала (в том числе 8 макрорегиональных филиалов) и одно представительство. Астраханская область входит в Макрорегиональный филиал «Юг». Макрорегиональный филиал «Юг» осуществляет свою деятельность на территории Южного федерального округа и Северо-Кавказского федерального округа. В зоне ответственности макрорегионального филиала 11 региональных филиалов: Адыгейский, Астраханский, Волгоградский, Дагестанский, Кабардино-Балкарский, Калмыцкий, Карачаево-Черкесский, Краснодарский, Ростовский, Северо-Осетинский, Ставропольский.

Основным видом деятельности Компании является предоставление полного спектра телекоммуникационных услуг, в том числе услуг местной, внутризоновой, междугородной, международной телефонной связи, широкополосного доступа в Интернет (ШПД), мобильной связи, платного телевидения, аренды каналов, присоединения и пропуска трафика, услуг на базе облачных технологий. Компания осуществляет свою деятельность под единым брендом «Ростелеком».

ОАО «Ростелеком» является одной из крупнейших государственных компаний России и ключевым игроком на рынке услуг голосовой связи и доступа в сеть Интернет. В 2011 году в результате реорганизации и объединения с межрегиональными компаниями, входившими в холдинг «Связьинвест», Ростелеком расширил свои возможности, что позволило предоставлять полный комплекс телекоммуникационных услуг в новом масштабе.

ОАО «Ростелеком» предоставляет полный комплекс телекоммуникационных сервисов, благодаря крупнейшей в стране сети. Их универсальные решения, инновационные продукты и услуги отвечают современным требованиям и ожиданиям как крупных международных клиентов и партнеров, так и отдельных пользователей, желающих подключить свой дом к услугам связи.

ОАО «Ростелеком» обладает собственной мощной магистральной сетью связи, отвечающей всем требованиям современных рыночных условий. На рисунке 1.1 представлена схема магистральной сети по Астраханской области, где EWSD является управляющей коммутационной системой.

Рисунок 1.1-Схема организации сети в Астраханской области

Собственная магистральная цифровая сеть связи протяженностью около 500 тыс. км., построенная на основе ВОЛС с использованием SDH- и DWDM-технологий, а также местные сети, протяженностью свыше 2,6 млн. км., обеспечивает полное покрытие территории Российской Федерации и передачу любого типа информации: голоса, данных, видео.

Сегодня объединенная компания является крупнейшим поставщиком современных инфокоммуникационных услуг для жителей России, предприятий и организаций, органов государственной власти и операторов связи в нашей стране и в мире.

Астраханский филиал ОАО "Ростелеком" оказывает услуги связи на основании следующих лицензий: Предоставление услуг местной телефонной связи, за исключением услуг местной телефонной связи с использованием таксофонов и средств коллективного доступа.

2. Монтаж оборудования телекоммуникационной системы

.1 Структура телекоммуникационной системы

На станции ОПТСЭ-5 используется аппаратура Huawei Technologies, одна из крупнейших китайских компаний в сфере телекоммуникаций, мировой лидер по поставкам телекоммуникационных сетей нового поколения, в настоящий момент обслуживает 45 из 50 ведущих мировых операторов, наряду с одним миллиардом пользователей по всему миру. Компания предоставляет инновационные продукты, услуги и решения, разрабатываемые по техническим условиям заказчика, создавая долгосрочную систему ценностей и обеспечивая своим клиентам потенциальный рост.

На ОПТСЭ-5 используется цифровая коммутационная система с программным управлением C&C08 - это интегрированная коммутационная платформа, применяемая в качестве АТС на сети электросвязи общего пользования (ТфОП) и цифровой сети с интеграцией услуг (ISDN), в ведомственных сетях связи, на междугородной и международной сети связи. Кроме того, С&C08 может быть использована как платформа для построения:

-сети абонентского оптического доступа (HONETTM);

-интеллектуальной сети;

сетей поддержки (сети сигнализации, сети синхронизации, сети управления TMN);

сетей мобильной связи (GSM, DECT);

абонентского радиодоступа (WLL).

В цифровой коммутационной системе с программным управлением C&C08 используются оптоволоконные линии с высокой скоростью передачи информации для связи с различными типами коммутационных модулей, применена технология фотоэлектрического преобразования для электрической развязки отдельных модулей и возможности удаления коммутационных модулей на расстояние до 50 километров для расширения зоны покрытия системы.

Это дает возможность реализации крупномасштабной сети связи на базе одной АТС. Цифровая коммутационная система с программным управлением C&C08 обеспечивает все функции международной и междугородной АТС, может использоваться в качестве комбинированной междугородной/местной станции, а также в качестве городской, сельской транзитной, оконечной или узловой АТС, что позволяет использовать ее на различных уровнях первичной и вторичной сети связи.

Вся система C&C08 состоит из следующих компонентов: модуля управления (AM), модуля связи (CM), модуля обработки услуг (SPM), модуля совместно используемых ресурсов (SRM; Shared Resource Module) и коммутационного модуля (SM), как показано на рис. 6.OFL: волоконно-оптическая линияв основном управляет установлением межмодульных соединений и обеспечивает открытую структуру управления хост-системой состоящей из центрального коммутатора и компьютерной сети. состоит из основного модуля управления (FAM; Front Administration Module) и вспомогательного модуля управления (BAM; Back Administration Module).управляет установлением соединений между модулями всей системы; для установления любого соединения между модулями SM и SPM требуется передача сообщений через FAM, который управляет коммутацией в реальном времени, поддерживает центральную базу данных размещения глобальных номеров, выполняет серийное искание соединительных линий и осуществляет управление ресурсами.реализует также интерфейсы между главным процессором станции и терминалами эксплуатации и технического обслуживания; эти интерфейсы аппаратно объединены с CM и вместе называются FAM/CM или для краткости - AM.обеспечивает взаимосвязь между коммутационной системой и открытой сетевой системой в режиме “клиент/сервер” посредством непосредственного подключения к FAM через интерфейс Ethernet. Таким образом, он является центральным элементом для соединения станции C&C08 и компьютерной сети.обеспечивает интерфейсы Ethernet для доступа нескольких рабочих станций и интерфейсы V.24 (RS-232)/V.35 для подключения к центру NM и центру тарификации., ориентированный на техническое обслуживание, управляет, поддерживает и контролирует хост-систему, которая называется также терминальной системой. BAM является сервером в составе аппаратных средств. Он использует программное обеспечение терминальной системы и работает на базе операционной системы Windows NT, предоставляя эксплуатационные интерфейсы GUI и MMI для легкого и удобного управления системой. представляет собой ядро системы эксплуатации и технического обслуживания коммутационной системы C&C08., который состоит, главным образом, из центрального коммутационного поля и коммуникационных интерфейсов, обеспечивает соединения между речевыми каналами и звеньями сигнализации соответствующих модулей. Любое соединение речевых каналов между модулями SM/SPM должно проходить через центральное коммутационное поле. обеспечивает такие внешние интерфейсы, как интерфейсы соединительных линий E1/T1, интерфейсы STM-1, волоконно-оптические интерфейсы 40 Мбит/с для подключения модулей SM.встроен в статив AM/CM. Этот модуль использует внешние интерфейсы AM/CM, а также центральную базу данных и модуль совместно используемых ресурсов для выполнения почти всех функций коммутационного модуля (SM). Поэтому данный модуль имеет более высокие производительность и степень интеграции, чем SM. Кроме того, он поддерживает в основном режим организации сети соединительных линий большой емкости и обрабатывает услуги, относящиеся к применению ИКМ, например, сигнализацию ОКС7, сигнализацию CAS, сигнализацию V5, сигнализацию PRA/PHI.может быть непосредственно соединен с BAM через интерфейс TCP/IP 10/100 Мбит/с. SRM предоставляет модулю SPM все ресурсы, необходимые для обработки услуг, включая тональные сигналы, приемник номеров двухчастотной тональной сигнализации, приемопередатчик многочастотной сигнализации, средства телефонной конференц-связи, средства отображения номера вызывающего абонента и т. д. Эти ресурсы совместно используются всеми модулями SPM всей станции, а не одним SPM., подобно SPM, также является основным модулем цифровой коммутационной системы с программным управлением C&C08. Он выполняет такие функции, как управление распределенными базами данных, управление распределенными ресурсами, обработка вызовов и операции технического обслуживания.

Имея относительно независимую структуру аппаратных средств, SM может выполнять все функции установления соединений и коммутации независимо в пределах модуля, а функции коммутации между модулями SM - совместно с центральным коммутационным полем в модуле AM/CM.

В зависимости от расстояния до модуля AM/CM модуль SM может быть местным или удаленным.

Система C&C08 разработана в виде модульной конструкции, допускающей поблочное добавление модулей SM/SPM в качестве компоновочных блоков. AM/CM реализует межмодульную связь распределенных коммутационных полей для образования коммутационной системы большой емкости. Вся система может обеспечивать 800 000 абонентских линий или 180 000 соединительных линий.

.2 Установка и монтаж телекоммуникационной системы

Монтаж телекоммуникационных системы должен быть выполнен аккуратно, выполняя соединения компонентов и организаций кабельных потоков. Значительного уменьшения искажений передаваемых сигналов можно добиться при:

использовании специальных методов подготовки кабеля;

упорядочении организации кабельных потоков;

правильном пространственном расположении оборудования;

выполнении правил монтажа и требований производителей к монтажу телекоммуникационного оборудования.

Установленная кабельная система на основе витой пары проводников классифицируется на основании производительности компонента линии или канала, обладающего наихудшими рабочими характеристиками передачи.

Требования к построению кабельных систем:

целостность и последовательность в проектировании и монтаже;

гарантия соответствия требованиям к рабочим характеристикам передачи и физическим параметрам линий;

гарантия возможности выполнения расширения системы и проведения в ней различных изменений;

стандартная схема документирования и администрирования.

Монтаж всех компонентов и элементов СКС должен быть выполнен с соблюдением инструкций производителя компонентов по монтажу и требований настоящего стандарта.

Расположение кабельных трасс на безопасном расстоянии от источников является одним из наиболее важных аспектов монтажа телекоммуникационной распределительной системы здания. Обеспечение разделения источников и телекоммуникационных трасс позволяет гарантированно защищать содержимое последних.

При монтаже телекоммуникационных трасс следует принимать во внимание такие источники электромагнитных помех, как электропроводка, трансформаторы, источники радиочастотного диапазона и передатчики, крупные двигатели и генераторы, индукционные нагреватели, дуговые сварочные аппараты, рентгеновское оборудование и копировальные установки.

С целью предотвращения или уменьшения влияния помех от внешних источников при монтаже телекоммуникационных кабельных систем рекомендуется соблюдать следующие правила:

для прокладки телекоммуникационных кабелей должны использоваться заземленные металлические трассы. Монтаж кабеля вблизи заземленной металлической поверхности снижает вероятность наведения помех;

при монтаже кабелей системы электроснабжения должны использоваться заземленные экранированные или бронированные конструкции;

должны применяться устройства защиты от пиковых перенапряжений и избыточных токов.

Выполнение правил заземления элементов телекоммуникационных распределительных систем обеспечивает адекватную защиту от электромагнитных помех, при этом должны быть соблюдены соответствующие нормы и инструкции для обеспечения электрической и пожарной безопасности.

Методы, материалы, узлы и оборудование, используемые при монтаже распределительной системы трасс СКС, должны соответствовать требованиям нормативных документов и инструкций.

Рабочие характеристики кабеля и коммутационного оборудования могут существенно изменяться вследствие нарушения правил монтажа и последующих манипуляций с кабельными потоками.

Правила монтажа и обслуживания фиксированных кабельных сегментов горизонтальной и магистральной подсистем отличаются от правил организации коммутационных кабелей в кроссах. Кроссировочные соединения предназначены для обеспечения гибкости проведения изменений в схеме коммутации.

К мерам предосторожности, соблюдаемым при монтаже и организации кабельных потоков, относится предотвращение различных механических напряжений в кабеле, вызываемых натяжением, резкими изгибами и чрезмерным стягиванием пучков кабелей.

При монтаже кабелей в трассах и телекоммуникационных помещениях следует использовать средства маршрутизации кабельных потоков, их крепления и фиксации. Кабельные хомуты (стяжки, бандаж и т. п.), используемые для формирования кабельных пучков, должны располагаться на пучке так, чтобы хомут мог свободно перемещаться в продольном и поперечном направлениях. Не допускается затягивание хомутов, приводящее к деформации оболочки кабелей.

Не допускается крепление телекоммуникационных кабелей с помощью скоб. Не допускается использование лифтовых шахт для монтажа кабелей на основе любого разрешенного типа среды передачи.

.3 Обслуживание системы управления

Цифровая коммутационная система с программным управлением C&C08 - это интегрированная коммутационная платформа, применяемая в качестве АТС на сети электросвязи общего пользования (ТфОП) и цифровой сети с интеграцией услуг (ISDN), в ведомственных сетях связи, на междугородной и международной сети связи. Кроме того, С&C08 может быть использована как платформа для построения

-интеллектуальной сети;

-сетей поддержки (сети сигнализации, сети синхронизации, сети управления TMN);

сетей мобильной связи (GSM, DECT);

абонентского радиодоступа (WLL);

сети абонентского оптического доступа (HONETTM).

Административный модуль C&C08 (AM) состоит из переднего административного модуля (FAM) и заднего административного модуля (BAM).

Передний административный модуль (FAM) осуществляет общий контроль и управление всеми операциями системы. Помимо выполнения программ системного программного обеспечения, он также выполняет функции распределения маршрутов и ресурсов, хранения данных, резервирования и ввода/вывода. Передний административный модуль (FAM) является промежуточным звеном между SM, CM и BAM. Он обеспечивает передачу информации о рабочем состоянии всех модулей в BAM и в терминалы оператора. Кроме того, информация об авариях и сбоях в работе через терминал обработки FAM передается в блок аварийной сигнализации BAM. Через BAM коммутационная система C&C08 соединяется с пультом технического обслуживания, пультом специальных услуг, пультом начисления оплаты и сервером, образуя систему терминалов в виде локальной вычислительной сети LAN.

Модуль FAM обеспечивает интерфейсы между главным процессором коммутационной системы и пультами на рабочих местах операторов.

Модуль BAM обеспечивает связь коммутационной системы с локальной компьютерной сетью в режиме «клиент-сервер». CM, основными компонентами которого являются центральное коммутационное поле и оптические интерфейсы связи, обеспечивает речевые и сигнальные каналы к другим модулям. Ядром системы C&C08 является SM, которые обеспечивает все функции, связанные с децентрализованным управлением базой данных, обработкой вызовов, техническим обслуживанием и эксплуатацией.

3. Мониторинг и диагностика телекоммуникационной системы

.1 Мониторинг работоспособности оборудования телекоммуникационных систем, линий абонентского доступа

Мониторинг работоспособности оборудования C&C08HUAWEI производится с помощью программного обеспечения Switch Maintain, открывается вкладка config, подвкладка Hardware confiq urationstate. Открывается окно: Hardware config panel (Рисунок 1.2).

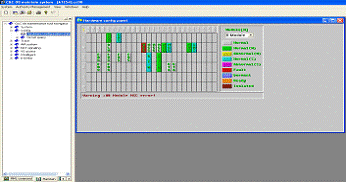

Рисунок 1.2-Состав различных плат

Красным - аварийное состояние.

Зеленным - нормальное состояние.

.2 Тестирование и мониторинг линий и каналов- Тестер потоков Е1 и передачи данных (Рисунок 1.3).

Рисунок 1.3-Тестер EDT-135

EDT-135 - простой в использовании прибор, идеально подходящий для ввода в эксплуатацию, приёмки и поиска неисправностей каналов Е1 и каналов передачи данных.

При вводе в эксплуатацию и приёмке каналов Е1, nx 64к, трактов передачи данных для обеспечения высокого качества линии с помощью прибора проводятся тесты BERT согласно рекомендациям G.821, G.826 и M.2100.

Для определения причин неисправностей на линии служат такие функции, как измерение задержки, уровня сигнала, анализ формы импульса и джиттера, тестирование V-интерфейсов.

Решаемые задачи:

ввод в эксплуатацию/приёмка каналов Е1;

-поиск неисправностей в каналах Е1;

приёмка трактов передачи данных;

поиск неисправностей в трактах передачи данных;

приёмка трактов Frame Relay;

тестирование сетевого оборудования и мультиплексоров;

измерения уровня сигнала;

измерение джиттера;

анализ формы импульса.

Имеется возможность расширения функциональности путём добавления программных опций.

Возможности использования:

прокладка линий Е1 и соединений n х 64 кбит/с и поиск неполадок;

-тестирование мультиплексора;

тестирование по G.826, M.2100 и измерение задержки на международных магистралях Е1 и соединениях передачи данных;

мониторинг сигнализации CAS (сигнализация по выделенному каналу);

проверка и устранение неполадок Х.50;

тестирование линий данных DCE/DTE с 7-ю различными интерфейсами передачи данных;

расширенный поиск неполадок в линиях Е1 и анализ уровня сигнала.

Тестер EDT-135 характеризуется простотой эксплуатации и незаменим при прокладке и устранении неполадок соединений Е1 и линий передачи данных.

Тестер выполняет широкий спектр измерений по параметрам BERT, G.821, G.826 или M.2100. Эти тесты необходимы для обеспечения высоких показателей качества линий Е1, линий передачи данных или соединений Х.50.

Предлагаемые тестером функции Измерения задержки, Измерения Уровня сигнала, Формы импульса, Анализа джиттера и Тестирования V-интерфейса, помогают определить причины неудовлетворительной работы линий связи.

Сервисные приложения включают в себя опции тестирования GSM, Frame Relay и специальные функции подключения подуровней.

Функциональные характеристики EDT-135:

генератор и приемник сигнала с цикловой структурой и неструктурированного потока;

-"Сквозное" (Through) подключение с вводом-выводом через интерфейс V.11;

возможность работы с различными интерфейсами: V.24/RS232, V.11/X.24, V.35, V.36/RS449, G.703 (2048/704 кбит/с)c;

тестирование битовых ошибок в соединениях n х 64 кбит/сc;

базовые тесты мультиплексирования/демультиплексирования;

имитация Х.50 и анализ (64 кбит/с и 2 Мбит/с);

отображение состояния сигнализации CAS по 30 каналам;

отображение данных FAS, NFAS, NMFAS во временных кадрах (timeslots);

отслеживание и генерация S a-бита;

измерения FAS, CRC или ошибок во временных кадрах;

смещение частоты передачи;

задержка при круговом прохождении;

уровень речевых временных кадров и частотные измерения;

аудио вывод речевых временных кадров;

анализ гистограмм по аварийным состояниям и ошибкам;

анализ результатов по G.821, G.826, M.2100;

программируемые пороговые значения по параметрам G.821;

программируемые параметры эталонной модели соединения (HRX);

развернутая распечатка числовых результатов, гистограмм, сводок по аварийным состояниям/ошибкам и настроечных параметров меню через интерфейс V.24/RS232;

автоматическая распечатка результатов, отчетов об аварийных состояниях и данных сигнализации;

ячеек памяти, в каждой из которых можно сохранять результаты и гистограммы за 60 дней измерений;

поддержка автоматического запуска тестирования;

возможность дистанционного управления через интерфейс V.24/RS232;

программируемый таймер;

поддержка английского, немецкого, испанского и французского языков;

измерение уровня сигнала.

Тестер может настраиваться автоматически для проведения несложных измерений, что позволяет сократить время на подготовку к тестированию и не требует углубленного изучения самого измерителя.

Режимы эксплуатации тестера EDT-135

Подключение к линии Е1.

Готовность и эксплуатационные характеристики линии Е1 можно установить при проведении тестирования с непосредственным включением и без включения. Тестер EDT-135 можно подключить через коннекторы с сопротивлением 75 Ом или 120 Ом с высоко импедансным (Hi-Z) окончанием или через защищенную точку мониторинга. Стандартный упрощенный тест линии Е1 займет не более 30 секунд. Если линия Е1 функционирует и не содержит ошибок, на дисплее будет высвечено соответствующее сообщение (ОК).

Возможна передача тестовых последовательностей G.826/M.2100 с отображением, сохранением и распечаткой результатов.

Анализ канала n x 64 кбит/с

Каналы 64 кбит/с (timeslots) группируются в цикле Е1 для предоставления конечному пользователю скорости передачи 128 или 256 кбит/с. Тестер EDT-135 производит анализ битовых ошибок (BER) по группам каналов n x 64 кбит/с, а также ввод и вывод каналов n х 64 кбит/с на внешний анализатор протокола через интерфейс V.11.

Анализ по G.826 и М.2100

Рекомендация G.826 Международного Союза Электросвязи (ITU-T) рассматривает показатели ошибок в цифровых трактах международной связи с базовой скоростью (Primary Rate) и выше. Соответствующие рекомендации из серии М.21хх допускают проведение полного тестирования линий Плезиохронной Цифровой Иерархии (PDH); но в более короткие временные сроки. Оба метода поддерживаются стандартными модулями программного обеспечения EDT-135.

Устранение неполадок в Е1

Расширенное тестирование показателей битовых ошибок позволяет выявить периодичность появления ошибок. Например, проблемные ситуации могут время от времени возникать в связи с работой кондиционеров или другого электрооборудования.

Гистограммы появления ошибок помогают выявить внешние события, вызывающие неполадки.

Шкала гистограмм может отражать результаты за период до 60-и дней.

Ошибки в линии Е1 могут также быть вызваны низким уровнем сигнала, искажением импульса или джиттером.

Если сетевой элемент выдает ошибку LOS (потеря сигнала) или ей подобную, можно провести измерение уровня (Level Measurement) или анализ формы импульса (Pulse Shape). Это поможет определить место нахождения ошибки в линии.

Низкий или искаженный сигнал, принимаемый сетевым элементом, указывает на проблемы с предшествующим элементом или соединительными кабелями.

Чрезмерный джиттер может вызывать битовые ошибки, потерю цикловой синхронизации и прочие ошибки подобного типа. В этом случае можно произвести измерения джиттера для определения степени влияния этого явления на возникновение ошибок, а также установить, в какой точке системы джиттер превышает допустимые уровни.

Если высокие уровни джиттера наблюдаются на выходах некоторых элементов сети, эти модули можно вывести из рабочего процесса и провести дополнительное тестирование, внося джиттер с определенным уровнем и измеряя уровень джиттера на выходе.

Тестирование основного мультиплексора

Тестер EDT-135 поддерживает работу с потоком 2 Мбит/с с цикловой структурой G.704, а большой выбор интерфейсов позволяет производить тестирование мультиплексирования одним прибором в рабочем (in-service) и автономном (out-of-service) режимах. Измерения можно производить как в направлении мультиплексирования, так и в направлении демультиплексирования.

Например, тестирование сегмента пользователь-сеть (mux) выполняется путем передачи тестовой последовательности в мультиплексор на стороне пользователя по каналам n x 64 кбит/с через следующие интерфейсы: V.24, V.11, V.35, V.36, RS449 или сонаправленный G. 7 03. Создаваемая мультиплексором цикловая структура 2 Мбит/с далее отслеживается, чтобы определить коэффициент битовых ошибок (BER) в соответствующих каналах (timeslots).

Устранение неполадок V-интерфейса (Опция V Status)

Опция V Status показывает состояние входа и выхода соединений при тестировании интерфейсов V.24, V.35 и V.11. Эта опция также допускает выбор выходов с помощью клавиши ON/OFF (Включить/Отключить).

Автоматическая конфигурация

Функция автоматической конфигурации значительно упрощает процедуру настройки тестера. Для запуска тестирования трафика с цикловой структурой или неструктурированного потока достаточно нажать всего две 2 клавиши. Для сигналов с цикловой структурой тестер может определять тип цикла, распределение каналов и тип тестовой последовательности.

Загрузка опций программного обеспечения

Измерительные возможности EDT-135 можно значительно расширить за счет загрузки дополнительных опций программного обеспечения: Измерение уровня сигнала, анализ Формы импульса, Джиттера, Смещения тактовой частоты, Frame Relay, НСМ, GSM, расширенные тесты Datacom и Измерение шума в голосовых каналах

телекоммуникационный кабельный коммутатор сеть

4. Управление данными телекоммуникационной системы

.1      Управление станционными и абонентскими данными

В области управления станционным оборудованием Оператору связи необходимо проработать следующие аспекты эксплуатации:

учет и паспортизация станционного оборудования;

процессы подключения и модификации традиционных услуг Оператора связи - обработка заказов на подключение/модификацию/удаление традиционных услуг связи;

отслеживание состояния и обнаружение неисправностей станционного оборудования - слежение за состоянием и поведением станционного оборудования с целью выявления некорректной работы;

обработка и устранение неисправностей в работе станционного оборудования - устранение в кратчайшие сроки возникающих сбоев в работе станционного оборудования.

Для управления стационарным оборудованием используется следующие аппаратные средства:

BAM(вспомогательный модуль управления) и рабочие станции (ПК). После установки необходимого программного обеспечения на BAMи рабочие станции, необходимо правильно настроить программы коммутации оборудования. Для управления станцией необходимо 3 программы:

C&C08Switch Client - управление станцией, в тестовом режиме;

C&C08Switch Maintain - для управления станции в графическом режиме, тестирования абонентских данных и станционного оборудования, просмотр состояния плат, каналов, потоков;

C&C08 Switch Alarm Panel - для просмотра аварий, возникающие на данной станции.

Просмотр состояния абонентского номера, для этого необходимо произвести команду LSTTST.

Просмотр состояния абонентского номера:

++ ATE-54 2013-06-06 10:10:33

O&M #305164

%%LST ST: D=K'541645, DTL=YES;%%= 0 Operation succeeded: Subscriber attribute

----------------------------= 1logical sequence number = 1645number = 541645number = 1645type = Ordinarystatus = Normalstatus = Ordinary subscriberattribute = Not operatorcallwatch = NOWATCHsubscriber type = Custom subscriber type1

CENTREX flag = NOgroup = 65535

Short number = <NULL>source = 0pickup group = 255call-out authority = Intra-office

= Local

= Local toll

= National toll

= International toll

= CENTREX intra-group

= CENTREX out-group

= Custom callout right1out authority = Intra-office

= Local

= Local toll

= National toll

= International toll

= CENTREX intra-group

= CENTREX out-group

= Custom callout right1call-in authority = Intra-office

= Local

= Local toll

= National toll

= International toll

= CENTREX intra-group

= CENTREX out-groupin authority = Intra-office

= Local

= Local toll

= National toll

= International toll

= CENTREX intra-group

= CENTREX out-groupreceiving = Automaticsending mode = Build-in FSKindex = 1pulse = 16KHZcomplaint = NOcategory = Periodicmode = Normalsource code = 0charging source = 255supplementary service = Outgoing call barring

= CFU

= CLIPservice = CFU

= CLIPVAS authority = <NULL>data index = 0index = 0barring group = 65535source = 255config index = 0: Subscriber port attribute

---------------------------------type = STaccess mode = Ordinary subscribercheck symbol = NOto-multipoint configuration = NOnumber = NOreservation = By numberreservation = By numberreservation = By numberNT1 local power = NOpower = NO: Subscriber PBX attribute

---------------------------------

PBX group = 65535

Subscriber group = 65535

-- END

На этом номере стоит «переадресация» и услуга определитель номера.

Выключение абонентского номера.

Отключение абонентского номера можно в одностороннем направлении, так и в двухстороннем.

Производится команда SET OWED

Включение абонентского номера.

Для включения абонентского номера необходимо вести команду RMVOWED.

5. Устранение аварий и повреждений оборудования телекоммуникационной системы, выбор методов восстановления его работоспособности

.1 Анализ обмена сигнальными сообщениями сигнализаций CAS, DSS1, SS7

В современных сетях связи система сигнализации позволяет станциям с программным управлением, сетевым базам данных и другим узлам обмениваться сообщениями, относящимися к процессам установления, поддержания и разъединения соединений, а также информацией, необходимой для выполнения распределенных прикладных процессов и управления сетевыми ресурсами. Другими словами, она определяет инфраструктуру управления современных сетей связи.

Классификация протоколов сигнализации

В телефонии под сигнализацией понимается передача информации и команд между двумя узлами телефонной сети в целях установления, поддержания и разъединения коммутируемого соединения. При этом традиционно различаются два типа сигнализации:

абонентская (Subscriber Loop Signaling) - сигнализация на участке между абонентским терминалом и коммутационной станцией;

межстанционная (Inter-Exchange Signaling) - сигнализация между двумя коммутационными станциями.

Пример абонентской сигнализации приведен на рисунке 1.4, где показаны основные сигналы, передаваемые между двумя абонентами, подключенными к одной телефонной станции. Чтобы инициировать вызов, абонент поднимает трубку. Коммутационная станция посылает абоненту тональный сигнал, после чего абонент производит набор номера. Затем по одному из посылаемых станцией сигналов - "занято", "занято при перегрузке" и т.п.- абонент определяет текущий статус коммутационной станции.

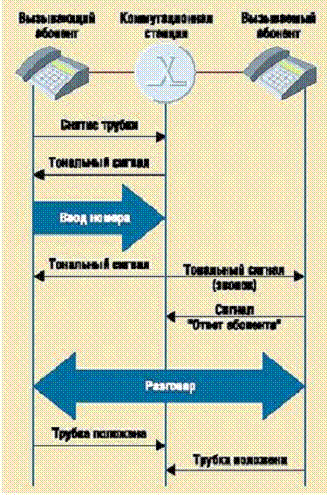

Рисунок 1.4-Пример абонентской сигнализации

Процесс передачи сигнальной информации, так называемых линейных и регистровых сигналов, между двумя коммутационными станциями показан на рисунке 1.5.

Регистровые сигналы используются только на фазе установления соединения и самого вызова для передачи адресной информации и данных о категории абонента. Линейные сигналы передаются в течение всего времени существования соединения для контроля состояния линий. Состав межстанционных сигналов аналогичен составу сигналов при абонентской сигнализации.

Рисунок 1.5-Пример межстанционной сигнализации

Межстанционная сигнализация, в свою очередь, по способу передачи сигнальной информации делится на три класса.

Внутриполосная сигнализация (In-band Signaling), при которой сигнальная информация передается непосредственно по телефонному каналу (разговорному тракту) при помощи постоянного тока, токов тональной частоты (ТЧ), индуктивных импульсов и др.

Сигнализация по индивидуальному выделенному сигнальному каналу (Channel Assoсiated Signalling, CAS), которая предоставляет выделенные средства передачи сигнальной информации (выделенную емкость канала) для каждого разговорного канала в тракте передачи информации. Это может быть один временной канал в тракте импульсно-кодовой модуляции (ИКМ), выделенный частотный канал вне разговорного спектра канала ТЧ и др.

Сигнализация по общему каналу (Common Channel Signaling, CCS), при которой тракт передачи сигнальных сообщений предоставляется для пучка телефонных каналов по принципу адресно-группового использования: сигналы передаются в соответствии со своими адресами и размещаются в общем буфере для использования каждым телефонным каналом.

Системы межстанционной сигнализации первых двух классов были разработаны для применения в сетях с аналоговым коммутационным оборудованием. Протоколы общеканальной сигнализации оптимизированы для использования в сетях, основанных на цифровой коммутации и программном управлении. В настоящее время во всем мире большинство национальных сетей связи включает значительную часть оборудования, использующего системы первых двух классов. Поэтому при внедрении SS7 в сети с цифровыми коммутационными станциями требуется организация взаимодействия между системами сигнализации различных классов.

Системы внутриполосной сигнализации ассоциируются с декадно-шаговыми станциями, в которых реализован принцип непосредственного управления. Такие станции состоят из отдельных ступеней искания, каждая из которых имеет собственный механизм управления, и совмещают функции управления и коммутации. Упрощенная схема межстанционной сигнализации первого класса приведена на рисунке 1.6а.

На рисунке 1.6б схематично показан принцип сигнализации по выделенному каналу с разделенными блоками коммутации и управления.

В этом случае вместо ступеней искания шаговых станций используются коммутационные блоки, а процессы установления/разъединения соединений осуществляются управляющими устройствами (регистрами и маркерами), отделенными от коммутационных блоков. В системах сигнализации второго класса пути передачи сигнальной информации и соответствующего ей разговора совпадают на уровне каналов, но разделены внутри коммутационной станции.

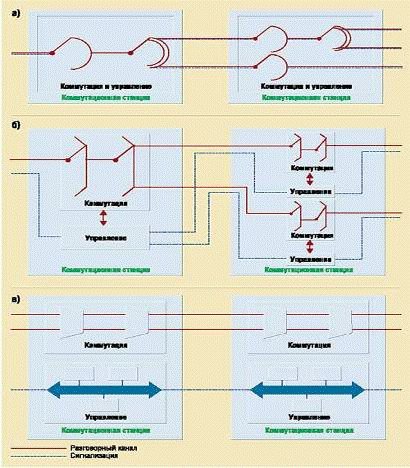

Рисунок 1.6 - Упрощенные схемы межстанционной сигнализации: а - непосредственно по телефонному каналу, б - по индивидуальному выделенному каналу, в -по общему каналу

До середины 60-х гг. применялись системы межстанционной сигнализации первых двух классов. Примерами таких систем являются:

одночастотная система тональной сигнализации 1VF (One Voice Frequency) декадно-импульсная;

двухчастотная система тональной сигнализации 2VF (Two Voice Frequences) - система сигнализации №4 CCITT;

многочастотная импульсная система сигнализации MFP (Multi Frequency Pulsed) - система сигнализации №5 CCITT (известна также под названием R1);

многочастотная система сигнализации MFC (Multi Frequency Compelled) - система сигнализации R2 CCITT.

Названия перечисленных систем отражают наиболее общие способы передачи сигналов: тональный сигнал, являющийся комбинацией нескольких частот, и импульсный сигнал. Как говорилось выше, эти системы характеризуются наличием фиксированного сигнального пути для каждого разговорного тракта, проходящего либо непосредственно по разговорному каналу (внутриканальная сигнализация), либо по каналу, физически совмещенному с ним (сигнализация по выделенному каналу).

Слабые стороны обоих вариантов-недостаточная гибкость, низкая скорость, высокая стоимость и ограниченная пропускная способность. Основной способ их преодоления сводится к формированию сети сигнализации, логически отделенной от базовой (информационной) сети связи. В этом случае процессы установления/разъединения соединений для каждого вызова осуществляются быстрее, а ресурсы каналов передачи несигнальной информации используются более эффективно за счет их доступности для других абонентов, например в промежуток времени, когда один из абонентов занят.

Появление в 60-х гг. станций с программным управлением (Stored Program Control, SPC) позволило реализовать систему сигнализации по общему каналу. Концепция общеканальной сигнализации (ОКС) проста-каналы для передачи голоса используются только после установления соединения. При этом обмен сигнальными сообщениями между управляющими устройствами коммутационных станций происходит по соединяющим их звеньям, а передачу речи осуществляют каналы передачи несигнальной информации. Таким образом, основным принципом общеканальной сигнализации является полное отделение тракта сигнализации от разговорного тракта (рисунок 1.6в).

С помощью нескольких высокоскоростных каналов передачи сигнальных сообщений можно обслуживать большое число информационных каналов. В системах ОКС сигнальная информация передается по дуплексным каналам (звеньям сигнализации) в составе пакетов данных, называемых сигнальными единицами (Signal Unit, SU). Помимо собственно сигнальной информации, сигнальные единицы содержат адресные сведения, параметры, обеспечивающие защиту от ошибок, и др. Таким образом, совокупность цифровых коммутационных станций и соединяющих их звеньев сигнализации образует сеть сигнализации (Signaling Network), логически отделенную от базовой сети связи и функционирующую в режиме передачи данных с коммутацией пакетов.

В настоящее время существует два стандарта систем общеканальной сигнализации. Первый - система сигнализации № 6 (SS6) - был разработан в конце 60-х гг. для использования на аналоговых линиях преимущественно в целях обслуживания межконтинентального трафика. Второй - система сигнализации № 7 (SS7) - появился в конце 70-х гг. и предназначен для использования как в цифровых (каналы со скоростью передачи 64 кбит/с), так и в аналоговых национальных и международных сетях.

Система SS7 разработана для управления установлением соединения телефонных вызовов и услугами передачи неголосовой информации. По сравнению с предыдущими системами сигнализации, SS7 имеет следующие преимущества:

скорость - время установления соединения в большинстве случаев не превышает 1 с;

высокая производительность - каждое звено сигнализации способно одновременно обслужить несколько тысяч телефонных вызовов;

экономичность - сокращается объем необходимого оборудования;

надежность - использование альтернативной маршрутизации в сети сигнализации позволяет значительно повысить надежность базовой сети связи;

гибкость - система передает любые данные и может использоваться для целей, отличных от телефонии.

Увеличение спроса на новые виды телекоммуникационных услуг в 80-е гг. привело к разработке стандартов системы SS7, обеспечивающих требования практически всех типов сетей связи:

телефонной сети общего пользования (Public Switched Telephone Network, PSTN);

цифровой сети с интеграцией служб (ISDN);

интеллектуальной сети (IN);

сети наземной подвижной связи (Public Land Mobile Network, PLMN), например сети сотовой подвижной связи стандарта GSM (Global System for Mobile Communications).

.2 Техническое обслуживание интегрированных программных коммутаторов и мультисервисных узлов абонентского доступа

.MTU - это абонентское устройство малой емкости, позволяющее предоставлять услуги доступа к мультисервисной широкополосной сети. .MTU предназначено как для работы с линейкой программных коммутаторов mCore, так и с Softswith (SSW) сторонних производителей, и поддерживает набор услуг программных коммутаторов mCore и SSW посредством протоколов SIP или MEGACO. Т.о. пользователям, подключенным к mAccess.MTU, доступен весь спектр дополнительных услуг, реализованных в МКД или SSW. Поддержка внутренней таблицы маршрутизации позволяетm Access.MTU функционировать самостоятельно (без управления со стороны Softswitch).

Продукты семейства mAccess.MTU, благодаря своей универсальности, с одинаковым успехом могут использоваться в городских, сельских и корпоративных сетях связи.

В городских сетях mAccess.MTU выполняет функции IP-выноса, с возможностью предоставления абонентам телефонных услуг и доступа в Интернет. Прежде всего его можно использовать при необходимости обеспечить современными услугами связи абонентов в частном секторе, а также быстро подключить несколько пользователей при отсутствии свободных пар на местной АТС. Для этого применяются устройства А8-ETH или А8-DSL. Высокая масштабируемость решений на базе mAccess.MTU позволяет создавать городские сети различной емкости и конфигурации.

Простота, гибкость и стоимость продуктов mAccess.MTU открывают огромные возможности при построении сельских сетей. Для этих целей разработаны специализированные шкафы, рассчитанные на уличную установку при различных условиях. Если емкости mAccess.MTU недостаточно, можно использовать мультисервисный концентратор mAccess.МАК, обеспечивающий возможность подключения до 570 абонентов.

В настоящее время наиболее широкое применение устройства подобные mAccess.MTU нашли в корпоративных сетях и при телефонизации небольших офисов. При этом у компании отпадает необходимость установки УПАТС, упрощаются инсталляция и эксплуатация сети. mAccess.MTU обеспечивает сотрудников компании телефонной связью с поддержкой широкого набора дополнительных услуг, а также услугами передачи данных.

Для подключения mAccess.MTU к сети, в зависимости от конкретных условий, могут использоваться различные транспортные технологии.

Заложенные в mAccess.MTU решения применимы для городских, сельских и корпоративных телефонных сетей. Для каждого из случаев возможен свой вариант подключения устройства к опорной сети.

Способы технического обслуживания

По протоколу Telnet/SSH

Для удаленного техобслуживания терминал должен работать под управлением любой операционной системы, поддерживающей протокол Telnet или SSH. При работе под управлением ОС Microsoft Windows 95 или более поздней версии возможно использование терминальной программы «PuTTY».

После входа в систему оператор техобслуживания получает доступ к конфигурационным файлам mAccess.MTU, а также к файлам статистики и мониторинга. При необходимости оператор может удалять, копировать, заменять и изменять файлы устройства.

Имеется возможность:

-изменения настроек системы;

добавления или удаления абонентов;

настройки параметров логики услуг;

настройки параметров абонентов: создание или удаление, блокировка или разблокировка, изменение настройки параметров сигнализации.

По протоколу FTP

По протоколу FTP оператор технического обслуживания получает возможность:

-копировать файлы на mAccess.MTU;

копировать файлы с mAccess.MTU;

удалять файлы с mAccess.MTU.

Доступ по протоколу FTP не дает возможность:

-изменять конфигурационные файлы на mAccess.MTU;

открывать файлы на mAccess.MTU;

изменять настройки системы.

По протоколу HTTP (WEB ТО)

Техническое обслуживание интегрированного устройства доступа mAccess.MTU осуществляется с использованием удобного графического WEB-интерфейса. Для этого, на сервере технического обслуживания должно быть установлено и запущено программное обеспечение Сервера технического обслуживания (ТО), а у пользователя должен быть запущен любой WEB-браузер.

В системе mAccess.MTU оператору ТО обеспечиваются следующие возможности:

-регистрация в системе изменение;

настроек конфигурации системы mAccess.MTU (добавление/удаление абонентов);

настройка параметров логики услуг (внутренняя коммутация, учет внутренних вызовов, учет внешних вызовов, КПВ для внешних абонентов);

настройка параметров сигнализации;

настройка параметров абонентов (создание/удаление, изменение, блокировка);

создание новой конфигурации, удаление/изменение текущей;

наблюдение за состоянием оборудования mAccess.MTU в графическом режиме;

проведение измерений состояния абонентских линий.

.3 Устранение повреждений на оборудовании и линиях абонентского доступа

Повреждения на местных телефонных сетях, снижающие качество их работы, могут возникать как в оборудовании цифровых телефонных станций, так и в оборудовании систем передачи.

В зависимости от степени влияния на надежность и качество работы связи повреждения подразделяются на три категории.

Повреждения первой категории - аварии - приводят к ухудшению качества обслуживания, снижению надежности и пропускной способности сети в целом или отдельных ее участков, в том числе:

полной потере работоспособности оборудования станции и включенных в нее каналов и линий из-за повреждения источников электропитания или других общестанционных устройств, потере всех каналов и линий из-за повреждений систем передачи, потере цикловой синхронизации и чрезмерно высокого коэффициента ошибок в сигналах синхронизации;

возникновению аварийной, взрыво- или пожароопасной ситуации.

Повреждения второй категории ухудшают качество работы станции или направления, но не влияют на работу других участков телефонной сети, (выход из строя отдельных трактов, абонентских комплектов или линий, отдельные повреждения в групповом оборудовании станции).

Повреждения третьей категории не сказываются или незначительно сказываются на качестве работы станции или включенных в нее направлений (выход из строя отдельных каналов, СЛМ, ЗСЛ, линейных комплектов и др.).

Информацию о появлении повреждений всех категорий на станции технический персонал получает от системы общестанционной сигнализации.

Генерирование аварийных сигналов, используемых на станции:

индикация прекращения обслуживания должна осуществляться для обозначения того, что обслуживание недоступно;

Действия технического персонала зависят от объема и характера повреждения или аварии и должны быть регламентированы инструкцией и технологической картой, разрабатываемой на месте с учетом конкретных условий эксплуатации.

При возникновении на станции аварии или повреждения первой категории технический персонал должен:

быстро определить характер и место повреждения;

доложить о случившемся руководству цеха, станции, главному инженеру предприятия и оперативной службе соответствующих подразделений управления сетью;

вызвать необходимых специалистов для отыскания и устранения повреждения, если оно произошло в ночное время или в выходные дни. Список специалистов по различным видам оборудования станции и номера их телефонов должны быть у дежурного персонала;

при необходимости обратиться за услугами в сервисный Центр технического обслуживания станций;

по указанию работников подразделения системы управления принять необходимые меры, предотвращающие возможность возникновения перегрузок на местной телефонной сети;

после устранения повреждения провести контрольные проверки работоспособности оборудования станции или системы передачи и обеспечить его нормальную эксплуатацию.

При устранении неисправностей, сигналы индикации аварии на станции и индикации аварии на удаленном конце должны быть отключены.

В целях обеспечения работоспособности оборудования станции при коротких перерывах передачи (например, из-за шума или кратковременного повреждения) и предотвращения каких-либо действий по техническому обслуживанию, где они непосредственно не требуются, необходимо соблюдать следующие требования:

обеспечение выдержки времени в течение 100 мс перед выдачей и индикации об аварии, требующей срочного вмешательства технического персонала;

прекращение индикации об аварии после устранения причины неисправности, связанной с потерей цикловой синхронизации и чрезмерно высоким коэффициентом ошибок в сигналах цикловой синхронизации;

снятие индикации о прекращении обслуживания и индикации об аварии, требующей срочного вмешательства техперсонала после устранения причины неисправности. При этом в течение 100 мс должна проверяться смена состояния контролируемого объекта;

контроль частности возникновения кратковременных неисправностей в цифровой системе передачи с целью вывода ее из эксплуатации при повышении заранее заданного порогового значения. Величина порога для вывода системы передачи из эксплуатации должна определяться индивидуально для каждой системы. После блокировки системы передачи, должна осуществляться индикация прекращения обслуживания и индикация аварии, требующая срочного вмешательства техперсонала.

Примечание.

Применение этих видов индикации зависит от систем коммутации и сигнализации, используемых на станции. При необходимости на станции могут предусматриваться отдельные виды индикации для некоторых из перечисленных выше неисправностей. Технические руководители должны обеспечить тщательное расследование с целью выявления причин, вызвавших повреждения, и принятие мер к недопущению их в дальнейшем.

При этом должно быть установлено следующее:

место, характер, длительность, причины возникновения повреждения и, в отдельных случаях, виновные в его возникновении;

технические причины, способствовавшие возникновению повреждения;

правильность организации работ по ликвидации повреждений и подготовленность технических средств (ЗИП, измерительная, контрольная и испытательная аппаратура, станционный инструмент и т.д.), необходимых для выявления и устранения повреждений;

умение и оперативность действий технического персонала, участвовавшего в ликвидации повреждения, а также действия руководителей производственных подразделений в процессе ликвидации повреждения.

Технические руководители на основании результатов расследования, должны разработать и провести в жизнь мероприятия по устранению выявленных недостатков и обеспечению безаварийной работы станции (обучение технического персонала, проведение ремонта оборудования станции, обновление ЗИП и др.).

При повреждениях второй категории, независимо от метода технической эксплуатации оборудования станции, должны быть приняты необходимые меры по отысканию причины и места повреждения в возможно более короткий срок в течение рабочего дня при наличии специалистов соответствующей квалификации.

Если повреждение произошло в ночное время (при отсутствии специалистов), оно должно быть устранено к часу наибольшей нагрузки.

Повреждения третьей категории, в зависимости от метода технической эксплуатации оборудования станции, должны устраняться:

по мере их выявления в процессе эксплуатации при профилактическом методе;

при появлении первой возможности (по мере накопления повреждений) при контрольно-корректирующем методе.

.4 Техническое обслуживание линейных сооружений связи

.Техническое обслуживание представляет собой комплекс операций, направленных на поддержание работоспособности или исправности линейных сооружений, своевременное предупреждение появления неисправностей, выявление их и устранение возникающих дефектов.

Правильная организация технического обслуживания удлиняет сроки службы линейных сооружений, сохраняет высокое качество и надежность их работы, способствует удлинению межремонтного периода и снижению стоимости ремонтов.

Техническое обслуживание линейных сооружений в зависимости от объема работ и периодичности их выполнения подразделяется на текущее (повседневное) и периодическое планово-профилактическое обслуживание.

Текущее техническое обслуживание линейных сооружений осуществляется систематически, является обязательным и специально не планируется.

Планово-профилактическое техническое обслуживание линейных сооружений осуществляется периодически в основном путем проведения осмотров сооружений и устранения обнаруженных при этом неисправностей, а также путем проведения электрических измерений сооружений.

Текущее техническое обслуживание линейных сооружений включает в себя проведение охранных мероприятий, включая осмотр трасс линейных сооружений, а также устранение на линиях связи обнаруженных неисправностей, которые могут привести к нарушению нормального действия связи.

Планово-профилактическое техническое обслуживание включает следующие работы:

осмотр и профилактическое обслуживание линейных сооружений;

проведение плановых и контрольных измерений электрических характеристик линий связи;

проверка новых кабелей, проводов, оконечных кабельных устройств, оборудования и арматуры, поступающих в эксплуатацию;

подготовка линейных сооружений к работе в осенне-зимний период, период паводка и грозовой период.

6. Монтаж и обеспечение работы линий абонентского доступа и оконечных абонентских устройств

.1 Разработка схем построения, монтаж и эксплуатация структурированных кабельных систем

Принципы построения СКС

Кабельные сети информационных систем составляют часть инфраструктуры здания. В основу СКС положена древовидная топология, которую иногда называют также структурой иерархической звезды. Узлами структуры являются кроссовые комнаты и аппаратные, которые соединяются друг с другом и с рабочими местами электрическими или оптическими кабелями.

Главное распределительное устройство - центральный коммутационный узел (ЦКУ) целесообразно разместить рядом с первичными сетевыми службами, мостами, маршрутизаторами и, возможно, с консолью управления сетью. ЦКУ соединяется вертикальной кабельной магистралью с коммуникационными шкафами или промежуточными распределительными устройствами - коммутационными узлами (КУ), через которые к сети подключаются группы рабочих станций. Чтобы облегчить подключение КУ к вертикальной магистрали, их удобно размещать один над другим на различных этажах.

Кабельная сеть здания должна соответствовать следующим принципам:

-универсальность. Для передачи различных видов информации используется универсальная кабельная среда на основе экранированного и неэкранированного медного кабеля или оптоволокна. Структурированные системы позволяют автоматизировать многие процессы по контролю, мониторингу и управлению хозяйственными службами и системами жизнеобеспечения;

гибкость. СКС позволяют быстро и легко изменять конфигурацию кабельной системы. Для этого администратору сети достаточно перекоммутировать контакты на кроссировочных панелях;

избыточность. Наличие достаточного количества резервных каналов связи, необходимых для расширения системы в процессе эксплуатации;

совместимость. Способность работать со стандартным активным оборудованием любых производителей;

надежность. Способность системы сохранять рабочие параметры в заданных диапазонах в течение всего срока эксплуатации.

7. Мониторинг кабельной сети

.1 Общие сведения мониторинга сети

Мониторинг сетей - целенаправленное воздействие на сеть, осуществляемое для организации ее функционирования по заданной программе: - включение и отключение системы, каналов передачи данных, терминалов, диагностика неисправностей, сбор статистики, подготовка отчетов и т. п.

Постоянный контроль за работой сети, необходим для поддержания её в работоспособном состоянии. Контроль-это необходимый первый этап, который должен выполняться при управлении сетью. Этот процесс работы сети обычно делят на 2 этапа: мониторинг и анализ.

На этапе мониторинга выполняется более простая процедура- процедура сбора первичных данных о работе сети: статистики о количестве циркулирующих в сети кадров и пакетов различных протоколов, состоянии портов концентраторов, коммутаторов и маршрутизаторов и т. п.

Далее выполняется этап анализа, под которым понимается более сложный и интеллектуальный процесс осмысления собранной на этапе мониторинга информации, сопоставления с данными, полученными ранее, и выработки предположений о возможных причинах замедленной или ненадёжной работы сети.

Средства для мониторинга сети и обнаружения в её работе «узких мест» можно разделить на два основных класса:

стратегические;

тактические.

Назначение стратегических средств состоит в контроле за широким спектром параметров функционирования всей сети и решении проблем конфигурирования ЛВС.

Назначение тактических средств - мониторинг и устранение неисправностей сетевых устройств и сетевого кабеля.

К стратегическим средствам относятся:

системы управления сетью;

встроенные системы диагностики;

распределённые системы мониторинга;

средства диагностики операционных систем, функционирующих на больших машинах и серверах.

Наиболее полный контроль за работой, осуществляют системы управления сетью, разработанные такими фирмами, как DEC, Hewlett - Packard, IBM и AT&T. Эти системы обычно базируются на отдельном компьютере и включают системы контроля рабочих станций, кабельной системой, соединительными и другими устройствами, базой данных, содержащей контрольные параметры для сетей различных стандартов, а также разнообразную техническую документацию.

Одной из лучших разработок для управления сетью, позволяющей администратору сети получить доступ ко всем её элементам вплоть до рабочей станции, является пакет LANDesk Manager фирмы Intel, обеспечивающий с помощью различных средств мониторинг прикладных программ, инвентаризацию аппаратных и программных средств и защиту от вирусов. Этот пакет обеспечивает в реальном времени разнообразной информацией о прикладных программах и серверах, данные о работе в сети пользователей.

Встроенные системы диагностики стали обычной компонентой таких сетевых устройств, как мосты, репиторы и модемы. Примерами подобных систем могут служить пакеты Open - View Bridge Manager фирмы Hewlett - Packard и Remote Bridge Management Software фирмы DEC. К сожалению большая их часть ориентирована на оборудование какого - то одного производителя и практически несовместима с оборудованием других фирм.

Распределённые системы мониторинга представляют собой специальные устройства, устанавливаемые на сегменты сети и предназначенные для получения комплексной информации о трафике, а также нарушениях в работе сети. Эти устройства, обычно подключаемые к рабочей станции администратора, в основном используются в много сегментных сетях.

К тактическим средствам относят различные виды тестирующих устройств (тестеры и сканеры сетевого кабеля), а также устройства для комплексного анализа работы сети - анализаторы протоколов. Тестирующие устройства помогают администратору обнаружить неисправности сетевого кабеля и разъёмов, а анализаторы протоколов - получать информацию об обмене данными в сети. Кроме того, к этой категории средств относят специальное ПО, позволяющее в режиме реального времени получать подробные отчёты о состоянии работы сети.

.2 Средства мониторинга и анализа кабельной сети

Классификация

Все многообразие средств, применяемых для мониторинга и анализа вычислительных сетей, можно разделить на несколько крупных классов:

Системы управления сетью (NetworkManagementSystems) - централизованные программные системы, которые собирают данные о состоянии узлов и коммуникационных устройств сети, а также данные о трафике, циркулирующем в сети. Эти системы не только осуществляют мониторинг и анализ сети, но и выполняют в автоматическом или полуавтоматическом режиме действия по управлению сетью - включение и отключение портов устройств, изменение параметров мостов адресных таблиц мостов, коммутаторов и маршрутизаторов и т. п. Примерами систем управления могут служить популярные системы HPOpenView, SunNetManager, IBMNetView.

Средства управления системой (SystemManagement). Средства управления системой часто выполняют функции, аналогичные функциям систем управления, но по отношению к другим объектам. В первом случае объектом управления является программное и аппаратное обеспечение компьютеров сети, а во втором - коммуникационное оборудование. Вместе с тем, некоторые функции этих двух видов систем управления могут дублироваться, например, средства управления системой могут выполнять простейший анализ сетевого трафика.

Встроенные системы диагностики и управления (Embeddedsystems). Эти системы выполняются в виде программно-аппаратных модулей, устанавливаемых в коммуникационное оборудование, а также в виде программных модулей, встроенных в операционные системы. Они выполняют функции диагностики и управления только одним устройством, и в этом их основное отличие от централизованных систем управления. Примером средств этого класса может служить модуль управления концентратором Distrebuted 5000, реализующий функции автосегментации портов при обнаружении неисправностей, приписывания портов внутренним сегментам концентратора и некоторые другие. Как правило, встроенные модули управления «по совместительству» выполняют роль SNMP-агентов, поставляющих данные о состоянии устройства для систем управления.

Анализаторы протоколов (Protocolanalyzers). Представляют собой программные или аппаратно-программные системы, которые ограничиваются в отличие от систем управления лишь функциями мониторинга и анализа трафика в сетях. Хороший анализатор протоколов может захватывать и декодировать пакеты большого количества протоколов, применяемых в сетях - обычно несколько десятков. Анализаторы протоколов позволяют установить некоторые логические условия для захвата отдельных пакетов и выполняют полное декодирование захваченных пакетов, то есть показывают в удобной для специалиста форме вложенность пакетов протоколов разных уровней друг в друга с расшифровкой содержания отдельных полей каждого пакета.

Экспертные системы. Этот вид систем аккумулирует знания технических специалистов о выявлении причин аномальной работы сетй и возможных способах приведения сетей в работоспособное состояние. Экспертные системы часто реализуются в виде отдельных подсистем различныз средств мониторинга и анализа сетей: систем управления сетями, анализаторов протоколов, сетевых анализаторов. Простейшим вариантом экспертной системы является контекстно-зависимая help-система. Более сложные экспертные системы представляют собой так называемые базы знаний, обладающие элементами искусственного интеллекта. Примером такой системы является экспертная система, встроенная в систему управления Spectrum компании Cabletron.

Оборудование для диагностики и сертификации кабельных систем. Условно это оборудование можно поделить на четыре основные группы: сетевые мониторы, приборы для сертификации кабельных систем, кабельные сканеры и тестеры (мультиметры).

Сетевые мониторы (называемые также сетевыми анализаторами) предназначены для тестирования кабелей различных категорий. Следует различать сетевые мониторы и анализаторы протоколов. Сетевые мониторы собирают данные только о статистических показателях трафика - средней интенсивности общего трафика сети, средней интенсивности потока пакетов с определенным типом ошибки и т. п.

Назначение устройств для сертификации кабельных систем, непосредственно следует из их названия. Сертификация выполняется в соответствии с требованиями одного из международных стандартов на кабельные системы.

Кабельные сканеры

Данные приборы позволяют определить длину кабеля, NEXT, затухание, импеданс, схему разводки, уровень электрических шумов и провести оценку полученных результатов. Цена на эти приборы варьируется от $1’000 до $3’000. Существует достаточно много устройств данного класса, например, сканерыкомпаний MicrotestInc., FlukeCorp., DatacomTechnologies Inc., ScopeCommunicationInc. В отличие от сетевых анализаторов сканеры могут быть использованы не только специально обученным техническим персоналом, но даже администраторами-новичками.

Для определения местоположения неисправности кабельной системы (обрыва, короткого замыкания, неправильно установленного разъема и т. д.) используется метод «кабельного радара», или TimeDomainReflectometry (TDR). Суть этого метода состоит в том, что сканер излучает в кабель короткий электрический импульс и измеряет время задержки до прихода отраженного сигнала. По полярности отраженного импульса определяется характер повреждения кабеля (короткое замыкание или обрыв). В правильно установленном и подключенном кабеле отраженный импульс совсем отсутствует.

Точность измерения расстояния зависит от того, насколько точно известна скорость распространения электромагнитных волн в кабеле. В различных кабелях она будет разной. Скорость распространения электромагнитных волн в кабеле (NVP - nominalvelocityofpropagation) обычно задается в процентах к скорости света в вакууме. Современные сканеры содержат в себе электронную таблицу данных о NVP для всех основных типов кабелей и позволяют пользователю устанавливать эти параметры самостоятельно после предварительной калибровки.

Наиболее известными производителями компактных (их размеры обычно не превышают размеры видеокассеты стандарта VHS) кабельных сканеров являются компании MicrotestInc., WaveTekCorp., ScopeCommunicationInc.

Тестеры

Кабельный тестер - устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии. Некоторые приборы позволяют проводить измерения характеристик кабеля или кабельной линии. На данный момент существует три класса приборов: для базовой проверки кабеля, для квалификации кабельной системы, для сертификации кабельной системы. Тестеры кабельных систем - наиболее простые и дешевые приборы для диагностики кабеля. Они позволяют определить непрерывность кабеля, однако, в отличие от кабельных сканеров, не дают ответа на вопрос о том, в каком месте произошел сбой.

.3 Система автоматического мониторинга ЛКС ВОЛП

Системы автоматического мониторинга оптических кабелей, которые нередко называют системами удаленного контроля оптических волокон (remote fiber test system - RFTS), начали внедряться на сетях связи сравнительно недавно. Сегодня интерес к ним достаточно велик, так как в условиях все возрастающих требований к качеству и надежности связи, они обеспечивают повышение качества обслуживания, сокращают время и затраты на аварийно-восстановительные работы. Повышение качества обслуживания достигается за счет прогнозирующего контроля параметров оптического кабеля, повышения живучести линии связи при ограниченных возможностях маршрутизации, предотвращения несанкционированного доступа. Время и затраты на аварийно - восстановительные работы сокращаются за счет централизованного управления устранения неисправностей, сокращения времени устранения неисправностей при использовании дистанционной диагностики, сокращения затрат на персонал при автоматизации измерений и дистанционной диагностике.

Практически все системы автоматического мониторинга волоконно-оптических кабелей(САМ-ВОК) позволяют контролировать не только параметры оптических волокон, но и другие параметры линейно-кабельных сооружений. В частности, сопротивление изоляции, целостность металлических покровов, открытие дверей и люков необслуживаемых пунктов, температуру и влажность в помещениях необслуживаемых пунктов и т.п.

Функциональные возможности, принципы работы, структура всех выше перечисленных систем в целом идентичны. Отличия касаются в основном интерфейса, формы представления данных, организации связи, конкретных технических решений.

Рассмотрим общие положения работы САМ-ВОК. К основным задачам системы мониторинга относятся:

автоматизированный контроль состояния оптических волокон в процессе эксплуатации на распределенной кабельной сети;

выдача сигнала аварии при повреждении кабеля;

дистанционная диагностика волокон и устранение неисправностей на распределенной сети из центров управления.

При этом системы поддерживают следующие функции:

управление документированием линейно-кабельных сооружений;

установки индикаторов качества (порогов);

прогнозирование повреждений линии;

обнаружение повреждений оптических волокон, сигнализация об аварии, определение места повреждения;

выявление тенденций изменения параметров волокна;

дистанционное управление.

Главное из того, что получает эксплуатация при внедрении САМ-ВОК, это прогнозирующий контроль, который основан на мониторинге параметров линейно-кабельных сооружений, отслеживании тенденций их изменения в процессе эксплуатации объекта и сравнении текущих результатов измерений с контрольными значениями параметров. Это позволяет прогнозировать состояние оптических волокон и оптического кабеля в целом, планировать ремонтно-восстановительные работы и, соответственно, сокращать простои связей.

Диагностирование оптических волокон осуществляется методом обратного рассеяния оптическими рефлектометрами, работающими во временной области - Optical Time Domain Reflectometer (OTDR). Оценка состояния оптических волокон осуществляется путем сравнения текущей и опорной рефлектограмм и сопоставления отклонений параметров волокна с заданными для них пороговыми значениями. (рисунок 2.2). Алгоритм работы САМ-ВОК поясняет рисунок 2.1.

Рисунок 2.1- Алгоритм работы САМ-ВОК

При инсталляции системы и настройке ее на периодические измерения снимаются эталонные (контрольные) рефлектограммы и задаются пороги на отклонение текущих рефлектограмм от эталонных. Как правило, это две группы порогов: предупредительные и аварийные (рисунок 2.2):

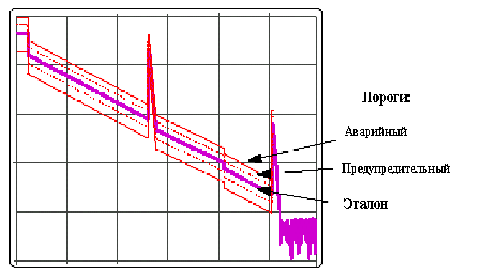

Рисунок 2.2-Установка аварийного и предупредительного порога

Отклонения параметров волокна, определяемых по текущей рефлектограмме, от контрольных значений, заданных контрольной рефлектограммой, сравниваются с заданными порогами. Если эти отклонения превышают один из установленных порогов, САМ-ВОК автоматически формирует предупредительное или аварийное сообщение и по результатам сканирования (определение величин вносимых потерь локальными событиями и расстояния до них) определяет расстояние до места повреждения ОК. Это сообщение выводится на экран монитора оператора, либо, в случае отсутствия персонала в ГНЦ, передается по факсу (электронной почте, пейджеру, сотовому телефону) дежурному. Если САМ-ВОК оснащена электронными картами место повреждения оптического волокна отмечается на трассе прокладки кабеля, на карте местности и также отображается на экране монитора оператора (рисунок 2.3). Также место повреждения отображается на паспорте участка линии, с указанием всех необходимых привязок.

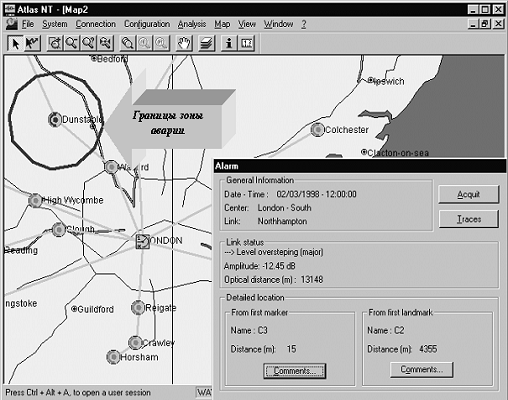

Рисунок 2.3-Отображение аварии на электронной карте местности

В общем случае в состав системы мониторинга (рисунок 2.4) входят устройство управления системой тестирования (test system control - TSC), устройство удаленного контроля (remote test unit - RTU) и программное обеспечение (ПО) . TSC включает в себя контроллер, ПО и один или несколько модулей связи. RTU включает в себя один или несколько модулей связи, контроллер, модуль оптического рефлектометра, модуль доступа к оптическим волокнам и ПО.

Рисунок 2.4-Состав системы мониторинга ВОК

.4 Виды повреждений кабелей и их устранение

Ремонт телефонных линий для опытного специалиста не представляет особой сложности. А вот если вам ранее этим заниматься не приходилось, то несколько рекомендаций вам не помешают.

Рассмотрим основные неисправности:

обрыв;

короткое замыкание (КЗ);

земля;

постороннее напряжение;

пониженное сопротивление изоляции;

повышенное сопротивление шлейфа.

Обрыв

Это наиболее часто встречающаяся неисправность, т.к. создать ее могут сами абоненты. Начинают поиск решения (как и во всех других случаях) с измерения линии на КРОССе АТС. Можно воспользоваться обыкновенной "цешкой" (или любым другим мультиметром). Отключаем линию от АТС (оба провода), устанавливаем прибор на измерение сопротивления (предел - сотни кОм) и подключаем прибор к линии. Стрелка должна отклониться на несколько делений и вернуться обратно (как при измерении емкости). Если так и случилось, то линия, скорее всего, исправна, и проблема кроется в телефонном аппарате. Если же (при исправном приборе) стрелка не отклоняется, то возможны следующие ситуации:

телефонный аппарат отключен от линии;

аппарат подключен, но у него физически отключен звонок;

обрыв на линии.

В таком случае необходимо с помощью монтерской трубки подключить линию к АТС и проверить наличие ответа станции на КРОССе АТС. Если его нет, то проблема в АТС (или вдруг произошло замыкание линии), нужно записать необходимые сведения и проверить линию по КРОССам, распределительным коробкам и т.д. Хотя наиболее часто обрыв случается непосредственно в кабинете абонента (проводка, линейный шнур и т.д.).

Если оказалось, что на КРОСС сигнал с АТС уже не приходит, то первым делом нужно проверить термические предохранители. Предохранители нужно проверять путем замены на заведомо исправные, т.к. проверка омметром иногда может подвести. Ну а если предохранитель явно сработал, то это будет сразу заметно, соответственно рисунку 2.5. На рисунке 2.5а - исправный предохранитель. На рисунке 2.5б -неисправный. Неисправный предохранитель можно при необходимости восстановить (рисунок 2.5в). Для этого нагреваем паяльником латунный штырек и вдавливаем его в предохранитель. Затем прижимаем каким-нибудь металлическим предметом и держим несколько секунд. Таким же образом можно поступить с "подозрительными" предохранителями, которые выглядят как исправные и даже могут "прозваниваться" омметром, но с телефонной линией, на которой они установлены, происходят разные "глюки".

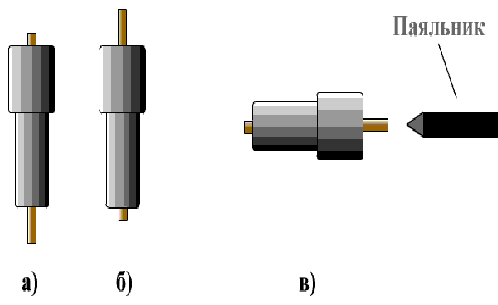

Рисунок 2.5-Термический предохранитель (термичка)

Короткое замыкание (КЗ)

Тоже довольно распространенная неисправность. Опять измеряем линию на КРОССе. Если в трубке прибора слышно "питание" - своеобразный несильный шум, при этом могут прослушиваться голоса и т.п., то абонент просто забыл положить трубку (либо ТА неисправен). Можно попытаться вызвать абонента тональным сигналом (зуммером) или позвонить в соседний кабинет и попросить кого-нибудь проверить, правильно ли уложены трубки на аппаратах. Если же в трубке прибора тишина или прослушиваются очень тихо короткие гудки, то где-то на линии (или опять же в телефоне) конкретное КЗ. Устранять КЗ лучше вдвоем - один на АТС (на приборе), а другой на линии. Но и одному можно справиться. Если ваша АТС автоматически включает линию после устранения неисправности, то это хорошо. Тогда просто идете по всем КРОССам, начиная от АТС. Отключаете линию и слушаете на магистральной паре трубкой - если сигнал (ответ станции) появился, то неисправность дальше. Подключаете линию и идете к следующему КРОССу или в кабинет (квартиру) абонента. Таким образом вы локализуете неисправность, а затем уже будете думать, как ее устранить - менять пару, чинить проводку или телефонный аппарат. А если у вас древняя декадно-шаговая АТС, то придется вам взять с собой мультиметр и также последовательно "отсекать" участки линии. Только в этом случае начинать лучше от конечной точки, т.е. с кабинета, где установлен ТА.

Земля

Это когда один или оба провода имеют контакт с землей. Довольно часто такие неисправности бывают вместе с КЗ. По причине этой неисправности обычно происходят ошибки при наборе номера и бывает трудно дозвониться по этому номеру. В трубке обычно слышен сильный фон переменного тока и/или "поет" радио. Если у вас из всех приборов только телефонная трубка, то методика поиска неисправности будет аналогична поиску КЗ. Только при отключении линии нужно ОБЯЗАТЕЛЬНО отключать ОБА провода. После отключения слушаем линию - если фон переменного тока исчез, то подключаем линию и идем дальше. Когда найден поврежденный участок, действуем следующим образом:

если неисправность в кабеле, то меняем пару;

если неисправность в проводке, то либо полностью меняем проводку, либо внимательно ее осматриваем. Особенно те места, где поработали уборщицы или прошел дождь (или соседи затопили). Если помещение само по себе влажное, а проводка прибита гвоздями, то выдергиваем эти гвозди по одному (в самых влажных местах), пока неисправность не исчезнет.

Фон переменного тока и радио могут прослушиваться и по другой причине - в том случае, если телефонная проводка проходит рядом с радиолинией или с электрической проводкой.

Постороннее напряжение

Это очень нехорошая неисправность. Обычно она случается, когда на воздушную линию падает электрический провод или ударяет молния. В этом случае выгорает все - кабель, абонентские комплекты, а иногда и АТС может "крякнуть". Целыми остаются только предохранители (шутка). Однако может случиться и менее страшная ситуация. Например, в моей практике народные умельцы однажды пытались провести самостоятельно радио и подключили радиолинию к телефонной проводке. Искать такие неисправности нужно осторожно - кто его знает, кто там чего и куда подцепил. Методика примерно такая же, как и в предыдущих пунктах.

Пониженное сопротивление изоляции

Если ваш кабель очень старый и проложен во влажных местах, то рано или поздно вы столкнетесь с этой неисправностью. Ее симптомы напоминают неисправность "Земля". Обычно пониженная изоляция бывает как между жилами и землей, так и между самими проводами. Рекомендации те же, что и в пункте "Земля".

Повышенное сопротивление шлейфа

Шлейф - это, грубо говоря, телефонная линия от АТС до ТА. Сопротивление шлейфа - это сопротивление линии. Т.е. на одном конце линию замыкаем накоротко, а на другом к линии подключаем омметр. Максимально допустимое сопротивление шлейфа указано в характеристиках АТС. Оно может колебаться в небольших пределах, но не превышает нескольких сотен Ом. Чем меньше сопротивление шлейфа, тем лучше (менее 100 Ом - терпимо, более уже нежелательно, хотя стабильность работы зависит от конкретной АТС). Если телефон работает нестабильно на чистой линии (т.е. если вышеописанные неисправности не обнаружены), то вполне возможно, что слишком велико сопротивление шлейфа. Попробуйте подключить аппарат непосредственно к АТС, где сопротивление шлейфа практически равно нулю. Если ТА нормально заработал, то ваши предположения верны. В этом случае попробуйте найти другую пару или включить линию на две пары параллельно. Однако следует учесть тот факт, что некоторые АТС не очень любят некоторые ТА. В таких случаях лучше подкорректировать схему ТА (сделать так, чтобы при снятии трубки сопротивление ТА становилось меньше, чем это задумано заводом-изготовителем).

.5 Измерение параметров линий абонентского доступа

Для определения характеристики повреждения на абонентской линии, необходимо произвести измерение, параметров абонентской линии. Приведем пример измерения аналогового абонента на кабельной сети HUAWEI С&С08. Рассмотрим измерение линии с нормальными параметрами без повреждений с помощью интерфейса управления Switch MML input tool:

Subscriber number = 541645test state = Normaltest state = Normal= 0.47 V= 0.56 V= -0.08 V= -0.05 V= -0.03 V= -0.02 V= >10M OHM= >10M OHM= 101.5K OHM= >10M OHM= 0.018 uF= 0.018 uF= 2.701 uF= Normalresult = Normal

САВ- ёмкость между проводами а и b, является главным параметром сети. 2,701 является нормальным параметром, если этот параметр меньше 1, то это говорит о наличии повреждения.

RAB- это сопротивление. Нормальным значением для данного параметра является больше 1 кОма, в нашем случае 101,5 кОм.

Конечный параметр Test result= Normal, что в переводе «результат теста», показал заключительное состояние сети- нормальное состояние.

Если на сети произошел обрыв, то результат тестирования покажет следующий результат:

DnSet = 0number = 543840test state = Normaltest state = Normal= 0.17 V= 0.52 V= -0.35 V= 0.00 V= -0.03 V= 0.03 V= >10M OHM= >10M OHM= >10M OHM= >10M OHM= 0.005 uF= 0.005 uF= 0.005 uF= Cut offresult = Failure

Как мы видим, результат теста показал «Failure» (повреждение). В данном случае параметр CAB=0,005 мкФ, то есть меньше 1.

Теперь измерим DSL линию без повреждений:

Subscriber number = 544800test state = Normaltest state = Normal= 0.78 V= 0.79 V= -0.01 V= -0.13 V= -0.09 V= -0.04 V= >10M OHM= >10M OHM= 348.0K OHM= >10M OHM= 0.103 uF= 0.096 uF= 2.516 uF= Normalresult = Normal

Тест показал положительный результат. Затем измерим DSL линию с повреждением, где емкость между проводами очень маленькая, что говорит об обрыве сети:

DnSet = 0number = 544806test state = Normaltest state = Normal= 0.59 V= 0.67 V= -0.08 V= 0.01 V= -0.01 V= 0.01 V= >10M OHM= >10M OHM= >10M OHM= >10M OHM= 0.005 uF= 0.005 uF= 0.005 uF= Cut offresult = Failure

Если характером повреждения является обрыв, производится отключение линейной стороны кроссового оборудования и измерение производится вновь, при этом состоянии, если проблема возникает на линейной стороне, повреждение со станционной стороны быть не должно. Выяснив, что повреждение находится в распределительном шкафу, если нет повреждения. РШ, производится измерение на РК (распределительной коробке), после чего делается вывод, характеристика повреждения, либо на участке коробки до абонента, либо от абонента до распределительной коробки.

7.6 Профилактика повреждений кабельной сети

Профилактические измерения проводятся в порядке плановых мероприятий с целью своевременного выявления и устранения возникающих отклонений электрических и оптических параметров линейно-кабельных сооружений от установленных норм:

электрических параметров (постоянным током), характеризующих состояние жил (проводов) кабелей: электрическое сопротивление шлейфа жил или проводников, разность электрического сопротивления жил, электрическое сопротивление изоляции жил, проводников и шланга и электрические испытания изоляции жил и проводников напряжением;

оптических параметров: затухание и неоднородности оптических волокон кабеля;

электрических параметров характеризующих коррозионное состояние подземных металлических сооружений, а также устройств их защиты от коррозии;

электрических параметров устройств защиты обслуживающего персонала и линейно-кабельных сооружений от внешних электромагнитных влияний;

определение целостности грозозащитных тросов.

Профилактические измерения проводятся в объёме и в сроки, определяемые главным инженером эксплуатационного предприятия по согласованию с вышестоящей организацией (ТЦМС, АО "Электросвязь") в зависимости от конкретных условий эксплуатации линии (вечная мерзлота, оползни, вибрация, повышенная грозовая активность и т.д.) и необходимости обеспечения её эксплуатационной надежности.

Контроль электрического сопротивления изоляции полиэтиленовых шлангов кабелей (оболочка - земля, оболочка - броня, броня - земля) проводится 1 раз в год (весной или осенью).

Целостность подземных грозозащитных проводов (тросов) и переходное сопротивление "трос - земля" должны проверяться 1 раз в 2 - 3 года.

Заключение

В соответствии с учебным планом в период с 9.06.2014г. по 21.06 2014г. была пройдена производственная практика ПМ.03 «Техническая эксплуатация телекоммуникационных систем»

На предприятии ОАО «Ростелеком» за время прохождения производственной практики были освоены и приобретены необходимые умения и опыт практической работы по профессиональным компетенциям ПМ 03 «Техническая эксплуатация телекоммуникационных систем»:

ПК3.1. Выполнять монтаж оборудования телекоммуникационных систем

ПК3.2. Проводить мониторинг и диагностику телекоммуникационных систем

ПК3.3. Управлять данными телекоммуникационных систем

ПК3.4. Устранять аварии и повреждения оборудования телекоммуникационных систем, выбирать методы восстановления его работоспособности

ПК3.5. Выполнять монтаж и обеспечивать работу линий абонентского доступа и оконечных устройств

ПК.3.6.Решать технические задачи в области эксплуатации многоканальных телекоммуникационных систем

Практика началась с вводного инструктажа, изучения требований к организации определённого рабочего места, ознакомления с санитарно-гигиеническими нормами и безопасностью работы. Далее осуществлялось знакомство с направлением деятельности предприятия ОАО «Ростелеком», изучение её нормативно-правовой базы.

В результате прохождения производственной практики была освоена работа на предприятии связи и приобретение некоторых практических навыков в технической эксплуатации информационно-коммуникационных сетей связи.

Для составления отчета использовалась информация, предоставленная руководителем предприятия, а также сведения, полученные из технической документации, руководящих документов, инструкций из Интернета.

Список использованных источников

1. Официальный сайт компании «Ростелеком»

. Монтаж и инсталляция компьютерных сетей

. «Цифровые системы коммутации для ГТС» под ред. В.Г. Карташевского, А.В. Рослякова и др. - М.: Эко-Трендз, 2008. - 352 с.: ил.

. Гольдштейн Б.С., Сибирякова, Системы сигнализации телефонной сети общего пользования (ТфОП): Методические указания к лабораторным работам Н.Г.2008

. В.Г. Олифер, Н.А. Олифер. Компьютерные сети.

. Цифровая абонентская сигнализация DSS1 сети ISDN. Учебное пособие для лабораторных работ / А.В. Зимин, В.В. Фицов, В.Ю. Гойхман - СПб.: Изд-во «Теледом» ГОУВПО СПбГУТ, 2012. - с.

Похожие работы на - Мониторинг кабельной сети



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
