Технология производства вафель с фруктовой и пралиновой начинкой

Технология производства вафель с фруктовой и пралиновой начинкой

Введение

Вафли - мучные кондитерские изделия различной формы, изготовляемые из вафельных выпеченных листов с начинкой и без начинки. Форма вафель - квадратная, прямоугольная, круглая, треугольная, в виде палочек, фигурная (в виде орехов, ракушек и др.). (И.С. Лурье Технология и технохимический контроль кондитерского производства)

Вафли представляют собой лёгкие, пористые листы, полностью или частично покрыты шоколадной глазурью или иметь другую внешнюю отделку. Фигурные вафли представляют собой заполненные начинкой мелкие изделия. Сравнительно небольшое количество вафель вырабатывают в виде вафельных листов без начинок.

В зависимости от рецептуры теста вафельные листы делятся на 3 вида :

сахарные сдобные (мука высшего сорта, сахар, яичные желтки, молоко и жир);

полусахарные (без молока);

простые (без молока, сахара, масла и жира).

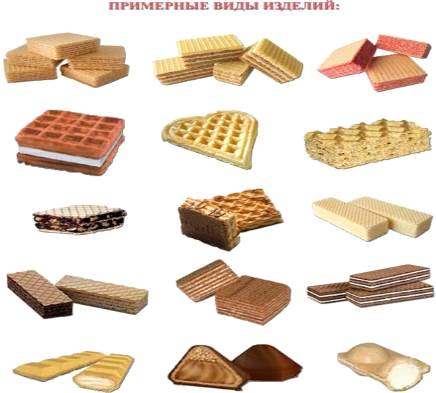

Вафли изготавливаются с различным сочетанием вафельных листов и начинок. Трехслойные вафли вырабатываются с одним слоем начинки, вафельные листы находятся снаружи. Такие вафли в основном вырабатываются с влагосодержащими начинками: помад­ными, фруктовыми и другими. Пятислойные вафли состоят из двух слоев начинки, находящихся между тремя вафельными листами.

В реализацию поступают главным образом сахарные и полусахарные вафли, а простые используются для производства конфет, тортов, мороженного. Сахарные вафли используются для производства вафель без начинок - Динамо (смесь вафель , имеющих вкус и запах какао, кофе, ванилина. Полусахарные вафли идут на производство вафель с начинкой, в зависимости от которых различают следующий ассортимент:

с фруктовой начинкой - Фруктовые, Лесная быль, Фруктово-ягодные, Осень, Лесная поляна;

с помадной начинкой - Березка;

с жировой начинкой - Лимонные , Апельсиновые, Ягодные, Солнечные Снежок;

пралине или типа пралине - Невские, Ореховые, Минутка, Ракушки , Спартак;

диабетические с жировой начинкой.

Рис. 1

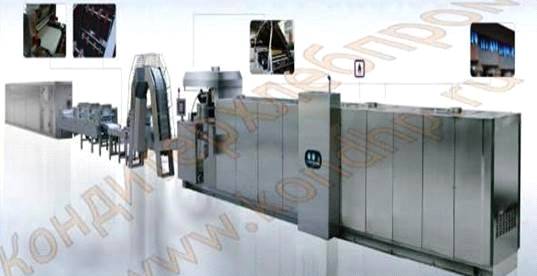

1. Автоматизированная линия для производства вафель

Линия R33-65 выпечки плоских вафель

Рис. 2

Автоматические линии производства плоских вафель, прослоенных начинкой, предлагаются в пяти вариантах: на 33/39/45/51/65 вафельных форм.

Таблица 1 Технические характеристики для модификации 33/39/45/51/65

2. Технология производства вафель с начинкой

Технология производства вафель включает в себя следующие операции:

. Подготовка сырья к производству.

. Приготовление вафельного теста.

. Выпечка вафельных листов.

. Охлаждение вафельных листов.

. Приготовление начинки для вафель.

. Формование вафель.

. Упаковка и маркировка готовой продукции.

Подготовка сырья к производству

Подготовка сырья к производству является неотъемлемой частью технологического процесса на всех предприятиях пищевой промышленности. От тщательности ее проведения зависит качество выпускаемой продукции и ее безопасность.

Перед поступлением в цех все сырье освобождается от тары. Предварительно поверхность тары очищают. Эти операции выполняют в специальных подготовительных помещениях, отделенных от производства.

Муку, поступающую в производство отдельными партиями, качество которых может быть различно, при подготовке к производству смешивают. При этом получают муку с оптимальными качественными показателями. Перед подачей в производство мука пшеничная высшего сорта должна быть просеяна через металлическое сито с размером ячеек не более 2 мм, где отделяются комочки слипшейся муки, волокна мешковины и т.п. Просеивание ведут на специальных просеивательных машинах с системой подвижных или неподвижных сит.

В муке могут содержаться мелкие частицы ферромагнитных примесей, для отделения которых мука должна быть пропущена через магнитный улавливатель. Их устанавливают на наклонных спусках, где мука равномерно движется с толщиной слоя не более 10 мм со скоростью не более 0,5 м/с.

Сахар просеивают через сито с отверстиями размером не более 3 мм.

Масло растительное фильтруется через сита диаметром ячеек не более 1 мм.

Металлические банки с замороженным меланжем моют теплой водой, а затем погружают для оттаивания в ванны, заполненные водой с температурой не выше 45^оС на 2,5 -3 ч. После этого банки вскрывают и меланж процеживают через сито с ячейками диаметром не более 3 мм. Пюре протирают на протирочной машине через сита с отверстиями диаметром не более 1мм.

Фруктово-ягодные начинки предварительно разогревают и пропускают через протирочную машину с ячейками диаметром не более 3 мм

К качеству фосфатидных концентратов предъявляют следующие требования. Вкус - свойственный фосфатидам, не допускается прогорклый, кислый или какой-либо другой посторонний привкус. Консистенция при 20^оС - текучая. Массовая доля влаги не должна превышать 1%.

Для переработки возвратных отходов вафельного производства (крошки, лом, снятые с матриц запекшиеся пленки теста) их предварительно замачивают в теплой воде температурой 30-35 °С в соотношении 1 : 3 и оставляют для набухания на 20-25 мин, затем протирают через сита с диаметром ячеек не более 3 мм и направляют на переработку.

Приготовление вафельного теста.

Вафельное тесто - это суспензия частичек муки, покрытых гидратными оболочками в водной жидкой фазе. Тесто должно иметь жидкую консистенцию и минимальную вязкость, позволяющую перекачивать его насосом. Вафельное тесто должно равномерно и быстро растекаться на поверхности вафельных форм, предназначенных для выпечки, что дает возможность получить тонкие вафельные листы - основной полуфабрикат вафельного производства.

Чтобы обладать такими свойствами и структурой, при замесе вафельного теста необходимо практически полностью ограничить набухание белков муки.

На качество вафельного теста значительно влияет качество используемой муки, в частности количество и качество клейковины. При использовании муки с большим количеством клейковины вязкость теста повышается, что неблагоприятно влияет на качество получаемых вафельных листов. Значительно снижает качество вафельных листов и мука, содержащая сильную клейковину. Наилучшие результаты можно получить при использовании муки со слабой клейковиной, содержанием не более 32 %.

Влажность теста должна быть в пределах 58-65 %, что способствует покрытию частичек муки толстыми гидратными оболочками и свободному, без слипания, их перемещению в жидкой фазе при механической обработке. Для получения теста с такой большой влажностью количество введенной по рецептуре воды в 10 -12 раз превышает массу всего сырья без муки. Для того, чтобы при замесе в момент соприкосновения муки с водой вокруг каждой ее частицы образовалась гидратная оболочка, муку вводят не сразу, а небольшими порциями в несколько приемов. Температура сырья в процессе замеса влияет на скорость набухания коллоидов муки и на вязкость образовавшегося теста. При замесе вафельного теста она не должна превышать 20 °С.

Предпочтительнее готовить тесто на эмульсии, состоящей из всех компонентов теста, за исключением муки. Это желток или меланж, растительное масло, фосфатиды, растворы гидрокарбоната натрия и соли. В сбивальную машину, которая представляет собой полуцилиндрическую емкость с валом и Т-образными лопастями, поочередно загружают пищевые фосфатиды в виде предварительно подготовленной эмульсии с водой, меланж , раствор бикарбоната натрия, растительное масло, оттеки, сахар и соль. На рабочем ходу добавляют воду (или молоко) температурой не выше 18 ^оС. Содержимое сбивают при частоте вращения вала 18 об/мин в течение 10-12 мин. Затем в 2-3 приема в машину добавляют муку и продолжают сбивание еще 18-20 мин до образования однородного, жидкого, маловязкого теста.

При непрерывном способе приготовления вафельного теста предварительно готовят концентрированную эмульсию из всех видов сырья (кроме муки) с минимальным количеством воды.

В эмульсатор, представляющий собой цилиндрический аппарат вместимостью 200 л с Т-образными лопастями, последовательно загружают фосфатидные концентраты, растительное масло, гидрокарбонат натрия и соль. Перемешивают в течение 15-20 минут и для полного растворения соли и воды вводят через дозатор 2-5 % рецептурного количества холодной воды. Снова перемешивают 3-5 мин для образования мелкодисперсной эмульсии.

Из эмульсатора концентрированная эмульсия через фильтр непрерывно закачивается в расходную емкость с мешалкой, откуда подается насосом-дозатором в гомогенизатор. В гомогенизаторе концентрированная эмульсия при интенсивном перемешивании смешивается с оставшимся количеством охлажденной воды. Разбавленная эмульсия из гомогенизатора поступает в вибросмеситель. Туда же ленточным дозатором подается мука. Непрерывное интенсивное смешивание разбавленной эмульсии с мукой при одновременном воздействии вибрационных колебаний позволяет приготовить тесто в вибросмесителе за 13-15 секунд. Готовое тесто с помощью насоса процеживается через фильтр и поступает в бачки вафельных печей.

Выпечка вафельных листов

Выпечка вафельных листов осуществляется в специальных печах между двумя массивными металлическими плитами с зазором 2-3 мм. При этом слой теста непосредственно контактирует с обогревающими поверхностями. Такой способ выпечки называют контактным. Формование теста происходит непосредственно на обогреваемой поверхности плиты. Поверхность плит, заполняемая тестом, может быть гладкой, гравированной или фигурной. В зависимости от этого вафельные листы можно получить с гладкой или гофрированной поверхностью, или с фигурами различной формы. Каждая форма имеет на своих осях четыре ролика, на которых она движется по направляющим. Формы соединены между собой серьгами и образуют непрерывную цепь. Края форм плотно прижаты одна к другой, а по их периметру расположен ряд углублений для удаления влаги и избытка теста. В процессе выпечки удаляется из теста значительное количество влаги (180 % к массе сухого вещества). Вследствие небольшой толщины листов и значительной поверхности выпаривания в вафельных формах процесс выпечки продолжается всего 2 мин. Процесс ведут при температуре поверхности плит 170°С (за 30-40 мин. до начала работы печь включают на холостой ход и зажигают газовые горелки).

Благодаря большой поверхности плит и малой толщине теста (2-3 мм) на них, его температура в считанные секунды превышает 100 °С. Влага в тесте мгновенно превращается в пар. Возникает значительный градиент давления пара, который и предопределяет характер влагоотдачи. При выпечке вафельного теста не наблюдается период постоянной скорости удаления влаги, а стадия прогревания теста очень незначительна. Наиболее интенсивный массообмен в контактном слое наблюдается в начале выпечки с постепенным снижением скорости влагоотдачи.

Интенсивное парообразование в тесте при его выпечке предопределяет пористость вафельных листов. Роль химических разрыхлителей в этом процессе незначительна.

За время полного оборота цепного конвейера вафельные листы выпекаются, верхняя плита формы автоматически отделяется от нижней, и лист извлекается из формы. Перед автоматическим открытием формы с выпеченным вафельным листом производят очистку ее боков от оттеков. Вафельный лист, имеющий форму прямоугольного листа, осторожно отделяют ножом от формы. Съем листов может осуществляться автоматически, специально упругой пластинкой.

При обслуживании вафельной печи необходимо полностью снимать вафельные листы, очищать формы от пригоревших слоёв теста и содержать формы в чистоте. Образовавшиеся за пределами поверхности формы запекшиеся отходы (оттеки) снимают полностью. Готовые листы снимаются с плит и поступают на охлаждение. После окончания работы насос и линию подачи теста разбирают и тщательно промывают водой температурой 35± 5^оС.

Охлаждение вафельных листов

Выпеченные вафельные листы имеют температуру 150-170 °С, их необходимо охладить до комнатной температуры. Вафельные листы являются высокопористыми изделиями, способными поглощать или отдавать влагу в процессе выстойки в зависимости от остаточной влаги в них после выпечки и относительной влажности окружающей среды. Эти процессы продолжаются до наступления равновесной влажности и сопровождаются изменением линейных размеров листов, что является основной причиной коробления и растрескивания листов в процессе выстойки.

В зависимости от условий производства, имеющегося оборудования охлаждение листов проводят в стопах в помещении цеха.

Применяемая выстойка и охлаждение вафельных листов в стопах создают условия для их коробления, так как влажность периферийных и цен-тральных частей листов изменяются неравномерно. Это влечет за собой неравномерное изменение линейных размеров отдельных частей листов.

В случае вынужденной заготовки листов впрок и укладки их в стопы, рекомендуется охлаждение проводить в отдельном помещении при низкой относительной влажности воздуха (30 %) и температуре 50-52 °С. В этих условиях выстойки уменьшается скорость сорбции влаги периферийными частями вафельных листов, а следовательно, снижается градиент влажности между центральными и периферийными частями, что уменьшает коробление листов. Однако при этих условиях выстойки охлаждение вафельных листов в стопах происходит медленно и обычно продолжается 10-12 ч.

Наиболее рациональным способом выстойки вафельных листов является охлаждение одиночных листов на сетчатом транспортере. Благодаря равномерному доступу воздуха к поверхностям листа происходит равно-мерная сорбция влаги листом во всех его зонах, сопровождающаяся равномерным изменением линейных размеров листа, вследствие чего исключается коробление и растрескивание вафельных листов. Длительность охлаждения листов при таком способе до температуры помещения цеха составляет 1-2 мин.

Приготовление начинок для вафель

Вафли - это кондитерские изделия, состоящие из трех (или более) вафельных листов, прослоенных начинкой. Для прослойки используются жировые, фруктово-ягодные, пралиновые, помадные и другие начинки. Вкусовые достоинства вафельных изделий в первую очередь определяются специфическими хрустящими свойствами вафельных листов. Поэтому используемые для прослойки вафельных листов начинки, при миграции из них влаги в листы в процессе хранения вафель, не должны снижать хрустящие свойства изделий. Используемые начинки должны иметь минимальную влажность, а присутствующая в них влага должна быть не свободной, а прочно связанной компонентами начинки.

В наибольшем объеме вырабатываются вафли с жировой начинкой, что объясняется практически отсутствием в начинке свободной влаги, а следовательно, сохранением длительное время хрустящих свойств вафель. Жировые начинки отличаются высокой пластичностью, легко намазываются на поверхность вафельных листов механизированным способом.

Главным компонентом рецептуры жировых начинок являются сахарная пудра и кондитерский, или гидрированный, жир. Основой качества жировых начинок является способность жира при замесе насыщаться воздухом (способность к кремообразованию). Наилучшее насыщение жира воздухом при сбивании происходит при использовании закристаллизованного жира.

Кроме главных компонентов, в рецептуру жировых начинок входят лимонная кислота, фосфатидные концентраты, иногда сухое молоко, какао-порошок, ароматизаторы, ванилин и другие вкусовые и ароматические добавки. Кроме того, в начинки вводят в соответствии с рецептурой возвратные отходы (обрезки) тех же сортов вафель с начинкой

Приготовление жировой начинки непрерывным способом на механизированных предприятиях осложнено подачей сахарной пудры и закристаллизованного жира, которые трудно поддаются транспортированию и механизированному дозированию. Поэтому требуется дополнительное оборудование.

Большой интерес для производства вафель представляют фруктово-ягодные начинки. Вафли с фруктовой начинкой отличаются высокими органолептическими показателями, низкой калорийностью, отсутствием в составе кондитерского жира. Разработано несколько рецептур фруктовых начинок, основными их компонентами являются яблочное пюре и сахар. Для замены части сахара используются различные подварки: яблочная, малиновая, из столовой свеклы.

Начинку уваривают в сферическом вакуум-аппарате до влажности 12-14 %, охлаждают в темперирующей машине до 50 °С, вносят вкусовые добавки, кислоту. В начинке необходимо контролировать содержание редуцирующих веществ, чтобы не допустить засахаривания начинки в готовых изделиях.

Часто из-за высокой влажности начинки, в процессе хранения вафель, свободная влага мигрирует в вафельные слои, изменяя их хрустящие свойства. Чтобы уменьшить содержание свободной влаги во фруктовой начинке, рекомендуется использовать влагоудерживаюшие добавки, такие как яблочный и другие фруктовые порошки влажностью 3-5 %, полуфабрикаты экструдированных круп.

Для обеспечения более длительного сохранения хрустящих свойств вафельных листов в последние годы стали применять иной способ приготовления начинки без уваривания. В варочный котел с мешалкой загружают согласно рецептуре яблочную подварку, инвертный сироп, лимонную кислоту. При перемешивании нагревают смесь до 85-90°С, вносят сахарную пудру, яблочный порошок, вафельную крошку. Сахарную пудру вносят небольшими порциями в 3-4 раза. Приготовленную начинку перекачивают в темперирующую машину, охлаждают до 50°С, вносят вкусовые и ароматические добавки и подают в воронку намазывающей машины. Приготовление начинки таким способом обеспечивает сохранение хрустящих свойств вафельных листов при правильном хранении до одного месяц.

Формование вафель

Намазанные вафельные листы, выходящие из-под каретки складывают в несколько слоев и полученный многослойный пласт накрывает чистым листом. Так образуется вафельный пласт, состоящий из нескольких слоев начинки и вафельных листов, который направляется в охлаждающий шкаф.

Затвердевшие вафельные пласты укладывают по три пласта в один штабель толщиной 30 мм для последующего разрезания на готовые изделия. На многих предприятиях пласты с начинкой подвергают выстойке в производственных помещениях в течение шести и более часов. Высота стопы не должна превышать 1 м. Выстойка зависит от влажности начинки и температуры окружающего воздуха. В процессе выстойки происходит выпрессовывание жидкой фракции их начинок и поглощение её вафельными листами. Вследствие этого повышается вязкость начинки, что способствует

более прочному сцеплению слоя начинки с листами и созданию благоприятных условий для резки. Пласты разрезают в двух взаимно перпендикулярных направлениях на отдельные изделия прямоугольной формы.

Для разрезания вафельных пластов применяют струнные резательные машины. При резке вафельных пластов образуются обрезки, которые после измельчения вводят в соответствующие виды начинок в количестве не более 12 % к массе начинки.

Упаковка и маркировка готовой продукции

Вафли расфасовывают в пачки массой нетто до 250 г, в коробки - массой нетто до 1500 г. При расфасовке вафли укладывают рядами на ребро или плашмя, одинаковым рисунком в одну сторону.

При расфасовке в пачки вафли завертывают в художественно оформленную этикетку из писчей бумаги или этикеточной бумаги и в один из следующих видов подвертки: пергамент, подпергамент, пергамин, целлофан, фольгу. Для вафель с фруктовой начинкой в качестве подвертки лучше применять писчую бумагу, т.к. влагопроницаемая писчая бумага способствует удалению избыточной влаги из вафельных листов и сохранению их хрустящих свойств.

Коробки при расфасовке в них вафель с фруктовыми начинками должны выстилаться пергаментом, подпергаментом, пергамином, целлофаном, фольгой или писчей бумагой. Коробки должны быть оклеены художественно оформленной этикеткой, допускается нанесение художественной печати непосредственно на коробку.

Пачки и коробки с вафлями укладывают в ящики из гофрированного картона массой нетто не более 16 кг.

Весовые вафли укладывают рядами на ребро или плашмя сперестилкой рядов бумагой.

Все виды тары, а также материалы, применяемые при упаковке вафель, должны быть чистыми, сухими, без постороннего запаха и соответствовать требованиям действующих стандартов или технических условий.

На ящики наносят маркировку, содержащую: товарный знак и наименование предприятия-изготовителя, его местонахождение; наименование продукта; массу (нетто и брутто), а для продукции в мелкой упаковке -- число единиц упаковки; дату выработки; порядковый номер прейскуранта розничных цен, срок хранения; надписи: «Хранить в сухом месте!», «Не бросать!»; номер настоящего стандарта.

Маркировку ящиков производят наклеиванием этикеток или четким оттиском по трафарету, или штампом несмывающейся, не имеющей запаха краской.

Вафли должны храниться в хорошо проветриваемых, сухих, чистых, крытых складах, не имеющих посторонних запахов, незараженных амбарными вредителями, при температуре не выше 18 °С и относительной влажности 65-70 %.

Не допускается хранить вафли совместно с продуктами, имеющими специфический запах.

Ящики с вафлями должны быть установлены на стеллажи штабелями высотой не более 2 м. Между штабелями и стеной оставляют проходы не менее 0,7 м, расстояние от источников тепла, водопроводных и канализационных труб должно быть не менее 1 м.

При соблюдении указанных требований устанавливают гарантийные сроки хранения вафель с жировой начинкой 2 месяца, с фруктовой начинкой 1 месяц со дня выработки.

вафля ассортимент сырье автоматизированный

3. Технологические расчеты

3.1 Расчет производительности предприятия

Расчет сменной производительности проводится по формуле:

Р_сут = Р_ч * T * N * К (1)

где: Р_ч - часовая производительность линии, кг/ч;

Т - продолжительность смены, ч;- количество рабочих смен в сутки;

К - коэффициент использования производственной мощности (0,85…0,90).

Р_см = 50 * 8 * 2* 0,9 = 720 кг/ сут

.2 Ассортимент и рецептура выпускаемой продукции

Таблица 2 - Ассортимент выпускаемой продукции

Часть вафель будет фасоваться в пачки по 250 кг, а часть будет реализовываться в виде весовых вафель, упакованных в ящики из гофрокартона массой по 1 кг.

Таблица 3 - Рецептура вафельных листов

Таблица 4 - Рецептура начинки

.3 Расчет расхода сырья и полуфабрикатов

Таблица 4 - Расчет расхода сырья для вафельного цеха

3.4 Определение потребности во вспомогательных материалах и таре

Таблица 5 - Расчет упаковочных материалов

3.5 Расчет складских помещений

Таблица 6 - Расчет складов сырья

Таблица 7 - Расчет склада тары и упаковочных материалов

Таблица №6 - Расчет наружной тары для вафель

Масса 1 ящика = 1 кг

ящика =54 кг

Таблица №7 - Расчет склада готовой продукции

.6 Подбор технологического оборудования

Для производства вафель с начинкой используется следующее оборудование:

·        Просеиватель для муки П2П

·        Автоматическая смесительная и питающая установка для приготовления теста

·        Смеситель для приготовления вафельной начинки

·        Автомат для выпечки вафель.

·        Автоматическое устройство для снятия вафельных листов.

·        Охладитель-стабилизатор вафельных листов

·        Конвейер накопления вафельных листов

·        Автоматическая машина для нанесения начинки

·        Охлаждающий тоннель для вафельных блоков, вертикальный

·        Автоматическая резательная машина

Просеиватель для муки П2П

Рис. 3

Просеиватель вертикальный центробежный П-2П предназначен для просеивания, рыхления и аэрации муки влажностью 12-14 %, а также удаления ферромагнитных примесей.

Автоматическая смесительная и питающая установка для приготовления теста

Эта машина делает эмульсию теста для производства вафель. Она состоит из:резервуара для смешивания, резервуара для хранения готовой эмульсии теста насосов, приспособлений для подачи эмульсии. Детали смешивающего резервуара, насос подачи, трубы и приспособления, все изготовлено из пищевой нержавеющей стали. Для подключения данной машины требуется электроэнергия, резервуар для смешивания, вмещающий в себя 25 кг муки за партию, которая может быть преобразована приблизительно в 65 кг готового продукта после смешивания в течение 5 минут. Смеситель имеет плоскую крышку, чтобы изолировать смешивающиеся единицы

Рис. 4

Смеситель для приготовления вафельной начинки

Эта машина предназначена для смешивания и взбивания начинок для намазки на вафельные листы. Основной смесительный элемент состоит из вала с венчиком и скребками, выполненных из пищевой нержавеющей стали. Миксер оборудован системой охлаждения и нагрева рубашки. Имеет двигатель марки Sew, оборудован системой безопасности, машина отключается при поднятии главной крышки.

Рис. 5

Автомат для выпечки вафель.

Работает на газе или электричестве и может быть предложен в 5-ти модификациях: на 33/39/45/51/65 вафельных форм. Газовая печь самое важное оборудование в поточной линии вафель. Система выпечки вафель использует LPG (газ низкого давления) для того, чтобы обеспечить наилучший нагрев и качество.  Функция контроля нагрева вафельниц является полностью автоматизированной. Печь имеет систему равномерного прогрева вафельниц для обеспечения хорошего качества продукта. В PLC есть диспетчер, который управляет температурой вафельниц автоматически.  1. Газовые горелки со стабильными параметрами пламени. 2. Все печи снабжены автоматической станцией подачи и смешения газа фирмы Madas, которая производит подготовку газо-воздушной смеси с высокой точностью. 3. Высокоточная система контроля температуры рабочих поверхностей вафельниц с помощью дистанционных инфракрасных датчиков фирмы Raytek. 4. Высокоточный насос подачи вафельного теста на вафельницы, снижает количество отеков, имеет увеличенный срок эксплуатации, снабжен приводом Sew. 5. Процессор и дисплей с сенсорной панелью и отображением хода технологического процесса по всей автоматической линии фирмы Siemens. 6. Вафельницы изготовлены из тугоплавкого чугуна с легирующими добавками (раб. т-ра до 800 град.С), со стабильной геометрией и средним сроком службы более 15 лет. Печь оснащена высокоточной системой контроля температуры рабочих поверхностей вафельниц с помощью инфракрасных датчиков фирмы Raytek.

Рис. 6

Автоматическое устройство для снятия вафельных листов.  Данное устройство снимает испеченные листы вафель и передает к охлаждающе-стабилизирующему устройству. Его функция состоит в том, чтобы горячие листы вафель, выходя из печи не были повреждены. Все части данного устройства сделаны из пищевой нержавеющей стали. Двигатель Sew.

Рис. 7

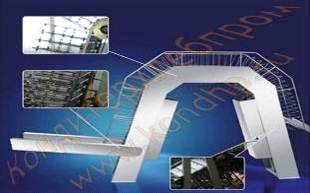

Охладитель-стабилизатор вафельных листов. Эта машина поднимает вафельные листы для того, чтобы они получали естественное охлаждение. Машина снижает внутреннее напряжение, вызванное применением высокой температуры в процессе выпекания. Если вафельные листы не охлаждались плавно, это приводит к лишним потерям готового вафельного листа в процессе дальнейшей обработки. Эта машина может быть увеличена в ширину и длину по требованию заказчика.

Рис. 8

Конвейер накопления вафельных листов. Автоматический конвейер накопления вафельных листов необходим для того, чтобы в случае остановки машины для нанесения начинки либо другой заминки собрать принимаемые вафли автоматически по получению заказа сигнала от PLC. Собранные вафли могут использоваться дальше после прекращения заминки

Рис. 9

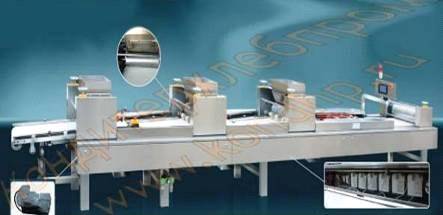

Автоматическая машина для нанесения начинки - это важная часть линии по изготовлению намазных вафель. Она определяет число вафельных листов и количество слоев начинки. При нанесения начинки контактным способом имеем: - ее равномерное распределение по поверхности вафельного листа -группирование вафельных листов с начинкой в стопки и автоматическое их скрепление с помощью давления методом прессования. Число слоев начинки и слоев вафли может быть отрегулировано как требуется и составляет 3,4,5 и т.д. Машина будет автоматически их считать, согласно сделанной регулировке. Ролик намазки имеет автоматический температурный контроль. Машина позволяет регулировать толщину нанесения начинки. Пресс для вафельных блоков в данной машине-роликовый. По заказу покупателя он может быть заменен на вертикальный пневматический. Приводная станция вафельных печей снабжена высоконадежным мотор-редуктором фирмы Sew со специальной муфтой сцепления, исключающей повреждение печи в случае остановки. Машина изготавливается одно, двух, трехголовочная для нанесения разноцветных начинок.

Рис. 10

Охлаждающий тоннель для вафельных блоков, вертикальный. Это вертикальный тоннель охлаждения. Данный тоннель рассчитан на работу с охладителем 304 А, температура в тоннеле поддерживается автоматически 13оC - 15оC. Загрузка и выгрузка вафельных блоков производится снизу тоннеля, транспортировка блоков внутри охлаждающего тоннеля вверх-вниз осуществляется с помощью шахт. Тоннель выполнен из пищевой нержавеющей стали, марки N304. Чтобы поддерживать хорошее качество воздуха, внутри камеры имеются воздушные фильтры. Утеплитель произведен из пищевого PB, уплотнитель из пищевого PVC. Данная машина может быть доукомплектована системой охлаждения на фреоне (компрессор, испаритель, охладитель) по заказу покупателя. Газовая печь самое важное оборудование в поточной линии вафель.

Рис. 11

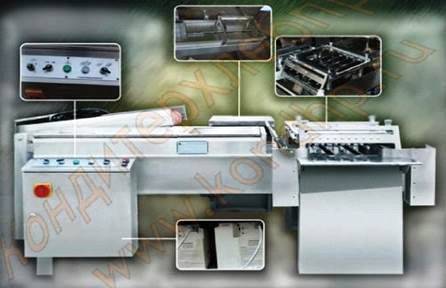

Автоматическая резательная машина предназначена для резки вафельных блоков, заполненных начинкой. Машина выполнена из пищевой стали, узлы произведены из углеродистой стали и прошли специальную антисептическую обработку. В машине предусмотрены:  -Регулируемый размер резки, два типа режущих устройства: проволочный резак или нож, причем размер между ножами в зависимости от требуемого размера продукта может изменяться в небольших пределах.  -автоподача вафельных блоков при помощи пневмоцилиндров для обеспечения равномерной плавной и точной резки.  -устройство штабелирования -счетчик для образования вафельных блоков.

Рис. 12

4. Соблюдение правил техники безопасности и пожарной безопасности

Для обеспечения безопасной работы на предприятиях кондитерской промышленности установлены правила по технике безопасности.

Машины и агрегаты необходимо закреплять на прочных основаниях во избежание произвольного перемещения, опрокидывания, вибрации и толчков. При размещении машин и агрегатов необходимо учесть возможность удобного и безопасного обслуживания при осмотре и текущем ремонте. Регулировку, смазку и ремонт машин производят только в нерабочем состоянии машин. При этом вывешивают предупредительную надпись: «Не включать».

Для обеспечения безопасного обслуживания машин и агрегатов необходим свободный доступ к ним. Для этого основные проходы для мест постоянного пребывания, работающих должны иметь ширину не менее 1,5 м, проходы у оконных проемов - не менее 1,0 м, а проходы для осмотра, периодической проверки и регулировки аппаратов и приборов - не менее 0,8 м.

Во избежание аварий приспособления для управления машинами, агрегатами и механизмами (пусковые кнопки, рукоятки, рубильники и др.) монтируют так, чтобы исключалась возможность их произвольного включения. Пусковые кнопки должны быть утопленного типа с указанием для какой машины предназначена каждая из них. Устройства для смазки движущихся частей машины при их работе следует вывести в места, удобные и безопасные для обслуживания.

Все провода и кабели, проложенные на малой высоте, должны быть надежно защищены от возможных механических повреждений с помощью защитных покрытий, например гибкого металлического рукава и т. д..

После окончания работы нужно остановить машину, выключить рубильник и только после этого разбирать для очистки и промывки рабочие части.

Тепловое оборудование применяется в кондитерских цехах на огневом, газовом или электрическом обогреве. Каждый вид топлива требует особой предосторожности и соблюдения правил техники безопасности. Однако необходимо придерживаться и общих правил охраны труда.

При несчастном случае необходимо пострадавшему оказать первую помощь до прибытия врача. При отравлении газом пострадавшего выносят на воздух, освобождают от стесняющей дыхание одежды, дают понюхать с ватки, нашатырный спирт и не разрешают уснуть. При потере сознания тело согревают грелками и применяют искусственное дыхание.

Перед началом работы необходимо проверить исправность терморегулятора и переключателей. Терморегулятор автоматически поддерживает заданную температуру в шкафу в пределах от 100 до 350°С, что предохраняет оборудование от перегрева. В электрокипятильнике при переполнении сборника кипятком электронагревательные элементы автоматически выключаются.

Заключение

При написании курсового проекта был подобран ассортимент и представлены рецептуры выпускаемой продукции. Описана технология производства вафель с фруктовой и пралиновой начинкой. Была подобрана оптимальная линия для производства вафель с начинкой. Проведены расчеты производительности предприятия, расхода сырья и полуфабрикатов, а так же расчет складов сырья, тароупаковочных материалов и готовой продукции. Описано основное и дополнительное оборудование линии.

Так же в курсовом проекте представлен графический материал в виде чертежей формата А1 и А4, в частности технологическая схема производства вафель с начинкой, в которой представлены технологические операции и их параметры, аппаратурно-технологическая схема, на которой изображено оборудование, используемое в линии, и план цеха, в котором скомпонованы необходимые производственные и административно-бытовые помещения.

Литература

1.   Апет Т.К. Справочник технолога кондитерского производства. Т.1. "Технологии и рецептуры" / Т.К. Апет, З.Н. Пашук. - СПб.: ГИОРД, 2004. - 560 с.

2.      Барановский В.А. Справочник кондитера. / В.А. Барановский. - Ростов-на-Дону: Феникс, 2003. - 352 с.

3.   Зубченко А.В. Технология кондитерского производства / А.В. Зубченко. - Воронеж.: Воронеж. гос. технол. акад., 1999 - 430 с.

4.      Изделия кондитерские и полуфабрикаты кондитерского производства. Термины и определения. ГОСТ Р 53041-2008. ГНУ НИИ КП Россельхозакадемии. - М.: ИПК Издательство стандартов, 2009.

5.   Олейникова А.Я. Практикум по технологии кондитерского производства. Учебное пособие для ВУЗов./ А.Я. Олейникова, Г.О. Магомедов, Мирошникова Т.Н. - СПб.: ГИОРД, 2005. - 480 с.

6.      Олейникова А.Я. Проектирование кондитерских предприятий: Учебник / А.Я. Олейникова, Г.О. Магомедов.- СПб.: ГИОРД, 2005. - 416 с.

.        Рецептуры на печенье, галеты и вафли. - М.: Пищевая промышленность, 1969. - 552 с.с.

8.   Маршалкин Г.А. Производство кондитерских изделий: учебник для студентов вузов / Г.А. Маршалкин. - М.: Колос, 1994. - 272 с.
