Министерство образования и науки Республики Казахстан

ВОСТОЧНО-КАЗАХСТАНСКИЙ ГОСУДАРСТВЕННЫЙ

ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Д. Серикбаева

Кафедра приборостроения и автоматизации технологических процессов

Курсовая работа

По дисциплине: «Теория электрической связи»

Тема: «Локальные вычислительные сети»

Проверил ст. преподаватель                                     Хабалашвили О.Е.

Выполнил студент гр.12-РТ-1                         Раулов Д.А.

Усть-Каменогорск, 2014

СОДЕРЖАНИЕ

Введение

1. Принципы построения системы или сети связи

.1 Функциональная схема системы связи, назначение узлов

.2 Основные параметры электрического сигнала

1.3 Типы преобразователей сообщения в электрический сигнал и типы обратных преобразователей

.4 Типы используемых линий связи

2. Особенности системы или сети связи

.1 Вид системы связи (аналоговая, цифровая)

2.2 Вид применяемой модуляции

2.3 Спектр сигнала

2.4 Предоставляемые услуги связи

.5 Преимущества и недостатки данной системы связи

2.6 Принцип работы локальной сети

2.7 Перспективность системы связи

Заключение

Список используемой литературы

ВВЕДЕНИЕ

Вычислительные машины, системы и сети уже давно выполняют задачи, выходящие за рамки обычных вычислений. Ключевыми словами в наши дни становятся "информация", "обработка информации". Более того, информация - это самый ценный ресурс в современном мире. Устройствам ее хранения, организации, передачи и обработки и посвящена эта курсовая работа. Фактически речь в ней идет обо всей совокупности вычислительного оборудования и решаемых им задач, то есть об информационных системах. В курсовой работе обсуждаются не только организация, устройство и принципы функционирования вычислительных устройств, но и такие темы, как их эффективность и качество.

. ПРИНЦИПЫ ПОСТРОЕНИЯ СЕТИ СВЯЗИ

Существует множество способов классификации сетей. Основным критерием классификации принято считать способ администрирования. То есть в зависимости от того, как организована сеть и как она управляется, её можно отнести к локальной, распределённой, городской или глобальной сети. Управляет сетью или её сегментомсетевой администратор <https://ru.wikipedia.org/wiki/%D0%A1%D0%B5%D1%82%D0%B5%D0%B2%D0%BE%D0%B9_%D0%B0%D0%B4%D0%BC%D0%B8%D0%BD%D0%B8%D1%81%D1%82%D1%80%D0%B0%D1%82%D0%BE%D1%80>. В случае сложных сетей их права и обязанности строго распределены, ведётся документация и журналирование действий команды администраторов.

Компьютеры <https://ru.wikipedia.org/wiki/%D0%9A%D0%BE%D0%BC%D0%BF%D1%8C%D1%8E%D1%82%D0%B5%D1%80> могут соединяться между собой, используя различные среды доступа: медные проводники (витая пара <https://ru.wikipedia.org/wiki/%D0%92%D0%B8%D1%82%D0%B0%D1%8F_%D0%BF%D0%B0%D1%80%D0%B0>), оптические проводники (оптические кабели <https://ru.wikipedia.org/wiki/%D0%9E%D0%BF%D1%82%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%BE%D0%B5_%D0%B2%D0%BE%D0%BB%D0%BE%D0%BA%D0%BD%D0%BE>) и через радиоканал (беспроводные технологии). Проводные, оптические связи устанавливаются через Ethernet <https://ru.wikipedia.org/wiki/Ethernet>, беспроводные - через Wi-Fi <https://ru.wikipedia.org/wiki/Wi-Fi>, Bluetooth <https://ru.wikipedia.org/wiki/Bluetooth>, GPRS <https://ru.wikipedia.org/wiki/GPRS> и прочие средства. Отдельная локальная вычислительная сеть может иметь связь с другими локальными сетями через шлюзы, а также быть частью глобальной вычислительной сети (например, Интернет <https://ru.wikipedia.org/wiki/%D0%98%D0%BD%D1%82%D0%B5%D1%80%D0%BD%D0%B5%D1%82>) или иметь подключение к ней.

Чаще всего локальные сети построены на технологиях Ethernet <https://ru.wikipedia.org/wiki/Ethernet> или Wi-Fi <https://ru.wikipedia.org/wiki/Wi-Fi>. Следует отметить, что ранее использовались протоколы Frame Relay <https://ru.wikipedia.org/wiki/Frame_Relay>, Token ring <https://ru.wikipedia.org/wiki/Token_ring>, которые на сегодняшний день встречаются всё реже, их можно увидеть лишь в специализированных лабораториях, учебных заведениях и службах. Для построения простой локальной сети используются маршрутизаторы <https://ru.wikipedia.org/wiki/%D0%9C%D0%B0%D1%80%D1%88%D1%80%D1%83%D1%82%D0%B8%D0%B7%D0%B0%D1%82%D0%BE%D1%80>, коммутаторы <https://ru.wikipedia.org/wiki/%D0%A1%D0%B5%D1%82%D0%B5%D0%B2%D0%BE%D0%B9_%D0%BA%D0%BE%D0%BC%D0%BC%D1%83%D1%82%D0%B0%D1%82%D0%BE%D1%80>, точки беспроводного доступа, беспроводные маршрутизаторы, модемы <https://ru.wikipedia.org/wiki/%D0%9C%D0%BE%D0%B4%D0%B5%D0%BC> и сетевые адаптеры. Реже используются преобразователи (конвертеры) среды, усилители сигнала (повторители разного рода) и специальные антенны.

Маршрутизация в локальных сетях используется примитивная, если она вообще необходима. Чаще всего это статическая либо динамическая маршрутизация (основанная на протоколе RIP <https://ru.wikipedia.org/wiki/RIP2>).

Иногда в локальной сети организуются рабочие группы - формальное объединение нескольких компьютеров в группу с единым названием.

Сетевой администратор <https://ru.wikipedia.org/wiki/%D0%A1%D0%B5%D1%82%D0%B5%D0%B2%D0%BE%D0%B9_%D0%B0%D0%B4%D0%BC%D0%B8%D0%BD%D0%B8%D1%81%D1%82%D1%80%D0%B0%D1%82%D0%BE%D1%80> - человек, ответственный за работу локальной сети или её части. В его обязанности входит обеспечение и контроль физической связи, настройка активного оборудования, настройка общего доступа и предопределённого круга программ, обеспечивающих стабильную работу сети.

Технологии локальных сетей реализуют, как правило, функции только двух нижних уровней модели OSI <https://ru.wikipedia.org/wiki/%D0%A1%D0%B5%D1%82%D0%B5%D0%B2%D0%B0%D1%8F_%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C_OSI> - физического и канального. Функциональности этих уровней достаточно для доставки кадров в пределах стандартных топологий, которые поддерживают LAN: звезда, общая шина, кольцо и дерево. Однако из этого не следует, что компьютеры, связанные в локальную сеть, не поддерживают протоколы уровней, расположенных выше канального. Эти протоколы также устанавливаются и работают на узлах локальной сети, но выполняемые ими функции не относятся к технологии LAN.

.1 ФУНКЦИОНАЛЬНАЯ СХЕМА СИСТЕМЫ СВЯЗИ, НАЗНАЧЕНИЕ УЗЛОВ

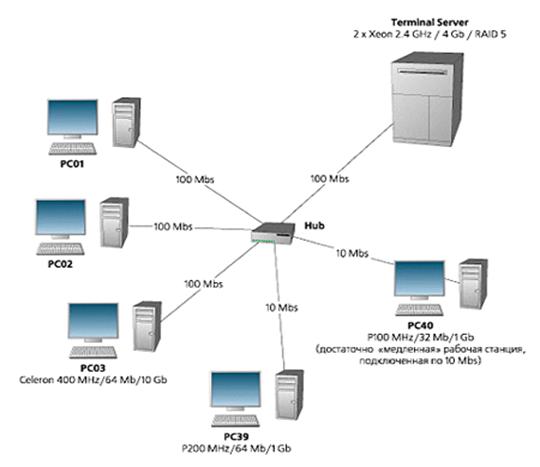

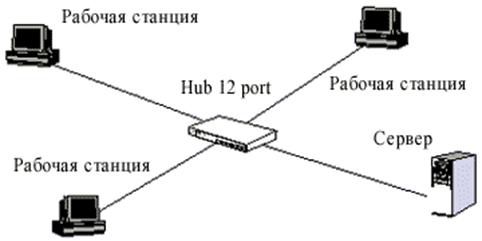

Узел сети (англ. node) - устройство, соединённое с другими устройствами как часть компьютерной сети. Узлами могут быть компьютеры, мобильные телефоны, карманные компьютеры, а также специальные сетевые устройства, такие как маршрутизатор, коммутатор или концентратор.

Сетевой адаптер - это специальное устройство, которое предназначено для сопряжения компьютера с локальной сетью и для организации двунаправленного обмена данными в сети. Сетевая карта вставляется в свободный слот расширения на материнской плате и оборудована собственным процессором и памятью, а для подключения к сети имеет разъем типа RJ-45. Наиболее распространены карты типа PCI, которые вставляются в слот расширения PCI на материнской плате. В зависимости от применяемой технологии Ethernet, Fast Ethernet или Gigabit Ethernet и сетевой карты скорость передачи данных в сети может быть: 10, 100 или 1000 Мбит/с.

Репитеры

Это устройства, которые принимают затухающий сигнал из одного сегмента сети, восстанавливают его и передают в следующий сегмент, чем повышают дальность передачи сигналов между отдельными узлами сети (рис. ниже).

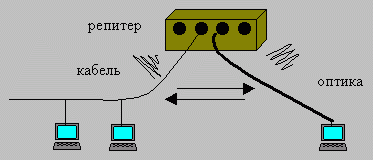

Подключение репитера в ЛВС

Репитеры передают весь трафик в обоих направлениях и работают на физическом уровне модели OSI. Это означает, что каждый сегмент должен использовать одинаковые: форматы пакетов, протоколы и методы доступа. То есть, с помощью репитера можно объединить в единую сеть два сегмента Ethernet и невозможно Ethernet и Token Ring.

Однако репитеры позволяют соединять два сегмента, которые используют различные физические среды передачи сигналов (кабель - оптика, кабель - пара и т. д.). Некоторые многопортовые репитеры работают как многопортовые концентраторы, соединяющие разные типы кабелей.

Применение репитеров оправдано в тех случаях, когда требуется преодолеть ограничение по длине сегмента или по количеству РС. Причем ни один из сегментов сети не генерирует повышенного трафика, а стоимость ЛВС - главный фактор. Связано это с тем, что репитеры не выполняют функций: изоляции и фильтрации.

Так передавая из сегмента в сегмент каждый бит данных, они будут передавать и искаженные пакеты, и пакеты, не предназначенные этому сегменту. В результате проблемы одного сегмента скажутся и на других. Т.е. применение репитеров не обеспечивает функцию изоляции сегментов. Кроме того, репитеры будут распространять по сети все широковещательные пакеты. И если устройство не отвечает на все пакеты или пакеты постоянно пытаются достичь устройств, которые никогда не отзываются, то производительность сети падает, т. е. репитеры не осуществляют фильтрацию сигналов.

Мосты

Мост - это устройство комплексирования компьютерной сети. Эти устройства, как и репитеры, могут:

увеличивать размер сети и количество РС в ней;

соединять разнородные сетевые кабели. Однако принципиальным их отличием является то, что они работают на канальном уровне модели OSI, т.е. на более высоком, чем репитеры и учитывают больше особенностей передаваемых данных, позволяя:

восстанавливать форму сигналов, но делая это на уровне пакетов;

соединять разнородные сегменты сети (например, Ethernet и Token Ring) и переносить между ними пакеты;

повысить производительность, эффективность, безопасность и надежность сетей (что будет рассмотрено ниже).

Маршрутизатор - это устройство для соединения сетей, использующих различные архитектуры и протоколы. Работая на сетевом уровне модели OSI, <javascript:test.TextPopup%20(TopicText1,%20FontFace,10,10,-1,-1)> они могут:

коммутировать и направлять пакеты через несколько сетей;

определять наилучший путь для их передачи;

обходить медленные и неисправные каналы;

отфильтровывать широковещательные сообщения;

действовать как барьер безопасности между сетями.

Маршрутизатор в отличие от моста имеет свой адрес и используется как промежуточный пункт назначения.

Шлюзы

Шлюзы - это устройства, которые обеспечивают связь между различными архитектурами и средами. Главное их назначение - осуществить связь между ПК и средой мини-компьютеров или мейнфреймов (рис. ниже).

Связь ЛВС с крупной ЭВМ через шлюз

Обычно роль шлюзов в ЛВС выполняют выделенные сервера, а все остальные рабочие станции ЛВС работают с мейнфреймом также просто, как со своими ресурсами. Шлюз связывает две системы, которые используют разные:

коммуникационные протоколы;

языки и архитектуры.

Маршрутиза́тор или ро́утер - специализированный сетевой компьютер, имеющий как минимум один сетевой интерфейс и пересылающий пакеты данных между различными сегментами сети, связывающий разнородные сети различных архитектур, принимающий решения о пересылке на основании информации о топологии сети и определённых правил, заданных администратором.

Сетевой коммутатор (жарг. свич от англ. switch - переключатель) - устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. Коммутатор работает на канальном (втором) уровне модели OSI. Коммутаторы были разработаны с использованием мостовых технологий и часто рассматриваются как многопортовые мосты

.2 ОСНОВНЫЕ ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКОГО СИГНАЛА

система связь сеть модуляция

Производительность и надежность сети напрямую зависит от характеристик линий связи.

Основные электрические параметры, характеризующие качество передачи сигнала по витой паре:

собственное затухание (Attenuation) - характеризует уменьшение мощности сигнала при распространении по кабелю. Обусловлено потерей мощности в диэлектрике на поляризацию. Т.о. чем меньше собственное затухание витой пары, тем лучше качество связи переходное затухание (NEXT - на ближнем конце, FEXT - на дальнем конце) - обусловлено взаимным влиянием электромагнитных полей соседних цепей, которое приводит к искажению полезного сигнала и ухудшению качества связи. Чем выше переходное затухание кабеля тем меньше влияния оказывают соседние цепи друг на друга

защищенность (ACR) - характеризует разность между уровнем полезного сигнала и уровнем помех

волновое сопротивление (Impedans)

возвратные потери (ReturnLoss)

.3 ТИПЫ ПРЕОБРАЗОВАТЕЛЕЙ СООБЩЕНИЯ В ЭЛЕКТРИЧЕСКИЙ СИГНАЛ И ТИПЫ ОБРАТНЫХ ПРЕОБРАЗОВАТЕЛЕЙ

Рабочие станции и серверы соединяются с кабелем коммуникационной подсети с помощью интерфейсных плат - сетевых адаптеров (СА). Основные функции СА: организация приема (передачи) данных из (в) РС, согласование скорости приема (передачи) информации (буферизация), формирование пакета данных, параллельнопоследовательное преобразование (конвертирование), кодирование (декодирование) данных, проверка правильности передачи, установление соединения с требуемым абонентом сети, организация собственно обмена данными. В ряде случаев перечень функций СА существенно увеличивается, и тогда они строятся на основе микропроцессоров и встроенных модемов.

Типы сетевых адаптеров

Сетевые адаптеры различаются по типу и разрядности используемой в компьютере внутренней шины данных - ISA, EISA, PCI, MCA.

Сетевые адаптеры различаются также по типу принятой в сети сетевой технологии - Ethernet, Token Ring, FDDI и т.п. Как правило, конкретная модель сетевого адаптера работает по определенной сетевой технологии (например, Ethernet). В связи с тем, что для каждой технологии сейчас имеется возможность использования различных сред передачи данных (тот же Ethernet поддерживает коаксиальный кабель, неэкранированную витую пару и оптоволоконный кабель), сетевой адаптер может поддерживать как одну, так и одновременно несколько сред. В случае, когда сетевой адаптер поддерживает только одну среду передачи данных, а необходимо использовать другую, применяются трансиверы и конверторы.

Различные типы сетевых адаптеров отличаются не только методами доступа к среде и протоколами, но еще и следующими параметрами:

скорость передачи;

объем буфера для пакета;

тип шины;

быстродействие шины;

совместимость с различными микропроцессорами;

использование прямого доступа к памяти (DMA);

адресация портов ввода/вывода и запросов прерывания;

конструкция разъема.

Наиболее известны следующие типы адаптеров:

Адаптеры Ethernet представляют собой плату, которая вставляется в свободный слот материнской (системной) платы компьютера. Чаще всего адаптеры Ethernet имеют для связи с сетью два внешних разъема: для коаксиального кабеля (разъем BNC) и для кабеля на витой паре. Для выбора типа кабеля применяются перемычки или переключатели, которые устанавливаются перед подключением адаптера к сети.

Адаптеры Fast Ethernet производятся изготовителями с учетом определенного типа среды передачи. Сетевой кабель при этом подключается непосредственно к адаптеру (без трансивера).

Оптические адаптеры стандарта 10BASE-FL могут устанавливаться в компьютеры с шинами ISA, PCI, МСА. Эти адаптеры позволяют отказаться от внешних преобразователей среды и от микротрансиверов. При установке этих адаптеров возможна реализация полнодуплексного режима обмена информацией. Для повышения универсальности в оптических адаптерах сохраняется возможность соединения по витой паре с разъемом RJ-45.

Для спецификации 100BASE-FX соединение концентратора и адаптера по оптоволокну осуществляется с использованием оптических соединителей типа SC или ST. Выбор типа оптического соединителя (SC или ST) зависит от того, новая или старая это инсталляция. Для этой спецификации выпускаются сетевые адаптеры, совместимые с шиной PCI. Адаптеры способны поддерживать как полудуплексный, так и полнодуплексный режим работы. Для облегчения настройки и эксплуатации на переднюю панель адаптера вынесено несколько индикаторов состояния. Кроме того, существуют модели адаптеров, способные работать как по одномодовому, так и по многомодовому оптоволоконному кабелю.

Сетевые адаптеры для технологии Gigabit Ethernet предназначены для установки в сервера и мощные рабочие станции. Для повышения эффективности работы они способны поддерживать полнодуплексный режим обмена информацией.

Адаптеры FDDI могут использоваться на разнообразных рабочих станциях и в устройствах межсетевого взаимодействия - мостах и маршрутизаторах. Существуют адаптеры FDDI, предназначенные для работы со всеми распространенными шинами: ISA, EISA, VESA Local Bus (VLB) и т. д. В сети FDDI такие устройства, как рабочие станции или мосты и подсоединяются к кольцу через адаптеры одного из двух типов: с двойным (DAS) или одиночным (SAS) подключением. Адаптеры DAS осуществляют физическое соединение устройств как с первичным, так и со вторичным кольцом, что повышает отказоустойчивость сети. Такой адаптер имеет два разъема (розетки) оптического интерфейса. Адаптеры SAS подключают рабочие станции к концентратору FDDI через одиночную оптоволоконную линию в звездообразной топологии. Эти адаптеры представляют собой плату, на которой наряду с электронными компонентами установлен оптический трансивер с разъемом (розеткой) оптического интерфейса.

.4 ТИПЫ ИСПОЛЬЗУЕМЫХ ЛИНИЙ СВЯЗИ

Кабельные линии связи имеют довольно сложную структуру. Кабель состоит из проводников, заключенных в несколько слоев изоляции. В компьютерных сетях используются три типа кабелей.

Витая пара (twisted pair) - кабель связи, который представляет собой витую пару медных проводов (или несколько пар проводов), заключенных в экранированную оболочку. Пары проводов скручиваются между собой с целью уменьшения наводок. Витая пара является достаточно помехоустойчивой. Существует два типа этого кабеля: неэкранированная витая пара UTP и экранированная витая пара STP.

Характерным для этого кабеля является простота монтажа. Данный кабель является самым дешевым и распространенным видом связи, который нашел широкое применение в самых распространенных локальных сетях с архитектурой Ethernet, построенных по топологии типа “звезда”. Кабель подключается к сетевым устройствам при помощи соединителя RJ45.

Кабель используется для передачи данных на скорости 10 Мбит/с и 100 Мбит/с. Витая пара обычно используется для связи на расстояние не более нескольких сот метров. К недостаткам кабеля "витая пара" можно отнести возможность простого несанкционированного подключения к сети.

Коаксиальный кабель (coaxial cable) - это кабель с центральным медным проводом, который окружен слоем изолирующего материала для того, чтобы отделить центральный проводник от внешнего проводящего экрана (медной оплетки или слой алюминиевой фольги). Внешний проводящий экран кабеля покрывается изоляцией.

Существует два типа коаксиального кабеля: тонкий коаксиальный кабель диаметром 5 мм и толстый коаксиальный кабель диаметром 10 мм. У толстого коаксиального кабеля затухание меньше, чем у тонкого. Стоимость коаксиального кабеля выше стоимости витой пары и выполнение монтажа сети сложнее, чем витой парой.

Коаксиальный кабель применяется, например, в локальных сетях с архитектурой Ethernet, построенных по топологии типа “общая шина”. Коаксиальный кабель более помехозащищенный, чем витая пара и снижает собственное излучение. Пропускная способность - 50-100 Мбит/с. Допустимая длина линии связи - несколько километров. Несанкционированное подключение к коаксиальному кабелю сложнее, чем к витой паре.

Кабельные оптоволоконные каналы связи. Оптоволоконный кабель (fiber optic) - это оптическое волокно на кремниевой или пластмассовой основе, заключенное в материал с низким коэффициентом преломления света, который закрыт внешней оболочкой.

Оптическое волокно передает сигналы только в одном направлении, поэтому кабель состоит из двух волокон. На передающем конце оптоволоконного кабеля требуется преобразование электрического сигнала в световой, а на приемном конце обратное преобразование.

Основное преимущество этого типа кабеля - чрезвычайно высокий уровень помехозащищенности и отсутствие излучения. Несанкционированное подключение очень сложно. Скорость передачи данных 3Гбит/c. Основные недостатки оптоволоконного кабеля - это сложность его монтажа, небольшая механическая прочность и чувствительность к ионизирующим излучениям.

Радиоканалы передачи данных для локальных сетей. Стандартом беспроводной связи для локальных сетей является технология Wi-Fi. Wi-Fi обеспечивает подключение в двух режимах: точка-точка (для подключения двух ПК) и инфраструктурное соединение (для подключения несколько ПК к одной точке доступа). Скорость обмена данными до 11 Mбит/с при подключении точка-точка и до 54 Мбит/с при инфраструктурном соединении.

Радиоканалы передачи данных Bluetooht - это технология передачи данных на короткие расстояния (не более 10 м) и может быть использована для создания домашних сетей. Скорость передачи данных не превышает 1 Мбит/с.

. ОСОБЕННОСТИ СИСТЕМЫ ИЛИ СЕТИ СВЯЗИ

Особенности локальных сетей

Назначение локальных сетей: высокопроизводительный обмен данными между пользователями внутри локальной вычислительной сети, доступ к общим ресурсам, доступ в Интернет и др.

Широковещательная передача, осуществляемая с селекцией информации рабочими станциями

Высококачественные линии связи позволяют, применяя простые методы передачи данных, достигать высоких скоростей обмена данными порядка 100 Мбит/c

Наличие операционной системы локальной сети, состоящей из стека протоколов и дополнительных сервисов (доступ к принтерам, файловым системам, управление компьютером)

.1 ВИД СИСТЕМЫ СВЯЗИ

По проводным линиям связи могут быть организованы аналоговые и цифровые каналы передачи данных. Скорость передачи по проводным линиям "простой старой телефонной линии" (POST - Primitive Old Telephone System) является очень низкой. Кроме того, к недостаткам этих линий относятся помехозащищенность и возможность простого несанкционированного подключения к сети.

В зависимости от типа промежуточной аппаратуры все линии делятся на аналоговые и цифровые. В аналоговых линиях промежуточная аппаратура предназначена для усиления аналоговых сигналов, то есть сигналов, которые имеют непрерывный диапазон значения. Такие линии связи традиционно применялись в телефонных сетях для связи автоматических телефонных станций (АТС) между собой. Для создания высокоскоростных каналов, которые мультиплексируют несколько низкоскоростных аналоговых абонентских каналов, при аналоговом подходе обычно используется техника частотного мультиплексирования (Frequency Division Multiplexing, FDM).

В цифровых линиях связи передаваемые сигналы имеют конечное число состояний. С помощью таких сигналов передаются как компьютерные данные, так и в цифровой форме речь и изображение. В цифровых каналах связи используется специальная промежуточная аппаратура - регенераторы, которые улучшают форму импульсов и обеспечивают их синхронизацию, то есть восстанавливают период их следования. Промежуточная аппаратура мультиплексирования и коммутации первичных сетей работает по принципу временного мультиплексирования каналов (Time Division Multiplexing, TDM), когда каждому низкоскоростному каналу выделяется определенная доля времени (таймслот или квант) высокоскоростного канала. В настоящее время аналоговые каналы стали применяться в первичных сетях нового типа, использующих метод мультиплексирования по длине световой волны (Wavelength Division Multiplexing, WDM). В первичных сетях WDM каждый канал передает свою информацию с помощью световой волны определенной длины и, соответственно, частоты (спектра). Такой канал также называется спектральным каналом, так как ему выделяется определенная полоса спектра светового излучения.

.2 ВИД ПРИМЕНЯЕМОЙ МОДУЛЯЦИИ

Информация в кабельных локальных сетях передается в закодированном виде, то есть каждому биту передаваемой информации соответствует свой набор уровней электрических сигналов в сетевом кабеле. Модуляция высокочастотных сигналов применяется в основном в бескабельных сетях, в радиоканалах. В кабельных сетях передача идет без модуляции или, как еще говорят, в основной полосе частот.

Правильный выбор кода позволяет повысить достоверность передачи информации, увеличить скорость передачи или снизить требования к выбору кабеля. Например, при разных кодах предельная скорость передачи по одному и тому же кабелю может отличаться в два раза. От выбранного кода напрямую зависит также сложность сетевой аппаратуры (узлы кодирования и декодирования кода). Код должен в идеале обеспечивать хорошую синхронизацию приема, низкий уровень ошибок, работу с любой длиной передаваемых информационных последовательностей.

Код NRZ

Код NRZ (Non Return to Zero - без возврата к нулю) - это простейший код, представляющий собой обычный цифровой сигнал. Логическому нулю соответствует высокий уровень напряжения в кабеле, логической единице - низкий уровень напряжения (или наоборот, что не принципиально). Уровни могут быть разной полярности (положительной и отрицательной) или же одной полярности (положительной или отрицательной). В течение битового интервала (bit time, BT), то есть времени передачи одного бита, никаких изменений уровня сигнала в кабеле не происходит.

Код RZ

Код RZ (Return to Zero - с возвратом к нулю) - этот трехуровневый код получил такое название потому, что после значащего уровня сигнала в первой половине битового интервала следует возврат к некоему "нулевому", среднему уровню (например, к нулевому потенциалу). Переход к нему происходит в середине каждого битового интервала. Логическому нулю, таким образом, соответствует положительный импульс, логической единице - отрицательный (или наоборот) в первой половине битового интервала.

В центре битового интервала всегда есть переход сигнала (положительный или отрицательный), следовательно, из этого кода приемник легко может выделить синхроимпульс (строб). Возможна временная привязка не только к началу пакета, как в случае кода NRZ, но и к каждому отдельному биту, поэтому потери синхронизации не произойдет при любой длине пакета.

Манчестерский код

Манчестерский код (или код Манчестер-II) получил наибольшее распространение в локальных сетях. Он также относится к самосинхронизирующимся кодам, но в отличие от RZ имеет не три, а всего два уровня, что способствует его лучшей помехозащищенности и упрощению приемных и передающих узлов. Логическому нулю соответствует положительный переход в центре битового интервала (то есть первая половина битового интервала - низкий уровень, вторая половина - высокий), а логической единице соответствует отрицательный переход в центре битового интервала (или наоборот).

Как и в RZ, обязательное наличие перехода в центре бита позволяет приемнику манчестерского кода легко выделить из пришедшего сигнала синхросигнал и передать информацию сколь угодно большими последовательностями без потерь из-за рассинхронизации. Допустимое расхождение часов приемника и передатчика может достигать 25%.

Бифазный код

Бифазный код часто рассматривают как разновидность манчестерского, так как их характеристики практически полностью совпадают.

Данный код отличается от классического манчестерского кода тем, что он не зависит от перемены мест двух проводов кабеля. Особенно это удобно в случае, когда для связи применяется витая пара, провода которой легко перепутать. Именно этот код используется в одной из самых известных сетей Token-Ring компании IBM.

Принцип данного кода прост: в начале каждого битового интервала сигнал меняет уровень на противоположный предыдущему, а в середине единичных (и только единичных) битовых интервалов уровень изменяется еще раз. Таким образом, в начале битового интервала всегда есть переход, который используется для самосинхронизации. Как и в случае классического манчестерского кода, в частотном спектре при этом присутствует две частоты. При скорости 10 Мбит/с это частоты 10 МГц (при последовательности одних единиц: 11111111...) и 5 МГц (при последовательности одних нулей: 00000000...).

Однако иногда в сетях используется и другой путь - модуляция информационными импульсами высокочастотного аналогового сигнала (синусоидального). Такое аналоговое кодирование позволяет при переходе на широкополосную передачу существенно увеличить пропускную способность канала связи (в этом случае по сети можно передавать несколько бит одновременно). К тому же при прохождении по каналу связи аналогового сигнала (синусоидального) не искажается форма сигнала, а только уменьшается его амплитуда, а в случае цифрового сигнала форма сигнала искажается.

К самым простым видам аналогового кодирования относятся следующие, рис. 8.9.

Рис. 8.9. Аналоговое кодирование цифровой информации

Амплитудная модуляция (АМ, AM - Amplitude Modulation), при которой логической единице соответствует наличие сигнала (или сигнал большей амплитуды), а логическому нулю - отсутствие сигнала (или сигнал меньшей амплитуды). Частота сигнала при этом остается постоянной. Недостаток амплитудной модуляции состоит в том, что АМ-сигнал сильно подвержен действию помех и шумов, а также предъявляет повышенные требования к затуханию сигнала в канале связи. Достоинства - простота аппаратурной реализации и узкий частотный спектр.

Частотная модуляция (ЧМ, FM - Frequency Modulation), при которой логической единице соответствует сигнал более высокой частоты, а логическому нулю - сигнал более низкой частоты (или наоборот). Амплитуда сигнала при частотной модуляции остается постоянной, что является большим преимуществом по сравнению с амплитудной модуляцией.

Фазовая модуляция (ФМ, PM - Phase Modulation), при которой смене логического нуля на логическую единицу и наоборот соответствует резкое изменение фазы синусоидального сигнала одной частоты и амплитуды. Важно, что амплитуда модулированного сигнала остается постоянной, как и в случае частотной модуляции.

Применяются и значительно более сложные методы модуляции, являющиеся комбинацией перечисленных простейших методов.

Чаще всего аналоговое кодирование используется при передаче информации по каналу с узкой полосой пропускания, например, по телефонным линиям в глобальных сетях. Кроме того, аналоговое кодирование применяется в радиоканалах, что позволяет обеспечивать связь между многими пользователями одновременно. В локальных кабельных сетях аналоговое кодирование практически не используется из-за высокой сложности и стоимости как кодирующего, так и декодирующего оборудования.

.3 СПЕКТР СИГНАЛА

Важнейшее отличие цифрового метода передачи от аналогового состоит в том, что для полного восстановления исходного сигнала требуется значительно меньше гармоник: вполне приемлемым уровень ошибок становится при передаче всего двух гармоник.

Сигнал, который не имеет спектральной линии нулевой частоты, является двухполосным. Спектр сигнала, подвергнутого манчестерскому кодированию, является двухполосным. Кодирование же методами NRZ, MLT-3 и PAM 5 дает однополосный сигнал.

Как было отмечено выше, код Манчестер-II дает две несущие частоты: 5 и 10 МГц. Частота 10 МГц передается с одной гармоникой (несущая и гармоники обозначены на рис. 7 красным цветом). Частота 5 МГц (обозначенная зеленым цветом) имеет три гармоники в верхнем диапазоне. Остальные обрезаются фильтрами.

Итак, при передаче однополосного сигнала, кодированного методом NRZ со скоростью 10 Мбит/с, требуется полоса частот 10 МГц. Для двухполосного сигнала, который создается манчестерским десятимегабитовым протоколом, необходима полоса, равная 20 МГц.

.4 ПРЕДОСТАВЛЯЕМЫЕ УСЛУГИ СВЯЗИ

Услуги, предоставляемые локальными сетями, отличаются широким разнообразием и обычно предусматривают реализацию в режиме on-line.

Разнообразие услуг. Локальные сети предоставляют, как правило, широкий набор услуг - это различные виды услуг файловой службы, услуги печати, услуги службы передачи факсимильных сообщений, услуги баз данных, электронная почта и другие, в то время как глобальные сети в основном предоставляют почтовые услуги и иногда файловые услуги с ограниченными возможностями - передачу файлов из публичных архивов удаленных серверов без предварительного просмотра их содержания.

.5 ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ДАННОЙ СИСТЕМЫ СВЯЗИ

ПРИНЦИП РАБОТЫ ЛОКАЛЬНОЙ СЕТИ

Любая локальная вычислительная сеть состоит из трех обязательных компонентов:

•        средства коммуникации, которые включают в себя также и каналы передачи данных (например, кабель "витая пара");

•        компьютеры, соединенные каналом передачи данных;

•        сетевое программное обеспечение.

Для примера работы ЛВС, возьмем топологию ШИНА. Допустим мы передали информацию рабочей станций №6. Компьютер отправляет наше сообщение сетевому адаптеру, где он начинает его кодировать для отправки получателю, сигнал проходит через кабель и поскольку топология шина то рабочие станций не умеют ретранслировать а только слушать и они видят что сигнал с сообщением предназначен не для них и таким образом сигнал минует рабочие станций №1-5 и а конечном итоге приходит к получателю где сигнал с сообщением декодируется сетевым адаптером получателя и выводит на устроиство вывода информаций уже читабельное для людей сообщеие.

В других топологиях где есть маршрутизаторы, комутаторы сигнал проходит через них, тут уже их путь указывается этими приборами а не блуждают в поисках получателя.

Ethernet

Технология Ethernet - часть богатого наследия исследовательского центра Xerox PARC. Ранние версии Ethernet использовали в качестве среды передачи коаксиальный кабель, но со временем он был полностью вытеснен оптоволокном и витой парой. Однако важно понимать, что применение коаксиального кабеля во многом определило принципы работы Ethernet. Дело в том, что коаксиальный кабель - разделяемая среда передачи. Важная особенность разделяемой среды: ее могут использовать одновременно несколько интерфейсов, но передавать в каждый момент времени должен только один. С помощью коаксиального кабеля можно соединит не только 2 компьютера между собой, но и более двух, без применения активного оборудования. Такая топология называется шина. Однако если хотябы два узла на одной шине начнут одновременно передавать информацию, то их сигналы наложатся друг на друга и приемники других узлов ничего не разберут. Такая ситуация называется коллизией, а часть сети, узлы в которой конкурируют за общую среду передачи - доменом коллизий. Для того чтоб распознать коллизию, передающий узел постоянно наблюдает за сигналов в среде и если собственный передаваемый сигнал отличается от наблюдаемого - фиксируется коллизия. В этом случае все узлы перестают передавать и возобновляют передачу через случайный промежуток времени.

.6 ПЕРСПЕКТИВНОСТЬ СИСТЕМЫ СВЯЗИ

Хотя переход на новые высокоскоростные технологии, такие как Fast Ethernet и 100VG-AnyLAN, начался не так давно, уже находятся в разработке два новых проекта - технология Gigabit Ethernet и Gigabit VG, предложенные соответственно Gigabit Ethernet Alliance и комитетом IEEE 802.12.

Интерес к технологиям для локальных сетей с гигабитными скоростями повысился в связи с двумя обстоятельствами - во-первых, успехом сравнительно недорогих (по сравнению с FDDI) технологий Fast Ethernet и 100VG-AnyLAN, во-вторых, со слишком большими трудностями, испытываемыми технологией АТМ на пути к конечному пользователю.

Технология АТМ обладает многими привлекательными свойствами - масштабируемой скоростью передачи данных, доходящей до 10 Гб/с, отличной поддержкой мултимедийного трафика и возможностью работы как в локальных, так и в глобальных сетях. Однако, стоимость технологии АТМ и ее сложность не всегда оправданы. Вот для таких применений, в которых нужна в первую очередь высокая скорость обмена, а без других возможностей, предлагаемых АТМ, можно прожить, и предназначены активно разрабатываемые сегодня гигабитные варианты Ethernet и VG.

За комитетом 802.12 стоит, естественно, компания Hewlett-Packard, сотрудница которой и возглавляет сегодня этот комитет. К энтузиастам перевода технологии VG на гигабитные скорости относятся также компании Compaq Computer, Texas Instrument и Motorola.

В Gigabit Ethernet Alliance входят наряду с другими компании Bay Networks, Cisco Systems и 3Com.

Обе группы намерены широко использовать достижения технологии Fibre Channel, уже работающей с гигабитными скоростями. Во всяком случае, Fibre Channel со своим методом кодирования 8B/10B фигурирует как один из вариантов физического уровня для оптоволоконного кабеля.

Разрабатываемые предложения оставляют метод доступа в неизменном виде: CSMA/CD для технологии Gigabit Ethernet и Demand Priority для Gigabit VG.

В связи с ограничениями, накладываемыми методом CSMA/CD на длину кабеля, версия Gigabit Ethernet для разделяемой среды будет допускать длину связей до 25 метров на витой паре. В связи с такими серьезными ограничениями более популярны будут, очевидно, полнодуплексные версии гигабитного Ethernet'a, работающие только с коммутаторами и допускающие расстояние между узлом и коммутатором в 500 метров для многомодового кабеля и до 2 км для одномодового кабеля.

Появление первого проекта стандарта Gigabit Ethernet ожидается в начале 1997 года, а его окончательное принятие - вначале 1998 года.Ethernet Alliance предполагает, что стоимость одного порта концентратора Gigabit Ethernet в 1998 году составит от $920 до $1400, а стоимость одного порта коммутатора Gigabit Ethernet составит от $1850 до $2800.

Для технологии Gigabit VG предлагается реализовать скорость 500 Мб/с для витой пары и 1 Гб/с для оптоволокна. Предельные расстояния между узлами ожидаются следующие: для витой пары - 100 м, для многомодового оптоволокна - 500 м и для одномодового оптоволокна - 2 км.

ЗАКЛЮЧЕНИЕ

На сегодняшний день разработка и внедрение информационных систем является одной из самых интересных и важных задач в области информационных технологий, потребность в использовании которых растет с каждым днем и является сильнейшим аргументом в конкурентной борьбе, развернувшейся на мировом рынке.

В данном курсовом проекте были рассмотрены локальные вычислительные сети.

В проекте предоставлены необходимые графические рисунки, спецификация оборудования и материалов, необходимых для изучения локальных сетей.
