Строительство крупноблочного 9-ти этажного жилого дома в г. Хабаровск

1. Общие сведения

Паспорт объекта

Согласно заданию запроектировано 9-ти этажное крупноблочное жилое здание.

Пункт строительства Хабаровский край . г. Хабаровск

Рельеф строительной площадки спокойный

Район строительства 2 климат умеренный

Нормативная глубина промерзания грунта 2,03 м

Класс капитальности здания 2

Степень огнестойкости 2

Грунты -глина

За условную отметку 0,000 принят уровень чистого пола первого этажа

Наличие транспортных магистралей автомобильные

. Объемно-планировочное решение здания

Запроектированное здание - здание крупноблочное 9-ти этажное. Здание в плане имеет прямоугольную конструкцию, размеры между крайними осями 18,х 19.2 м

Количество этажей - 9. Высота этажа - 2,8 м. Имеется техническое подполье - 2.2 м

Входной тамбур имеет 2 двупольные двери и крыльцо с ограждением.

Каждая секция оборудована грузопассажирским лифтом.

Для эвакуации предусмотрено: одна внутренняя лестница с выходами через холл, подьезд и тамбур на центральное наружное крыльцо и выход с технического подполья через первую внутреннюю лестницу и

Планировочная отметка здания: - переменная в среднем -1.000 м

На этаже три квартиры одно- , двух- , и трехкомнатная

Каждая квартира имеет встроенную лоджию кроме того есть 2 балкона в 3-х комнатной квартире. Квартиры оборудованы кухнями и раздельными сан.узлами с горячим и холодным водоснабжением. Предусмотрена вытяжная вентиляция из кухонь и санузлов из сборных каналов и шахт крупного сечения. Удаление мусора организуется сухим мусоропроводом из вертикального канала и приемной камеры на первом этаже.

. Архитектурно-конструктивное решение

Конструктивная схема здания - перекрестно-стеновая с опиранием перекрытия по трем сторонам.

Пространственная жесткость здания обеспечивается перевязкой продольных и поперечных стен, вертикальных швов панелей, а также горизонтальными дисками перекрытий, связанных со стенами анкерными связями. Также связи осуществляется через анкеры в вертикальных стыках панелей.

Конструкции выполнены из бетонов различных марок.

Фундаменты

Для здания разработаны фундаменты мелкого заложения. Выравнивающим слоем фундаментов проектируемого здания служит - песок мелкий средней плотности. Основанием по заданию являются глины.

Фундаменты - из сборных железобетонных блоков.

Фундаментные стены - сборные из крупных бетонных блоков.

Здание с техподпольем. Отметка пола техподполья: - 2,00

Отметка планировочного уровня земли: -1,150

Блоки выполняется из бетона В 15 плотностью 2400кг /м . Блоки монтируются на цем. песчаном растворе М50 с обязательной перевязкой швов.

Перед обратной засыпкой пазух котлована выполняется обмазочная гидроизоляция горячим битумом за 2 раза в местах соприкосновения с грунтом. Обратная засыпка производится непучинистым местным грунтом с послойной трамбовкой. Для отвода внешних вод устраивается бетонная отмостка по периметру здания. Проемы между блоками и стыки замоноличивают бетоном В15.

Фундаментные подушки

Фундаментные блоки

ГОСТ 13579-78

Наружные стены

Стены гражданских и промышленных зданий можно возводить из природных или искусственных крупных камней - блоков массой от 0,3 до 3 т. Такие стены называют крупноблочными Наиболее целесообразной является конструктивная схема крупноблочных зданий с несущими продольными наружными и внутренними стенами. Толщина крупных блоков для наружных стен равна толщине стены 400, мм, толщина внутренних блоков - 300 мм.и 200 мм. Длина и высота блоков зависят от принятой схемы членения стены, которая называется "разрезка стен". В каталогах унифицированных типовых строительных изделий приводятся размеры блоков, позволяющие конструировать стены по системе двухрядной разрезки стен. Наиболее распространена двухрядная разрезка, которая требует наименьшего числа типоразмеров блоков. Блоки для наружных стен изготовлены из легкого бетона - керамзитобетона, плотностью 1400кг/м беспесчаного бетона, поверхность внутреннюю-подготавливая под окраску или оклейку обоями.

Панели соединяют с помощью сварки. Для этого в углы стеновых панелей и в элементы каркаса при изготовлении закладывают стальные пластинки (закладные детали), к которым приваривают связывающие их стержни. Сварные соединения обеспечивают достаточную прочность узлов в крупнопанельных зданиях, однако имеют существенный недостаток: стальные детали сварных узлов подвержены коррозии. Поэтому при использовании сварки для соединения панелей и связи панелей с каркасом необходимо очень тщательно выполнять требования по антикоррозийной защите сварных узлов. Такая защита осуществляется покрытием стальных деталей антикоррозийными составами или металлизацией - покрытием (методом напыления) стальных элементов тонким слоем нержавеющего металла (цинка). По сравнению со сварным более надежным способом соединения панелей является жесткое замоноличивание стыков. Для устройства таких стыков в панелях выпускают стальные петли, которые при монтаже соединяют скобами и затем замоноличивают бетоном марки "200".. Вертикальные и горизонтальные стыки стеновых панелей необходимо тщательно защищать от проникновения влаги и продувания. С этой целью при монтаже крупнопанельных зданий стыки герметизируют: всю линию вертикального стыка с внутренней стороны оклеивают рулонным материалом и защищают утепляющим вкладышем из пенополистирола или из пакета минерало-ватных плит, обернутых пергамином. С наружной стороны в горизонтальные и вертикальные стыки вводят упругую прокладку из пороизола, покрытого мастикой, а весь шов заполняют цементным раствором.

Панели

Внутренние несущие стены

Блоки для наружных стен изготовлены из легкого бетона - керамзитобетона, плотностью 1400кг/м беспесчаного бетона, поверхность внутренняя-подготавливая под окраску или оклейку обоями.

Панели соединяют с помощью сварки. Для этого в углы стеновых панелей и в элементы каркаса при изготовлении закладывают стальные пластинки (закладные детали), к которым приваривают связывающие их стержни. Для устройства таких стыков в панелях выпускают стальные петли, которые при монтаже соединяют скобами и затем замоноличивают бетоном марки "200

Панели

Поясные ряды кладки состоят из поясных, перемычечных и угловых блоков. Перемычечные блоки устанавливают над проемами. Они отличаются от поясных наличием стальной арматуры. Все блоки поясных рядов имеют четверти для опирания элементов перекрытий на стены. Размеры их имеют кратность 100 мм по каталогу

Перегородки

Панели перегородок изготовляются сплошными и с проемами для дверей и фрамуг. Высота панелей - 254 см (для высоты этажа 2.8 м и при перекрытиях из панелей высотой18 см), толщина - 8 см (по соглашению с потребителем допускается толщина 6 и 7 см). Объемный вес гипсобетона 1250-1400 кг/м3, предел прочности при сжатии <#"800116.files/image003.gif">

ГОСТ 9818-85

ГОСТ 9818-85

Полы

Полы в жилых зданиях должны удовлетворять требованиям прочности, сопротивляемости износу, достаточной эластичности, удобства уборки. В качестве покрытия пола приняты:

·        мозаичные полы - тамбур главного входа, вестибюль, тепловой пункт, коридор,помещение мусорокамеры, лестничные площадки , "карманы"

·        линолеум - жилые комнаты ,кухни , коридоры квартир , лоджии

·        керамическая плитка - ванные комнаты , сан. узлы.

Окна

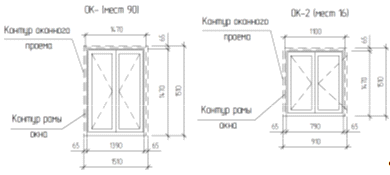

Схемы заполнения оконных проемов

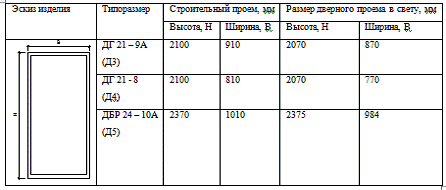

Двери

ГОСТ 6629-88; Серия 1.136-11

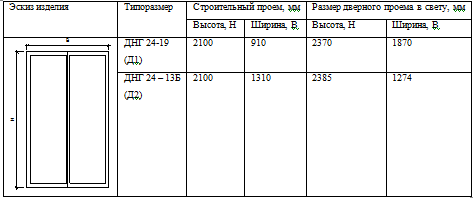

Двери деревянные наружные

Гост 2469-81

Отделка помещений и фасада

Экстерьер здания в основном определяется стилем его наружной отделки. В проекте предусмотрена отделка наружных стен фасадными системами " Алюкобонд " c утеплением наружных стен что позволяет защитить кладку от атмосферных воздействий и замерзания в ней капиллярной влаги..

Окна и наружные двери здания окрашиваются водоотталкивающей эмалью.

Отделка поверхности внутренних стен и перегородок нежилых помещений состоит в их оштукатуривании цементно-песчаным раствором слоем толщиной 20 мм. На поверхность штукатурки наносится декоративное оштукатуривание (с приданием различных форм) и цветная побелка поверхностей стен и перегородок.

В квартирах предусмотрены различные виды отделки стен и потолков. В комнатах и коридорах обои на кухне окраска водно-дисперсионными красками.

В санузлах поверхность стен, как и полов, отделывается керамической плиткой на высоту 1.5 м . Она служит гидроизоляцией стен, необходимой из-за повышенной влажности в этом помещении, и легко моется, что позволяет соблюдать гигиену санузла. В кухнях предусмотрены экраны над мойками и в районе расположения кухонных плит.

Инженерно-техническое оснащение

К инженерному оборудованию здания относятся водопровод, канализация, электропроводка, газоснабжение и система отопления.

Электроснабжение здания осуществляется от общей электросети. Здание также оборудуется автоматизированной, которая обеспечивает электрической энергией инженерное оборудование (напряжение 380 В) и бытовую сеть (напряжение 220В).

Проведение электропроводки в запроектированном здании осуществляется перед оштукатуриванием внутренних стен и перегородок и крепится с помощью специальных крепежных элементов к конструкциям здания. При необходимости производится сверление отверстий под электропровод в стенах и перекрытиях.

Система водоотведения принята раздельной, т.е. канализация здания подключена к центральной городской канализационной сети, с централизованной очисткой хозяйственно-бытовых вод.

Водоснабжение, централизованное с врезкой в городскую артерию питьевой воды, качество которой соответствует ГОСТ 28.74-82 "Вода питьевая". Система водоснабжения принята по кольцевой схеме, что обеспечивает бесперебойную подачу воды при возникновении пожара. Вода подводится в санузле к смесителю и сливному бачку.

Расчет технико-экономических показателей

Оценка объемно-планировочного решения жилого многоэтажного дома: архитектурный конструктивный жилой дом

Площадь застройки

Площадь застройки - площадь горизонтального сечения здания на уровне цоколя, включая его выступающие части. Крыльцо и пандус также включаются в площадь застройки, а выступающие части крыши - нет. Логика такая: на площади участка выделяются площадь застройки, отмостки, площадок, проездов, дорожек и т.д. Балкон на втором этаже, выступающий за пределы цоколя, не будет включен в площадь застройки, если только он не расположен на несущих столбах. Для владельца земельного участка существенным является "разрешенная площадь застройки", которая обычно не может превышать 30% общей площади участка.

S= 284.48 м²

Площадь квартир

Площадь помещения определяется после отделки стен и перегородок как площадь на уровне пола без учета плинтусов. Если печь (камин) является частью отопления, она исключается из площади помещения. Площади балконов и террас определяются по внутреннему контуру без учета ограждений. В мансардных помещениях, где высоты стены меньше 1.8 м, делаются поправки.

комнатная S=33.8 м²

комнатная S=50.47 м²

комнатная S=60.44 м²

Общая площадь

Общая площадь определяется как сумма площадей помещений, куда включаются также встроенные шкафы, лоджии, веранды, тамбуры, кладовые и другие помещения. По определению это суммарная площадь жилых и подсобных помещений квартиры с учетом лоджий, балконов, веранд, террас, холодных кладовых и встроенных шкафов.

комнатная S=46.88 м²

комнатная S=63.75 м²

комнатная S=76.83 м²

Площадь жилого здания

S=142.78м²

Строительный объем здания

S= S_надз +S_подз =3546.65+314.11=3860.76 м³

Теплотехнический расчет стен

Теплотехнический расчёт ограждающей конструкции выполнен по СНиП 23-02-2003 "Тепловая защита зданий", СП 23-101-2004 "Проектирование тепловой защиты зданий",

СНиП 23-01-99* "Строительная климатология", в программе ТеРеМОК 0.8.5 / 0118 © 2005-2013 Дмитрий Чигинский.

Определить требуемую толщину слоя в конструкции Наружной стены в Жилом здании, школе, гостинице или общежитии, расположенном в городе Хабаровск (зона влажности - Нормальная).

Расчетная температурой наружного воздуха в холодный период года, t_ext = -31 °С;

Расчетная средняя температура внутреннего воздуха здания, t_int = 20 °С;

Средняя температура наружного воздуха отопительного периода, t_ht = -9.3 °С;

Продолжительность отопительного периода, z_ht = 211 сут.;

Нормальный влажностный режим помещения и условия эксплуатации ограждающих конструкций - Б.

Коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, n = 1;

Коэффициент теплоотдачи наружной поверхности ограждающей конструкции, α_ext = 23 Вт/(м²·°С);

Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, α_int = 8.7 Вт/(м²·°С);

Нормируемый температурный перепад, Δt_n = 4 °С;

Нормируемое значение сопротивления теплопередаче, R_req = 3.564 м²·°С/Вт;

Суммарная толщина конструкции, ∑t = 543 мм;

Толщина искомого слоя, t = 122 мм;
