Расчет электрической сети
Содержание
Введение
1. Разработка 4-5 вариантов
конфигурации сети и выбор двух вариантов для дальнейших расчётов
. Приближённые расчёты
потокораспределения в нормальном режиме наибольших нагрузок для двух вариантов
сети
. Выбор номинального напряжения сети
и числа цепей линий электропередачи
4.
Выбор сечений проводов
5.
Выбор числа и мощности трансформаторов на подстанциях
6.
Технико-экономическое сравнение вариантов
7.
Электрические расчёты характерных режимов сети: нормальных режимов наибольших и
наименьших нагрузок, наиболее тяжелого послеаварийного режима
8. Оценка достаточности
регулировочного диапазона трансформаторов из условия встречного регулирования
напряжения
9. Расчёт технико-экономических
показателей
Список литературы
Введение
Формирование электрических систем осуществляется
с помощью электрических сетей, которые выполняют функции передачи энергии и
электроснабжения потребителей. С учётом этого ведётся проектирование.
Расчётные задачи решаются по определённым
формулам по известной методике на основе необходимых данных. Выбор наиболее
удачного варианта электрической сети про изводится путём теоретических расчётов
и на основе различных соображений.
К электрической сети предъявляются определённые
технико-экономические требования, с учётом которых производится выбор наиболее
приемлемого варианта.
Экономические требования сводятся к достижению,
по мере возможности, наименьшей стоимости передачи энергии по сети, поэтому
следует стремиться к снижению капитальных затрат на сооружение сети. Необходимо
также принимать меры к уменьшению ежегодных расходов на эксплуатацию
электрической сети. Одновременный учёт капитальных вложений и эксплуатационных
расходов может быть произведён с помощью метода приведенных затрат. В связи с
этим оценка экономичности варианта электрической сети производится по
приведенным затратам.
Выбор наиболее приемлемого варианта,
удовлетворяющего технико-экономическим требованиям, - это один из основных
вопросов при проектировании любого инженерного сооружения, в том числе и
электрической сети.
В задании на курсовую работу даётся необходимая
информация о потребителях: их взаимное расположение, максимальные и минимальные
мощности, коэффициенты мощности, число часов использования максимальной
нагрузки. Для решения вопросов надёжности электроснабжения указываются
категории потребителей. В задании при водятся также исходные данные о
месторасположении электрической станции без значения её мощности. Она
принимается за балансирующий узел, в котором задаётся режим напряжений при максимальных
и минимальных нагрузках.
Курсовая работа представляется в виде
пояснительной записки и одного листа графической части.
1. Разработка 4-5 вариантов конфигурации сети
При выборе вариантов необходимо соблюдать два
условия: сеть должна иметь по возможности меньшую длину; для каждого
потребителя в зависимости от его категории должна быть обеспечена
соответствующая степень надёжности.
Разработанная схема считается удачной, если в
ремонтных и аварийных режимах нагрузка оставшихся в работе питающих линий
увеличивается не более чем на 50-60 % от нагрузки нормального режима
максимальных нагрузок. Под питающими линиями понимаются линии, отходящие от
источников энергии - электростанции и системной подстанции (балансирующего
узла). Такими свойствами обладают многоконтурные схемы с тремя и более
питающими линиями. При двух питающих линиях их желательно выполнять
двухцепными.
В соответствии с ПУЭ [5] нагрузки 1-й и 2-й
категорий должны обеспечиваться электроэнергией от двух независимых источников
питания, и перерыв их электроснабжения допускается лишь на время
автоматического восстановления питания. Допускается питание потребителей 2-й
категории от одного источника при соответствующем технико-экономическом
обосновании. Для электроприёмников 3-й категории достаточно питания по одной
линии, питающейся от одного источника или, в виде отпайки, от проходящей вблизи
линии.
Принимаемая схема должна быть гибкой и удобной в
эксплуатации, желательно однородной. Такими качествами обладают многоконтурные
схемы одного номинального напряжения. Отключение любой цепи в такой схеме
сказывается в незначительной степени на ухудшении режима работы сети в целом.
В качестве критерия сопоставления вариантов сети
на данном этапе проектирования рекомендуется использовать суммарную длину линий.
Длины высоковольтных (одноцепных) линий увеличиваем на 10 % из-за вероятного
отклонения трассы линии электропередачи от длины прямой линии по причине
изменения рельефа местности. Длины двухцепных линий при этом умножаются на
1,4-1,6 - во столько раз дороже двухцепная линия по сравнению с одноцепной.
Этот критерий основывается на предположении, что все варианты схемы имеют один
класс номинального напряжения и выполнены одинаковым сечением проводов на всех
участках, причём использованы одинаковые типы опор, конструкции фаз и т.д.
На основе выше изложенного принимаем для
дальнейших расчётов варианты 1 и 3. Oба
варианта имеют наименьшую протяженность сети ЛЭП, удовлетворяют требованиям по
числу присоединений к категориям потребителей, имеют кольцевые схемы.

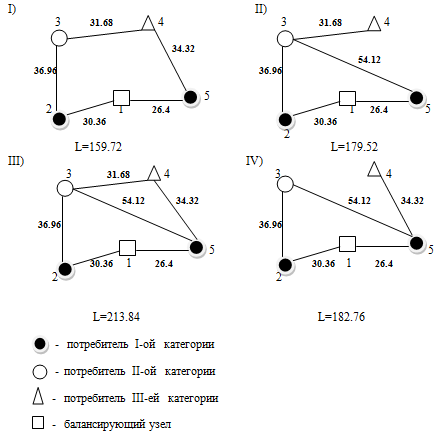

Рисунок 1.1 - Конфигурация вариантов сети
2. Приближенные расчеты потокораспределения в
нормальном режиме наибольших нагрузок для двух вариантов сети
Рассчитаем нагрузки потребителей:
=P+jQ, где
Q= P·tgφ,
где Р - активная мощность потребителей, МВт;
tgφ=0,672 -
коэффициент реактивной мощности потребителей, определяемый на основании соsφ=0,83.
Для ПС3 на стороне НН задана активная мощность =10
МВт; реактивная мощность =10·0,672=6,72
Мвар; полная мощность =10+j6,72MB·A.
Для ПС4 на стороне СН задана активная мощность =10
МВт; реактивная мощность
=10·0,672=6,72
Мвар; полная мощность =10+j6,72
МВ·А.
Суммарная нагрузка в узле 2:
=10+10+j(6,72+6,72)=20+j13,44
МВ·А.

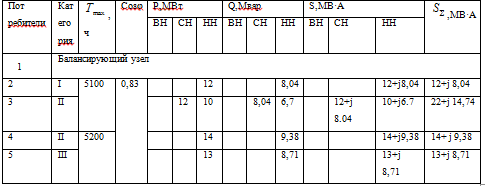

Таблица 2.1-Значения нагрузок потребителей
Для определения номинальных напряжений и сечений
проводов для выбранных конфигураций сети необходимо рассчитать потоки мощности
в ветвях схемы. На первом этапе проектирования эту задачу приходится решать
приближённо. В качестве приближённого метода применим метод контурных
уравнений, т.е. метод, с помощью которого расчёт потокораспределения ведётся в
два этапа, когда на первом этапе выполняется расчёт без учёта потерь мощности и
потерь напряжения, а на втором - следуют уточнения с учётом потерь. Здесь
используются результаты, полученные на первом этапе электрического расчёта.
Чтобы создать предпосылки для возможности применения этого метода, прибегаем к
допущениям:
- номинальные напряжения линий одинаковы;
сечения проводов линий одинаковы, следовательно,
их сопротивления пропорциональны их длинам, проводимости линий не учитываются;
потери мощности в трансформаторах не
учитываются, следовательно, заданные нагрузки узлов можно подключить в узлы
связи линий и трансформаторы в расчётах не учитывать.
Расчет приближенного распределения
потоков мощности для варианта 1
Находим распределение мощностей на участках
кольца по известному выражению:
,
где и
-
длины противоположных плеч и суммы плеч соответственно.
Проверка:
S12+
S15= ∑Si
29,92+j20,04+31,08+j20,38=12+j8,04+22+j14,74+14+j9,38+13+j8,71
61+j40,87=61+j40,87
Распределение мощностей на остальных участках
рассчитываем по первому закону Кирхгофа.

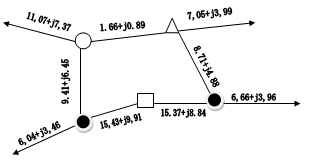

Результаты расчёта с учётом направлений потоков
мощности приведены на рисунке 2.1.

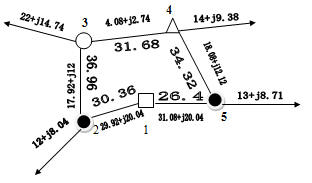

Рисунок 2.1- Результаты расчета потоков мощности
Расчет приближенного распределения
потоков мощности для варианта 2
Проверка:
S12+
S14= ∑Si
36.23+j21,08+30.76+j19.78=18+j8.04+22+j14.74+14+j9.38+13+j8.71
66.99+j40.86=67+j40,87
Распределение мощностей на остальных участках
рассчитываем по первому закону Кирхгофа.
Результаты расчёта с учётом направлений потоков
мощности приведены на рисунке 2.2.

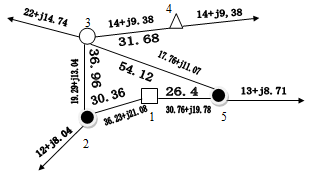

Рисунок 2.2- Результаты расчета потоков мощности
3. Выбор номинального напряжения сети и числа
цепей линии. Уточнение конфигурации сети
Номинальное напряжение - это основной параметр
сети, определяющий габаритные размеры линий, трансформаторов, подстанций,
коммутационных аппаратов и их стоимость.
Выбранное напряжение должно соответствовать
принятой системе номинальных напряжений в энергосистеме региона.
Предварительный выбор номинальных напряжений осуществляется по экономическим
зонам [1, с. 45-46] или по эмпирическим формулам [4, c.
260]:
Формула Стилла: ;
Формула Илларионова: ;
Формула Залесского: ,
где ℓ и Р - длина линии, км, и мощность на
одну цепь линии, МВт.
Во всех случаях независимыми переменными при
выборе номинальных напряжений являются длины линий и протекающие по ним
активные мощности, которые были определены на этапе предварительного
потокораспределения.
Произведём расчёт напряжений по экономическим
зонам и эмпирическим формулам для участка 1-2 варианта 1:
Линия 1-2 одноцепная, длиной 30.36 км,
передаваемая активная мощность Р=29.92 МВт. На пересечении координат осей
искомая точка попадает в зону U=110
кВ. Предварительно для данной линии принимаем напряжение 110 кВ.
Формула Стилла: ;
Формула Илларионова: ;
Формула Залесского: .
Окончательно принимаем на участке сети 1-2
варианта 1 номинальное напряжение 110 кВ.
Аналогично производим расчет для остальных
участков сети. Результаты расчета сводим в таблицу 3.1
Таблица 3.1 - Предварительный выбор номинального
напряжения линий электропередачи
Номер
линии по схеме
|
Длина
линии, км
|
Переда-ваемая
активная мощность, МВт
|
Расчётное
номинальное напряжение, кВ
|
Принятое
номина-льное напряже-ние, кВ
|
|
|
|
по
экономическим зонам
|
По
эмпирическим формулам
|
|
|
|
|
|
Стилла
|
Илларио-нова
|
Залес-
ского
|
|
Вариант
1
|
1-2
|
30.36
|
29.42
|
110
|
22.38
|
99.3
|
73.97
|
110
|
2-3
|
36.96
|
17.42
|
110
|
77.1
|
79.8
|
57.68
|
110
|
3-4
|
31.08
|
4.08
|
35
|
42.7
|
39.88
|
27.42
|
110
|
4-5
|
34.32
|
18.08
|
110
|
78.03
|
80.9
|
58.26
|
110
|
5-1
|
26.4
|
31.08
|
110
|
46.61
|
100.4
|
74.15
|
110
|
Вариант
2
|
1-2
|
30.36
|
36.23
|
110
|
104.46
|
108.22
|
81.31
|
110
|
2-3
|
36.96
|
18.23
|
110
|
78.64
|
12.27
|
59.01
|
110
|
3-4
|
54.12
|
17.76
|
35
|
79.81
|
81.9
|
61.1
|
110
|
4-1
|
31.68
|
14
|
110
|
69.4
|
71.74
|
50.82
|
110
|
4-5
|
26.4
|
30.76
|
110
|
98.82
|
100
|
73.77
|
110
|
Так как мощности, протекающие по участкам сети
попадают в область значений Р, для которых ориентировочное напряжение сети 110
кВ, то окончательно на всех участках сети принимаем одноцепные линии
электропередач с номинальным напряжением 110 кВ.
4. Выбор сечений проводов. Уточнение
конфигурации сети
Провода воздушных линий системообразующей сети
выбираются по экономическим соображениям и проверяются по допустимой мощности
(току) нагрева в послеаварийных режимах, а также по условиям короны для линий
110 кВ и выше. Эти критерии являются независимыми друг от друга, и выбранное
сечение провода должно удовлетворять каждому из них. Результаты расчётов удобно
представлять в виде таблицы 4.1. Эти расчёты выполняются для каждого из
рассматриваемых вариантов.
Сечения проводов определяем по экономической
плотности тока по формуле:
=,
где I-ток
нагрузки на проводник при нормальной работе сети, А;э- экономическая плотность
тока, определяемая в зависимости от материала токоведущего проводника,
конструкции линии и времени использования максимальной нагрузки, А/мм².
Согласно заданию время использования
максимальной нагрузки Тмах=5100 ч для ПС2
и ПС3 и Тмах=5200 ч для
ПС4 и ПС5.
Так как согласно заданию значения Тмах различны
для потребителей, то для замкнутой сети находим Тср:
По параметру Тср и табл.3,1 принимаем расчётное
значение экономической плотности тока равное 1,0 А/мм².
Проверка по условию короны осуществляется по
выражению:
,
где Uраб
- рабочее напряжение; Uкр
- критическое напряжение короны; mо
- коэффициент, учитывающий состояние поверхности провода, для многопроволочных
проводов mо=0,85; mп
- коэффициент, учитывающий состояние погоды, mп=1
при сухой и ясной погоде; δ - коэффициент
относительной плотности воздуха, учитывающий барометрическое давление и
температуру воздуха, δ=1; r
- радиус провода, см; D
- расстояние между осями проводов воздушной линии, см. Согласно стр.46 [1]
предварительно для расчётов среднее расстояние между проводами D
может быть принято равным 400 см.
В качестве материала для проводов воздушных
линий используем сталеалюминиевые провода марки АС диаметром не менее 11,3 мм
(по условию образования короны). Наименьшее сечение провода должно
удовлетворять условию: . Если критическое
напряжение получается меньше рабочего (номинального), следует принимать меры
для повышения критического напряжения, т.е. взять большее сечение.
Для провода АС-70/11:
условие выполняется.
Расчетное сечение провода по экономическим
условиям для участка 1-2 варианта 1:
Таблица 4.1- Выбор сечений проводов воздушных
линий
Номер
линии
|
Расчётная
мощность, МВ·А
|
Расчётное
сечение провода, мм²,
по
экономическим условиям
|
Проверка
по условиям короны, Uкр, кВ
|
Проверка
по допустимому току нагрева, А
|
Принятое
сечение и марка провода
|
Вариант
1
|
1-2
|
36.01
|
188.99
|
188.99
|
510
|
АС-185/29
|
2-3
|
21.57
|
113.2
|
113.2
|
390
|
АС-120/19
|
3-4
|
4.91
|
25.8
|
25.8
|
265
|
АС-70/11
|
4-5
|
21.77
|
114.3
|
114.3
|
390
|
АС-120/19
|
5-1
|
37.4
|
196.3
|
196.3
|
510
|
АС-185/29
|
Вариант
2
|
1-2
|
41.92
|
220
|
220
|
605
|
АС-240/32
|
2-3
|
22.41
|
117.02
|
117.02
|
390
|
АС-120/19
|
3-4
|
20.93
|
109.85
|
109.85
|
390
|
АС-120/19
|
4-1
|
36.57
|
191.94
|
191.94
|
510
|
АС-185/29
|
4-5
|
16.85
|
88.4
|
88.4
|
330
|
АС-95/16
|
Для проверки выбранных сечений по нагреву в
замкнутой сети находят потокораспределение в различных послеаварийных режимах и
соответствующие токи. Если ток в послеаварийном режиме превышает допустимый ток
по нагреву для выбранных проводов на каком-либо участке, то на этом участке
увеличивают сечение провода.
Результаты расчета сведем в таблицу 4.2 и 4.3
Таблица 4.2-Результаты расчета послеаварийного
режима для варианта 1
Номер
ветви
|
Ток,
А, при отключении ветви сети
|
Наибольшее
значение тока, А
|
|
1-2
|
2-3
|
3-4
|
4-5
|
5-1
|
|
1-2
|
0
|
75.81
|
240,28
|
303.25
|
385.38
|
385.38
|
2-3
|
75.81
|
0
|
117.51
|
227.44
|
274.14
|
274.14
|
3-4
|
240,28
|
117.51
|
0
|
88.45
|
170.58
|
170.58
|
4-5
|
303.25
|
227.44
|
88.45
|
0
|
126,49
|
366,77
|
5-1
|
385.38
|
274.14
|
252,98
|
170.58
|
0
|
493,26
|
Таблица 4.3-Результаты расчета послеаварийного
режима для варианта 2
Номер
ветви
|
Ток,
А, при отключении ветви сети
|
Наибольшее
значение тока, А
|
|
1-2
|
2-3
|
3-5
|
5-1
|
3-4
|
|
1-2
|
0
|
75.81
|
214.8
|
303.25
|
219.99
|
303.25
|
2-3
|
75.81
|
0
|
117.51
|
227.44
|
139.13
|
274.14
|
3-5
|
214.8
|
117.51
|
0
|
82.13
|
109.48
|
214.8
|
5-1
|
303.25
|
227.44
|
82.13
|
181.86
|
303.25
|
3-4
|
88.45
|
88.45
|
88.45
|
88.45
|
0
|
88.45
|
Согласно нормам технологического проектирования
воздушных линий электропередачи напряжением 35 кВ и выше выбираем
железобетонные опоры на всех участках сети для обоих вариантов.
. Выбор числа и мощности трансформаторов на
подстанциях
На подстанциях, питающих потребителей 1-й и 2-й
категорий, для бесперебойности электроснабжения число трансформаторов должно
быть не меньше двух. Мощность трансформаторов рекомендуется выбирать из условия
всей нагрузки потребителей при выходе из работы одного трансформатора и с
учётом допустимой перегрузки до 40 %:
Sт ≥ Sнб/1,4.
Мощность однотрансформаторной подстанции
определяется максимальной загрузкой трансформатора в нормальном режиме (до 100
%).
Коэффициент загрузки трансформаторов в
нормальном и в послеаварийном режимах:
Кз=·100%.
Рассмотрим выбор трансформаторов на примере ПС4.
Определим подключенную в момент максимума
мощность:
Мощность трансформаторов с учётом допустимой
перегрузки до 40 %:
Принимаем по таблице II.2
[1] два трансформатора типа ТДН-16000/110.
Коэффициент загрузки трансформаторов в нормальном и в послеаварийном режимах:
Кз,норм=
Кз,авар=
Аналогично произведём выбор трансформаторов для
остальных подстанций. Результаты расчёта сведём в таблицу 5.1.
Таблица 5.1 - Выбор трансформаторов для варианта
1 и варианта 3
Номер
подстанции
|
Суммарная
подключенная в момент максимума мощность, МВ·А
|
Мощность
трансформа-торов с учётом допустимой перегрузки, МВ·А
|
Число
выбранных трансфор-маторов
|
Номинальная
мощность каждого из выбранных трансформаторов, МВ·А
|
Загрузка
каждого трансформатора
|
|
|
|
|
|
в
нормаль ном режиме, %
|
в
аварий-ном режиме, %
|
2
|
14.44
|
10.31
|
2
|
16
|
45.13
|
90.25
|
3
|
26.48
|
18.91
|
2
|
25
|
52.96
|
105.92
|
4
|
16.85
|
12.04
|
1
|
16
|
105.31
|
-
|
5
|
22.78
|
16.27
|
2
|
25
|
45.56
|
91.12
|
Таблица 5.2 - Параметры трансформаторов
Тип
и мощность, МВ·А
|
Uном обмоток, кВ
|
Uк, %
|
∆Рк,
кВт
|
∆Рх,
кВт
|
Iх, %
|
|
ВН
|
СН
|
НН
|
В-С
|
В-Н
|
С-Н
|
|
|
|
ТДТН-25000/110
|
115
|
38,5
|
11
|
10,5
|
17,5
|
6,5
|
140
|
31
|
0,7
|
ТДН-16000/110
|
115
|
-
|
11
|
-
|
10,5
|
-
|
85
|
19
|
0,7
|
ТРДН-25000/110
|
115
|
-
|
10,5
|
-
|
10,5
|
-
|
120
|
27
|
0,7
|
. Технико-экономическое сравнение вариантов
При технико-экономическом сравнении 2-х
вариантов допускается пользоваться упрощёнными методами расчётов, а именно: не
учитывать потери мощности в трансформаторах и линиях при определении
распределения мощности в сети; находить распределение мощности в замкнутых
сетях не по сопротивлениям линий, а по их длинам; не учитывать влияния зарядной
мощности линий; определять потери напряжения по номинальному напряжению.
Годовые эксплуатационные расходы и себестоимость
передачи электроэнергии не характеризуют в полной мере повышения
производительности труда на единицу продукции, не дают полного представления об
экономичности, т. к. не учитывают затрат труда на производство прибавочного
продукта. В полной мере оценку эффективности капиталовложений и экономичности
того или иного сооружения может быть только учёт затрат всего общественного
труда, необходимого для производства продукции.
Приведенные затраты могут быть определены по
формуле:
З=рн·К+Гэ,
где рн=0,12-нормативный коэффициент
эффективности капиталовложений;
К- капитальные затраты на сооружение
электрической сети;
К=Кл+Кпс
Капитальные затраты на сооружение
ЛЭП
Кл=Ко·ℓ,
где Ко- стоимость сооружения воздушных ЛЭП на 1
км длины по табл. IV.2[1] для
железобетонных опор по II
району по гололёду; ℓ - длина воздушных ЛЭП, км.
Рассчитываем стоимость линий в ценах 1991 года
для двух вариантов.
Таблица 6.1- Стоимость линий
Номер
ветвей схемы
|
Длина
линии, км
|
Марка
и сечение провода, количество цепей
|
Удельная
стоимость, тыс. руб./км
|
Полная
стоимость линии, тыс. руб.
|
Вариант
1
|
1-2
|
30.36
|
АС-185/29
|
12.9
|
391.644
|
2-3
|
36.96
|
АС-120/19
|
11.4
|
421.344
|
3-4
|
31.68
|
АС-70/11
|
12
|
380.16
|
4-5
|
34.32
|
АС-120/19
|
11.4
|
391.248
|
5-1
|
26.4
|
АС-185/29
|
12.9
|
340.56
|
Итого
|
1924.956
|
Вариант
3
|
1-2
|
30.36
|
АС-240/32
|
14
|
425.04
|
2-3
|
36.96
|
АС-120/19
|
11.4
|
421.344
|
3-4
|
31.68
|
АС-95/16
|
2
|
380.16
|
4-1
|
34.32
|
АС-120/19
|
11.4
|
616.968
|
4-5
|
26.4
|
АС-185/29
|
12.9
|
340.56
|
Итого
|
2184.072
|
Капитальные затраты на сооружение
подстанций
Кпс=Кт·m+Кру+Кпост,
где Кт- стоимость трансформаторов, тыс. руб.;
Кру- стоимость сооружения открытых распределительных устройств, тыс. руб.;
Кпост- постоянная часть затрат по подстанциям, тыс. руб.
Таблица 6.2 - Стоимость подстанций для вариантов
1 и 2.
Номер
узла
|
Стоимость
трансформаторов, тыс. руб.
|
Постоянная
часть затрат, тыс. руб.
|
Стоимость
распределительных устройств, тыс. руб
|
Полная
стоимость подстанции, тыс. руб.
|
2
|
2×63
|
210
|
120
|
456
|
3
|
2×84
|
210
|
120
|
498
|
4
|
1×63
|
250
|
120
|
393
|
5
|
2×84
|
210
|
120
|
498
|
Итого
|
1845
|
Капитальные затраты на сооружение
электрической сети:
К1=Кл+Кпс=1924.956+1845=3769.956 тыс. руб.
К3=2184,072+1845=4029.072 тыс. руб.
Годовые эксплуатационные расходы:
Гэ=,
где αа+
αр- отчисления на
амортизацию и обслуживание, %; - для силового
оборудования и - для воздушных
ЛЭП.
Δ W
- потери энергии в трансформаторах и линиях, МВт·ч; β
- стоимость 1 кВт·ч потерянной энергии, руб./кВт·ч; для силового оборудования β=1,75·10
руб./кВт·ч, для воздушных ЛЭП β=2,23·10
руб./кВт·ч.
Потери энергии в двухобмоточных
трансформаторах:
Δ Wт
= ΔРх·Т
+∆Рк·(
Smах
/ Sном)
²· τ ,
Потери энергии в трёхобмоточных
трансформаторах:
,
где ΔPх
и ∆Рк - потери холостого хода и короткого замыкания, кВт; Smах
- максимальная нагрузка трансформатора, МВ·А; Sном
- номинальная мощность трансформатора, МВ·А; Т-продолжительность работы
трансформатора, Т=8760 ч; τ
- продолжительность максимальных потерь, определяется в зависимости от
продолжительности использования максимальной нагрузки Тmах
по формуле:
,
;
Потери энергии в линиях:
Δ Wл=
Для замкнутой сети варианта 1:
Для замкнутого контура варианта 2:
Годовые эксплуатационные расходы в
трансформаторах подстанции:
Гэ,пс1= Гэ,пс3=0.094·1845+2024.95·1,75·=173.78тыс.
руб.
Годовые эксплуатационные расходы в
линиях:
Гэ,л1=0,028·1924.956+6081.97·2,23·=55.25
тыс. руб.
Гэ,л3=0,028·2184,072+7518.93·2,23·=62.83
тыс. руб.
Суммарные годовые эксплуатационные
расходы:
Гэ1= Гэ,л1+
Гэ,пс1=173.78+55.25
=229,03 тыс.
руб.
Гэ3= Гэ,л3+ Гэ,пс3=173,78+62.83 =236,61 тыс.
руб.
Приведенные затраты:
З1=0,12·3769,956+229,03 =681,42 тыс. руб.
З3=0,12·4029,072+236,61 =720,09 тыс. руб.
Так как вариант В-2 дороже варианта В-1, то
выбираем вариант В-1 и используем его в дальнейших расчетах.
7. Электрические расчеты характерных режимов
сети: наибольших и наименьших нагрузок, наиболее тяжелого послеаварийного
режима
Целью электрического расчёта сети является
определение параметров режимов, выявление возможностей дальнейшего повышения
экономичности работы сети и получение необходимых данных для решения вопросов
регулирования напряжения.
В электрический расчёт входят распределение
активных и реактивных мощностей по линиям сети, вычисление потерь активной и
реактивной мощностей в сети, а также расчёт напряжений на шинах потребительских
подстанций в основных нормальных и послеаварийных режимах.
Составляем схему замещения электрической сети
(линии замещаются П-образной, трансформаторы - Г- образной) и определяем её
параметры:
Для линии R=r0·ℓ/n,
Х=х0·ℓ/n,
В=n·b0·ℓ,
Qз=U²ном·В/2,
где r0, х0 - удельные
активное и реактивное сопротивления, Ом/км; b0 - удельная реактивная
(емкостная) проводимость, См/км; ℓ - длина линии, км.
Удельные параметры ЛЭП r0, х0
и b0 определяем по табл.I.2.[1].
Для участка сети 1-2, длиной 30,36 км и
выполненного проводом АС-185/29:
активное сопротивление R12=0,159·30.36=4.83Ом;
реактивное сопротивление:
Х12=0,413·30,36=12,54Ом;
Емкостная проводимость ЛЭП: В12=2,75·10·30,36=83.49·
См.
Зарядная мощность, подключенная к концам
участка:
Qз,15=83.49·/2
=0,5 Мвар
Результаты расчета сведём в таблицу 7.1.
Таблица 7.1 - Параметры ЛЭП
Учас-ток
сети
|
Длина
линии, км
|
Марка
и сечение проводов
|
r0,
Ом/км
|
х0,
Ом/км
|
b0·10, См/км
|
R,
Ом
|
Х,
Ом
|
В·, См
|
Qb,подклю-ченная
к концам участка, Мвар
|
1-2
|
30,36
|
АС-185/29
|
0,159
|
0,413
|
2,75
|
4,83
|
12,54
|
0,83
|
0,5
|
2-3
|
36,96
|
АС-120/19
|
0,244
|
0,427
|
2,66
|
9,02
|
15,78
|
0,98
|
0,59
|
3-4
|
31,68
|
АС-70/11
|
0,422
|
0,444
|
2,55
|
13,37
|
14,07
|
0,8
|
0,79
|
4-5
|
34,32
|
АС-120/19
|
0,244
|
0,427
|
2,66
|
8,37
|
14,65
|
0,91
|
0,55
|
5-1
|
36,4
|
АС-185/29
|
0,159
|
0,443
|
2,75
|
4,19
|
16,13
|
1
|
0,61
|
Для трансформаторов:
,
Где ∆Рк - потери короткого замыкания, кВт;
Uн - номинальное
напряжение обмотки высшего напряжения, кВ; Sн
- номинальная мощность трансформатора, МВ·А; Uк
- напряжение короткого замыкания, %.
В расчётах электрических сетей 2-х и 3-х
обмоточные трансформаторы при Uвн.ном ≤ 220 кВ представляется упрощённой
схемой замещения, где вместо ветви намагничивания учитываются в виде
дополнительной нагрузки потери холостого хода ∆Рх-j∆Qх:
∆Qх=
Для трансформаторов ПС2:
Результаты расчета сведём в таблицу 7.2.
Таблица 7.2 - Параметры трансформаторов
Номер
узла
|
Тип
и мощность трансформатора
|
Расчётные
данные
|
|
|
Rт, Ом
|
Хт,
Ом
|
,МВт
|
∆Qх, Мвар
|
|
|
ВН
|
СН
|
НН
|
ВН
|
СН
|
|
|
2
|
2хТРДН-16000/110
|
1,09
|
-
|
-
|
21,7
|
-
|
-
|
0,038
|
0,44
|
3
|
2хТДТН-25000/110
|
0,74
|
0,74
|
0,74
|
28,43
|
0
|
17,85
|
0,062
|
0,7
|
4
|
ТДН-16000/110
|
2,19
|
-
|
-
|
43,39
|
-
|
-
|
0,038
|
0,11
|
5
|
2хТДН-25000/110
|
0,63
|
-
|
-
|
13,89
|
-
|
-
|
0,054
|
0,7
|
Для данных трансформаторов предел регулирования
напряжений
Электрический расчёт сети в режиме
наибольших нагрузок
Нагрузки электрической сети обычно задаются на
шинах вторичного напряжения районных или потребительских подстанций. Нагрузка
сети высшего напряжения больше заданной нагрузки на величину потерь мощности в
трансформаторах. Кроме того, необходимо учитывать зарядную мощность линии,
которая обычно приводит к уменьшению реактивной нагрузки сети.
Приводим нагрузки к сети ВН:
Рвн+jQвн=(Рн+∆Pх+
·Rт) + j(Qн+∆Qх+ ·Хт - ∑ Qз),
где Рн, Qн - активная и реактивная мощности
нагрузок, заданных на стороне вторичного напряжения подстанций;т, Хт -
суммарные активные и реактивные сопротивления трансформаторов данной
подстанции;
∑ Qз - суммарная зарядная мощность линий,
приложенная в точке подключения данной нагрузки (подстанции).
Для ПС2:
Рвн+jQвн=(12+0,038+)+j(8.04+0,22+-
,09)=12,21+j7,73
Таблица 7.1.1.-Расчетные нагрузки ПС.
ПС
|
Рн+jQн,
МВ·А
|
∆Рх+j∆Qх,
МВ·А
|
∆Рт+j∆Qт,
МВ·А
|
∑
Qз, Мвар
|
Рвн+jQвн,
МВ·А
|
2
|
12+j8,04
|
0,038+j0,44
|
0,017+j0,34
|
1,09
|
12,06+j7,73
|
3
|
22+j14,74
12+j8,04 10+j6,7
|
0,062+j0,7
|
0,04+j1,51
0,01+j0,45 0,01+j0,31
|
1,08
|
22,1+j15,87
|
4
|
14+j9,38
|
0,038+j0,11
|
0,45+j0,93
|
1,04
|
14,49+j9,38
|
5
|
13+j8,71
|
0,054+j0,7
|
0,01+j0,26
|
1,16
|
13,66+j8,51
|
Производим расчёт потоков мощности на всех
участках уточнённым методом, т. е. с учётом R и Х линий. Распределение потоков
мощности сначала рассчитываем без учёта потерь мощности.
Находим распределение мощностей на участках
кольца:
,
где и
-
полное сопротивление противоположных плеч и суммы плеч соответственно.
Проверка:
S12+
S15= ∑Si 30,95+30,76+j(21,79+19,32) MB·A =61,71+j41,19 MB·A
,71+j41,19 MB·A =61,71+j41,19 MB·A
Результаты расчёта с учётом направлений потоков
мощности приведены на рисунке 7.1.1.

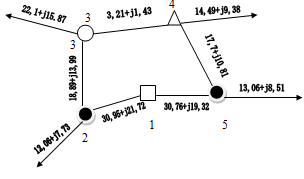

Рисунок 7.1.1-Распределение потоков мощности на
участках сети
Корректируем найденное распределение мощностей
на участках сети с учётом потерь мощности.
Мощность в конце участка 1-2:
Мощность в начале участка 1-2:
Мощность в конце участка 2-3:
Мощность в начале участка 2-3:
Мощность в конце участка 5-1:
Мощность в начале участка 5-1:
Мощность в конце участка 5-4:
Мощность в начале участка5-4:
Мощность в конце участка 4-3:
Мощность в начале участка4-3:
Результаты электрического расчёта режима
наибольших нагрузок приведены на листе графической части проекта.
Таблица 7.1.2-Распределение мощности на участках
сети с учетом потерь мощности
Участок
сети
|
Мощность
в начале линии, МВ·А
|
Потери
мощности в линии, МВ·А
|
Мощности
в конце линии, МВ·А
|
1-2
|
31,52+j23,2
|
0,57+j1,48
|
30,95+j21,72
|
2-3
|
9,3+j14,71
|
0,41+j0,72
|
18,89+j13,99
|
3-4
|
3,22+j1,44
|
0,01+j0,01
|
3,21+j1,43
|
4-5
|
18,07+j11,45
|
0,37+j0,64
|
17,7+j10,81
|
5-1
|
31,22+j21,08
|
0,46+j1,76
|
30,76+j19,32
|
Электрический
расчёт сети в режиме наименьших нагрузок
Мощность потребителей в режиме наименьших
нагрузок в общем определяется по графикам нагрузок. Иногда эта мощность
задается в процентах от наибольшей мощности нагрузки. Этот процент зависит от
характера потребителей и рода нагрузки. Согласно заданию: Pнм=0,5Pнб
Для ПС2:
S2,нм=0,5· S2,нб=0,5∙(12+j8,04)=6+j4,02
MB·A.
Таблица 7.2.1-Расчетные нагрузки ПС.
ПС
|
Рн+jQн,
МВ·А
|
∆Рх+j∆Qх,
МВ·А
|
∆Рт+j∆Qт,
МВ·А
|
∑
Qз, Мвар
|
Рвн+jQвн,
МВ·А
|
2
|
6+j4,02
|
0,038+j0,44
|
0,004+j0,09
|
1,09
|
6,04+j3,46
|
3
|
11+j7,87
6+j4,02 5+j3,35
|
0,062+j0,7
|
0,001+j0,38
0,002+j0 0,002+j0,008
|
1,08
|
11,07+j7,17
|
4
|
7+j4,69
|
0,038+j0,11
|
0,01+j0,23
|
1,04
|
7,05+j3,99
|
5
|
6,5+j4,36
|
0,054+j0,7
|
0,003+j0,06
|
1,16
|
6,6+j3,96
|
Производим расчёт потоков мощности на всех
участках уточнённым методом, т. е. с учётом R и Х линий. Распределение потоков
мощности сначала рассчитываем без учёта потерь мощности.
Находим распределение мощностей на участках
кольца:
,
где и
-
полное сопротивление противоположных плеч и суммы плеч соответственно.
Проверка:
S12+
S15= ∑Si 15,45+j9,91+15,37+j8,84
MB·A =30,82+j18,75 MB·A
,82+j18,75 MB·A =30,82+j18,75 MB·A
Результаты расчёта с учётом направлений потоков
мощности приведены на рисунке 7.2.1.
Рисунок 7.2.1-Распределение потоков мощности на
участках сети
Корректируем найденное распределение мощностей
на участках сети с учётом потерь мощности.
Таблица 7.2.2- Pаспределение
мощностей на участках сети с учётом потерь мощности
Участок
сети
|
Мощность
в начале линии, МВ·А
|
Потери
мощности в линии, МВ·А
|
Мощность
в конце линии,
МВ·А
|
1-2
|
15,59+j13,55
|
0,14+j3,64
|
15,45+j9,91
|
2-3
|
9,5+j6,61
|
0,09+j0,16
|
9,41+j6,45
|
3-4
|
1,66+j0,89
|
0,004+j0,004
|
1,66+j0,89
|
4-5
|
8,78+j5
|
0,7+j0,12
|
8,71+j4,88
|
5-1
|
15,48+j9,26
|
0,11+j0,42
|
15,37+j8,84
|
Результаты электрического расчёта режима
наибольших нагрузок приведены на листе графической части проекта.
Электрический
расчёт сети в nослеаварийном
режиме
Наиболее тяжёлый случай аварии происходит при
обрыве линии на головном участке 1-2. Поэтому рассмотрим аварийный случай при
обрыве одноцепной линии на участке 1-2.
Таблица 7.3.1- Расчетные нагрузки ПС
ПС
|
Рн+jQн,
МВ·А
|
∆Рх+j∆Qх,
МВ·А
|
∆Рт+j∆Qт,
МВ·А
|
∑
Qз, Мвар
|
Рвн+jQвн,
МВ·А
|
2
|
12+j8,04
|
0,038+j0,44
|
0,017+j0.34
|
0,59
|
12,06+j7,73
|
3
|
22+j14,74 12+j8,04
10+j6,7
|
0,062+j0,7
|
0,04+j1,51
0,01+j0.45
0,01+j0,31
|
1,08
|
22,1+j15,87
|
4
|
14+j9,38
|
0,038+j0,11
|
0,45+j0,93
|
1,04
|
14,49+j9,38
|
5
|
13+j8,71
|
0,54+j0,7
|
0,01+j0,26
|
1,16
|
13,06+j8,51
|
Распределение потоков мощности сначала
рассчитываем без учёта потерь мощности.
Результаты расчёта с учётом направлений потоков
мощности приведены на рисунке 7.2.1

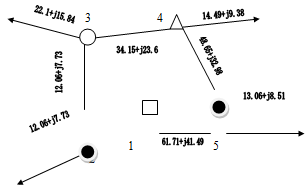

Рисунок 7.3.1-Распределение потоков мощности на
участках сети
Рассчитываем потокораспределение на участках
сети в послеаварийном режиме с учетом потерь мощности:
Мощность в конце участка 2-3:
Мощность в начале участка2-3:
Мощность в конце участка 3-4:
Мощность в начале участка 3-4:
Мощность в конце участка 4-5:
Мощность в начале участка 4-5:
Мощность в конце участка 5-1:
Мощность в начале участка5-1:
Результаты расчёта сведем в таблицу 7.3.2
Таблица 7.3.2- Потокораспределение с учётом
потерь мощности
Участок
сети
|
Мощность
в начале линии, МВ·А
|
Потери
мощности в линии, МВ·А
|
Мощность
в конце линии,
МВ·А
|
1-2
|
Обрыв
линии
|
Обрыв
линии
|
Обрыв
линии
|
2-3
|
12,21+j8
|
0,15+j0,27
|
12,06+j7,73
|
3-4
|
36,24+j25,9
|
1,93+j2,03
|
34,31+j23,87
|
4-5
|
53,41+j19,97
|
2,68+j4,69
|
66,47+j28,48
|
5-1
|
68,27+j35,42
|
1,8+j6,94
|
66,47+j28,48
|
Результаты электрического расчёта
послеаварийного режима приведены на листе графической части проекта.
. Оценка достаточности регулирования диапазона
трансформатора из условия встречного регулирования напряжения
Целью такого расчёта является определение
приведенных к высокой стороне напряжений на шинах низшего напряжения
подстанций. Эти напряжения рассчитываются на основе напряжения опорного узла.
Таким опорным узлом могут быть шины питающей станции или подстанции системы, а
также другие точки сети. Напряжение опорного узла выбирается таким образом,
чтобы у всех потребителей получались напряжения приемлемые как по уровню
изоляции, так и по условиям работы.
Режим наибольших нагрузок
Напряжение источника питания U1нб=1,06Uном=1,06·110=116,6
кВ
Напряжение на шинах высшего напряжения
подстанции 2 будет равно:
2=U1-
=116,6
-=116,6-3,08=113,22кВ.
Напряжение на шинах низшего напряжения
подстанции 2, приведенное к стороне высшего напряжения:
U´2=113,22-=113,22-1,72=111,5
кВ.
Также определяются напряжения на шинах всех
остальных подстанций сети. Расчёты напряжений выполняем для всех
рассматриваемых режимов работы. Результаты расчёта сводим в таблицу 8.1.1
Таблица8.1.1 - Расчёты напряжения на шинах ПС
Номера
подстанций
|
2
|
3
|
4
|
5
|
Участки
линий
|
1-2
|
2-3
|
5-4
|
1-5
|
1.Режим
наибольших нагрузок U1нб=1,06Uном=116,6
кВ Напряжение в начале линии, кВ Падение напряжения в линии, кВ Напряжение в
конце участка линии, кВ Падение напряжения в трансформаторах, кВ Напряжение в
нейтральной точке трансформатора, кВ Напряжение на шинах среднего напряжения,
приведенное к высокой стороне, кВ Напряжение на шинах низшего напряжения,
приведенное к высокой стороне, кВ
|
116,6
3,08 113,22
1,72 -
-
111,5
|
113,22 2,79
110,49
4,29
0,08
1,24 106,2 106,12
104,88
|
113,86
4,14 109,72
4,37
-
- 105,35
|
116,6
2,74 113,86
1,26
-
- 104,09
|
Режим наименьших нагрузок
Напряжение источника питания U1нм=1,02Uном=1,02·110=112,2
кВ
Напряжение на шинах высшего напряжения
подстанции 2 будет равно:
U2=U1-
=112,2
-=112,2-2,19=
=110,01 кВ.
Напряжение на шинах низшего напряжения
подстанции 2, приведенное к стороне высшего напряжения:
U´2=110,01-=110,01-0,87=109,14
кВ.
Также определяются напряжения на шинах всех
остальных подстанций сети. Расчёты напряжений выполняем для всех
рассматриваемых режимов работы. Результаты расчёта сводим в таблицу 8.2.1
Таблица 8.2.1 - Расчёты напряжения на шинах ПС
Номера
подстанций
|
2
|
3
|
4
|
5
|
Участки
линий
|
1-2
|
2-3
|
5-4
|
1-5
|
2.Режим
наименьших нагрузок U1нм=1,02Uном=112,2
кВ Напряжение в начале линии, кВ Падение напряжения в линии, кВ Напряжение в
конце участка линии, кВ Падение напряжения в трансформаторах, кВ Напряжение в
нейтральной точке трансформатора, кВ Напряжение на шинах среднего напряжения,
приведенное к высокой стороне, кВ Напряжение на шинах низшего напряжения,
приведенное к высокой стороне, кВ
|
112,2
2,19 110,01
0,87
-
-
109,14
|
110,01
1,72 108,29
2,11
0,04 0,59
106,18 106,14
105,55
|
110,29
2,31 107,98
2,12
-
-
105,86
|
112,2 1,91
110,29
0,59
-
-
109,7
|
Послеаварийный режим
Напряжение на шинах высшего напряжения
подстанции 2 будет равно:
5=U1-
=116,6
-=116,6-7,35=109,25
кВ.
Напряжение на шинах низшего напряжения
подстанции 2, приведенное к стороне высшего напряжения:
´5=109,25 -=109,35-1,21=108,04
кВ.
Также определяются напряжения на шинах всех
остальных подстанций сети. Результаты расчёта сводим в таблицу 8.3.1
Таблица 8.3.1 - Расчёты напряжения на шинах ПС
Номера
подстанций
|
2
|
3
|
4
|
5
|
Участки
линий
|
2-3
|
3-4
|
4-5
|
5-1
|
3.Послеаварийный
режим U1нб=1,06Uном=116,6
кВ Напряжение в начале линии, кВ Падение напряжения в линии, кВ Напряжение в
конце участка линии, кВ Падение напряжения в трансформаторах, кВ Напряжение в
нейтральной точке трансформатора, кВ Напряжение на шинах среднего напряжения,
приведенное к высокой стороне, кВ Напряжение на шинах низшего напряжения,
приведенное к высокой стороне, кВ
|
94,21 2,58
91,7
2,13 - -
89,57
|
102,48
8,28 94,21
5,08
0,09 1,49
89,13 89,04
87,55
|
109,25
6,77 102,48
4,67
- - 97,81
|
116,6 7,35
109,25
1,21
- - 108,04
|
Расчёт ответвлений трансформаторов
Зная напряжения на шинах низшего напряжения в
режимах наибольших, наименьших нагрузок и в послеаварийном режиме, приведенные
к высокой стороне, можно найти расчётное регулировочное ответвление
трансформатора. Оно выбирается с таким расчётом, чтобы обеспечить наименьшее
отклонение напряжений на шинах подстанций в различных режимах сети.
Определяем желаемое (расчётное) напряжение
регулировочного ответвления обмотки ВН трансформатора ПС 2 при работе в режиме
наибольших нагрузок:
вн.ж=U´н·=111,5·=116,8кВ,
где Uнн
- номинальное напряжение обмотки низшего напряжения трансформатора, кВ
Uн.ж - напряжение
желаемое, которое необходимо поддерживать на шинах низшего напряжения в
различных режимах работы сети, кВ.
В режиме максимальных нагрузок и в
послеаварийном режиме Uн.ж=1,05·Uн=1,05·10=10,5
кВ, в режиме минимальных нагрузок Uн.ж=1,0·Uн=10
кВ; Uн - номинальное
напряжение сети, кВ.
По найденному значению расчётного напряжения
регулировочного ответвления выбирают стандартное ответвление с напряжением,
ближайшим к расчётному:
Uотв=115 кВ (0%)
Действительное напряжение на шинах низшего
напряжения ПС 2:
д= U´н·
Uнн /Uотв
=111,5·=10,66
кВ
Получающееся отклонение напряжения составит
∆Uотк=
Допустимое отклонение напряжения от номинального
напряжения сети в режиме наибольших нагрузок должно быть не ниже +5%.
Все расчёты по выбору регулировочных ответвлений
и определению действительных напряжений и отклонений напряжения на вторичной
стороне заносим в таблицу 8.4.1
Таблица 8.4.1- Действительные напряжения ПС
Напряжение,
кВ
|
Номер
подстанции
|
|
2
|
3
|
4
|
5
|
1. Режим наибольших нагрузок Расчётное
регулировочное ответвление, Uвн ж Стандартное
регулировочное ответвление, Uвн Приведенное напряжение
на шинах НН, U´нб Действительное
напряжение на шинах НН, Uд нб Отклонение напряжения,
∆Uотк, %
|
116,8
115 111,5 10,66 6,6
|
109,87
108,9 104,88 10,59 5,9
|
110,37
108,9 105,35 10,64 64
|
104,09
102,7 104,09 10,64 6,4
|
2. Режим наименьших нагрузок Расчётное
регулировочное ответвление, Uвн ж Стандартное
регулировочное ответвление, Uвн Приведенное напряжение
на шинах НН, U´нм Действительное
напряжение на шинах НН, Uнд нм Отклонение напряжения,
∆Uотк, %
|
102,5
121,1 109,14 9,91 -0,09
|
116,11
117,0 105,65 9,92 -0,8
|
116,45
117 105,86 9,95 -0,5
|
120,67
121,1 109,7 9,96 -0,4
|
3.Послеаварийный режим Расчётное
регулировочное ответвление, Uвн ж Стандартное
регулировочное ответвление, Uвн Приведенное напряжение
на шинах НН, U´п.а Действительное
напряжение на шинах НН, Uнд п.а Отклонение
напряжения, ∆Uотк, %
|
93,84
96,6 89,57 10,19 1,9
|
91,72
96,6 87,55 9,97 -0,3
|
102,47
102,7 97,81 10,68 68
|
113,56
113 108,04 10,52 5,2
|
Во всех режимах на шинах низшего напряжения ПС
должно обеспечиваться требуемое отклонение напряжения у потребителей,
подключенных к шинам обмотки НН, т. е. в режиме наибольших нагрузок ∆Uотк
%,
в режиме наименьших нагрузок ∆Uотк
%
и в послеаварийном режиме ∆Uотк
%.
На подстанциях 3, 4 и 5 невозможно установить у
потребителей желаемое напряжение из условия встречного регулирования напряжения
в послеаварийном режиме. На этих подстанциях необходимо использовать другое
средство регулирования.
Определим расчётное ответвление обмотки среднего
напряжения трансформатора ПС4 :
,
где Uвн.д.нб
и Uвн.д.нм -
действительные напряжения обмотки ВН, кВ; -
напряжения на шинах 35 кВ в максимальном и минимальном режимах, приведенные к
стороне ВН, кВ; Uс - желаемое
напряжение на шинах среднего напряжения, Uс=37
кВ.
.
Uотв=39,46 кВ (0 %).
Определим действительные напряжения на шинах СН
ПС2:
. Расчет технико-экономических показателей
Капитальные затраты на сооружение
ЛЭП
Кл=Ко·ℓ,
где Ко- стоимость сооружения воздушных ЛЭП на 1
км длины по табл. IV.2[1] для
железобетонных опор по II
району по гололёду; ℓ - длина воздушных ЛЭП, км.
Рассчитываем стоимость линий в ценах 1991 года
для двух вариантов.
Таблица 9.1- Стоимость линий
Номер
ветвей схемы
|
Длина
линии, км
|
Марка
и сечение провода, количество цепей
|
Удельная
стоимость, тыс. руб./км
|
Полная
стоимость линии, тыс. руб.
|
Вариант
1
|
1-2
|
30.36
|
АС-185/29
|
12.9
|
391.644
|
2-3
|
36.96
|
АС-120/19
|
11.4
|
421.344
|
3-4
|
31.68
|
АС-70/11
|
12
|
380.16
|
4-5
|
34.32
|
АС-120/19
|
11.4
|
391.248
|
5-1
|
26.4
|
АС-185/29
|
12.9
|
340.56
|
Итого
|
1924.956
|
Капитальные затраты на сооружение
подстанций
Кпс=Кт·m+Кру+Кпост,
где Кт- стоимость трансформаторов, тыс. руб.;
Кру- стоимость сооружения открытых распределительных устройств, тыс. руб.;
Кпост- постоянная часть затрат по подстанциям, тыс. руб.
Таблица 9.2 - Стоимость подстанций для вариантов
1
Номер
узла
|
Стоимость
трансформаторов, тыс. руб.
|
Постоянная
часть затрат, тыс. руб.
|
Стоимость
распределительных устройств, тыс. руб
|
Полная
стоимость подстанции, тыс. руб.
|
2
|
2×63
|
210
|
120
|
456
|
3
|
2×84
|
210
|
120
|
498
|
4
|
1×63
|
250
|
120
|
393
|
5
|
2×84
|
210
|
120
|
498
|
Итого
|
1845
|
Капитальные затраты на сооружение
электрической сети:
К1=Кл+Кпс=1924.956+1845=3769.956 тыс. руб.
Годовые эксплуатационные расходы:
Гэ=,
где αа+
αр- отчисления на
амортизацию и обслуживание, %; - для силового
оборудования и - для воздушных
ЛЭП.
Δ W
- потери энергии в трансформаторах и линиях, МВт·ч; β
- стоимость 1 кВт·ч потерянной энергии, руб./кВт·ч; для силового оборудования β=1,75·10
руб./кВт·ч, для воздушных ЛЭП β=2,23·10
руб./кВт·ч.
Потери энергии в двухобмоточных
трансформаторах:
Δ Wт
= ΔРх·Т
+∆Рк·( Smах / Sном)
²·
τ ,
Потери энергии в трёхобмоточных
трансформаторах:
,
где ΔPх
и ∆Рк - потери холостого хода и короткого замыкания, кВт; Smах
- максимальная нагрузка трансформатора, МВ·А; Sном
- номинальная мощность трансформатора, МВ·А; Т-продолжительность работы
трансформатора, Т=8760 ч; τ
- продолжительность максимальных потерь, определяется в зависимости от
продолжительности использования максимальной нагрузки Тmах
по формуле:
,
;
Потери энергии в линиях:
Δ Wл=
Для замкнутой сети варианта 1:
Годовые эксплуатационные расходы в
трансформаторах подстанции:
Гэ,пс1= Гэ,пс3=0.094·1845+2024.95·1,75·=173.78тыс.
руб.
Годовые эксплуатационные расходы в
линиях:
Гэ,л1=0,028·1924.956+6081.97·2,23·=55.25
тыс. руб
Суммарные годовые эксплуатационные
расходы:
Гэ1= Гэ,л1+
Гэ,пс1=173.78+55.25
=229,03 тыс.
руб.
Приведенные затраты:
З1=0,12·3769,956+229,03 =681,42 тыс. руб.
Стоимость передачи электроэнергии:
Себестоимость передачи
электроэнергии:
Удельные капитальные затраты:
.
Список литературы
1. Г. Е. Поспелов, В. Т. Федин.
Проектирование электрических сетей и систем. - Мн.: Вышейшая школа, 1986.
. Справочник по проектированию
электроэнергетических систем под ред. С. С. Рокотяна и И. М. Шапиро - М.:
Энергия, 1977.
. В. М. Блок, Г. К. Обушев, Л. В.
Паперно и др. Пособие к курсовому и дипломному проектированию для
электроэнергетических специальностей вузов: сеть трансформатор напряжение потокораспределение
. Учебное пособие для студентов
электроэнергетических специальностей вузов. - М.: Высшая школа, 1990.
. В. И. Идельчик. Электрические
системы и сети. - М.: Энергоатомиздат, 1989.
. Правила устройства
электроустановок. Минэнерго СССР - М.: Энергоиздат, 1986.
. П. В. Лычёв, В. Т. Федин.
Электрические системы и сети. Решение практических задач: Учебное пособие для
вузов. - Мн.: ДизайнПРО, 1997.
. Н. М. Сыч, В. Т. Федин. Основы
проектирования электрических сетей электроэнергетических систем. Учебное
пособие к курсовому проекту по дисциплине "Электрические системы и
сети". - Мн.: УП "Технопринт", 2001.
