Экспертиза качества лотков железобетонных оросительных систем

Экспертиза качества лотков железобетонных оросительных систем

1. Требования ГОСТ 21509-76 «Экспертиза качества лотков железнобетонных оросительных систем»

1.1 Типы, марки и размеры

По условиям эксплуатации железобетонные параболические лотки подразделяют на следующие типы:

ЛР - лотки, сооружаемые на сваях, стоечных опорах и плитах;

ЛРГ - лотки, укладываемые в грунт.

Форма, основные размеры и показатели материалоемкости (расход бетона и стали) лотков должны соответствовать указанным на чертеже 1 и в таблице 1.

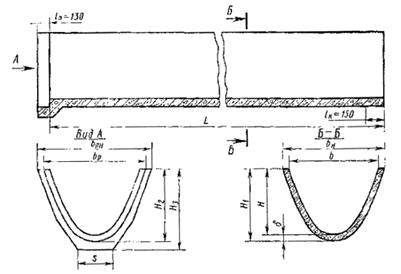

Чертеж 1 - Форма и основные размеры лотков железобетонных

Таблица 1 - Основные размеры и показатели материалоемкости

Лотки следует обозначать марками в соответствии с ГОСТ 23009-78.

Марка лотка состоит из одной буквенно-цифровой группы и содержит обозначение типа лотка и номинальную высоту лотка в дециметрах, значение которой округляют до целого числа.

Пример условного обозначения (марки) железобетонного раструбного лотка типа ЛР высотой 400 мм: ЛР4.

1.2 Технические требования

Лотки следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам типовых конструкций серии 3.820.1-34с/85.

Лотки следует изготовлять с применением термощитов-пригрузов.

Значения действительных отклонений геометрических параметров не должны превышать предельных, указанных в таблице 2.

Таблица 2 - Действительные отклонения геометрических параметров

Лотки должны быть водонепроницаемыми и выдерживать гидростатические испытания при нагружении расчетной эксплуатационной нагрузкой.

Лотки должны удовлетворять требованиям ГОСТ 13015.0-83:

по показателям фактической прочности бетона (в проектном возрасте и отпускной);

морозостойкости и водонепроницаемости бетона;

к качеству материалов, применяемых для приготовления бетона;

к бетону, а также к материалам для приготовления бетона лотков, применяемых в условиях воздействия агрессивных грунтов и грунтовых вод;

к форме и размерам арматурных и закладных изделий и их положению в лотке;

к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

от отклонению толщины защитного слоя бетона;

по защите от коррозии;

по применению форм для изготовления лотков.

Лотки следует изготовлять из тяжелого бетона марки по прочности на сжатие М300.

Нормируемая отпускная прочность бетона должна составлять 70% марки бетона по прочности на сжатие.

Заполнители, применяемые для приготовления бетона лотков, должны удовлетворять требованиям ГОСТ 10268-80. Наибольшая крупность заполнителя должна быть не более 15 мм.

Бетон, применяемый для изготовления лотков, должен приготовляться на портландцементе марки не ниже 400, а для изготовления лотков, предназначенных для эксплуатации в грунтах с агрессивными водами, - на сульфатостойком портландцементе.

Применение шлакопортландцемента, пуццоланового портландцемента, а также портландцемента с активными добавками не допускается.

Толщина защитного слоя бетона до рабочей арматуры должна быть не менее 15 мм.

Для лотков, эксплуатируемых в условиях агрессивной среды, отклонения толщины защитного слоя бетона до арматуры не должны быть более плюс 3 мм.

Сварные арматурные и закладные изделия должны удовлетворять требованиям ГОСТ 10922-75.

Продольные стержни сеток ненапряженных лотков должны выполняться из горячекатаной стали периодического профиля диаметром 6 мм класса A-III.

Поперечное армирование лотков должно выполняться из арматурной проволоки периодического профиля класса Вр-1 диаметром 5 мм.

На поверхности лотков не допускаются трещины, за исключением местных усадочных трещин шириной не более 0,1 мм на наружной поверхности раструба и технологического прилива в шелыге лотка.

Закладные изделия фиксаторов в лотках типа ЛРГ следует изготовлять из стальной полосы марки ВСт.3сп2, арматуры класса А-1 и приваривать к арматурной сетке раструба.

Предприятия-изготовители лотков должны поставлять потребителям лотки в комплекте с уплотняющими материалами для герметизации стыковых соединений: жгуты из резины круглого сечения или резиновые пористые прокладки.

1.3 Правила приемки и методы испытаний

Приемку лотков следует производить партиями в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта. Число лотков в партии должно быть не более:

- для лотков высотой 400-800 мм;

- для лотков высотой 1000 мм.

Приемку лотков по показателям морозостойкости и водонепроницаемости бетона следует проводить по результатам периодических испытаний.

Приемку лотков по показателям их водонепроницаемости, прочности бетона (марке по прочности на сжатие и отпускной прочности), соответствия арматурных и закладных изделий проектной документации, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия усадочных трещин, категории бетонной поверхности следует проводить по результатам приемо-сдаточных испытаний и контроля.

Испытанию на водонепроницаемость следует подвергать 1% лотков от партии, но не менее двух лотков.

Приемку лотков по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, качества бетонных поверхностей, контролируемым путем измерений, следует осуществлять по результатам одноступенчатого выборочного контроля.

Размеры лотков, положение монтажных петель, толщину защитного слоя бетона до арматуры, а также качество поверхностей и внешний вид лотков проверяют по ГОСТ 13015-75.

Измерение толщины стенки производят в торцах лотков равномерно по периметру сечения лотка не менее чем в пяти точках.

Неперпендикулярность торцевых плоскостей лотка к его продольной оси определяют измерением наибольшего зазора между торцевой плоскостью лотка и металлическим поверочным угольником, установленным под прямым углом к борту лотка.

Определение толщины защитного слоя бетона, размеров и расположения арматуры может производиться также просвечиванием ионизирующими излучениями по ГОСТ 17625-83.

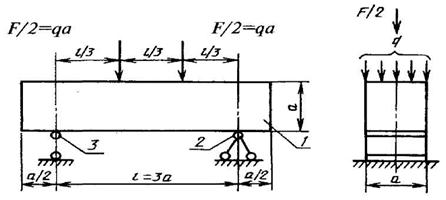

Прочность бетона на сжатие следует определять по ГОСТ 10180-78.

Контроль и оценку однородности и прочности бетона лотков следует производить по ГОСТ 18105.1-80.

В случае, если при проверке будет установлено, что фактическая отпускная прочность бетона лотков ниже требуемой отпускной прочности, то поставку лотков потребителю следует производить после достижения бетоном прочности, соответствующей марке бетона по прочности на сжатие.

Морозостойкость бетона следует определять по ГОСТ 10060-76, водонепроницаемость бетона - по ГОСТ 12730.5-78.

Испытание лотков на водонепроницаемость проводят на специальном стенде по схеме, приведенной на чертеже 2, в следующем порядке.

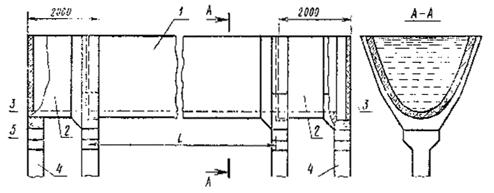

Чертеж 2 - Схема гидростатических испытаний лотка на водонепроницаемость: 1 - испытуемый лоток; 2 - укороченный лоток (2 шт.); 3 - заглушки; 4 - опоры лотков; 5 - прокладка

При перевозке лотков железнодорожным транспортом их погрузка и крепление должны производиться в соответствии с действующими инструкциями по перевозке грузов, утвержденными Министерством путей сообщения.

После приложения каждой ступени нагрузки лоток выдерживают под этой нагрузкой в течение 15 мин и производят осмотр лотка с целью обнаружения трещин, течи или влажных пятен.

Лоток, полностью заполненный водой, выдерживают в течение суток.

Партию лотков считают выдержавшей испытание на водонепроницаемость, если во всех лотках, отобранных из этой партии в количестве, установленном в п. 3.3, через сутки после их наполнения не будет обнаружено фильтрации воды в виде влажных пятен или течи.

При получении неудовлетворительных результатов испытаний хотя бы на одном лотке, проводят повторное испытание удвоенного количества образцов, взятых из той же партии. При неудовлетворительном результате повторных испытаний партию считают не выдержавшей испытания.

1.4 Маркировка, хранение и транспортирование

Маркировка лотков - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на наружной поверхности раструба лотка.

Транспортирование и хранение лотков - по ГОСТ 13015.4-84 и настоящему стандарту.

Лотки укладывают в штабели на специальных прокладках, исключающих возникновение распорных усилий, раструбами в разные стороны. Под нижний лоток устанавливают подкладки. Высота штабеля не должна превышать 2 м.

Проходы между штабелями следует устраивать в продольном направлении через каждые два смежных штабеля, а в поперечном - не реже чем через 25 м. Ширина проходов должна быть не менее 0,7 м, а величина зазоров между смежными штабелями - не менее 0,2 м.

Перевозка лотков автотранспортом должна производиться на автомашинах, оборудованных специальными контейнерами.

Лотки транспортируют как в рабочем, так и в нерабочем положении (дном вверх).

2. Контроль качества «Экспертиза качества лотков железнобетонных оросительных систем» (требования ГОСТов, Методы испытания)

.1 Обозначение марок лотков железобетонных оросительных систем по ГОСТ 23009-78

Основные положения

Марка должна содержать обозначения основных характеристик конструкций и изделий.

Марка состоит из буквенно-цифровых групп, которые разделяются дефисом. Число групп должно быть не более трех.

Первая группа должна содержать:

обозначение типа конструкции и изделия;

определяющие габаритные размеры (пролет, длину, ширину, высоту, толщину, диаметр и т.п.) или обозначение типоразмера конструкции и изделия.

Во второй группе следует приводить:

несущую способность конструкции и изделия;

класса напрягаемой арматуры;

вид бетона.

В марке конструкций и изделий, изготовляемых из тяжелого бетона, вид бетона не указывают.

В третью группу включаются дополнительные характеристики, отражающие особые условия применения конструкций и изделий;

стойкость к воздействию агрессивной среды;

сейсмостойкость (для конструкций и изделий, предназначенных для зданий и сооружений с расчетной сейсмичностью 7 баллов и выше);

стойкость к воздействию повышенных и высоких температур;

конструктивные особенности (наличие дополнительных закладных изделий, отверстий, проемов, вырезов и т.п.).

Обозначения первой группы должны включаться в марку всех бетонных и железобетонных конструкций и изделий.

Необходимость включения в состав марки второй и третьей групп обозначений определяется организацией, разрабатывающей стандарты, технические условия или рабочие чертежи конкретных конструкций и изделий.

Для обозначений характеристик конструкций и изделий в марке следует применять буквы русского алфавита и арабские цифры.

В обозначениях класса арматуры, а также класса труб по напорности допускается применение римских цифр.

Марку следует записывать в одну строку.

Обозначения, входящие в марку

Обозначение типа конструкции и изделия в марках должно состоять из условного буквенного обозначения наименования конструкции и изделия.

Для обозначения типа конструкции и изделия следует применять прописные буквы. Число букв, как правило, не должно превышать трех.

Условные буквенные обозначения наименований основных конструкций и изделий приведены в рекомендуемом приложении 1.

Для конструкций, имеющих несколько типоразмеров, условное буквенное обозначение наименования конструкции допускается дополнять цифрой, стоящей перед обозначением типа конструкции.

Указываемые в марках габаритные размеры должны приводиться определяющие для данной конструкции или изделия.

Габаритные размеры приводятся координационные или конструктивные.

Размеры следует указывать в метрах или дециметрах (с округлением до целого числа). Для мелкоразмерных изделий размеры допускается указывать в сантиметрах.

В тех случаях, когда в марке указываются два или три определяющих размера (например, длина, ширина и высота), цифровые обозначения этих размеров разделяются точкой.

Вместо габаритных размеров в марках допускается приводить обозначение типоразмера конструкции и изделия.

Несущую способность конструкции и изделия следует указывать цифрами, соответствующими расчетной нагрузке.

Допускается приведение в марке цифрового обозначения, характеризующего несущую способность конструкции и изделия.

Класс напрягаемой арматуры следует приводить в соответствии со стандартами и техническими условиями на арматурную сталь и с нормативными документами по проектированию железобетонных конструкций.

Основные виды бетона обозначаются буквами:

Л - легкий бетон;

С - плотный силикатный бетон;

М - мелкозернистый бетон;

Ж - жаростойкий бетон.

Стойкость к воздействию агрессивной среды необходимо указывать для конструкций и изделий, предназначенных для работы в условиях воздействия агрессивной среды.

Стойкость к воздействию агрессивной среды, характеризуемая показателями проницаемости бетона, обозначается:

Н - бетон нормальной проницаемости;

П - бетон пониженной проницаемости;

О - бетон особо низкой проницаемости.

Сейсмостойкость конструкций и изделий, предназначенных для зданий и сооружений с расчетной сейсмичностью 7 баллов и выше, обозначается буквой С.

Стойкость к воздействию повышенных и высоких температур, которая указывается для конструкций и изделий, предназначенных для работы в условиях воздействия этих температур, характеризуется классом жаростойкого бетона, устанавливаемым в зависимости от предельно допустимой температуры применения бетона согласно ГОСТ 20910-82.

Особенности конструкции и изделия (наличие дополнительных закладных изделий, отверстий, проемов, вырезов и т.п.) отражаются в марке арабскими цифрами или строчными буквами.

2.2 Методы определения основных свойств лотков железобетонных оросительных систем по ГОСТ 13015.0-83

Требования к отпускной прочности бетона

Значение нормируемой отпускной прочности бетона на сжатие следует устанавливать расчетом с учетом технологии изготовления конструкций, их транспортирования и монтажа, возможности дальнейшего нарастания прочности бетона в конструкции и сроков ее загружения полной расчетной нагрузкой.

Минимальное значение нормируемой отпускной прочности бетона на сжатие следует принимать (в процентах от класса или марки бетона по прочности на сжатие) не менее:

- для конструкций из бетона класса В12,5 и выше или марки М150 и выше;

- для конструкций из бетона класса В10 и ниже или марки М100 и ниже (кроме конструкций из легкого бетона);

- для конструкций из легкого бетона класса В10 и ниже или марки М100 и ниже;

- для конструкций из бетона автоклавного твердения.

Для предварительно напряженных конструкций значение нормируемой отпускной прочности бетона должно приниматься не ниже нормируемой передаточной прочности бетона.

Значение нормируемой отпускной прочности бетона на сжатие следует принимать (кроме конструкций из бетона автоклавного твердения) не более приведенных в приложении 1.

Нормируемую отпускную прочность бетона на сжатие указывают в проекте конкретного здания (сооружения) или при заказе конструкций, если она не установлена в стандарте или технических условиях на эти конструкции. При соответствующем обосновании допускается по согласованию с проектной организацией, изготовителем и потребителем конструкций снижать нормируемую отпускную прочность ниже предусмотренных, в т.ч. минимальных значений, или повышать, но не более чем до 90% класса или марки бетона по прочности на сжатие.

Значение нормируемой отпускной прочности бетона в зависимости от класса или марки бетона по прочности на осевое растяжение или растяжение при изгибе (при их нормировании) следует принимать по стандартам или техническим условиям на конструкции конкретных видов.

При назначении отпускной прочности бетона различной для холодного (зимнего) и теплого периодов года за холодный период года принимают период, начиная и кончая месяцами, характеризующимися среднемесячной температурой наружного воздуха 0° С и ниже согласно СНиП 2.01.01-82, а за теплый период - остальное время года.

Примечания: 1. В районах со среднемесячной температурой наружного воздуха ниже минус 12 °С за холодный период года следует считать период, начинающийся на один месяц раньше месяца, характеризующегося среднемесячной температурой наружного воздуха 0 °С и ниже.

В районах со среднемесячной температурой наружного воздуха наиболее теплого месяца ниже плюс 10 °С за холодный период допускается принимать весь год.

Поставка конструкций с отпускной прочностью бетона ниже прочности, соответствующей его классу или марке по прочности, производится при условии, если изготовитель гарантирует достижение бетоном конструкции требуемой прочности в проектном возрасте (с учетом указаний п. 7.2), определяемой по результатам испытания контрольных образцов, изготовленных из бетонной смеси рабочего состава.

Морозостойкость и водонепроницаемость бетона конструкций должна соответствовать маркам по морозостойкости и водонепроницаемости, установленным проектной документацией конкретного здания (сооружения) или указанным при заказе конструкций.

Фактическая средняя плотность легкого и автоклавного ячеистого бетонов не должна превышать требуемую, определяемую по ГОСТ 27005 в зависимости от марки бетона по средней плотности, указанной в стандарте, технических условиях или проектной документации, и от коэффициента требуемой плотности, характеризующего фактическую однородность бетона по плотности.

Влажность (по объему) легкого бетона (кроме бетона на вспученном перлитовом песке или золе) наружных ограждающих конструкций при отпуске их потребителю не должна превышать, %:

- для жилых, общественных и вспомогательных зданий и сооружений;

- для производственных зданий.

Отпускная влажность легкого бетона на вспученном перлитовом песке или золе не должна превышать, %:

- для жилых, общественных и вспомогательных зданий и сооружений;

- для производственных зданий.

Влажность (по массе) автоклавного ячеистого бетона при отпуске конструкций потребителю не должна превышать, %:

- для автоклавного ячеистого бетона на песке;

Теплопроводность (коэффициент теплопроводности) легкого бетона и автоклавного ячеистого бетона наружных ограждающих конструкций (в высушенном до постоянной массы состоянии) не должна превышать более чем на 10% значений, установленных проектной документацией согласно требованиям стандартов на бетоны этих видов.

Истираемость бетона должна соответствовать установленной стандартом или техническими условиями на конструкции конкретных видов и быть не более, г/см²:

,7 - для конструкций, работающих в условиях повышенной интенсивности движения (плиты тротуаров на магистральных улицах и т.п.);

,8 - для конструкций, работающих в условиях средней интенсивности движения (элементы лестниц общественных и производственных зданий и сооружений, плиты для полов в подземных пешеходных переходах и т.п.);

,9 - для конструкций, работающих в условиях малой интенсивности движения (элементы лестниц жилых зданий, плиты для покрытий тротуаров по внутриквартальных проездах и т.п.).

Бетон, а также материалы для приготовления бетона конструкций, применяемых в условиях воздействия агрессивной среды, должны удовлетворять требованиям, установленным проектной документацией конкретного здания или сооружения.

Требования к арматурным сталям, арматурными закладным изделиям

Виды и классы арматурной стали, применяемой для армирования конструкций, должны соответствовать установленным стандартами или техническими условиями на конструкции конкретных видов.

Арматурная сталь должна удовлетворять требованиям стандартов или технических условий на эти стали.

Форма и размеры арматурных и закладных изделий и их положение в конструкциях должны соответствовать указанным в стандарте на конструкции конкретных видов или в проектной документации.

Марки арматурной стали, а также марки углеродистой стали обыкновенного качества или низколегированной стали для закладных изделий должны соответствовать маркам, установленным проектной документацией конкретного здания (сооружения) или указанным при заказе конструкций.

Монтажные петли конструкций следует изготовлять из стержневой гладкой горячекатаной арматурной стали класса А-1 марок ВСтЗпс2 и ВСтЗсп2 или периодического профиля класса Ас-11 марки 10ГТ Сталь марки ВСтЗпс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа конструкций при температуре воздуха ниже минус 40°С.

Арматурные изделия в конструкциях из автоклавного ячеистого бетона и легкого бетона крупнопористой структуры, а также в случаях, когда это предусмотрено проектной документацией, - поверхности закладных изделий, арматурных выпусков и соединительных изделий должны иметь антикоррозионное покрытие.

Вид и техническая характеристика антикоррозионного покрытая арматуры, арматурных выпусков, закладных и соединительных изделий должны соответствовать установленным проектной документацией.

Концы напрягаемой арматуры не должны выступать за торцовые поверхности конструкций более чем на 10 мм, за исключением случаев, оговоренных в стандартах или технических условиях на конструкции конкретных видов.

Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать предельных, установленных в проектной документации или в стандартах и технических условиях на конструкции конкретных видов.

Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности, назначаемой в зависимости от нормируемой передаточной прочности.

Требования к точности изготовления конструкций

Значения действительных отклонений геометрических параметров не должны превышать предельных, установленных стандартами или техническими условиями на конструкции конкретных видов в зависимости от значений допусков для соответствующих классов точности.

На поверхности конструкций не допускается обнажение рабочей и конструктивной арматуры, за исключением арматурных выпусков и случаев.

Таблица 3 - Значения действительных отклонений геометрических параметров

Таблица 4 - Толщина защитного слоя бетона до поверхности стержня арматуры

Примечание. В стандартах и технических условиях на конструкции конкретных видов могут быть указаны положительные отклонения по толщине защитного слоя бетона до арматурных стержней, превышающие указанные в табл. 2, если при этом обеспечивается требуемая несущая способность конструкции.

Требования к качеству поверхностей и внешнему виду конструкций

Бетонные поверхности конструкций подразделяют на категории А1 - А7. При этом размеры раковин, местных наплывов и впадин на бетонной поверхности и окопов бетона ребер конструкций не должны превышать значений, указанных в табл. 5.

Таблица 5 - размеры раковин, местных наплывов и впадин на бетонной поверхности

Качество рельефных, шероховатых, зернистых камневидных, шлифованных, глянцевых поверхностей, поверхностей с обнажением заполнителей или облицованных плиткой и других поверхностей, не подлежащих дальнейшей отделке (окраске, оклейке, облицовке и т.д.) на строительной площадке, должно соответствовать эталону отделки (в виде поверхности целой конструкции или ее фрагмента), утвержденному предприятием-изготовителем конструкции по согласованию с заказчиком (основным потребителем) и архитектурно-планировочным управлением (отделом) местного Совета народных депутатов. Для поверхностей, качество которых оценивается по установленным табл. 3 категориям, эталоны отделки не разрабатывают.

В бетоне конструкций, поставляемых потребителю, трещины не допускаются, за исключением поперечных трещин от обжатия бетона в предварительно напряженных железобетонных конструкциях, а также усадочных и других поверхностных технологических трещин, ширина которых не должна превышать значений, установленных стандартами или техническими условиями на конструкции конкретных видов. При этом ширина усадочных и других поверхностных технологических трещин не должна превышать, мм:

,1 - в конструкциях из тяжелого бетона, подвергаемых попеременному замораживанию и оттаиванию в водонасыщенном состоянии или в условиях эпизодического водонасыщения; в предварительно напряженных железобетонных конструкциях; в колоннах и стойках;

,2 - в остальных видах конструкций из тяжелого бетона; в конструкциях из легкого или ячеистого бетонов с ненапрягаемой арматурой или неармированных.

На лицевых поверхностях конструкций не допускаются жировые и ржавые пятна.

Открытые поверхности стальных закладных изделий, выпуски арматуры, монтажные петли и строповочные отверстия должны быть очищены от наплывов бетона или раствора.

Таблица 6 - Значения нормируемой отпускной прочности бетона

Примечание. Если нормируемая отпускная прочность бетона, приведенная в настоящей таблице, более высокая, чем успешно применяемая в данном районе для конструкций конкретных видов, то последнюю по согласованию с заводом-изготовителем конструкций допускается не увеличивать.

2.3 Определение на прочность лотков железобетонных оросительных систем на сжатие по ГОСТ 10180-78

При испытании на сжатие образцы-кубы и цилиндры устанавливают од-ной из выбранных граней на нижнюю опорную плиту пресса (или испытательной машины) центрально относительно его продольной оси, используя риски, нанесенные на плиту пресса, дополнительные стальные плиты или специальное центрирующее устройство.

Между плитами пресса и опорными поверхностями образца допускается прокладывать дополнительные стальные опорные плиты.

Образцы-половинки призм при испытании на сжатие помещают между двумя дополнительными стальными плитами. Дополнительные плиты центрируют относительно оси пресса, используя риски, нанесенные на плиту пресса и дополнительные стальные плиты, или специальное центрирующее устройство.

После установки образца на опорные плиты пресса (дополнительные стальные плиты) совмещают верхнюю плиту пресса с верхней опорной гранью образца (дополнительной стальной плитой) так, чтобы их плоскости полностью прилегали одна к другой. Далее начинают нагружение.

В случае разрушения образца по одной из дефектных схем (по приложению 7) при определении средней прочности серии этот результат не учитывают.

Испытание на растяжение при изгибе

Образцы-призмы устанавливают в испытательное устройство по схеме черт. 3 и приложению 8 и нагружают до разрушения.

Если образец разрушился не в средней трети пролета или плоскость разрушения образца наклонена к вертикальной плоскости более чем на 15°, то при определении средней прочности бетона серии образцов этот результат испытания не учитывают.

Чертеж 3 - Схема испытания на растяжение при изгибе: 1 - образец; 2 - шарнирно неподвижная опора; 3 - шарнирно подвижная опора

Обработка и оценка результатов

Прочность бетона, МПа (кгс/см²), следует вычислять с точностью до 0,1 МПа (1 кгс/см²) при испытаниях на сжатие и до 0,01 МПа (0,1 кгс/см²) при испытаниях на растяжение для каждого образца по формулам:

на сжатие

; (1)

на осевое растяжение

; (2)

на растяжение при раскалывании

; (3)

на растяжение при изгибе

, (4)

F - разрушающая нагрузка, Н (кгс);

А - площадь рабочего сечения образца, мм² (см²);

a, b, l - соответственно ширина, высота поперечного сечения призмы и расстояние между опорами при испытании образцов на растяжение при изгибе, мм (см);

a, b, g, d - масштабные коэффициенты для приведения прочности бетона к прочности бетона в образцах базовых размера и формы;

K_W - поправочный коэффициент для ячеистого бетона, учитывающий влажность образцов в момент испытания.

Значения масштабных коэффициентов следует определять экспериментально по приложению 11. Допускается значения масштабных коэффициентов a, b, g и d для отдельных видов бетонов принимать по табл. 7.

Таблица 7 - Значения масштабных коэффициентов

качество железобетонный оросительный лоток

Значения коэффициента K_W, для ячеистого бетона принимают по табл. 8. Коэффициент K_W при промежуточных значениях влажности бетона определяют по линейной интерполяции. Для других видов бетона принимают K_W равным единице.

Прочность бетона (кроме ячеистого) в серии образцов определяют как среднее арифметическое значение в серии:

из двух образцов - по двум образцам;

из трех образцов - по двум наибольшим по прочности образцам;

из четырех образцов - по трем наибольшим по прочности образцам;

из шести образцов - по четырем наибольшим по прочности образцам.

При отбраковке дефектных образцов прочность бетона в серии образцов определяют по всем оставшимся образцам, если их не менее двух. Результаты испытания серии из двух образцов при отбраковке одного образца не учитывают.

Для ячеистого бетона прочность в серии образцов определяют как среднее арифметическое значение всех испытанных образцов серии.

При производственном контроле значения переходных коэффициентов от прочности бетона при одном виде испытаний к другому виду испытаний допускается определять экспериментально.

В случаях, если средний внутрисерийный коэффициент вариации прочности бетона на сжатие превышает 8%, необходимо провести внеочередную переаттестацию испытательной лаборатории.

Литература

1. Долидзе Д.Е. Испытание конструкций сооружений. М., Высшая школа, 1975 г.
